人教版九年级全一册第十五章电流和电路 章末综合练（有解析）

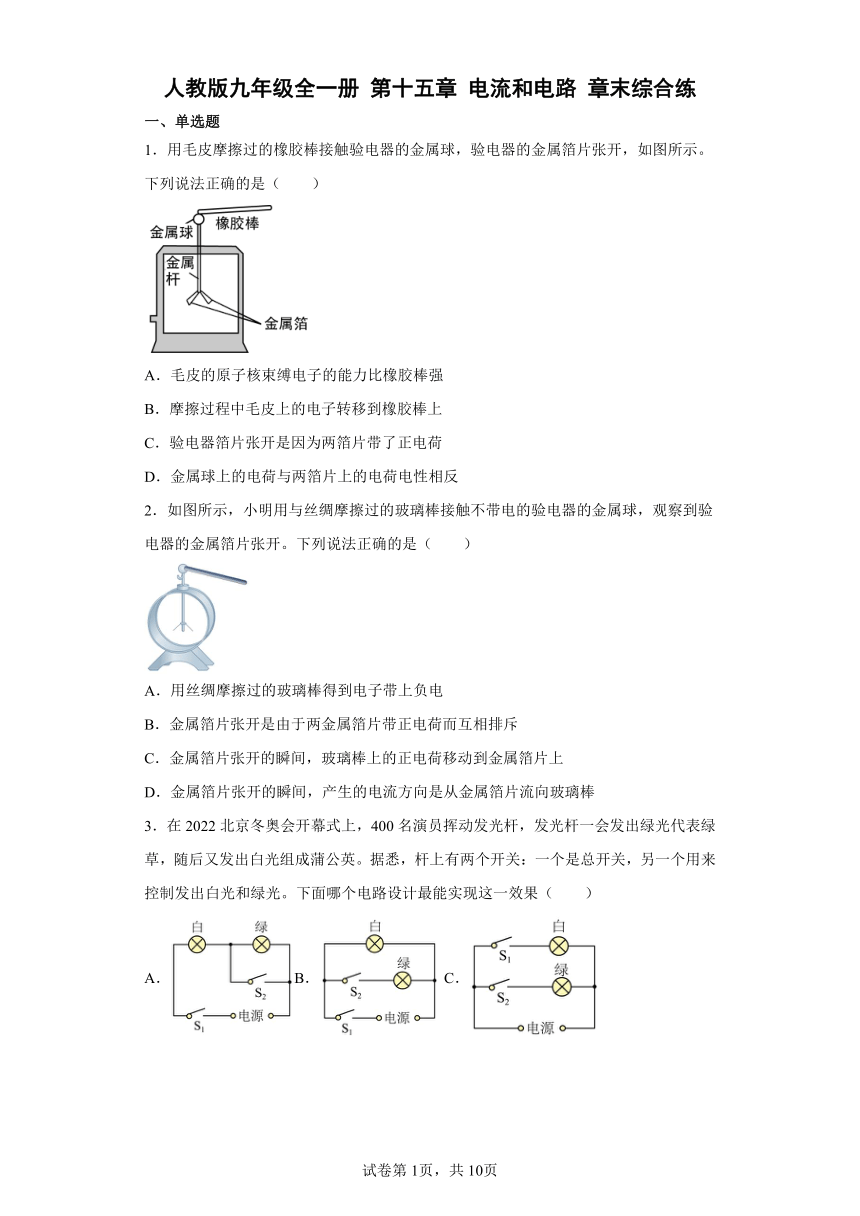

人教版九年级全一册 第十五章 电流和电路 章末综合练
一、单选题
1．用毛皮摩擦过的橡胶棒接触验电器的金属球，验电器的金属箔片张开，如图所示。下列说法正确的是（　　）
A．毛皮的原子核束缚电子的能力比橡胶棒强
B．摩擦过程中毛皮上的电子转移到橡胶棒上
C．验电器箔片张开是因为两箔片带了正电荷
D．金属球上的电荷与两箔片上的电荷电性相反
2．如图所示，小明用与丝绸摩擦过的玻璃棒接触不带电的验电器的金属球，观察到验电器的金属箔片张开。下列说法正确的是（　　）
A．用丝绸摩擦过的玻璃棒得到电子带上负电
B．金属箔片张开是由于两金属箔片带正电荷而互相排斥
C．金属箔片张开的瞬间，玻璃棒上的正电荷移动到金属箔片上
D．金属箔片张开的瞬间，产生的电流方向是从金属箔片流向玻璃棒
3．在2022北京冬奥会开幕式上，400名演员挥动发光杆，发光杆一会发出绿光代表绿草，随后又发出白光组成蒲公英。据悉，杆上有两个开关：一个是总开关，另一个用来控制发出白光和绿光。下面哪个电路设计最能实现这一效果（　　）
A． B． C． D．

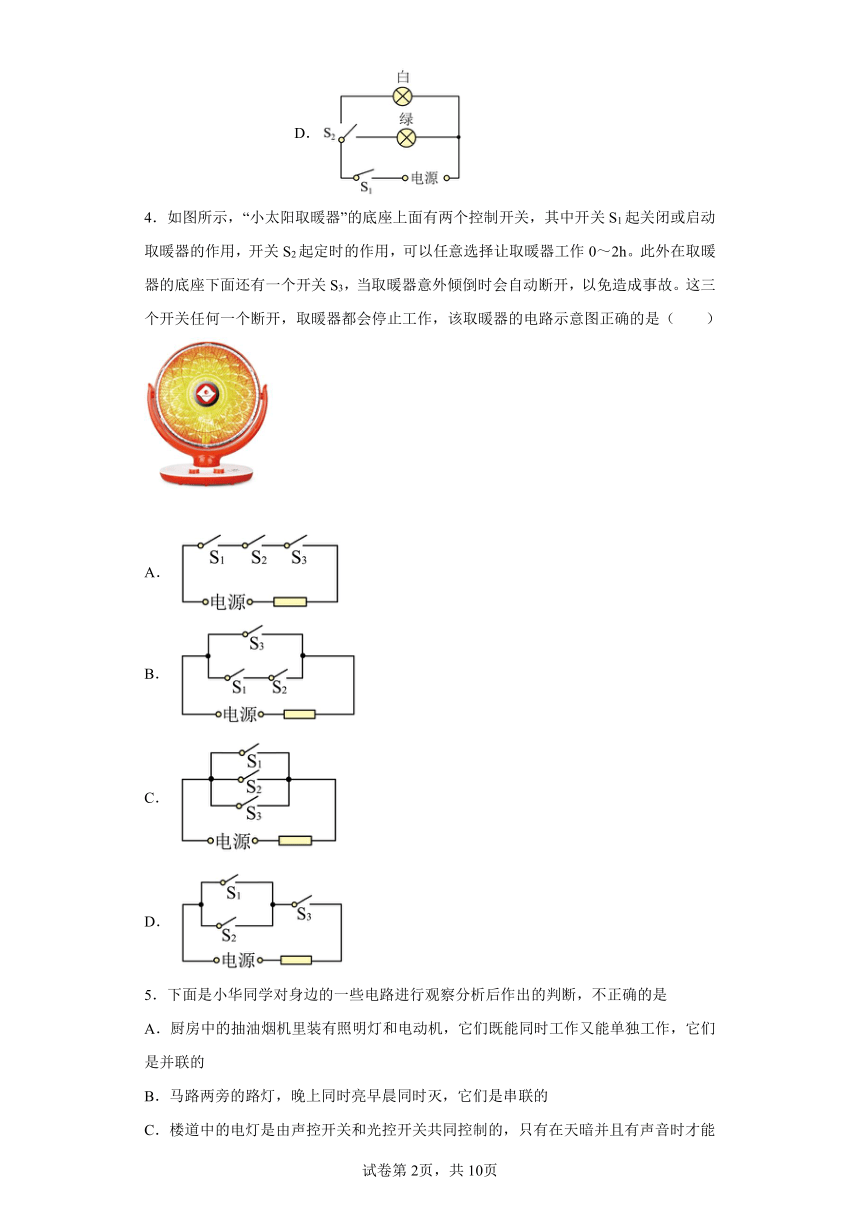

4．如图所示，“小太阳取暖器”的底座上面有两个控制开关，其中开关S1起关闭或启动取暖器的作用，开关S2起定时的作用，可以任意选择让取暖器工作0～2h。此外在取暖器的底座下面还有一个开关S3，当取暖器意外倾倒时会自动断开，以免造成事故。这三个开关任何一个断开，取暖器都会停止工作，该取暖器的电路示意图正确的是（　　）
A．
B．
C．
D．
5．下面是小华同学对身边的一些电路进行观察分析后作出的判断，不正确的是
A．厨房中的抽油烟机里装有照明灯和电动机，它们既能同时工作又能单独工作，它们是并联的
B．马路两旁的路灯，晚上同时亮早晨同时灭，它们是串联的
C．楼道中的电灯是由声控开关和光控开关共同控制的，只有在天暗并且有声音时才能亮，所以声控开关、光控开关及灯是串联的
D．一般家庭中都要安装照明灯和其它用电器，使用时互不影响，它们是并联的

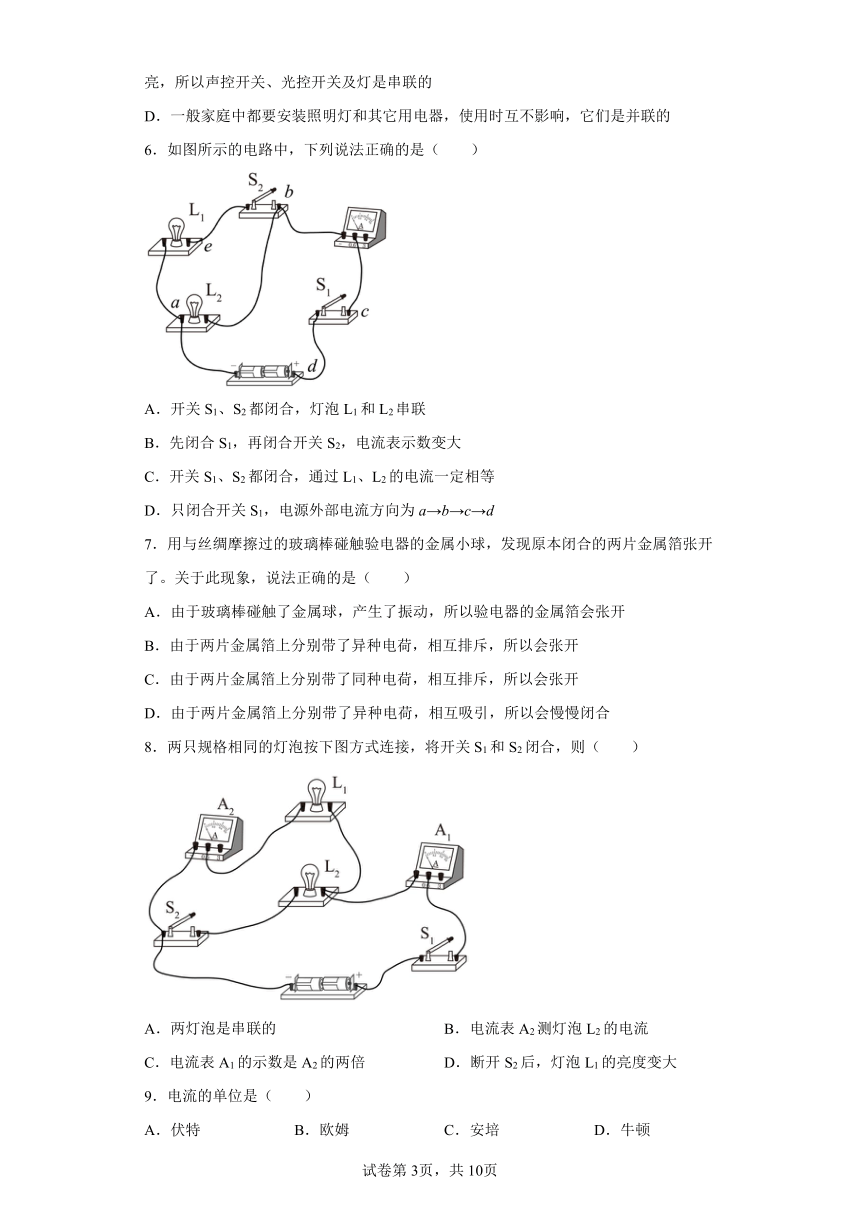

6．如图所示的电路中，下列说法正确的是（　　）
A．开关S1、S2都闭合，灯泡L1和L2串联
B．先闭合S1，再闭合开关S2，电流表示数变大
C．开关S1、S2都闭合，通过L1、L2的电流一定相等
D．只闭合开关S1，电源外部电流方向为a→b→c→d
7．用与丝绸摩擦过的玻璃棒碰触验电器的金属小球，发现原本闭合的两片金属箔张开了。关于此现象，说法正确的是（　　）
A．由于玻璃棒碰触了金属球，产生了振动，所以验电器的金属箔会张开
B．由于两片金属箔上分别带了异种电荷，相互排斥，所以会张开
C．由于两片金属箔上分别带了同种电荷，相互排斥，所以会张开
D．由于两片金属箔上分别带了异种电荷，相互吸引，所以会慢慢闭合
8．两只规格相同的灯泡按下图方式连接，将开关S1和S2闭合，则（　　）
A．两灯泡是串联的 B．电流表A2测灯泡L2的电流
C．电流表A1的示数是A2的两倍 D．断开S2后，灯泡L1的亮度变大
9．电流的单位是（　　）
A．伏特 B．欧姆 C．安培 D．牛顿

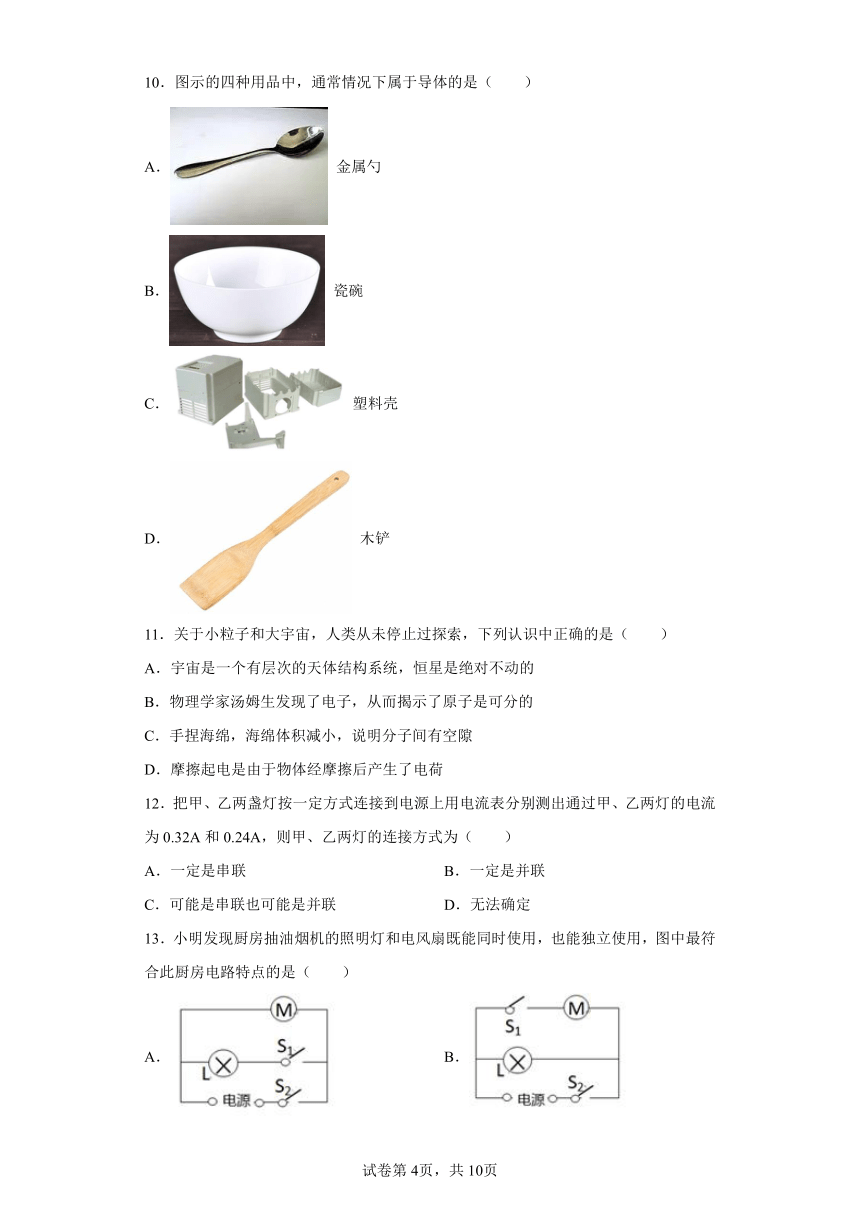

10．图示的四种用品中，通常情况下属于导体的是（　　）
A． 金属勺
B． 瓷碗
C． 塑料壳
D． 木铲
11．关于小粒子和大宇宙，人类从未停止过探索，下列认识中正确的是（　　）
A．宇宙是一个有层次的天体结构系统，恒星是绝对不动的
B．物理学家汤姆生发现了电子，从而揭示了原子是可分的
C．手捏海绵，海绵体积减小，说明分子间有空隙
D．摩擦起电是由于物体经摩擦后产生了电荷
12．把甲、乙两盏灯按一定方式连接到电源上用电流表分别测出通过甲、乙两灯的电流为0.32A和0.24A，则甲、乙两灯的连接方式为（　　）
A．一定是串联 B．一定是并联
C．可能是串联也可能是并联 D．无法确定
13．小明发现厨房抽油烟机的照明灯和电风扇既能同时使用，也能独立使用，图中最符合此厨房电路特点的是（　　）
A． B．
C．` D．

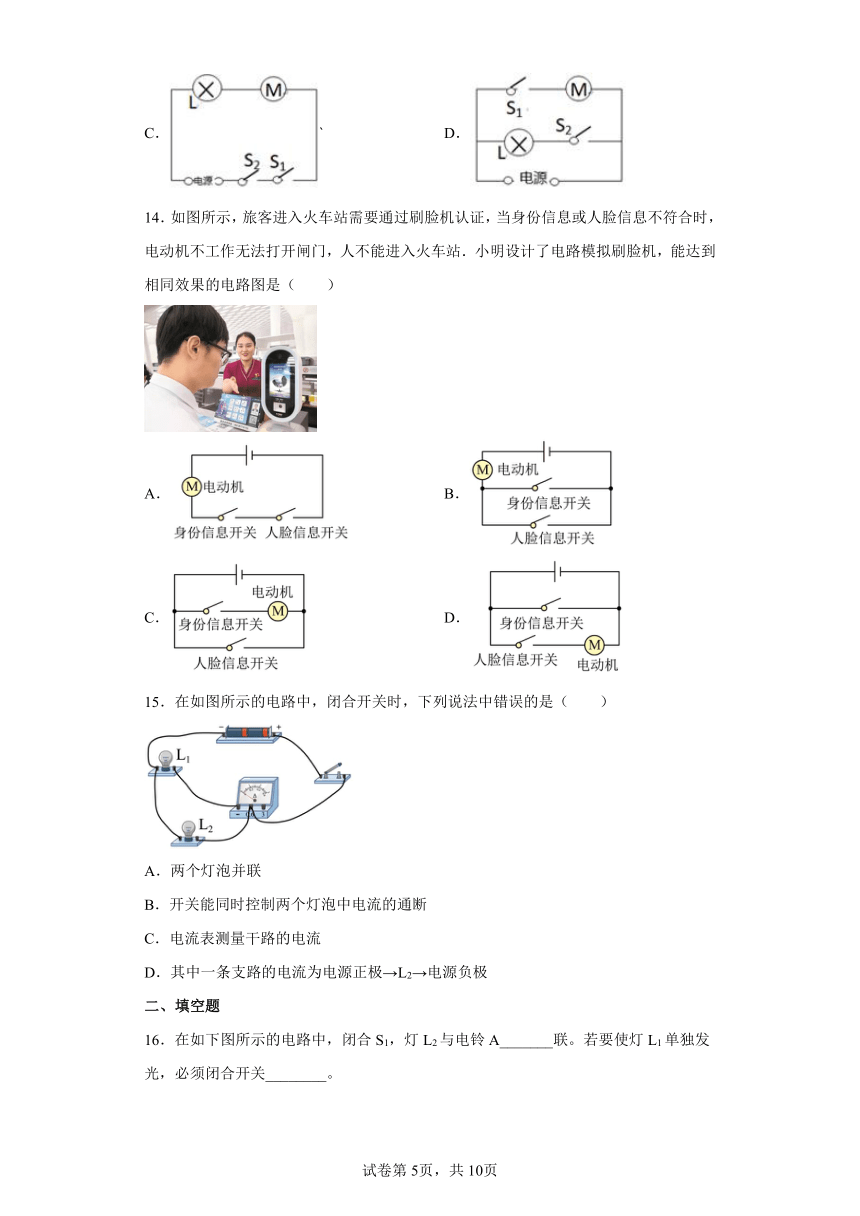

14．如图所示，旅客进入火车站需要通过刷脸机认证，当身份信息或人脸信息不符合时，电动机不工作无法打开闸门，人不能进入火车站．小明设计了电路模拟刷脸机，能达到相同效果的电路图是（　　）
A． B．
C． D．
15．在如图所示的电路中，闭合开关时，下列说法中错误的是（　　）
A．两个灯泡并联
B．开关能同时控制两个灯泡中电流的通断
C．电流表测量干路的电流
D．其中一条支路的电流为电源正极→L2→电源负极
二、填空题
16．在如下图所示的电路中，闭合S1，灯L2与电铃A_______联。若要使灯L1单独发光，必须闭合开关________。
17．如图所示，当开关闭合时，电流表A1、A2、A3的示数分别为、、，则通过L1的电流是___________；通过L2的电流是___________。
18．有甲、乙、丙三个带电体，甲物体排斥乙物体，乙物体吸引丙物体。如果丙物体带正电，则甲物体带______电，乙物体带______电。
19．（1）摩擦起电的原因是不同物质的原子核束缚电子的能力不同，其实质是______发生了转移。
（2）兔毛的原子核对核外电子束缚本领比木条弱，若用兔毛与木条相互摩擦而带电，则兔毛将带______电（选填“正”或“负”）。
（3）如图是在科技馆看到的静电游戏“怒发冲冠”，这是因为通过摩擦起电，电荷通过人体传到头发上，由于______而使头发竖起来。
20．图是与电学有关的三个实验情景。
（1）梳子与头发摩擦前不吸引纸屑，与头发摩擦后能吸起纸屑如图甲所示，说明：___________。
（2）两根没有与丝绸摩擦的玻璃棒按如图乙所示的方式放置，不发生排斥现象；它们分别与丝绸摩擦后再次按如图乙所示的方式放置，出现了排斥现象，说明它们带上了________电荷。（选填“同种”或“异种”）
（3）如图丙所示，将不同的水果，通过电极和导线连接起来，接在发光二极管的两端，发现二极管发光，这里的水果在电路中扮演了_________的角色。
三、综合题
21．央视《是真的吗 》，主持人做了“电池+口香糖铝箔纸=取火工具”的实验，如图所示：铝箔纸是在纸的表面涂上一层铝箔。取铝箔纸，将其剪成中间窄两头宽的条状，将带铝箔一面的两端分别接在电池的正极和负极，很快发现纸条中间较窄处开始冒烟，起火苗，请同学据此回答下列问题：
（1）该实验说明铝具有_________性。（写出铝的一条物理性质）
（2）铝箔纸起火的原因是________________。
（3）写出铝箔燃烧的化学方程式________________。
22．以下是课本上的几个小实验，请根据要求填空∶
(1)如图a，比较水和酒精混合后总体积变化的实验中，在玻璃管中注入水和酒精后的操作是_________；为使实验现象更明显，应选用内径较______（粗/细）的长玻璃管；
(2)如图b，是一个简易验电器，当带电的塑料棒靠近轻质铝箔条的一端时，铝箔条会偏转，这是因为带电体具有________的本领；
(3)如图c，将塑料绳的一端扎紧，尽可能将其撕成更多的细丝，用干燥的手从上向捋几下，观察到如图所示的现象。这是因为塑料丝带了_________电荷（同种/异种），塑料丝带电的实质是_____________在物体间转移。
23．如图所示的“负压病房”在抗击新冠肺炎疫情中发挥了重要作用。所谓“负压病房”是指病房内的气压低于病房外的气压，这样既能保证向室内提供新鲜空气，还能在特殊装置下实现将病房内被污染的空气通过专门通道排放到固定地方进行无害化处理，避免医护人员相互感染，为防控提供了最“硬核”的支撑。根据以上信息回答：
（1）从空气流通的角度分析，“负压病房”能有效阻断病毒传播到室外的原因是由于_______，所以室外新鲜空气可以流入室内，而室内被污染的空气不会流到室外；
（2）图中的该“负压设备”装置其内部且有一个复杂的电路结构，可用电流表______连接在电路中（选填“串联”或“并联”）测量其工作时的电流；
（3）下列实例中处于“负压”状态的有________。
A .正常工作时的吸尘器 B .正在漏气的气球
C .吸饮料过程中的吸管 D .高空飞行中漏气的飞机机舱
24．请阅读(无处不在的静电》并回答问题。
无处不在的静电
无处不在的静电在干燥的北方冬季，人们常常会碰到这种现象：晚上脱衣服睡觉时，黑暗中常听到噼啪的声响，而且伴有蓝光；见面握手时，手指刚一接触到对方，会突然感到指尖针刺般刺痛，令人大惊失色；早上起来梳头时，头发会经常“飘”起来，越理越乱，这就是发生在人体的静电现象。
在日常生活中，任何两个不同材质的物体接触后就会发生电子的转移，若在分离的过程中电荷难以中和，电荷就会积累使物体带上静电。从一个物体上剥离一张塑料薄膜时就是一种典型的“接触分离”起电，在日常生活中脱衣服产生的静电也是“接触分离”起电。固体、液体甚至气体都会因接触分离而带上静电。各类物体都可能由于移动或摩擦而产生静电。
静电的危害很多，它的第一种危害来源于带电体的相互作用。在飞机机体与空气、水气、灰尘等微粒摩擦时会使飞机带电，如果不采取措施，将会严重干扰飞机无线电设备的正常工作，使飞机变成聋子和瞎子；在印刷厂里，纸页之间的静电会使纸页粘合在一起，难以分开，给印刷带来麻烦；在制药厂里，由于静电吸引尘埃，会使药品达不到标准的纯度；在播放电视节目时，荧屏表面的静电容易吸附灰尘和油污，形成一层尘埃的薄膜，使图象的清晰程度和亮度降低；混纺衣服上常见而又不易拍掉的灰尘，也是静电捣的鬼。静电的第二种危害，是有可能因静电火花点燃某些易燃物体而发生爆炸。漆黑的夜晚，人们脱尼龙、毛料衣服时，会发出火花和“噼啪”的响声，而穿全棉衣服时就不易发生该现象；在手术台上，电火花会引起麻醉剂的爆炸，伤害医生和病人；在煤矿，则会引起瓦斯爆炸，导致工人死伤，矿井报废。
然而，任何事物都有两面性。对于静电这一隐蔽的捣蛋鬼，只要摸透了它的脾气，扬长避短，也能让它为人类服务。比如，静电印花、静电喷涂和静电除尘技术等，已在工业生产和生活中得到广泛应用。静电也开始在淡化海水，喷洒农药、人工降雨、低温冷冻等许多方面大显身手。
根据上述材料，回答下列问题：
(1)从能量转化的角度来看，摩擦起电是________能转化为电能。
(2)下列所列的四种微粒中，直径最大的应该是( )
A．分子B．电子 C．原子D．质子
(3)静电现象产生的原因是( )
A．质子转移了 B．电子转移了 C．原子核转移了D．原子转移了
25．用笔画线代替导线完成图中电路的实物连接。要求：两灯并联，开关控制整个电路，电流表A1测量通过L2的电流（约0.4 A），电流表A2测量通过L1、L2的总电流（约1.2 A），导线不能交叉______。L1中的电流约是___________。
26．阅读下面短文，回答以下问题。
感应发光冰块
感应发光冰块产品采用食品级PS材料及电子元件组成的发光冰块，采用先进的触水式开关，具有入水即亮的特性（液体感应），外形仿如真实冰块一般。感应发光冰块采用电池供电，无化学变化，无毒无害，可放置于各类饮品中增添浪漫及神秘的气氛，感应发光冰块内部电子元件有：液体感应器、纽扣电池和LED灯泡。感应发光冰块的使用方法是将发光冰块清洁干净放入水中，它将自动发亮；使用完毕后，用布擦干后放置于干燥的地方以备下次使用。感应发光冰块还可以放入冰箱内冷冻后，再放入饮料内，可以降低饮料的温度。需要注意的是，请勿吞食感应发光冰块，避免放置于温度过高的饮品中。
（1）液体感应器是先进的触水式___________（选填“电源”、“用电器”、“开关”或“导线”）。
（2）冷冻后的感应发光冰块通过___________的方式改变饮料的内能，饮料的内能________（选填“增大”或“减小”）。
（3）LED灯泡发光时，温度没有和小灯泡一样明显上升，说明其效率比小灯泡要________。
（4）放入饮料内的感应发光冰块内部的电路处于_________状态，饮料是________（选填“导体”、“绝缘体”、“半导体”或“超导体”）。。
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．B
【详解】
A．毛皮和橡胶棒摩擦的过程中，毛皮原子核束缚电子的能力弱，失去电子而带正电，故A错误；
B． 摩擦过程中毛皮失去电子而橡胶棒得到电子，毛皮上的电子转移到橡胶棒，故B正确；
C． 用毛皮摩擦过的橡胶棒带负电，橡胶棒有多余电子；橡胶棒接触验电器的金属球时，电子由橡胶棒向验电器转移，两箔片带了负电荷，故C错误；
D． 橡胶棒接触验电器的金属球，金属球上与两箔片上的都带了负电荷，电荷电性相同，故D错误。
故选B。
2．B
【详解】
A．用丝绸摩擦过的玻璃棒失去电子带正电，故A错误；
B．玻璃棒带正电，那么验电器的金属箔片也带正电，同种电荷相互排斥，金属箔片张开，故B正确；
CD．用丝绸摩擦过的玻璃棒带正电，接触不带电的验电器上的金属球后，部分电子由金属球转移到玻璃棒上，不是正电荷移动，我们规定正电荷定向移动的方向为电流方向，电子带负电，故瞬间电流的方向是从玻璃棒到验电器，故CD错误。
故选B。
3．D
【详解】
依题意得，绿灯与白灯并联，绿灯与白灯互不影响，开关一个在干路上，控制整个电路，一个既控制白灯，也控制绿灯。因此两灯并联，两开关串联，都在干路上，一个为单刀单掷开关，用于控制整个电路，一个为单刀双掷开关，用于控制发出的光是白光还是绿光，故ABC不符合题意，D符合题意。
故选D。
4．A
【详解】
A．三个开关与电阻串联连接，只有同时都闭合时取暖器工作，三个开关任何一个断开，取暖器都会停止工作，故A符合题意；
B．开关S1、S2串联后与S3并联，开关S3只闭合时，无论S1、S2是否闭合，取暖器工作，故B不合题意；
C．三个开关并联与电阻串联，任一个开关闭合，取暖器都工作，故C不合题意；
D．开关S1、S2并联后与S3串联，开关S3闭合后，无论S1、S2闭合任一个开关，取暖器都工作，故D不合题意。
5．B
本题考查电路连接的知识。
【详解】
A．厨房中的抽油烟机里的照明灯和电动机既能同时工作又能单独工作,互不影响，因此他们是并联的,故A正确，不符合题意。
B．马路两旁的路灯, 虽然晚上同时亮早晨同时灭，但当其中一个灯泡不亮时,其他灯泡仍能继续工作,互不影响,因此他们是并联的,故B错误，符合题意；
C．楼道中的电灯只有在声控开关和光控开关同时闭合时才会亮,因此他们是串联的,故C正确，不符合题意；
D．家庭中的照明灯和其他电器可以不同时工作,互不影响,因此他们是并联的,故D正确，不符合题意。
6．B
【详解】
A．开关S1、S2都闭合，灯泡L1和L2并联，故A错误；
B．先闭合S1，只有灯泡L2接入电路，电流表测量灯泡L2的电流；再闭合开关S2，灯泡L1和L2并联，电流表测量灯泡L1和L2的总电流。由并联电路中干路电流等于各支路电流之和可知，电流表示数会变大，故B正确；
C．开关S1、S2都闭合，属于并联电路，电流规律是各个支路电流之和等于干路电流，题中也没有说明两个小灯泡的规格是否一样，不能确定通过L1、L2的电流大小关系，故C错误；
D．只闭合开关S1，电路中只有L2工作，电源外部电流方向为，从正极到开关到电流表再到L2后回电源负极，则应该是d→c→b→a；故D错误。
故选B。
7．C
【详解】
用丝绸摩擦过的玻璃棒带的电荷为正电荷，用绸子摩擦过的玻璃棒接触验电器的金属球，使两金属箔片都带上正电荷，因同种电荷互相排斥而使金属箔片将张开，故ABD错误，C正确。
故选C。
8．C
【详解】
ABC．由图可知，两个灯泡并联，电流表A2测通过灯泡L1的电流，电流表A1测量干路中的电流，两个灯泡规格相同，通过两个灯泡的电流相等，由并联电路电流的规律可知干路中的电流是支路中的电流的2倍，所以电流表A1的示数是A2的两倍，故C符合题意，AB不符合题意；
D．断开S2后，为L1的简单电路，灯泡L1两端的电压等于电源电压，两灯并联时，L1两端的电压也等于电源电压，所以灯泡L1的亮度不变，故D不符合题意。
故选C。
9．C
【详解】
电流的单位是安培，伏特是电压的单位，欧姆是电阻的单位，牛顿是力的单位。
故选C。
10．A
【详解】
A．金属勺容易导电，属于导体，故A符合题意；
B．瓷碗不容易导电，属于绝缘体，故B不符合题意；
C．塑料壳不容易导电，属于绝缘体，故C不符合题意；
D．木铲不容易导电，属于绝缘体，故D不符合题意。
故选A。
11．B
【详解】
A．宇宙浩瀚无边，是无限的，宇宙是一个有层次的天体结构系统。宇宙是由运动的物质组成的，恒星也是运动的，故A错误；
B．物理学家汤姆生发现了电子，从而揭示了原子是有结构的，是可分的，故B正确；
C．海绵容易被压缩，是因为海绵的多孔结构，不能说明分子间有空隙，故C错误；
D．摩擦起电的实质是电子的转移，是电子从一个物体转移到另一个物体上，电荷总数并没有变化。故D错误。
故选B。
12．B
【详解】
因为串联电路中处处电流相等，而通过甲、乙 两灯的电流为0.32A和0.24A，电流不相等，故甲、乙两盏灯的连接方式一定是并联，故ACD不符合题意，B符合题意。
故选B。
13．D
【详解】
因为抽油烟机的照明灯和电风扇既能同时使用，也能独立使用，说明照明灯和电风扇是并联的，且均有开关单独控制。故ABC不符合题意，D符合题意。
故选D。
14．A
【详解】
根据题意知道，当身份信息开关和人脸信息开关同时闭合时，电动机才工作，说明两开关相互影响，即两开关、电动机串联，故A符合题意，BCD不符合题意。
故选A。
15．C
【详解】
根据实物图可知，电流的路径有两条，两灯泡并联；电流表与灯泡L1串联在其中一条支路中，测量的是通过L1的电流；开关在干路中，能控制整个电路；另一条支路的电流为电源正极→L2→电源负极。故ABD正确，不符合题意，C错误，符合题意。
故选C。
16． 串 S2
【详解】
[1]由图可知，闭合S1，灯L2与电铃A首尾顺次连接，它们是串联的。
[2]由图可知，若要使灯L1单独发光，只能开关S2闭合，灯L1与电源构成闭合回路。
17． 0.2 0.4
【详解】
[1][2]观察电路图可知，灯泡L1、L2、L3并联，电流表A1测干路电流，A2测L1和L2的总电流，A3测L3的电流。设灯泡L1、L2、L3电流分别为I1、I2、I3,由并联电路中电流的规律可得
I1+I2+I3=1.2A
I2+I3=1A
I3=0.6A
解得
I1=0.2A，I2=0.4A，I3=0.6A
故通过L1的电流为0.2A,通过L2的电流为0.4A。
18． 负 负
【详解】
[1][2]因为甲、乙、丙都是带电体，乙物体吸引丙物体，则乙物体和丙物体带异种电荷，因为丙物体带正电，所以乙物体带负电；因为甲物体排斥乙物体，说明甲物体和乙物体带同种电荷，因为乙物体带负电，所以甲物体带负电。
19． 电子 正 同种电荷相互排斥
【详解】
(1)[1]摩擦起电的原因是不同物质的原子核束缚电子的能力不同，其实质是电子发生了转移。
(2)[2]兔毛的原子核对核外电子束缚本领比木条弱，若用兔毛与木条相互摩擦而带电，则兔毛将失去电子而带正电。
(3)[3]静电游戏“怒发冲冠”，这是因为通过摩擦起电，电荷通过人体传到头发上，由于同种电荷相互排斥而使头发竖起来。
20． 见解析 同种 电源
【详解】
（1）[1]梳子与头发摩擦前不吸引纸屑，与头发摩擦后能吸起纸屑，因为带电体能吸引纸屑等轻小物体，说明梳子带有电。
（2）[2]电荷间的相互作用规律是：同种电荷相互排斥，异种电荷相互吸引；两根玻璃棒分别与丝绸摩擦后，发现它们互相排斥，说明它们带同种电荷。
（3）[3]要使用电器工作，电路中必须要有电源，水果能使二极管发光，说明在这个的电路中水果能提供电压，所以水果相当于电源，
21． 导电 见解析 见解析
【详解】
（1）[1]取铝箔纸，将其剪成中间窄两头宽的条状，将带铝箔一面的两端分别接在电池的正极和负极，很快发现纸条中间较窄处开始冒烟，起火苗，说明铝具有优良的导电性。
（2）[2]铝箔纸起火，是因为接通电源后造成短路，且窄的地方电阻大，产生的热量多，使温度达到了铝箔的着火点。
（3）[3]铝箔燃烧生成氧化铝，反应的化学方程式为
22． 将玻璃管上下颠倒几次 细 吸引轻小物体 同种 电子
【详解】
(1)[1]在比较一定量的水和酒精混合后总体积大小的实验中，在直玻璃管中应先注入水，注入酒精后将玻璃管上下颠倒几次，目的是记录水和酒精混合前的总体积。
[2]因为分子间存在着空隙，水和酒精充分混合后，酒精分子和水分子分别进入了对方分子的空隙中，使得水和酒精混合后的总体积变小了，为了实验现象更明显，应该选取内径较细的玻璃管。
(2)[3]当带电的塑料棒靠近静止的铝箔条一端时，铝箔条会旋转起来，说明铝箔条受到了带电塑料棒的吸力的作用，这表明：带电物体能吸引轻小物体，还说明力可以改变物体的运动状态。
(3)[4]用干燥的手从上向下捋几下细丝，手与塑料细丝摩擦，摩擦起电，手带了一种电荷，细丝带了另一种电荷；由于不同的塑料细丝带有同种电荷，同种电荷相互排斥而导致细丝蓬散开来。
[5]摩擦起电的实质是电子在物体间发生了转移，得到电子的物体带负电，失去电子的物体带正电。
23． 病房内气压低于室外气压 串联 AC
【详解】
（1）[1]根据题意知，所谓“负压病房”是指病房内的气压低于病房外的气压，这样既能保证向室内提供新鲜空气，还能在特殊装置下实现将病房内被污染的空气通过专门通道排放到固定地方进行无害化处理。
（2）[2]电流表与待测电路串联。该“负压设备”装置其内部且有一个复杂的电路结构，可用电流表串联连接在电路中测量其工作时的电流。
（3）[3]A．正常工作时的吸尘器，吸尘器扇叶周围气体流速大，压强小，即吸尘器扇叶周围的气压小于大气压，处于“负压”状态，故A符合题意；
B．漏气的气球内的气压大于大气压，不处于“负压”状态，故B不符合题意；
C．用吸管从瓶子中吸饮料，当吸气时，吸管中的气压减小，小于外界的大气压，饮料在大气压的作用下进入嘴里，故C符合题意；
D．高空飞行中的飞机机舱外气体流速大、压强小，小于机舱内的气压，故D不符合题意。
故选AC。
24． 机械能 A B
【详解】
(1)[1]摩擦起电是通过摩擦的方式获得电能，故摩擦起电的能量转化是将机械能转化为电能。
(2)[2]分子是由原子构成的，原子是由原子核和核外电子组成，而原子核由质子和中子组成，所以直径最大的是分子，故选A。
(3)[3]静电现象的实质并不是创造了电荷，只是电子发生了转移，故选B。
25． 0.8A
【详解】
[1]根据题意可知，两灯泡并联，则电流的路径有两条；开关控制整个电路，所以开关在干路中；电流表A1测量通过L2的电流，则电流表A1与L2在一条支路中，通过L2的电流约0.4A，则电流表A1选用小量程；电流表A2测量通过L1、L2的总电流，则电流表A2在干路中，通过L1、L2的总电流约1.2A，则电流表A2选用大量程；实物图如图所示：
[2]L1中的电流
I1=I-I2=1.2A-0.4A=0.8A
26． 开关 热传递 减小 高 通路 导体
【详解】
（1）[1]由题意，感应发光冰块产品采用食品级PS材料及电子元件组成的发光冰块，采用先进的触水式开关，具有入水即亮的特性。
（2）[2][3]将冷冻后的感应发光冰块放入饮料后，热量从饮料传递到冰块，饮料内能减小温度降低，是通过热传递来改变饮料内能的。
（3）[4]LED灯泡发光时，温度没有和小灯泡一样明显上升，说明产生的内能较少，消耗的电能主要转化为光能，其效率较高。
（4）[5]放入饮料的感应发光冰块会发光，即内部电路要闭合，处于通路状态。
[6]饮料能导电，是导体。
