常用电器

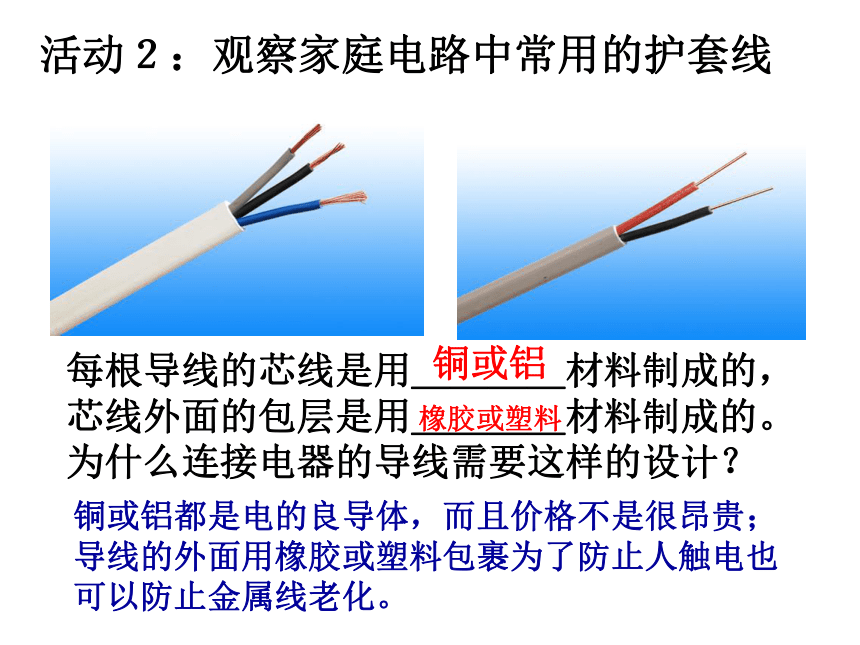

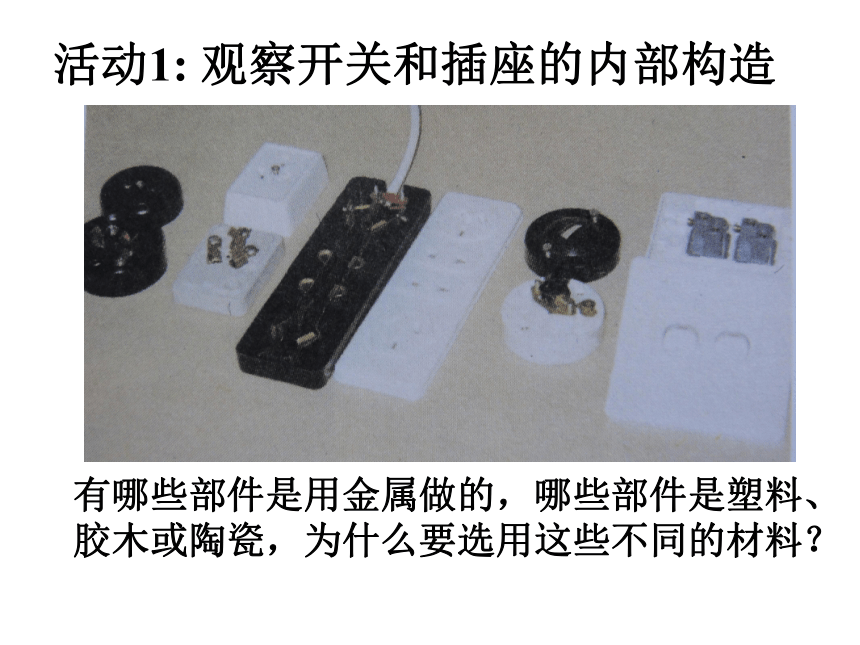

课件30张PPT。常见电器（一）电的重要性第三章 电第二节 常用电器活动1: 观察开关和插座的内部构造有哪些部件是用金属做的，哪些部件是塑料、胶木或陶瓷，为什么要选用这些不同的材料？活动２：观察家庭电路中常用的护套线每根导线的芯线是用＿＿＿＿材料制成的，
芯线外面的包层是用＿＿＿＿材料制成的。　　为什么连接电器的导线需要这样的设计？铜或铝 橡胶或塑料 铜或铝都是电的良导体，而且价格不是很昂贵；导线的外面用橡胶或塑料包裹为了防止人触电也可以防止金属线老化。 容易导电的材料——金属、人体、大地、酸、碱、盐水溶液不容易导电的材料—— 塑料、玻璃、橡胶、陶瓷、干木头、

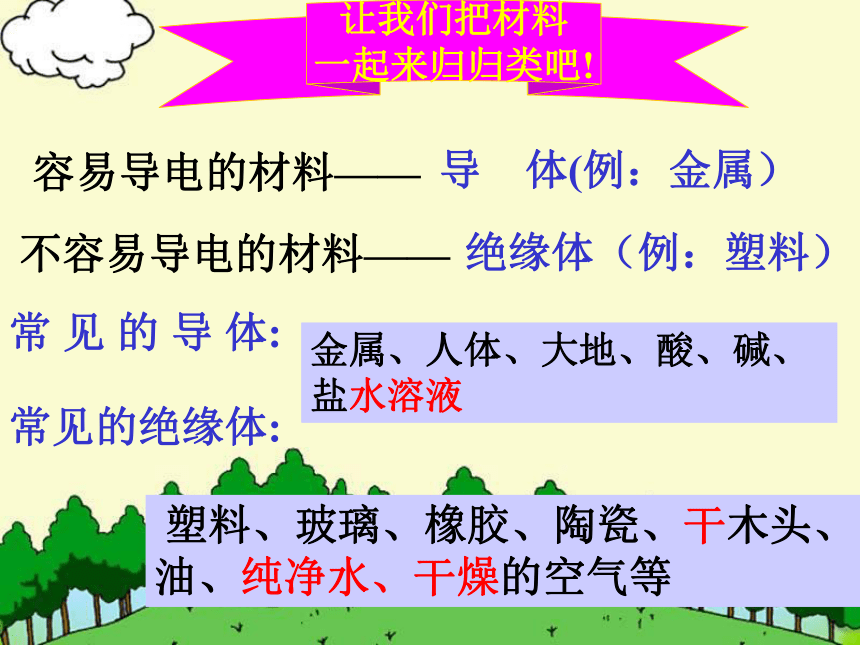

油、纯净水、干燥的空气等导 体(例：金属）绝缘体（例：塑料）让我们把材料

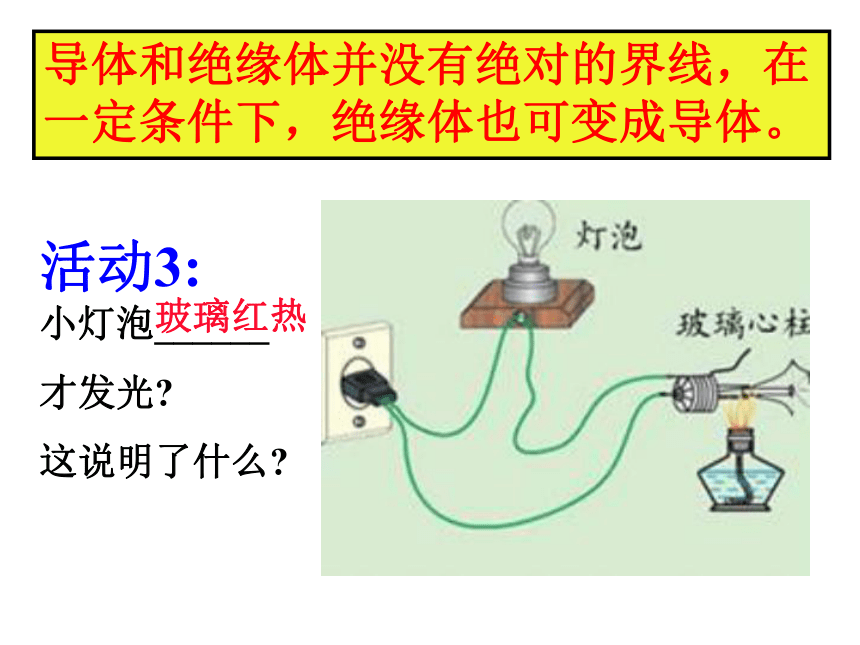

一起来归归类吧!常 见 的 导 体:常见的绝缘体:绝缘体是否可以在任何情况下总能保持不导电？即绝缘体永远绝缘？ 活动3: 小灯泡______
才发光?

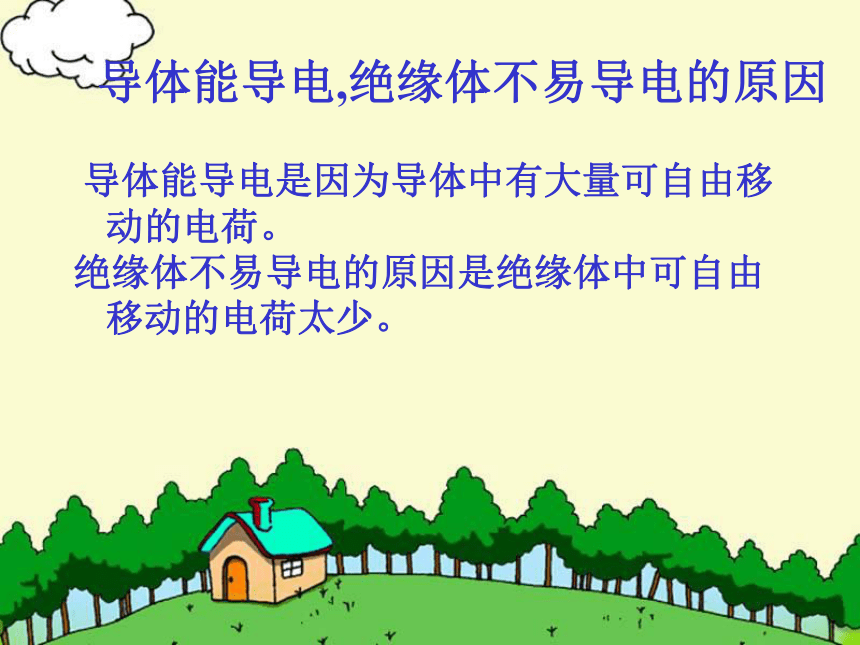

这说明了什么?导体和绝缘体并没有绝对的界线，在一定条件下，绝缘体也可变成导体。 玻璃红热导体能导电,绝缘体不易导电的原因 导体能导电是因为导体中有大量可自由移动的电荷。
绝缘体不易导电的原因是绝缘体中可自由移动的电荷太少。

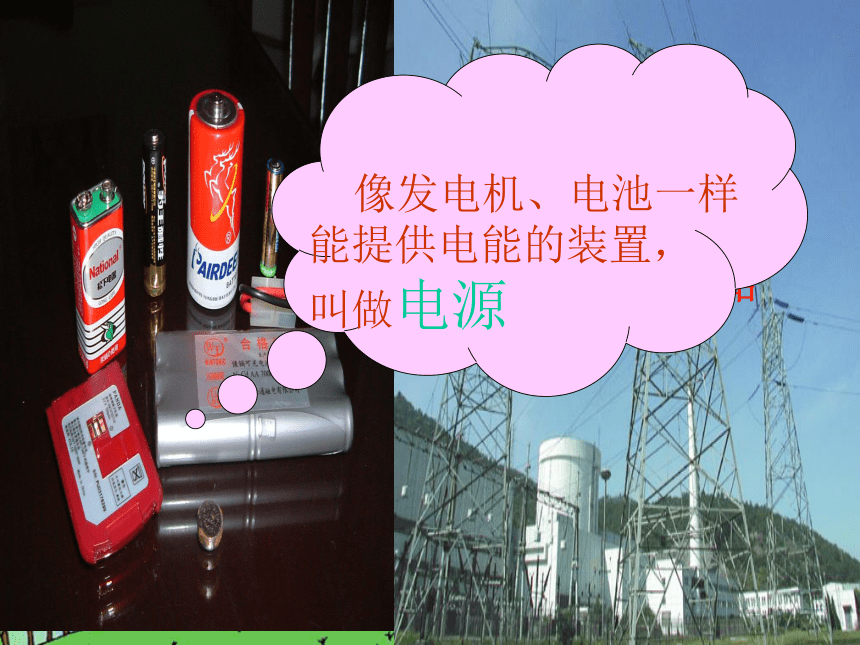

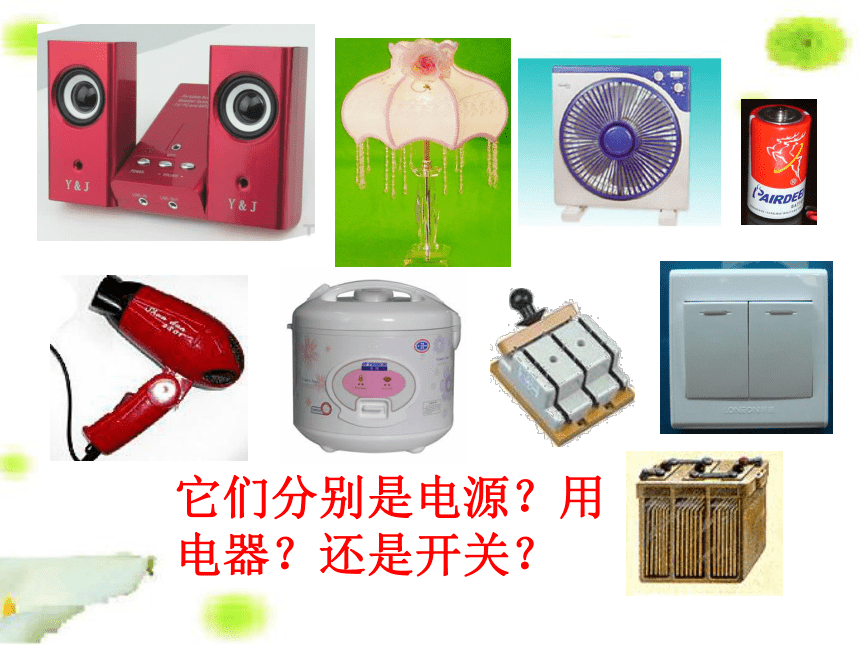

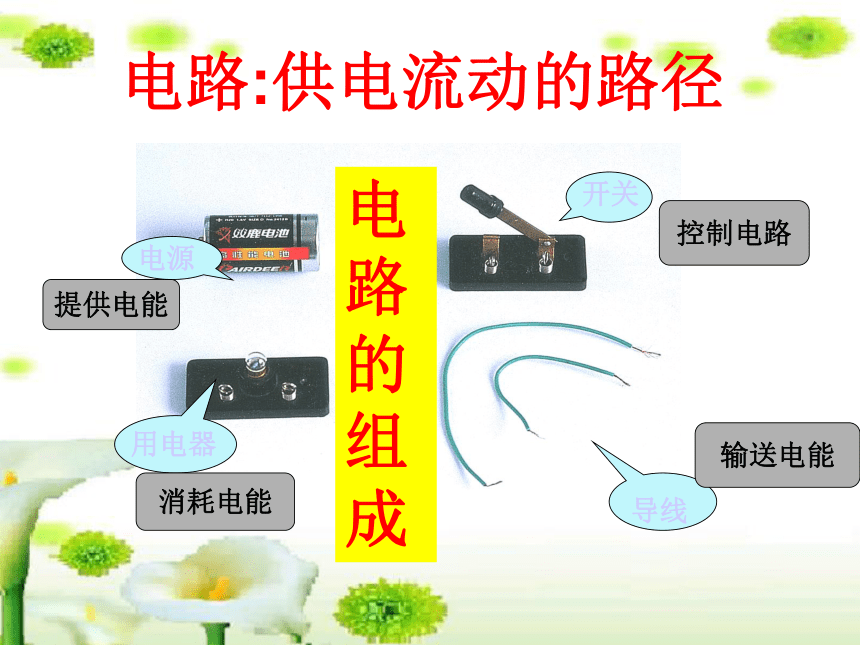

秦山核电站电 源电源提供电能导线用电器开关控制电路输送电能消耗电能电路的组成电路:供电流动的路径它们分别是电源？用电器？还是开关？把电源、用电器、开关用导线
连接起来组成电流路径-电路

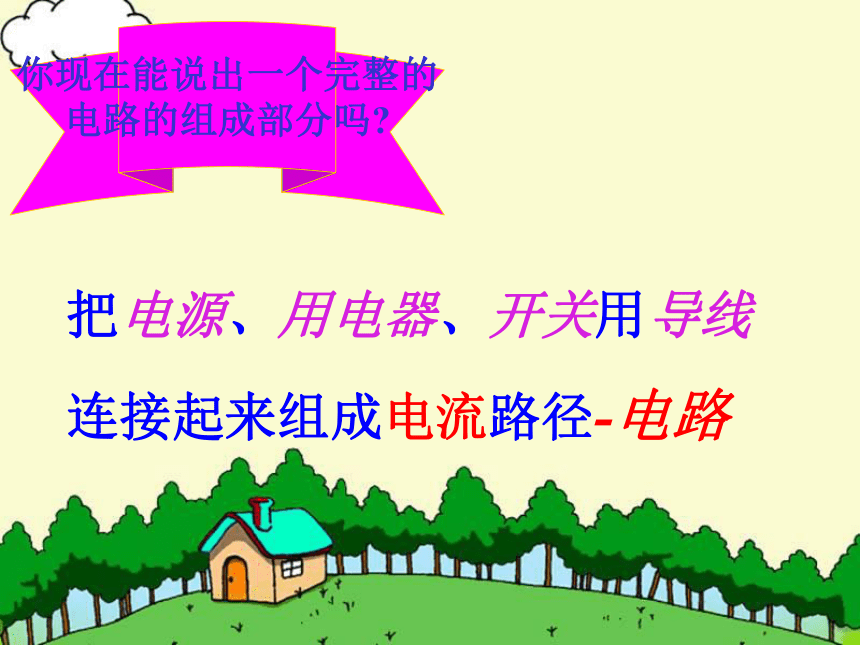

你现在能说出一个完整的
电路的组成部分吗?你能利用桌上的元件让小灯泡发光吗？
君子动手?顺时针弯成半圆形
?将露出的铜芯绞成一股?开关一定要断开
友情提示:
通路（闭合电路）你是这样连接的吗？当开关合上时因为这样电路中就有电通过，这时候的电路就属于通路，也叫闭合电路。你是这样连接的吗？咋不亮呢？帮助分析：灯为什么不亮？猜测与假设：可能是导线断了；
……因为这些状态都属于电路中没有电通过，因此此时的电路都属于开路可能是灯泡的灯丝断了；
可能是导线的线头松动了；
提问: 用电器正常工作, 需要哪些元件?电路:供电流动的路径电源用电器导线开关提供电能控制电路输送电能消耗电能电路的组成太繁啦！电路元件符号电池和电池组用元件符号表示电路连接的图
叫电路图。
参考电路图：电 路 图画电路图要注意：
1、按实物次序合理安排元件符号位置，元件不画在拐角上。
2、导线横平竖直呈矩形，使图形美观。
(铅笔、直尺作图)练一练:用电路图表示你连接的电路课堂练习：
观察手电筒的内部结构，画电路图：讨论:如何用最简单的图表示手电筒的电路太繁了、不够简单… 用电路元件符号表示电路中各元件连接关系的图。电路图活动5：怎么画电路图？根据手电筒的剖面图,在方框内表示手电筒的电路图。Ｓ分布均匀，安排适当。
横平竖直，棱角分明。 电路图实物图开关动作在生活中用语与科学中用语的区别 使灯亮使灯灭把灯打开把开关闭合把灯关掉把开关断开返回小 结一、导体和绝缘体
容易导电的材料叫导体
不容易导电的材料叫绝缘体
二、电路
组成：电源、用电器、开关、导线
三、电路图
用电路元件符号表示电路中各元件的连接关系的图
