沪科版九年级物理第十五章探究电路课时练习
考试时间:90分钟;命题人:物理教研组
考生注意:
1、本卷分第I卷(选择题)和第Ⅱ卷(非选择题)两部分,满分100分,考试时间90分钟
2、答卷前,考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置,如需改动,先划掉原来的答案,然后再写上新的答案;不准使用涂改液、胶带纸、修正带,不按以上要求作答的答案无效。
第I卷(选择题 30分)
一、单选题(10小题,每小题3分,共计30分)

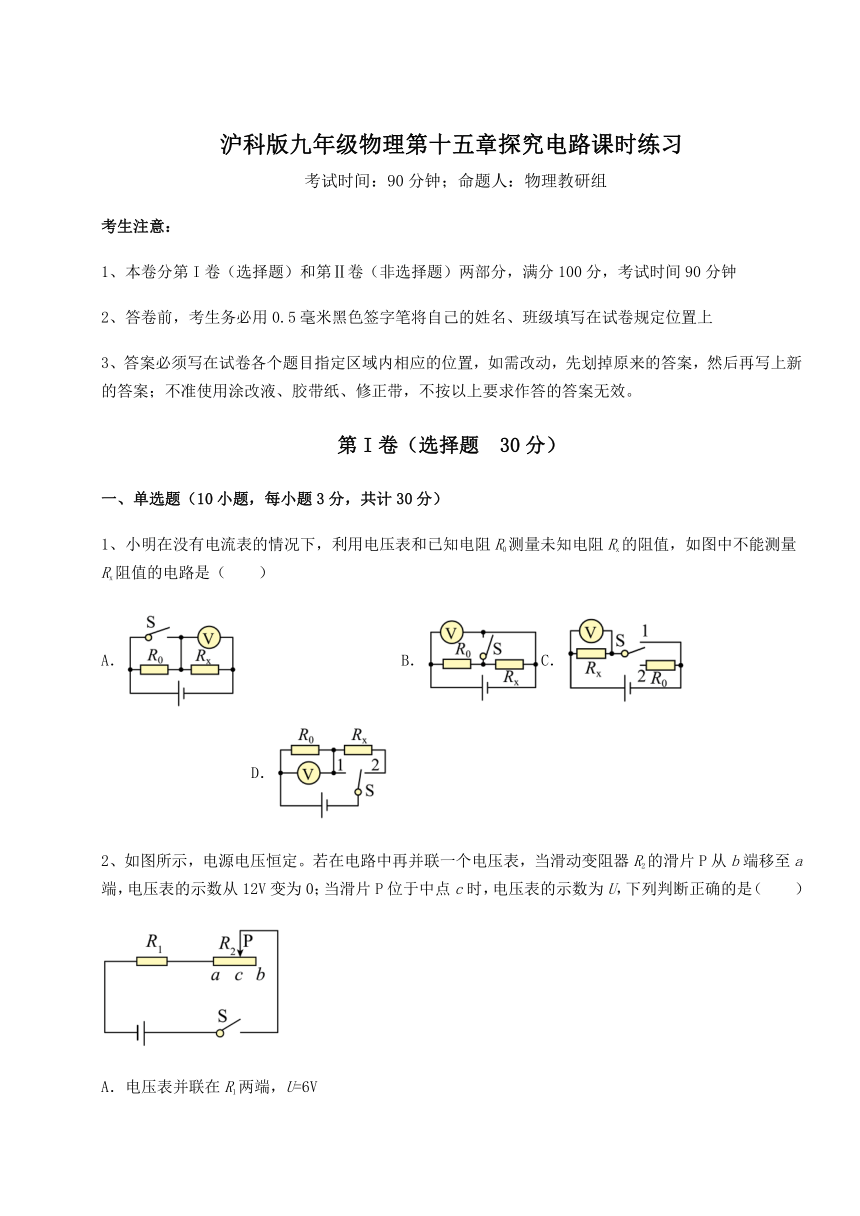

1、小明在没有电流表的情况下,利用电压表和已知电阻R0测量未知电阻Rx的阻值,如图中不能测量Rx阻值的电路是(  )
A. B.C. D.
2、如图所示,电源电压恒定。若在电路中再并联一个电压表,当滑动变阻器R2的滑片P从b端移至a端,电压表的示数从12V变为0;当滑片P位于中点c时,电压表的示数为U,下列判断正确的是(  )
A.电压表并联在R1两端,U=6V
B.电压表并联在R2两端,U>6V
C.电压表并联在R1两端,U>6V
D.电压表并联在R2两端,U<6V

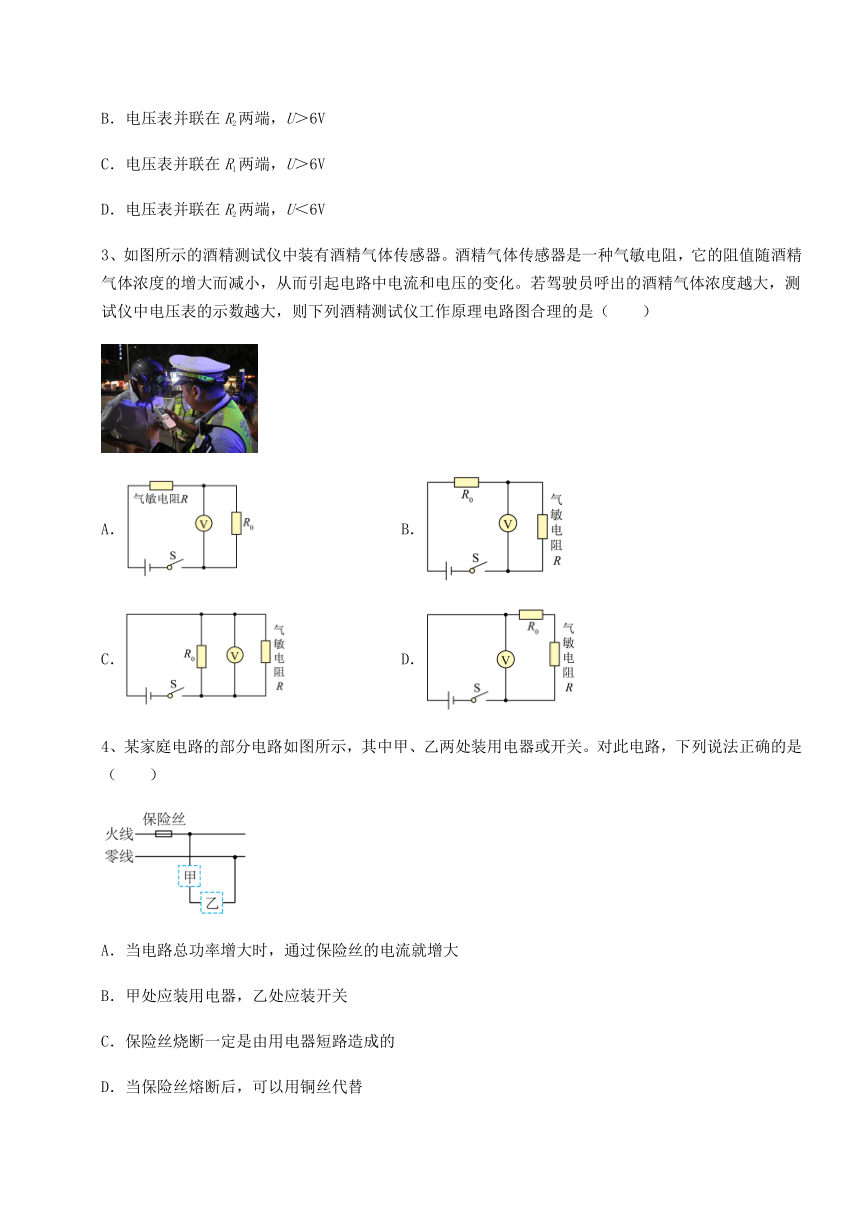

3、如图所示的酒精测试仪中装有酒精气体传感器。酒精气体传感器是一种气敏电阻,它的阻值随酒精气体浓度的增大而减小,从而引起电路中电流和电压的变化。若驾驶员呼出的酒精气体浓度越大,测试仪中电压表的示数越大,则下列酒精测试仪工作原理电路图合理的是(  )
A. B.
C. D.
4、某家庭电路的部分电路如图所示,其中甲、乙两处装用电器或开关。对此电路,下列说法正确的是(  )
A.当电路总功率增大时,通过保险丝的电流就增大
B.甲处应装用电器,乙处应装开关
C.保险丝烧断一定是由用电器短路造成的
D.当保险丝熔断后,可以用铜丝代替
5、下列事例中,不属于扩散现象的是(  )
A.墙内开花,墙外可以闻到花香
B.长时间堆放煤的墙角,墙壁内部会变黑
C.一个人吸烟,满屋子都可以闻到烟味
D.扫地时,太阳光下能看到大量灰尘在空中飞舞
6、如图是探究影响电阻大小因素的实验装置。选择a和b两条金属丝进行实验,可以探究的因素是(  )
A.长度 B.温度 C.材料 D.横截面积
7、下列现象能说明分子在做无规则运动的是(  )
A.秋天落叶纷飞 B.气体容易被压缩
C.百合花散发着浓郁的香气 D.把瓶子中的水倒入杯中
8、在如图所示的电路中,电源电压保持不变。当闭合开关S,滑动变阻器的滑片P向右移动时,下列说法中正确的是(  )
A.电流表示数不变,电压表示数增大 B.电流表示数减小,电压表示数不变
C.电流表示数增大,电压表示数减小 D.电流表示数不变,电压表示数不变

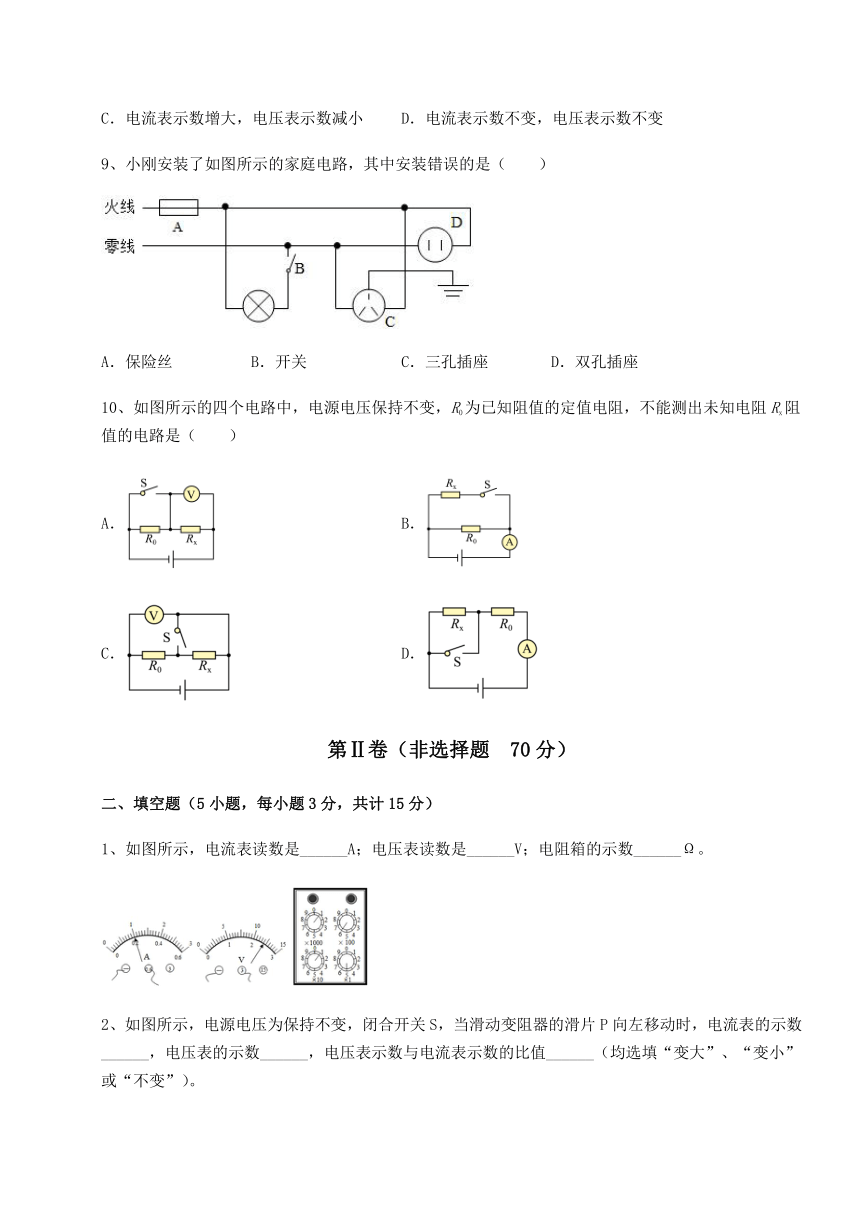

9、小刚安装了如图所示的家庭电路,其中安装错误的是(  )
A.保险丝 B.开关 C.三孔插座 D.双孔插座
10、如图所示的四个电路中,电源电压保持不变,R0为已知阻值的定值电阻,不能测出未知电阻Rx阻值的电路是(  )
A. B.
C. D.
第Ⅱ卷(非选择题 70分)
二、填空题(5小题,每小题3分,共计15分)
1、如图所示,电流表读数是______A;电压表读数是______V;电阻箱的示数______Ω。
2、如图所示,电源电压为保持不变,闭合开关S,当滑动变阻器的滑片P向左移动时,电流表的示数______,电压表的示数______,电压表示数与电流表示数的比值______(均选填“变大”、“变小”或“不变”)。

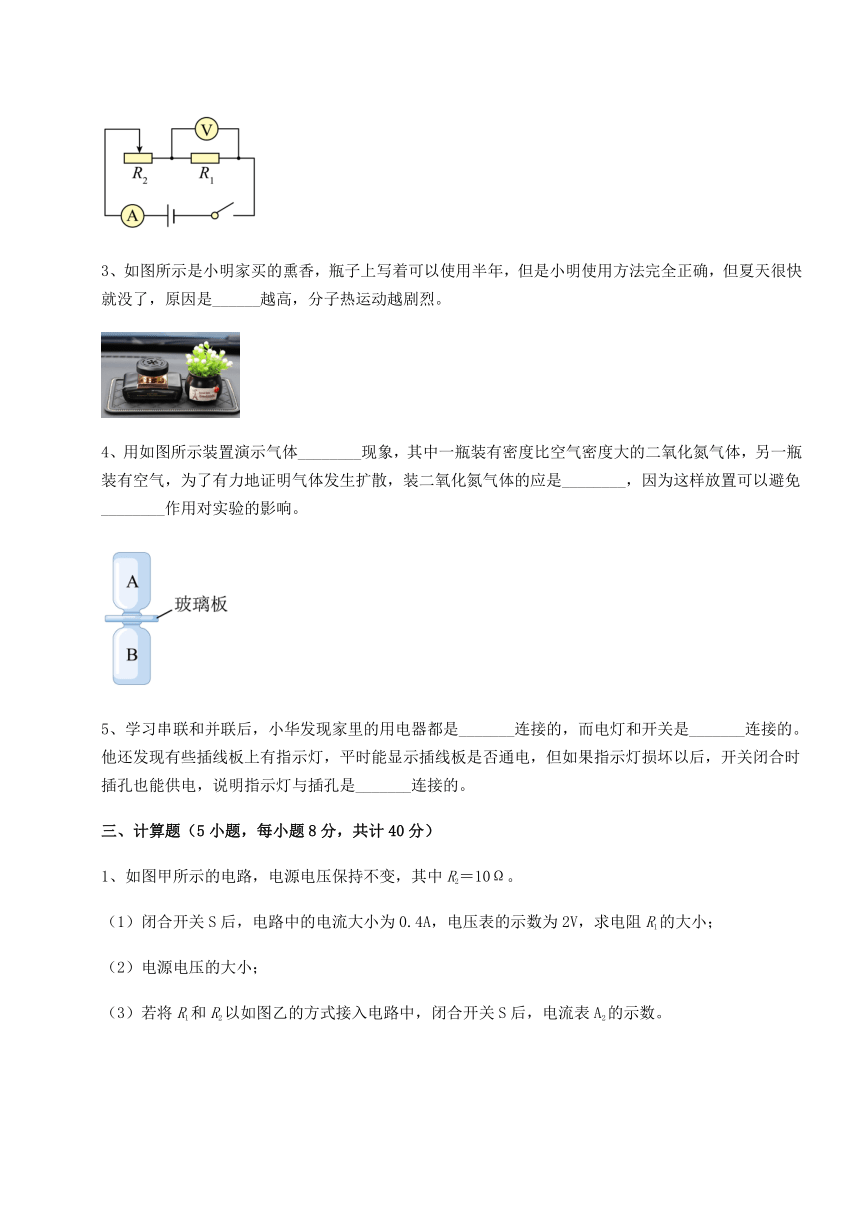

3、如图所示是小明家买的熏香,瓶子上写着可以使用半年,但是小明使用方法完全正确,但夏天很快就没了,原因是______越高,分子热运动越剧烈。
4、用如图所示装置演示气体________现象,其中一瓶装有密度比空气密度大的二氧化氮气体,另一瓶装有空气,为了有力地证明气体发生扩散,装二氧化氮气体的应是________,因为这样放置可以避免________作用对实验的影响。
5、学习串联和并联后,小华发现家里的用电器都是_______连接的,而电灯和开关是_______连接的。他还发现有些插线板上有指示灯,平时能显示插线板是否通电,但如果指示灯损坏以后,开关闭合时插孔也能供电,说明指示灯与插孔是_______连接的。
三、计算题(5小题,每小题8分,共计40分)
1、如图甲所示的电路,电源电压保持不变,其中R2=10Ω。
(1)闭合开关S后,电路中的电流大小为0.4A,电压表的示数为2V,求电阻R1的大小;
(2)电源电压的大小;
(3)若将R1和R2以如图乙的方式接入电路中,闭合开关S后,电流表A2的示数。
2、在如图所示的电路中,电源两端的电压恒为3V,电阻R2=5Ω。闭合开关S后电压表的示数为2V。求:
(1)电阻R2两端电压;
(2)通过R2的电流;
(3)电阻R1的阻值。
3、如图所示的电路中,电阻R1的阻值为20Ω,电源电压不变。当S1、S2断开,S3闭合时,电流表的示数为0. 45A;S1断开,S2、S3闭合时,电流表的示数为0. 75A.求:
(1)电源电压为多少?
(2)R2的阻值为多少?
(3)S2、S3断开,S1闭合时,加在电阻R1两端的电压为多少?
4、在如图所示的电路中,电源电压为24V保持不变,电阻R1的阻值为15Ω。滑动变阻器标有“50Ω 1A”字样,电压表表盘如图(a)所示。闭合开关S,电流表A的示数如图(b)所示。
(1)求电阻R1两端的电压U1。
(2)求此时滑动变阻器连入电路的阻值R2。
(3)在保证电路安全工作的情况下,移动变阻器滑片P,求电压表V示数的变化范围。
5、如图所示,将滑动变阻器的滑片P移向M端,闭合开关S,电流表有示数为1.0A,电压表的示数为6V;滑片P移至N端,闭合开关S,电压表的示数为2V.求:
(1)电源的电压;
(2)电阻R0的阻值;
(3)滑动变阻器的最大阻值。
四、实验探究(3小题,每小题5分,共计15分)
1、在探究影响导体电阻大小的因素时,实验室提供了4根电阻丝,规格、材料如下表所示,小兵、小红两位同学做出了如下猜想:
① 导体电阻与导体的长度有关;
② 导体电阻与导体的横截面积有关;
③ 导体电阻与导体的材料有关;
编号 材料 长度/m 横截面积/m2
A 镍铬合金 0. 5 0. 5
B 镍铬合金 1. 0 0. 5
C 镍铬合金 0. 5 1. 0
D 锰铜合金 0. 5 0. 5
为了验证上述猜想,他们设计了如图所示的实验电路:
(1)如图所示“探究影响导体电阻大小因素”的实验,在M、N之间分别接上不同的导体,通过观察______和电流表示数来比较导体中电阻的大小,通过观察_______来判断接入的电阻丝阻值变化情况会更准确;
(2)为了验证上述猜想①,应该选用编号_______两根电阻丝进行实验;为了验证上述猜想③,应该选用编号________两根电阻丝进行实验;
(3)如果选用编号为A、C两根电阻丝进行实验,是为了验证猜想_______(填序号);
(4)为了验证猜想①,分别将A和B两电阻丝接入电路中M、N两点间时,电阻丝A接入时电流表示数较大,由此得到的结论是:材料与横截面积相同的电阻,长度越_______(填“长”或“短”),电阻越大;
(5)本实验采用的探究方法是_______。
2、在“练习使用滑动变阻器”的实验中:
(1)在如图所示的实物图中,用笔画线代替导线将实验电路补全,要求:开关闭合后,电压表测小灯泡两端电压:滑动变阻器的滑片向左移动,小灯泡亮度变暗_______。
(2)为了保护电路安全,在闭合开关前滑片P应移到_______的位置;
(3)开始实验后,某小组同学发现无论怎样移动滑片P,灯的亮度都不发生变化,而且一直很暗,这可能是_______;正确连接电路后,移动滑动变阻器的滑片P,电压表的示数将_______。(填“改变”或“不变”)
3、小红同学做“用电流表、电压表测电阻”实验,电源电压保持不变,实验所用器材齐全且完好,滑动变阻器所标的字样仅有“1A”清晰可见。小红先将滑动变阻器电阻调到最大,电路连接完毕后试触开关,观察到电压表的指针位置如图甲所示。她经过分析思考,正确连接电路,且实验步骤正确,重新闭合开关时观察到两电表的示数分别为0.2A、2V。随后在确保电路安全的要求下,又进行了两次实验,其中一次实验是使电路中的电流达到最大,此时两电表的指针位置如图乙、丙所示。
(1)如图乙所示电流表的读数是______A。
(2)根据图乙、丙所示,该次实验所测得待测电阻的阻值为______Ω。(计算结果精确到0.1欧)
(3)根据相关信息,请写出试触开关时电压表接在电路中的可能位置是______。
(4)根据相关信息,求本实验所用滑动变阻器的最大阻值为______Ω。
-参考答案-
一、单选题
1、B
【详解】
A.当开关闭合时,R0短路,电压表测电源电压,设此时示数为U1,当开关断开时,R0与Rx串联,电压表测Rx的电压,设此时示数为U2,则此时R0两端的电压为U1﹣U2。根据串联分压可列出等式
推导得出
此电路可以测出Rx阻值,故A不符合题意;
B.当开关闭合时,Rx被短路,电压表测电源电压,当开关断开时,Rx与R0串联,电压表仍测电源电压,无法推导出通过Rx的电流,故此电路不能测出Rx阻值,故B符合题意;
C.当开关掷到1挡时,只有Rx接入电路,电压表示数等于电源电压,设此时示数为U1,当开关掷到2挡时,Rx与R0串联,电压表测Rx的电压,设此时示数为U2,测量电阻的原理与选项A相同,此电路可以测出Rx阻值,故C不符合题意;
D.当开关掷到1挡时,只有R0接入电路,电压表示数等于电源电压,设此时示数为U1,当开关掷到2挡时,Rx与R0串联,电压表测R0的电压,设此时示数为U2,则此时Rx两端电压为U1﹣U2。测量电阻的原理与选项A相同,此电路可以测出Rx阻值,故D不符合题意。
故选B。
2、B
【详解】
AC.当滑动变阻器R2的滑片P从b端移至a端,变阻器连入电路中的电阻变小,根据分压原理,变阻器的电压变小,由串联电路电压的规律,定值电阻的电压变大,故电压表只能并联在R2的两端;故AC错误;
BD.当滑动变阻器R2的滑片P从b端移至a端,电压表的示数从12V变为0,当变阻器连入电路中的电阻最大时,由电阻的串联和欧姆定律,电路中的电流
根据欧姆定律,此时电压表示数

①两边同乘以得到

同理,当滑片移动到中点时,电压表示数

因③式右边的分母比②式左边分母小,故
U>6V
故选B。
3、A
【详解】
A.由电路图可知,此时气敏电阻与定值电阻串联,电压表测定值电阻两端电压,当酒精气体的浓度变大时,此时气敏电阻的阻值变小,由串联电路电阻分压规律可知,此时定值电阻两端电压变大,故电压表的示数变大,故A符合题意;
B.由电路图可知,此时气敏电阻与定值电阻串联,电压表测气敏电阻两端电压,当酒精气体的浓度变大时,此时气敏电阻的阻值变小,由串联电路电阻等分压规律可知,此时气敏电阻两端电压变小,故电压表示数变小,故B不符合题意;
C.由电路图可知,此时气敏电阻与定值电阻并联在电源两端,电压表测电源电压,当酒精气体的浓度变大时,此时气敏电阻的阻值变小,而此时电源电压不变,故电压表示数不变,故C不符合题意;
D.由电路图可知,此时气敏电阻与定值电阻串联,电压表测电源电压,当酒精气体的浓度变大时,此时气敏电阻的阻值变小,而此时电源电压不变,故电压表示数不变,故D不符合题意。
故选A。
4、A
【详解】
A.保险丝是接在干路上的,当电路中的总功率增大时,据P=UI知,电路中的电流增大,所以通过保险丝的电流增大,故A正确;
B.由图示知,甲接在火线与乙之间,则甲处装的是开关,乙处装的是用电器,因为开关应接在火线与用电器之间,在断开时,才能切断用电器与火线的连接,故B错误;
C.保险丝烧断是由于电路中的电流过大,而引起电流过大的原因有:电路的总功率过大或短路,故C错误;
D.保险丝是用熔点低,电阻大的材料制成的,而铜丝不符合这些特点,所以不能用铜丝代替保险丝接在电路中,故D错误。
故选A。
5、D
【详解】
AC.墙内开花,墙外可以闻到花香,一个人吸烟,满屋子都可以闻到烟味,这两种现象是由于气体分子在空气中无规则的运动,属于扩散现象,故AC不符合题意;
B.长时间堆放煤的墙角,墙壁内部会变黑,这种现象是由于固体分子在做无规则的运动,属于扩散现象,故B不符合题意;
D.扫地时,太阳光下能看到大量灰尘在空中飞舞,这是固体大颗粒的机械运动,不属于扩散现象,故D符合题意。
故选D。
6、D
【详解】
由题意可知,选择a和b两条金属丝进行实验,从图中可以看到,a和b两条金属都是镍铬合金的材料,长度相同,但是粗细不同,即横截面积不同,分别把这两条金属丝接入电路,比较电流表的示数,即可进行探究,其中可探究的因素为横截面积。
故选D。
7、C
【详解】
A.秋天落叶纷飞,是宏观物体的运动,不是分子的运动,故A不符合题意;
B.气体容易被压缩,说明分子间存在间隙,不属于分子热运动,故B不符合题意;
C.百合花散发着浓郁的香气,是气体分子无规则运动的结果,属于分子热运动,故C符合题意;
D.把瓶子中的水倒入杯中,属于机械运动,不是分子热运动,故D不符合题意。
故选C。
8、D
【详解】
BC.两电阻并联,电流表测量R1的电流,滑动变阻器的滑片P向右移动时,电源电压不变,R1的阻值不变,故通过R1的电流不变,电流表的示数不变,故BC错误;
AD.在并联电路中,各支路两端的电压等于电源电压,故无论怎么移动滑片,电压表的示数仍然是电源电压,故电压表的示数不变,故A错误;D正确。
故选D。
9、B
【详解】
A.保险丝必须接在火线上,故A正确,不符合题意;
B.开关要接在火线和灯泡之间。故B错误,符合题意;
C.三孔插座的上孔接地线,左孔接零线,右孔接火线,故C正确,不符合题意;
D.双控插座的左孔接零线,右孔接火线,故D正确,不符合题意。
故选B。
10、C
【详解】
A.开关S闭合时,R0短路,只有Rx的简单电路,电压表测量电源电压;开关S断开时,两个电阻串联,电压表测量Rx两端的电压;根据串联电路总电压等于各分电压之和,可求出R0两端的电压,根据求出通过R0的电流;根据串联电路电流处处相等,通过Rx电流等于通过定值电阻电流,即
Ix=I0
根据可求出Rx电阻,故A不符合题意;
B.由电路图可知,当S断开时,电路为R0的简单电路,电流表测R0的电流,根据欧姆定律可求电源的电压;当开关S闭合时R0、Rx并联,电流表测电路的总电流,R0的电压始终等于电源电压保持不变,由并联电路电流特点可求得通过Rx的电流,并且Rx两端电压等于电源电压,所以可以根据可求出Rx电阻,故B不符合题意;
C.开关S闭合时,Rx短路,电压表测量电源电压;开关S断开时,电压表测量电源电压;所以无法得到电路中电流,所以不能计算出Rx的值,故C符合题意;
D.由电路图可知,当开关S闭合时,电路为R0的简单电路,电流表测电路中的电流,根据欧姆定律求出电源的电压;当开关S断开时两电阻串联,电流表测串联电路的电流,根据欧姆定律求出电路的总电阻,再根据电阻的串联可以求出Rx阻值,故D不符合题意。
故选C。
二、填空题
1、0.2 2.4 1615
【详解】
[1]电流表使用的0~0.6A量程,每一个大格代表0.2A,每一个小格代表0.02A,示数是0.2A。
[2]电压表使用的0~3V量程,每一个大格代表1V,每一个小格代表0.1V,示数是2.4V。
[3]由图知,×1000的位置对应的数是1,×100的位置对应的数是6,×10的位置对应的数是1,×1的位置对应的数是5,故电阻箱的示数为
2、变小 变小 不变
【详解】
[1]由电路图可知,电阻R1与滑动变阻器串联,电流表测电路电流,电压表测定值电阻两端的电压;当P向左移动时,滑动变阻器接入电路的阻值变大,电路总电阻R变大,电源电压U不变,由可知,电路电流变小,电流表示数变小。
[2]根据U=IR可知,R1两端的电压变小,即电压表示数变小。
[3]由于电阻R1的阻值不变,根据可知,电压表与电流表示数的比值为R1的阻值,保持不变。
3、温度
【详解】
使用时,会有一部分熏香扩散到空气中,使熏香减小;夏天熏香很快就没了,原因是夏天温度高,分子运动激烈,扩散进行的快。
4、扩散 B瓶 重力
【详解】
[1]如图所示装置,在抽掉玻璃板后,两个玻璃中的气体颜色都变成了二氧化氮的红棕色,但颜色比混合前的稍淡,这说明两种气体相互进入了对方,所以是用来演示气体扩散现象的。
[2][3]二氧化氮气体的颜色是红棕色的,而且比空气的密度大,空气要处于二氧化氮气体的上方,所以装二氧化氮气体的应是B瓶。因为密度较大的二氧化氮如果放在上方,那么在重力的影响下,二氧化氮也会混到空气中,所以将装有空气的玻璃瓶放在上方可以避免重力作用对实验的影响。
5、并联 串联 并联
【详解】
[1]家庭电路中各用电器是单独工作,互不影响的,所以并联连接。
[2]开关要控制电灯的通断,应跟电灯串联。
[3]由题意知,插线板上的指示灯和插孔的工作互不影响,是并联连接。
三、计算题
1、(1)5Ω;(2)6V;(3)1.8A
【详解】
解:(1)由图甲可知,闭合开关S后,两电阻串联,电压表测R1两端的电压,由欧姆定律可得电阻R1的阻值
(2)串联电路总电阻等于各分电阻之和,由欧姆定律可得电源电压
(3)由图乙可知,闭合开关S后,两电阻并联接入电路,电流表A2测通过干路的电流,电流表A1测通过R1的电流,由欧姆定律可知,通过R1的电流为
通过R2的电流为
并联电路干路电流等于各支路电流之和,所以电流表A2的示数为
答:(1)电阻R1为5Ω;
(2)电源电压为6V;
(3)电流表A2的示数为1.8A。
2、(1)1V;(2)0.2A;(3)10Ω
【详解】
解:(1)由图可知,两个电阻串联,电压表测量R1两端的电压,由串联电路电压的规律可知电阻R2两端电压
(2)通过R2的电流
(3)由串联电路电流的规律可知通过R1的电流为
电阻R1的阻值
答:(1)电阻R2两端电压是1V;
(2)通过R2的电流是0.2A;
(3)电阻R1的阻值是10Ω。
3、(1)9V;(2);(3)3. 6V
【详解】
解:(1)当S1、S2断开,S3 闭合时,电路中只有R1,R1 两端电压等于电源电压
(2)当S1 断开,S2、S3 闭合时,电流表的示数为0. 75A 为干路I,R1 和R2 并联入电路中所以
由 得R2 的阻值为
(3)当S2、S3 断开、S1 闭合时,R1 和R2 串联入电路中,此时电路电流
此时加在电阻R1 两端的电压为
答:(1)电源电压为9V;
(2)R2 的阻值为30Ω;
(3)S2、S3 断开,S1 闭合时,加在电阻R1 两端的电压为3.6V。
4、(1)9V;(2)25Ω;(3)9V≤U2≤15V
【详解】
解:(1)开关S闭合后,电路为定值电阻R1和滑动变阻器R2的串联电路,电阻R1的阻值为15Ω,由图可知,流过R1的电流为0.6A,则R1两端的电压
U1=I1R1=0.6A×15Ω=9V
(2)电路中的电流I=I1=I2 滑动变阻器两端的电压
U2=U-U1=24V-9V=15V
则滑动变阻器的阻值
(3)电压表的最大示数为15V,所以滑动变阻器两端的最大电压U2max=15V;当I=1A时,定值电阻两端的电压
U1=I1R1=1A×15Ω=15V
则滑动变阻器两端的电压
U2min=U-U1=24V-15V=9V
电压表V示数的变化范围为
9V≤U2≤15V
答:(1)电阻R1两端的电压U1为9V。
(2)此时滑动变阻器连入电路的阻值R2为25Ω。
(3)电压表V示数的变化范围是9~15V。
5、(1)6V;(2)6Ω;(3)12Ω
【详解】
解:(1)将滑动变阻器的滑片P移向M端时,电路为R0的简单电路,由电压表的示数可知,电源的电压;
(2)此时电路中的电流为1.0A,由可得,电阻R0的阻值
(3)滑片P移至N端,滑动变阻器和电阻R0串联,滑动变阻器两端的电压
通过电路的电流
解得滑动变阻器的电阻
答:(1)电源的电压为6V;
(2)电阻R0的阻值为6Ω;
(3)滑动变阻器的最大阻值为12Ω。
四、实验探究
1、灯泡的亮度 电流表示数 A、B A、D ② 长 控制变量法
【详解】
(1)[1][2]“探究影响导体电阻大小因素”的实验,一是通过观察灯泡的亮度来比较接入电路电阻的大小,灯泡越亮,接入的电阻丝阻值越小;二是通过观察电流表示数来比较接入电路电阻的大小,通过观察电流表示数来判断接入的电阻丝阻值大小情况会更准确。
(2)[3]要验证导体的电阻与导体的长度有关,应让电阻丝的材料与横截面积相同而长度不同。由表中数据可知,应选编号为A、B的两根电阻丝进行实验。
[4] 要验证导体的电阻与导体的材料有关,应让电阻丝的长度与横截面积相同而材料不同,由表中数据可知,应选编号为A、D的两根电阻丝进行实验。
(3)[5]如果选用编号为A、C两根电阻丝进行实验,由表中数据可知,编号为A、C两根电阻丝的材料与长度相同而横截面积不同,所以是为了探究导体电阻与导体的横截面积有关。
(4)[6]分别将A和B两电阻丝接入电路中时,探究的是导体电阻与导体的长度有关,电阻丝A接入时,电流表示数较大,说明电阻丝A的电阻小,由此得到的结论是材料与横截面积相同的电阻丝,长度越长,电阻越大。
[7]本实验中,影响电阻丝电阻的有电阻丝的长度、材料和横截面积,要探究其中一个量对电阻的影响时,就必须控制其他量相同,所以采用的探究方法是控制变量法。
2、 a 滑动变阻器下方的两个接线柱接入了电路 改变
【详解】
(1)[1]开关闭合后,电压表测小灯泡两端电压,因电源电压为3V,故电压表选用小量程与小灯泡并联:滑动变阻器的滑片向左移动,小灯泡亮度变暗,电路中的电流减小,这说明滑动变阻器的电阻增大,故滑动变阻器b接线柱连入电路中,如图所示
(2)[2]为了保护电路安全,在闭合开关前滑片P应移阻值最大处,即将滑片P移到接线柱a的位置。
(3)[3]无论怎样移动滑片P,灯的亮度都不发生变化,而且一直很暗,这说明电路中的电流较小,总电阻较大,即滑动变阻器接入电路的电阻最大,这可能是滑动变阻器下方的两个接线柱接入了电路。
[4]正确连接电路后,移动滑动变阻器的滑片P,滑动变阻器接入电路的电阻发生变化,根据欧姆定律可知,电路中的电流改变,根据欧姆定律有
U=IR
可知,电压表的示数将改变。
3、0.58 10.3 并联在滑动变阻器两端或电源两端了
【详解】
(1)[1]她经过分析思考,正确连接电路(待测电阻与滑动变阻器串联,电流表测电路的电流,电压表测待测电阻的电压),且实验步骤正确,则滑动变阻器连入电路的电阻最大,重新闭合开关时观察到两电表的示数分别为0.2A、2V。随后在确保电路安全的要求下,又进行了两次实验,其中一次实验是使电路中的电流达到最大,此时两电表的指针位置如图乙、丙所示。因滑动变阻器所标的字样标有“1A”字样,可知滑动变阻器允许通过的最大电流为1A。故图乙中电流表只能选用小量程,分度值为0.02A,电流为0.58A。
(2)[2]此时电压表若选用小量程,分度值为0.1V,电压为1.2V;若电压表选用大量程,分度值为0.5V,电压为6V,根据题目条件,因此时电流最大,故此时滑动变阻器连入电路的电阻为0,电压表测电源电压,故电压表示数不能比甲图中的示数(示数超过3V或15V)小,可知电压表示数只能为6V,即电源电压为6V,而甲图中选用的电压表选用的为小量程。根据欧姆定律,根据图乙、丙所示,该次实验所测得待测电阻的阻值为
(3)[3]小红先将滑动变阻器电阻调到最大,电压表示数大于3V(当然也大于2V),重新正确连接电路,且实验步骤正确,此时滑动变阻器全部电阻连入电路中,且电压表与待测电阻并联,电压表示数为2V,故可知,小红开始时将滑动滑动变阻器电阻调到最大,电压表一定没有并联在待测电阻的两端,根据串联电路电压的规律,滑动变阻器的电压为
U滑=U-UV=6V-2V=4V
则可能将电压表并联在滑动变阻器两端或电源两端了。
(4)[4]她经过分析思考,重新正确连接电路,且实验步骤正确,滑动变阻器的最大电阻连入了电路中,因待测电阻的电压为2V,电路中的电流为0.2A,根据串联电路的规律和欧姆定律,滑动变阻器的最大电阻
