2022年最新强化训练沪科版九年级物理第十四章了解电路必考点解析试题（无超纲）（有解析）

沪科版九年级物理第十四章了解电路必考点解析
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）
一、单选题（10小题，每小题3分，共计30分）
1、下列关于电压说法正确的是（　　）
A．一节新的干电池的电压是3V
B．对人体安全电压不高于36V
C．我国家庭电路的电压是200V
D．电路两端只要有电压，该电路中就一定有电流

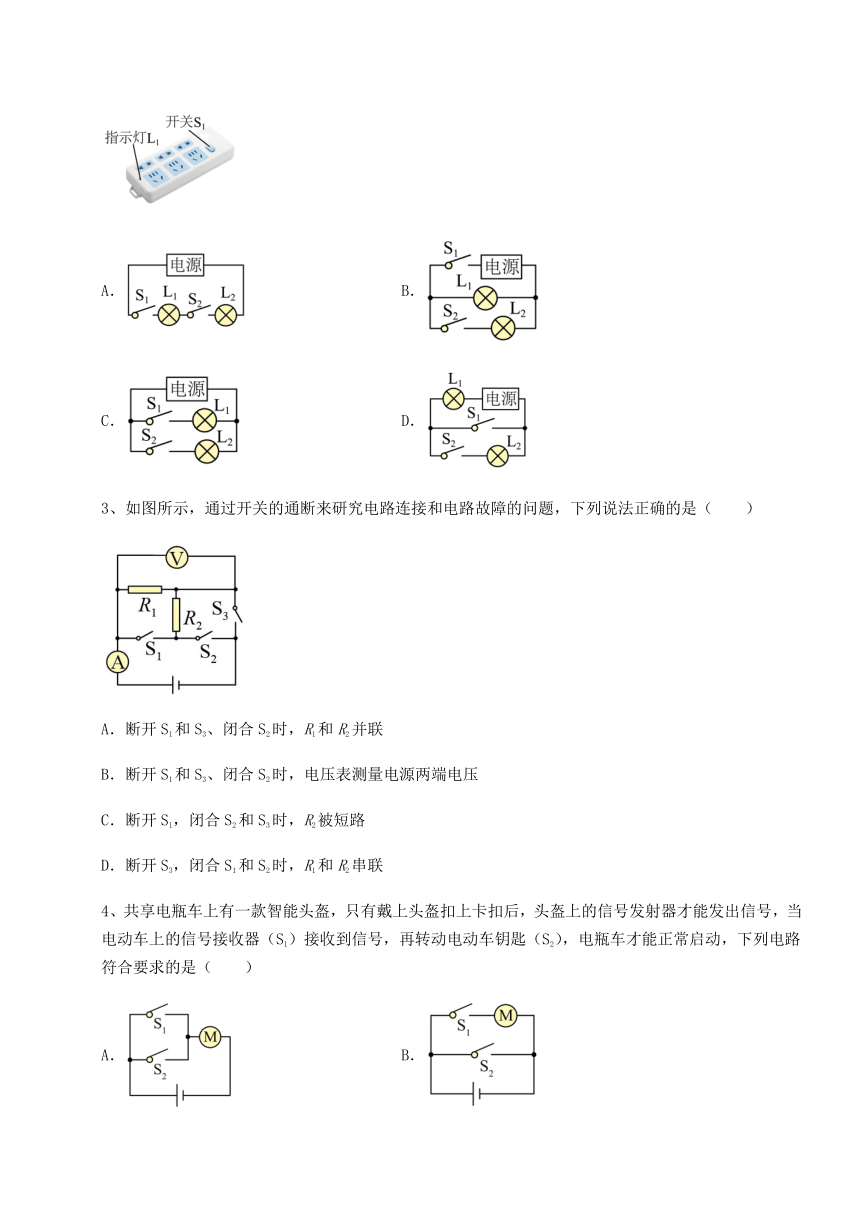

2、台灯的插头插在如图甲所示的插座上，插座上有一个开关和一个指示灯。若插座开关和指示灯分别用S1、L1表示，台灯的开关和灯泡分别用S2、L2表示。小明断开或闭合S1、S2时，记录现象如表。由小明的记录可判断出关于L1、L2的连接方式可能是图乙中的（　　）
开关状态 插座指示灯（L1） 台灯（L2）
闭合S1，断开S2 亮 不亮
闭合S2，断开S1 不亮 不亮
S1和S2都闭合 亮 亮
A． B．
C． D．
3、如图所示，通过开关的通断来研究电路连接和电路故障的问题，下列说法正确的是（　　）
A．断开S1和S3、闭合S2时，R1和R2并联
B．断开S1和S3、闭合S2时，电压表测量电源两端电压
C．断开S1，闭合S2和S3时，R2被短路
D．断开S3，闭合S1和S2时，R1和R2串联
4、共享电瓶车上有一款智能头盔，只有戴上头盔扣上卡扣后，头盔上的信号发射器才能发出信号，当电动车上的信号接收器（S1）接收到信号，再转动电动车钥匙（S2），电瓶车才能正常启动，下列电路符合要求的是（ ）
A． B．
C． D．

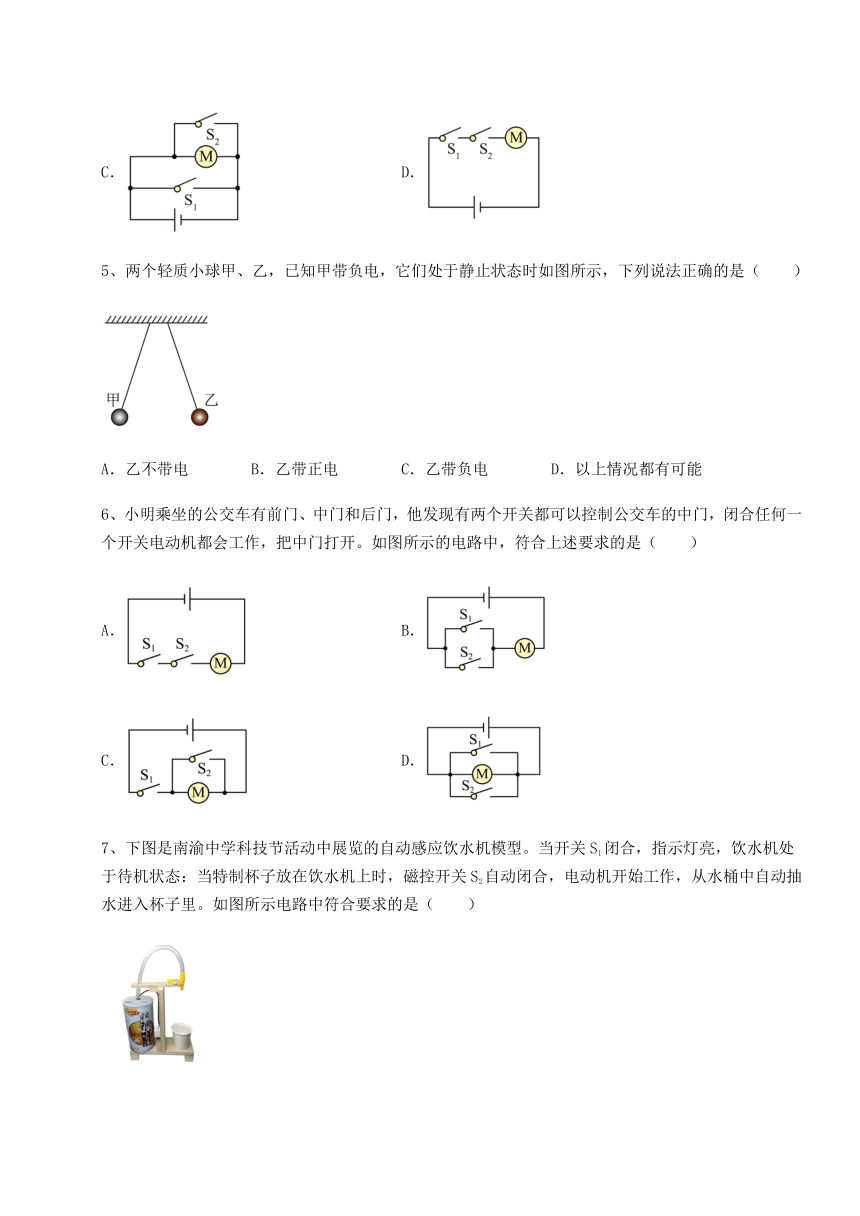

5、两个轻质小球甲、乙，已知甲带负电，它们处于静止状态时如图所示，下列说法正确的是（　　）
A．乙不带电 B．乙带正电 C．乙带负电 D．以上情况都有可能
6、小明乘坐的公交车有前门、中门和后门，他发现有两个开关都可以控制公交车的中门，闭合任何一个开关电动机都会工作，把中门打开。如图所示的电路中，符合上述要求的是（　　）
A． B．
C． D．
7、下图是南渝中学科技节活动中展览的自动感应饮水机模型。当开关S1闭合，指示灯亮，饮水机处于待机状态：当特制杯子放在饮水机上时，磁控开关S2自动闭合，电动机开始工作，从水桶中自动抽水进入杯子里。如图所示电路中符合要求的是（　　）
A． B．
C． D．
8、用丝绸摩擦过的玻璃棒，去接触已经带电的验电器的金属球，发现验电器的金属箔张角变小，这说明验电器原来（　　）
A．带负电 B．带正电 C．不带电 D．不能确定
9、下列现象中，可以用分子热运动规律解释的是（　　）
A．还未看见瀑布，先听见瀑布的声音 B．还未看见花儿，先嗅到花儿的香气
C．神舟十三号载人飞船腾空而起 D．火车呼啸着从站台驶过
10、如图所示的四个电路中，开关S闭合后，小灯泡L1、L2并联的电路是（　　）
A． B． C． D．
第Ⅱ卷（非选择题 70分）
二、填空题（5小题，每小题3分，共计15分）
1、光线充足行车更安全，公路两边的路灯总是能同时亮起同时熄灭，它们是 _____联工作的；汽车各转向灯能独立工作，它们是 _____联工作的；用干毛巾刚擦完的车玻璃，很容易吸附灰尘，是因为带电体有 _____的性质。

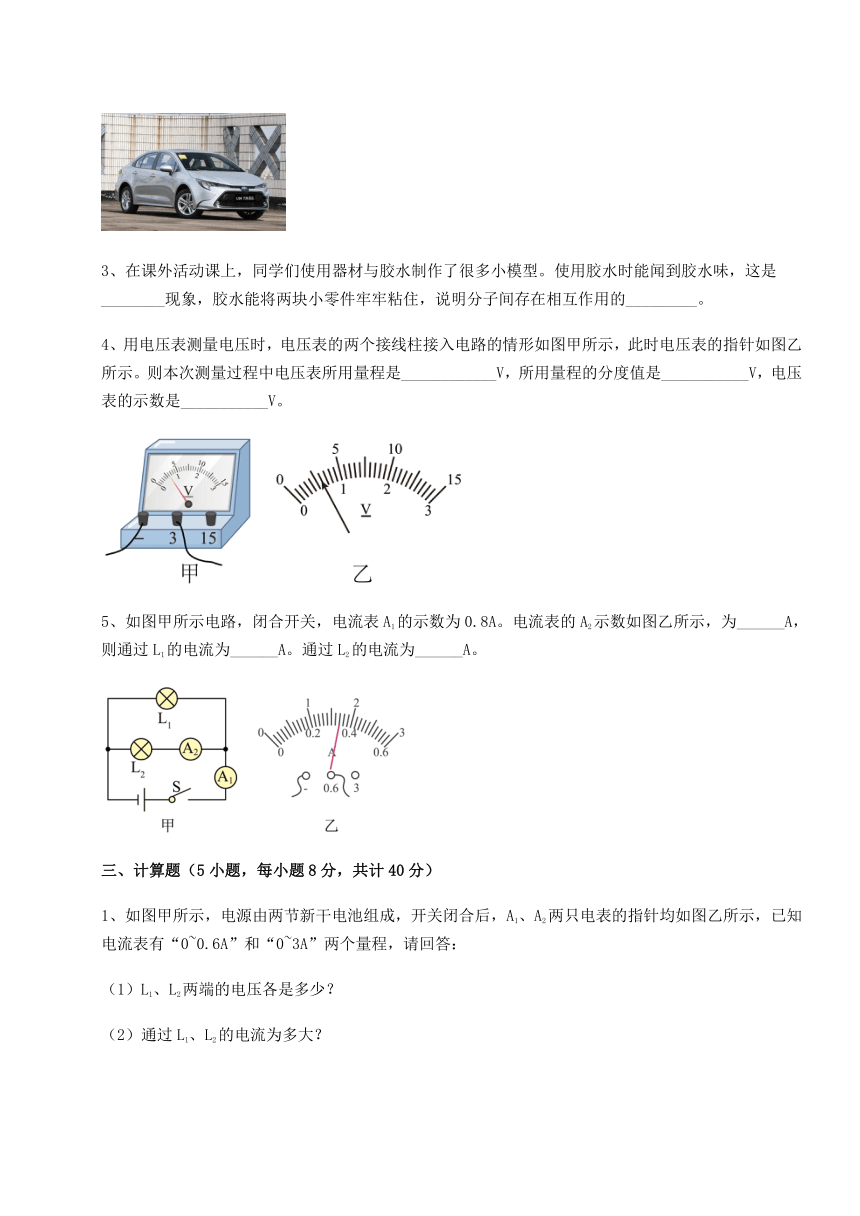

2、如图为国产广汽丰田雷凌油电混合动力汽车，行驶时其内部电动机和内燃机交替工作。该车内蓄电池充电时，蓄电池相当于 _____（“电源”或“用电器”）；发动机常用水做冷却剂，是因为水的 _____大，这是通过 _____方式改变内能。
3、在课外活动课上，同学们使用器材与胶水制作了很多小模型。使用胶水时能闻到胶水味，这是________现象，胶水能将两块小零件牢牢粘住，说明分子间存在相互作用的_________。
4、用电压表测量电压时，电压表的两个接线柱接入电路的情形如图甲所示，此时电压表的指针如图乙所示。则本次测量过程中电压表所用量程是____________V，所用量程的分度值是___________V，电压表的示数是___________V。
5、如图甲所示电路，闭合开关，电流表A1的示数为0.8A。电流表的A2示数如图乙所示，为______A，则通过L1的电流为______A。通过L2的电流为______A。
三、计算题（5小题，每小题8分，共计40分）
1、如图甲所示，电源由两节新干电池组成，开关闭合后，A1、A2两只电表的指针均如图乙所示，已知电流表有“0~0.6A”和“0~3A”两个量程，请回答：
（1）L1、L2两端的电压各是多少？
（2）通过L1、L2的电流为多大？
2、在如图所示电路中，电源电压保持不变，当开关S1和S2都闭合时，电压表的示数是5V；当开关S1闭合，S2断开时，电压表的读数是3V，求：
（1）当开关S1和S2都闭合时，灯L1两端的电压是多少？
（2）电源电压是多少？
（3）当开关S1闭合，S2断开时，灯L1两端的电压是多少？
3、如图所示，电源电压恒定，已知R1=5Ω，当开关S闭合时，电流表A1的示数为2A，A2数为0.8A；求：
（1）电源电压为多少？
（2）R2的阻值为多大？
4、如图是某同学在一次实验探究中所连接的电路，开关S1、S2都闭合时，电流表的示数是1.2A，S2断开时，电流表的示数是0.7A，求当开关S1、S2都闭合时：
（1）通过L1的电流；
（2）通过L2的电流。
5、如图所示，电源电压保持不变。当S2、S3闭合，S1断开时，电压表示数为6V；
（1）当S1、S3断开，S2闭合时，电压表示数为4V，则L1、L2两端的电压为多少伏？
（2）当S1、S3闭合，S2断开时，电流表A和A1的示数分别为0.5A和0.2A，则通过L1、L2的电流为多少安？
四、实验探究（3小题，每小题5分，共计15分）
1、小明设计实验探究“串联电路中各部分电压的关系”，用到的器材有若干阻值不同的定值电阻，电压可调的电源及一个滑动变阻器。他首先用电压表测量电阻R1两端电压U1，电路如图所示。
（1）请调整一根导线的连接，使电路连接正确（在连接错误的导线上画“×”，并画出正确的连接）；（_______）
（2）闭合开关前，应将滑动变阻器的滑片移动到___________（填“左”或“右”）端；
（3）小明调节滑片到合适位置，在测量U1后，断开开关，___________（填“保持”或“改变”）滑动变阻的滑片位置，将电压表分别并联在R2两端测量电压U2，及并联在R1和R2整体的两端测量电压U，并将数据记录到数据表格中；
（4）___________，仿照步骤（3）再实验五次；
（5）画出实验数据记录表格。（_______）
2、在“探究并联电路的电流规律”实验中，某小组的同学在老师的指导下，设计了如图甲所示的电路图。
（1）电流表在使用时必须______联在被测电路中；
（2）某小组刚连完最后一根导线灯泡就亮了，实验过程中不当之处______；
（3）小丽把电流表接入C点，当闭合开关时，发现电流表指针如图乙所示，出现这故障的原因是______；
（4）在图丙中移动一根导线测量B处的电流，在移动的导线上画“×”，并用笔画线代替导线连接正确的电路______；
（5）连接正确后，测出三点的电流并记录数据，将电流表的读数写入表格；
\ C处的电流/IC B处的电流IB A处的电流IA
第一测量 0.52 0.3 ______
（6）分析上表的数据，可以得出结论是：______；
（7）评估交流：
表格设计存在的问题______；
实验过程存在的问题______；
改进方案______；
（8）某小组利用原有的实验器材，只添加一个开关，又设计了一个电路。利用这个电路，不用更换电流表的位置，就可直接测出A、B、C三处的电流，同样可得出三处电流的关系。请在下面的框中画出电路图______。
3、小红用如图甲所示的电路来“探究串联电路的电流规律”，用电流表分别接在a、b、c三处去测量电流。
（1）在闭合开关S前，小红发现电流表有示数，接下来她应进行的操作是：______；
（2）在测量a点的电流时，电流表指针指示位置如图乙所示，是______A；
（3）实验中，闭合开关S时，小红发现灯L1比L2更亮，她猜想可能是L1更加靠近电源正极的缘故，于是小红对调两个小灯泡在电路中的位置，操作时开关应该处于______状态，最后发现仍是灯L1比L2更亮，说明小红的猜想是______的。
-参考答案-
一、单选题
1、B
【详解】
A．一节新的干电池的电压是1.5V，故A错误；
B．对人体安全电压不高于36V，符合实际，故B正确；
C．我国家庭电路的电压是220V，故C错误；
D．电路两端只有电压，该电路中不一定有电流，还要看电路是否是通路，故D错误。
故选B。
2、B
【详解】
根据表中的数据可知，闭合S1，断开S2时，灯L1发光，灯L2不发光，两灯互不影响，说明两灯是并联的；闭合S2，断开S1时，两盏灯都不发光，说明S1在干路中，控制整个电路，S2在支路中，只控制L2；两个开关都闭合，则两盏灯都发光，故ACD不符合题意，B符合题意。
故选B。
3、C
【详解】
AB．断开S1和S3、闭合S2时，电流从电源正极出发经电流表、R1、R2回到负极，只有一条路，R1、R2串联，电压表测R1两端的电压，故AB错误；
C．断开S1，闭合S2和S3时，电流从电源正极出发经电流表、R1直接可以回到负极，为R1的简单电路，电流不经过R2，所以R2被短路，故C正确；
D．断开S3，闭合S1和S2时，电流可以不经过用电器直接经电流表、S1和S2回到负极，造成电源短路，故D错误。
故选C。
4、D
【详解】
根据题意可知，当电动车上的信号接收器（S1）接收到信号，再转动电动车钥匙（S2），车才能正常启动，这说明两个开关相互影响，必须都闭合时，电动车才能启动，因此S1、S2是串联在一起的，一起控制电动机，故D符合题意， ABC不符合题意。
故选D。
5、C
【详解】
同种电荷相排斥，异种电荷相吸引，由图得，甲乙两小球相排斥，甲带负电，所以乙球带负电，故C正确，ABD错误。
故选C。
6、B
【详解】
根据题意可知，闭合任何一个开关，电动机都会工作，把门打开，这表明两个开关互不影响，是并联的，电动机在干路中，故B符合题意，ACD不符合题意。
故选B。
7、B
【详解】
由题意可知，当开关S1闭合，指示灯亮，饮水机处于待机状态，磁控开关S2自动闭合，电动机开始工作，说明电动机和指示灯可以独立工作、互不影响即为并联，且开关S1位于干路，开关S2位于电动机支路，故B符合题意，ACD不符合题意。
故选B。
8、A
【详解】
丝绸摩擦过的玻璃棒带正电，接触已经带电的验电器，验电器的张角变小，说明验电器原来带负电，与带正电的玻璃棒接触，中和掉一部分电荷，所以张角变小了，故A符合题意，BCD不符合题意。
故选A。
9、B
【详解】
A．还未看见瀑布，先听见瀑布的声音，说明空气能传播声音，故A不符合题意；
B．还未看见花儿，先嗅到花儿的香气，是因为有花香的“原子”飘到我们鼻子里，说明分子永不停息地做无规则运动，故B符合题意；
C．神舟十三号载人飞船腾空而起，载人飞船的运动状态发生改变，说明载人飞船受到力的作用，故C不符合题意；
D．以站台为参照物，火车相对于站台的位置发生了改变，故看到火车呼啸着从站台驶过，故D不符合题意。
故选B。
10、D
【详解】
A．当开关闭合时，L1被短路，电路为L2的基本电路，故A不符合题意；
B．当开关闭合时， 两灯都被短路， 形成电路短路，故B不符合题意；
C．开关闭合后，两灯泡首尾相接，电路中只有一条电流的路径，因此两灯泡串联连接，故C不符合题意；
D．当开关闭合时，两灯泡首首相接，尾尾相接，因此两灯泡并联连接，故D符合题意。
故选D。
二、填空题
1、并 并 吸引轻小物体
【详解】
[1]由题意可知，路灯总是同时亮、同时熄灭，但如果一只损坏，其它的均能工作，它们之间互不影响，因此其连接方式是并联。
[2]汽车各转向灯能独立工作，互不影响，因此转向灯是并联的。
[3]用干毛巾刚擦完的车玻璃，很容易吸附灰尘，这是因为玻璃由于摩擦而带了电，带电体能吸引轻小物体。
2、用电器 比热容 热传递
【详解】
[1]给汽车蓄电池充电时，蓄电池消耗电能，所以相当于用电器。
[2][3]汽车发动机工作时产生大量的热，这些热如果不迅速转移，就可能损害发动机，因此利用水的比热容大的特点（相同质量的水和其它物质比较，升高相同的温度，水吸收的热量多）把这些热迅速吸收，使发动机的温度不致升得太高；这是是通过热传递的方式改变内能的。
3、扩散 引力
【详解】
[1]使用胶水时胶水中有气味的分子做无规则热运动，扩散到空气中，使我们闻到了气味，这是扩散现象。
[2]胶水能将两块小零件牢牢粘住，说明分子间存在相互作用的引力，分子间既有引力又有斥力。
4、0~3 0.1 0.6
【详解】
[1][2][3]导线分别接在电压表的“-”和“3”接线柱上。因此本次测量过程中，电压表所用的量程是0~3V。相邻两刻度间最小的测量值是0.1V，所以所用量程的分度值是0.1V，电压表的示数为0.6V。
5、0.34 0.46 0.34
【详解】
[1]由乙图可知，电流表量程为，分度值为0.02A，则电流表示数为0.34A。
[2][3]由题目和甲图可知，灯泡L1和灯泡L2并联，电流表A2测通过灯泡L2的电流，为
电流表A1测干路电流，为
根据并联电路电流规律，通过灯泡L1的电流为
三、计算题
1、（1）3V；3V；（2）1.2A和0.3A
【详解】
（1）由于电源由两节新干电池组成，所以电源电压是
由图知道，两灯泡并联，所以，L1、L2两端的电压相等，大小是电源电压， 即L1、L2两端的电压均是3V。
（2）由图知道，两灯泡并联，A1测量干路电流，A2测量过灯泡L2的电流，所以，A1的示数应大于A2的示数，由于A1、A2两只电表的指针均如图乙，则说明电流表A1选的是0～3A的量程，分度值是0.1A，读数是1.5A；电流表A2选的是0～0.6A的量程，分度值是0.02A，读数是0.3A，即通过L2的电流是0.3A；由并联电路电流的特点知道，通过L1的电流
答：（1）L1、L2两端的电压均是3V；
（2）通过L1、L2的电流分别为1.2A和0.3A。
2、（1）0；（2）5V；（3）2V
【详解】
解：（1）由电路图知，当开关S1和S2都闭合时，根据电流的流法，有电流流过L2，L1被短路，没有电流流过L1，灯L1两端的电压是零。
（2）由电路图知，当开关S1和S2都闭合时，只有L2接入电路，电压表并联在L2的两端，测的是L2的电压，电压表的示数也是等于电源电压的大小，题中说明当开关S1和S2都闭合时，电压表的示数是5V，即电源电压是5V。
（3）由电路图知，当开关S1闭合，S2断开时，两灯是串联，电压表并联在L2的两端；根据题中条件，当开关S1闭合，S2断开时，电压表的读数是3V，即L2的两端电压是3V，由（2）解析可知，电源电压是5V，那么根据串联电路的电压规律可知，灯L1两端的电压是
灯L1两端的电压是2V。
答：（1）当开关S1和S2都闭合时，灯L1两端的电压是零；
（2）电源电压是5V；
（3）当开关S1闭合，S2断开时，灯L1两端的电压是2V。
3、（1）6V；（2）7.5Ω
【详解】
解：（1）闭合开关，两电阻并联接入电路，电流表A1测干路电流，电流表A2测通过R2的电流，并联电路干路电流等于各支路电流之和，所以通过电阻R1的电流为
I1=I-I2=2A-0.8A=1.2A
并联电路各支路两端电压相等，由
可得，电源电压为
U=I1R1=1.2A×5Ω=6V
（2）根据欧姆定律的计算公式可得，电阻R2的阻值为
答：（1）电源电压6V；
（2）定值电阻R2的阻值为7.5Ω；
4、（1）0.7A；（2）0.5A
【详解】
解：（1）由图知道，S1闭合、S2断开时，是只有L1的电路，电流表的示数是0.7A，这说明通过L1的电流为
I1=0.7A
开关S1、S2都闭合时，电路为灯L1与L2并联，电流表测干路电流，示数是1.2A，即总电流为
I=1.2A
并联电路中，各支路互不影响，所以通过支路L1的电流仍为0.7A。
（2）根据并联电路的电流关系知道，通过支路L2电流为
I2=I﹣I1=1.2A﹣0.7A=0.5A
答：（1）通过L1的电流为0.7A；
（2）通过L2的电流为0.5A。
5、（1）2V，4V；（2）0.2A，0.3A
【详解】
解:当S2、S3闭合，S1断开时，灯泡L1短路，电路中只有L2，如下图1所示，电压表示数为6V，即电源电压为6V。
（1）当S1、S3断开，S2闭合时，两灯泡串联，电压表测L2的电压，此时电压表示数为4V，则
U2=4V
根据串联电路电压的规律，则L1两端的电压为
U1=U﹣U2=6V﹣4V=2V
（2）当S1、S3闭合，S2断开时，两灯泡并联，电流表A测总电流，电流表A1测通过L1的电流；则I1=0.2A，根据并联电路电流的规律可得，通过L2的电流
I2=I﹣I1=0.5A﹣0.2A=0.3A
答：（1）当S1、S3断开，S2闭合时，则L1、L2两端的电压为2V、4V；
（2）当S1、S3闭合，S2断开时，则通过L1、L2的电流为0.2A、0.3A。
四、实验探究
1、 右 保持 改变滑动变阻器滑片位置（或更换电阻，或改变电源电压）
U1/V
U2/V
U/V
【解析】
【详解】
（1）[1] 由题意可知，首先用电压表测量电阻R1两端电压U1，如下图所示：
（2）[2]为了保护电路，闭合开关前，应将滑动变阻器的滑片移动到阻值最大处，由图可知滑动变阻器接了左下接线柱，则滑片应调到右端。
（3）[3]应在总电压保持不变的情况下，探究在各用电器两端电压和电源电压的关系，因此测量U1后，断开开关，保持滑动变阻器位置不变的情况下，测出R2两端的电压U2，以及电源电压。
（4）[4]一次测量不能得出具有普遍意义的结论，因此调节滑动变阻器滑片在另一位置（或改变电源电压，或改变电阻）仿照步骤（3）进行多次实验。
（5）[5]要分别测出R1、R2的电压，以及R1、R2的总电压，共测量了五次，表格如下所示：
U1/V
U2/V
U/V
2、串 连接电路时开关没有断开 电流表的正负接线柱接反了 0.22 并联电路中干路电流等于各支路电流之和 电流没有单位 实验次数太少，结论有偶然性 换用不同规格的灯泡进行多次实验
【详解】
（1）[1]根据电流表的使用规则可知，电流表在使用时必须串联在被测电路中。
（2）[2]刚连完最后一根导线灯泡就亮了，说明连接电路时开关没有断开，当接完最后一根导线时，电路导通，使灯光发光。
（3）[3]由图乙可知，电流表指针反向偏转，这是因为电流从电流表的负接线柱流入，正接线柱流出，说明电流表的正负接线柱接反了。
（4）[4]要测量B处的电流，则应该使电流表串联在灯L2所在的支路中，如下图所示：
（5）[5]由图丁可知，A点的电流表选择的量程为0～0.6A，分度值都是0.02A ，A点电流表指针指在11小格处，所以读数是0.22A 。
（6）[6]因为
0.52A=0.3A+0.22A
所以可得出结论为，并联电路中干路电流等于各支路电流之和。
（7）[7]表格中电流应有单位，所以实验表格设计的不足之处是电流没有单位。
[8][9]表格中只有一组数据，得出的结论不具有普遍性，为避免实验的偶然性，使得出的结论具有普遍性，应换用不同规格的灯泡进行多次实验。
（8）[10]在不更换电流表位置的情况下，可以在支路上各接一个开关，使两灯都可以单独工作，也可以同时工作，即可达到实验要求，通过开关的通断，可以测出这三处的电流，电路如下图所示：
3、将电流表调零 0.22 断开 错误
【详解】
（1）[1]在闭合开关S前，小红发现电流表有示数，说明闭合开关前，电流表指针没有指在零刻度线上，这是由于电流表没有调零造成的，所以需要将电流表调零。
（2）[2]由如图乙所示电流表可知，其量程为0～0.6A，分度值为0.02A，示数为0.22A。
（3）[3][4]为了验证猜想，小红对调两个小灯泡在电路中的位置，为保护电路，操作时开关应该处于断开状态；最后发现仍是L1比L2更亮，说明灯的亮度与灯是否靠近电源正极无关，说明猜想错误。
