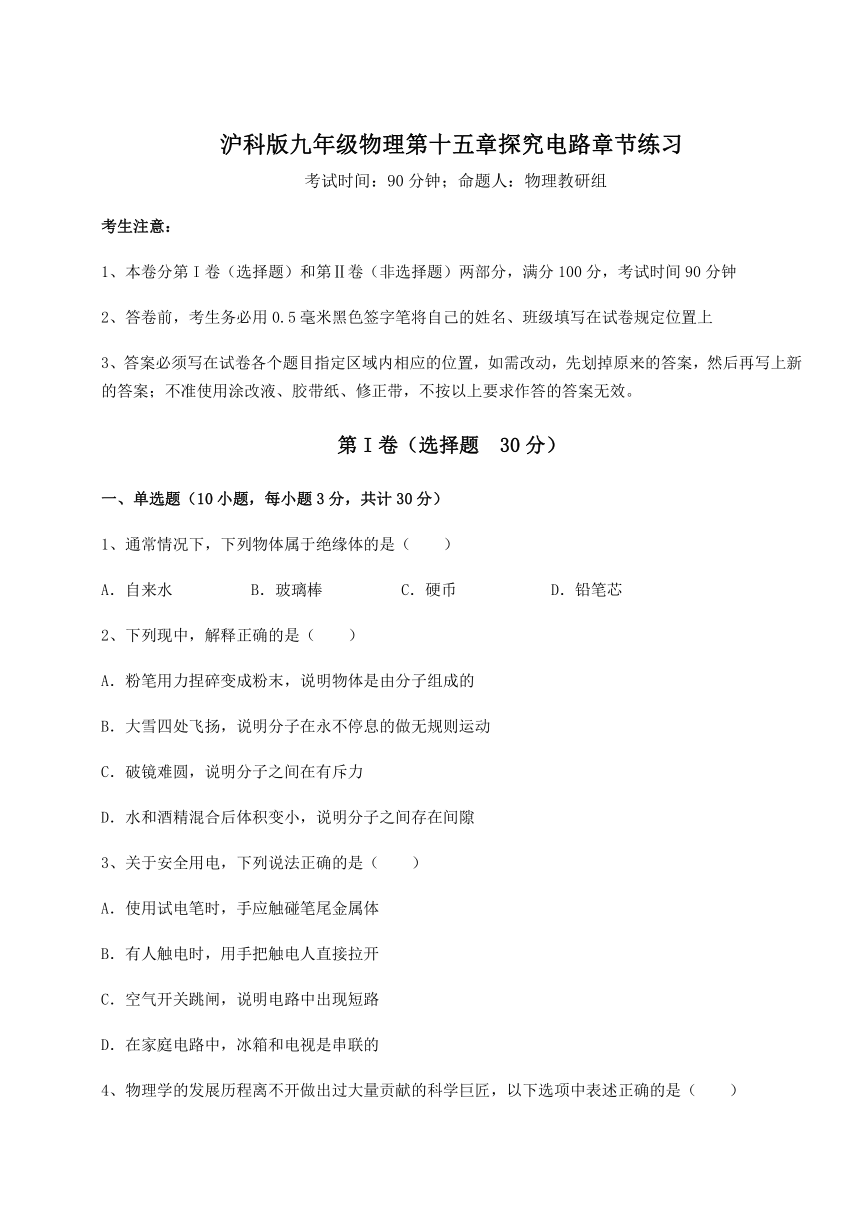

沪科版九年级物理第十五章探究电路章节练习试题（含详解）

沪科版九年级物理第十五章探究电路章节练习
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）
一、单选题（10小题，每小题3分，共计30分）
1、通常情况下，下列物体属于绝缘体的是（　　）
A．自来水 B．玻璃棒 C．硬币 D．铅笔芯
2、下列现中，解释正确的是（　　）
A．粉笔用力捏碎变成粉末，说明物体是由分子组成的
B．大雪四处飞扬，说明分子在永不停息的做无规则运动
C．破镜难圆，说明分子之间在有斥力
D．水和酒精混合后体积变小，说明分子之间存在间隙
3、关于安全用电，下列说法正确的是（　　）
A．使用试电笔时，手应触碰笔尾金属体
B．有人触电时，用手把触电人直接拉开
C．空气开关跳闸，说明电路中出现短路
D．在家庭电路中，冰箱和电视是串联的
4、物理学的发展历程离不开做出过大量贡献的科学巨匠，以下选项中表述正确的是（　　）
A．亚里士多德认为运动无需力维持
B．哥白尼用日心说否定了影响人类达千年之久的地心说
C．伽利略是实验物理学的先驱，他发现了万有引力定律
D．牛顿提出了狭义相对论理论，推动了物理学科新的发展

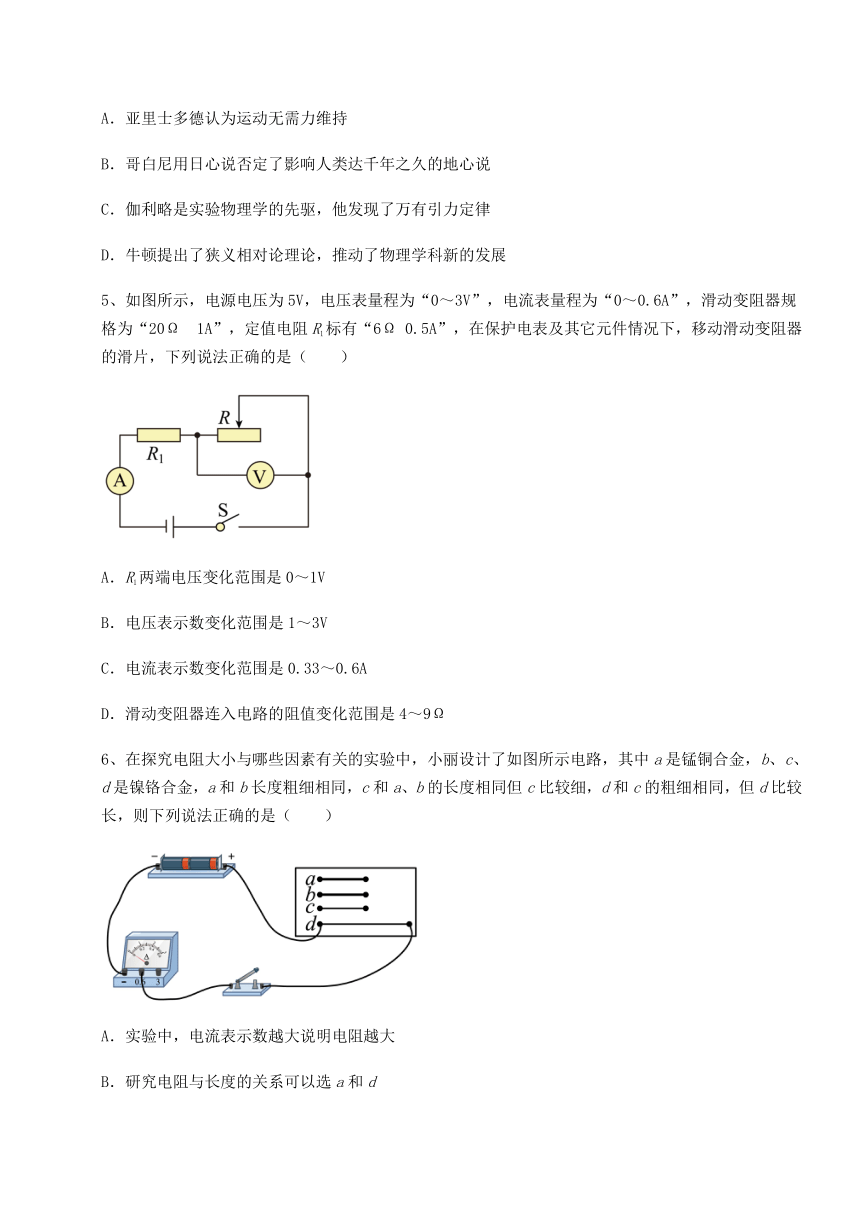

5、如图所示，电源电压为5V，电压表量程为“0～3V”，电流表量程为“0～0.6A”，滑动变阻器规格为“20Ω 1A”，定值电阻R1标有“6Ω 0.5A”，在保护电表及其它元件情况下，移动滑动变阻器的滑片，下列说法正确的是（　　）
A．R1两端电压变化范围是0～1V
B．电压表示数变化范围是1～3V
C．电流表示数变化范围是0.33～0.6A
D．滑动变阻器连入电路的阻值变化范围是4～9Ω
6、在探究电阻大小与哪些因素有关的实验中，小丽设计了如图所示电路，其中a是锰铜合金，b、c、d是镍铬合金，a和b长度粗细相同，c和a、b的长度相同但c比较细，d和c的粗细相同，但d比较长，则下列说法正确的是（　　）
A．实验中，电流表示数越大说明电阻越大
B．研究电阻与长度的关系可以选a和d
C．研究电阻与横截面积的关系可以选b和c
D．研究电阻与材料的关系可以选a和c

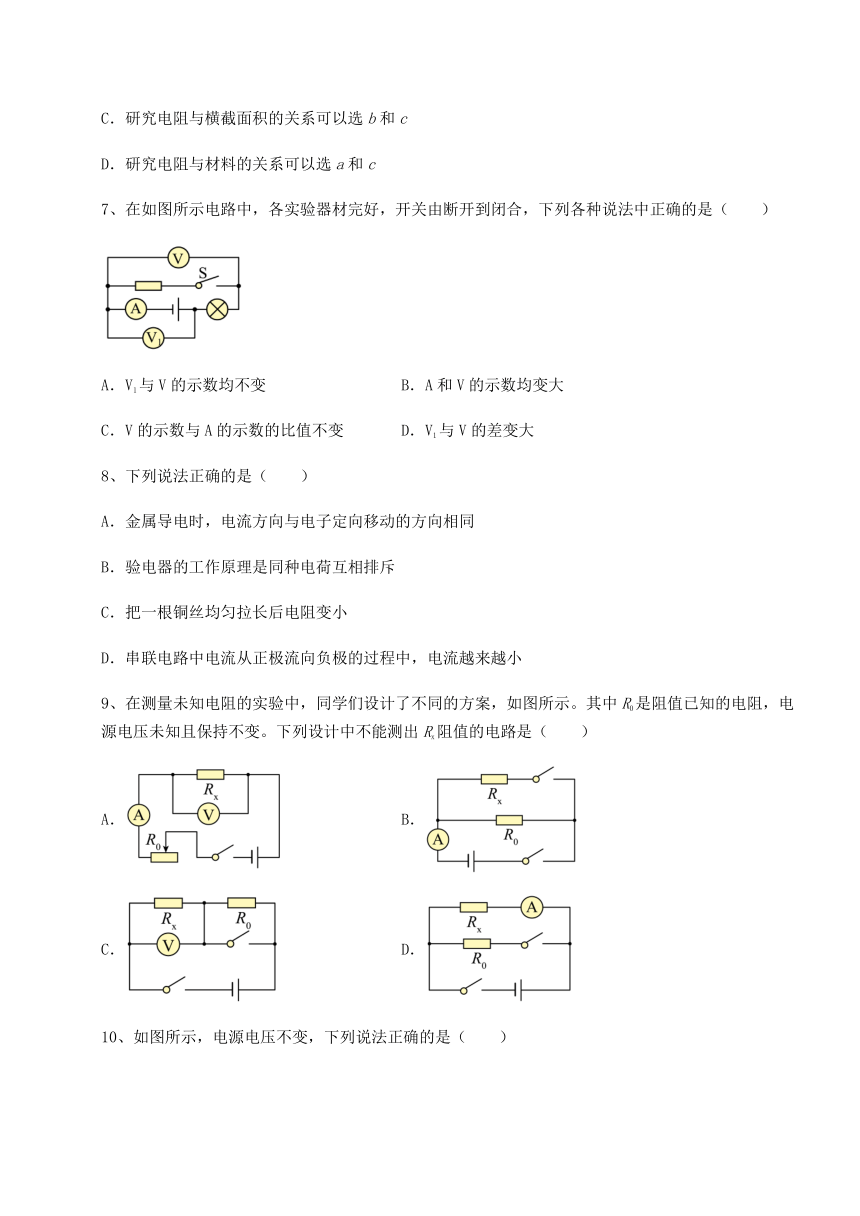

7、在如图所示电路中，各实验器材完好，开关由断开到闭合，下列各种说法中正确的是（　　）
A．V1与V的示数均不变 B．A和V的示数均变大
C．V的示数与A的示数的比值不变 D．V1与V的差变大
8、下列说法正确的是（　　）
A．金属导电时，电流方向与电子定向移动的方向相同
B．验电器的工作原理是同种电荷互相排斥
C．把一根铜丝均匀拉长后电阻变小
D．串联电路中电流从正极流向负极的过程中，电流越来越小
9、在测量未知电阻的实验中，同学们设计了不同的方案，如图所示。其中R0是阻值已知的电阻，电源电压未知且保持不变。下列设计中不能测出Rx阻值的电路是（　　）
A． B．
C． D．

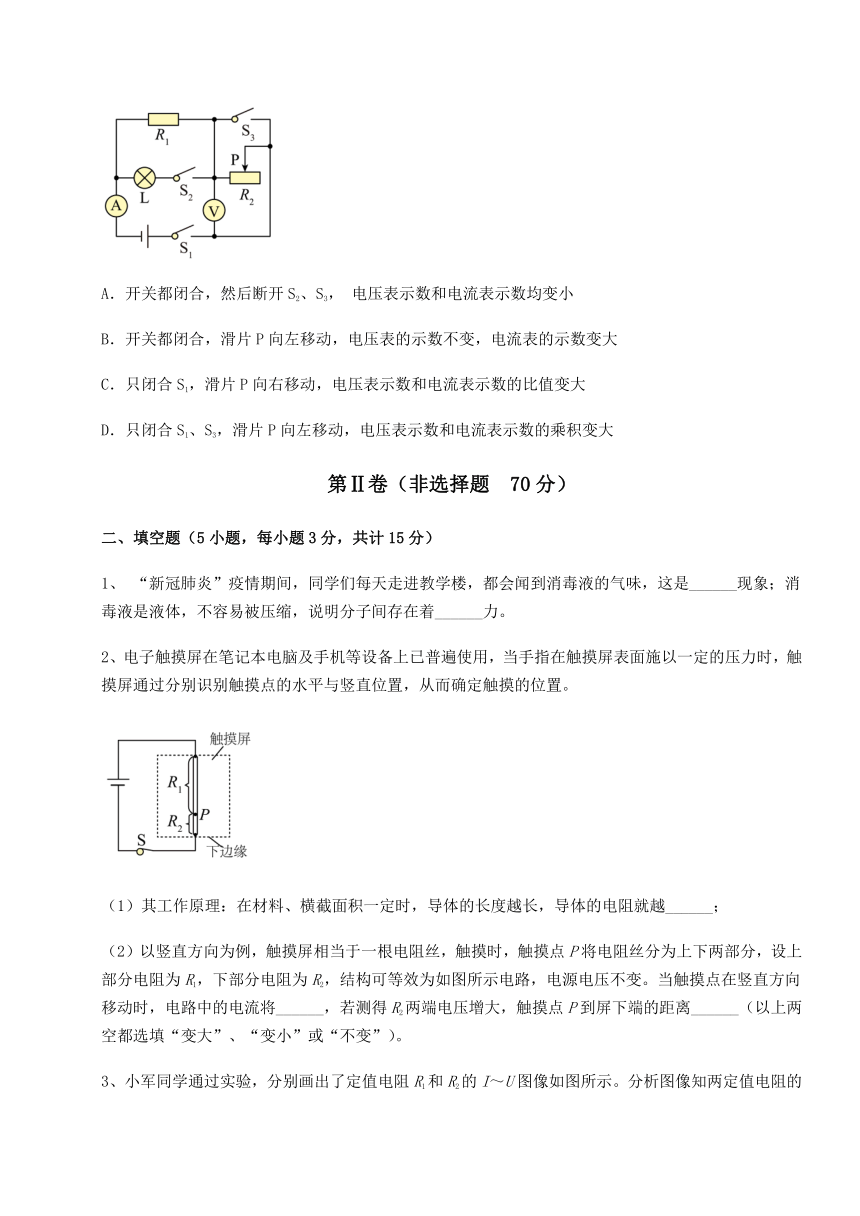

10、如图所示，电源电压不变，下列说法正确的是（　　）
A．开关都闭合，然后断开S2、S3， 电压表示数和电流表示数均变小
B．开关都闭合，滑片P向左移动，电压表的示数不变，电流表的示数变大
C．只闭合S1，滑片P向右移动，电压表示数和电流表示数的比值变大
D．只闭合S1、S3，滑片P向左移动，电压表示数和电流表示数的乘积变大
第Ⅱ卷（非选择题 70分）
二、填空题（5小题，每小题3分，共计15分）
1、 “新冠肺炎”疫情期间，同学们每天走进教学楼，都会闻到消毒液的气味，这是______现象；消毒液是液体，不容易被压缩，说明分子间存在着______力。
2、电子触摸屏在笔记本电脑及手机等设备上已普遍使用，当手指在触摸屏表面施以一定的压力时，触摸屏通过分别识别触摸点的水平与竖直位置，从而确定触摸的位置。
（1）其工作原理：在材料、横截面积一定时，导体的长度越长，导体的电阻就越______；
（2）以竖直方向为例，触摸屏相当于一根电阻丝，触摸时，触摸点P将电阻丝分为上下两部分，设上部分电阻为R1，下部分电阻为R2，结构可等效为如图所示电路，电源电压不变。当触摸点在竖直方向移动时，电路中的电流将______，若测得R2两端电压增大，触摸点P到屏下端的距离______（以上两空都选填“变大”、“变小”或“不变”）。

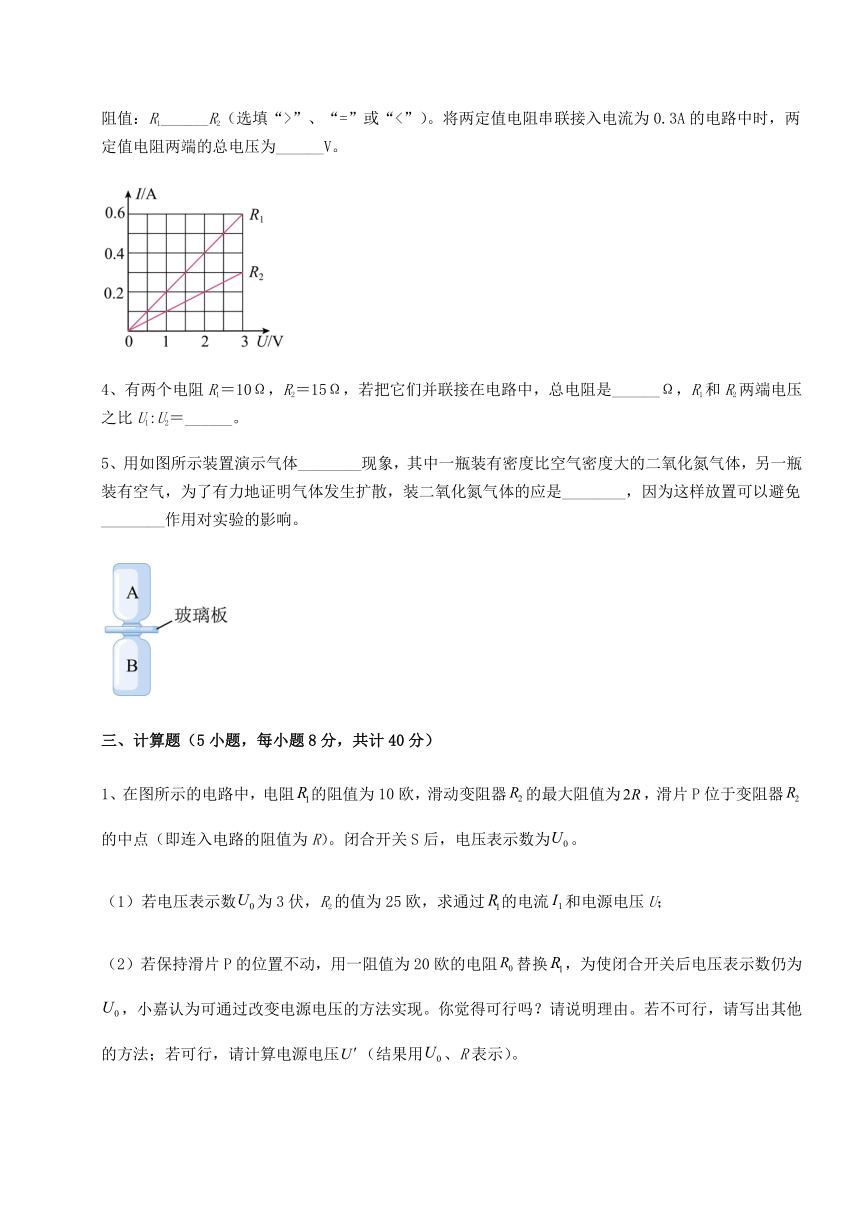

3、小军同学通过实验，分别画出了定值电阻R1和R2的I～U图像如图所示。分析图像知两定值电阻的阻值：R1______R2（选填“>”、“=”或“<”）。将两定值电阻串联接入电流为0.3A的电路中时，两定值电阻两端的总电压为______V。
4、有两个电阻R1＝10Ω，R2＝15Ω，若把它们并联接在电路中，总电阻是______Ω，R1和R2两端电压之比U1:U2＝______。
5、用如图所示装置演示气体________现象，其中一瓶装有密度比空气密度大的二氧化氮气体，另一瓶装有空气，为了有力地证明气体发生扩散，装二氧化氮气体的应是________，因为这样放置可以避免________作用对实验的影响。
三、计算题（5小题，每小题8分，共计40分）
1、在图所示的电路中，电阻的阻值为10欧，滑动变阻器的最大阻值为，滑片P位于变阻器的中点（即连入电路的阻值为R）。闭合开关S后，电压表示数为。
（1）若电压表示数为3伏，R2的值为25欧，求通过的电流和电源电压U；
（2）若保持滑片P的位置不动，用一阻值为20欧的电阻替换，为使闭合开关后电压表示数仍为，小嘉认为可通过改变电源电压的方法实现。你觉得可行吗？请说明理由。若不可行，请写出其他的方法；若可行，请计算电源电压（结果用、R表示）。
2、如图甲所示，是某课外活动小组设计了一个用电压表的变化来反映环境温度变化的电路。电源电压恒定不变，电压表的量程为0~3V，定值电阻=20Ω，是热敏电阻，其电阻随环境温度变化的关系如图乙所示，闭合开关S后，求：
（1）当环境温度为20℃时，电压表示数为2V时，求电源电压。
（2）在不损坏电压表的前提下，求至少要接入电路中的电阻值和此电路能测量的最高环境温度。
3、如图所示电路，电源电压恒定不变，定值电阻R1的阻值为30Ω。只闭合开关S1时，电流表示数为0.2A。再闭合开关S2，电流表示数为0.5A。求：
（1）电源电压为多少？
（2）定值电阻R2的阻值为多少？
4、如图甲所示的电路，电源电压U保持不变，R1＝20Ω，R2为滑动变阻器，图乙为R3的I﹣U图象。当S1闭合，S2断开时，若滑动变阻器的滑片P在a端，电流表示数为0.6A；若滑动变阻器的滑片P在b端，电压表示数为8V。求：
（1）R3的阻值；
（2）电源电压U；
（3）滑动变阻器R2的最大阻值；
（4）当S1、S2均闭合，滑动变阻器的滑片P从a端移到b端时，电流表的示数变化范围。
5、如图所示的电路中，电源电压保持不变，R1＝40Ω，R2＝20Ω，当开关S1闭合、S2断开时，电流表示数是0.3A，求：
（1）电源电压；
（2）S1、S2均闭合时，电流表示数。
四、实验探究（3小题，每小题5分，共计15分）
1、某小组同学做“用电流表、电压表测电阻”的实验，实验所用电源电压为9伏保持不变，电压表仅有“0~3V”量程完好，其他器材齐全且完好。他正确连接电路后，将滑片移到滑动变阻器阻值最大处，闭合开关，观察到电压表的指针位置如图（a）所示，电流表示数为0.3安。当他记录示数后，却发现无法再继续进行实验了。该小组中的同学分别提出了实验改进方案。
①小华同学：可以将原有电源换成电源电压为12伏的电源，继续进行实验；你认为小华同学的改进方案会出现的问题是___________________；
②小明同学：可以将原有电源换成电源电压为6伏的电源，继续进行实验。根据小明的方案，他正确连接了电路，实验操作规范，闭合开关后，发现电流表的示数如图（b），求此时电压表V的示数及对应的电阻Rx。_______________（第②小题需写出简要的计算过程及理由）
2、小明用如图所示的电路测量定值电阻R的值。
（1）闭合开关前，应将滑动变阻器的滑片P移动至______。（选填“A”或“B”）端；
（2）某次实验中，移动滑片使电压表示数为2.0V，此时电流表的指针位置如图所示，则电流表的示数为______A，本次测得R的阻值为______Ω；
（3）请你提出一种减小测量误差的措施______。
3、小明在做“探究电流与电阻关系”的实验中：
（1）请你按照图甲的电路图，以笔画线代替导线，将图乙未连接好的电路连接完整______。
（2）实验前，滑动变阻器的滑片应置于______（选填“A”或“B”）端，目的是______。
（3）连接电路后，闭合开关，移动滑动变阻器滑片P，发现电压表、电流表均有示数，但示数较小，无论怎样移动滑片，两电表示数均无变化，产生这一故障的原因可能是______。
（4）排除故障后，当电压表的示数为1.5V时，电流表的示数如图丁所示，则通过定值电阻的电流大小为 _____A，它的阻值是______Ω。
（5）用5Ω的电阻做完实验后，滑动变阻器滑片P不动；若将5Ω电阻换成10Ω电阻进行实验时，滑动变阻器滑片P应向______（选填“A”或“B”）调节，并保持电压表示数为______V不变，读出电流大小为0.15A。
（6）由此得到结论：电压一定时，______。
-参考答案-
一、单选题
1、B
【详解】
A．自来水含有矿物质阴阳离子，因此容易导电，是导体，故A不符合题意；
B．玻璃棒不容易导电，属于绝缘体，故B符合题意；
C．硬币是金属材质，容易导电，是导体，故C不符合题意；
D．铅笔芯的主要成分是石墨，石墨容易导电，是导体，故D不符合题意。
故选B。
2、D
【详解】
A．粉笔用力捏碎变成粉末，说明力能改变物体的形状。分子用肉眼看不到,粉末肉眼能看到，与分子无关，故A错误；
B．分子运动是无法直接用眼睛看到的，大雪飞扬属于机械运动，不是分子在运动，不能说明分子在不停做无规则运动，故B错误；
C．由于镜子破裂处的绝大多数分子间距离较大，大于分子直径的10倍，分子间的作用力就十分微弱，所以“破镜不能重圆”，此现象不能说明分子间有斥力，故C错误；
D．不同物质在相互接触彼此进入对方的现象叫扩散。水和酒精混合后体积变小，发生了扩散现象，说明分子之间存在间隙，故D正确。
故选D。
3、A
【详解】
A．使用测电笔时，人手不能接触笔尖，但必须接触笔尾金属体，故A正确；
B．当发现有人触电时，应该立即采取的措施是：迅速切断电源或用绝缘体挑开电线，不能用手拉开电线和触电的人，这样自己也会触电，故B错误；
C．空气开关跳闸，说明电路中电流太大，可能是发生短路，也可能是用电器总功率过大，故C错误；
D．在家庭电路中，每个用电器都是并联在电路中，这样可以互不影响，故D错误。
故选A。
4、B
【详解】
A．亚里士多德认为力是维持运动的原因，即运动需要力维持，故A错误。
B．哥白尼是著名的天文学家，自然科学的先驱，他用日心说否定了影响人类达千年之久的托勒密地心说，有力的推动了人类文明的进程，故B正确；
C．伽利略是实验物理学的先驱，他率先用望远镜观察天空，由此得到的关于天体运行的结果有力地支持了哥白尼的日心说；万有引力定律是牛顿建立的，故C错误；
D．1905年爱因斯坦提出了狭义相对论理论，牛顿在前人研究的基础上，构建了具有划时代意义的经典力学体系，故D错误。
故选B。
5、D
【详解】
ABC．由电路图可知，定值电阻R1与滑动变阻器R串联，电压表测滑动变阻器R两端的电压，电流表测电路中的电流。当滑动变阻器接入电路中的电阻为零时，电路中的电流
因串联电路中各处的电流相等，且电流表的量程为0～0.6A，滑动变阻器R允许通过的最大电流为1A，定值电阻R1允许通过的最大电流为0.5A，所以，电路中的最大电流I大=0.5A，即电流表的最大示数为0.5A，由欧姆定律可知R1两端的电压最大
U1大=I大R1=0.5A×6Ω=3V
因串联电路中总电压等于各分电压之和，所以变阻器两端电压最小，电压表的示数最小为
UR小=U-U1大=5V-3V=2V
电压表量程为0～3V，当电压表的示数UR大=3V时，滑动变阻器接入电路中的电阻最大，电路中的电流最小，此时R1两端的电压
U1小=U-UR大=5V-3V=2V
则电路中的最小电流
所以，电流表示数变化范围是0.33～0.5A，电压表示数变化范围是2～3V，R1两端电压变化范围是2～3V，故ABC错误；
D．电路中的最大电流I大=0.5A，电压表的示数最小为UR小=2V，滑动变阻器接入电路中的最小阻值
电路中的最小电流，电压表的示数最大为UR大=3V，滑动变阻器接入电路中的最大阻值
滑动变阻器连入电路的阻值变化范围是4～9Ω，故D正确。
故选D。
6、C
【详解】
A．实验中，电阻越大，对电流的阻碍作用越大，电流越小，故A错误；
B．选a和d两根电阻丝，材料不同， a是锰铜合金，d是镍铬合金，粗细也不同，长度也不同，无法比较，故B错误；
C．研究电阻与横截面积的关系，则需要粗细不同，材料相同，长度相同，故选b和c，故C正确；
D．研究电阻与材料的关系，需要选择材料不同，粗细相同，a和c材料不同，粗细也不同，故D错误。
故选C。
7、D
【详解】
AB．开关断开时，电路中不能形成通路，电流表A示数为0，电压表V、V1都测电源电压；当S闭合后，电阻与小灯泡串联，电路形成通路，电路中有电流且电流表测电路中电流，所以电流表示数变大；电压表V1测电源电压，由于电源电压不变，所以电压表V1示数不变；电压表V测电阻两端的电压，根据串联电路电压特点可知，电压表V的示数减小，故A、B错误；
CD．电压表V的示数减小，电流表示数变大，所以V的示数与A的示数的比值发生变化；开关断开时，V1与V的差为0，闭合后，V1与V的差变大，故C错误，D正确。
故选D。
8、B
【详解】
A．物理学中规定正电荷定向移动的方向为电流方向，金属导电时，靠的是自由电子，自由电子带负电荷，电流方向与电子定向移动的方向相反，故A错误；
B．带电体接触验电器时，两个金属箔片带同种电荷，同种电荷相互排斥使金属箔片分开，验电器的工作原理是同种电荷相互排斥，故B正确；
C．铜丝被均匀拉长之后，材料和温度不变，铜丝的横截面积变小、长度变长，铜丝的电阻变大，故C错误；
D．串联电路中电流处处相等，串联电路中电流从正极流向负极的过程中，电流不变，故D错误。
故选B。
9、D
【详解】
A．由图可知，Rx与R0串联，电压表测Rx两端压Ux，电流表测Rx电流Ix，根据可算出Rx的电阻，故A不符合题意；
B．由图可知，开关闭合时，Rx与R0并联，电流表测干路电流I，开关断开时，Rx未接入电路，电流表测R0电流I0，可得电源电压
Ux＝U0＝I0R0
闭合开关后，通过Rx电流
Ix＝I﹣I0
可测出Rx电阻
故B不符合题意；
C．开关S闭合时，R0短路，电压表测量电源电压U；开关S断开时，电压表测量Rx两端的电压Ux；根据串联电路总电压等于各分电压之和，得R0两端的电压
U0＝U﹣Ux
通过R0的电流
根据串联电路电流处处相等，通过Rx电流等于通过定值电阻电流Ix＝I0，则Rx电阻
故C不符合题意；
D．由电路图可知，当开关断开时，电路为Rx的简单电路，电流表Rx的电流；当开关S闭合时R0、Rx并联，电流表仍测Rx电流，所以无法求通过R0的电流，不能计算出电源电压，所以不能求出Rx阻值，故D符合题意。
故选D。
10、C
【详解】
A．开关都闭合时，R2与电压表被短路，此时电压表无示数，L与R1并联，电流表测总电流。断开S2、S3后，R1与R2串联，电压表测R2电压，此时电路总电阻变大，由可知电路中的电流变小，电流表的示数变小，电压表由无示数变为有示数，即电压表的示数变大，故A错误；
B．开关都闭合时，R2与电压表被短路，移动滑片对电路无影响，电压表和电流表的示数都不变，故B错误；
C．只闭合S1，R1与R2串联，电压表测R2电压，电流表测串联电路电流，滑片右移时R2的阻值变大，由于电压表与电流表的比值等于R2的阻值，则电压表示数和电流表示数比值变大，故C正确；
D．只闭合S1、S3，电路中只有R1，电流表测电路电流，电压表被短路示数为0，则无论怎样移动滑片，电压表与电流表的示数乘积都为0，故D错误。
故选C。
二、填空题
1、扩散 斥
【详解】
[1]走进教学楼能闻到消毒液的气味，是由于消毒液分子在永不停息地做无规则运动，扩散到人的鼻子中，因此能闻到消毒液的气味。
[2]消毒液是液体，不容易被压缩，说明分子间存在相互作用的斥力，阻碍消毒液分子被进一步压缩。
2、大 不变 变大
【详解】
（1）[1]电阻的大小与材料、横截面积和长度有关，在材料、横截面积一定时，导体的长度越长，导体的电阻就越大。
（2）[2]由题意可知，整根电阻丝的电阻R不变，电源电压U不变，由可知电路中的电流不变，所以当触摸点在竖直方向移动时，电路中的电流不变。
[3]两电阻串联，R2两端电压U2变大，由U2=IR2可知，I不变，则电阻R2阻值变大，触摸点P到屏下端的距离变大。
3、< 4.5
【详解】
[1]由上图可知，当R1和R2的电压为3V时，通过R1和R2的电流分别为
I1=0.6A
I2=0.3A
根据欧姆定律
R1[2]将两定值电阻串联接入电流为0.3A的电路中时，由串联电阻的规律及欧姆定律，电阻两端的电压为
U=IR=I(R1+R2)=0.3A× (5Ω+10Ω)=4.5V
4、6 1:1
【详解】
[1]已知R1＝10Ω，R2＝15Ω若把它们并联接在电路中，由 得总电阻为
[2]由于并联电路中各个支路两端相等，因此R1和R2两端电压之比
5、扩散 B瓶 重力
【详解】
[1]如图所示装置，在抽掉玻璃板后，两个玻璃中的气体颜色都变成了二氧化氮的红棕色，但颜色比混合前的稍淡，这说明两种气体相互进入了对方，所以是用来演示气体扩散现象的。
[2][3]二氧化氮气体的颜色是红棕色的，而且比空气的密度大，空气要处于二氧化氮气体的上方，所以装二氧化氮气体的应是B瓶。因为密度较大的二氧化氮如果放在上方，那么在重力的影响下，二氧化氮也会混到空气中，所以将装有空气的玻璃瓶放在上方可以避免重力作用对实验的影响。
三、计算题
1、（1）0.3A， 10.5V；（2）可行，
【详解】
解：（1）由图可知，电阻R1和变阻器R2串联，电压表测量R1两端的电压，通过R1的电流
电源电压
U=I1(R1+R2)=0.3A×(10Ω+25Ω)=10.5V
（2）保持滑片P的位置不动，R2=R，用一阻值为20欧的电阻替换，此时R0=20Ω，由串联分压可知，电压表的示数变大，如果电压表示数仍为，可以通过改变电源电压的方法实现，此时通过电路的电流
此时电源电压
答：（1）通过的电流是0.3A，电源电压是10.5V；
（2）可行，电源电压是。
2、（1）6V；（2）20Ω，40℃
【详解】
解：（1）电压表示数为2V时，定值电阻=20Ω，电流为
当环境温度为20℃时，根据图乙可知，此时热敏电阻的阻值为40Ω，则电源电压为
（2）在不损坏电压表的前提下，则电压表的最大示数为3V，定值电阻=20Ω，电路中最大电流为
总电阻最小为
热敏电阻的阻值为
根据图乙可知，此时的温度为40℃。
答：（1）电源电压为6V；
（2）至少要接入电路中的电阻值为20Ω和此电路能测量的最高环境温度为40℃。
3、（1）6V；（2）20Ω
【详解】
解：（1）只闭合开关S1时，只有定值电阻R1工作，此时电流表示数为0.2A，定值电阻R1的阻值为30Ω，电源电压为
（2）再闭合开关S2，电流表示数为0.5A，两电阻并联，电流表测量干路电流，那么通过定值电阻R2的电流为
定值电阻R2的阻值为
答：（1）电源电压为6V；
（2）定值电阻R2的阻值为20Ω。
4、（1）20Ω；（2）12V；（3）40Ω；（4）1.2A～0.8A
【详解】
解：（1）由图乙可知，当R3两端的电压
U0＝6V
通过的电流
I0＝0.3A
根据欧姆定律，可得R3的阻值
（2）当S1闭合，S2断开时，滑片P在a端，电路为R1的简单电路，电流表测电路中的电流，电源电压
U＝IaR1＝0.6A×20Ω＝12V
（3）当S1闭合，S2断开时，滑片P在b端，R1与R2的最大阻值串联，电压表测R2两端的电压，电流表测电路中的电流，因串联电路中总电压等于各分电压之和，所以，R1两端的电压
U1＝U﹣U2＝12V﹣8V＝4V
由欧姆定律，电路的电流为
因串联电路中各处的电流相等，由欧姆定律，
（4）当S1、S2均闭合，R1、R2串联后与R3并联，电流表测干路电流，当滑片P在a端时，R2连入电路的电阻为0Ω，R1与R3并联；当滑片P在b端时，R2连入电路的电阻最大，此时R1与变阻器的最大电阻串联后再与R3并联，根据串联电阻大于其中任一电阻，可知R1与变阻器的最大电阻串联后的电阻大于R1，根据并联电阻的规律可知，当滑片P在b端时，电路的电阻最大，当滑片P在a端时电路的总电阻最小。滑片P在a端时电流表示数最大，由欧姆定律和并联电路电流的规律，电流表的最大示数为
当滑片P在b端时，此时电流表示数最小，根据串联电阻的规律及欧姆定律，通过R1和变阻器支路的电流为
根据并联电路电流的规律，最小电流为
所以，滑动变阻器的滑片P从a端移到b端时，电流表的示数变化范围是1.2A～0.8A。
答：（1）R3的阻值为20Ω；
（2）电源电压为12V；
（3）滑动变阻器R2的最大阻值为40Ω；
（4）滑动变阻器的滑片P从a端移到b端时，电流表的示数变化范围是1.2A～0.8A。
5、（1）12V；（2）0.9A
【详解】
解：（1）由电路图可知，当开关S1闭合、S2断开时，电路为R1的简单电路，电流表测量电路中的电流，由可得，电源电压
U＝I1R1＝0.3A×40Ω＝12V
（2）S1、S2均闭合时，R1、R2并联，电流表测量干路电流；通过R2的电流
由于并联电路中各支路互不影响，因此通过R1的电流仍为0.3A，并联电路中，干路电流等于各支路电流之和，所以干路电流（电流表示数）
I＝I1+I2＝0.3A+0.6A＝0.9A
答：（1）电源电压为12V；
（2）S1、S2均闭合时，电流表示数为0.9A。
四、实验探究
1、见解析
见解析
【详解】
①[1]将电源电压由9V换成12V，电源电压升高，由串联电路分压规律可知，滑动变阻器滑片处于阻值最大处时，待测电阻两端电压会大于3V，超过电压表的量程。
②[2]滑动变阻器的最大阻值为
将原有电源换成电源电压为6V后，电源电压降低，由于定值电阻阻值不变，当开关闭合时，滑动变阻器阻值仍处于最大位置，由欧姆定律可知，此时电流表示数会小于0.3A，所以电流表示数应为0.2A。闭合开关，滑动变阻器两端的电压为
待测电阻两端的电压即电压表V的示数为
Ux=U'-U'2=6V-4V=2V
则待测电阻Rx的阻值为
2、B 0.16 12.5 多次测量后求平均值
【详解】
（1）[1]闭合开关前，滑动变阻器的滑片应滑到阻值最大处，保护电路，即最右端B处。
（2）[2]电流表选用小量程，分度值为0.02A，此时电流表的指针位置如图所示，则电流表的示数为0.16A。
[3]电压表示数为2.0V，电流表的示数为0.16A，根据欧姆定律可得
（3）[4]可以通过多次测量求平均值来减小测量误差。
3、 B 保护电路 滑动变阻器同时接下接线柱 0.3 5 B 1.5 电流与电阻成反比
【详解】
（1）[1]由电路图可知，滑动变阻器串联接入电路，且滑动变阻器按一上一下原则接入，如下图所示：
（2）[2][3]实验前，为保护电路，滑动变阻器的滑片应滑到阻值最大处，故由电路图可知，滑动变阻器的滑片应置于B端。
（3）[4]由题意可知，电流表有示数，则电路处于通路状态，但无论怎样移动滑片，两电表示数均无变化，则说明滑动变阻器失去调节电阻功能，故原因可能是滑动变阻器同时接入了两个下接线柱。
（4）[5][6]由图丁可知，电流表接小量程，故可知通过定值电阻的电流大小为I=0.3A，由欧姆定律可得，定值电阻的阻值为
（5）[7][8]要探究电流与电阻的关系，则应控制电阻两端电压不变，故可知将5Ω电阻换成10Ω电阻进行实验时，应控制10Ω电阻两端电压保持1.5V不变，由串联电路电阻等比例分压可知，此时应增大滑动变阻器接入电路中的阻值，故应将滑动变阻器的滑片P向B端调节，保持电压表示数为1.5V不变。
（6）[9]由实验数据可知，当电阻两端电压不变时，电阻的阻值与流过电阻的电流的乘积不变，即电压一定时，电流与电阻成反比。
