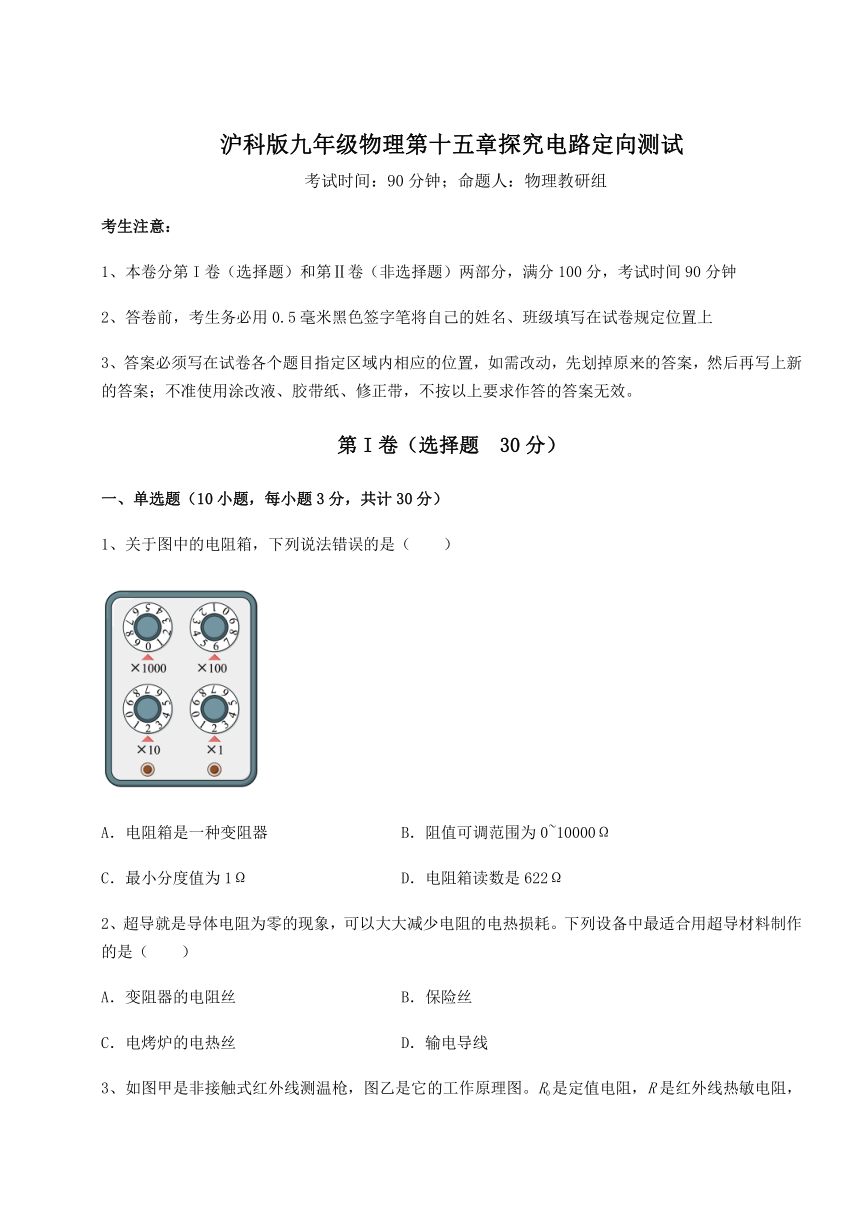

沪科版九年级物理第十五章探究电路定向测试
考试时间:90分钟;命题人:物理教研组
考生注意:
1、本卷分第I卷(选择题)和第Ⅱ卷(非选择题)两部分,满分100分,考试时间90分钟
2、答卷前,考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置,如需改动,先划掉原来的答案,然后再写上新的答案;不准使用涂改液、胶带纸、修正带,不按以上要求作答的答案无效。
第I卷(选择题 30分)
一、单选题(10小题,每小题3分,共计30分)
1、关于图中的电阻箱,下列说法错误的是(  )
A.电阻箱是一种变阻器 B.阻值可调范围为0~10000Ω
C.最小分度值为1Ω D.电阻箱读数是622Ω
2、超导就是导体电阻为零的现象,可以大大减少电阻的电热损耗。下列设备中最适合用超导材料制作的是(  )
A.变阻器的电阻丝 B.保险丝
C.电烤炉的电热丝 D.输电导线

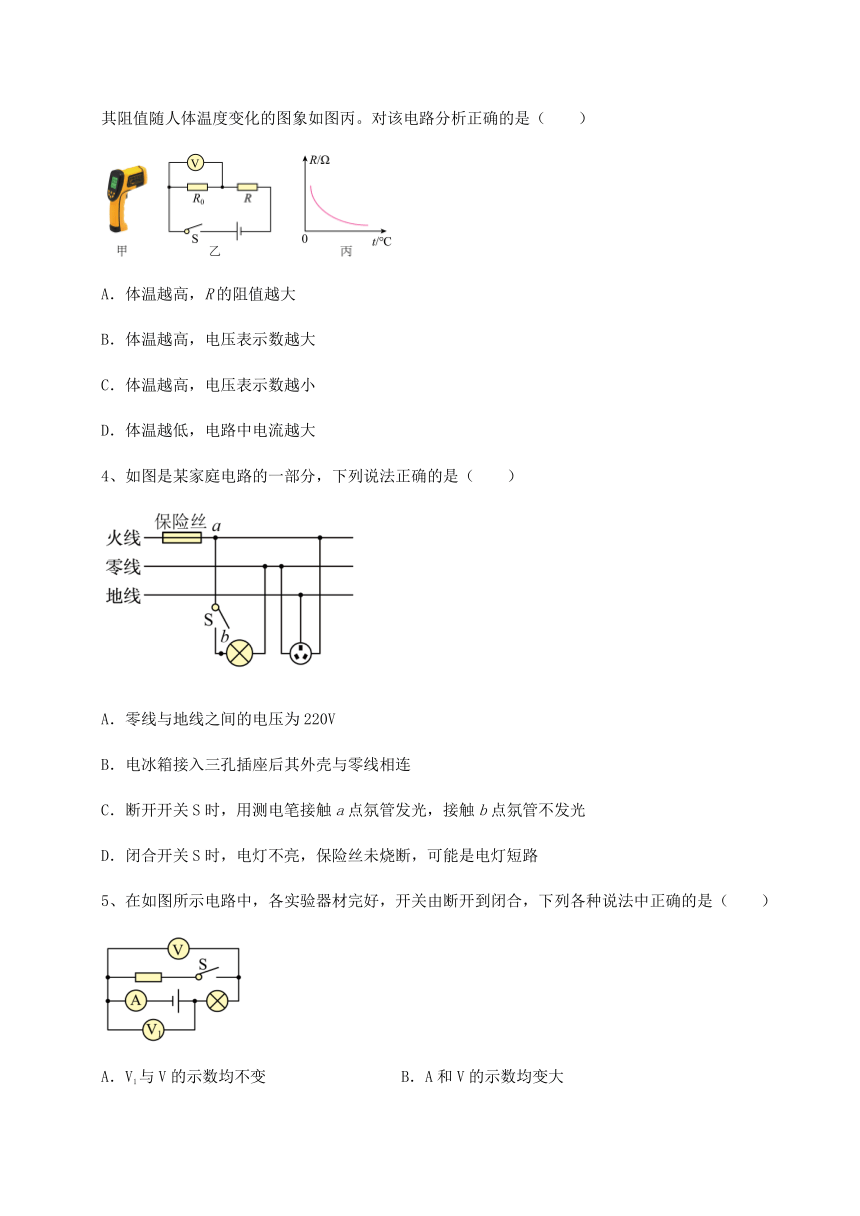

3、如图甲是非接触式红外线测温枪,图乙是它的工作原理图。R0是定值电阻,R是红外线热敏电阻,其阻值随人体温度变化的图象如图丙。对该电路分析正确的是(  )
A.体温越高,R的阻值越大
B.体温越高,电压表示数越大
C.体温越高,电压表示数越小
D.体温越低,电路中电流越大
4、如图是某家庭电路的一部分,下列说法正确的是(  )
A.零线与地线之间的电压为220V
B.电冰箱接入三孔插座后其外壳与零线相连
C.断开开关S时,用测电笔接触a点氛管发光,接触b点氛管不发光
D.闭合开关S时,电灯不亮,保险丝未烧断,可能是电灯短路
5、在如图所示电路中,各实验器材完好,开关由断开到闭合,下列各种说法中正确的是(  )
A.V1与V的示数均不变 B.A和V的示数均变大
C.V的示数与A的示数的比值不变 D.V1与V的差变大
6、下列现象能说明分子在做无规则运动的是(  )
A.秋天落叶纷飞 B.气体容易被压缩
C.百合花散发着浓郁的香气 D.把瓶子中的水倒入杯中
7、下列现象中,不能用分子动理论解释的是(  )
A.湿衣服在阳光下逐渐晒干
B.海绵很容易被压缩
C.春天,校园里花香扑鼻
D.酒精和水混合后总体积变小
8、如图所示,电源电压不变,下列说法正确的是(  )
A.开关都闭合,然后断开S2、S3, 电压表示数和电流表示数均变小
B.开关都闭合,滑片P向左移动,电压表的示数不变,电流表的示数变大
C.只闭合S1,滑片P向右移动,电压表示数和电流表示数的比值变大
D.只闭合S1、S3,滑片P向左移动,电压表示数和电流表示数的乘积变大

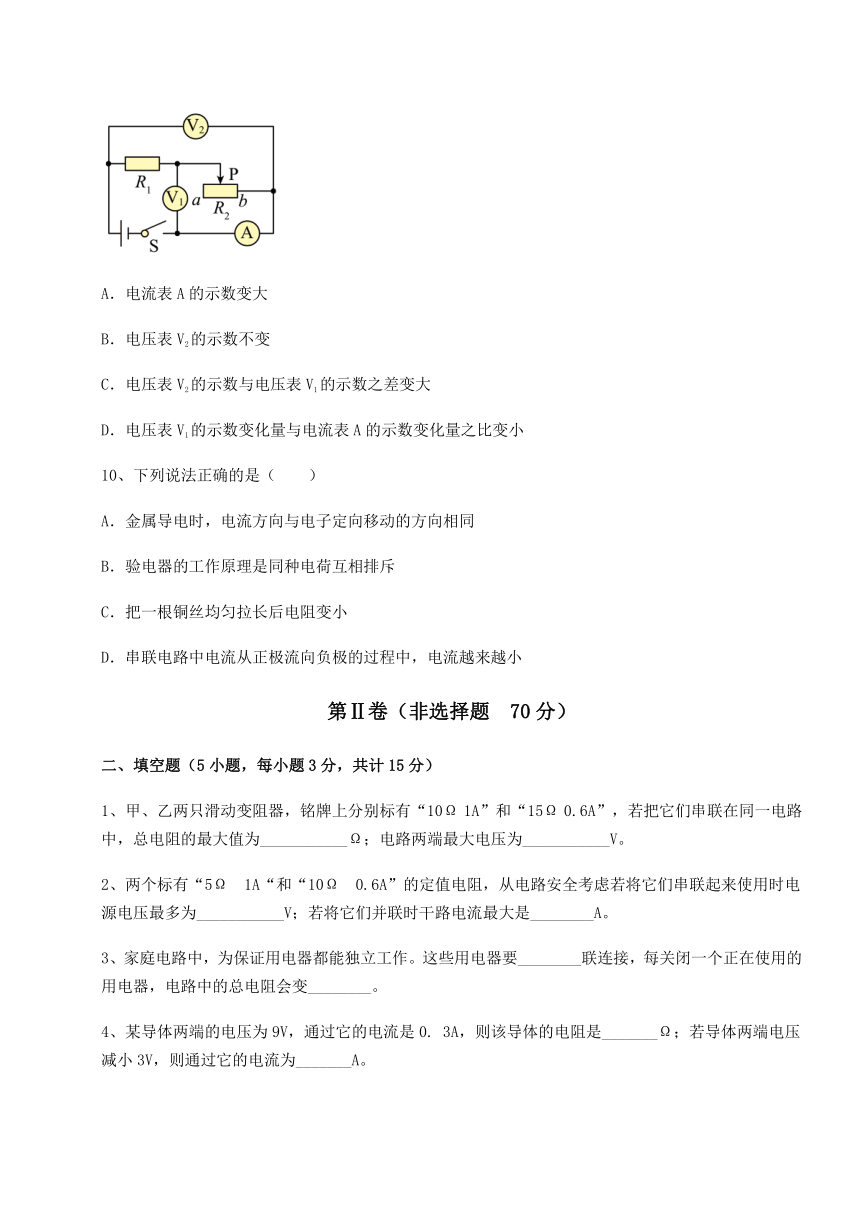

9、如图所示,电源恒定不变,R1为定值电阻,R2为滑动变阻器。闭合开关S后,滑动变阻器的滑片P从a端向b端移动的过程中,下列判断不正确的是(  )
A.电流表A的示数变大
B.电压表V2的示数不变
C.电压表V2的示数与电压表V1的示数之差变大
D.电压表V1的示数变化量与电流表A的示数变化量之比变小
10、下列说法正确的是(  )
A.金属导电时,电流方向与电子定向移动的方向相同
B.验电器的工作原理是同种电荷互相排斥
C.把一根铜丝均匀拉长后电阻变小
D.串联电路中电流从正极流向负极的过程中,电流越来越小
第Ⅱ卷(非选择题 70分)
二、填空题(5小题,每小题3分,共计15分)
1、甲、乙两只滑动变阻器,铭牌上分别标有“10Ω 1A”和“15Ω 0.6A”,若把它们串联在同一电路中,总电阻的最大值为___________Ω;电路两端最大电压为___________V。
2、两个标有“5Ω 1A“和“10Ω 0.6A”的定值电阻,从电路安全考虑若将它们串联起来使用时电源电压最多为___________V;若将它们并联时干路电流最大是________A。
3、家庭电路中,为保证用电器都能独立工作。这些用电器要________联连接,每关闭一个正在使用的用电器,电路中的总电阻会变________。
4、某导体两端的电压为9V,通过它的电流是0. 3A,则该导体的电阻是_______Ω;若导体两端电压减小3V,则通过它的电流为_______A。
5、导体的电阻是导体本身的一种性质,它的大小可由公式计算得到,其中l表示导体的长度,S表示导体的横截面积,ρ是导体的电阻率。那么根据你所学的知识判断影响电阻率ρ大小的因素是______。
三、计算题(5小题,每小题8分,共计40分)

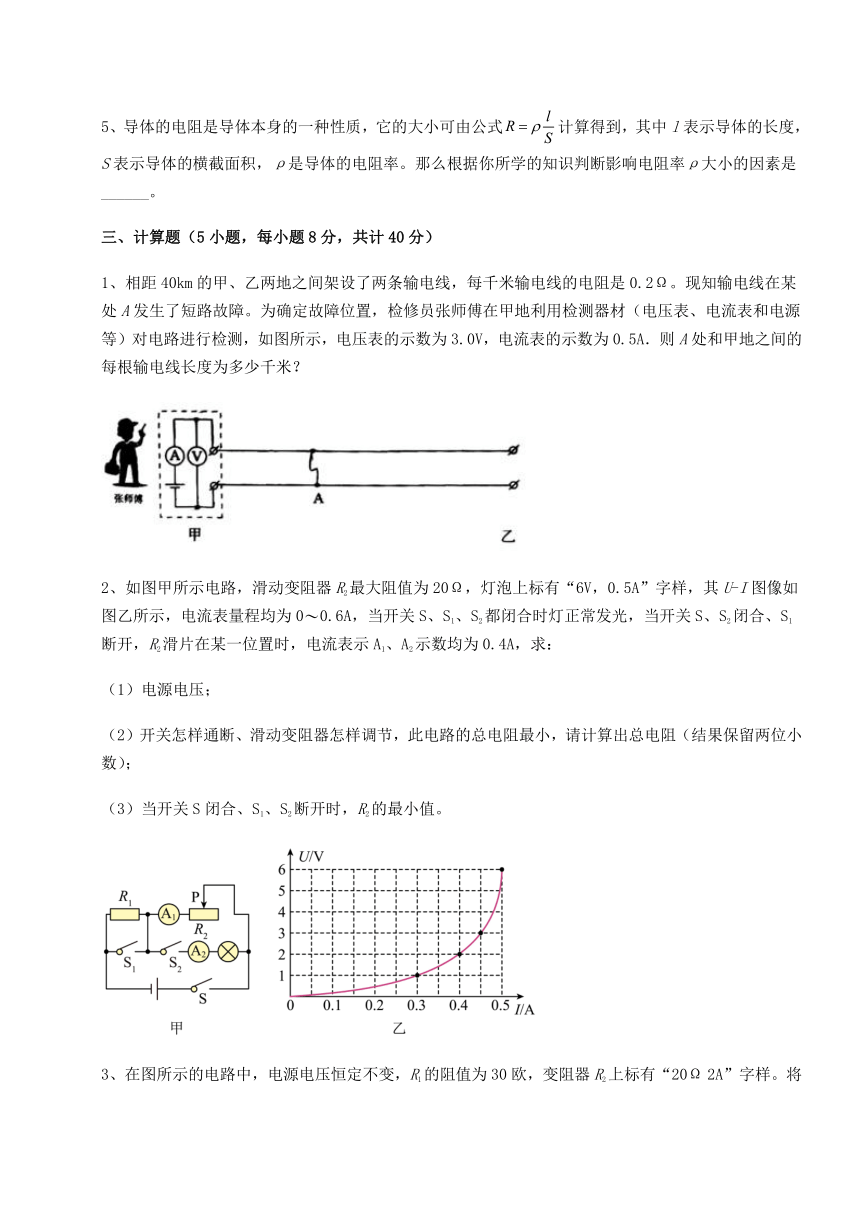

1、相距40km的甲、乙两地之间架设了两条输电线,每千米输电线的电阻是0.2Ω。现知输电线在某处A发生了短路故障。为确定故障位置,检修员张师傅在甲地利用检测器材(电压表、电流表和电源等)对电路进行检测,如图所示,电压表的示数为3.0V,电流表的示数为0.5A.则A处和甲地之间的每根输电线长度为多少千米?
2、如图甲所示电路,滑动变阻器R2最大阻值为20Ω,灯泡上标有“6V,0.5A”字样,其U-I图像如图乙所示,电流表量程均为0 0.6A,当开关S、S1、S2都闭合时灯正常发光,当开关S、S2闭合、S1断开,R2滑片在某一位置时,电流表示A1、A2示数均为0.4A,求:
(1)电源电压;
(2)开关怎样通断、滑动变阻器怎样调节,此电路的总电阻最小,请计算出总电阻(结果保留两位小数);
(3)当开关S闭合、S1、S2断开时,R2的最小值。
3、在图所示的电路中,电源电压恒定不变,R1的阻值为30欧,变阻器R2上标有“20Ω 2A”字样。将变阻器R2的滑片P移到某一位置后,闭合电键S,通过R1的电流为0.2安,电流表A2的示数为如图所示。求:
(1)电源电压U;
(2)通过电阻R2的电流;
(3)继续移动滑动变阻器R2的滑片P,则电流表A2示数的最大变化量 。
4、在如图的电路中,R1=10Ω、R2=20Ω、R3=30Ω,电源电压恒定不变。当S1闭合,S2 断开时,电流表的读数为0.3A。求:
①电源电压;
②S1、S2均断开时,R2两端的电压;
③S1、S2均闭合时,干路中的总电流;
④S1断开、S2闭合时,干路中的总电流。(保留两位小数)
5、在图所示电路中,电源电压为12伏且不变,R1的阻值为10欧,滑动变阻器R2标有“50Ω 2A”字样,求:
(1)通过电阻R1的电流I1;
(2)移动滑动变阻器的滑片P,在保证电路中各元件不损坏的情况下,滑动变阻器接入电路的最小阻值R2min。
四、实验探究(3小题,每小题5分,共计15分)
1、小明在做“探究电流与电阻关系”的实验中:
(1)请你按照图甲的电路图,以笔画线代替导线,将图乙未连接好的电路连接完整______。
(2)实验前,滑动变阻器的滑片应置于______(选填“A”或“B”)端,目的是______。
(3)连接电路后,闭合开关,移动滑动变阻器滑片P,发现电压表、电流表均有示数,但示数较小,无论怎样移动滑片,两电表示数均无变化,产生这一故障的原因可能是______。
(4)排除故障后,当电压表的示数为1.5V时,电流表的示数如图丁所示,则通过定值电阻的电流大小为 _____A,它的阻值是______Ω。
(5)用5Ω的电阻做完实验后,滑动变阻器滑片P不动;若将5Ω电阻换成10Ω电阻进行实验时,滑动变阻器滑片P应向______(选填“A”或“B”)调节,并保持电压表示数为______V不变,读出电流大小为0.15A。
(6)由此得到结论:电压一定时,______。
2、在探究“通过导体的电流I与导体两端的电压U关系”时,老师为同学们准备了如下器材:电源、电流表、电压表、不同阻值的定值电阻、开关、滑动变阻器和导线若干。甲、乙小组选用不同阻值的电阻进行实验。
(1)该探究实验的自变量是___________,控制变量是___________;
(2)请在虚线框中画出相应的电路图;(_______)
(3)连接电路时,开关应处于___________状态;(选填“闭合”或“断开”)
(4)甲、乙小组同学设计完成了实验,将实验数据整合后,在同一坐标系中绘制出了两个电阻的I-U图像,如图所示。由图像可知,___________一定时,通过它的电流与其两端电压成___________比,进一步分析可知,甲乙两小组使用的定值电阻阻值___________(选填“相同”或“不同”);
(5)完成以上探究后,同学们接着探究了通过导体的电流I与导体电阻R的关系,请设计出所需的实验数据记录表。(________)
3、在探究影响导体电阻大小的因素时,小明作出了如下猜想:
导体的电阻可能与:①导体的长度有关;②导体的横截面积有关;③导体的材料有关。
实验室提供了4根电阻丝,其规格、材料如表所示。
编号 材料 长度/m 横截面积/mm2
A 镍铬合金 0.5 0.5
B 镍铬合金 1.0 0.5
C 镍铬合金 0.5 1.0
D 锰铜合金 0.5 0.5
(1)按照如图所示“探究影响导体电阻大小因素”的实验电路,在M、N之间分别接上不同的导体,通过观察______来比较导体电阻的大小,这种实验方法叫______法,小灯泡在电路中的作用还有______;
(2)为了验证上述猜想①,应该选用编号______两根电阻丝分别接入电路进行实验;
(3)分别将A和D两电阻丝接入如图电路中M、N两点间,电流表示数不相同,由此,初步得到的结论是:当长度和横截面积相同时,导体电阻跟______有关。
-参考答案-
一、单选题
1、B
【详解】
A.可以通过调节旋钮从而改变电阻,故电阻箱是一种变阻器,故A正确,A不符合题意;
B.电阻箱只能调节整数位,不能涉及小数,阻值可调范围为0~9999Ω,故B错误,B符合题意;
C.最小的是×1,代表个位上的数,最小的每一格是1Ω,故C正确,C不符合题意;
D.此时电阻箱千位上为零,百位数为6,十位数为2,个位数为2,故读数为622Ω,故D正确,D不符合题意。
故选B。
2、D
【详解】
A.变阻器在调节时,要较明显的改变电阻,电阻丝的电阻率应该较大,故A不符合题意;
B.保险丝的作用是在家庭电路电流过大时,自动熔断,保护电路。所以应在短时间内产生大量的热量,故B不符合题意;
C.电烤箱通过电热丝通电时发热把食品烤熟的,超导材料电阻为零,通电时不发热,故C不符合题意;
D.输电导线用超导材料制作,可以大大减少输电时因发热损失的电能,故D符合题意。
故选D。
3、B
【详解】
A.由图丙知,随着温度升高,热敏电阻R的阻值变小,故A错误;
BC.由图乙知,热敏电阻R与定值电阻R0串联在电路中,电压表测R0两端的电压。体温升高时,R的阻值变小,据串联电路的分压特点知,R分去的电压变小,则R0分得的电压变大,即电压表的示数变大,故B正确,C错误;
D.体温变低时,R的电阻变大,电路中的总电阻变大,而电源电压不变,据知,电路中的电流变小,故D错误。
故选B。
4、C
【详解】
A.零线与地线之间的电压为0V,故A错误;
B.电冰箱接入三孔插座后其外壳应与地线相连,故B错误;
C.断开开关S时,a点可看作在火线上,b点看作在零线上,所以用测电笔接触a点氛管发光,接触b点氛管不发光,故C正确;
D.若电灯短路,则电路中电流会过大,保险丝会烧断,所以闭合开关S时,电灯不亮,保险丝未烧断,不可能是因为电灯短路,故D错误。
故选C。
5、D
【详解】
AB.开关断开时,电路中不能形成通路,电流表A示数为0,电压表V、V1都测电源电压;当S闭合后,电阻与小灯泡串联,电路形成通路,电路中有电流且电流表测电路中电流,所以电流表示数变大;电压表V1测电源电压,由于电源电压不变,所以电压表V1示数不变;电压表V测电阻两端的电压,根据串联电路电压特点可知,电压表V的示数减小,故A、B错误;
CD.电压表V的示数减小,电流表示数变大,所以V的示数与A的示数的比值发生变化;开关断开时,V1与V的差为0,闭合后,V1与V的差变大,故C错误,D正确。
故选D。
6、C
【详解】
A.秋天落叶纷飞,是宏观物体的运动,不是分子的运动,故A不符合题意;
B.气体容易被压缩,说明分子间存在间隙,不属于分子热运动,故B不符合题意;
C.百合花散发着浓郁的香气,是气体分子无规则运动的结果,属于分子热运动,故C符合题意;
D.把瓶子中的水倒入杯中,属于机械运动,不是分子热运动,故D不符合题意。
故选C。
7、B
【详解】
分子动理论包括:物质是由大量分子组成的,分子在永不停息地做无规则运动,分子间存在着相互的引力和斥力。
A.湿衣服在阳光下晾晒时,由于温度较高,衣服上的水分子运动速度加快,所以衣服逐渐变干,与分子动理论有关,故A不符合题意;
B.海绵很容易被压缩,海绵受力时形状发生改变,是宏观物体的运动,与分子动理论没有关系,故B符合题意;
C.校园里花香扑鼻,是花香分子扩散到空气中的结果,与分子动理论有关,故C不符合题意;
D.分子之间存在间隙,所以酒精和水混合后总体积变小,因为分子之间存在间隔,与分子动理论有关,故D不符合题意。
故选B。
8、C
【详解】
A.开关都闭合时,R2与电压表被短路,此时电压表无示数,L与R1并联,电流表测总电流。断开S2、S3后,R1与R2串联,电压表测R2电压,此时电路总电阻变大,由可知电路中的电流变小,电流表的示数变小,电压表由无示数变为有示数,即电压表的示数变大,故A错误;
B.开关都闭合时,R2与电压表被短路,移动滑片对电路无影响,电压表和电流表的示数都不变,故B错误;
C.只闭合S1,R1与R2串联,电压表测R2电压,电流表测串联电路电流,滑片右移时R2的阻值变大,由于电压表与电流表的比值等于R2的阻值,则电压表示数和电流表示数比值变大,故C正确;
D.只闭合S1、S3,电路中只有R1,电流表测电路电流,电压表被短路示数为0,则无论怎样移动滑片,电压表与电流表的示数乘积都为0,故D错误。
故选C。
9、D
【详解】
两电阻串联,电压表V1测量滑动变阻器的电压,电压表V2测量电源电压。
A.滑动变阻器的滑片P从a端向b端移动的过程中,滑动变阻器接入电路的电阻变小,总电阻变小,电源电压不变,故电流表的示数变大,故A正确,不符合题意;
B.电压表V2测量电源电压,不论怎么移动滑动变阻器的滑片,其示数不变,故B正确,不符合题意;
C.电压表V2的示数与电压表V1的示数之差即为电阻R1两端的电压,当滑片向左移动时,滑动变阻器的阻值变小,电流变大,定值电阻的阻值不变,故定值电阻R1两端的电压变大,故C正确,不符合题意;
D.由于串联,电压表V1的示数变化量与定值电阻R1的电压变化量相同,定值电阻R1的电压变化量与电流表A的示数变化量之比即为定值电阻的阻值,故D错误,符合题意。
故选D。
10、B
【详解】
A.物理学中规定正电荷定向移动的方向为电流方向,金属导电时,靠的是自由电子,自由电子带负电荷,电流方向与电子定向移动的方向相反,故A错误;
B.带电体接触验电器时,两个金属箔片带同种电荷,同种电荷相互排斥使金属箔片分开,验电器的工作原理是同种电荷相互排斥,故B正确;
C.铜丝被均匀拉长之后,材料和温度不变,铜丝的横截面积变小、长度变长,铜丝的电阻变大,故C错误;
D.串联电路中电流处处相等,串联电路中电流从正极流向负极的过程中,电流不变,故D错误。
故选B。
二、填空题
1、25 15
【详解】
[1]两个变阻器接入电路的电阻都为最大值,且串联连接时,电路中的最大总电阻
R=R1+R2=10Ω+15Ω=25Ω
[2]两个变阻器串联时,电路中允许通过的最大电流为0.6A,则电路中允许最大电压
U=IR=0.6A×25Ω=15V
2、9 1.5
【详解】
[1]两电阻允许通过的最大电流分别为
I1=1A,I2=0.6A

I1>I2
因串联电路电流处处相等,所以为了不损坏电阻,串联电路中的最大电流为0.6A;则电源电压的最大值
U大=I大(R1+R2)=0.6A×(5Ω+10Ω)=9V
[2]两电阻两端允许的最大电压分别为
U1=I1R1=1A×5Ω=5V
U2=I2R2=0.6A×10Ω=6V
比较可知
U1<U2
为使两电阻都不烧坏,则电路两端允许加的最大电压是5V;此时通过R1电阻的电流为1A,通过R2电阻的电流
则并联电路中干路上允许的最大电流为
I大′=I1+I2′=1A+0.5A=1.5A
3、并 大
【详解】
[1]并联电路的特点是用电器独立工作,互不影响。为保证用电器都能独立工作。这些用电器要并联。
[2]每关闭一个用电器,家庭电路的总电流就会减小,家庭电路的电压为220V,根据欧姆定律,电路中的总电阻会变大。
4、30 0. 2
【详解】
[1]由知道,该导体的电阻是
[2]电阻是导体本身的一种性质,与通过的电流和两端的电压无关,所以,若导体两端电压减小3V时,该导体的电阻值仍为30Ω不变,此时通过它的电流
5、导体的材料
【详解】
导体的电阻大小与导体的长度、横截面积和材料有关,而题中说明它的大小可由公式计算得到,其中l表示导体的长度,S表示导体的横截面积,ρ是导体的电阻率,则可知道,影响电阻率ρ大小的因素是导体的材料。
三、计算题
1、
【详解】
解:根据题意,由欧姆定律可得被短路的导线的电阻为
则被短路的导线的总长度为
则A处和甲地之间的每根输电线长度为
答:A处和甲地之间的每根输电线长度为。
2、(1)6V;(2)5.45Ω;(3)5Ω
【详解】
解:(1)当S、S1、S2闭合时,R2与灯泡L并联,L正常发光,并联电路各并联支路两端电压相等,所以电源电压
U=UL=6V
(2)并联电路总电阻小于任何一个分电阻,所以并联时总电阻最小,应闭合S、S1、S2,此时IL=0.5A,电流表量程均为0 0.6A,当I2大=0.6A时,变阻器的阻值
并联电路干路电流等于各支路电流之和,则电路电流
I=IL+I2大=0.5A+0.6A=1.1A
总电阻
(3)当S、S2闭合时R2与L并联,再与R1串联,由图像知当IL′=0.4A时,UL′=2V,串联电路总电压等于各部分电压之和,则R1两端的电压
U1=U-UL′=6V-2V=4V
通过R1的电流
I1=IL′+I2=0.4A+0.4A=0.8A
R1的阻值
当只有S闭合时,R1、R2串联,串联电路总电阻等于各分电阻之和,电路中的最大电流I大=0.6A,R2的最小值
答:(1)电源电压为6V;
(2)闭合S、S1、S2时,总电阻最小为5.45Ω;
(3)R2最小值为5Ω。
3、(1)6V;(2)0.8A;(3)1.7A
【详解】
解:(1)电流表A1测量电阻R1的电流,由于两电阻并联,那么电阻R1的电压等于电源电压,则电源电压为
(2)电流表A2测量的是干路电流,干路电流大于任意一个支路的电流,故电流表A2的示数为如图所示,A2不可能是0.2A,故选择的是0~3A量程,故读数为1A,则通过电阻R2的电流
(3)由于变阻器R2上标有“20Ω 2A”字样,故经过滑动变阻器的最大电流为2A,此时电流表A2的示数为
由于电源电压一定,当滑动变阻器的阻值最大时,通过滑动变阻器的电流最小,通过滑动变阻器的最小电流为
此时电流表A2的示数为
电流表A2示数的最大变化量
答:(1)电源电压为6V;
(2)通过通过电阻R2的电流为0.8A;
(3)电流表A2示数的最大变化量为1.7A。
4、①;②;③;④
【详解】
解:①当S1闭合,S2 断开时,R1短路,电路为仅有R2的简单电路,故电源电压为
②S1、S2均断开时,R1与R2串联,根据串联电路电阻的关系及欧姆定律可得电路中的电流为
由欧姆定律可得R2两端的电压为
③S1、S2均闭合时,R2与R3并联,由并联电路电流的规律及欧姆定律可得干路中的总电流为
④S1断开、S2闭合时,R2与R3并联,再与R1串联,则由串并联电路电阻的关系可得此时电路中总电阻为
由欧姆定律可得此时电路中总电流为
答:①电源电压为;
②S1、S2均断开时,R2两端的电压为;
③S1、S2均闭合时,干路中的总电流为;
④S1断开、S2闭合时,干路中的总电流为。
5、(1)1.2A;(2)6.7Ω
【详解】
解:(1)由电路图可知,R1与R2并联在电源电源两端,电压表测量电源电压,电流表A测量干路中的总电流,电流表A1测量流过滑动变阻器R2的电流,由题意可知,电源电压为U=12V,电阻R1的阻值为10Ω,故由欧姆定律可知,通过电阻R1的电流为
(2)由图中可知,电流表的最大量程为3A,故可知电流表A的最大示数为I=3A,由并联电路的电流规律可知,流过电流表A1的最大电流为
I2=I-I1=3A-1.2A=1.8A
由欧姆定律可知,滑动变阻器接入电路中的阻值越小,流过R2的电流越大,故可知滑动变阻器接入电路中的最小阻值为
答:(1)通过电阻R1的电流I1为1.2A;
(2)滑动变阻器接入电路的最小阻值R2min约为6.7Ω。
四、实验探究
1、 B 保护电路 滑动变阻器同时接下接线柱 0.3 5 B 1.5 电流与电阻成反比
【详解】
(1)[1]由电路图可知,滑动变阻器串联接入电路,且滑动变阻器按一上一下原则接入,如下图所示:
(2)[2][3]实验前,为保护电路,滑动变阻器的滑片应滑到阻值最大处,故由电路图可知,滑动变阻器的滑片应置于B端。
(3)[4]由题意可知,电流表有示数,则电路处于通路状态,但无论怎样移动滑片,两电表示数均无变化,则说明滑动变阻器失去调节电阻功能,故原因可能是滑动变阻器同时接入了两个下接线柱。
(4)[5][6]由图丁可知,电流表接小量程,故可知通过定值电阻的电流大小为I=0.3A,由欧姆定律可得,定值电阻的阻值为
(5)[7][8]要探究电流与电阻的关系,则应控制电阻两端电压不变,故可知将5Ω电阻换成10Ω电阻进行实验时,应控制10Ω电阻两端电压保持1.5V不变,由串联电路电阻等比例分压可知,此时应增大滑动变阻器接入电路中的阻值,故应将滑动变阻器的滑片P向B端调节,保持电压表示数为1.5V不变。
(6)[9]由实验数据可知,当电阻两端电压不变时,电阻的阻值与流过电阻的电流的乘积不变,即电压一定时,电流与电阻成反比。
2、电压 电阻 断开 电阻 正 不同
实验次数
电阻R/Ω
电流I/A
【解析】
【详解】
(1)[1][2]要探究通过导体的电流与导体两端的电压的关系,需要控制定值电阻阻值不变,通过调节变阻器的滑片而调节导体两端的电压,进行实验,所以实验的自变量是电压,控制的变量是定值电阻的阻值。
(2)[3]在本探究中,用滑动变阻器来调节导体两端的电压,那么变阻器与定值电阻串联;电压表测定值电阻两端的电压,电流表测电路中的电流,作图如下:
(3)[4]在连接电路时,开关应处于断开状态,才能避免电路中出现短路对电路造成的损坏。
(4)[5][6]由图像知,甲、乙同学在I-U图像中描出的都是一条倾斜的直线,这说明在电阻一定时,通过它的电流与两端的电压成正比。
[7]由图像知,当电流相同时,乙两端的电压大于甲两端的电压,据知,乙所用电阻的阻值大,所以甲乙所用电阻的阻值不同。
(5)[8]要探究通过导体的电流与导体电阻的关系,需要保持导体两端的电压不变,通过更换不同阻值的定值电阻,测量电路中对应的电流,得出电流与电阻的关系,所以表格需要记录不同阻值下的对应电流,表格如下:
实验次数
电阻R/Ω
电流I/A
3、电流表示数或小灯泡的亮度 转换 保护电路 A、B 材料
【详解】
(1)[1][2]转换法主要是指在保证效果相同的前提下,将难以测量或测准的物理量转换为能够测量或测准的物理量的方法。电阻是导体对电流的阻碍作用,电阻大小不同,电路中的电流大小也不同,故可以通过电流表示数或小灯泡的亮度,间接了解电阻的大小,这种方法叫转换法。
[3]由于电流表不能直接接在电源两极,而电阻丝的电阻一般也很小,为防止电流过大而损坏电流表,应串联一个小灯泡,对电路可以起到保护作用。
(2)[4]根据控制变量法,要探究电阻大小与导体的长度的关系,要保持电阻丝材料、横截面积相同,而长度不同,故应选择A、B两根电阻丝。
(3)[4]根据表格数据,A和D两电阻丝长度、横截面积相同,而材料不同,由控制变量法,是为了研究电阻的大小与材料的关系。而电流表示数不相同,表明电阻大小不同,故可得结论为:当长度和横截面积相同时,导体电阻跟材料有关。
