九年级物理下册（苏科版）课时训练：第十五章 电功和电热 单元测试（无答案）

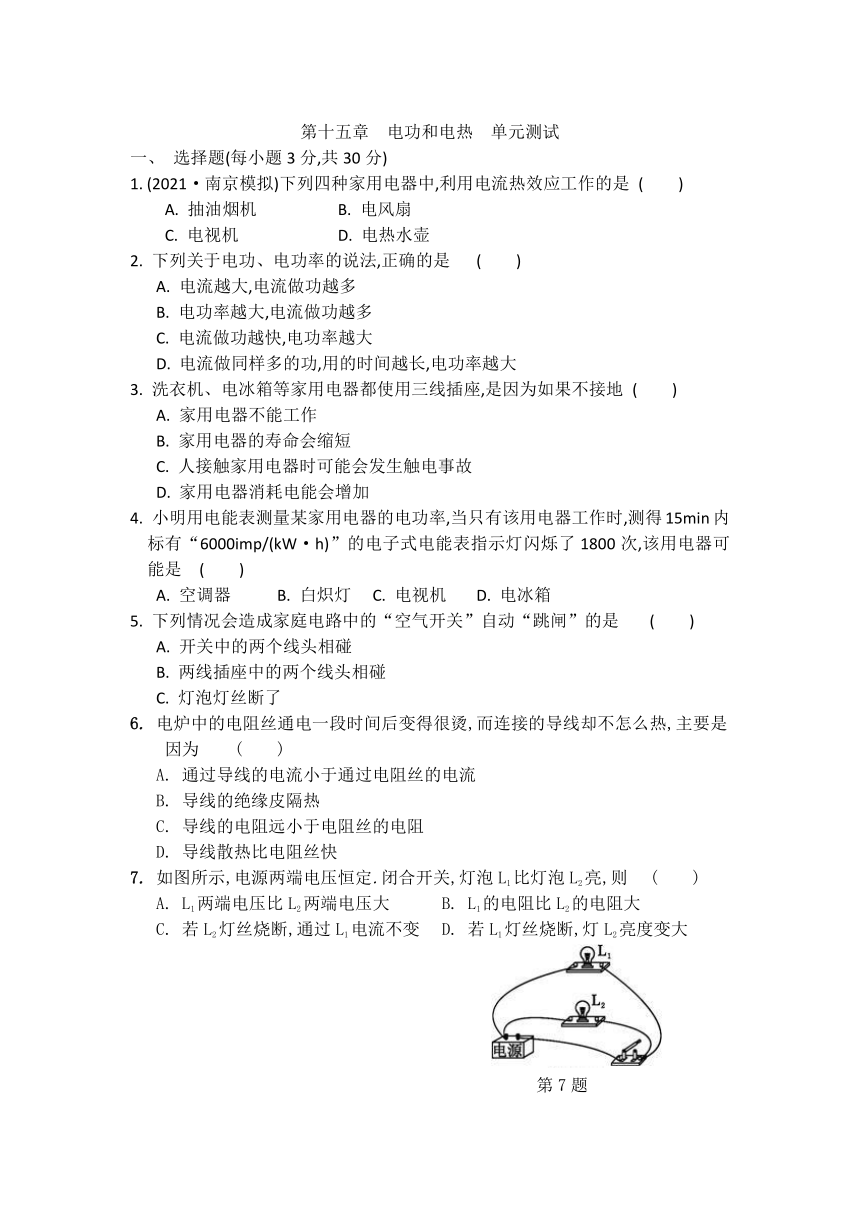

第十五章 电功和电热 单元测试
一、 选择题(每小题3分,共30分)
1. (2021·南京模拟)下列四种家用电器中,利用电流热效应工作的是 (　　)
A. 抽油烟机 B. 电风扇
C. 电视机 D. 电热水壶
2. 下列关于电功、电功率的说法,正确的是 (　　)
A. 电流越大,电流做功越多 　
B. 电功率越大,电流做功越多
C. 电流做功越快,电功率越大 　
D. 电流做同样多的功,用的时间越长,电功率越大
3. 洗衣机、电冰箱等家用电器都使用三线插座,是因为如果不接地 (　　)
A. 家用电器不能工作　
B. 家用电器的寿命会缩短
C. 人接触家用电器时可能会发生触电事故　
D. 家用电器消耗电能会增加
4. 小明用电能表测量某家用电器的电功率,当只有该用电器工作时,测得15min内标有“6000imp/(kW·h)”的电子式电能表指示灯闪烁了1800次,该用电器可能是 (　　)
A. 空调器 B. 白炽灯 C. 电视机 D. 电冰箱
5. 下列情况会造成家庭电路中的“空气开关”自动“跳闸”的是 (　　)
A. 开关中的两个线头相碰
B. 两线插座中的两个线头相碰
C. 灯泡灯丝断了
6. 电炉中的电阻丝通电一段时间后变得很烫,而连接的导线却不怎么热,主要是因为 (　　)
A. 通过导线的电流小于通过电阻丝的电流
B. 导线的绝缘皮隔热
C. 导线的电阻远小于电阻丝的电阻
D. 导线散热比电阻丝快
7. 如图所示,电源两端电压恒定.闭合开关,灯泡L1比灯泡L2亮,则 (　　)
A. L1两端电压比L2两端电压大　 B. L1的电阻比L2的电阻大
C. 若L2灯丝烧断,通过L1电流不变　 D. 若L1灯丝烧断,灯L2亮度变大

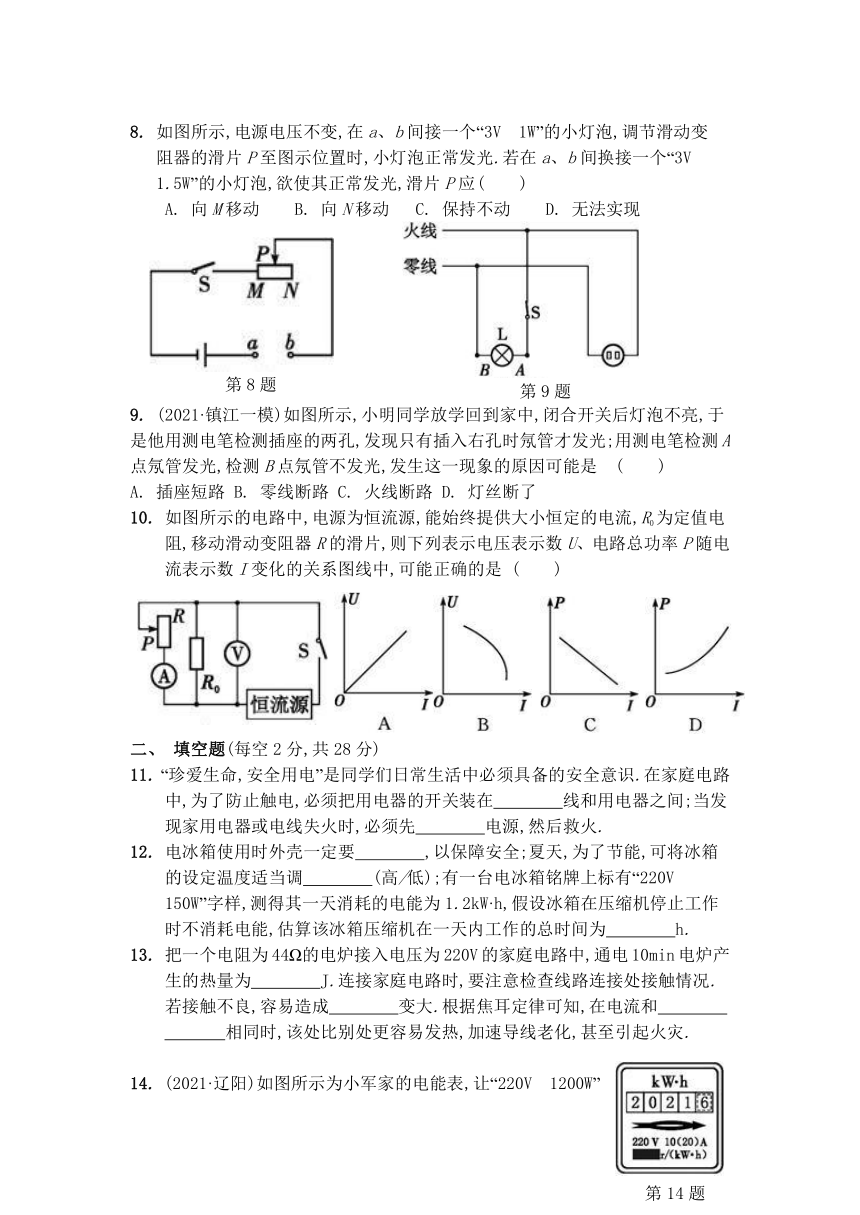

8. 如图所示,电源电压不变,在a、b间接一个“3V　1W”的小灯泡,调节滑动变
阻器的滑片P至图示位置时,小灯泡正常发光.若在a、b间换接一个“3V　
1.5W”的小灯泡,欲使其正常发光,滑片P应 (　　)
A. 向M移动 B. 向N移动 C. 保持不动 D. 无法实现
9. (2021·镇江一模)如图所示,小明同学放学回到家中,闭合开关后灯泡不亮,于是他用测电笔检测插座的两孔,发现只有插入右孔时氖管才发光;用测电笔检测A点氖管发光,检测B点氖管不发光,发生这一现象的原因可能是 (　　)
A. 插座短路 B. 零线断路 C. 火线断路 D. 灯丝断了
10. 如图所示的电路中,电源为恒流源,能始终提供大小恒定的电流,R0为定值电
阻,移动滑动变阻器R的滑片,则下列表示电压表示数U、电路总功率P随电
流表示数I变化的关系图线中,可能正确的是 (　　)
二、 填空题(每空2分,共28分)
11. “珍爱生命,安全用电”是同学们日常生活中必须具备的安全意识.在家庭电路中,为了防止触电,必须把用电器的开关装在　　　　线和用电器之间;当发现家用电器或电线失火时,必须先　　　　电源,然后救火.
12. 电冰箱使用时外壳一定要　　　　,以保障安全;夏天,为了节能,可将冰箱的设定温度适当调　　　　(高/低);有一台电冰箱铭牌上标有“220V　150W”字样,测得其一天消耗的电能为1.2kW·h,假设冰箱在压缩机停止工作时不消耗电能,估算该冰箱压缩机在一天内工作的总时间为　　　　h.
13. 把一个电阻为44Ω的电炉接入电压为220V的家庭电路中,通电10min电炉产
生的热量为　　　　J.连接家庭电路时,要注意检查线路连接处接触情况.
若接触不良,容易造成　　　　变大.根据焦耳定律可知,在电流和　　　　
相同时,该处比别处更容易发热,加速导线老化,甚至引起火灾.
14. (2021·辽阳)如图所示为小军家的电能表,让“220V　1200W”的用电器单独正常工作5min,发现电能表的转盘转过200r,此用电器消耗的电能为　　　J,电能表的示数变为　 　kW·h.每消耗1kW·h的电能,该电能表转盘转　 　r.
15. (2021·盐城二模)如图甲所示的电路,电源电压为6V,灯泡L1和L2均标有
“6V　6W”字样.其电流随电压变化的曲线如图乙所示,同时闭合开关　　　,可使两灯都能正常发光;只闭合开关S2,电路的总功率是　　　　W.若将灯L2换成8Ω的定值电阻,只闭合开关S2,灯L1的电功率是　　　　W.
三、 解答题(共42分)
16. (4分)按题目要求作图.
(1) 如图甲所示为家庭电路中发生触电的两种情形,请画出此时通过人体的
电流路径.
(2) (2020·常州)如图乙所示,请以笔画线代替导线,在图中将三线插座、开关控制的电灯接入电路.
17. (7分)
(1) 如图(a)所示为研究“短路引起熔丝熔断”的实验,增加一根导线,并将此
导线接在　　　　两点间,闭合开关,造成短路,可引起熔丝熔断;在实际生
活中,除短路外,　　　　　　也会引起电路中的电流过大而将熔丝熔断.
(2) 利用如图(b)所示的电路可以验证“电功与电压的关系”,图中两只灯泡工
作时的电阻要　　　　(相同/不同),小华正确操作,验证了此实验的结论.
支持该结论的实验现象是　　　　　　　　　　　　　　　　　　　　.
(3) 如图(c)所示,在“探究电流的热效应跟电阻大小关系”的实验中,A、B 两
个烧瓶中应该盛有等质量的　　　　(相同/不同)液体,两个烧瓶内的电阻
丝的阻值应该　　　　(相同/不同),采用如图(c)所示的连接方式是为了
控制　　　　　　　　　　　　　相同.
18. (12分)(2021·十堰)小华利用如图甲所示的电路测量额定电压为3.8V的小
灯泡的额定功率.
(1) 请用笔画线代替导线,将图甲的实物图连接完整(要求滑动变阻器滑片
向右移动时灯泡变亮).
(2) 小华在连接电路最后一根导线时灯泡立即发光,则她连接电路时存在的
错误是 　　　　　　　　　　　　　　　　　　　.
(3) 当小灯泡正常发光时,电流表示数如图乙所示,则小灯泡的额定功率是　
W.实际测量时,电压表有示数时内部有微弱的电流通过,若考
虑这个微弱电流的影响,则所测小灯泡的额定功率偏　　　　.
(4) 小明想利用小华的实验器材测量一未知电阻Rx的阻值,发现电流表损坏,善
于动脑的小明认真思考后,利用小华实验中小灯泡的额定电压U额和测得的
额定电流I额,设计了如图丙所示电路,测出Rx的阻值,请你帮助小明补全实
验步骤.
① 先闭合开关S、S1,调节滑动变阻器滑片使电压表示数为　　　　.
② 再断开开关S1,闭合开关S2,保持滑动变阻器滑片位置不变,读出此时电
压表示数为U.
③ 待测电阻Rx=　　　　(用所测物理量和已知物理量符号表示).
19. (9分)(2020·扬州)如图所示电路中,电源电压不变,小灯泡L标有“3V　1.2W”的字样,R1、R2为定值电阻,R1=15Ω,R2=30Ω.当开关S闭合,S1、S2都断开时,小灯泡L正常发光(不考虑温度对灯丝电阻的影响).求:
(1) 电压表的示数.
(2) 当开关S、S1闭合,S2断开时,电流表的示数.
(3) 当开关S、S1、S2都闭合时,整个电路消耗的电功率.
20. (10分)(2020·泰州)如图所示为某型号电饭锅工作原理的简化电路图,电
饭锅有两挡,分别是高温烧煮挡和低温焖饭挡.S1为挡位自动控制开关,R1
和R2为电热丝,R1的阻值为80Ω,高温烧煮挡的功率为660W.求:
(1) 高温烧煮时干路中的电流.
(2) 电热丝R2的阻值.
(3) 电饭锅低温焖饭0.5h消耗的电能.
第7题
第9题
第8题
第14题
第15题
第16题
第17题
第19题
第20题
