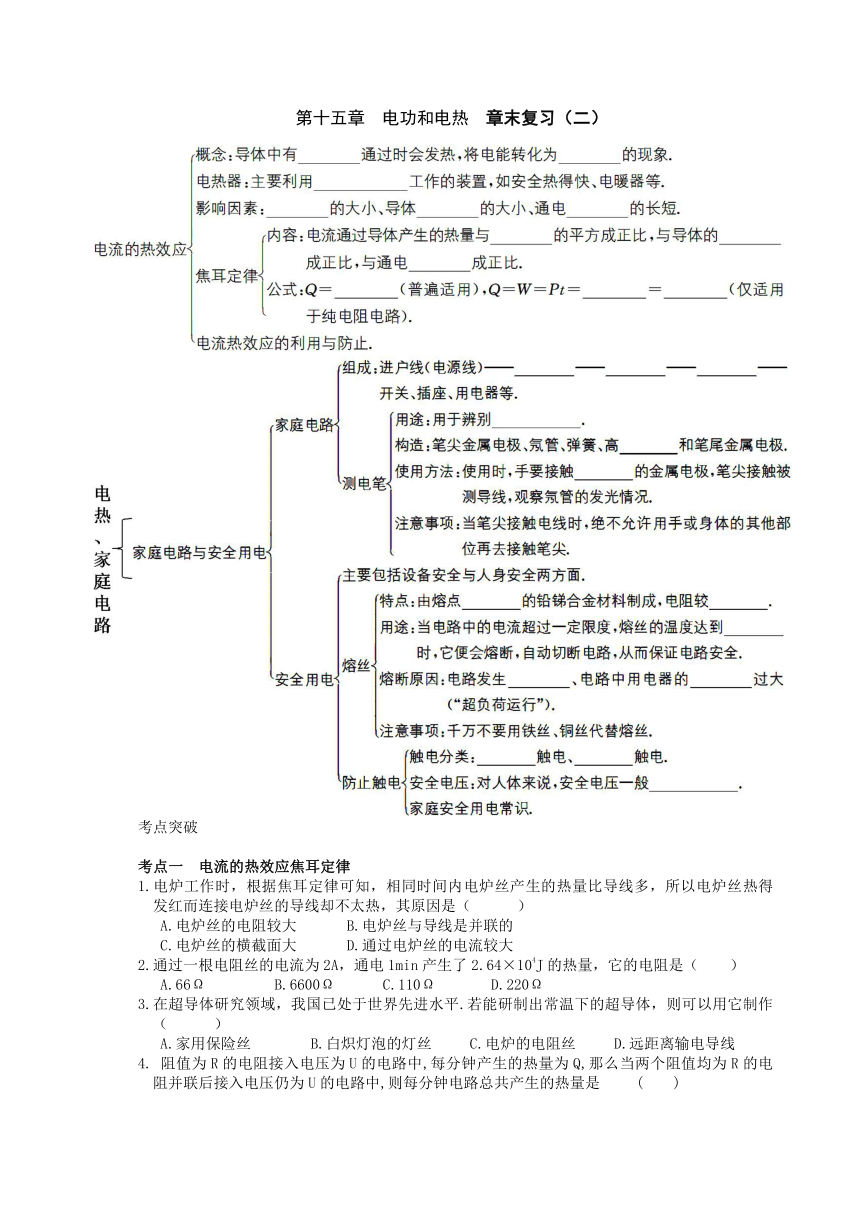

第十五章 电功和电热 章末复习(二)
考点突破
考点一 电流的热效应焦耳定律
1.电炉工作时,根据焦耳定律可知,相同时间内电炉丝产生的热量比导线多,所以电炉丝热得发红而连接电炉丝的导线却不太热,其原因是(   )
A.电炉丝的电阻较大 B.电炉丝与导线是并联的
C.电炉丝的横截面大 D.通过电炉丝的电流较大
2.通过一根电阻丝的电流为2A,通电1min产生了2.64×104J的热量,它的电阻是(  )
A.66Ω B.6600Ω C.110Ω D.220Ω
3.在超导体研究领域,我国已处于世界先进水平.若能研制出常温下的超导体,则可以用它制作(   )
A.家用保险丝 B.白炽灯泡的灯丝 C.电炉的电阻丝 D.远距离输电导线
4. 阻值为R的电阻接入电压为U的电路中,每分钟产生的热量为Q,那么当两个阻值均为R的电阻并联后接入电压仍为U的电路中,则每分钟电路总共产生的热量是 (  )
A. 4Q B. 2Q C. Q D. Q

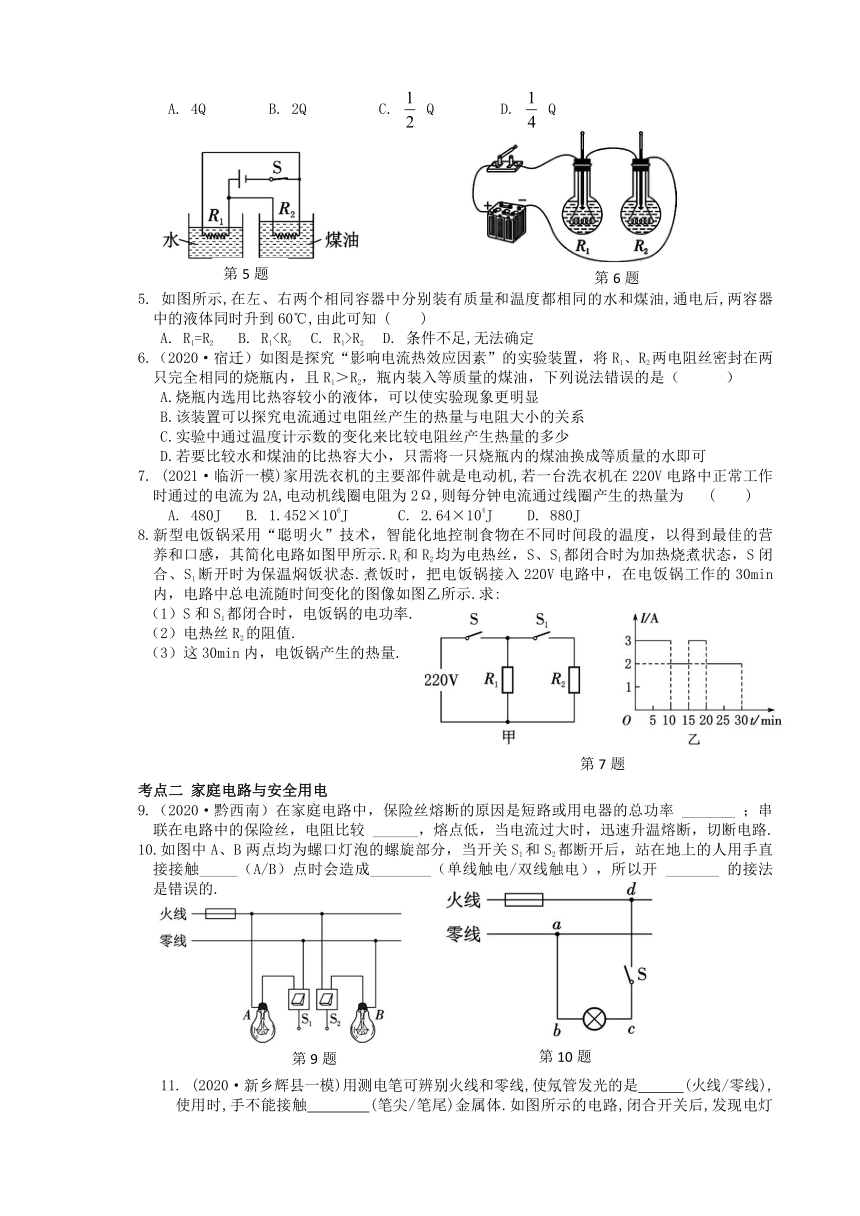

5. 如图所示,在左、右两个相同容器中分别装有质量和温度都相同的水和煤油,通电后,两容器中的液体同时升到60℃,由此可知 (  )
A. R1=R2 B. R1R2 D. 条件不足,无法确定
6.(2020·宿迁)如图是探究“影响电流热效应因素”的实验装置,将R1、R2两电阻丝密封在两只完全相同的烧瓶内,且R1>R2,瓶内装入等质量的煤油,下列说法错误的是(   )
A.烧瓶内选用比热容较小的液体,可以使实验现象更明显
B.该装置可以探究电流通过电阻丝产生的热量与电阻大小的关系
C.实验中通过温度计示数的变化来比较电阻丝产生热量的多少
D.若要比较水和煤油的比热容大小,只需将一只烧瓶内的煤油换成等质量的水即可
7. (2021·临沂一模)家用洗衣机的主要部件就是电动机,若一台洗衣机在220V电路中正常工作时通过的电流为2A,电动机线圈电阻为2Ω,则每分钟电流通过线圈产生的热量为 (  )
A. 480J B. 1.452×106J C. 2.64×104J D. 880J
8.新型电饭锅采用“聪明火”技术,智能化地控制食物在不同时间段的温度,以得到最佳的营养和口感,其简化电路如图甲所示.R1和R2均为电热丝,S、S1都闭合时为加热烧煮状态,S闭合、S1断开时为保温焖饭状态.煮饭时,把电饭锅接入220V电路中,在电饭锅工作的30min内,电路中总电流随时间变化的图像如图乙所示.求:
(1)S和S1都闭合时,电饭锅的电功率.
(2)电热丝R2的阻值.
(3)这30min内,电饭锅产生的热量.
考点二 家庭电路与安全用电
9.(2020·黔西南)在家庭电路中,保险丝熔断的原因是短路或用电器的总功率 _______ ;串联在电路中的保险丝,电阻比较 ______,熔点低,当电流过大时,迅速升温熔断,切断电路.
10.如图中A、B两点均为螺口灯泡的螺旋部分,当开关S1和S2都断开后,站在地上的人用手直接接触_____(A/B)点时会造成________(单线触电/双线触电),所以开 _______ 的接法是错误的.
11. (2020·新乡辉县一模)用测电笔可辨别火线和零线,使氖管发光的是   (火线/零线),使用时,手不能接触    (笔尖/笔尾)金属体.如图所示的电路,闭合开关后,发现电灯不亮,用测电笔测试图中的a、b、c、d四点,只有a点不发光,可能发生的故障是        .
12. 日常家庭用电中,以下做法可能会给人们带来危害的是 (  )
A. 家用电器的金属外壳接地
B. 三线插座接地线要保证良好接地
C. 多个大功率用电器同时使用一个插座
D. 更换灯泡或维修电路时要先断开电源
13.王爷爷家的电热毯坏了,通过检查发现,是里面的电阻丝断了.王爷爷打 算把电阻丝断头接上继续使用.孙子小明赶紧制止了他,说这样做虽然能勉 强用一段时间,但很快又会在搭接处烧断,很不安全,原因是电阻丝上搭接 处(   )
A.电阻较小,造成局部过热 B.电阻较大,造成局部过热
C.电流比其他处电流小,造成局部过热 D.电流比其他处电流大,造成局部过热
14. (2021·营口三模)在如图所示的家庭电路中,将插头插入插座,打开电视,电视不工作,闭合开关,灯泡不亮.保持开关闭合,拔出插头,将测电笔分别插入插座两孔时氖管均发光,若电路中只有一处故障,则故障一定是 (  )
A. 零线上的保险丝烧断
B. 火线上的保险丝烧断
C. 灯丝烧断
D. 插头处短路
15. (2021·锦州)现在许多宾馆都利用房卡取电,它相当于一个开关.只有房卡插入卡槽里,房间内的电灯和插座才能工作.如图所示为房间内已经连好的部分电路图,S1是房卡开关,S2是控制电灯的开关.为使电灯和插座都正常工作,请将电路图补充完整.
素养提升
16.(2020·大连)如图所示是小明家新买的电热水壶,这个水壶是利用电流的 _______来工作的.它采用三线插头,除了可以把用电部分接入电路外,还 可以把电水壶的金属外壳与 ________相连,避免对人体造成伤害.小明还发现:这个电热水壶的电源线又短又粗,这样可以减小它的 ______,防止电 流通过它产生的热量太多,引起火灾.
如图所示,接通电源,依次闭合各小灯泡支路的开关,可以看到电流表的示数逐渐    ,而当闭合电炉丝支路的开关时,会发现熔丝被熔断,这个实验是为了说明
       是造成家庭电路电流过大的一个原因.电路中的导线没有熔断,是因为导线中铜丝熔点高,电阻    ,相等时间产生的热量少.17.小聪想在家里安装一盏照明灯,他设计的电路如图所示.图中虚线框A和B两个位置应该接开关和电灯,那么开关应接在_____(A/B)处.小聪请电工师傅正确安装完毕,闭合开关,电灯不亮.电工师傅用测电笔分别测试f与c 两接线处和插座的两孔时,测电笔的氛管都发光,则可能是电路的 _____(cd/gf)段发生断路故障,赤脚站在地上的人用手直接接触f点时,他 _____(会/不会)触电.
18. 小聪想在家里安装一盏照明灯,他设计的电路如图所示.图中虚线框A和B两个位置应该接开关和电灯,那么开关应接在    (A/B)处.小聪请电工师傅正确安装完毕,闭合开关,电灯不亮.电工师傅用测电笔分别测试f与c两接线处和插座的两孔时,测电笔的氖管都发光,则可能是电路的_______(cd/gf)段发生断路故障,赤脚站在地上的人用手直接接触f点时,他______(会/不会)触电.
19. 洗衣机、冰箱、电饭煲等用电器都使用的是三线插座,这种插座在安装时,如果只接火线、零线而不接地线,那么 (  )
A. 会损坏用电器
B. 用电器不能正常工作
C. 会缩短用电器的使用寿命
D. 用电器万一有漏电现象,人在接触它时会触电
20.(2020·娄底)下列事例,属于防止电流热效应产生危害的是(   )
A.养鸡场使用电热孵化器孵小鸡 B.家里使用电热水壶烧水
C.小明妈妈用电熨斗熨衣服 D.电脑温度过高时,风扇会及时启动,给电脑降温
21.(2020·恩平一模)如图所示,在左、右两个相同容器中分别装有初温均为20℃的等量的水,通电一段时间后,左、右两容器中水的温度分别上升到80℃和40℃,由此可知(  )
A.R1=2R2 B.R1=4R2 C.R1=3R2 D.R1=9R2
22.如图所示,某同学在学习家庭电路时,安装了两盏额定电压均为220V的完好的白炽灯(甲和乙)和两个插座,在插座甲处再接入一盏台灯,插座乙处不接入任何用电器,将电路中的开关全部闭合,保险丝未熔断,那么各用电器工作的情况是(   )
A.甲、乙都正常工作 B.乙正常工作,甲发光但较暗
C.甲、乙都不正常工作 D.甲正常工作,乙发光但较暗
23. (2021·盐城模拟)教室内有两盏“220V 40W”的电灯和一个插座.要求开关S控制两盏灯,且一盏灯坏了时另外一盏灯仍然能正常发光.请在图中连接电路.
24.在探究“影响电流热效应的因素”的实验中:
(1)为了探究电流通过电阻产生的热量与电流的关系,小明设计了图甲所示装置,在烧瓶内安装一根电阻丝,并插入一支温度计,该实验通过比较 ,来判断相同时间内不同电流产生的热量多少.下面的探究实例中,也是采用这种研究方法的是______ .
A.探究电流与电压、电阻的关系
B.在探究影响动能大小因素的实验中,小车动能的大小通过木块移动的距离来比较实验中烧瓶内的液体小明选择了煤油而不是水,这样选择的理由是 .
(2)小明先测量烧瓶内液体的温度后,闭合开关,通电30s再测量烧瓶内液体的温度,得到温度的升高量填入表中;然后移动滑动变阻器滑片改变电流大小,重复上述操作,获得第2组数据(见下表).由此得出:同一导体,在通电时间相等时,电流 ,其产生的热量 ________ .
(3)若要探究电流通过电阻产生热量与电阻的关系,可选择图乙中 ___(A/B)烧瓶中的电阻丝与图甲中的烧瓶电阻丝 ____(串联/并联).(本题中,三个烧瓶中的液体质量相等)
额定电压 220V
额定功率 低温挡 880W
高温挡 2090W
(2021·扬州模拟)如表所示为某品牌取暖用油汀的铭牌,其内部电路如图所示.R1和R2均为电热丝,S1是温度自动控制开关.闭合开关S,30min内油汀消耗的电能为0.682kW·h.求:
(1) 通过R1的电流.
(2) 电热丝R2的电阻.
(3) 30min内开关S1闭合的时间.
