九年级物理上册（苏科版）课时训练：第十四章欧姆定律 章末复习总结（无答案）

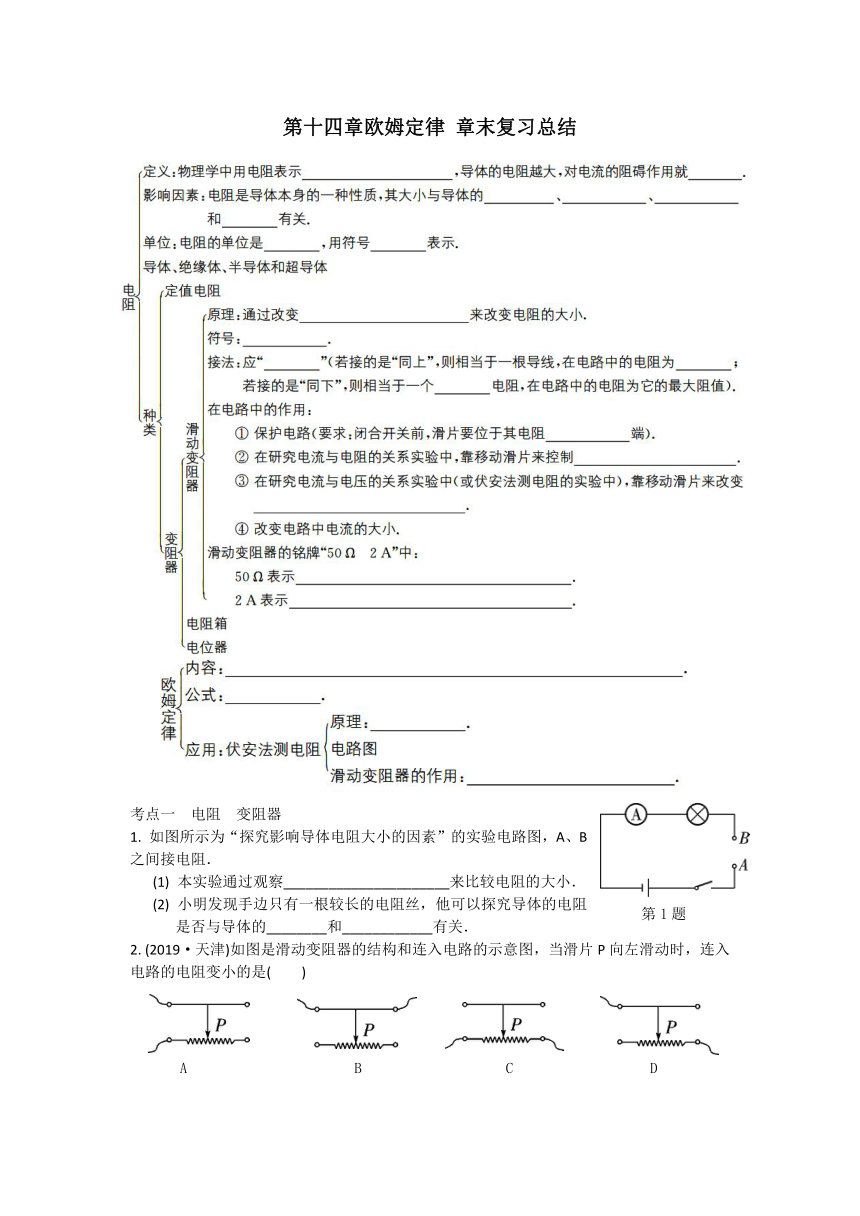

第十四章欧姆定律 章末复习总结
考点一　电阻　变阻器
1. 如图所示为“探究影响导体电阻大小的因素”的实验电路图，A、B之间接电阻．
(1) 本实验通过观察______________________来比较电阻的大小．
(2) 小明发现手边只有一根较长的电阻丝，他可以探究导体的电阻是否与导体的________和____________有关．
2. (2019·天津)如图是滑动变阻器的结构和连入电路的示意图，当滑片P向左滑动时，连入电路的电阻变小的是(　　)
考点二　欧姆定律及其实验探究

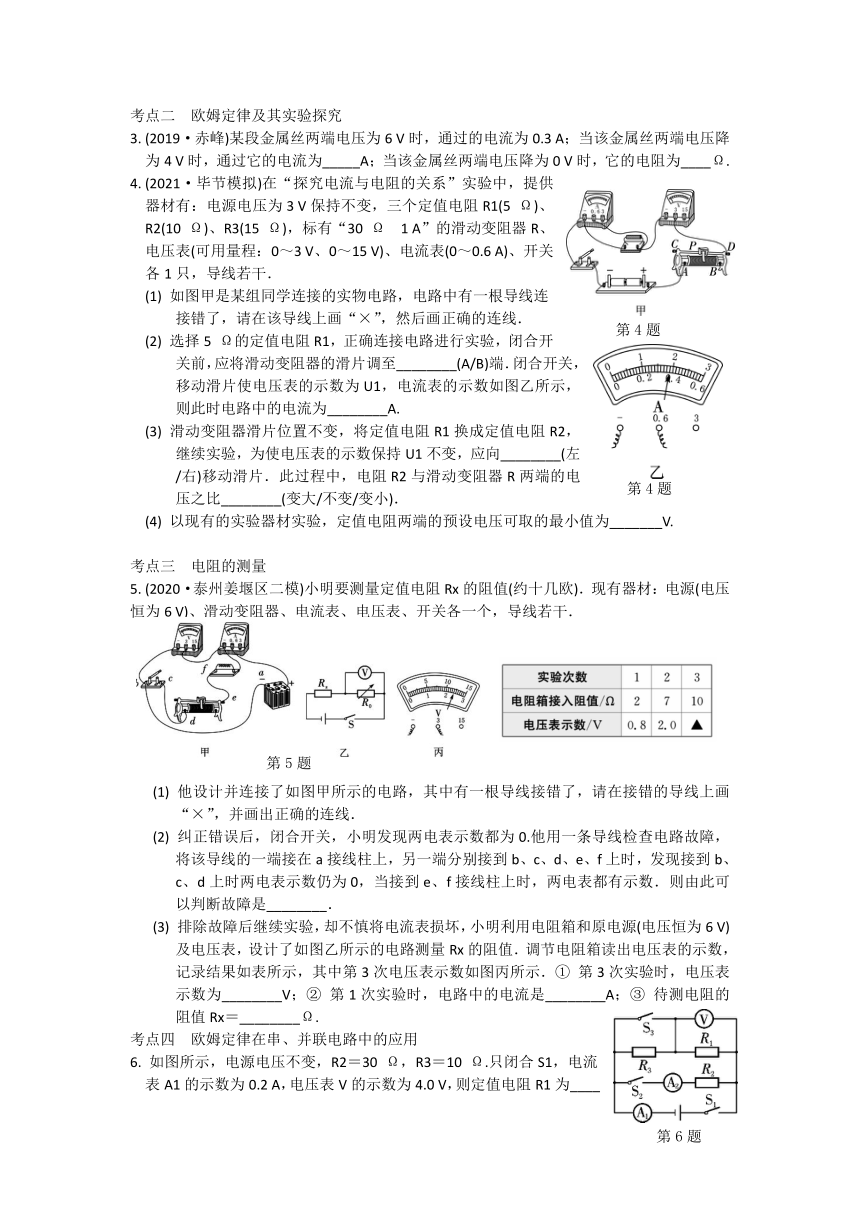

3. (2019·赤峰)某段金属丝两端电压为6 V时，通过的电流为0.3 A；当该金属丝两端电压降为4 V时，通过它的电流为_____A；当该金属丝两端电压降为0 V时，它的电阻为____Ω.
4. (2021·毕节模拟)在“探究电流与电阻的关系”实验中，提供器材有：电源电压为3 V保持不变，三个定值电阻R1(5 Ω)、R2(10 Ω)、R3(15 Ω)，标有“30 Ω　1 A”的滑动变阻器R、电压表(可用量程：0～3 V、0～15 V)、电流表(0～0.6 A)、开关各1只，导线若干．
(1) 如图甲是某组同学连接的实物电路，电路中有一根导线连
接错了，请在该导线上画“×”，然后画正确的连线．
(2) 选择5 Ω的定值电阻R1，正确连接电路进行实验，闭合开关前，应将滑动变阻器的滑片调至________(A/B)端．闭合开关，移动滑片使电压表的示数为U1，电流表的示数如图乙所示，则此时电路中的电流为________A.
(3) 滑动变阻器滑片位置不变，将定值电阻R1换成定值电阻R2，继续实验，为使电压表的示数保持U1不变，应向________(左/右)移动滑片．此过程中，电阻R2与滑动变阻器R两端的电压之比________(变大/不变/变小)．
(4) 以现有的实验器材实验，定值电阻两端的预设电压可取的最小值为_______V.
考点三　电阻的测量
5. (2020·泰州姜堰区二模)小明要测量定值电阻Rx的阻值(约十几欧)．现有器材：电源(电压恒为6 V)、滑动变阻器、电流表、电压表、开关各一个，导线若干．
(1) 他设计并连接了如图甲所示的电路，其中有一根导线接错了，请在接错的导线上画“×”，并画出正确的连线．
(2) 纠正错误后，闭合开关，小明发现两电表示数都为0.他用一条导线检查电路故障，将该导线的一端接在a接线柱上，另一端分别接到b、c、d、e、f上时，发现接到b、c、d上时两电表示数仍为0，当接到e、f接线柱上时，两电表都有示数．则由此可以判断故障是________．
(3) 排除故障后继续实验，却不慎将电流表损坏，小明利用电阻箱和原电源(电压恒为6 V)及电压表，设计了如图乙所示的电路测量Rx的阻值．调节电阻箱读出电压表的示数，记录结果如表所示，其中第3次电压表示数如图丙所示．① 第3次实验时，电压表示数为________V；② 第1次实验时，电路中的电流是________A；③ 待测电阻的阻值Rx＝________Ω.
考点四　欧姆定律在串、并联电路中的应用
如图所示，电源电压不变，R2＝30 Ω，R3＝10 Ω.只闭合S1，电流
表A1的示数为0.2 A，电压表V的示数为4.0 V，则定值电阻R1为____
Ω，电源电压为______V．闭合S1、S2、S3，电流表A1、A2示数之比为________．
7. 两只定值电阻，甲标有“10 Ω　1 A”，乙标有“15 Ω　0.6 A”，把它们串联在同一电路中，电路两端允许加的最大电压为________V；把它们并联在同一电路中，干路中允许通过的最大电流为________A.
8. 如图为某光敏电阻的控制电路，电源电压U0恒定，RG为光敏电阻，其阻值随空气透光程度的变化而变化，R0为定值电阻．当光敏电阻分别为6 Ω和18 Ω时，电压表的示数分别为6 V和3 V，则R0＝________Ω， 电源电压U0＝________V.
9. (2019·武汉)如图所示，电源电压保持不变．只闭合开关S1，电流表和电压表均有示数，若再闭合开关S2，则下列说法正确的是(　　)
A. 电流表示数变大，电压表示数变小　 B. 电流表示数变小，电压表示数不变
C. 电压表示数与电流表示数的比值变小　 D. 电压表示数与电流表示数的比值不变
10. 如图所示电路中，电源电压恒定，定值电阻R的阻值为10 Ω，闭合开关后，将滑动变阻器的滑片从某个位置向右滑动一段距离，使变阻器阻值增加了5 Ω，电流表示数减少了0.04 A，则电压表示数的变化是(　　)
A. 增加了0.2 V B. 减少了0.2 V
C. 增加了0.4 V D. 减少了0.4 V
11. (2020·永州)如图甲所示，电源电压恒定不变，R1为定值电阻，R2为滑动变阻器．闭合开关S，将滑片P从最右端逐步移到最左端，记录电流表、电压表的示数，并根据记录的数据作出R1和R2的“U -I”关系图像如图乙所示．则下列说法正确的是(　　)
A. 图Ⅱ为R2的“U -I”图像 B. 当R2＝R1时，电流的大小为0.2 A
C. 电源电压为8 V D. R1的阻值为30 Ω
12. (2020·南通海安市一模)如图所示的电路，电源电压不变，R0为定值电阻，R为热敏电阻，其阻值随温度变化情况如图所示．闭合开关S，当监控区的温度升高时，下列表示通过热敏电阻R的电流I1、电流表的示数I2随热敏电阻阻值的倒数1/R的变化关系图线中，可能正确的是(　　)
13. 一根镍铬合金丝两端电压一定，将镍铬合金丝对折后接入原电路中，其电阻将________，通过的电流将________．(变大/不变/变小)
14. 一段导体两端电压为2 V时，导体中的电流是0.5 A，该导体的电阻是________Ω；若它两端的电压为0 V时，那么此时导体中的电流是____A，导体的电阻是________Ω.
15. 某用电器的电阻为25 Ω，允许通过的最大电流为4 A，要把它接到220 V的电路上，至少需________联一只________Ω的电阻．
16. (2019·龙东地区)如图所示电路中，电源电压不变，开关闭合后，将滑动变阻器的滑片从中点向右滑动的过程中，电流表A1的示数________，电压表V的示数________，电流表A2与A1的示数的差值________．(变大/不变/变小)
17. 如图甲所示的电路中，电源电压不变，R1为定值电阻．闭合开关S，将滑动变阻器R2的滑片P从最右端移动到最左端的过程中，电压表和电流表的示数变化情况如图乙所示，滑动变阻器R2的最大阻值是________Ω；滑动变阻器的滑片P在中点时，电流表的示数为________A.
18. 材料、横截面积均相同的两根电阻丝(温度相同)，a的长度大于b的长度，则(　　)
A. a的电阻小于b的电阻　 B. a的电阻等于b的电阻
C. a的电阻大于b的电阻　 D. 无法判断a与b电阻的大小
19. 材料和长度相同的甲、乙两金属丝，横截面积分别为S甲、S乙，电阻分别为R甲、R乙，其I U图像如图所示．将甲、乙串联在电路中，其两端的电压分别为U甲、U乙，则下列判断中正确的是(　　)
A. R甲＞R乙 B. U甲＜U乙 C. U甲＞U乙 D. S甲＜S乙
20. 一位同学用如图所示电路探究“电流与电阻的关系”．电源电压不变，
表中是实验数据，若第四次实验时将定值电阻的阻值由30 Ω调为40 Ω
后就直接读出电流表的示数，这个示数应该是(　　)
R/Ω 10 20 30 40 50
I/A 0.6 0.3 0.2 0.12
A. 0.2 B. 0.17 C. 0.15 D. 0.13
21. 如图所示电路，电源电压保持不变，闭合开关S，电流表和电压表
都有示数．如果某时刻电路出现故障，两表的示数都变大了，那么
故障可能 是(　　)
A. 电阻R1短路　 B. 电阻R1断路
C. 电阻R2短路　 D. 电阻R2断路
22. 如图所示的四个电路中，电源电压保持不变，R0为已知阻值的定值电阻，不可以测出未知电阻Rx阻值的电路是(　　)
23. (2019·南京)有两只阻值未知的定值电阻R1、R2.
(1) 图甲是用伏安法测R1阻值的实物电路，电源电压恒为3 V，滑动变阻器最大阻值为10 Ω.
图甲中有一根导线连接错误，请在该导线上画“×”并在图上改正(所画的导线
用实线且不能交叉)．
② 改正电路后，闭合开关，发现无论怎样移动滑动变阻器滑片，两电表均无示数，其原因可能是________(填字母)．
A. 滑动变阻器断路 B. R1断路 C. R1短路
③ 故障排除后，正确操作实验器材，移动滑片，当电压表示数为1.2 V时，电流表示数如图乙所示，则待测电阻R1＝________Ω.
④ 现有如表所示三组数据，分析可知，不可能通过以上实验获得的数据有________(填实验序号)．
实验序号 U/V I/A R1/Ω
1 0.8 0.2 ▲
2 1.6 0.4 ▲
3 1.9 0.475 ▲
(2) 图丙是能巧测R2阻值的实验电路图．图中R为电阻箱，R0为定值电阻(阻值未知)．要求仅利用电阻箱读数表达R2的阻值．请在空白处填上适当内容．
① 将开关接a，调节电阻箱和滑动变阻器滑片P至适当位置，记下____________．
② 将开关接b，调节______，保持_____________不变，记下_____________．
③ 则R2＝_____．
24. 如图所示，电源电压不变，电流表的量程为0～0.6 A，电压
表的量程为0～15 V，R2＝20 Ω，滑动变阻器R1的规格为
“100 Ω　1 A”．当S1、S2都断开，R1调到中点时，电流
表示数为0.08 A，电压表示数为4 V．求：
(1) 电阻R3的阻值． (2) 电源电压．
(3) 闭合开关S1、S2，在不损坏电路的情况下，R1的阻值范
围．
