第十三章电路初探 章末复习总结
考点突破
考点一　电路及电路的连接方式
1. 如图所示，两个灯泡始终完好，当开关S断开时，两个灯泡的发光情况是 ；当开关S闭合时，两个灯泡的发光情况是__________________．
2. 如图所示，只闭合开关____________，灯泡L1和L2串联；只闭合开关____ ________，灯泡L1和L2并联；同时闭合开关____________，会烧坏电源和导线．
3. 根据图甲所示的电路图，请你用笔画线代替导线完成图乙中实物的连接．
4. 用一个单刀双掷开关、一盏红灯、一盏绿灯、两节电池设计一个只有红灯和绿灯的手动交通信号灯模拟电路，请用笔画线代替导线在图中完成实物连接，并在虚线框内画出电路图．
考点二　串、并联电路电流的特点
5. 如图甲所示的电路，闭合开关后，电流表A1与A2的指针的位置如图乙所示，通过L1的电流是________A，通过L2的电流是________A.
6. 小强利用图甲所示电路图探究“并联电路中电流的规律”．

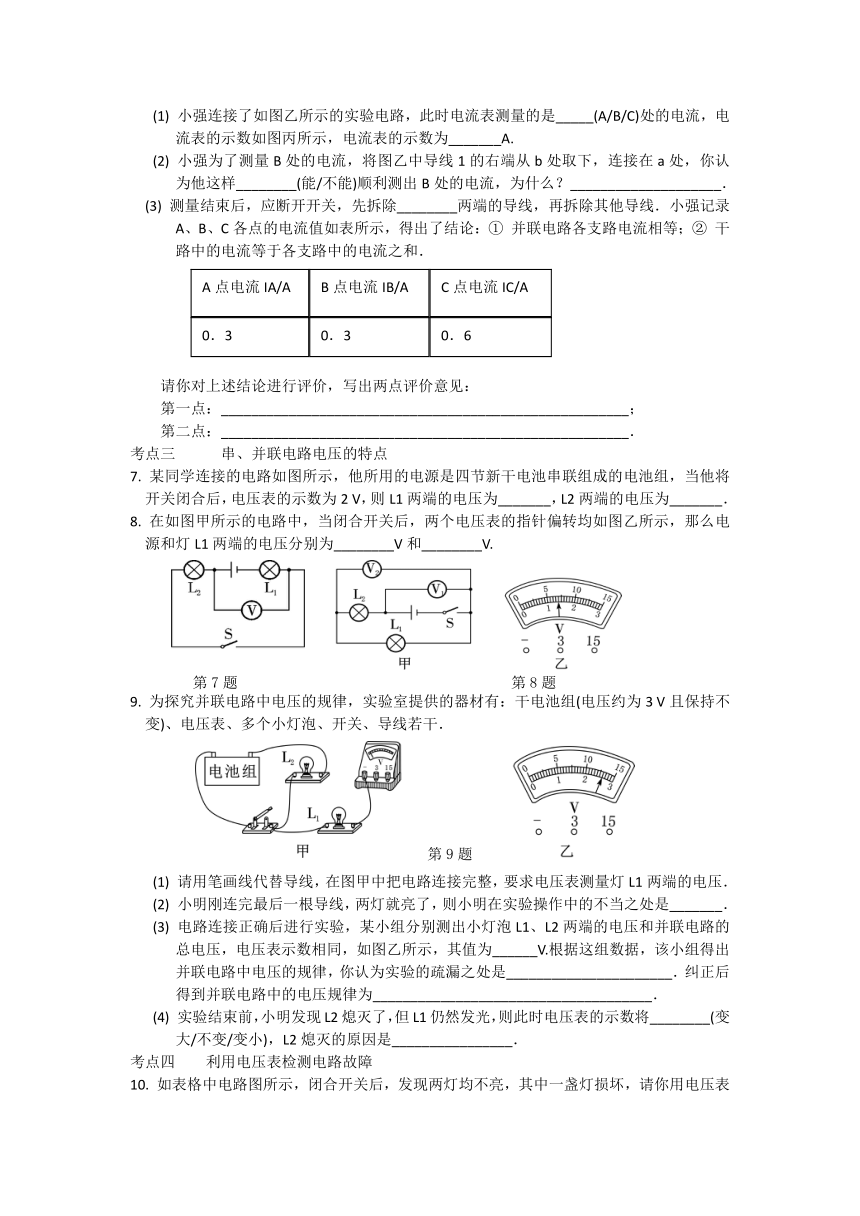

(1) 小强连接了如图乙所示的实验电路，此时电流表测量的是_____(A/B/C)处的电流，电流表的示数如图丙所示，电流表的示数为_______A.
(2) 小强为了测量B处的电流，将图乙中导线1的右端从b处取下，连接在a处，你认为他这样________(能/不能)顺利测出B处的电流，为什么？____________________．
(3) 测量结束后，应断开开关，先拆除________两端的导线，再拆除其他导线．小强记录A、B、C各点的电流值如表所示，得出了结论：① 并联电路各支路电流相等；② 干路中的电流等于各支路中的电流之和．
A点电流IA/A B点电流IB/A C点电流IC/A
0．3 0．3 0．6
请你对上述结论进行评价，写出两点评价意见：
第一点：______________________________________________________；
第二点：______________________________________________________．
考点三 串、并联电路电压的特点
7. 某同学连接的电路如图所示，他所用的电源是四节新干电池串联组成的电池组，当他将开关闭合后，电压表的示数为2 V，则L1两端的电压为_______，L2两端的电压为_______．
8. 在如图甲所示的电路中，当闭合开关后，两个电压表的指针偏转均如图乙所示，那么电源和灯L1两端的电压分别为________V和________V.
9. 为探究并联电路中电压的规律，实验室提供的器材有：干电池组(电压约为3 V且保持不变)、电压表、多个小灯泡、开关、导线若干．
(1) 请用笔画线代替导线，在图甲中把电路连接完整，要求电压表测量灯L1两端的电压．
(2) 小明刚连完最后一根导线，两灯就亮了，则小明在实验操作中的不当之处是_______．
(3) 电路连接正确后进行实验，某小组分别测出小灯泡L1、L2两端的电压和并联电路的总电压，电压表示数相同，如图乙所示，其值为______V.根据这组数据，该小组得出并联电路中电压的规律，你认为实验的疏漏之处是______________________．纠正后得到并联电路中的电压规律为_____________________________________．
(4) 实验结束前，小明发现L2熄灭了，但L1仍然发光，则此时电压表的示数将________(变大/不变/变小)，L2熄灭的原因是________________．
考点四 利用电压表检测电路故障
10. 如表格中电路图所示，闭合开关后，发现两灯均不亮，其中一盏灯损坏，请你用电压表对电路进行检测，检测电路画在图上并在表中填入实验现象及结论．
检测电路(画在图上) 实验现象 实验结论
11. (2019·江西模拟)《中国诗词大会》比赛中用到了抢答器．抢答器的工作原理是：两位选手中任意一位按下身旁的抢答键时扬声器发出声音，且用红灯或绿灯告诉主持人是谁按下了抢答键．则红灯和绿灯的连接方式是________联，抢答键相当于电路中的________．
12. 在如图所示的电路中，当开关S1、S3闭合，S2断开时，灯L1、L2是_____
联；当S1、S3断开，S2闭合时，L1、L2是________联．当S1断开，S2、S3
闭合时，灯________(L1/L2/L1和L2)亮．当________闭合时，会发生电
源短路，这是绝对不允许的．
13. 恐怖分子在公共场所安装了定时炸弹，其引爆装置如图所示，当起爆器
中有电流通过时就会引起爆炸．请你根据所给的电路图回答下列问题：
(1) 起爆前定时开关S是闭合的，还是断开的？答：
开关S应当处于___________状态．
(2) 起爆前此电路是串联电路还是并联电路、还是由一个用电器构成的
一个简单电路？答：起爆前此电路是_________________________
___________电路．
(3) 为什么电路中要安装一个灯泡？答：起爆前起到__________的作用，
防止电路短路而烧坏电源．
(4) 设定起爆时间一到，定时开关S会自动由一种状态切换成另一种状态而发生爆炸．为使引爆装置停止工作，拆弹专家应在图中_______(a/b)处剪断导线．拆除前起爆器上________(有/没有)电流通过．
14. 如图所示的电路中，当开关S断开时，电流表的示数为1.5 A；当开关S闭合时，电流表的示数为2 A．则开关S闭合时，灯L1中的电流为_____A，灯L2中的电流为________A．
15. 如图甲所示，闭合开关S后，两只电压表的示数分别如图乙和丙所示，则可知电源电压为________V，灯L1两端的电压为________V，灯L2两端的电压为________V．
16. 如图所示的电路中，当开关S1、S2均闭合后，则(　　)
A. L1、L2都能发光　 B. L1、L2都不能发光
C. L1能发光，L2不能发光　 D. L1不能发光，L2能发光
17. 如图所示电路中，甲、乙两处分别接入电流表或电压表．当S闭合后，为使两灯均能发光，则(　　)
A. 甲接入电流表，乙接入电压表　 B. 甲、乙均接入电流表
C. 甲、乙均接入电压表　 D. 甲接入电压表，乙接入电流表
18. (2020·梧州)如图所示的电蚊拍具有灭蚊和照明的功能，当只闭合开关S1时，电蚊拍只起到灭蚊的作用，当同时闭合开关S1、S2时，电蚊拍同时起到灭蚊和照明的作用，下列电路设计符合要求的是(　　)
19. 在图中，根据电流方向填入电池和电流表的符号，使电路成为并联电路．
20. 根据图示的实物连接图，在虚线框中画出电路图．
21. 在“连接并联电路”的实验中，实验小组用两个不同的小灯泡组成了如图甲所示的电路．
(1) 连接电路时，开关应该处于________状态．
(2) 小组成员将所有开关闭合，发现S1支路的灯不亮，S2支路的灯发光．于是她断开所有开关，交换两灯位置后，再闭合所有开关，发现仍然是S1支路的灯不亮，S2支路的灯发光．故障的原因可能是________．
A. 某个灯泡的灯丝断路 B. 干路上某根导线断路　
C. S1支路某根导线断路 D. S2支路某根导线断路
(3) 排除故障后，继续进行实验．为了探究开关S1的作用，在观察灯泡发光情况时，她应该________．
A. 同时观察两个支路上的灯泡 B. 只观察S1所在支路上的灯泡
C. 只观察S2所在支路上的灯泡
(4) 在接下来探究并联电路电流特点的实验中，小组另外两位同学在闭合开关前，他们的电流表指针均指在零刻度处．当闭合开关试触时，发现电流表指针摆动分别出现了如图乙、丙所示的两种情况．请分析他们在电流表的使用上分别存在什么问题，并写在下面的横线上．乙同学的问题：________________________________；丙同学的问题：
_____________．
(5) 把电流表分别串联接入电路中的三个开关后面，测出它们的电流，填入下表：
实验次序 第1次 第2次 第3次 第4次
S1处的电流I1/A 0.18 0.22 0.24 1.4
S2处的电流I2/A 0.18 0.22 0.24 0.28
S处的电流I/A 0.36 0.44 0.48 0.56
[分析与论证]
① 实验小组在分析数据时，发现表格中有一个数据错误，请指出错误的原_______________．
② 改正错误后，根据实验数据可以得到：并联电路干路中的电流________各支路电流之和．
[交流与合作]
与同学讨论交流后，发现此实验设计有不足之处，请指出：_______________________．
