人教版九年级全一册15.2电流和电路同步练习（有解析）

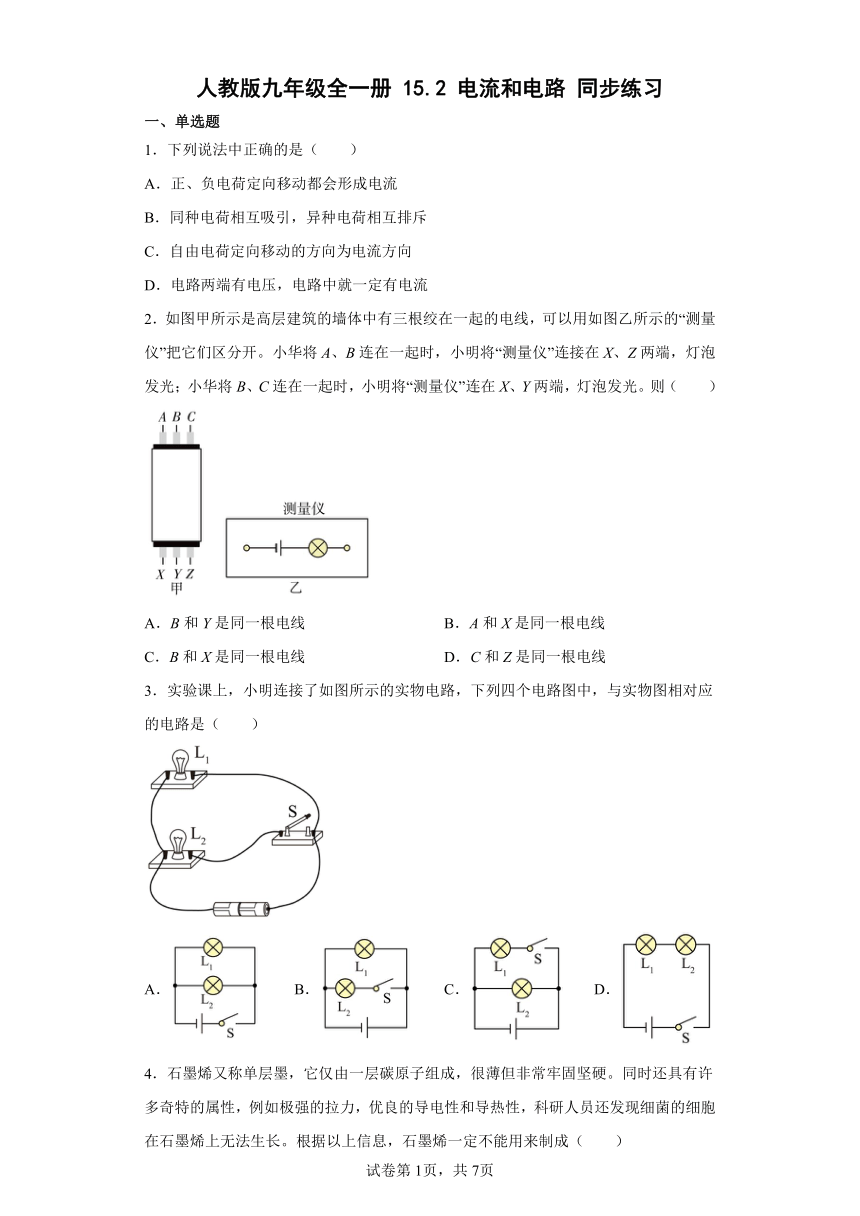

人教版九年级全一册 15.2 电流和电路 同步练习
一、单选题
1．下列说法中正确的是（　　）
A．正、负电荷定向移动都会形成电流
B．同种电荷相互吸引，异种电荷相互排斥
C．自由电荷定向移动的方向为电流方向
D．电路两端有电压，电路中就一定有电流
2．如图甲所示是高层建筑的墙体中有三根绞在一起的电线，可以用如图乙所示的“测量仪”把它们区分开。小华将A、B连在一起时，小明将“测量仪”连接在X、Z两端，灯泡发光；小华将B、C连在一起时，小明将“测量仪”连在X、Y两端，灯泡发光。则（　　）
A．B和Y是同一根电线 B．A和X是同一根电线
C．B和X是同一根电线 D．C和Z是同一根电线
3．实验课上，小明连接了如图所示的实物电路，下列四个电路图中，与实物图相对应的电路是（　　）
A． B． C． D．
4．石墨烯又称单层墨，它仅由一层碳原子组成，很薄但非常牢固坚硬。同时还具有许多奇特的属性，例如极强的拉力，优良的导电性和导热性，科研人员还发现细菌的细胞在石墨烯上无法生长。根据以上信息，石墨烯一定不能用来制成（　　）

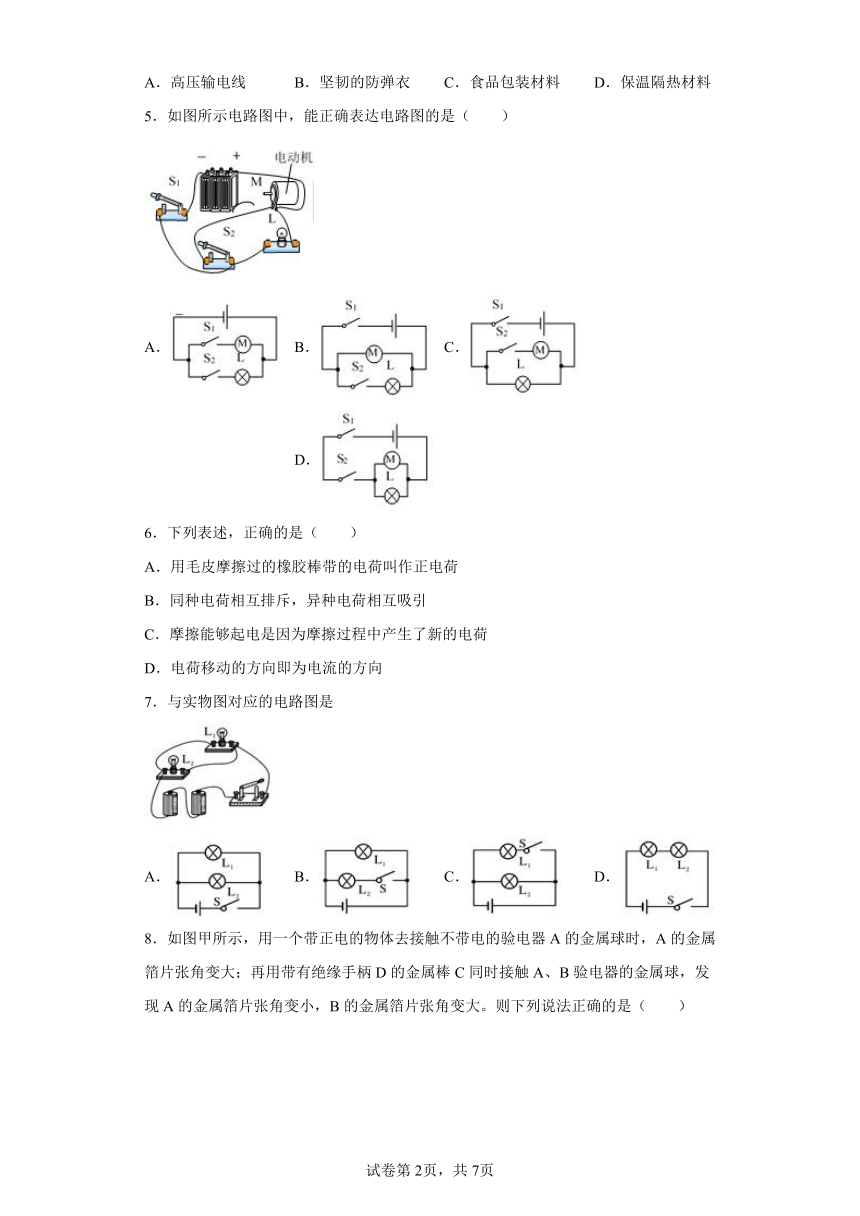

A．高压输电线 B．坚韧的防弹衣 C．食品包装材料 D．保温隔热材料
5．如图所示电路图中，能正确表达电路图的是（　　）
A． B． C． D．
6．下列表述，正确的是（　　）
A．用毛皮摩擦过的橡胶棒带的电荷叫作正电荷
B．同种电荷相互排斥，异种电荷相互吸引
C．摩擦能够起电是因为摩擦过程中产生了新的电荷
D．电荷移动的方向即为电流的方向
7．与实物图对应的电路图是
A． B． C． D．

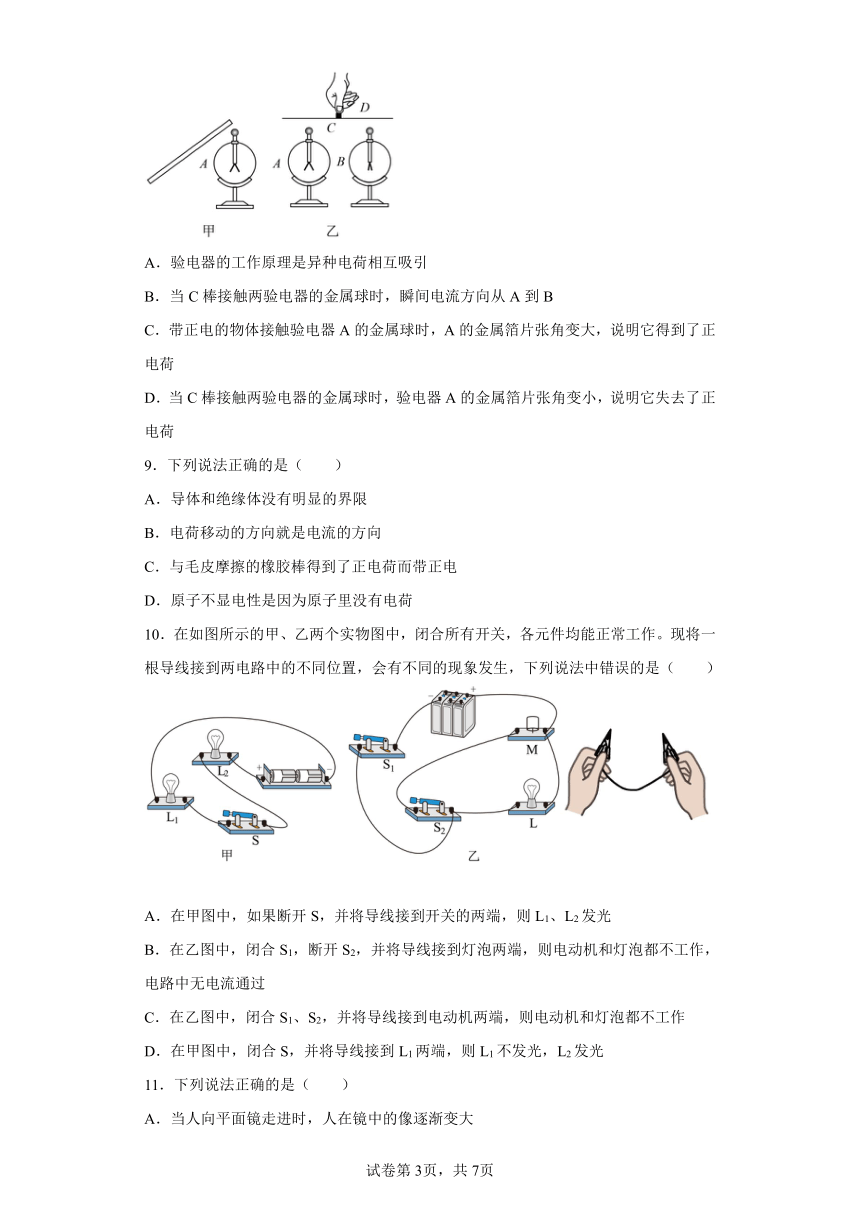

8．如图甲所示，用一个带正电的物体去接触不带电的验电器A的金属球时，A的金属箔片张角变大；再用带有绝缘手柄D的金属棒C同时接触A、B验电器的金属球，发现A的金属箔片张角变小，B的金属箔片张角变大。则下列说法正确的是（　　）
A．验电器的工作原理是异种电荷相互吸引
B．当C棒接触两验电器的金属球时，瞬间电流方向从A到B
C．带正电的物体接触验电器A的金属球时，A的金属箔片张角变大，说明它得到了正电荷
D．当C棒接触两验电器的金属球时，验电器A的金属箔片张角变小，说明它失去了正电荷
9．下列说法正确的是（　　）
A．导体和绝缘体没有明显的界限
B．电荷移动的方向就是电流的方向
C．与毛皮摩擦的橡胶棒得到了正电荷而带正电
D．原子不显电性是因为原子里没有电荷
10．在如图所示的甲、乙两个实物图中，闭合所有开关，各元件均能正常工作。现将一根导线接到两电路中的不同位置，会有不同的现象发生，下列说法中错误的是（　　）
A．在甲图中，如果断开S，并将导线接到开关的两端，则L1、L2发光
B．在乙图中，闭合S1，断开S2，并将导线接到灯泡两端，则电动机和灯泡都不工作，电路中无电流通过
C．在乙图中，闭合S1、S2，并将导线接到电动机两端，则电动机和灯泡都不工作
D．在甲图中，闭合S，并将导线接到L1两端，则L1不发光，L2发光
11．下列说法正确的是（　　）
A．当人向平面镜走进时，人在镜中的像逐渐变大

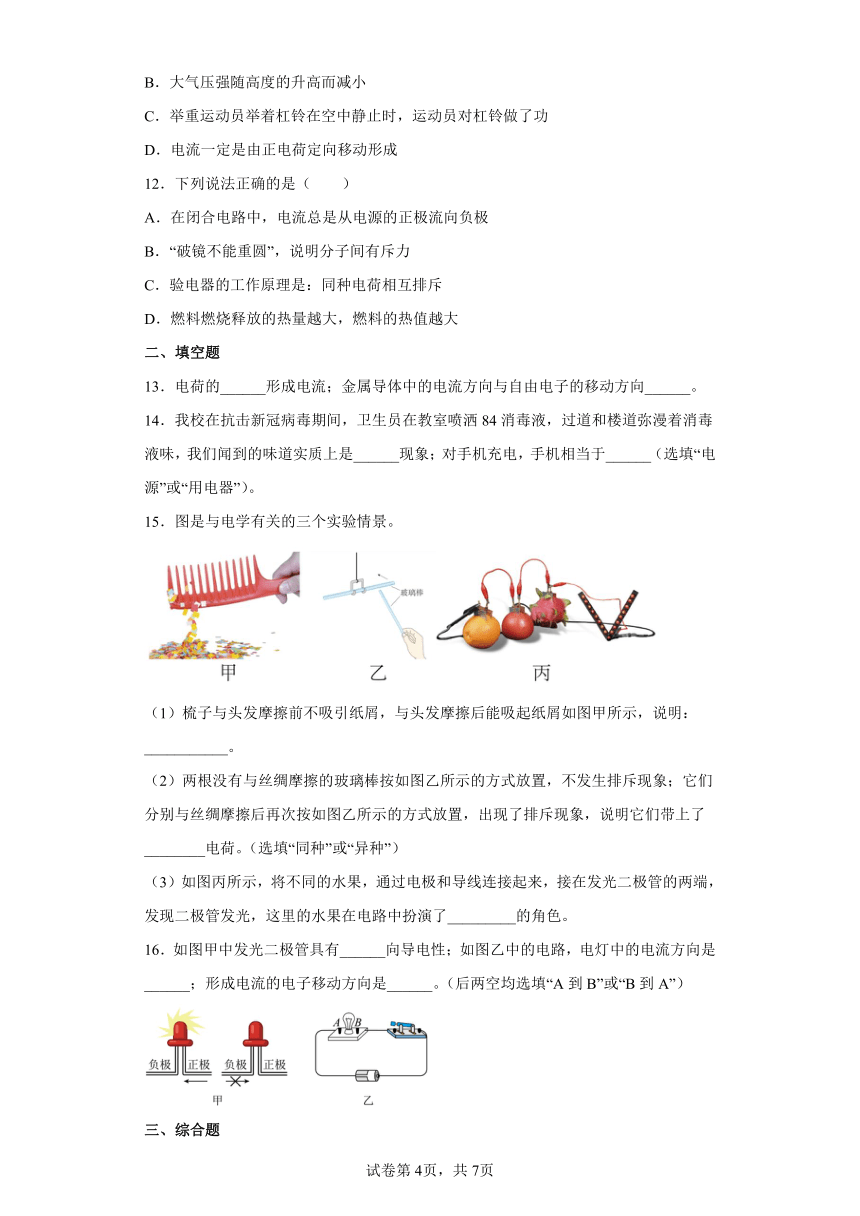

B．大气压强随高度的升高而减小
C．举重运动员举着杠铃在空中静止时，运动员对杠铃做了功
D．电流一定是由正电荷定向移动形成
12．下列说法正确的是（　　）
A．在闭合电路中，电流总是从电源的正极流向负极
B．“破镜不能重圆”，说明分子间有斥力
C．验电器的工作原理是：同种电荷相互排斥
D．燃料燃烧释放的热量越大，燃料的热值越大
二、填空题
13．电荷的______形成电流；金属导体中的电流方向与自由电子的移动方向______。
14．我校在抗击新冠病毒期间，卫生员在教室喷洒84消毒液，过道和楼道弥漫着消毒液味，我们闻到的味道实质上是______现象；对手机充电，手机相当于______（选填“电源”或“用电器”）。
15．图是与电学有关的三个实验情景。
（1）梳子与头发摩擦前不吸引纸屑，与头发摩擦后能吸起纸屑如图甲所示，说明：___________。
（2）两根没有与丝绸摩擦的玻璃棒按如图乙所示的方式放置，不发生排斥现象；它们分别与丝绸摩擦后再次按如图乙所示的方式放置，出现了排斥现象，说明它们带上了________电荷。（选填“同种”或“异种”）
（3）如图丙所示，将不同的水果，通过电极和导线连接起来，接在发光二极管的两端，发现二极管发光，这里的水果在电路中扮演了_________的角色。
16．如图甲中发光二极管具有______向导电性；如图乙中的电路，电灯中的电流方向是______；形成电流的电子移动方向是______。（后两空均选填“A到B”或“B到A”）
三、综合题
17．阅读下面短文，回答问题：
公元1821年，德国物理学家塞贝克发现了一种奇怪的现象：如图31所示，把两根铜丝和一根铁丝与灵敏电流计串联成闭合电路，然后把铜丝和铁丝的一个连接点放在盛有冰水混合物的容器里保持低温；另一个连接点放在火焰上加热。发现灵敏电流计的指针发生了偏转，这一现象表明这时闭合电路中产生了电流。塞贝克把这种电流叫做“热电流”，把这电路叫“热电偶电路”。进一步的实验表明：热电偶电路中电流的大小跟相互连接的两种金属丝的性质以及接点D和G间的温度差有关。下表给出了通过实验测得的某铂铑合金热电偶电路中电流大小与温度差关系的一组数据。
两接点间的温差/℃ 0 1 100 200 300 500
电路中的电流／10-1A 0.00 0.01 0.64 1.42 2.29 4.17
请根据以上资料数据回答：
(1)这样的热电偶实际上是一个电源，它是把______能转化为电能；
(2)在热电偶电路中，产生热电流的条件是：电路是由______（选填“相同”或“不同”）材料的导体组成的闭合电路，在两个接点之间存在着______。
18．“中国国家反恐小组”的拆弹专家要立即拆除恐怖分子设置的定时爆炸装置。如图所示，分别为该定时炸弹的实物图和引爆电路工作原理电路图。已知起爆器有电流通过就会立刻爆炸，请你帮助专家结合所学的知识进行分析排爆。
（1）在定时阶段，开关S应该______（选填“闭合”或“断开”），因此起爆器处于______（选填“通路”、“短路”或“断路”），所以在定时阶段起爆器不会爆炸引爆炸弹；
（2）定时结束时，定时器（时钟）会把b导线______（填“接通”或“切断”），此时电流______（填“能”或“不能”）通过起爆器，所以在定时结束的瞬间起爆器立即爆炸；
（3）综上可知，定时器（时钟）应该安装在______导线上。为使该定时爆炸装置停止工作，应立即剪断导线______（均选填“a”或“b”）。
19．阅读材料并回答问题：
材料一∶ 1800年，意大利教授伏打用锌、铜两种金属与盐水接触产生了电，他将这种电称为“金属电”。据此原理发明了伏打电堆，图（a）为一个伏打电池；
材料二∶ 1821年，德国物理学家塞贝克发现，把两根铜丝和一根铁丝串联成闭合电路，并使得铜丝和铁丝的两个连接点温度不同，闭合电路中产生了电流。塞贝克把这种电流叫做“热电流”。图（b）为模拟塞贝克实验，实验数据如下表：
两接触点的温差/℃ 0 100 200 300
电流/A 0 0.064 0.142 0.229
(1) 根据以上塞贝克模拟实验资料及实验数据，可知金属丝两连接点的____越大，热电流越大；图（b）电路中是_____能转化为电能。
(2) 请设计一简单实验说明判断图（a）伏打电池金属板A、B正负极的方法：_____。
20．根据下面的实验图，在下面的空格处填入相应的内容。
(1)甲图：木塞被喷出时，水蒸气的温度 _____ ，内能转化为 _____ 能。
(2)乙图：带电的梳子能够吸引碎小纸屑说明 _____ 。
(3)丙图：用毛皮摩擦过的橡胶棒接触验电器的金属球，验电器的两个箔片张开的角度，张开是因为 _____ 。
(4)丁图：闭合开关后若发光二极管发光，则电池与开关相连一侧是 _____ 极。
21．如图所示的新型小艇，由铺满船面的光伏太阳能板提供工作能源，依赖太阳能进行环球旅行．
小艇上太阳能光伏板面积约为500m2，在阳光的照射下，通过太阳能板可以获得100kW的电量．
这种小艇有两个相同的引擎，仅需20kW的电量驱动单引擎，就能以18km/h的速度匀速行驶．用40kW的电量驱动双引擎，小艇匀速行驶的速度高达30km/h．
这种小艇采用密度较小，硬度大的新型材料制造，自重仅为9×104N，满载的排水量为60t．
（1）太阳能光伏板工作时，是________能转化为_________能．
（2）这种小艇满载漂浮在海面上时，受到浮力是_________N．空载漂浮在海面上，排开海水的体积是_________m3．（海水的密度取1.0×103kg/m3，g取10N/kg）
（3）如果每天阳光照射太阳能电池板的时间为10h，获得的电能约为____________kW·h．这些电能相当于完全燃烧_______kg的焦炭释放的能量．（焦炭的热值取3.0×107J）
（4）若引擎的电能转化为机械能的效率为80%．试求用20kW的电量驱动单引擎时，小艇受到的阻力为__________N．
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．A
【详解】
A．电荷的定向移动形成电流，可以是正电荷，也可以是负电荷，故A正确；
B．同种电荷相互排斥，异种电荷相互吸引，故B错误；
C．物理学中规定正电荷定向移动的方向为电流方向，故C错误；
D．电路两端有电压，电路是通路，电路中才有电流，故D错误。
故选A。
2．C
【详解】
小华将A、B连在一起时，小明将“测量仪”连接在X、Z两端，灯泡发光，说明此时电路是接通的；上端只剩下C，下端只剩下Y，则说明C和Y是同一根电线。如图所示：
小华将B、C连在一起时，小明将“测量仪”连在X、Y两端，灯泡发光，说明此时电路是接通的；上端只剩下A，下端只剩下Z，则说明A和Z是同一根电线。如图所示：
综上所述，C和Y是同一根电线，A和Z是同一根电线，则剩下的B和X是同一根电线。故ABD不符合题意，C符合题意。
故选C。
3．B
【详解】
A．由实物连接图可知，两个灯泡分别形成电流通路，即为并联；且开关与灯L2串联在支路中。图中两灯并联，开关S在干路上，与实物图不对应，故A不符合题意；
B．图中两灯并联，开关S在L2支路上，与实物图对应，故B符合题意；
C．图中两灯并联，开关S在L1支路上，与实物图不对应，故C不符合题意；
D．图中两灯串联，开关控制整个电路，与实物图不对应，故D不符合题意。
故选B。
4．D
【详解】
A．由题意可知，石墨烯具有优良的导电性，故可以用来制作高压输电线，故A不符合题意；
B．由题意可知，石墨烯具有极强的拉力，故可以用来制作坚韧的防弹衣，故B不符合题意；
C．由题意可知，细菌的细胞无法在石墨烯上生存，故石墨烯可以用来制作食品包装材料，故C不符合题意；
D．由题意可知，石墨烯具有优良的导热性，故不可以用来制作保温隔热材料，故D符合题意。
故选D。
5．C
【详解】
从实物图可以看到，电流从电源正极流出，然后分成两部分电流，一部分电流流过电动机、开关S2，另一部分电流流过灯泡，这两部分电流汇总，最后流过开关S1，回负极；可知电动机与开关S2串联，再与灯泡并联，开关S1接在干路中。
故选C。
6．B
【详解】
A．由于橡胶棒相对于毛皮而言，对电子束缚能力更强，更容易得到电子，所以用毛皮摩擦过的橡胶棒带的电荷叫作负电荷，故A错误；
B．根据电荷间相互作用的规律，同种电荷相互排斥，异种电荷相互吸引，故B正确；
C．摩擦能够起电是因为摩擦过程中，电荷（电子）发生了转移，并非创造了电荷，故C错误；
D．物理学规定正电荷定向移动的方向为电流的方向，与负电荷定向移动的方向相反，故D错误。
故选B。
7．A
【详解】
从实物图中可以看出，两只灯泡并联，开关位于干路．
A．两只灯泡并联，开关控制干路，故A正确．
B．两只灯泡并联，开关控制L2支路，故B错误．
C．两只灯泡并联，开关控制L1支路，故C错误．
D．两只灯泡串联，故D错误．
故选A．
8．B
【详解】
A．验电器的工作原理是同种电荷互相排斥，故A错误；
B．物体带正电是因为失去了部分电子。用带正电的物体去接触不带电的验电器A的金属球，则验电器A上的部分电子将转移到物体上，使得验电器A也带正电。此时用金属棒C同时接触A、B验电器的金属球，则验电器B上的部分电子会转移到验电器A上，使得验电器B也带正电。因电子定向移动的方向与电流方向相反，则金属棒C接触A、B验电器的瞬间，电流方向是从A到B。故B正确；
C．带正电的物体接触验电器A的金属球时，A的金属箔片张角变大，是因为验电器A上的部分电子将转移到物体上，使得验电器A也带正电。故C错误；
D．当C棒接触两验电器的金属球时，验电器A的金属箔片张角变小，是因为验电器B上的部分电子转移到了验电器A上，中和了部分正电荷。故D错误。
故选B。
9．A
【详解】
A．导体和绝缘体没有绝对的界限，并且导体和绝缘体在一定条件下是可以相互转化的，故A正确；
B．规定正电荷的定向移动方向为电流方向，故B错误；
C．与毛皮摩擦的橡胶棒得到了电子而带负电，故C错误；
D．原子核内的质子数和核外电子数相等，质子带正电，电子带负电，所以整个原子不显电性，故D错误。
故选A。
10．B
【详解】
A．在图甲中，如果断开S，并将导线接到开关 S两端，相当于接通了电路，两盏灯串联在电路中，则L1、L2发光，故A不符合题意；
B．在图乙中，闭合S1、断开S2，此时只有灯泡接入电路中，将导线接到灯泡两端，则灯泡被短路，灯泡不发光，同时电源短路，流过电源的电流过大，会烧坏电源，故B符合题意；
C．在图乙中，闭合S1、S2，电动机和灯泡并联，将导线接到电动机两端，此时电源短路，则电动机和灯泡都不工作，故C不符合题意；
D．在图甲中，闭合S，并将导线接到L1两端L1被短路，则L1不发光，L2中有电流，L2会发光，故D不符合题意
故选B。
11．B
【详解】
A．当人向平面镜走进时，由平面镜成像的特点可知，像和物体的大小相等。人的大小不变，所以人在镜中的像大小不变，故A错误；
B．越往高空，空气越稀薄，大气压越小，因此大气压强随高度的升高而减小，故B正确；
C．举重运动员举着杠铃在空中静止时，运动员给杠铃一个向上的力，杠铃向上没有移动距离，则人对杠铃没有做功，故C错误；
D．自由电荷的定向移动形成电流，金属导体中电流是由带负电的自由电子定向移动形成的；水溶液中的电流是由正、负离子同时向相反的方向移动形成的，故D错误。
故选B。
12．C
【详解】
：A．闭合电路中在电源的外部，电流总是从电源正极流向负极，而电源内部的方向与之相反，故A错误；
B．“破镜不能重圆”，是因为镜子破裂处的分子间间隔较大，大于分子直径的10倍，分子间的作用力十分微弱的缘故，故B错误；
C．验电器是根据同种电荷相互排斥的原理制成的，故C正确；
D．热值是燃料的一种特性，只与燃料的种类有关，与燃料的质量、燃烧是否充分、释放热量多少无关，故D错误。
故选C。
13． 定向移动 相反
【详解】
[1]电压使电荷的定向移动形成电流。
[2]物理学中，规定为电流正电荷定向移动的方向为电流的方向。自由电子带负电，所以金属导体中的电流方向与自由电子的移动方向相反。
14． 扩散 用电器
【详解】
[1]过道和楼道弥漫着消毒液味，说明消毒液分子进入到了空气中，这是扩散现象，表明分子在不停地做无规则运动。
[2]对手机充电，手机会消耗电能，所以手机相当于用电器。
15． 见解析 同种 电源
【详解】
（1）[1]梳子与头发摩擦前不吸引纸屑，与头发摩擦后能吸起纸屑，因为带电体能吸引纸屑等轻小物体，说明梳子带有电。
（2）[2]电荷间的相互作用规律是：同种电荷相互排斥，异种电荷相互吸引；两根玻璃棒分别与丝绸摩擦后，发现它们互相排斥，说明它们带同种电荷。
（3）[3]要使用电器工作，电路中必须要有电源，水果能使二极管发光，说明在这个的电路中水果能提供电压，所以水果相当于电源，
16． 单 B到A A到B
【详解】
[1]二极管是由半导体材料制成的，具有单向导电性，即只能从二极管的正极进，负极出。
[2]电流从电池的正极出发，经过开关，灯泡再回到负极，在灯泡中电流的方向为由B到A。
[3]规定正电荷移动的方向为电流的方向，而在金属导体中移动的是带负电的电子，故带负电的电子移动的方向为A到B。
17． 内 不同 温度差
【详解】
(1)[1]由于在温差时才产生电流，所以它的电能是由内能转化而来，这样的热电偶实际上是一个电源，它是把内能转化为电能。
(2)[2][3]因为热电偶电路中电流的大小与相互连接的两种金属丝的材料有关，在热电偶电路中，产生热电流的条件是电路是由不同材料的导体组成的闭合电路，在两个接点之间存在着温度差，且温度差越大，回路电流越大。
18． 闭合 短路 切断 能 b a
【详解】
（1）[1][2]在定时阶段，电路是通路，开关S应该闭合，因此起爆器处于短路，所以在定时阶段起爆器不会爆炸引爆炸弹。
（2）[3][4]当定时器（钟表）定时结束时，b导线被切断，起爆器的短路状态被改变，此时电流能通过起爆器，因此在定时结束的瞬间起爆器立即爆炸。
（3）[5][6]综上可知，装置在拆除前，起爆器被短路，所以不工作，起爆器上没有电流通过，因此定时器（时钟）应该安装在b导线上。为使该定时爆炸装置停止工作，应立即剪断导线a，这样电路就会因没有电源而处于断路状态。
19． 温度差 内能 将电压表的正、负接线柱分别接在金属板A、B上，观察电压表的指针偏转情况，若指针向右偏转，则判断出A金属板为电源正极，反之则反
【详解】
(1)[1]根据表格可以看出，金属丝两连接点的温差越大，产生的电流越大。
[2]图（b）中因为存在温度差，所以产生了电流，所以是将内能转化为电能。
(2)[3]电压表接反时指针会反向偏转，接正确时正向偏转，所以，可以利用电压表，将电压表的正、负接线柱分别接在金属板A、B上，观察电压表的指针偏转情况，若指针向右偏转，则判断出A金属板为电源正极，反之则A金属板为电源负极。
20． 降低 机械能 带电体能够吸引轻小物体 同种电荷相互排斥 正
【详解】
(1)[1][2]做功可以改变物体的内能，当外界对物体做功时，物体的内能增大，当物体对外界做功时，物体的内能就会减小。故木塞被喷出时，水蒸气对木塞做功，内能减少，温度降低，内能转化为机械能。
(2)[3]带电体能够吸引轻小物体。故带电的梳子能够吸引碎小纸屑，说明带电体能够吸引轻小物体。
(3)[4]同种电荷相互排斥，异种电荷相互吸引。故用毛皮摩擦过的橡胶棒接触验电器的金属球，验电器的两个箔片张开的角度，张开是因为同种电荷相互排斥。
(4)[5]利用二极管的单向导电性从而可以确定电源的正负极。故闭合开关后，发光二极管具有单向导电性，二极管是否发光就可以确定电源的右端是正极。
21． 太阳（或光） 电 6×105 9 1000 120 3200N
【详解】
（1）太阳能电池在工作时，消耗光能产生电能，故是将光能转化为电能的装置；
（2）∵G排=m排g=6×104kg×10N/kg=6×105N
据阿基米德原理知，此时船满载时受浮力：
F浮=G排=6×105N；
当空载时，由于轮船漂浮
F浮=G船=ρgV排=9×104N
故．
（3）太阳光照射一天（日照时间为10h）可获得电能是W=Pt=100kW×10h=1000kW h=3.6×109J
据公式Q=mq可得；
（4）P′=P电×80%=20kW×80%=16000W，，且v=18km/h=5m/s
∴牵引力：，
∵汽车匀速行驶，
∴f=F=3200N．
（5）小艇所受的阻力随着速度的变大而变大．
答：（1）太阳能电池是将光能转化为电能的装置；
（2）这种小艇满载漂浮在海面上时，受到的浮力是=6×105N．空载漂浮在海面上，排开海水的体积是9m3；
（3）获得的电能约为 1000kW h，合 3.6×109J．这些电能相当于完全燃烧120kg的焦炭释放的能量；
（4）小艇受到的阻力是3200N；（5）小艇所受的阻力随着速度的变大而变大．
