人教版九年级全一册第十九章生活用电单元练习（有解析）

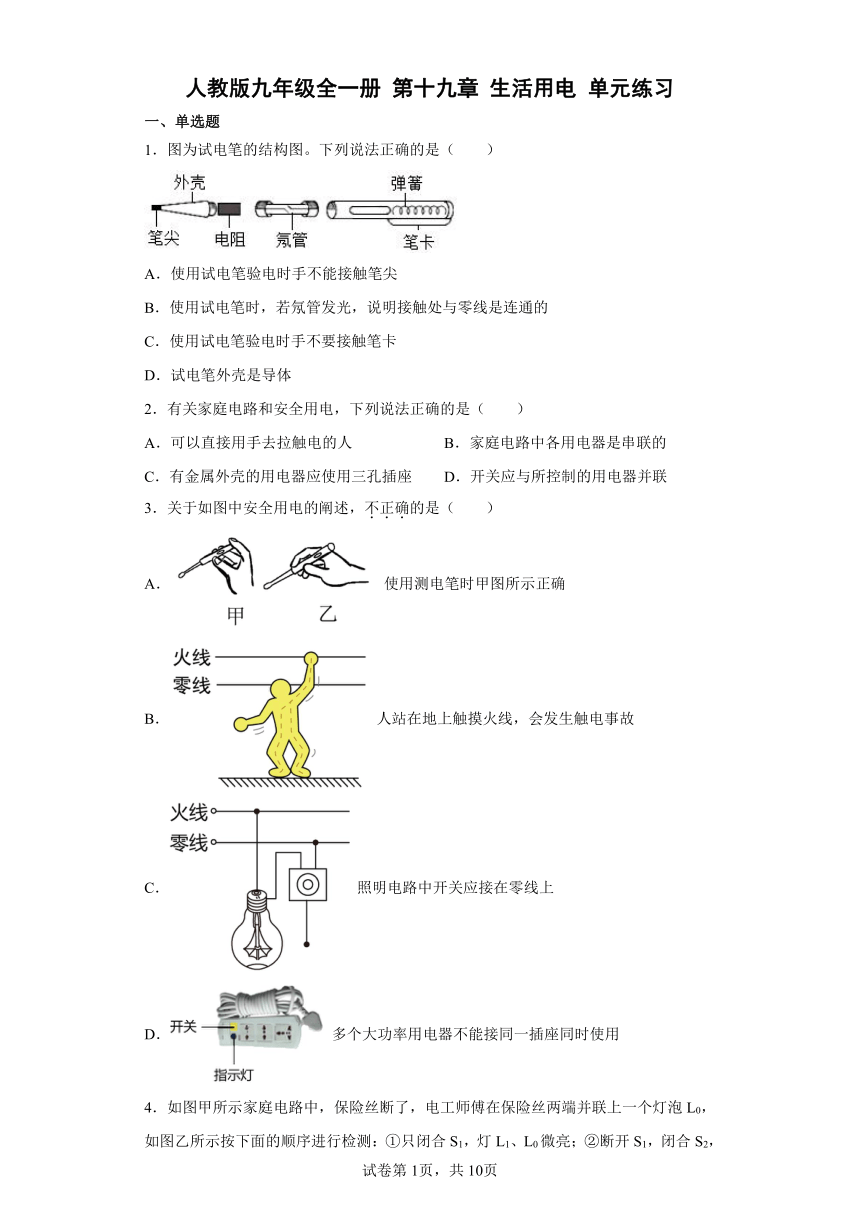

人教版九年级全一册 第十九章 生活用电 单元练习
一、单选题
1．图为试电笔的结构图。下列说法正确的是（　　）
A．使用试电笔验电时手不能接触笔尖
B．使用试电笔时，若氖管发光，说明接触处与零线是连通的
C．使用试电笔验电时手不要接触笔卡
D．试电笔外壳是导体
2．有关家庭电路和安全用电，下列说法正确的是（　　）
A．可以直接用手去拉触电的人 B．家庭电路中各用电器是串联的
C．有金属外壳的用电器应使用三孔插座 D．开关应与所控制的用电器并联
3．关于如图中安全用电的阐述，不正确的是（　　）
A． 使用测电笔时甲图所示正确
B． 人站在地上触摸火线，会发生触电事故
C． 照明电路中开关应接在零线上
D． 多个大功率用电器不能接同一插座同时使用

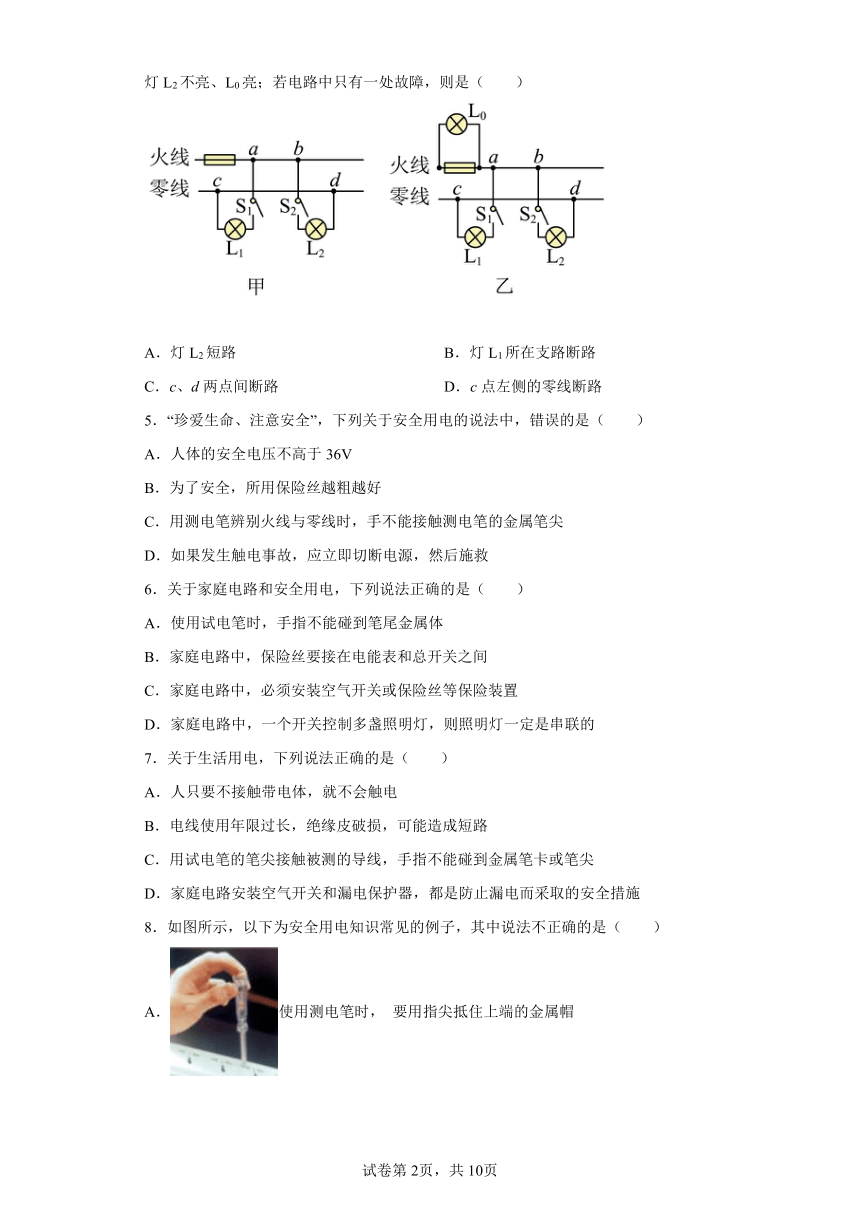

4．如图甲所示家庭电路中，保险丝断了，电工师傅在保险丝两端并联上一个灯泡L0，如图乙所示按下面的顺序进行检测：①只闭合S1，灯L1、L0微亮；②断开S1，闭合S2，灯L2不亮、L0亮；若电路中只有一处故障，则是（　　）
A．灯L2短路 B．灯L1所在支路断路
C．c、d两点间断路 D．c点左侧的零线断路
5．“珍爱生命、注意安全”，下列关于安全用电的说法中，错误的是（　　）
A．人体的安全电压不高于36V
B．为了安全，所用保险丝越粗越好
C．用测电笔辨别火线与零线时，手不能接触测电笔的金属笔尖
D．如果发生触电事故，应立即切断电源，然后施救
6．关于家庭电路和安全用电，下列说法正确的是（　　）
A．使用试电笔时，手指不能碰到笔尾金属体
B．家庭电路中，保险丝要接在电能表和总开关之间
C．家庭电路中，必须安装空气开关或保险丝等保险装置
D．家庭电路中，一个开关控制多盏照明灯，则照明灯一定是串联的
7．关于生活用电，下列说法正确的是（　　）
A．人只要不接触带电体，就不会触电
B．电线使用年限过长，绝缘皮破损，可能造成短路
C．用试电笔的笔尖接触被测的导线，手指不能碰到金属笔卡或笔尖
D．家庭电路安装空气开关和漏电保护器，都是防止漏电而采取的安全措施
8．如图所示，以下为安全用电知识常见的例子，其中说法不正确的是（　　）
A．使用测电笔时， 要用指尖抵住上端的金属帽

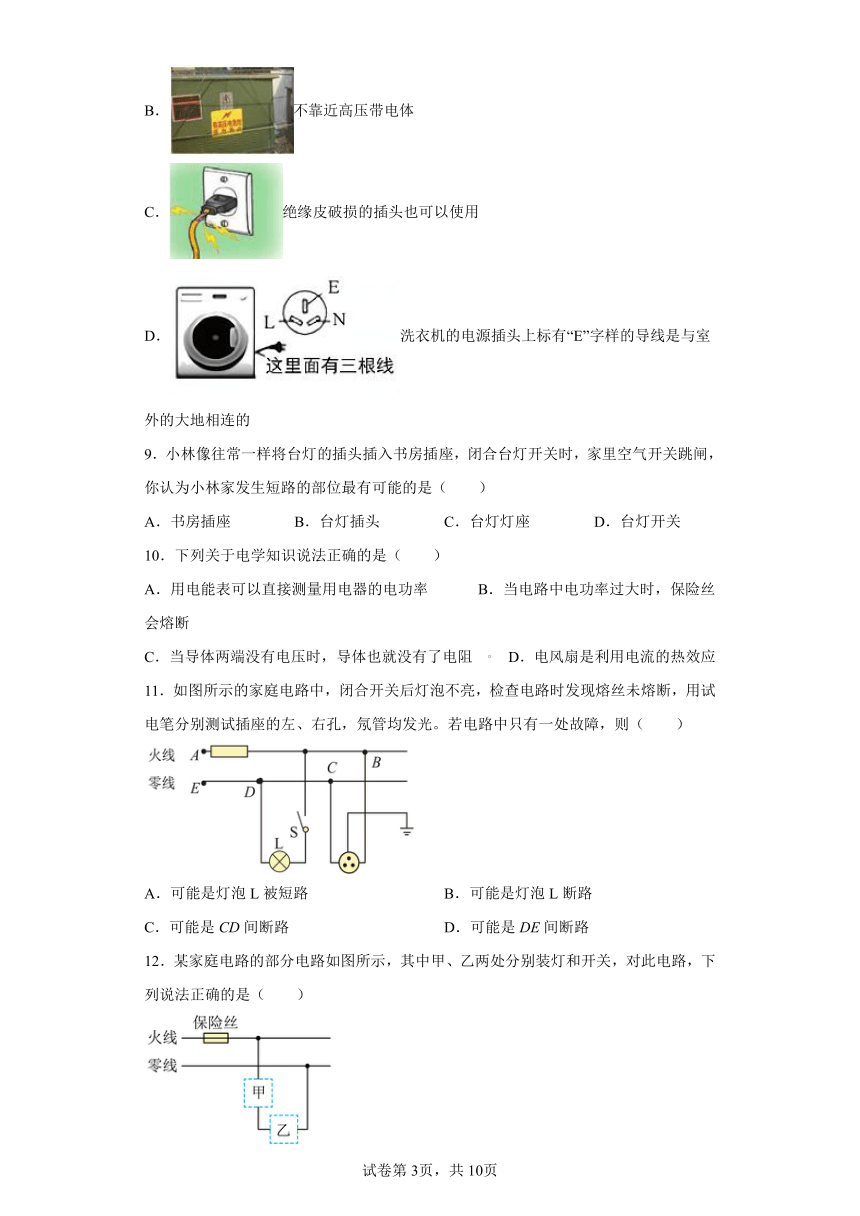

B．不靠近高压带电体
C．绝缘皮破损的插头也可以使用
D．洗衣机的电源插头上标有“E”字样的导线是与室外的大地相连的
9．小林像往常一样将台灯的插头插入书房插座，闭合台灯开关时，家里空气开关跳闸，你认为小林家发生短路的部位最有可能的是（　　）
A．书房插座 B．台灯插头 C．台灯灯座 D．台灯开关
10．下列关于电学知识说法正确的是（　　）
A．用电能表可以直接测量用电器的电功率 B．当电路中电功率过大时，保险丝会熔断
C．当导体两端没有电压时，导体也就没有了电阻 D．电风扇是利用电流的热效应
11．如图所示的家庭电路中，闭合开关后灯泡不亮，检查电路时发现熔丝未熔断，用试电笔分别测试插座的左、右孔，氖管均发光。若电路中只有一处故障，则（　　）
A．可能是灯泡L被短路 B．可能是灯泡L断路
C．可能是CD间断路 D．可能是DE间断路
12．某家庭电路的部分电路如图所示，其中甲、乙两处分别装灯和开关，对此电路，下列说法正确的是（　　）

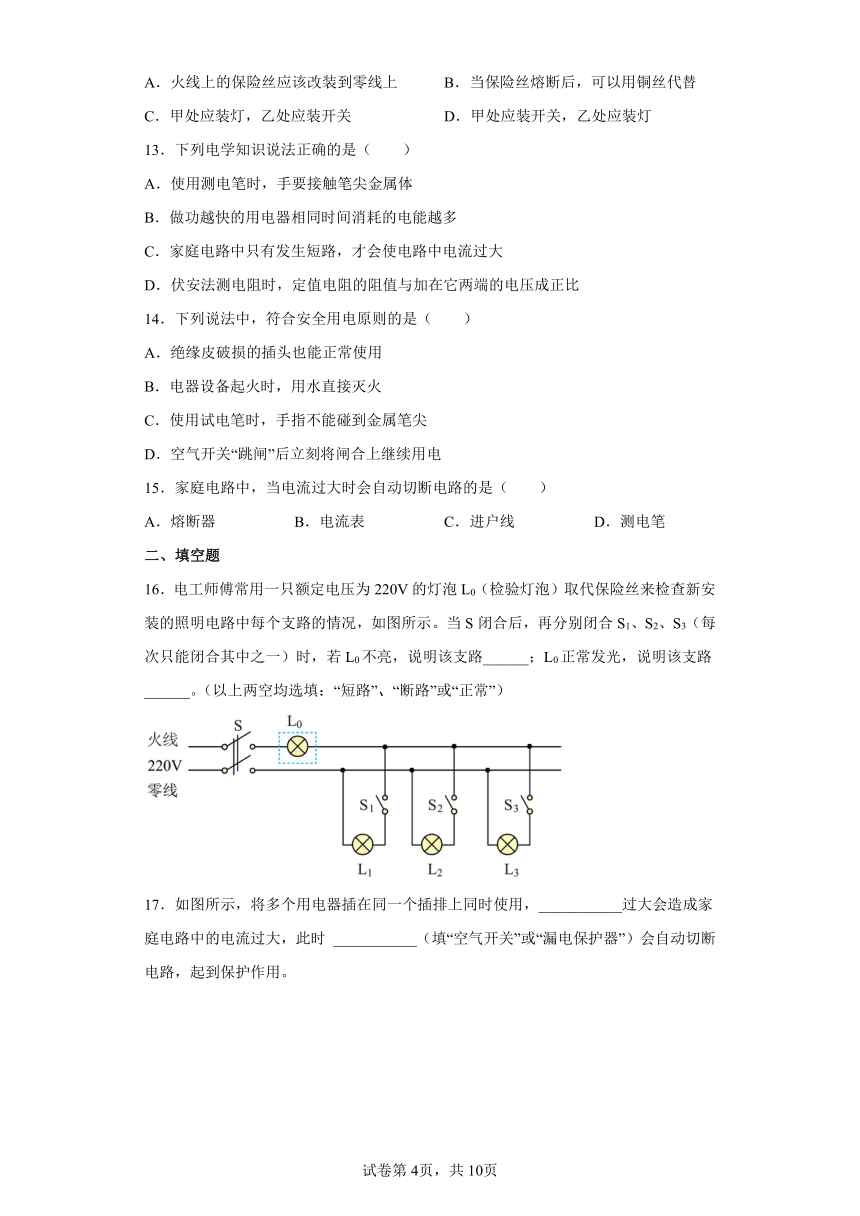

A．火线上的保险丝应该改装到零线上 B．当保险丝熔断后，可以用铜丝代替
C．甲处应装灯，乙处应装开关 D．甲处应装开关，乙处应装灯
13．下列电学知识说法正确的是（　　）
A．使用测电笔时，手要接触笔尖金属体
B．做功越快的用电器相同时间消耗的电能越多
C．家庭电路中只有发生短路，才会使电路中电流过大
D．伏安法测电阻时，定值电阻的阻值与加在它两端的电压成正比
14．下列说法中，符合安全用电原则的是（　　）
A．绝缘皮破损的插头也能正常使用
B．电器设备起火时，用水直接灭火
C．使用试电笔时，手指不能碰到金属笔尖
D．空气开关“跳闸”后立刻将闸合上继续用电
15．家庭电路中，当电流过大时会自动切断电路的是（　　）
A．熔断器 B．电流表 C．进户线 D．测电笔
二、填空题
16．电工师傅常用一只额定电压为220V的灯泡L0（检验灯泡）取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示。当S闭合后，再分别闭合S1、S2、S3（每次只能闭合其中之一）时，若L0不亮，说明该支路______；L0正常发光，说明该支路______。（以上两空均选填：“短路”、“断路”或“正常”）

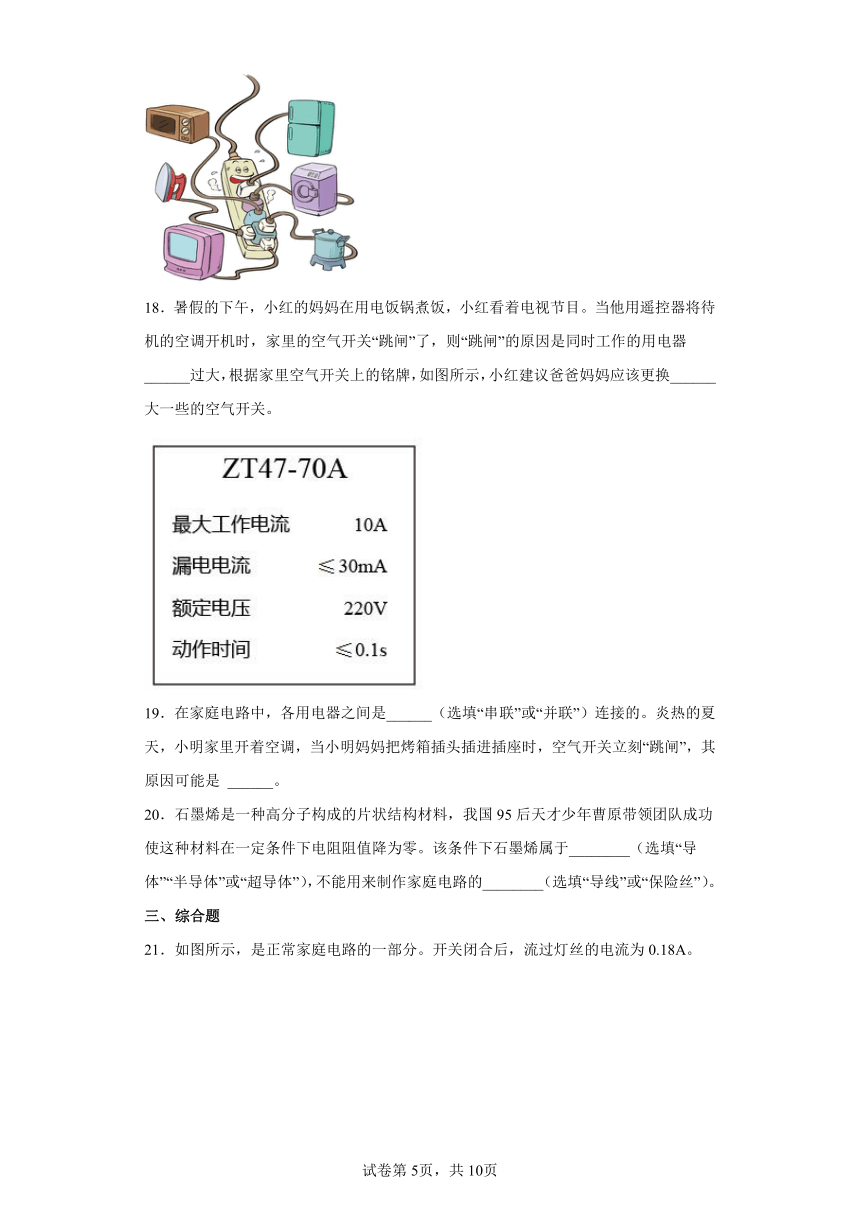

17．如图所示，将多个用电器插在同一个插排上同时使用，___________过大会造成家庭电路中的电流过大，此时 ___________（填“空气开关”或“漏电保护器”）会自动切断电路，起到保护作用。
18．暑假的下午，小红的妈妈在用电饭锅煮饭，小红看着电视节目。当他用遥控器将待机的空调开机时，家里的空气开关“跳闸”了，则“跳闸”的原因是同时工作的用电器______过大，根据家里空气开关上的铭牌，如图所示，小红建议爸爸妈妈应该更换______大一些的空气开关。
19．在家庭电路中，各用电器之间是______（选填“串联”或“并联”）连接的。炎热的夏天，小明家里开着空调，当小明妈妈把烤箱插头插进插座时，空气开关立刻“跳闸”，其原因可能是 ______。
20．石墨烯是一种高分子构成的片状结构材料，我国95后天才少年曹原带领团队成功使这种材料在一定条件下电阻阻值降为零。该条件下石墨烯属于________（选填“导体”“半导体”或“超导体”），不能用来制作家庭电路的________（选填“导线”或“保险丝”）。
三、综合题
21．如图所示，是正常家庭电路的一部分。开关闭合后，流过灯丝的电流为0.18A。
(1)此时电路中，M处(导线与插头连线的接口)的电流大小为______A。若用试电笔检测M处，试电笔氖管______ (选填“发光”或“不发光”)；
(2)有金属外壳的电热水壶，应使用______ (选填“两”或“三”)孔插座，当其插头插入该插座后，再按下水壶开关，家庭电路的保险丝熔断原因可能是哪些？ ______
A．插座短路 B．插头短路 C．壶的开关短路 D．壶的发热电阻短路
E.电路中总电功率过大
22．如图所示是某电热水壶及其铭牌，在 1 标准大气压下， 用这只电热水壶装满 20℃的水，电热水壶正常工作时将水烧开需要 8min；
(1)你认为该电热水壶应该使用两孔插座还是三孔插座，为什么？
(2)该电热水壶正常工作时电流多大？
(3)把电热水壶中的水烧开，水需要吸收多少热量？
(4)计算该电热水壶的热效率。
23．甲图是一种即开即可以用热水的电热水龙头，乙图是它的电路原理图。旋转电热水龙头的手柄可带动切换开关在1、2、3之间接通对应的电路，从而实现冷水、温水、热水之间的切换.电热水龙头的部分参数如下表所示；
牌全自动电热水龙头
额定电压：220V 频率：50Hz 额定输入功率：2kW3.5kW 电热效率：90% 短温保护：55
（1）插脚E所对应的插孔应该与______线相连，原因是______；
（2）开关处于位置1时，放出的水温最高，试求电热丝R1的阻值______
（3）当开关处于位置1、进水口的水温接近25℃时，超温保护器就切断了电路，试估算水龙头每分钟可以放出多少千克的热水______
24．某院内有甲、乙两户居民,院内原先供电线路用的是横截面积为2.5mm2的铝芯橡皮绝缘线,从进院后的接线端经25m先到达甲户,再从甲户经25m到达乙户．每户总用电额定功率均为2kW．为了增加用户的最大安全用电功率,现在要进行“电力增容”,使每户总用电额定功率均可增加到4kW．增容后保持院内线路分布情况不变,只是供电线路改用铜芯橡皮绝缘线．下表列出了不同横截面积的铜导线在常温下的安全载流量(即长时间通电时的最大安全电流)．
导线横截面积S/mm2 铜芯橡皮绝缘线安全载流量I/A
2.5 28
4 37
6 41
10 68
假设两户所有用电器均为纯电阻电器,各用电器的额定电压都是220V,用户室内电线的电阻忽略不计．而且设进院后的接线端的电压总保持220V,试回答下列问题:
(1)画出院内的供电和用电的电路图;
( )
(2)通过计算说明,在实用和经济的前提下,为了“电力增容”,院内的供电线路应选用哪一种铜导线_________
(3)若选用的铜导线每米电阻为4.25×10-3Ω,那么增容后,在甲、乙两用户都同时使用“220V 4kW”的电器时,乙户所得到的实际电功率是多少_________
25．如图1是家庭电路的一部分。
(1)请用笔画线，将图中的台灯、开关和插座按照安全用电的原则接入家庭电路中，要求：S1(旋转开关)单独控制台灯，S2单独控制插座；
( )
(2)台灯的灯泡标着“220V 44W”，闭合开关，求：
①灯泡正常发光时电阻是_____________？
②调节旋转开关，测得当灯两端的电压为110V时，灯的实际功率为12.1W，求此时通过灯的电流是_____？通电200s灯消耗的电能是__________？
(3)关闭其他用电器，单独接入电热水壶(具体参数见下面表格)工作6min，此过程中如图2所示的电能表一共闪了250次，求电热水壶这段时间内消耗的电能是________？
电热水壶型号 额定电压 额定功率
HX--201306 220V 1200
26．阅读短文，回答问题
电水壶
电水壶如图甲所示，它的工作原理是：接通电源，水温上升到100℃开始沸腾，水蒸气使双金属片变形推动蒸汽开关，使电水壶在水烧开后自动断电（下次烧水需重新闭合蒸汽开关）．如蒸汽开关失效，壶内的水会被烧干，发热元件温度急剧上升，发热盘底部也有一个双金属片开关，会因热传导作用温度急剧上升，断开电源．
图乙是双金属片开关原理图，A为双金属片，由两层不同金属粘合而成，受热时二者膨胀的快慢不同．未通电或低于预定温度时，双金属片A和静片B上的触点接通，发热盘工作，当温度达到预定温度时，双金属片向左弯曲（温度越高，弯曲程度越大），电路断开．C是调节旋钮，调节它可改变双金属片与静片弹性接触的力度.
现在很多高档的电热水壶采用了PTC加热元件．图丙是PTC材料的电阻随温度变化的关系图像．使用PTC加热元件，可防止因干烧出现着火危险．PTC加热元件的自动控制温度性能是绝对可靠的，它靠PTC的电阻变化控制温度，不是依靠触点控制。
（1）从安全用电考虑，电水壶金属外壳选用_______（两/三）线插头。
（2）为保证安全，电水壶蒸汽开关与双金属片开关应______（串联/并联）连接。
（3）关于图甲电水壶中的双金属片，下列说法正确的是______。
A．双金属片受热时，金属层a比b膨胀快
B．调节旋钮C，使静片B向左弯曲，双金属片断开的温度值升高
C．蒸汽开关与发热盘底部的双金属片开关总是同时断开
D．双金属片触点频繁通断电，容易烧接在一起，水一定被烧干
（4）PTC电水壶通电后发热盘的最终温度范围应在______。
A．T0~T1 B．T1~T2 C．T2~T3 D．T3~T4
（5）PTC电水壶通电后，PTC发热材料功率随时间变化的图像是______。
A． B．
C． D．
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．A
【详解】
ABC．使用试电笔时，手不要接触试电笔前端的金属笔尖，必须接触试电笔的金属卡，试电笔的高值电阻和人串联在火线和大地之间，加在两者之间的电压是220V，此时试电笔的高值电阻分担的电压很大，人体分担的电压很小，通过人体的电流很小，氖管发光，不会发生触电事故，故A正确，BC错误；
D．为保证安全，试电笔的外壳需用绝缘材料制作，故D错误。
故选A。
2．C
【详解】
A．人是导体，不能用手拉触电的人，故A错误；
B．家庭电路中各用电器是并联的，独立工作，互不影响，故B错误；
C．有金属外壳的用电器为了防止触电，需要使用三孔插座，故C正确；
D．开关应与所控制的用电器串联，故D错误。
故选C。
3．C
【详解】
A．用测电笔辨别火线和零线时，手要接触笔尾金属体，不能接触笔尖金属体，则在如图的两种使用方法中，正确的是甲，故A正确，不符合题意；
B．人站在地上，触摸火线，会有电流通过人体，会发生触电事故，故B正确，不符合题意；
C．连接电路时，开关应该接在火线和用电器之间，这样开关断开后用电器上就没有电压了，可以防止触电事故的发生，故C错误，符合题意；
D．多个大功率用电器同时使用一个插座时，通过插座的总电流过大，容易发生火灾，故D正确，不符合题意。
故选C。
4．A
【详解】
BD．图甲中保险丝断了，电工师傅在保险丝两端并联上一个灯泡L0（如图乙）；只闭合S1，L0、L1串联，且灯L1、L0微亮，说明电路为通路，即火线→L0→a→S1→L1→c以及c点左侧的零线都没有开路，两灯微亮的原因是两灯分得的电压均小于220V，故BD不符合题意；
AC．断开S1，闭合S2，L0和L2串联，L0能够发光，说明电路为通路，即火线→L0→a→b→S2→L2→d→c以及c点左侧的零线都没有断路；而L2不亮，说明灯L2短路了，故A符合题意，C不符合题意。
故选A。
5．B
【详解】
A．对人体的安全电压不高于36V，高于此电压则可能发生触电事故，故A正确，不符合题意；
B．为了安全，应选择合适的保险丝，保险丝越粗，允许通过的电流越大，过粗的保险丝在电流总电流过大时不能起到保护作用，故B错误，符合题意；
C．使用试电笔辨别火线、零线时，一定要用手指接触笔尾金属体，否则容易造成误判；但不能用手接触试电笔前端的金属体，否则会造成触电事故，故C正确，不符合题意；
D．当发现有人触电时，应该立即采取的措施是：迅速切断电源或用绝缘体挑开电线，不能用手拉开电线和触电的人，这样自己也会触电，故D正确，不符合题意。
故选B。
6．C
【详解】
A．使用试电笔时，手指要接触笔尾金属体，如果手不接触笔尾金属体，无论笔尖金属体接触火线还是零线，氖管都不发光，不能正确辨别火线和零线，故A错误；
B．电路中电流过大会熔断保险丝，为了更换保险丝时更安全、方便，保险盒安装在总开关的后面，故B错误；
C．为用电安全，家庭电路中应安装保险丝或空气开关，在电流过大时切断电路，故C正确；
D．家庭电路中，照明灯是并联的，一个开关控制多盏照明灯，开关在干路上，故D错误。
故选C。
7．B
【详解】
A．人不接触带电体，也可能触电，如高压电弧触电，故A错误；
B．电线使用年限过长，绝缘皮破损，零、火线有可能接触，会造成短路，故B正确；
C．试电笔在使用时，笔尖接触被测的导线，手指接触金属笔卡，若接触火线，氖管会发光，故C错误；
D．安装空气开关是防止电流过大而采取的安全措施，漏电保护器是防止漏电而采取的安全措施，故D错误。
故选B。
8．C
【详解】
A．使用测电笔时，手指要抵住上端的金属帽，才能形成回路，氖管才会发光，故A正确，不符合题意；
B．靠近高压带电体时，有可能出现电弧触电，故B正确，不符合题意；
C．绝缘皮破损的插头不可以再使用，因为绝缘皮破损后，存在触电及造成短路的隐患，故C错误，符合题意；
D．洗衣机电源插头上标有E字样的导线应与地线相连，可以及时导走外壳上的电，避免人体触电，故D正确，不符合题意。
故选C。
9．C
【详解】
A．若书房的插座短路，则不需要插台灯时，空气开关就跳闸了，故A不符合题意；
B．若台灯的插头短路，则插上台灯时，电流过大，空气开关就跳闸了，不符合题意中的闭合开关后才跳闸的，故B不符合题意；
C．若台灯的灯座短路，则插上台灯，闭合开关后，电流过大，空气开关就跳闸了，故C符合题意；
D．若是台灯开关短路，则插上插头时，台灯就会发光，故D不符合题意。
故选C。
10．B
【详解】
A. 电能表用来测量用电器一段时间内消耗的电能的，故A错误；B. 根据欧姆定律可知，家庭电路电压为220V一定，电阻越小，电流越大，所以短路是电流过大的原因．根据I＝可知，家庭电路电压为220V一定，总功率越大，总电流越大，所以总功率过大是电流过大的原因．因此保险丝熔断的原因是短路或用电器的总功率过大，故B正确；C. 电阻是导体的一种性质，大小与自身的材料、长度、横截面积有关，而与导体两端电压和通过导体的电流大小无关，故C错误；D. 电风扇中的电动机应用了通电导线在磁场中受力而工作的，主要是把电能转化为机械能，不是利用电流的热效应工作的，故D错误．故选B.
点睛：（1）电能表是测量一段时间内消耗的电能的多少的仪表；（2）家庭电路在电流过大，会引起家庭电路中保险丝熔断，其原因：短路和总功率过大；（3）影响电阻的因素是材料、长度和横截面积，与是否有电流、电压无关；（4）电流的热效应：电流通过导体要发热，这叫做电流的热效应，如电灯、电炉、电烙铁、电焊等都是电流的热效应的例子．
11．D
【详解】
A．灯泡L被短路，则电路中的电流过大，保险丝会熔断，故A不符合题意；
B．灯泡L断路，则三孔插座的左孔与零线相连，用试电笔测试氖管不发光，故B不符合题意；
CD．熔丝未熔断，说明该电路中出现了断路现象，用试电笔分别测试插座的左、右孔，氖管均发光，这说明插座左、右孔均与火线接通；闭合开关，D点通过开关、灯泡与火线接通，若CD间断路，则插座左孔无法与火线接通，氖管不发光；若 DE间断路，插座左孔通过C点与火线接通，氖管发光；故D符合题意，C不符合题意。
故选D。
12．D
【详解】
ACD．为了安全，保险丝要接在火线上，开关也应接在火线上，甲处安装开关，乙处安装电灯，故AC错误，D正确；
B．当保险丝熔断后，由于铜丝的熔点很高，所以绝对不能用铜丝代替保险丝，故B错误。
故选D。
13．B
【详解】
A．用测电笔辨别火、零线时，用笔尖金属体接触火线或零线，手指要接触笔尾金属体，当氖管发光时，说明是接触的是火线，否则是零线，故A错误；
B．电流做功越快，即功率大，根据W=Pt可知，用电器相同时间消耗的电能就越多，故B正确；
C．家庭电路中电流过大的原因可能是发生短路，也可能是用电器的总功率过大，故C错误；
D．导体电阻的大小与导体的材料、长度、横截面积和温度有关，与导体两端电压和通过电流无关，则定值电阻的阻值与加在它两端的电压没有关系，故D错误。
故选B。
14．C
【详解】
A．使用绝缘皮破损的插头，容易使得人碰到火线，故容易发生触电事故，故A不符合题意；
B．生活用水是导体，电器设备起火，不能用水直接灭火，容易引起触电或短路，故B不符合题意；
C．使用试电笔去辨别火线与零线时，要用手接触笔尾金属体，用笔尖接触被测的导线，决不能用手直接去接触笔尖，故C符合题意；
D．空气开关跳闸，原因是电路有短路或用电器总功率过大，应先检修，检查没有问题后再使空气开关复位，故D不符合题意。
故选C。
15．A
【详解】
家庭电路中，当电流过大时会自动切断电路的是熔断器，故选A。
16． 断路 短路
【详解】
[1]如果L0不亮，该支路不能形成通路，电路中无电流，说明该支路断路。
[2]如果L0正常发光，说明检验灯两端的电压是220V，该支路发生了短路。
17． 用电器的总功率 空气开关
【详解】
[1]将多个用电器插在同一个插排上同时使用，用电器的总功率过大会造成家庭电路中的电流过大，这是因为多个用电器并联，电路中的总电阻减小，干路电流才会过大。
[2]家庭电路中的电流过大，空气开关会自动切断电路，起到保护作用；漏电保护器在电路有触电事故时，火线和零线电流差别较大时自动切断。
18． 总功率 最大工作电流
【详解】
[1]电路出现短路或电路中用电器的总功率过大会导致空气开关跳闸。电路的总功率等于各用电器的功率之和，在家里用电饭锅煮饭、看着电视， 又用遥控器将待机的空调开机时，家里的空气开关“跳闸”了，由于空调处于待机状态，所以不可能是短路，故引起家里的空气开关跳闸的原因是用电器的总功率过大。
[2]由P=UI可知，电源电压一定，用电器的总功率过大，干路上的总电流过大，超过空气开关的最大工作电流，导致空气开关跳闸，因此应该更换最大工作电流大一些的空气开关。
19． 并联 插头处短路
【详解】
[1] 在家庭电路中，各用电器之间互不影响且两端的电压都相等，所以各用电器之间是并联连接的。
[2] 当小明妈妈把烤箱插头插进插座时，空气开关立刻“跳闸”，这说明干路电流过大，其原因可能是烤箱的插头处短路。
20． 超导体 保险丝
【详解】
[1][2]因为这种材料在一定条件下电阻阻值降为零，超导体指的是在特定条件下电阻为零的物体，所以石墨烯属于超导体。家庭中的保险丝是利用电流的热效应来工作的，若没有电阻，就无法产生热量，在电流过大时，保险丝无法熔断起到保护作用。所以石墨烯不能用来制作家庭电路的保险丝。
21． 0 发光 三 E
【详解】
(1)[1]两孔插座未接入用电器时，此处电路断路，没用电流通过，所以M处的电流为0A。
[2]M处在火线上，使用试电笔测M处时，形成通路，试电笔氖管发光。
(2)[3]有金属外壳的电热水壶，为了安全，应该接地，即应使用三孔插座连接地线。
[4] AB．当电热水壶的插头插入该插座后，保险丝没有熔断,说明插头处和插座处都没有问题;
C．开关闭合后本就相当于一段导线，跟开关短路没有区别，故不会造成保险丝熔断；
DE．当其插头插入该插座后，再按下水壶开关，家庭电路的保险丝熔断，说明是电热水壶短路或者电路中总电功率过大导致的。
故选DE。
22．(1)使用三孔插座，防止电热水壶的金属外壳因漏电而发生触电事故；(2) 4.55A；(3) 3.36×105J；(4) 70%
【详解】
(1)该电热水壶的外壳是金属的，应该使用三孔插座，这是因为当其外壳漏电时，使用三孔插座能防止发生触电事故。
(2)由可得，该电热水壶正常工作时电流
该电热水壶正常工作时电流4.55A。
(3)水壶装满水时水的体积
由可得，水的质量
在1标准大气压下水的沸点为100℃，则水需要吸收的热量
水需要吸收3.36×105J的热量。
(4)由可得，消耗的电能
该电热水壶的热效率
该电热水壶的热效率为70%。
答：(1)使用三孔插座，防止电热水壶的金属外壳因漏电而发生触电事故。
(2)该电热水壶正常工作时电流为4.55A。
(3)把电热水壶中的水烧开，水需要吸收3.36×105J的热量。
(4)该电热水壶的热效率为70%。
23． 地 防止金属外壳带电引起触电事故
【详解】
（1）[1][2]三脚插头的插脚E与用电器外壳相连，当三脚插头插入三孔插座时，使金属外壳与大地相连通，这样若金属外壳的用电器外壳万一带电，电流会通过地线导入大地，防止造成触电事故的发生。
（2）[3]开关处于位置1时，放出的水温最高，说明R2对应的是“热水”档，则当开关处于位置2时，电路为R1的简单电路，电热水龙头处于“温水”档，此时的额定功率为2kW，由可得
（3）[4]超温保护器就切断了电路说明热水的温度接近55℃，当开关处于位置1时，电热水龙头的功率为3.5kW，1min消耗的电能
水吸收的热量
根据可得每分钟放出热水的质量
24． 4 mm2的铜芯橡皮绝缘线 3610 W
（1）根据家庭电路的连接方式设计电路图；
（2）根据电功率的公式求出电力增容后线路中最大的总电流，由表可知院内的供电线路应选用哪一种铜导线；
（3）根据题意求出庭院内导线的电阻，根据电功率的公式求出每个用户用电器的总等效电阻，再根据电阻的串联和并联求出全院的总等效电阻，根据欧姆定律求出干路电流和甲用电户两端的电压，根据串联电路电阻的分压特点求出乙用电户两端的电压，最后根据电功率的公式求出乙户所得到的实际电功率．
【详解】
（1）用户乙的家庭电阻与其导线的电阻串联后与用户甲的电阻并联，最后再与用户甲导线的电阻串联，如图所示：
（2）两户都用电时，线路中的总电流最大值，由表可知：应选用横截面积为4mm2的铜芯橡皮绝缘线；
（3）每50m长的铜导线的电阻为R=4.25×10-3Ω/m×50m≈0.21Ω，每个用户用电器的总等效电阻，全院的总等效电阻，干路电流，甲用电户两端的电压U甲=I总′R=220V-34.9A×0.21Ω≈213V，乙用电户两端的电压，乙用电户获得的实际功率为．
25． 1100Ω 0.11A 2420J 0.1kW h
【详解】
(1)[1]据题目可知，S1单独控制台灯，此时变阻器必须与台灯串联，故台灯、变阻器、S1串联，火线进入开关，零线直接接入灯泡的螺旋套；S2为单独控制插座的开关，则S2应与插座串联，三孔插座的接法：上孔接地线；左孔接零线；右孔接火线。如下图：
(2)①[2]由P=可得，灯泡正常发光时的电阻
RL===1100Ω
灯泡正常发光时的电阻为1100Ω。
②[3]由P=UI可得，此时通过灯的电流
I实===0.11A
此时通过灯的电流为0.11A。
[4]通电200s灯消耗的电能
W=P实t=12.1W200s=2420J
消耗的电能为2420J。
(3)[5]电能表闪了250次，电热水壶消耗的电能
W′=kW h=0.1 kW h
电热水壶这段时间内消耗的电能是0.1kW h。
答：(1)如图：；
(2)①灯泡正常发光时的电阻为1100Ω；②通电200s灯消耗的电能是2420J；
(3)电热水壶这段时间内消耗的电能是0.1 kW h。
26． 三 串 B C D
【详解】
(1)[1]从安全用电考虑，电水壶金属外壳选用三线插头，使电水壶金属外壳与大地相连，防止因漏电导致触电事故；
(2)[2]从材料中可知，蒸汽开关与双金属片开关只有同时闭合时才能工作，只要其中一个开关断开，那么电路就断开，所以它们应该串联在电路中；
(3)[3]A．从图中可以看到，双金属片受热时，金属片向左端弯曲，说明金属层a比b膨胀慢，A错误；
B．调节旋钮C，使静片B向左弯曲，那么双金属片要往左移动更多才能断开电路，这情况下需要的温度更高，即双金属片断开的温度值升高，B正确；
C．水被烧开时，蒸气开关会被水蒸气推动断开，断开后，蒸气开关与发热盘底部的双金属片开关由于温度降低会断开，所以不是同时断开的，C错误；
D．双金属片触点频繁通断电，这情况下瞬时电流较大，单位时间内产生的热量较多，很容易接在一起，有可能会被烧干，但不是一定烧干，D错误。
(4)[4]从图丙可以看到，随着温度的升高，电阻是先变小，后变大，当电阻最小时，根据可知，电功率最大，温度最高，所以最终温度范围应在T2~T3，故选C；
(5)[5]从图丙可以看到，发热材料的阻值随时间的流动，先变小后变大，根据可知，电功率是先变大后变小，最后还变大，故选D。
