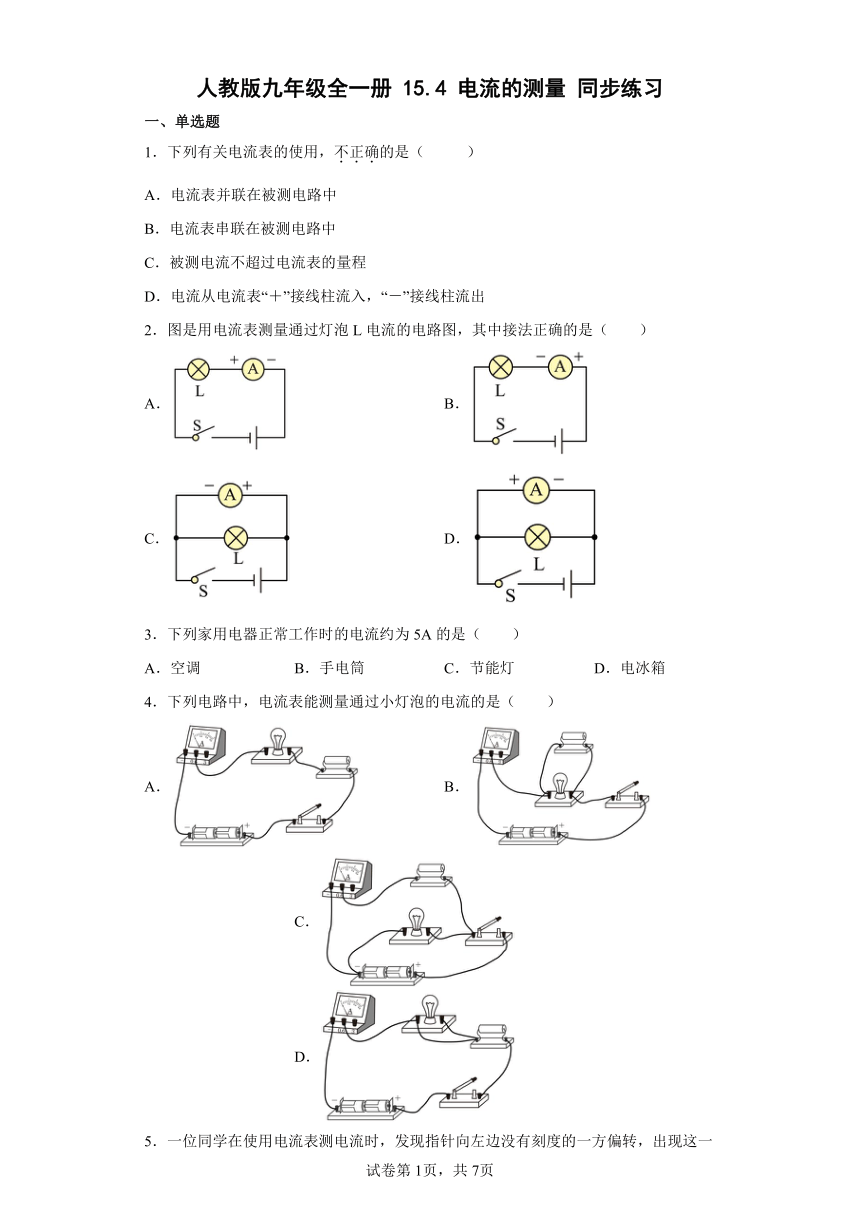

人教版九年级全一册 15.4 电流的测量 同步练习
一、单选题
1.下列有关电流表的使用,不正确的是( )
A.电流表并联在被测电路中

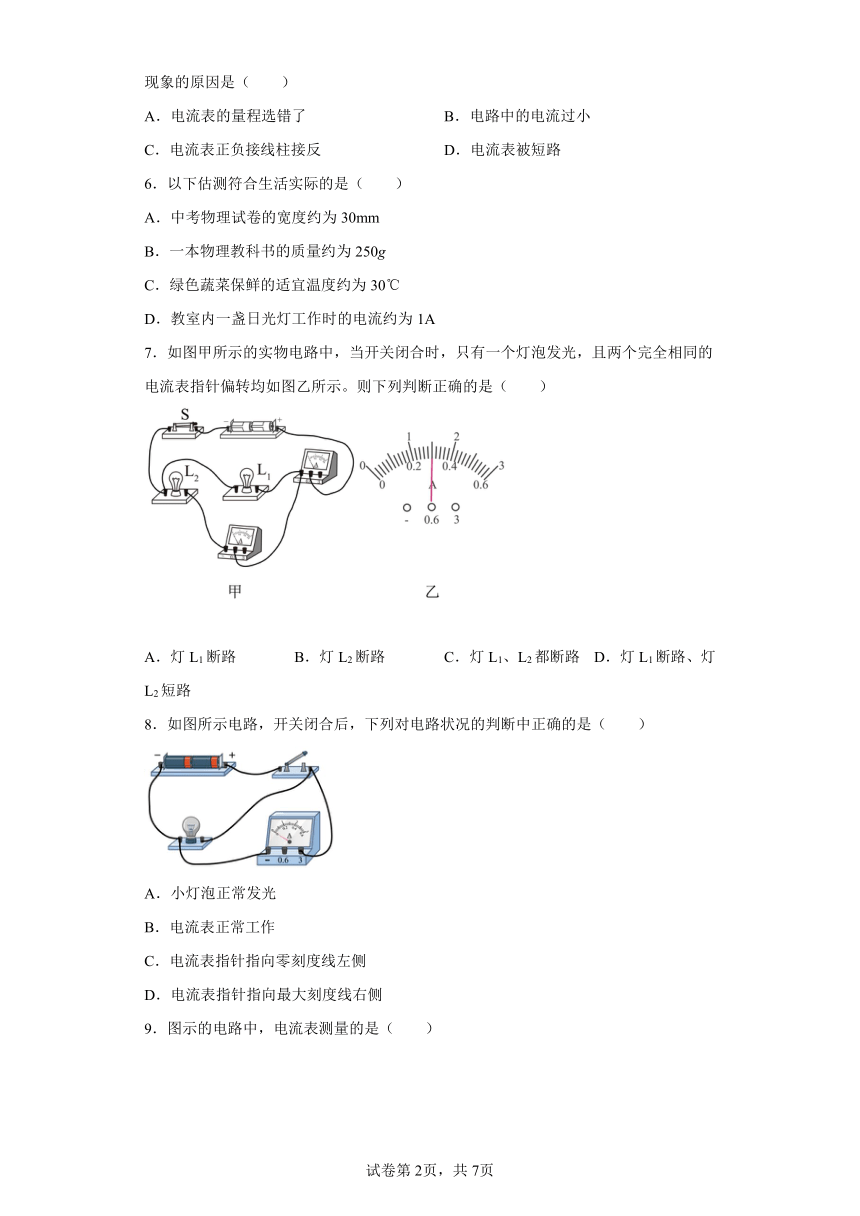

B.电流表串联在被测电路中
C.被测电流不超过电流表的量程
D.电流从电流表“+”接线柱流入,“-”接线柱流出
2.图是用电流表测量通过灯泡L电流的电路图,其中接法正确的是( )
A. B.
C. D.
3.下列家用电器正常工作时的电流约为5A的是( )
A.空调 B.手电筒 C.节能灯 D.电冰箱
4.下列电路中,电流表能测量通过小灯泡的电流的是( )
A. B. C. D.
5.一位同学在使用电流表测电流时,发现指针向左边没有刻度的一方偏转,出现这一现象的原因是( )
A.电流表的量程选错了 B.电路中的电流过小
C.电流表正负接线柱接反 D.电流表被短路
6.以下估测符合生活实际的是( )
A.中考物理试卷的宽度约为30mm
B.一本物理教科书的质量约为250g
C.绿色蔬菜保鲜的适宜温度约为30℃
D.教室内一盏日光灯工作时的电流约为1A
7.如图甲所示的实物电路中,当开关闭合时,只有一个灯泡发光,且两个完全相同的电流表指针偏转均如图乙所示。则下列判断正确的是( )
A.灯L1断路 B.灯L2断路 C.灯L1、L2都断路 D.灯L1断路、灯L2短路
8.如图所示电路,开关闭合后,下列对电路状况的判断中正确的是( )
A.小灯泡正常发光
B.电流表正常工作
C.电流表指针指向零刻度线左侧
D.电流表指针指向最大刻度线右侧

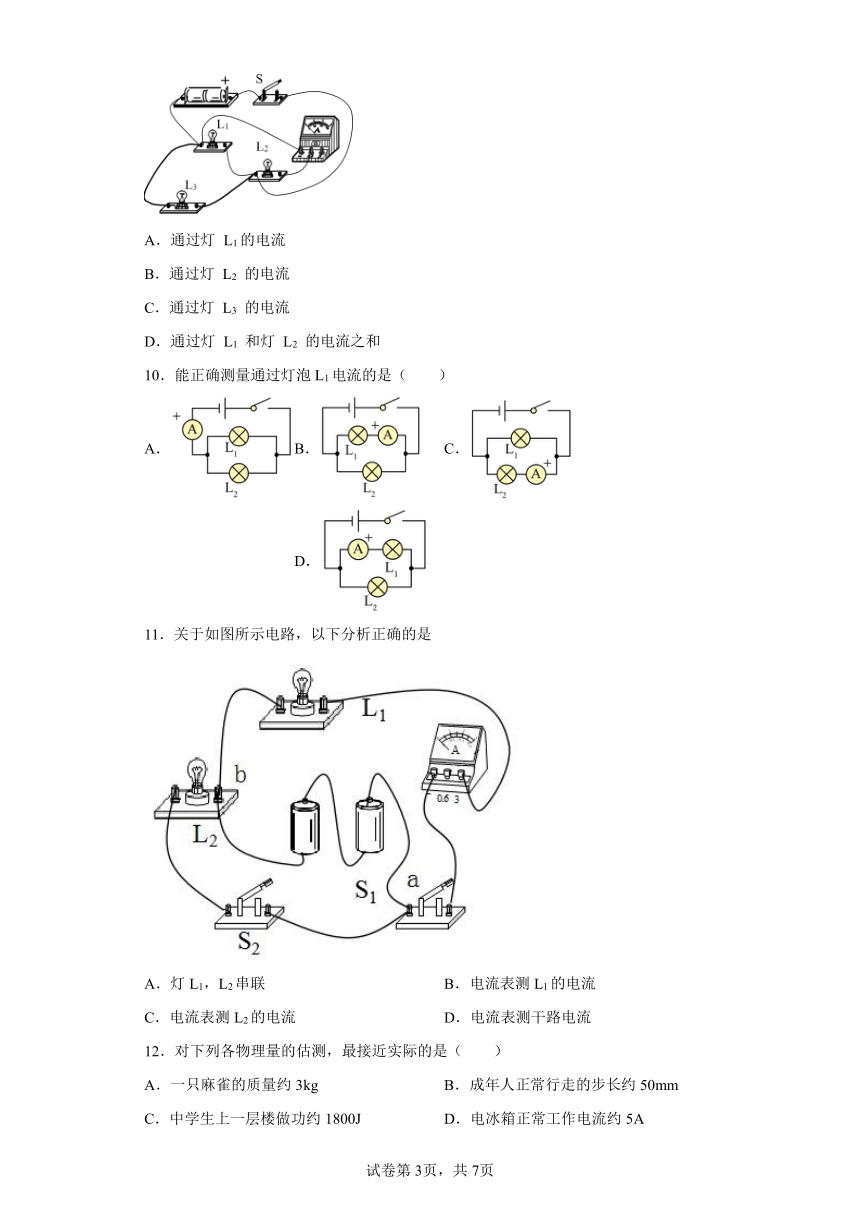

9.图示的电路中,电流表测量的是( )
A.通过灯 L1的电流
B.通过灯 L2 的电流
C.通过灯 L3 的电流
D.通过灯 L1 和灯 L2 的电流之和
10.能正确测量通过灯泡L1电流的是( )
A. B. C. D.
11.关于如图所示电路,以下分析正确的是
A.灯L1,L2串联 B.电流表测L1的电流
C.电流表测L2的电流 D.电流表测干路电流
12.对下列各物理量的估测,最接近实际的是( )
A.一只麻雀的质量约3kg B.成年人正常行走的步长约50mm
C.中学生上一层楼做功约1800J D.电冰箱正常工作电流约5A

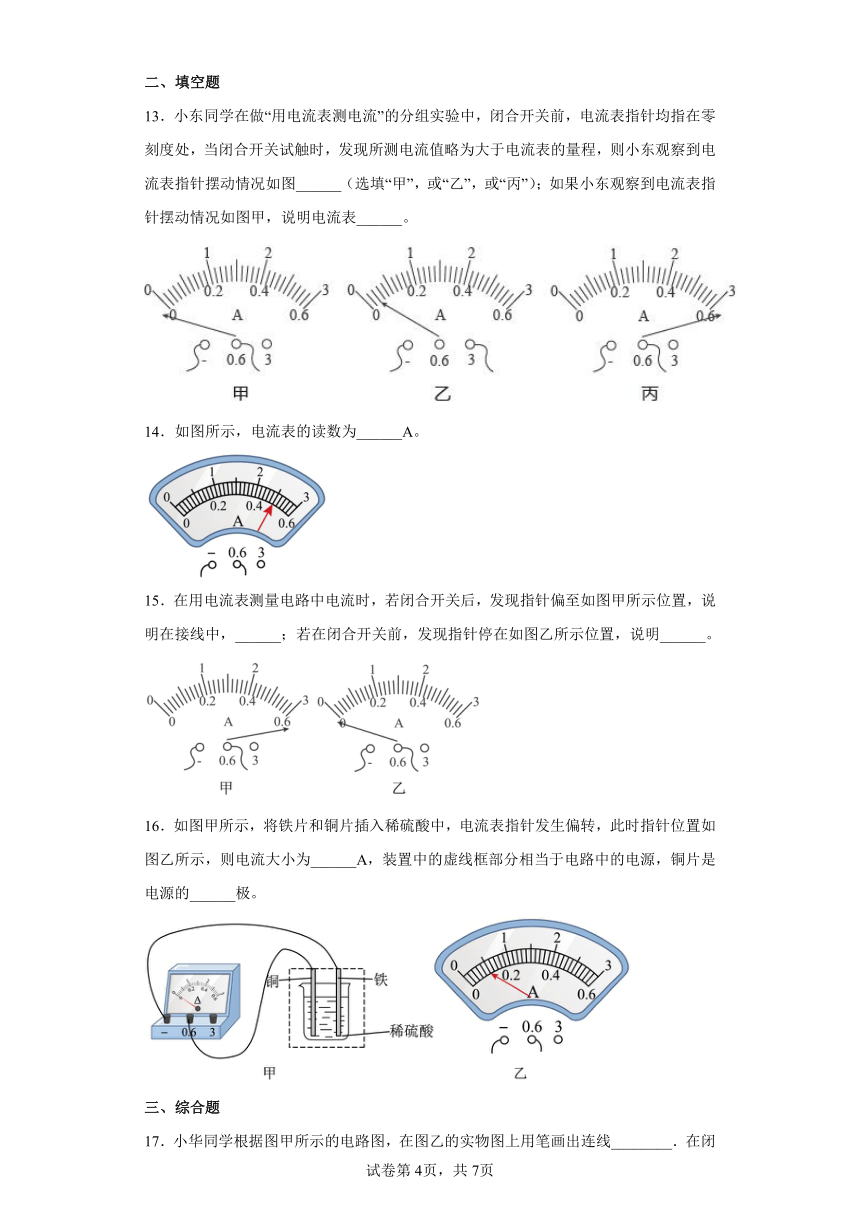

二、填空题
13.小东同学在做“用电流表测电流”的分组实验中,闭合开关前,电流表指针均指在零刻度处,当闭合开关试触时,发现所测电流值略为大于电流表的量程,则小东观察到电流表指针摆动情况如图______(选填“甲”,或“乙”,或“丙”);如果小东观察到电流表指针摆动情况如图甲,说明电流表______。
14.如图所示,电流表的读数为______A。
15.在用电流表测量电路中电流时,若闭合开关后,发现指针偏至如图甲所示位置,说明在接线中,______;若在闭合开关前,发现指针停在如图乙所示位置,说明______。
16.如图甲所示,将铁片和铜片插入稀硫酸中,电流表指针发生偏转,此时指针位置如图乙所示,则电流大小为______A,装置中的虚线框部分相当于电路中的电源,铜片是电源的______极。
三、综合题

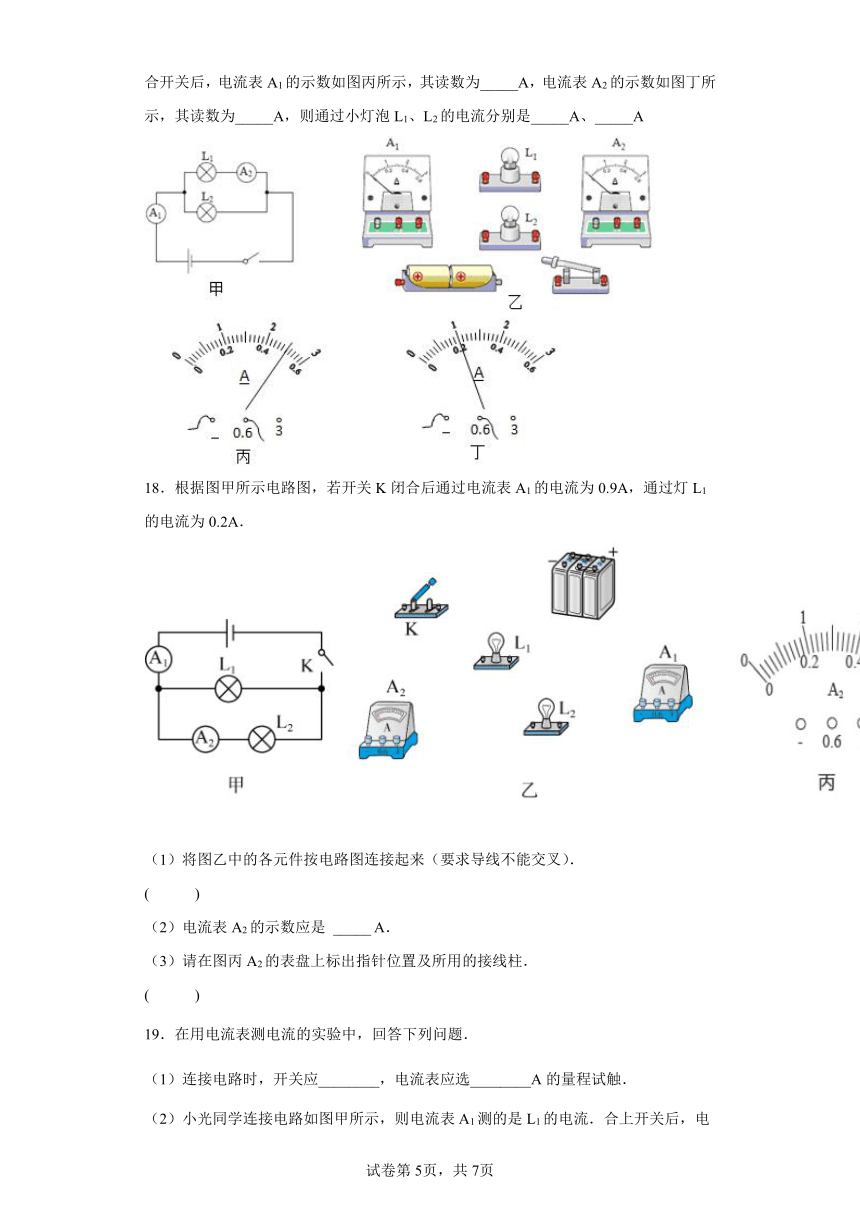

17.小华同学根据图甲所示的电路图,在图乙的实物图上用笔画出连线________.在闭合开关后,电流表A1的示数如图丙所示,其读数为_____A,电流表A2的示数如图丁所示,其读数为_____A,则通过小灯泡L1、L2的电流分别是_____A、_____A
18.根据图甲所示电路图,若开关K闭合后通过电流表A1的电流为0.9A,通过灯L1的电流为0.2A.
(1)将图乙中的各元件按电路图连接起来(要求导线不能交叉).
( )
(2)电流表A2的示数应是 _____ A.
(3)请在图丙A2的表盘上标出指针位置及所用的接线柱.
( )
19.在用电流表测电流的实验中,回答下列问题.
(1)连接电路时,开关应________,电流表应选________A的量程试触.
(2)小光同学连接电路如图甲所示,则电流表A1测的是L1的电流.合上开关后,电流表示数如图乙,则通过该灯的电流是________毫安.
(3)试着只改动一根导线就可以让电流表A1测干路电流,请在图中将变动后的导线连接位置画出来.________
20.(1)如图甲图中两灯是__________联的.请在右侧的方框内画出甲图对应的电路图______.
(2)甲图中两电流表的指针都指在同一位置上(如图乙所示),则通过L1的电流是_________A,干路的电流是__________A,通过L2的电流是_____________A.
21.作图与读数:
(1)体温计的读数是__________℃;
(2)如图所示,电流表的读数是__________A;
(3)根据如图所示的实物连线图,在虚线框内画出对应的电路图(要求连线要横平竖直,尽量使电路图简洁美观)。( )
试卷第1页,共3页
试卷第1页,共3页
参考答案:
1.A
【详解】
电流表的电阻很小,使用时若要测量哪个用电器的电流就与哪个用电器串联,A说法错误,符合题意;B说法正确,不符合题意;电流表使用时被测电流不能超过电流表的量程,否则就烧坏电流表,C说法正确;电流表使用时让电流从电流表“+”接线柱流入,“-”接线柱流出,否则电流表指针反向偏转,损坏电流表,D说法正确;答案选A.
2.B
【详解】
A.电流表与灯泡串联,但正负接线柱接反,故A错误;
B.电流表与灯泡串联,正负接线柱接法正确,故B正确;
C.电流表与灯泡并联,会导致灯泡被短路,灯泡不亮,故C错误;
D.电流表与灯泡并联,会导致灯泡被短路且电流表正负接线柱接反,故D错误。
故选B。
3.A
【详解】
A.空调正常工作时的电流约为5A,故A符合题意;
B.手电筒正常工作时的电流约为0.2A,故B不符合题意;
C.节能灯正常工作时的电流约为0.1A,故C不符合题意;
D.电冰箱正常工作时的电流约为1A,故D不符合题意。
故选A。
4.A
【详解】
A.由图可知,灯泡和电阻串联接入电路中,电流表能测量通过小灯泡的电流,故A符合题意;
B.由图可知,灯泡和电阻并联接入电路中,电流表在干路中,测量的是总电流,故B不符合题意;
C.由图可知,该电路为并联电路,电流表与电阻在一条支路中,测量的是电阻的电流,故C不符合题意;
D.由图可知,闭合开关时,灯泡被短路了,没有电流通过灯泡,此时电流表测量的是电阻的电流,故D不符合题意。
故选A。
5.C
【详解】
电流表接入电路时,应与被测电路串联,电流从电流表的正接线柱进,从负接线柱出,若指针向左边没有刻度的方向偏转,说明电流表的正负接线柱接反了。
故选C。
6.B
【详解】
A.中学生伸开手掌,大拇指指尖到中指指尖的距离大约18cm,中考物理试卷的宽度比18cm大得多,在30cm=300mm左右,故A不符合实际;
B.一个苹果的质量在200g左右,物理教科书的质量比200g大一些,在250g左右,故B符合实际;
C.绿色蔬菜保鲜的适宜温度约为在5°C左右,不超过10°C,故C不符合实际;
D.电冰箱正常工作的电流在1A左右,教室中日光灯工作时的电流比1A小得多,在0.2A左右,故D不符合实际。
故选B。
7.A
【详解】
由图甲可知,灯泡L1和灯泡L2并联,右端电流表测量干路电流,左端电流表测量L2电流,因为开关闭合时,只有一个灯泡亮,所以电路中一定存在一条支路断路,若其中一条支路短路则引起电源短路;因为两电流表的偏转相同,则说明两电流表的示数相同,所以左右端电流表测L2的电流,即L1断路。
故选A。
8.D
【详解】
A.由电路图可知,当开关闭合后,把电流表直接连到电源的两极,灯泡被短路,灯泡不发光,故A错误;
BCD.电流表直接接在电源两端(电流从电流表正接线柱流入),会造成电源短路,电路中的电流过大,电流表指针指向最大刻度线右侧(电流表可能损坏),故BC错误,D正确。
故选D。
9.B
【详解】
电流表要和被测的用电器串联,电流表和哪个用电器串联就是测流过那个用电器的电流,在并联电路中,若电流表在干路上测总电流,在支路上测所在支路的电流;分析电路可知,三个灯并联,电流表和L2在一条支路上测通过灯 L2 的电流。
故选B。
10.D
【详解】
A.由电路图知,两灯并联连接,电流表测干路电流,而电流从电流表的负接线柱流入,正接线柱流出,不能正确测量灯泡L1的电流,故A不符合题意;
B.由电路图知,两灯并联,电流表测L1的电流,但电流从电流表的负接线柱流入,正接线柱流出,不能正确测量灯泡L1的电流,故B不符合题意;
C.由电路图知,两灯并联,电流表测L2的电流,不能测量通过L1的电流,故C不符合题意;
D.由电路图知,两灯并联,电流表测L1的电流,且电流从电流表的正接线柱流入,负接线柱流出,能正确测量通过L1的电流,故D符合题意。
故选D。
11.B
串联电路只有一条电流路径,并联电路中有多条电流路径,根据实物电路图,分析电路的连接方式,电流表与被测量的用电器串联,分析电流表测量哪个用电器的电流.
【详解】
电流从电源的正极出发,分两条支路:一条支路经过开关S1后,经电流表、灯L1返回电源负极;另一条支路经过开关S2后,经灯L2回到电源负极,电路中有两条电流路径,故灯L1、L2并联,故A错误;电流表串联在灯泡L1所在的支路上,电流表测量的是通过L1的电流,故B选项正确,C、D选项错误.
故选B.
【点睛】
本题考查电路的连接方式和电流表的使用,电路的基本连接形式有两种:一种是串联,在串联电路中电流只有一条路径,各用电器之间相互影响;另一种是并联,在并联电路中电流有多条流通路径,各个用电器之间互不影响,独立工作.
12.C
【详解】
A.一只麻雀的质量约为50g,即0.05kg,故A不符合题意;
B.成年人正常行走的步长约70cm,故B不符合题意;
C.中学生的重力约500N,一层楼的高度约3.5m,则上一层楼做功为
接近1800J,故C符合题意;
D.电冰箱正常工作电流约0.5A,故D不符合题意。
故选C。
13. 丙 正负接线柱接反
【详解】
[1]当闭合开关试触时,发现所测电流值略为大于电流表的量程,即电流表的指针偏转角度过大,超过表盘标出的数值,则小东观察到电流表指针摆动情况如图丙。
[2]电流表指针摆动情况如图甲,指针反向偏转,说明电流表正负接线柱接反了。
14.0.5
【详解】
图中电流表使用0~0.6A量程,分度值为0.02A,则读数为0.5A。
15. 量程选小了 未调零
【详解】
[1]图甲中电流表的指针偏过满刻线,说明电流表量程选小了。
[2]乙图中在闭合开关前指针没有指在表盘上的“0”刻度线,说明电流表使用前未调零。
16. 0.1 正
【详解】
[1]由图可知,电流表选用的是小量程,分度值为0.02A,示数为0.1A。
[2]电流表在使用时,电流要从正接线柱流入,从负接线柱流出,铜片与电流表的正接线柱连接,所以铜片是电源的正极。
17. 0.5 0.2 0.2 0.3
【详解】
(1)由甲图知,两灯并联,电流表A2测灯L1的电流,电流表A1测总电流,由丙丁两图可知两表都选用小量程,根据电路图连接实物图,如下图所示:
(2)两电流表都选用小量程,分度值为0.02A,电流表A1的示数如图丙所示,其读数为0.5A,即总电流为0.5A;电流表A2的示数如图丁所示,其读数为0.2A,则通过小灯泡L1的电流为0.2A;根据并联电路电流的规律可知,通过L2的电流为:0.5A 0.2A=0.3A.
【点睛】
(1)分析电路的连接,由丙丁知两表都选用小量程,根据根据电路图连接实物图;(2)电流表与待测电路串联,根据电流表选用的小量程确定分度值,根据并联电路电流的规律求通过L2的电流.
18. 0.7
【详解】
(1)(2)由电路图可知,两灯并联,电流表A1测干路中的电流,电流表A2测L2支路的电流,
根据题意可知,通过电流表A1的电流为0.9A,所以电流表A1选择0~3A的量程,
因为并联电路中,干路电流等于各支路电流之和,
所以通过灯L2的电流为0.9A﹣0.2A=0.7A,则电流表A2选择0~3A的量程;
从电源正极依次串联电流表A1、电流表A2、灯泡L2以及开关K回到电源负极,然后将灯泡L1并联在电流表A2和灯泡L2两端,如下图所示:
(3)电流表A2选择0~3A的量程,分度值为0.1A,示数为0.7A,如下图所示:
19. 断开 0-3 300mA
【详解】
(1)在连接电路过程中,开关应该断开;为了选定电流表的量程,在无法估计待测电流大小的况下,应该先用电流表的大量程试触一下,如果指针摆动角度小或超过满刻度,则应换用较小或更大量程的电流表.(2)由图乙所示电流表可知,其量程为0 0.6A,分度值是0.02A,示数为0.3A=300mA.(3)把电流表A1串联接入电路,测干路电流,电路图如图所示:
【点睛】
(1)连接电路过程中,开关应断开;选择量程的原则:在不超量程的情况下,要尽量选择较小的量程进行测量;若不知被测电流或电压,应用较大的量程进行试触;(2)根据图示电流表确定电流表的量程与分度值,然后读出电流表示数;(3)电流表串联接在干路中,测干路电流.
20. 并 0.52 2.6 2.08
【详解】
(1)甲图中,电流从正极出发,经过电流表A2后分成两路,一路过L2,一路过电流表A1和L1,汇合后过开关,回负极,故两灯并联,电流表A2测干路电流,电流表A1测L1的电流,开关在干路,电路图如图:
(2)∵电流表A2测量的是干路电流,电流表A1测量的L1的电流,干路电流大于支路电流,
∴电流表A2选的是0 3A的量程,分度值是0.1A,读数是2.6A;电流表A1选的是0 0.6A的量程,分度值是0.02A,读数是0.52A;所以电灯L1中的电流I1=0.52A,
L2中的电流为I2=I I1=2.6A 0.52A=2.08A.
21. 37.5 0.24
【详解】
(1)[1]从图中可以看到,体温计的分度值是0.1℃,液柱的液面在37的右边第5个刻度,那么它的读数是37.5℃。
(2)[2]从图中可以看到,电流表的量程是0~0.6A,它的分度值是0.02A,指针指在0.2右边第2格,它的读数是0.24A。
(3)[3]观察实物图可知,电流从电源正极流出,流过开关S1,然后分成两部分电流,一部分电流流过灯泡L1,最后回负极,另一部分电流流过灯泡L2,再流过开关S2,最后回负极;由此可知,开关S1在干路,灯泡L2与开关S2串联,然后它们再和灯泡L1并联;由此画出电路图,如下图所示:
