人教版九年级全一册15.5串、并联电路中电流的规律同步练习（有解析）

人教版九年级全一册 15.5 串、并联电路中电流的规律 同步练习
一、单选题
1．如图所示的串联电路中，闭合开关S时，小桂发现灯泡L1比L2更亮，下列说法正确的是（　　）
A．经过L1的电流比L2大 B．经过L1的电流比L2小
C．L1、L2的电流都是0.2A D．L1、L2的电流都是1.0A
2．如图所示，将开关S闭合，灯和灯均发光，且比亮。关于通过、、三个位置的电流、、的大小关系，下列说法正确的是（　　）
A． B． C． D．
3．如图所示是小明在练习测量电流时连接的电路，电路的连接存在错误，下列操作及说法正确的是（ ）
A．撤掉导线a，电流表测量的是电路的总电流
B．撤掉导线a，电流表测量的是小灯泡L1的电流
C．撤掉导线b，电流表测量的是小灯泡L2的电流
D．撤掉导线c，电流表测量的是小灯泡L2的电流

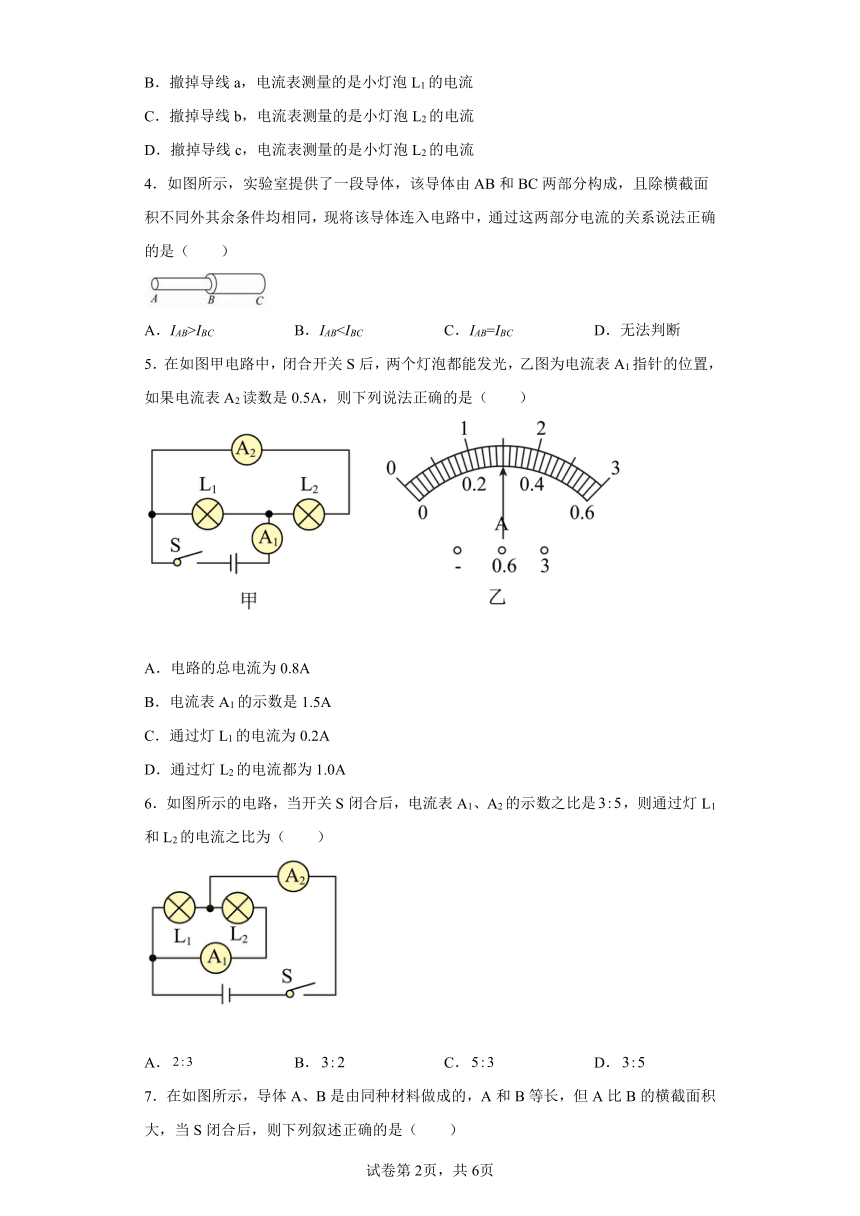

4．如图所示，实验室提供了一段导体，该导体由AB和BC两部分构成，且除横截面积不同外其余条件均相同，现将该导体连入电路中，通过这两部分电流的关系说法正确的是（　　）
A．IAB>IBC B．IAB5．在如图甲电路中，闭合开关S后，两个灯泡都能发光，乙图为电流表A1指针的位置，如果电流表A2读数是0.5A，则下列说法正确的是（　　）
A．电路的总电流为0.8A
B．电流表A1的示数是1.5A
C．通过灯L1的电流为0.2A
D．通过灯L2的电流都为1.0A
6．如图所示的电路，当开关S闭合后，电流表A1、A2的示数之比是，则通过灯L1和L2的电流之比为（　　）
A． B． C． D．

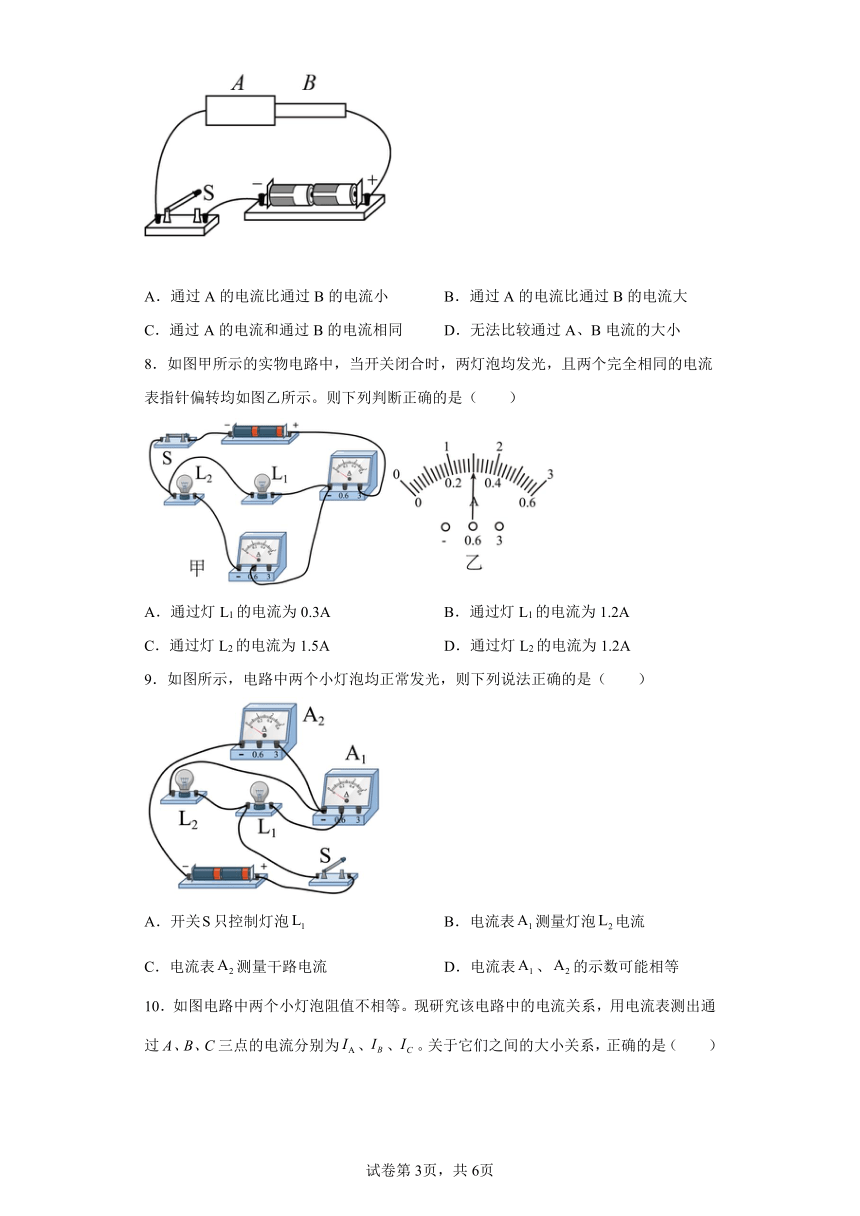

7．在如图所示，导体A、B是由同种材料做成的，A和B等长，但A比B的横截面积大，当S闭合后，则下列叙述正确的是（　　）
A．通过A的电流比通过B的电流小 B．通过A的电流比通过B的电流大
C．通过A的电流和通过B的电流相同 D．无法比较通过A、B电流的大小
8．如图甲所示的实物电路中，当开关闭合时，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示。则下列判断正确的是（　　）
A．通过灯L1的电流为0.3A B．通过灯L1的电流为1.2A
C．通过灯L2的电流为1.5A D．通过灯L2的电流为1.2A
9．如图所示，电路中两个小灯泡均正常发光，则下列说法正确的是（　　）
A．开关只控制灯泡 B．电流表测量灯泡电流
C．电流表测量干路电流 D．电流表、的示数可能相等

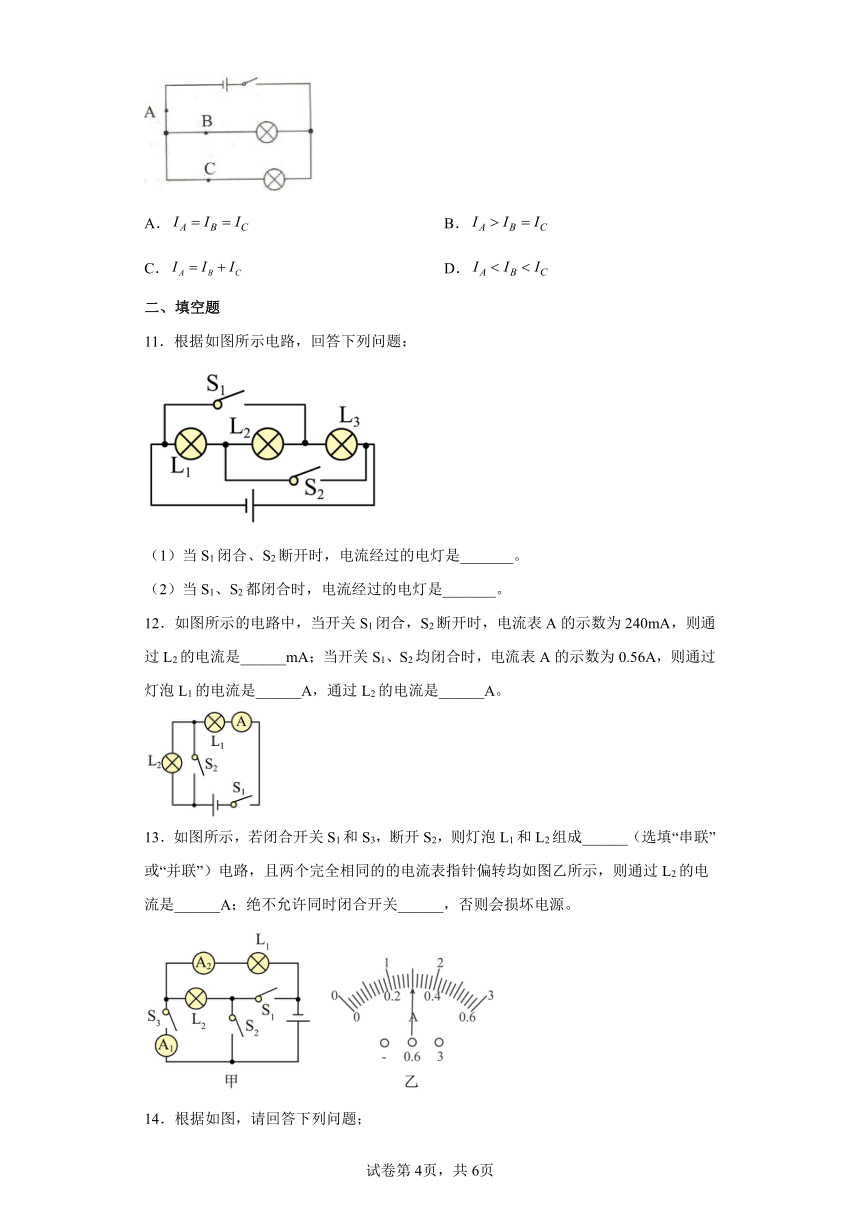

10．如图电路中两个小灯泡阻值不相等。现研究该电路中的电流关系，用电流表测出通过A、B、C三点的电流分别为、、。关于它们之间的大小关系，正确的是（　　）
A． B．
C． D．
二、填空题
11．根据如图所示电路，回答下列问题：
（1）当S1闭合、S2断开时，电流经过的电灯是_______。
（2）当S1、S2都闭合时，电流经过的电灯是_______。
12．如图所示的电路中，当开关S1闭合，S2断开时，电流表A的示数为240mA，则通过L2的电流是______mA；当开关S1、S2均闭合时，电流表A的示数为0.56A，则通过灯泡L1的电流是______A，通过L2的电流是______A。
13．如图所示，若闭合开关S1和S3，断开S2，则灯泡L1和L2组成______（选填“串联”或“并联”）电路，且两个完全相同的的电流表指针偏转均如图乙所示，则通过L2的电流是______A；绝不允许同时闭合开关______，否则会损坏电源。

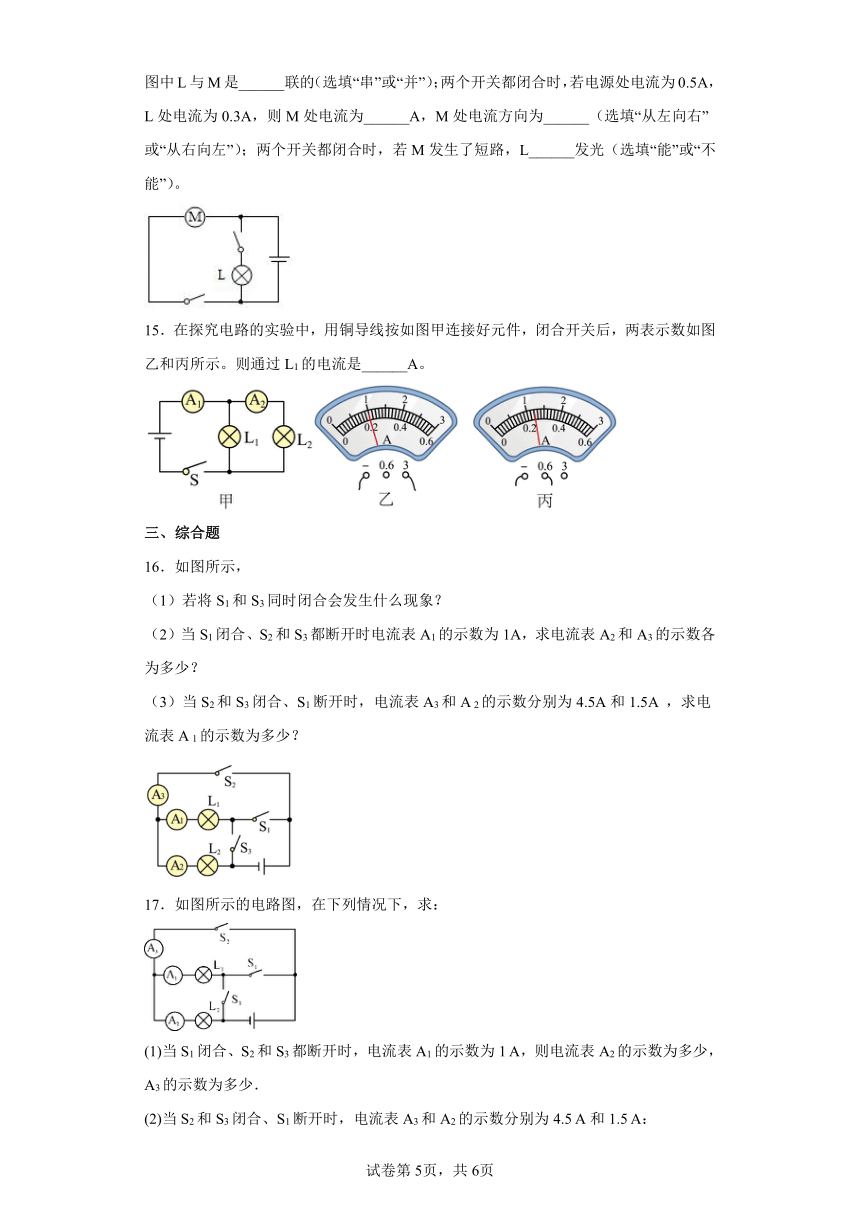

14．根据如图，请回答下列问题；
图中L与M是______联的（选填“串”或“并”）；两个开关都闭合时，若电源处电流为0.5A，L处电流为0.3A，则M处电流为______A，M处电流方向为______（选填“从左向右”或“从右向左”）；两个开关都闭合时，若M发生了短路，L______发光（选填“能”或“不能”）。
15．在探究电路的实验中，用铜导线按如图甲连接好元件，闭合开关后，两表示数如图乙和丙所示。则通过L1的电流是______A。
三、综合题
16．如图所示，
（1）若将S1和S3同时闭合会发生什么现象？
（2）当S1闭合、S2和S3都断开时电流表A1的示数为1A，求电流表A2和A3的示数各为多少？
（3）当S2和S3闭合、S1断开时，电流表A3和A 2的示数分别为4.5A和1.5A ，求电流表A 1的示数为多少？
17．如图所示的电路图，在下列情况下，求：
(1)当S1闭合、S2和S3都断开时，电流表A1的示数为1 A，则电流表A2的示数为多少，A3的示数为多少．
(2)当S2和S3闭合、S1断开时，电流表A3和A2的示数分别为4.5 A和1.5 A：
①画出最简电路；
②求电流表A1的示数．
(3)若将S1、S2和S3同时闭合会发生什么现象？
18．在图所示的电路中，当S1闭合，S2、S3断开时，电压表的示数为6V，当S1、S3断开，S2闭合时，电压表的示数为3V．求：（要有必要的文字描述）
（1）电源电压是多少？
（2）当S1、S3闭合，S2断开时，分析L1、L2的发光情况以及电压表的示数为多少？
19．如图所示，已知电流表A的示数是2.5A，A1的示数是0.5A，设流过电阻R1、R2的电流分别用I1、I2来表示，电流表A的示数用I表示。计算出流过电阻R1和R2的电流（要求：1.画出等效图，2.在等效图上标出已知量，3.写出计算过程）。
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．C
【详解】
AB．因为灯L1、L2串联接入电路，所以经过L1的电流与经过L2的电流大小相等，故AB错误；
CD．图乙中电流表用的0~0.6A量程，所以示数为0.2A。灯L1、L2串联，所以通过L1、L2的电流都是0.2A，故C正确，D错误。
故选C。
2．C
【详解】
由图知，两只灯泡组成的电路只有一个路径，所以是串联；在串联电路中，电流处处相等，因此A、B、C三个位置的电流IA、IB、IC的大小关系是
IA=IB=IC
故选C。
3．D
【详解】
AB．由图可知，电流经灯泡L1、导线回负极，电流表没有接入电路，故电流表测量的既不是总电流，也不是小灯泡L1的电流，AB选项不符合题意；
C．撤掉导线b，电流从电源正极出发分两支，一支经灯泡L1、一支经灯泡L2，然后共同经电流表回负极，即电流表测量的是电路的总电流，选项不符合题意；
D． 撤掉导线c，电流从电源正极出发经灯泡L2回负极，则电流表测量的是小灯泡L2的电流，选项符合题意．
4．C
【详解】
根据题意知道，两段导体串联，所以通过两导体的电流相等，即IAB=IBC，故C正确。
故选C。
5．B
【详解】
由图可知，两灯并联，电流表A1测量干路电流，电流表A2测量通过L2的电流；
AB．因为干路电流大于任一支路电流，因此电流表A1的示数是1.5A，即电路的总电流I＝1.5A，故A错误，B正确；
CD．电流表A2选用小量程，则通过灯L2的电流为I2＝0.5A，因为I＝I1+I2，所以，通过灯L1的电流I1＝I﹣I2＝1.5A﹣0.5A＝1A，故CD错误；
故选B。
6．A
【详解】
由图可知，两灯并联，电流表A2测量干路中的电流；电流表A1测量通过灯L2的电流；若电流表A1、A2的示数之比是 ，即
根据并联电路中干路电流等于各支路中的电流之和，可得通过灯L1、 L2的电流之比为
故A符合题意，BCD不符合题意。
故选A。
7．C
【详解】
由实物图知，是导体A、B串联在电路中，则通过两导体的电流相等，故ABD错误，C正确。
故选C。
8．B
【详解】
CD．如图闭合开关后，灯泡L1和L2并联，L2所在支路串联的电流表量程是0~0.6A，偏转如图乙，所以L2所在支路电流为0.3A，故CD错误；
AB．干路上电流表量程为0~3A，偏转如图乙所示，所以干路电流为1.5A，所以通过灯L1的电流为
故A错误，B正确。
故选B。
9．C
【详解】
A．开关在干路上，控制整个电路，故A错误；
B． 电流从正极出来经过开关后分为两路，一路只接了L2，另一路从L1出来又串联了电流表A1，然后和L2合为一路后，在干路上接了电流表A2，因此电流表A1测量灯泡L1的电流，故B错误。
C．电流表A2接在干路上，测干路电流，故C正确；
D．电流表A1测L1的电流，A2测干路电流，而L1和L2是并联关系，干路电流等于个之路电流之和，因此A2示数是灯泡L1和L2电流之和，大于L1电流A1示数，故D错误。
故选C。
10．C
【详解】
由电路图可知，电路为并联电路，A点在干路上，B点和C点分别在两个支路上，根据并联电路的电流关系
IA=IB+IC
两个小灯泡阻值不相等，所以IB≠IC。
故选C。
11． L3 当L1、L2、L3
【详解】
[1] 当S1闭合、S2断开时，只有电灯L3连入电路，所以电流只会流经电灯L3。
[2] 当S1、S2都闭合时， 电灯L1、L2、L3并联在电路中，所以电流会流经三个电灯。
12． 240 0.56 0
【详解】
[1]当开关S1闭合，S2断开时，两灯泡串联，根据串联电路中电流处处相等，故通过L2的电流是240mA。
[2]当开关S1、S2均闭合时，灯泡L2被短路，只有灯泡L1工作，电流表A的示数为0.56A，电流表测量的是灯泡L1的电流，故大小为0.56A。
[3]灯泡L2被短路，没有电流经过灯泡L2，故通过L2的电流是0。
13． 并联 1.2 S1、S2
【详解】
[1][2]由电路图可知，闭合开关S1和S3，断开S2，电流从电源的正极出发经过电流表A1，分别两条支路，一条经过灯泡L2，另一条经过电流表A2和灯泡L1，汇合后回到电源的负极，则灯泡L1和L2组成并联电路，电流表A1测干路电流，电流表A2测L1支路电流，因并联电路中干路电流等于各支路电流之和，且两个电流表的指针在同一个位置，所以，电流表A1的量程为0～3A，分度值为0.1A，示数I=1.5A，L1支路电流表A2的量程为0～0.6A，分度值为0.02A，示数I1=0.3A，则灯L2中的电流
I2=I-I1=1.5A-0.3A=1.2A
[3]若同时闭合开关S1、S2，此时电源的两端被导线相连，电源短路，会损坏电源，所以不能同时闭合。
14． 并 0.2 从右向左 不能
【详解】
[1]由图可知，图中L与M有两条电流路径，各用电器可以独立工作，则L与M是并联。
[2]两个开关都闭合时，若电源处电流为0.5A，L处电流为0.3A，在并联电路中，干路电流等于各支路电流之和，根据I＝I1+I2可得M处电流为
IM＝I﹣IL＝0.5A﹣0.3A＝0.2A
[3]电路中的电流从电源的正极出发，经过用电器等回到电源的负极，所以M处电流方向为从右向左。
[4]两个开关都闭合时，若M发生了短路，L也将短路，则L不能发光。
15．0.76
【详解】
由图可知，两灯泡并联，电流表A2测量通过灯泡L2的电流，电流表A1测量干路电流，由图知，乙图中电流表选择的是0～3A量程，丙图中电流表选择的是0～0.6A量程，由并联电路电流的规律，干路电流大于支路电流，故乙图中电流表为A1，其分度值为0.1A，示数为
I=1A
丙图中电流表为A2，选择的是0～0.6A量程，分度值为0.02A，示数为
I2=0.24A
即通过灯泡L2的电流为0.24A；根据并联电路的电流特点可知，通过灯泡L1的电流为
I1=I-I2=1A-0.24A=0.76A
16．（1）发生短路；（2）1A；0；（3）3A
【详解】
解：（1） 当S1和S3同时闭合时发生短路（或L1、L2不发光或电源烧坏等合理即可）。
（2）根据电路图可知，当S1闭合、S2和S3都断开时，L1、L2串联连接，电流表A1和A2的都测量电路电流，（或测L1电流I1、L2电流I2），串联电路中
I=I1=I2
故电流表A1和A2的示数相等都等于1A；电流表A3处于断路状态，因此示数为0。
（3）当S2和S3闭合、S1断开时，L1和L2并联，电流表A1测L1的电流I1，电流表A2测L2的电流I2，电流表A3测干路电流I。所以电流表A1的示数
答：（1）若将S1和S3同时闭合会发生短路；
（2）电流表A2的示数为1A，电流表A3的示数各为0；
（3）电流表A 1的示数为3A。
17．（1）1A；0A；（2）3A；（3）两灯泡不发光，三电流表无示数，会烧坏电源．
【详解】
(1)当S1闭合、S2和S3都断开时,简化的电路与图1所示,由图可知,L1与L2组成串联电路,电流表A1与A2均测电路电流,串联电路电流处处相等,因此I1＝I2＝1A,即电A2的示数为1A,而A3断路，因此示数为0；
(2)当S2和S3闭合、S1断开时,电路简图如图2所示,由图可知,L1与L2并联,A1测L1电流I′1,A2测L2电流I′2,A3测干路电流,并联电路中干路上的电流等各支路上的电流之和,因此电流表A1的示数I′1＝I3 I′2＝4.5A 1.5A＝3.0A；
(3)如果将S1、S2和S3同时闭合，电路简图如图3所示，由图可知，电源两极被一根导线直接相连，造成电源短路，会损坏电源．
【点睛】
（1）串联电路中电流处处相等；（2）并联电路中干路上的电流等于各支路上的电流之和，着重分析各电流表的测量对象；（3）电源两端直接被一根导线相连时，会发生电源短路，损坏电源．
18．(1)9V；(2)当S1、S3闭合,S2断开时,L1发光,L2不发光，电压表的示数为9V.
当S1闭合，S2、S3断开时，两灯泡串联，电压表测L1两端的电压；当S1、S3断开，S2闭合时，两灯泡串联，电压表测L2两端的电压；
（1）根据串联电路的电压特点求出电源的电压；
（2）当S1、S3闭合，S2断开时，电路为L1的简单电路，电压表测电源的电压．
【详解】
(1)当S1闭合,S2、S3断开时，
两灯泡串联,电压表测L1两端的电压，所以U1=6V，当S1、S3断开,S2闭合时,两灯泡串联,电压表测L2两端的电压，所以U2=3V，电源的电压U=U1+U2=6V+3V=9V；
(2)当S1、S3闭合,S2断开时，
电路为L1的简单电路,L1发光,L2不发光,电压表测电源的电压,所以L1两端的电压为9V.
19．2A，0.5A
【详解】
解：由实物图可知，电阻R1与R2并联接入电路，电流表A测测量干路电流，电流表A1测量流过电阻R2的电流，电压表测量电源电压，等效图如下图所示：
由电流表示数可知，干路电流为I=2.5A，流过电阻R2的电流为I2=0.5A，由并联电路总电流等于各支路电流之和可知，流过电阻R1的电流为
I1=I-I2=2.5A-0.5A=2A
答：等效图见解析所示，流过电阻R1的电流为2A，流过电阻R2的电流为0.5A。
答案第1页，共2页
答案第1页，共2页
