人教版九年级全一册 18.2 电功率 同步练习
一、单选题

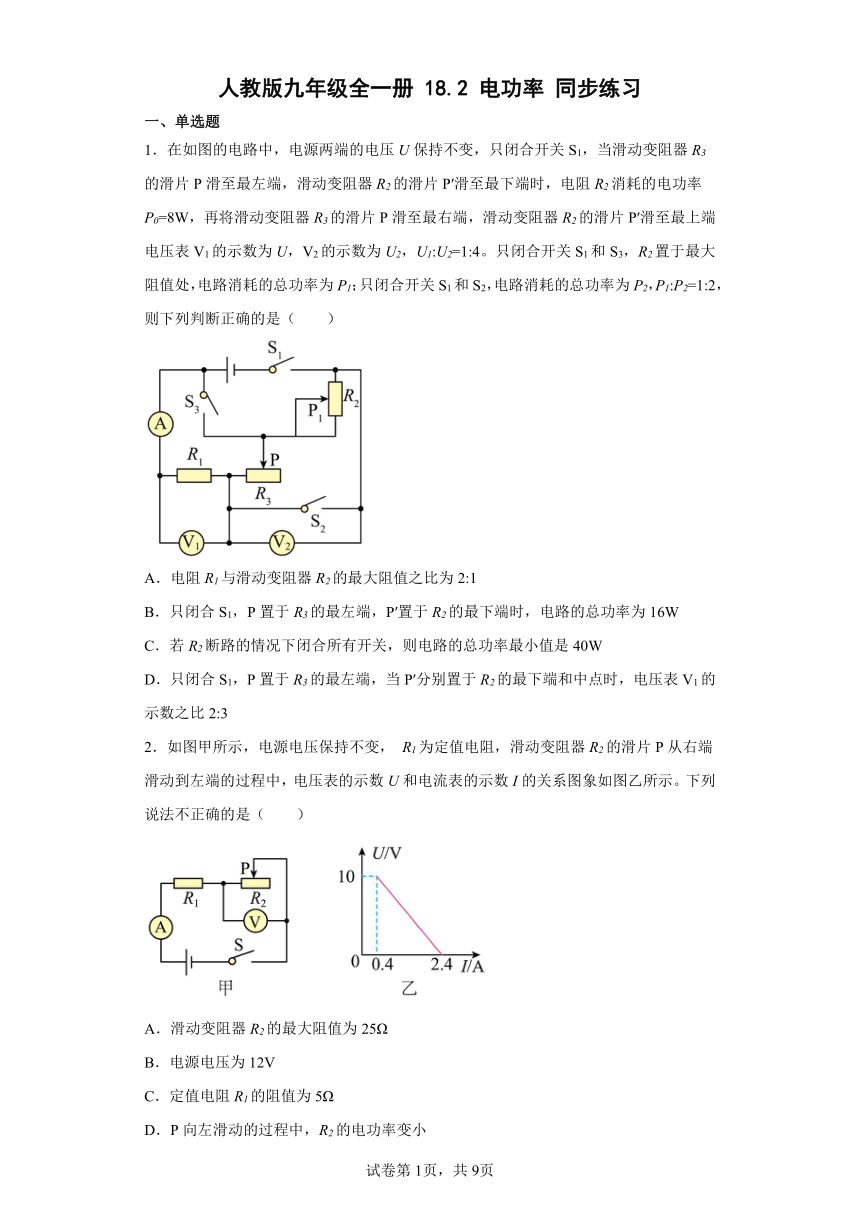

1．在如图的电路中，电源两端的电压U保持不变，只闭合开关S1，当滑动变阻器R3的滑片P滑至最左端，滑动变阻器R2的滑片P′滑至最下端时，电阻R2消耗的电功率P0=8W，再将滑动变阻器R3的滑片P滑至最右端，滑动变阻器R2的滑片P′滑至最上端电压表V1的示数为U，V2的示数为U2，U1:U2=1:4。只闭合开关S1和S3，R2置于最大阻值处，电路消耗的总功率为P1；只闭合开关S1和S2，电路消耗的总功率为P2，P1:P2=1:2，则下列判断正确的是（　　）
A．电阻R1与滑动变阻器R2的最大阻值之比为2:1
B．只闭合S1，P置于R3的最左端，P′置于R2的最下端时，电路的总功率为16W
C．若R2断路的情况下闭合所有开关，则电路的总功率最小值是40W
D．只闭合S1，P置于R3的最左端，当P′分别置于R2的最下端和中点时，电压表V1的示数之比2:3
2．如图甲所示，电源电压保持不变， R1为定值电阻，滑动变阻器R2的滑片P从右端滑动到左端的过程中，电压表的示数U和电流表的示数I的关系图象如图乙所示。下列说法不正确的是（　　）
A．滑动变阻器R2的最大阻值为25Ω
B．电源电压为12V
C．定值电阻R1的阻值为5Ω
D．P向左滑动的过程中，R2的电功率变小

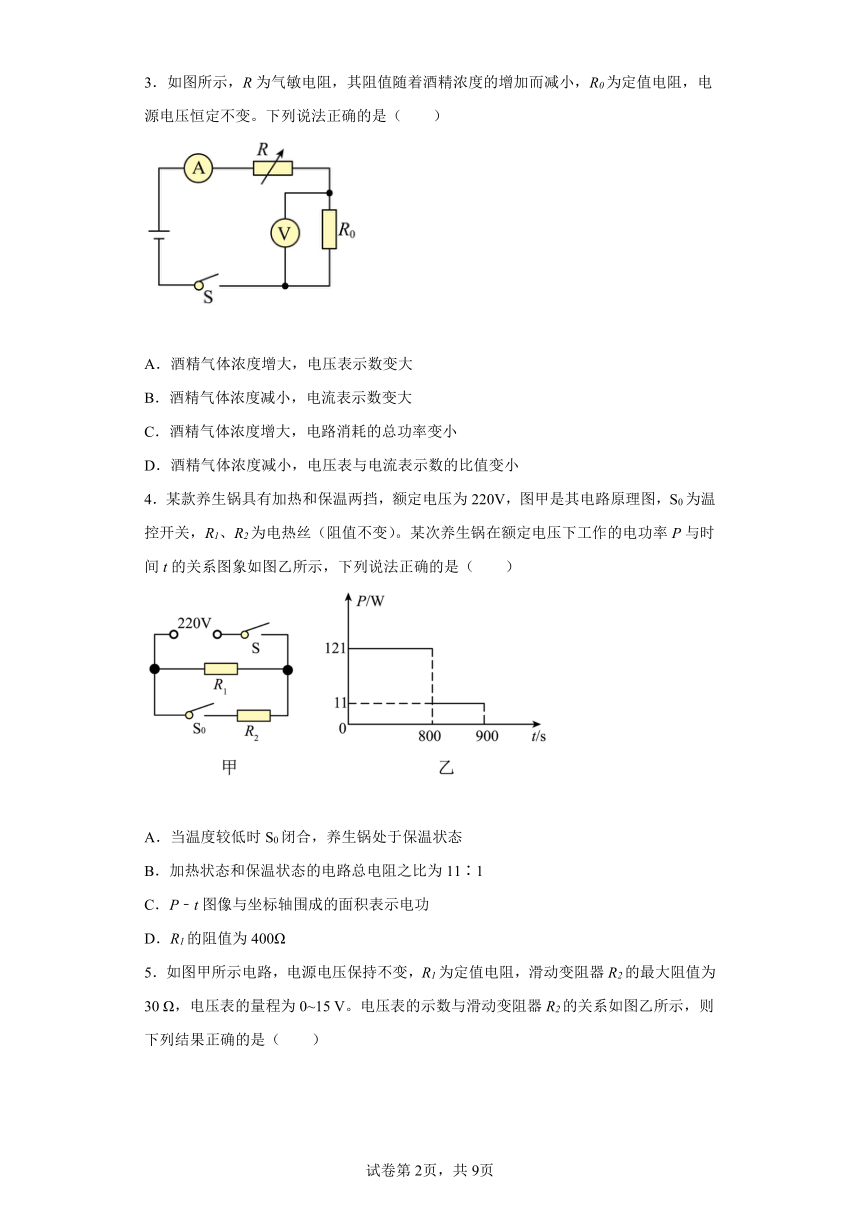

3．如图所示，R为气敏电阻，其阻值随着酒精浓度的增加而减小，R0为定值电阻，电源电压恒定不变。下列说法正确的是（　　）
A．酒精气体浓度增大，电压表示数变大
B．酒精气体浓度减小，电流表示数变大
C．酒精气体浓度增大，电路消耗的总功率变小
D．酒精气体浓度减小，电压表与电流表示数的比值变小
4．某款养生锅具有加热和保温两挡，额定电压为220V，图甲是其电路原理图，S0为温控开关，R1、R2为电热丝（阻值不变）。某次养生锅在额定电压下工作的电功率P与时间t的关系图象如图乙所示，下列说法正确的是（　　）
A．当温度较低时S0闭合，养生锅处于保温状态
B．加热状态和保温状态的电路总电阻之比为11∶1
C．P﹣t图像与坐标轴围成的面积表示电功
D．R1的阻值为400Ω

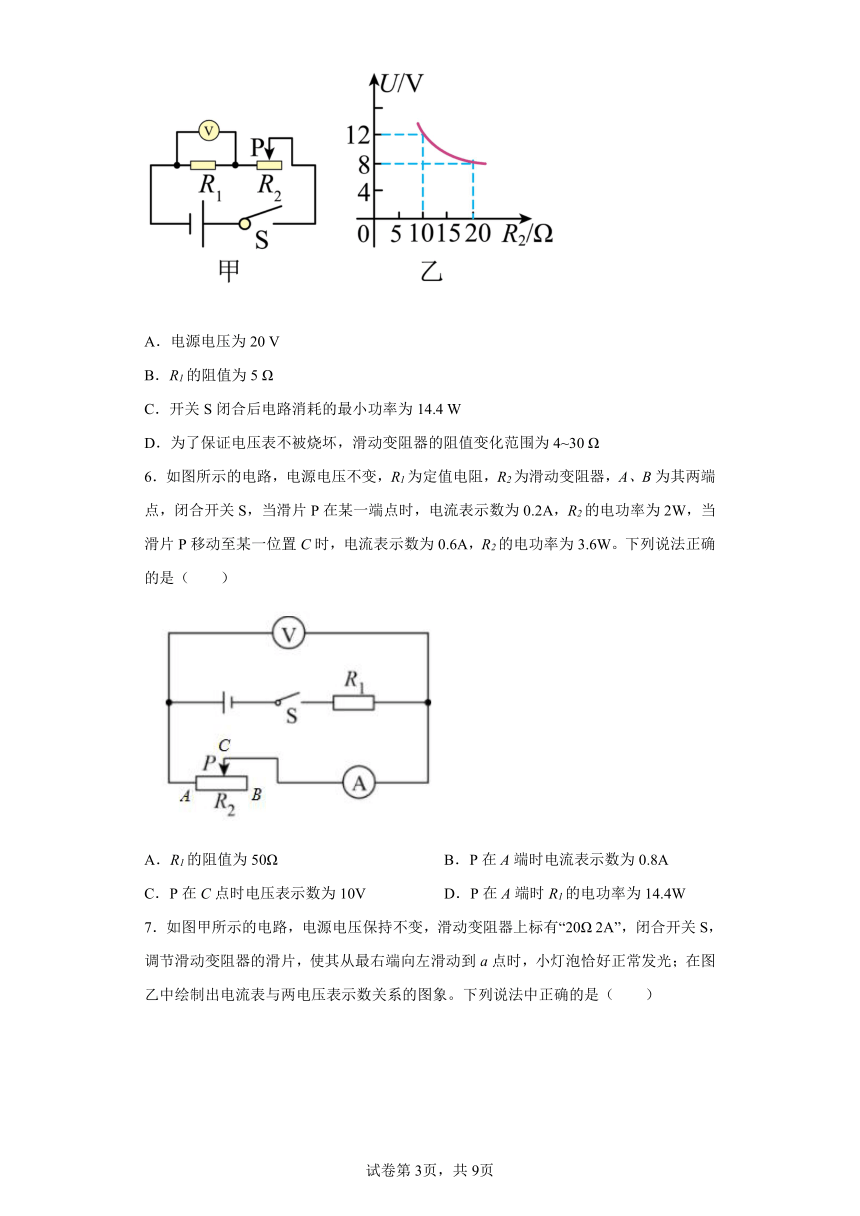

5．如图甲所示电路，电源电压保持不变，R1为定值电阻，滑动变阻器R2的最大阻值为30 Ω，电压表的量程为0~15 V。电压表的示数与滑动变阻器R2的关系如图乙所示，则下列结果正确的是（　　）
A．电源电压为20 V
B．R1的阻值为5 Ω
C．开关S闭合后电路消耗的最小功率为14.4 W
D．为了保证电压表不被烧坏，滑动变阻器的阻值变化范围为4~30 Ω
6．如图所示的电路，电源电压不变，R1为定值电阻，R2为滑动变阻器，A、B为其两端点，闭合开关S，当滑片P在某一端点时，电流表示数为0.2A，R2的电功率为2W，当滑片P移动至某一位置C时，电流表示数为0.6A，R2的电功率为3.6W。下列说法正确的是（　　）
A．R1的阻值为50Ω B．P在A端时电流表示数为0.8A
C．P在C点时电压表示数为10V D．P在A端时R1的电功率为14.4W
7．如图甲所示的电路，电源电压保持不变，滑动变阻器上标有“20Ω 2A”，闭合开关S，调节滑动变阻器的滑片，使其从最右端向左滑动到a点时，小灯泡恰好正常发光；在图乙中绘制出电流表与两电压表示数关系的图象。下列说法中正确的是（　　）
A．滑片在a点时的电阻为2.5Ω
B．小灯泡的额定电功率为4W
C．电路中的最小功率为4.8W
D．滑片在a点时，滑动变阻器与小灯泡的功率之比为5∶1
8．下列电器接在家庭电路中正常工作时，功率约为1200W的家用电器可能是（　　）
A．白炽灯 B．空调 C．电视机 D．洗衣机
9．标有“12V 4W”和“6V 6W”的两个小灯泡，采用串联或并联的方式接在0~20V电压可调的学生电源两极上、若灯丝电阻不受温度影响，灯的实际电功率不得超过其额定电功率，则下列说法正确的是（　　）
A．两个小灯泡可能同时正常发光 B．电源电压的最大值是18V
C．电路总功率的最大值是7W D．电路中电流的最大值是1.25A
10．标有“220V24W”的甲灯和标有“220V40W”的乙灯铭牌如图所示，下列说法中正确的是（　　）
A．两灯均正常发光时，甲灯的电阻小于乙灯的电阻
B．串联后接在220V的电路中，因为通过它们的电流相等，所以一样亮
C．串联后接在220V的电路中，因为甲灯实际功率较大，所以甲灯较亮
D．串联后接在220V的电路中，因为乙灯额定功率较大，所以乙灯较亮

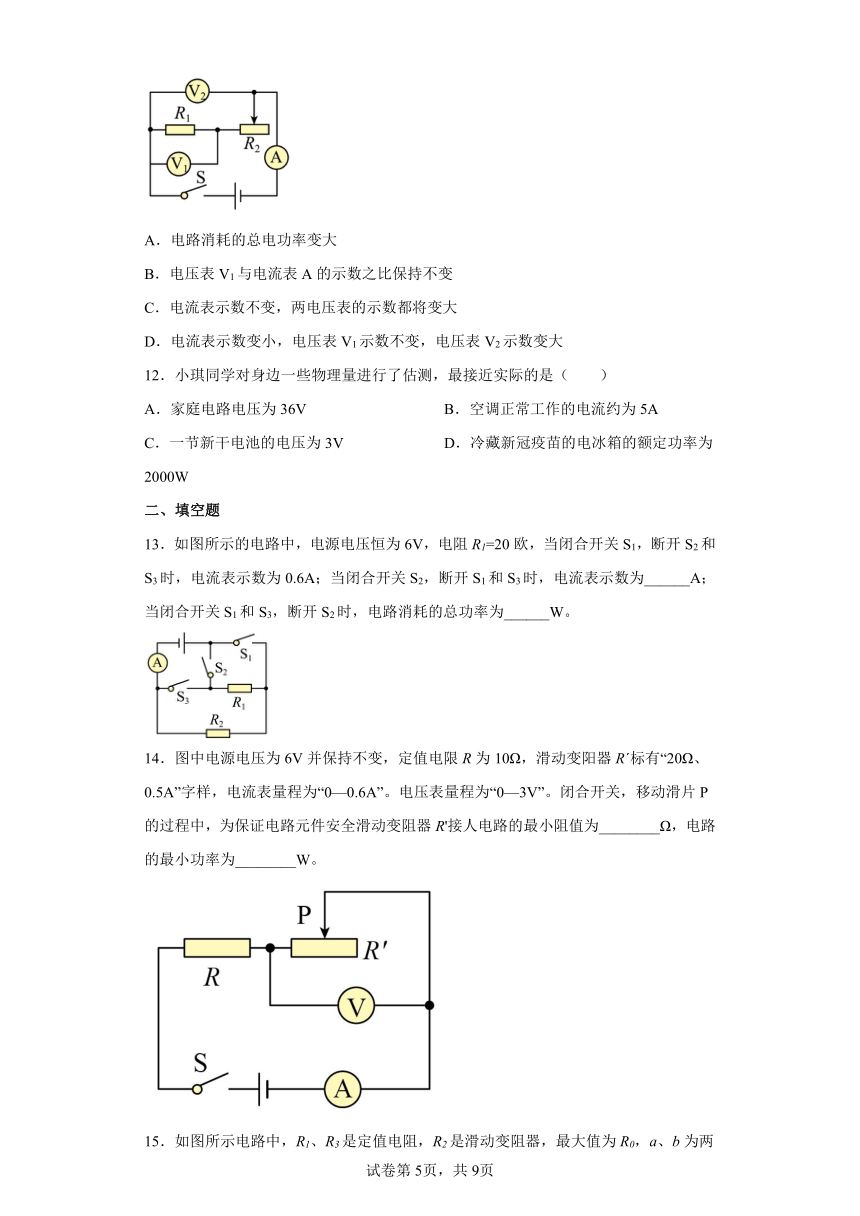

11．如图所示的电路，电源电压保持不变，R1为定值电阻，R2为滑动变阻器，如果将滑片向右缓慢移动时，下列说法中正确的是（　　）
A．电路消耗的总电功率变大
B．电压表V1与电流表A的示数之比保持不变
C．电流表示数不变，两电压表的示数都将变大
D．电流表示数变小，电压表V1示数不变，电压表V2示数变大
12．小琪同学对身边一些物理量进行了估测，最接近实际的是（　　）
A．家庭电路电压为36V B．空调正常工作的电流约为5A
C．一节新干电池的电压为3V D．冷藏新冠疫苗的电冰箱的额定功率为2000W
二、填空题
13．如图所示的电路中，电源电压恒为6V，电阻R1=20欧，当闭合开关S1，断开S2和S3时，电流表示数为0.6A；当闭合开关S2，断开S1和S3时，电流表示数为______A；当闭合开关S1和S3，断开S2时，电路消耗的总功率为______W。
14．图中电源电压为6V并保持不变，定值电限R为10Ω，滑动变阳器Rˊ标有“20Ω、0.5A”字样，电流表量程为“0—0.6A”。电压表量程为“0—3V”。闭合开关，移动滑片P的过程中，为保证电路元件安全滑动变阻器R'接人电路的最小阻值为________Ω，电路的最小功率为________W。
15．如图所示电路中，R1、R3是定值电阻，R2是滑动变阻器，最大值为R0，a、b为两端端点，电源电压为12V且保持不变。当开关S、S1闭合，滑片距b端为ab总长度的三分之二时，R1两端电压为U1，变阻器R2的功率为P2；当开关S、S2闭合，滑片移到b端时，R2两端电压为U2'，电阻器R3的功率为P3。已知：R1︰R3=2︰1，U1︰U2'=8︰9，P3=0.9W，则R1︰R0=_________，P2大小为_________W。
16．如图是电热饮水机电路原理图，R1＝20Ω，R2＝100Ω，当开关S断开时，饮水机处于________（选填“保温”或“加热”）状态，饮水机的保温功率与加热功率之比为________。
三、综合题
17．如图所示，电源电压不变，定值电阻阻值为8Ω。如果将四个不同规格的同种灯泡L1“3V，9W”、L2“6V，4W”、L3“12V，18W”、L4“36V，24W”分别接入电路的AB两点之间，且不会烧坏。不考虑温度对灯丝电阻的影响。
（1）决定灯泡亮度的是：______。
（2）将四个灯泡接入AB间，最亮的灯的规格是______。（选填：“L1”、“L2”、“L3”、“L4”）
（3）请写出推导判断过程，推导过程中需要的物理量请提前设定______。
18．空气质量指数是确保实现碧水蓝天的重要指标，如表的空气质量等级是按照空气质量指数划分的。图甲是环保项目学习小组设计的空气质量检测仪的电路原理图，用电流表显示空气质量指数。电源电压18V保持不变，定值电阻R0的阻值为100Ω，气敏电阻R的阻值与空气质量指数K的关系图象如图乙所示。
空气质量指数K 0～50 51～100 101～150 151～200 201～300 ＞300
空气质量等级 优 良 轻度污染 中度污染 重度污染 严重污染
（1）气敏电阻R的阻值随空气质量指数增大而______，空气污染的程度越小，电路中的电流越______，电路中电流为0.1A时，对应的空气质量等级为______。
（2）当空气质量指数为300时，R0消耗的电功率为______W。
19．如图甲是一款自动控温烘干箱原理图，控制电路电源电压为8V，R为变阻器，Rt为热敏电阻、Rt阻值与箱内气温关系如表所示，工作电路电源电压为220V，R0为电热丝，阻值恒为88Ω，M为电风扇，铭牌上标有“220V；20W”字样，其作用是使箱内空气均匀受热，红、绿指示灯用于分别指示电路加热、待机状态。当控制电路的电流达到0.025A时，衔铁被电磁铁吸住，工作电路处于待机状态，当控制电路电流减小到某值时，衔铁被释放，工作电路处于加热状态。
t/℃ 30 40 50 60 70
Rt/Ω 305 245 200 170 150
（1）将控制电路中变阻器R的阻值调为120Ω时，箱内气温最高可达多少摄氏度________？（电磁铁的线圈电阻不计）
（2）增大变阻器R的阻值，箱内能达到的最高温度将____（选填“升高”或“降低”）重新调节变阻器R的值，同时闭合开关S1、S2，记入箱内气温与时间关系如图乙所示，可知t1到t3时间段是一个加热循环。若电热丝R0加热空气的效率为80%，衔铁每次被吸住的时长均为300s，箱内空气质量恒为2.2kg、比热容为。则箱内空气在t2到t3时间段吸收了多少J的热量________？一个加热循环的时间是多少s________？（控制电路、指示灯及电风扇M产生的电热均不计，指示灯消耗的电能不计）
20．新型节能电炖锅的发热体是由PTC半导体陶瓷材料制成的，PTC的发热效率较高，它有一个人为设定的温度，低于设定温度时，其电阻值随温度升高而变小；高于设定温度时，其电阻值随温度升高而变大，从而可以自动调节电炖锅的温度和电功率。有一种型号电炖锅，其简化工作电路如图甲所示，电源电压为220V，R0、Rt都是发热电阻，R0是定值电阻，Rt是PTC电阻，Rt的阻值随温度t的变化曲线如图乙所示。炖汤时，汤水沸腾后，电炖锅能在较低功率档位长时间保持水的沸腾，这样既能节约用电，又能使炖出来的汤味道鲜美且不失营养，此时Rt的温度为110℃，电炖锅功率为440W。求：
（1）当Rt的温度为50℃时，Rt的阻值是___________Ω；
（2）当Rt的温度约为110℃时，电炖锅的工作电流___________A，R0的阻值是___________Ω；
（3）Rt的温度从20℃升高到110℃的过程中，电炖锅的最大功率是___________W。
21．阅读下面短文，回答以下问题。
感应发光冰块
感应发光冰块产品是采用食品级PS材料及电子元件组成的发光冰块，装有液体感应器，具有入水即亮的特性，外形仿如真实冰块一般。感应发光冰块采用电池供电，无化学变化。无毒无害，可放置于各类饮品中增添浪漫及神秘的气氛，感应发光冰块内部电子元件有∶液体感应器、AG3电池和LED灯泡（LED灯泡是一种发光二极管，能够将电能转化为可见光的固态器件）。使用时将感应发光冰块放入水中，它将自动发亮；使用完毕后，擦干消毒并放置于干燥的地方以备下次使用。感应发光冰块还可以放入冰箱内冷冻后，再放入饮料内，可以降低饮料的温度。需要注意的是，请勿吞食感应发光冰块，避免放置于温度过高的饮品中。
如图为某品牌感应发光冰块，其内部电源由3个AG3电池串联组成（AG3电池额定电压1.5V，容量30mA·h），能发出彩色光，持续正常发光15h后AG3电池电能耗尽。
(1)液体感应器是先进的触水式______（选填“电源”、“灯泡”或“开关”）；
(2)LED灯泡是由______材料制成（选填“导体”、“绝缘体”或“半导体”）；
(3)一个AG3电池最多释放的电能为______J，一个感应发光冰块正常工作时的功率为______W。
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．D
【详解】
A．只闭合开关S1和S3，R2置于最大阻值处，此时R1、R3被短路，电路中只有R2工作，即P1只是R2的功率，只闭合开关S1和S2，此时R2、R3被短路，电路中只有R1工作，即P2只是R1的功率；根据可知，当电压相等、P1:P2=1:2，则电阻R1与滑动变阻器R2的最大阻值之比为1:2，故A错误；
B．闭合S1，三个电阻串联，P置于R3的最左端电阻为零，P′置于R2的最下端时阻值最大，即此时相当于电路中只是R2、R1串联，通过电流相等；因P1:P2=1:2，且R2功率P0=8W，根据P=I2R可知
PR1=P0=0.5×8W=4W
则此时电路的总功率为
P总=P0+PR1=8W+4W=12W
故B错误；
C．只闭合S1，P置于R3的最左端阻值最大，当P′分别置于R2的最上端时接入为零，相当于电路中只有R1与R3串联，电压表V1测R1两端电压、V2测R3两端电压，根据U1:U2=1:4及串联电路电压规律，即
R3=4R1
R2、R1串联总功率为12W，根据可知
U2=P总R总=P总(R1+ R2)= P总(R1+2R1)=P总3 R1=12W3R1
可解得
R3=4R1
U2= 12W3R1
当R2断路，闭合所有开关，则V2被短路，R1与R3并联，R3滑片置于最右端时电路功率最小，此时R1功率为
R3功率为
所以此时电路的总功率最小值应为
Pmin=PR1+PR3=36W+9W=45W
故C错误；
D．只闭合S1，P置于R3的最左端，R2、R1串联，当P′分别置于R2的最下端时，由上述分析R1:R2=1:2，即电压表V1的示数为总电压的三分之一；当P′分别置于R2的中点时，R2阻值为最大阻值的一半，所以此时R1:R2中=1:1，即电压表V1的示数为总电压的二分之一，所以两次电压表V1的示数之比为
故D正确。
故选D。
2．D
【详解】
A．滑片P在右端时，电压表示数最大，电流表示数最小Umax=10V，Imin=0.4A，由欧姆定律可知，R2的值为
故A正确，不符合题意；
BC．设电源电压为U，当滑片在最右端时，由欧姆定律可知
当滑片在最左端时，电流最大Imax=2.4A，由欧姆定律可知
联立代入数据解得：R1=5Ω，U=12V。故BC正确，不符合题意；
D．串联电路的电流为
R2的功率为
联立代入可得
因为分母大于等于20当R2=5Ω时，分母最小，功率最大，即滑片从右端向左端滑动过程中，R2功率先增大后减小。故D错误，不符合题意。（这里用到高中的知识，也可以用排除法，因为ABC正确，所以D错误）
故选D。
3．A
【详解】
由电路图可知，定值电阻R0与传感器的电阻R串联，电压表测量定值电阻两端的电压，电流表测电路中的电流。
A．酒精气体浓度增大，R的阻值减小，电路总电阻减小，电路中电流增大，定值电阻两端电压变大，电压表示数变大，故A正确；
B．酒精气体浓度减小，R的阻值变大，电路总电阻变大，电源电压不变，由欧姆定律可知，电路电流减小，电流表示数减小，故B错误；
C．由以上分析可知，酒精气体浓度增大，电路中电流增大，而电源电压不变，根据P=UI可知，电路消耗的总功率变大，故C错误；
D．电压表与电流表示数的比值等于定值电阻 R0的大小，无论是酒精浓度增大还是减小，电压表与电流表示数的比值始终不变，故D错误。
故选A。
4．C
【详解】
A．当温度较低时S0闭合，R1与R2并联，此时电路的总电阻最小，电源的电压一定时，由可知，电路的总功率最大，养生锅处于加热状态，故A错误；
B．由图乙可知，养生锅加热状态的功率P加热=121W、保温状态的功率P保温=11W，加热状态和保温状态的电路总电阻之比
故B错误；
C．由W=Pt可知，P-t图像与坐标轴围成的面积表示电功，故C正确；
D．当S0断开时，电路为R1的简单电路，此时电路的总电阻最大，电源的电压一定时，由可知，电路的总功率最小，养生锅处于保温状态，则R1的阻值
故D错误。
故选C。
5．C
【详解】
AB．由图甲可知，R1与R2串联，电压表测R1两端的电压；由图乙可知，当R2=10Ω时U1=12V，当R2′=20Ω时U1′=8V，因串联电路中各处的电流相等，所以，两种情况下电路中的电流分别为
，
因串联电路中总电压等于各分电压之和，且电源电压保持不变，所以，电源的电压
U=I（R1+R2）=I′（R1+R2′）
即
解得：R1=10Ω，故B错误；
电源的电压
故A错误；
C．当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，电路消耗的功率最小
故C正确；
D．当电压表的示数U1″=15V时，电路中的电流最大，滑动变阻器接入电路中的电阻最小，此时电路中的电：
此时滑动变阻器两端的电压
U2小=U-U1″=24V-15V=9V
则滑动变阻器接入电路中的最小阻值
当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，电压表的示数最小，所以，滑动变阻器接入电路中的阻值范围为6Ω~30Ω，故D错误；
故选C。
6．D
【详解】
AC．由电路图可知，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流。P在某一端点时电压表的示数
由串联电路的特点和欧姆定律可得电源电压
U=U2+I1R1=10V+0.2A×R1……①
同理可得，P移动至某一位置C时电压表的示数
则电源电压
U=U2′+I2R1=6V+0.6A×R1……②
由①②可得
R1=10Ω，U=12V
故AC错误；
BD． P在A端时变阻器连入阻值为0，只有R1的简单电路，电流表示数为
R1的电功率为
故D正确，B错误；
故选D。
7．B
【详解】
由电路图可知，变阻器R与灯泡L串联，电压表V1测R两端的电压，电压表V2测L两端的电压，电流表测电路中的电流；
C．当滑片位于最右端时，接入电路中的电阻最大，此时电路中的电流最小，由图乙可知，电路中的最小电流I最小=0.3A，此时灯泡和滑动变阻器两端的电压相等，即：UL=UR，因串联电路中总电压等于各分电压之和，所以，由可得电源的电压
U=UL+UR=2UR=2I最小R=2×0.3A×20Ω=12V
此时电路的总功率最小为
P最小=UI最小=12V×0.3A=3.6W
故C错误；
ABD．当滑片从最右端向左滑动到a点时，接入电路中的电阻变小，电路中的电流变大，由串联电路的分压特点可知，R两端的电压变小，灯泡两端的电压变大，当小灯泡恰好正常发光时，电路中的电流最大，由图乙可知，灯泡正常发光时的电流I′=0.4A，灯泡两端的电压UL′=10V，此时变阻器两端的电压
UR′=U-UL′=12V-10V=2V
小灯泡的额定功率
PL=UL′I′=10V×0.4A=4W
滑片在a点时的电阻为
滑片在a点时，滑动变阻器与小灯泡的功率之比
故AD错误，B正确。
故选B。
8．B
【详解】
A．白炽灯的额定功率一般小于100W，故A不符合题意；
B．空调机的功率一般较大，在1000W左右，故B符合题意；
C．电视机的功率约在100W左右，故C不符合题意；
D．洗衣机的功率一般在300W左右，故D不符合题意。
故选B。
9．C
【详解】
由可知，两灯电阻分别为
正常发光时通过的电流分别为
若两灯串联，允许通过的最大电流为A，L1正常工作，L2不能正常工作，电路最大功率为
此时电源电压
U串=I1(R1+R2)=A×(36Ω+6Ω)=14V
若两灯并联，允许加的最大电压为6V，L2通过的电流为1A，此时L2正常发光，L1不能正常发光，L1通过的电流
则干路中的电流为
I最大=I1+I2=1A+0.17A=1.17A
最大功率为
所以最大功率为7W，此时电源电压最大值为6V；综上可得，ABD错误，C正确。
故选C。
10．C
【详解】
A．根据灯泡的铭牌知道，两灯泡正常发光时电压相等，甲灯的额定功率小于乙灯的额定功率，由知道，甲灯的电阻大于乙灯的电阻，故A错误；
BCD．两灯串联在220V的电路中，因串联电路中各处的电流相等，且灯泡的亮暗取决于实际功率的大小，所以，由P=I2R知道，甲灯泡的电阻较大，实际功率较大，所以甲灯较亮，故BD错误，C正确。
故选C。
11．B
【详解】
由电路图可知，与串联，电压V1表测两端的电压，电压表V2测电源两端的电压，电流表测电路中的电流。如果将滑片向右缓慢移动时，电路中的阻值增大，总电阻增大。电源电压恒定不变。
A．因为电路中总电阻增大，根据可知，电路中电流减小，所以根据，电源电压不变，总功率变小，故A错误；
B．电压V1表测两端的电压，根据可知，电压表V1与电流表A的示数之比为阻值，为定值电阻，阻值恒定不变，所以电压表V1与电流表A的示数之比保持不变，故B正确；
CD．如果将滑片向右缓慢移动时，总电阻增大，电流减小，电流表示数减小，根据，两端电压减小，V1示数减小，电压表V2测电源两端的电压恒定不变，故CD错误。
故选B。
12．B
【详解】
A．家庭电路电压为220V，故A不符合题意；
B．空调正常工作的电流约为5A，故B符合题意；
C．一节干电池的电压为1.5V，故C不符合题意；
D．冷藏新冠疫苗的电冰箱的额定功率约为100W，故D不符合题意。
故选B。
13． 0.2 5.4
【详解】
[1]当闭合开关S1，断开S2和S3时，为R2的简单电路，电流表测电路的电流，由欧姆定律得
当闭合开关S2，断开S1和S3时，两电阻串联，由电阻的串联和欧姆定律，电路的电流是
[2]当闭合开关S1和S3，断开S2时，两电阻并联，由欧姆定律，通过R1的电流是
根据并联电路各支路互不影响，由并联电路电流的规律，电路的总电流是
I并=I+I1=0.6A+0.3A=0.9A
电路的总功率为是
P=UI并=6V×0.9A=5.4W
14． 2 1.8
【详解】
[1]定值电阻R与滑动变阻器R′串联，电压表测R′两端的电压，电流表测电路中的电流。因串联电路中各处的电流相等，且滑动变阻器允许通过的最大电流为0.5A，电流表量程为0～0.6A，所以，电路中的最大电流I大=0.5A，此时变阻器R'接入电路的阻值最小，由知道，电路的总电阻
因串联电路中总电阻等于各分电阻之和，所以，变阻器R'接入电路的最小阻值
R′=R总-R=12Ω-10Ω=2Ω
[2]因串联电路中总电压等于各分电压之和，所以，当电压表的示数UR′=3V时，R两端的电压
UR=U-UR′=6V-3V=3V
此时电路中的电流
滑动变阻器接入电路中电阻
所以，电路中的最小电流为0.3A，此时电路的功率最小，则
P小=UI=6V×0.3A=1.8W
15． 2︰3 1.6
【详解】
[1][2]当开关S、S1闭合，R1、R2串联在电路中，滑片距b端为ab总长度的三分之二时即接入三分之一阻值，R1两端电压为U1，电路电流为
则
当开关S、S2闭合，R3、R2串联在电路中，滑片移到b端时接入最大阻值，R2两端电压为U2'，电阻器R3的功率为P3，电路中电流为
则
已知R1︰R3=2︰1，U1︰U2'=8︰9，则
解得
或（舍去）
已知U1︰U2'=8︰9、P3=0.9W，则
解得
变阻器R2的功率为P2为
16． 保温 1∶6
【详解】
[1]当S断开时，R1与R2串联，此时总电阻最大，由可知，电路中的总功率最小，饮水机处于保温状态。
[2]当开关S闭合时，电路为R1的简单电路，电路的总电阻最小，由可知，电路中的总功率最大，此时饮水机处于加热状态，加热功率为
饮水机处于保温状态时，R1与R2串联，保温功率为
饮水机的保温功率与加热功率之比
17． 实际功率的大小 L3 见解析
【详解】
（1）[1]灯泡的亮度是由实际功率所决定的。
（2）（3）[2][3]各灯泡的电阻分别为
由电路图可知，灯泡与R0串联，因为串联电路中总电阻等于各分电阻之和，所以根据欧姆定律可得，电路中的电流
灯泡的实际功率
当
RL=R0=8Ω
时，灯泡的实际功率最大，因为灯泡的亮暗取决于实际功率的大小，所以“12V，18W”灯泡最亮。
18． 减小 小 良 2.25
【详解】
（1）[1][2][3]由如图乙所示，气敏电阻R的阻值随空气质量指数增大而减小；两电阻串联在电路中，空气污染的程度越小，空气质量指数越小，气敏电阻阻值越大，则电路中总电阻越大，且电源电压不变，则电路中的电流越小；电路中电流为0.1A时，电路总电阻为
气敏电阻R接入阻值为
由图乙可知此时空气质量指数K为51～100，对应的空气质量等级为良。
（2）[4]当空气质量指数为300时，由图乙可知此时气敏电阻R接入阻值为20Ω，电路总电阻为
电路中的电流为
则R0消耗的电功率为
19． 50℃ 升高 330s
【详解】
解：（1）[1]当控制电路的电流达到0.025A时，衔铁被电磁铁吸住，此时电路总电阻为
根据串联电路电阻的关系，此时热敏电阻的阻值为
由表格数据可知此时箱内气温最高可达50℃。
（2）[2]电路中的总电阻一定，增大变阻器R的阻值，Rt允许的电阻变小，由表格数据可知箱内能达到的最高温度升高。
[3]由图乙可知箱内空气在t2到t3时间段升高的温度为
该时间段内箱内空气吸收的热量为
[4]该时间段内工作电路消耗的电能为
电热丝R0的电功率为
则该时间段所用时间为
1个加热循环的时间为
答：（1）将控制电路中变阻器R的阻值调为120Ω时，箱内气温最高可达50摄氏度；
（2）增大变阻器R的阻值，箱内能达到的最高温度将升高；箱内空气在t2到t3时间段吸收的热量为；一个加热循环的时间是330s。
20． 60 2 5 880
【详解】
（1）[1]由电路图可知两电阻串联，当Rt的温度为50℃时，由Rt的阻值随温度t的变化曲线可知Rt的阻值是60Ω。
（2）[2][3]当Rt的温度约为110℃时，电炖锅功率为440W，则电炖锅的工作电流为
电路总电阻为
由图可知此时Rt的阻值是105Ω，则R0的阻值为
（3）[4]根据可知电路中总电阻越小则电功率越大，Rt的温度从20℃升高到110℃的过程中，当Rt的温度为80℃时，Rt达到最小阻值50Ω，此时电炖锅有最大功率为
21． 开关 半导体 162 0.009
【详解】
(1)[1]液体感应器是感应发光冰块产品组成部分，冰块具有入水即亮的特性，感应器相当于先进的触水式开关。
(2)[2]LED灯的核心部件是发光二极管，是由半导体材料制成的。
(3)[3]一个AG3电池最多释放的电能为
[4]感应发光冰块内部电源由3个AG3电池串联组成，根据持续正常发光15h后AG3电池电能耗尽可知，一个感应发光冰块正常工作时的功率为
