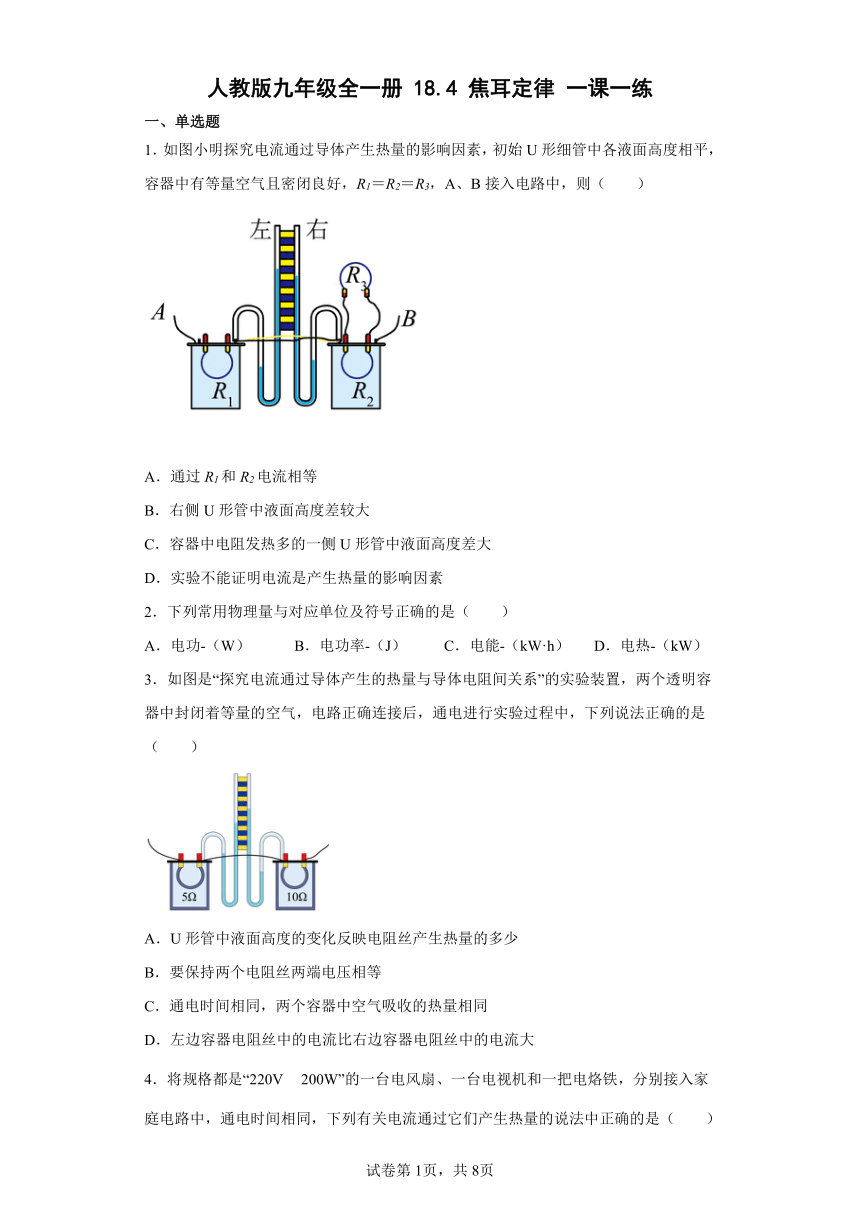

人教版九年级全一册 18.4 焦耳定律 一课一练
一、单选题
1．如图小明探究电流通过导体产生热量的影响因素，初始U形细管中各液面高度相平，容器中有等量空气且密闭良好，R1＝R2＝R3，A、B接入电路中，则（　　）
A．通过R1和R2电流相等
B．右侧U形管中液面高度差较大
C．容器中电阻发热多的一侧U形管中液面高度差大
D．实验不能证明电流是产生热量的影响因素
2．下列常用物理量与对应单位及符号正确的是（　　）
A．电功-（W） B．电功率-（J） C．电能-（kW·h） D．电热-（kW）
3．如图是“探究电流通过导体产生的热量与导体电阻间关系”的实验装置，两个透明容器中封闭着等量的空气，电路正确连接后，通电进行实验过程中，下列说法正确的是（　　）
A．U形管中液面高度的变化反映电阻丝产生热量的多少
B．要保持两个电阻丝两端电压相等
C．通电时间相同，两个容器中空气吸收的热量相同
D．左边容器电阻丝中的电流比右边容器电阻丝中的电流大
4．将规格都是“220V 200W”的一台电风扇、一台电视机和一把电烙铁，分别接入家庭电路中，通电时间相同，下列有关电流通过它们产生热量的说法中正确的是（　　）
A．电风扇产生的热量最多 B．电视机产生的热量最多
C．电烙铁产生的热量最多 D．三者产生的热量一样多

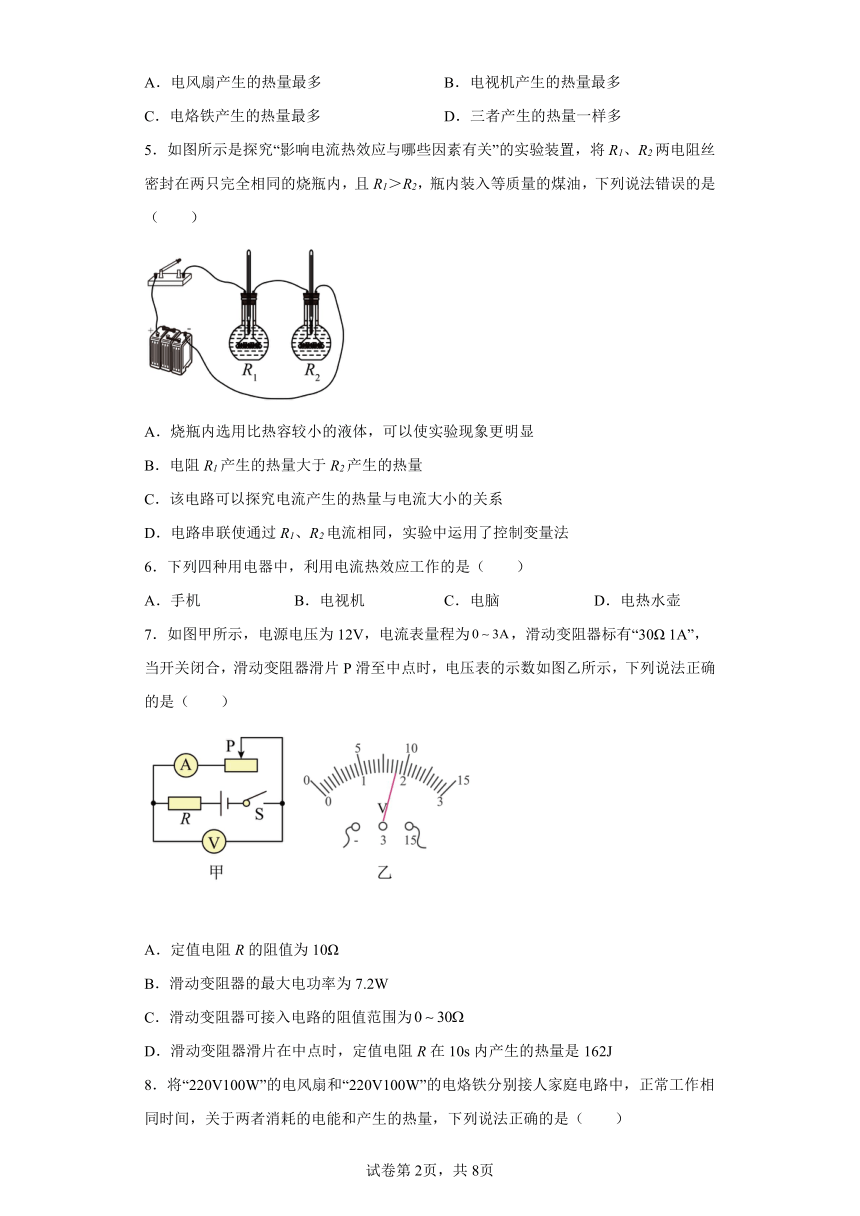

5．如图所示是探究“影响电流热效应与哪些因素有关”的实验装置，将R1、R2两电阻丝密封在两只完全相同的烧瓶内，且R1＞R2，瓶内装入等质量的煤油，下列说法错误的是（　　）
A．烧瓶内选用比热容较小的液体，可以使实验现象更明显
B．电阻R1产生的热量大于R2产生的热量
C．该电路可以探究电流产生的热量与电流大小的关系
D．电路串联使通过R1、R2电流相同，实验中运用了控制变量法
6．下列四种用电器中，利用电流热效应工作的是（　　）
A．手机 B．电视机 C．电脑 D．电热水壶
7．如图甲所示，电源电压为12V，电流表量程为，滑动变阻器标有“30Ω 1A”，当开关闭合，滑动变阻器滑片P滑至中点时，电压表的示数如图乙所示，下列说法正确的是（　　）
A．定值电阻R的阻值为10Ω
B．滑动变阻器的最大电功率为7.2W
C．滑动变阻器可接入电路的阻值范围为
D．滑动变阻器滑片在中点时，定值电阻R在10s内产生的热量是162J
8．将“220V100W”的电风扇和“220V100W”的电烙铁分别接人家庭电路中，正常工作相同时间，关于两者消耗的电能和产生的热量，下列说法正确的是（　　）
A．消耗的电能和产生的热量都一样多
B．消耗的电能一样多，但产生的热量不一样多
C．消耗的电能不样多，但产生的热量一样多
D．清耗的电能和产生的热量都不一样多
9．为了给载重车称重计费，杨光同学结合所学物理知识，设计了如图所示的计重秤原理图，用它可以测载重车的重力。以下说法正确的是（　　）
A．图中位置的称重表是由电压表改装成的
B．在称重读数的过程中，静止的载重车受力不平衡
C．无论载重车重力如何，弹簧下面的M板对地面的压强不变
D．载重车的重力越大，相同时间内R1上产生的电热越多
10．甲、乙两电热丝电阻之比为2:3，通过的电流之比为3:1，则相同时间内产生的热量之比为（　　）
A．2:1 B．6:1 C．1:2 D．1:6
11．如图是探究电流通过导体时产生热量的多少跟什么因素有关的实验装置，两个透明容器中密封着等量的空气，U形管中液面的高度的变化反应密闭空气温度的变化，下列说法正确的是（　　）
A．该实验装置是为了探究电流产生的热量与电阻的关系
B．将左边容器中的电阻丝换成10Ω的电阻丝后，就可以探究电流产生的热量与电阻的关系
C．该实验装置是利用U形管中液体的热胀冷缩来反应电阻丝放出热量的多少的
D．通电一段时间后，左侧U形管中液面的高度差比右侧的大

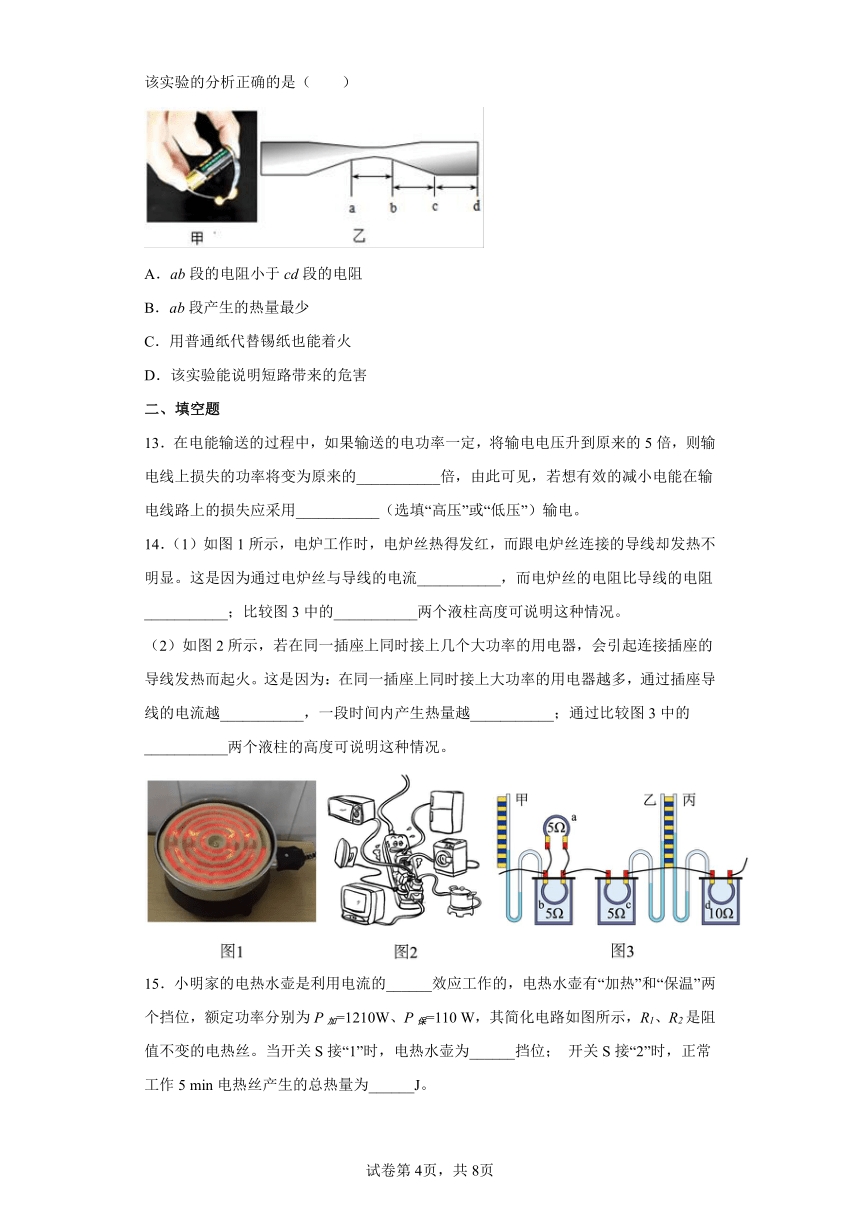

12．如图所示，将锡纸条的中间剪掉一些（如图乙所示），已知ab、bc、cd长度相等，ab段较细，将锡纸条接在电池两极，很快锡纸条开始冒烟、着火，如图甲所示。关于该实验的分析正确的是（　　）
A．ab段的电阻小于cd段的电阻
B．ab段产生的热量最少
C．用普通纸代替锡纸也能着火
D．该实验能说明短路带来的危害
二、填空题
13．在电能输送的过程中，如果输送的电功率一定，将输电电压升到原来的5倍，则输电线上损失的功率将变为原来的___________倍，由此可见，若想有效的减小电能在输电线路上的损失应采用___________（选填“高压”或“低压”）输电。
14．（1）如图1所示，电炉工作时，电炉丝热得发红，而跟电炉丝连接的导线却发热不明显。这是因为通过电炉丝与导线的电流___________，而电炉丝的电阻比导线的电阻___________；比较图3中的___________两个液柱高度可说明这种情况。
（2）如图2所示，若在同一插座上同时接上几个大功率的用电器，会引起连接插座的导线发热而起火。这是因为：在同一插座上同时接上大功率的用电器越多，通过插座导线的电流越___________，一段时间内产生热量越___________；通过比较图3中的___________两个液柱的高度可说明这种情况。
15．小明家的电热水壶是利用电流的______效应工作的，电热水壶有“加热”和“保温”两个挡位，额定功率分别为P加=1210W、P保=110 W，其简化电路如图所示，R1、R2是阻值不变的电热丝。当开关S接“1”时，电热水壶为______挡位； 开关S接“2”时，正常工作5 min电热丝产生的总热量为______J。

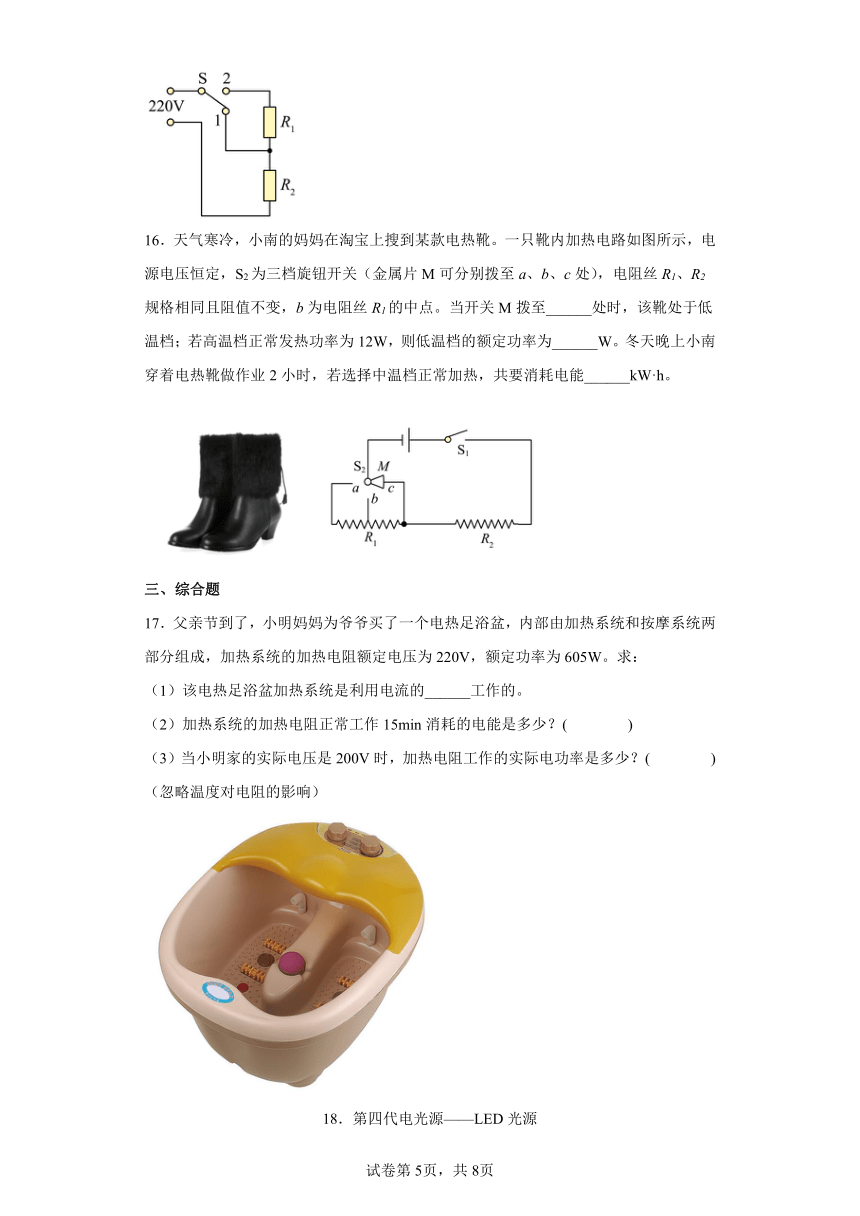

16．天气寒冷，小南的妈妈在淘宝上搜到某款电热靴。一只靴内加热电路如图所示，电源电压恒定，S2为三档旋钮开关（金属片M可分别拨至a、b、c处），电阻丝R1、R2规格相同且阻值不变，b为电阻丝R1的中点。当开关M拨至______处时，该靴处于低温档；若高温档正常发热功率为12W，则低温档的额定功率为______W。冬天晚上小南穿着电热靴做作业2小时，若选择中温档正常加热，共要消耗电能______kW·h。
三、综合题
17．父亲节到了，小明妈妈为爷爷买了一个电热足浴盆，内部由加热系统和按摩系统两部分组成，加热系统的加热电阻额定电压为220V，额定功率为605W。求：
（1）该电热足浴盆加热系统是利用电流的______工作的。
（2）加热系统的加热电阻正常工作15min消耗的电能是多少？( )
（3）当小明家的实际电压是200V时，加热电阻工作的实际电功率是多少？( )（忽略温度对电阻的影响）
18．第四代电光源——LED光源
如图甲是时下较为流行的LED手电筒和LED吸顶灯，它的主要部分是高亮度白色发光二极管，这种发光二极管主要由硅、砷等半导体材料制成，具有光效高、耗电少，寿命长、易控制、免维护、安全环保等优点，是继白炽灯、卤素灯和节能荧光灯后新兴的第四代电光源，是极具发展前途的新光源。LED的发光原理与白炽灯先发热后发光的原理截然不同，是直接把电能转换成光能的器件，因而其发光效率较高，是新代固体冷光源，将逐步取代传统光源。图乙是LED的元件实物及符号由于二极管具有单导电性，使用时必须将它的正极与电源正极相连，二极管才能处于导通状态，否则处于截止状态。利用图丙所示电路可以研究发光二极管的工作特性：把一个正常工作电压为3V的LED接入电源电压恒为4.5V的电路，闭合开关S，LED即处于导通状态，调节变阻器滑片，改变LED两端的电压和电路中电流，记录多组电压、电流数据，可以得到电压表与电流表示数关系，如丁所示：
（1）LED灯主要由半导体材料制成：它之所以节能，被称为冷光源，是因为它将电能转换热能损耗的能量较白炽灯______（高/低）；
（2）在图丙中，闭合S，调节滑动变阻器，使LED正常发光：断开S，改变电源的正负极后再闭合S，LED______（能/不能）发光；
（3）一个LED灯中的电流与其两端电压______（成/不成）正比。
19．灯泡的变迁
1879年，爱迪生以一只钨丝电灯泡引领人类开启了崭新的“光明时代”；一个多世纪以后，白炽灯将广阔的照明舞台让给新的主角-LED灯。
爱迪生尝试对1600多种不同的耐热材料进行试验，最终制成了钨丝灯泡，就是传统意义上的白炽灯。因为细微的电阻差别造成钨丝上各段温度不同，在电阻较大的地方，较高的温度使钨丝升华变快，造成钨丝变细，同时电阻进一步增大，最终令钨丝烧断。虽然后来多数的电灯泡内用注入惰性气体来减慢钨丝的升华，但一般白炽灯寿命也就1000小时左右。使用白炽灯时，有95%的电能转化为内能，只有5%的电能转为光能。同时废弃的白炽灯还会对环境造成污染，因此各国都制订了淘汰白炽灯的时间表，中国也在2017年停止销售白炽灯泡。
站在白炽灯这个“巨人”的肩膀上，1939年“荧光灯”正式诞生，荧光灯的原理是：利用荧光粉把低压汞蒸气放电过程中产生的紫外线转变成可见光。荧光灯发光时产生的热只是相同亮度的白炽灯的六分之一。同时，荧光灯可以使光色近似日光色或其他各种光色，使用寿命也比白炽灯长，是一种良好的室内照明光源。缩小荧光灯灯管直径可以制成“节能灯”，“节能灯”达到同样光能输出的前提下，耗电量只有白炽灯用电量的20%，从而可以节约大量的照明电能和费用。
进入21世纪，LED灯成为照明舞台上新的主角。LED光源属于固体冷光源，用环氧树脂封装，不存在灯丝发光易烧、光衰等缺点。研究数据表明，LED光源电光转换率接近100%，更有研究数据表明，LED灯寿命分别是荧光灯和白炽灯的10倍和100倍，且照明效果更加稳定。此外，LED光源光谱中没有红外线和紫外线，而且废弃物可回收，没有污染，可以安全触摸，属于典型的绿色照明光源。
请根据上述材料，回答下列问题：
(1)白炽灯泡的钨丝最后烧断的原因是_______；
A．灯丝细的地方比粗的地方电阻大，升温快
B．灯丝细的地方比粗的地方电流大，电流的热效应更明显
(2)LED灯和白炽灯相比较，它的优势是_______（写出一条即可）。
20．如图所示的“负压病房”在抗击新冠肺炎疫情中发挥了重要作用。所谓“负压病房”是指病房内的气压低于病房外的气压。这样既能保证向室内提供新鲜空气，还能在特殊装置下，实现将病房内被污染的空气通过专门通道排放到固定地方进行无害化处理，避免医护人员交互感染，为防控提供了最“硬核”的支撑。
根据以上信息回答：
①从空气流通的角度分析，“负压病房”能有效阻断病毒传播到室外的原因是____。
②假设将被污染的空气通入特制的电热丝容器内进行高温消毒，此过程中电能转化为____能。请举一个与此过程能量转化形式相同的生活实例。____。
③下列处于“负压”状态的是___。
A．漏气的气球
B．烧煮中的高压锅
C．吸饮料过程中的吸管
D．高空飞行中的飞机机舱
21．如图甲是具有高低温两档的一种电热饭盒，高温档电功率为242 W，简化电路如图乙所示，R1和R2均为发热电阻，且R2 = 4 R1。
（1）电热饭盒是利用电流的___________效应来工作的。发热电阻R的材料是用电阻率较大，熔点较___________（选填“高”或“低”）的镍铬合金丝制成的。电饭盒密封较严，是为了减少加热过程中水分的___________（填物态变化的名称），防止水分大量散失到空气中；
（2）用高温档加热1 L饭菜10 min消耗的电能为_______J，若不计热量损失，1 L饭菜升高的温度为_______℃（饭菜的密度为1.0×103 kg/m3，饭菜比热容为4.0×103 J/(kg·℃)。如果实际电压为200V。低温档工作时的实际功率为_________W。
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．C
【详解】
A．R2和R3并联后与R1串联，由串并联电路电流的规律可知通过R1电流大于R2电流，故A不符合题意；
B．因为R1和R2的阻值相等，通过R1电流大于R2电流，相同时间内，R1产生的热量比R2多，左侧U形管内的液面高度差将会比右侧U形管内的液面高度差大，故B不符合题意；
C．容器内电阻产生的热量越多，密封容器中空气吸收的热量越多，一侧U形管中液面高度差越大，故C符合题意；
D．此实验中R1、R2的电阻和通电时间相同，通过R1电流大于R2电流，R1产生的热量大于R2产生的热量，可以得到电阻和通电时间相同，电流越大，产生的热量越多，能证明电流是产生热量的影响因素，故D不符合题意。
故选C。
2．C
【详解】
A．电功的国际单位是焦耳，符号J，故A错误；
B．电功率的国际单位是瓦特，符号是W，故B错误；
C．电能的单位由焦耳和千瓦时，符号分别是J和kW·h，故C正确；
D．电热的国际单位是焦耳，符号是J，故D错误。
故选C。
3．A
【详解】
A．由实验装置知道，电流通过导体产生热量使容器中的空气受热膨胀，从而导致U形管中的液面会发生变化，虽然产生热量的多少不能直接观察，但可以通过U形管液面高度差的变化来反映，故A正确；
B．研究电流通过导体产生的热量与导体电阻的关系时，只需保证电路电流和通电时间相等，故B错误；
C．通过两电阻的电流和通电时间相同，电阻值不同，由Q=I2Rt知道，电流通过两个电阻产生的热量不同，两个容器中空气吸收的热量不同，故C错误；
D．两电阻串联，电流相等，故D错误。
故选A。
4．C
【详解】
一台电风扇、一台电视机和一把电烙铁，分别接入家庭电路中，家庭电路的电压是220V，三种用电器的实际功率
P=P额=200W
又因为W=Pt，所以通电时间相同，三种用电器消耗的电能相同；因为电风扇中的电动机将电能大部分转化机械能，电视机将一部分电能转化为光能，电烙铁将电能全部转化为内能。所以产生热量最多的是电烙铁。
故选C。
5．C
【详解】
A．在液体质量相同、吸收热量相同的情况下，比热容小的物质温度要升高的多，所以用比热容小的液体可以使实验现象更明显，故A正确，不符合题意；
B．由图可知，该电路为串联电路，通过两个电阻的电流和通电时间是相同的，电阻R1＞R2，所以电阻R1产生的热量大于R2产生的热量，故B正确，不符合题意；
C．由图可知，该电路为串联电路，通过两个电阻的电流是相同的，所以该电路不可以探究电流产生的热量与电流大小的关系，故C错误，符合题意；
D．电流热效与电流、电阻和时间有关，本实验中电路串联使通过R1、R2电流相同，控制了电流因素一样，探究其他因素对电流热效应的影响，所以采用的是控制变量法，故D正确，不符合题意；
故选C。
6．D
【详解】
A．手机主要将电能转化为光能，不是利用电流热效应工作，故A不符合题意；
B．电视机主要将电能转化为光能和声能，不是利用电流热效应工作，故B不符合题意；
C．电脑主要将电能转化为光能和声能，不是利用电流热效应工作，故C不符合题意；
D．电热水壶主要将电能转化为内能，它是利用电流热效应工作的，故D符合题意。
故选D。
7．B
【详解】
A．由图可知，定值电阻与滑动变阻器串联，电压表测滑动变阻器两端电压。当开关S闭合，滑动变阻器滑片P滑至中点时，即接入阻值为15Ω时，电压表示数如图乙所示为9V，根据串联分压可知此时定值电阻两端电压为
此时电路电流为
由可得定值电阻R的阻值为
故A错误；
B．假设滑动变阻器接入阻值为时，滑动变阻器电功率最大，则此时电路电流为
滑动变阻器的最大电功率为
可知当滑动变阻器接入阻值等于定值电阻R的阻值为时，滑动变阻器的电功率最大，即
故B正确；
C．电流表量程为，滑动变阻器标有“30Ω 1A”，则电路允许通过最大电流为1A，此时滑动变阻器接入阻值最小，由可得此时电路总电阻为
根据串联电路电阻关系可得滑动变阻器接入最小阻值为
由图乙可知，电压表选择的是最大量程，而电源电压只有12V，则滑动变阻器接入阻值最大时分得的电压小于12V，故滑动变阻器接入最大值可以为。所以滑动变阻器可接入电路的阻值范围为。故C错误；
D．由上述分析可知滑片在中点时，电路电流以及定值电阻R的阻值，则定值电阻R在10s内产生的热量为
故D错误。
故选B。
8．B
【详解】
电风扇和电烙铁都在额定电压下工作，实际功率相同都是100W，相同时间内电流通过两个电器做的功以及消耗的电能一样多；电风扇工作时，电能转化成内能和机械能，电烙铁工作时，电能全部转化成内能，电器转化成的内能越大，产生的热量越多，因此相同时间内，电烙铁产生的热量最多，故ACD错误，B正确。
故选B。
9．D
【详解】
A．由电路图可知，称重表串联在电路中，它是由电流表改装而成的，故A错误；
B．在称重读数的过程中，静止的载重车处于平衡状态，静止的载重车受力平衡，故B错误；
C．载重汽车重力越大，弹簧下面的M板对地面的压力越大，对地面的压强越大，故C错误；
D．由电路图可知，载重车的重力越大，电阻R接入电路的阻值越小，电路的总电阻越小，由可知电路中的电流越大，由Q=I2R1t可知相同时间内R1上产生的电热越多，故D正确。
故选D。
10．B
【详解】
相同时间内产生的热量之比为
故选B。
11．D
【详解】
A．装置中一个5Ω的电阻与两个5Ω的电阻并联后再串联，根据串联电路的电流特点可知，右端两个电阻的总电流和左端的电阻电流相等，即
I右＝I左
两个5Ω的电阻并联，根据并联电路的电流特点可知
I右＝I1+I2
两电阻阻值相等，则支路中电流相等
I1＝I2
所以右边容器中的通过电阻的电流是左侧通过电流的一半；两容器中电阻丝的阻值相等，但通过它们的电流不同，这是探究电流产生的热量与电流的关系，不是探究电流产生的热量与电阻的关系，故A错误；
B．不改变导线的连接方式，将左边容器中的电阻丝换成10Ω的电阻丝后，此时两容器中电阻丝的阻值不相等，结合前面分析可知，通过它们的电流也不同，所以不能探究电流产生的热量与电阻的关系，故B错误；
C．电流通过导体产生热量的多少不能直接观察，但容器中空气温度的升高会导致容器中的空气体积膨胀，即可以通过U形管中液面高度差的变化来反映电阻丝放出热量的多少，故C错误；
D．通电一段时间后，电阻相同，根据Q＝I2Rt可知，时间和电阻相同的情况下，电流越大，产生的热量越多，左边的电流大，则产生的热量多，左侧U形管中液面的高度差比右侧的大，故D正确。
故选D。
12．D
【详解】
A．由图中可知，ab段与bc段的长度相同，而ab段的横截面积较小，故可知ab段的电阻大于bc段的电阻，故A错误；
B．因锡纸条中各处的电流相同，且通电时间相同，故由Q=I Rt可知，ab段横截面积最小，电阻最大，产生的热量最多，故B错误；
C．因普通纸不容易导电，是绝缘体，故用普通纸接在电源两极时没有电流流过，不会着火，故C错误；
D．用锡纸条将电源正负极直接相连后，此时电路中的电流过大，电流的热效应使得锡纸条温度升高，达到锡纸条的燃点后会被点燃，说明在电路中，短路会造成电路中电流过大从而容易引起火灾，故D正确。
故选D。
13． 高压
【详解】
[1][2]由P=U I知，输送功率一定时，电压变为原来的5倍，电流变为原来的，电阻一定时，根据P=I2R，电流变为原来的，发热功率变为原来的，通电时间一定时，损失电能减少，所以若想有效的减小电能在输电线路上的损失，应采用高压输电。
14． 相等 大 乙、丙 大 多 甲、乙
【详解】
（1）[1][2]电炉丝和导线串联在电路中，所以通过电炉丝与导线的电流相等，电炉丝的电阻比导线的电阻大，由可知，在相同时间内，电炉丝产生的热量多，电炉丝热得发红，而跟电炉丝连接的导线却发热不明显。
[3]由图3可知，中间容器与右边容器中的两个电阻阻值不同，串联在电路中，电流相等，通过这两个电阻产生热量情况的比较可以说明电炉丝与导线发热不同的原因，所以比较图3中的乙、丙两个液柱高度可说明这种情况。
（2）[4][5]在同一插座上同时接上大功率的用电器越多，则用电器的总功率就越大，由可知，通过插座导线的电流越大，由可知，一段时间内插座里的导线产生热量越多。
[6]由图3可知，左边容器与中间容器中的两个电阻阻值相同，左边容器中电阻与另一个电阻并联，然后再与中间容器中电阻串联在电路中，所以中间容器中电阻的电流大于左边容器电阻的电流，通过这两个电阻产生热量情况的比较可以说明同一插座上同时接上几个大功率的用电器，会引起连接插座的导线发热而起火的原因，所以通过比较图3中的甲、乙两个液柱的高度可说明这种情况。
15． 热 加热 3.3104J
【详解】
[1]电流的热效应是指电流通过导体时产生热量的现象。小明家的电热水壶是利用电流的热效应工作的。
[2]由可知，在电源电压一定的情况下，电阻越大，消耗的电功率越小，当开关S接“1”时，R1断路，R2通路；开关S接“2”时，R1、R2串联。所以，当开关S接“1”时，电热水壶为加热挡位，开关S接“2”时，电热水壶为保温挡位。
[3]开关S接“2”时，正常工作5 min电热丝产生的总热量为
Q=Pt= 110 W300s=3.3104J
16． a 6 0.016
【详解】
[1][2]电路中电源电压不变，根据可知，当开关M拨至a处时，完整的电阻丝R1、R2串联接入电路，电路中的总电阻值最大，此时该靴处于低温档；当开关M拨至c处时，电阻丝R2接入电路，电路中的总电阻值最小，此时该靴处于高温档，若高温档正常发热功率为12W，即
低温档的额定功率为
[3]当开关M拨至b处时，电阻丝R1的一半阻值和电阻丝R2接入电路，此时该靴处于中温档，功率为
若选择中温档正常加热2小时，共要消耗电能
17． 热效应 5.445×105J 500W
【详解】
（1）[1]电热足浴盆，内部由加热系统和按摩系统两部分组成，加热系统的加热电阻是利用电流热效应来工作的。
（2）[2]加热系统的加热电阻正常工作15min消耗的电能是
（3）[3]加热电阻的阻值为
当小明家的实际电压是200V时，加热电阻工作的实际电功率是
18． 低 不能 不成
【详解】
（1）[1]由材料可知：二极管是由半导体做成的器件；发光二极管主要由硅、砷等半导体材料制成，具有光效高、耗电少，寿命长、易控制、免维护、安全环保等优点，所以LED灯主要由半导体材料制成；节能被称为冷光源，是因为电热转换损耗的能量较白炽灯低。
（2）[2]闭合开关S，LED发光；断开S，改变电源的正负极后闭合S，LED由于具有单向导电性，所以电路处于开路状态，LED不能发光。
（3）[3]由图像可知，通过LED灯的电流与LED灯两端的电压不是正比例函数，故两者不成正比的关系。
19． A 使用寿命长
【详解】
(1)[1]在长度和材料相同时，灯丝的电阻大小与横截面积成反比，灯丝细的地方即横截面积小，电阻大，根据焦耳定律可知，在电流、时间相同时，电阻越大，产生的热量越多，升温越高，钨丝升华更快，最终熔断；灯丝细的地方和粗的地方，电流都是相同的，由上述可知，灯丝细的地方，电流的热效应更明显。
故选A。
(2)[2]由题中材料可知，LED光源电光转换率接近100%，即是能够节能；LED灯寿命分别是荧光灯和白炽灯的10倍和100倍，即是使用寿命长；题中有说明照明效果更稳定，废弃物可回收，没有污染。
20． 室外新鲜空气能向室内流动，而室内被污染空气不能直接向室外流动 内能 电热水器烧水 C
本题以“负压病房”为背景，考查大气压强、电热器等知识，同时考查了信息处理能力。
【详解】
①[1]由所给材料可知，“负压病房”能有效阻断病毒传播到室外的原因是气压低于病房外的气压。这样既能保证向室内提供新鲜空气。
②[2][3]电热丝容器内进行高温消毒，此过程中电能转化为内能。此过程能量转化形式相同的生活实例即电热的利用，常用的电热器均可，如电热水器烧水、电饭锅做米饭等等。
③[4] A．漏气的气球，足球内部气压大于外界大气压，故A不符合题意；
B．烧煮中的高压锅，内部气压大于外界大气压，故B不符合题意；
C．吸饮料过程中的吸管，内部气压小于外界大气压，故C符合题意；
D．高空飞行中的飞机机舱，外界空气流水大压强小，所以内部气压大于外界气压，故D不符合题意。
故选C。
21． 热 高 汽化 36.3 40
【详解】
（1）[1]电热饭盒是电流通过发热电阻时，产生热量来给饭加热的，所以是利用电流的热效应工作的。
[2]发热电阻R有电流通过时产生热量，所以其电阻要较大，且不易熔断，所以熔点要较高。
[3]电饭盒密封较严，可减少水与空气的接触面积从而减慢蒸发（汽化）。
（2）[4]用高温档工作10min消耗的电能
W=P高t=242W×10×60s=1.452×105J
[5]1L饭菜的质量
m=ρV=1.0×103kg/m3×1×10-3m3=1kg
饭菜吸收的热量
Q吸=W=1.452×105J
则饭菜升高的温度
[6]由图乙知，开关接2触点时，电路是R1工作的简单电路，电路中的阻值较小，据 知，电路的电功率较大，是高温档。所以电阻
电阻R2的阻值
R2=4R1=4×200Ω=800Ω
开关接1触点时，两个电阻串联在电路中，电路中的总电阻较大为
R=R1+R2=200Ω+800Ω=1000Ω
据 知，电路中的电功率较小，是低温档，实际电压为200V时，低温档的实际功率
