人教版九年级全一册16.1电压同步练习（有解析）

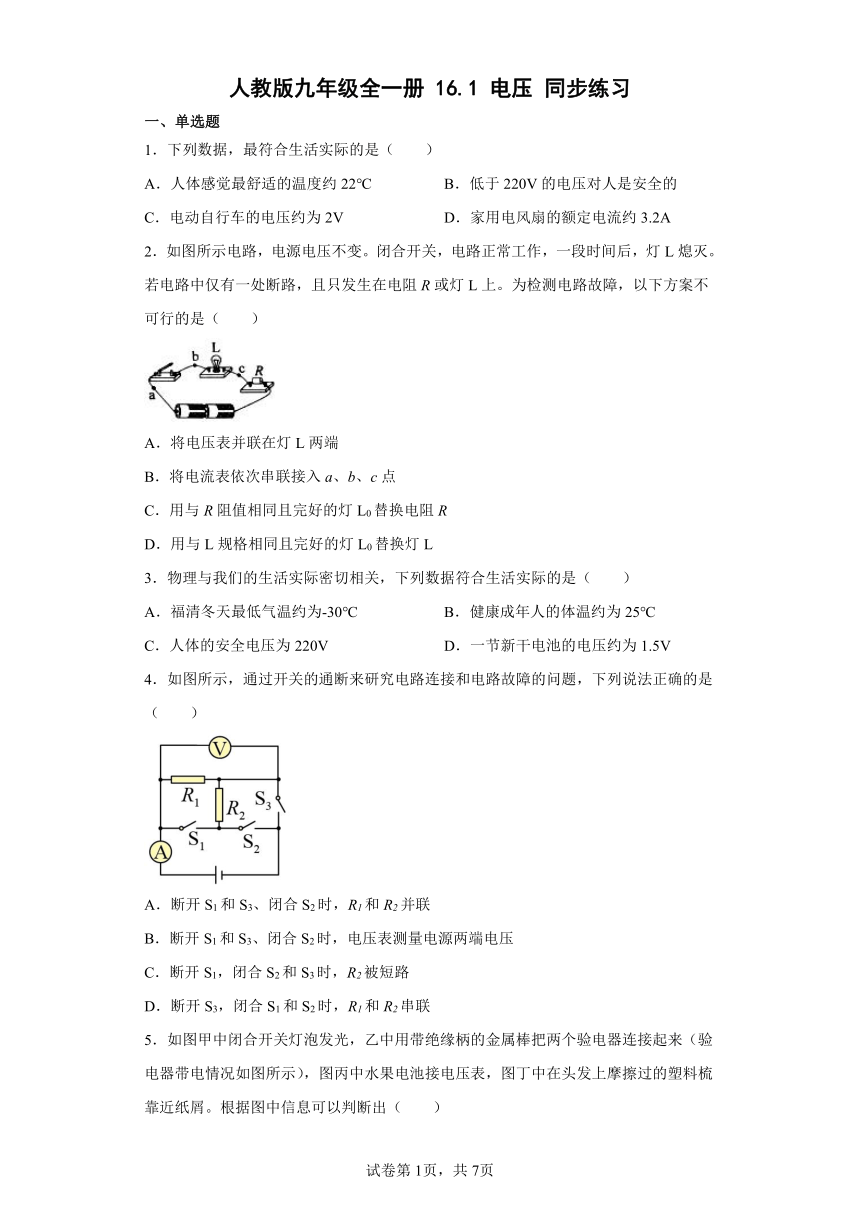

人教版九年级全一册 16.1 电压 同步练习
一、单选题
1．下列数据，最符合生活实际的是（　　）
A．人体感觉最舒适的温度约22℃ B．低于220V的电压对人是安全的
C．电动自行车的电压约为2V D．家用电风扇的额定电流约3.2A
2．如图所示电路，电源电压不变。闭合开关，电路正常工作，一段时间后，灯L熄灭。若电路中仅有一处断路，且只发生在电阻R或灯L上。为检测电路故障，以下方案不可行的是（　　）
A．将电压表并联在灯L两端
B．将电流表依次串联接入a、b、c点
C．用与R阻值相同且完好的灯L0替换电阻R
D．用与L规格相同且完好的灯L0替换灯L
3．物理与我们的生活实际密切相关，下列数据符合生活实际的是（　　）
A．福清冬天最低气温约为-30℃ B．健康成年人的体温约为25℃
C．人体的安全电压为220V D．一节新干电池的电压约为1.5V
4．如图所示，通过开关的通断来研究电路连接和电路故障的问题，下列说法正确的是（　　）
A．断开S1和S3、闭合S2时，R1和R2并联
B．断开S1和S3、闭合S2时，电压表测量电源两端电压
C．断开S1，闭合S2和S3时，R2被短路
D．断开S3，闭合S1和S2时，R1和R2串联

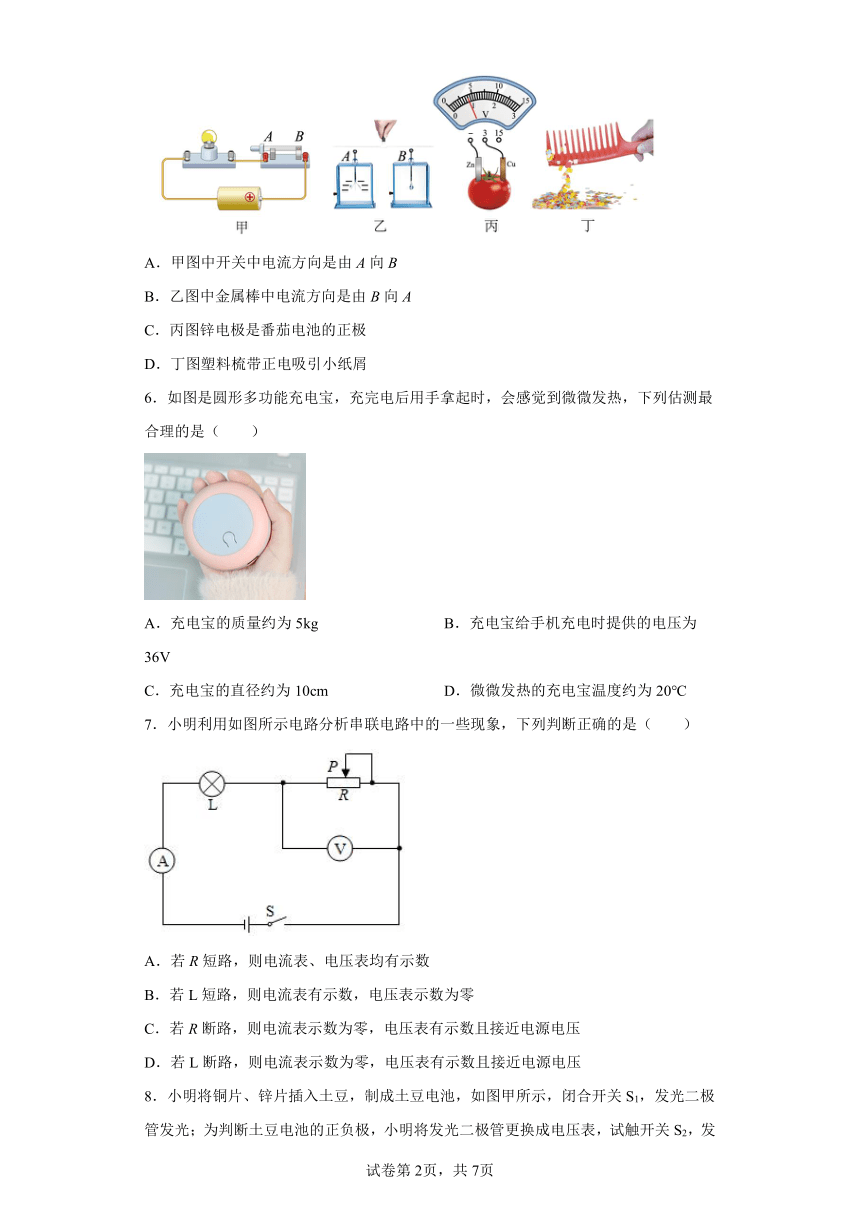

5．如图甲中闭合开关灯泡发光，乙中用带绝缘柄的金属棒把两个验电器连接起来（验电器带电情况如图所示），图丙中水果电池接电压表，图丁中在头发上摩擦过的塑料梳靠近纸屑。根据图中信息可以判断出（　　）
A．甲图中开关中电流方向是由A向B
B．乙图中金属棒中电流方向是由B向A
C．丙图锌电极是番茄电池的正极
D．丁图塑料梳带正电吸引小纸屑
6．如图是圆形多功能充电宝，充完电后用手拿起时，会感觉到微微发热，下列估测最合理的是（　　）
A．充电宝的质量约为5kg B．充电宝给手机充电时提供的电压为36V
C．充电宝的直径约为10cm D．微微发热的充电宝温度约为20℃
7．小明利用如图所示电路分析串联电路中的一些现象，下列判断正确的是（　　）
A．若R短路，则电流表、电压表均有示数
B．若L短路，则电流表有示数，电压表示数为零
C．若R断路，则电流表示数为零，电压表有示数且接近电源电压
D．若L断路，则电流表示数为零，电压表有示数且接近电源电压

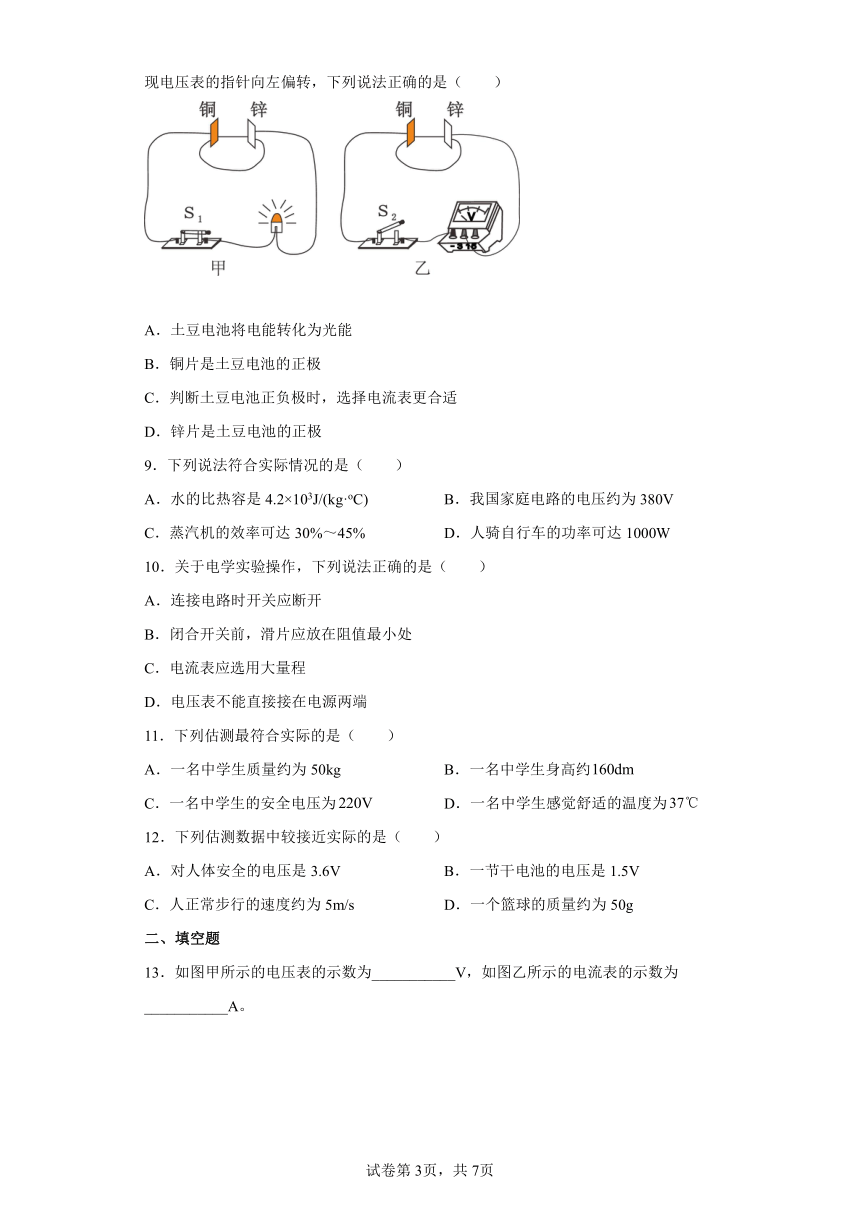

8．小明将铜片、锌片插入土豆，制成土豆电池，如图甲所示，闭合开关S1，发光二极管发光；为判断土豆电池的正负极，小明将发光二极管更换成电压表，试触开关S2，发现电压表的指针向左偏转，下列说法正确的是（　　）
A．土豆电池将电能转化为光能
B．铜片是土豆电池的正极
C．判断土豆电池正负极时，选择电流表更合适
D．锌片是土豆电池的正极
9．下列说法符合实际情况的是（　　）
A．水的比热容是4.2×103J/(kg·oC) B．我国家庭电路的电压约为380V
C．蒸汽机的效率可达30%～45% D．人骑自行车的功率可达1000W
10．关于电学实验操作，下列说法正确的是（　　）
A．连接电路时开关应断开
B．闭合开关前，滑片应放在阻值最小处
C．电流表应选用大量程
D．电压表不能直接接在电源两端
11．下列估测最符合实际的是（　　）
A．一名中学生质量约为50kg B．一名中学生身高约
C．一名中学生的安全电压为 D．一名中学生感觉舒适的温度为
12．下列估测数据中较接近实际的是（　　）
A．对人体安全的电压是3.6V B．一节干电池的电压是1.5V
C．人正常步行的速度约为5m/s D．一个篮球的质量约为50g
二、填空题

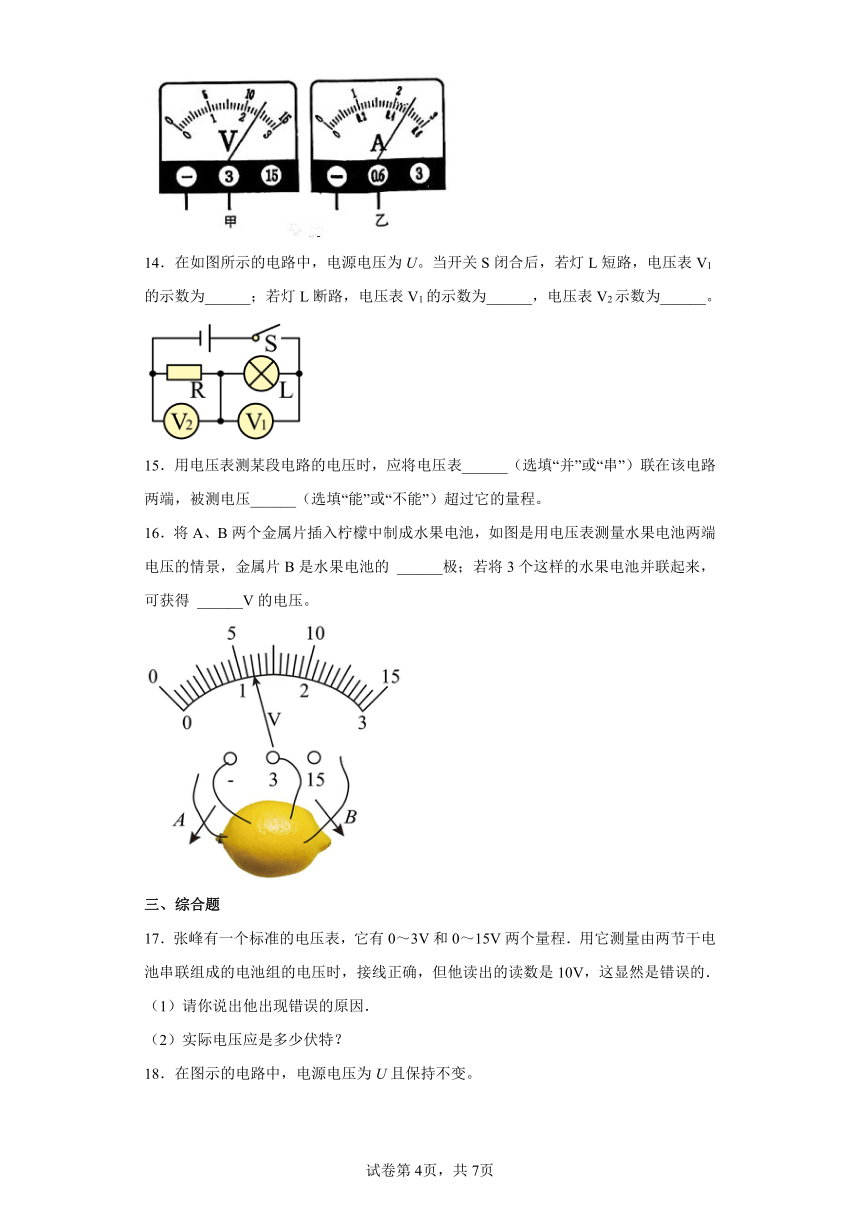

13．如图甲所示的电压表的示数为___________V，如图乙所示的电流表的示数为___________A。
14．在如图所示的电路中，电源电压为U。当开关S闭合后，若灯L短路，电压表V1的示数为______；若灯L断路，电压表V1的示数为______，电压表V2示数为______。
15．用电压表测某段电路的电压时，应将电压表______（选填“并”或“串”）联在该电路两端，被测电压______（选填“能”或“不能”）超过它的量程。
16．将A、B两个金属片插入柠檬中制成水果电池，如图是用电压表测量水果电池两端电压的情景，金属片B是水果电池的 ______极；若将3个这样的水果电池并联起来，可获得 ______V的电压。
三、综合题
17．张峰有一个标准的电压表，它有0～3V和0～15V两个量程．用它测量由两节干电池串联组成的电池组的电压时，接线正确，但他读出的读数是10V，这显然是错误的．
（1）请你说出他出现错误的原因．
（2）实际电压应是多少伏特？

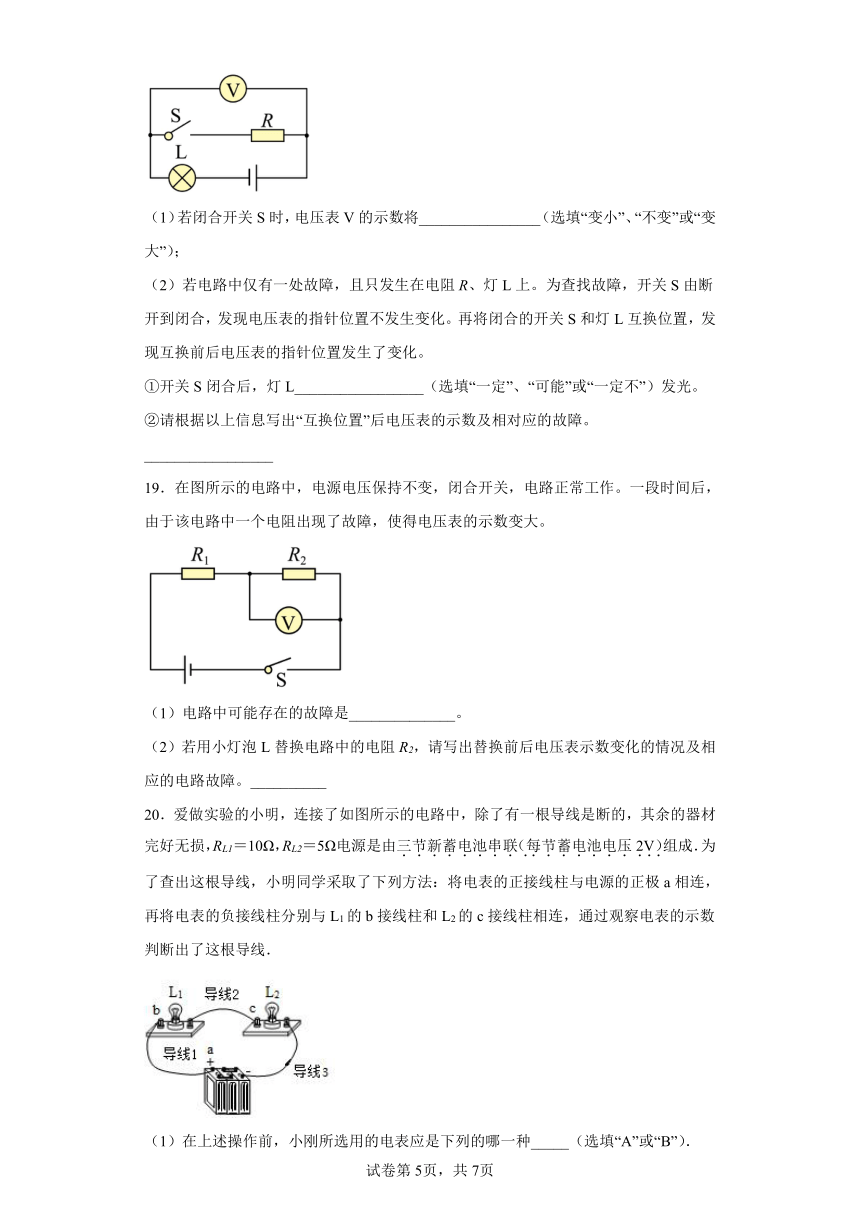

18．在图示的电路中，电源电压为U且保持不变。
（1）若闭合开关S时，电压表V的示数将________________（选填“变小”、“不变”或“变大”）；
（2）若电路中仅有一处故障，且只发生在电阻R、灯L上。为查找故障，开关S由断开到闭合，发现电压表的指针位置不发生变化。再将闭合的开关S和灯L互换位置，发现互换前后电压表的指针位置发生了变化。
①开关S闭合后，灯L_________________（选填“一定”、“可能”或“一定不”）发光。
②请根据以上信息写出“互换位置”后电压表的示数及相对应的故障。_________________
19．在图所示的电路中，电源电压保持不变，闭合开关，电路正常工作。一段时间后，由于该电路中一个电阻出现了故障，使得电压表的示数变大。
（1）电路中可能存在的故障是______________。
（2）若用小灯泡L替换电路中的电阻R2，请写出替换前后电压表示数变化的情况及相应的电路故障。__________
20．爱做实验的小明，连接了如图所示的电路中，除了有一根导线是断的，其余的器材完好无损，RL1＝10Ω，RL2＝5Ω电源是由三节新蓄电池串联（每节蓄电池电压2V）组成．为了查出这根导线，小明同学采取了下列方法：将电表的正接线柱与电源的正极a相连，再将电表的负接线柱分别与L1的b接线柱和L2的c接线柱相连，通过观察电表的示数判断出了这根导线．
（1）在上述操作前，小刚所选用的电表应是下列的哪一种_____（选填“A”或“B”）．
A．量程为3V的电压表 B．量程为15V的电压表
（2）选用正确的电表后，当电表接a、b两点时，电表没有示数，当电表接a、c两点时，如果电表有示数，此时电表的示数是____．则导线____一定是断的．
（3）小明在物理实验室发现一个如图所示的盒子，面板上有四个接线柱、一个灯泡和一个开关．他发现，闭合开关时灯泡能够发光，断开开关时灯泡就熄灭．老师告诉他B、C间有个电源，另外，电路中还有一个电阻．他非常想了解盒子内部的电路，于是找来了一个电流表和两根导线做了以下探究：
①断开开关，将电流表的a端固定到A接线柱上；
②将电流表的b端接到B接线柱上，发现灯泡不亮，电流表的示数为零；
③将电流表的b端接到C接线柱上，发现灯泡较亮，电流表有示数；
④将电流表的b端接到D接线柱上，发现灯泡较暗，电流表的示数减小．
请你根据小明的探究过程及现象帮他把盒内电路的电路图补充完整．
( )
21．阅读短文，回答文后的问题．
热 阻
当物体或物体的不同部分之间存在温度差时，就会发生热传递．传导是热传递的一种方式，物体对热量的传导有阻碍作用，称为热阻，用R表示．物体的热阻与物体在热传导方向上的长度l成正比、与横截面积S成反比，还与物体的材料有关，关系式为R=，式中λ称为材料的导热系数，不同材料的导热系数一般不同．房屋的墙壁为了保温，往往使用导热系数较小的材料．如果墙壁一侧是高温环境，温度始终为t1；另一侧是低温环境，温度始终为t2，墙壁中形成稳定的热量流动，则单位时间内从高温环境传导到低温环境的热量Q与墙壁两侧的温度差成正比，与墙壁的热阻成反比．
（1）热量传导过程和电流相似，温度差相当于电路中( )
A．电流 B．电压 C．电阻 D．电功率
（2）铜汤勺放在热汤中，把手很快就会烫手，而塑料把手的汤勺不会烫手．由此可知铜和塑料的导热系数大小：λ铜________ λ塑料（填“>”“<”或“=”）．
（3）如图甲所示，热量在墙壁中传导，虚线标出的墙壁正中间处的温度为_________．
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．A
【详解】
A．人体感觉最舒适的温度 ，故A符合题意；
B．不高于36V的电压对人是安全的，故B不符合题意；
C．一般电动自行车的电压约为48V，故C不符合题意；
D．家用电风扇的额定功率约为60W，工作时的电流约 ，故D不符合题意。
故选A。
2．B
【详解】
由图知道，该电路为串联电路；电路正常工作，一段时间后，灯L熄灭，电路中仅有一处断路，且只发生在电阻R或灯L上。
A．将电压表并联在灯L两端，测量的是灯L两端的电压，根据题意知道，若电压表无示数，即说明R断路，若电压表有示数，则应是灯泡断路，故A可行，不符合题意；
B．由于是串联电路，且有一处断路，所以，无论将电流表依次串联接入电路何处，示数都是0，都无法判断出故障，故B不可行，符合题意；
C．用与R阻值相同且完好的灯L0替换电阻R，若L0、L均发光，则故障是R断路；若L0、L均不发光，则故障是L断路，故C可行，不符合题意；
D．把完好的灯L0接在灯泡的位置上，灯泡发光，则故障是灯泡断路，灯泡不发光，则是R断路，故D可行，不符合题意。
故选B。
3．D
【详解】
A．福清冬天最低气温约为-3℃，故A不符合题意；
B．健康成年人的体温约为37℃，故B不符合题意；
C．人体的安全电压不高于36V，故C不符合题意；
D．一节新干电池的电压约为1.5V，用过的电压要低一些，故D符合题意。
故选D。
4．C
【详解】
AB．断开S1和S3、闭合S2时，电流从电源正极出发经电流表、R1、R2回到负极，只有一条路，R1、R2串联，电压表测R1两端的电压，故AB错误；
C．断开S1，闭合S2和S3时，电流从电源正极出发经电流表、R1直接可以回到负极，为R1的简单电路，电流不经过R2，所以R2被短路，故C正确；
D．断开S3，闭合S1和S2时，电流可以不经过用电器直接经电流表、S1和S2回到负极，造成电源短路，故D错误。
故选C。
5．B
【详解】
A．在电源外部，电流从电源的正极经过用电器流向负极，甲图中开关中电流方向是由B向A，故A不符合题意；
B．正电荷定向移动的方向为电流的方向，负电荷定向移动方向与电流的方向相反。在乙图中，A带负电，B不带电，用带绝缘柄的金属棒把两个验电器连接起来，所以最终B也带负电，说明B得到电子，而A失去电子，所以自由电子的移动方向是从A向B，故电流方向是由B向A，故B符合题意；
C．电流应从电压表的正接线柱流入，从负接线柱流出，故丙图铜电极是番茄电池的正极，故C不符合题意；
D．在头发上摩擦过的塑料梳，因头发束缚电子的能力弱，故头发失去电子带正电，梳子得到电子带负电，带负电的梳子有吸引轻小物体（小纸屑）的性质，故D不符合题意。
故选B。
6．C
【详解】
A．一颗鸡蛋的质量约50g，则100颗鸡蛋的质量约为5kg，而充电宝的质量约与10颗鸡蛋的质量相当，明显小于100颗鸡蛋的质量，故A不符合题意；
B．目前我们使用的手机充电器、充电宝对手机充电时提供的电压约为5V，故B不符合题意；
C．由图可知，该充电宝的直径与手掌宽度相当，即约为10cm，故C符合题意；
D．当物体的温度略高于人体温度时，我们会感到它微微发热，而人体的温度约为37℃，所以微微发热的充电宝温度约为40℃，故D不符合题意。
故选C。
7．C
【详解】
A．由图可知，电阻R和灯泡串联，电流表测量电路中的电流，电压表测量滑动变阻器两端的电压，若R短路，电流表测量电路中的电流，电流表有示数，电压表测量一段导线两端的电压，电压表示数为0，故A错误；
B．若L短路，电路中有电流，电流表有示数，电压表测量电源电压，有示数，故B错误；
C．若R断路，电路中无电流，电流表示数为0，电压表测量的是电源电压，电压表有示数，故C正确；
D．若L断路，整个电路断路，电流表和电压表的示数都为0，故D错误。
故选C。
8．B
【详解】
A．在如图甲所示的工作过程中，其能量转化方式主要是土豆中的化学能，转化为电能，再转化为二极管的光能，故A错误；
BD．如图乙所示，当指针向左偏转时，说明电压表的正负极是反接的，可判断铜片是土豆电池的正极，故B正确，D错误；
C．电流表不能直接接到电源两极上，所以判断土豆电池正负极时，不能选择电流表，故C错误。
故选B。
9．A
【详解】
A．水的比热容是4.2×103J/(kg·oC)，故A符合题意；
B．我国家庭电路的电压是220V，故B不符合题意；
C．蒸汽机的效率一般在6%～15%之间，故C不符合题意；
D．人骑自行车的功率一般在200～300W之间，故D不符合题意。
故选A。
10．A
【详解】
A．为防止短路，在连接电路时，开关必须断开，故A正确；
B． 闭合开关前，为保护电路中的各个元件，滑片应放在阻值最大处，故B错误；
C．电流表应串联在电路中，选用大小合适的量程，故C错误；
D．电压表可以直接接在电源两端，此时测量电源的电压，故D错误。
故选A。
11．A
【详解】
A．成年人质量在65kg左右，中学生质量略小于此数值，约为50kg，故A符合题意；
B．一名中学生身高约，故B不符合题意；
C．对人体安全的电压不高于36V，故C不符合题意；
D．人的正常体温为，中学生感觉舒适的温度约为25℃，故D不符合题意。
故选A。
12．B
【详解】
A．对人体安全的电压是不高于3.6V，故A不符合题意；
B．一节干电池的电压是1.5V，故B符合题意；
C．人正常步行的速度约为1.2m/s，故C不符合题意；
D．一个篮球的质量约为500g，故D不符合题意。
故选B。
13． 2.4 0.48
【详解】
[1]图甲电压表选小量程，一大格是1V，分度值为0.1V，读数为2.4V。
[2]图乙电流表选了小量程，一大格是0.2A，分度值为0.02A，读数为0.48A。
14． 0 U 0
【详解】
由图知，定值电阻与灯泡串联，电压表V1测量L两端的电压，电压表V2测量R两端的电压；
[1]当开关S闭合后，若灯L短路，则电压表V1也被短路，所以示数为0。
[2][3]若灯L断路，电压表V1串联在电路中，测量的是电源电压，示数为U；电压表V2测R两端的电压，由于电路中几乎无电流，所以电压表V2示数为0。
15． 并 不能
【详解】
[1]电压表应该并联在被测电路的两端。
[2]为了防止电压表损坏，被测电压不能超过电压表的量程。
16． 正 1.2
【详解】
[1]电压表的连接方法：电流从正接线柱流入，从负接线柱流出，电压表指针右偏。由图可观察到电压表的指针向右偏转，从而确定与电压表正接线柱相连的B金属片是电池的正极。
[2]由图可知一个水果电池的电压为1.2V，若将3个这样的水果电池并联起来，根据并联电路的电压规律可知，则电源电压为1.2V。
17．(1)见解析；(2)见解析
【详解】
分析：（1）由于电源是两节干电池串联组成的电压，所以电源电压最多只有3V，而该同学读出的示数是10V，显然是错误的．造成读数错误的原因就是他读数时误将3V量程按15V量程进行读数了．
（2）电压表的两个量程之间的关系正好是5倍的关系：当指针指在某一刻度时，对应的示数有两个，按15V量程进行的读数是按3V量程进行读数的5倍．
解答：解：（1）电压表所选的量程是0-3V，他读数时误将0-3V量程按0-15V量程读数；
（2）用10V除以5，则实际电压应为2V．
答：（1）他出现错误的原因是：他读数时误将0-3V量程按0-15V量程读数；
（2）实际电压应是2V．
点评：本题主要考查电压表的读数，由于电压表有两个量程，所以在读数时一定要先看量程确认分度值后再进行读数．
18． 变小 一定不 电压表示数为U，灯L断路
【详解】
（1）[1]由图可知，开关S断开时，电压表和灯泡串联，电压表的示数等于电源电压，开关S闭合，电阻R和灯泡L串联，电压表测量电阻R两端的电压，由串联电路电压的规律可知电压表的示数变小。
（2）①②[2][3]如果灯泡短路，开关S断开，电压表测量电源电压，电压表的示数等于电源电压，开关S闭合，电压表测量电源电压，电压表的指针位置不发生变化，将闭合的开关S和灯L互换位置，电压表测量电源电压，电压表的指针位置不发生变化，不符合题意；
如果灯泡断路，开关断开，电压表的示数为零，开关闭合，电压表的示数为零，将闭合的开关S和灯L互换位置，电压表测量电源电压，电压表的指针位置发生变化，符合题意。
如果电阻R断路，开关断开，电压表和灯泡串联，电压表的示数等于电源电压，开关闭合，电压表和灯泡串联，电压表的示数等于电源电压，将闭合的开关S和灯L互换位置，电压表测量电源电压，电压表的示数等于电源电压，不符合题意；
如果电阻R短路，开关断开，电压表和灯泡串联，电压表的示数等于电源电压，开关闭合，电压表的示数为零，不符合题意。
19． R1短路或R2断路 见解析
【详解】
（1）[1]由图可知，该电路为串联电路，电压表测量的是电阻R2两端的电压，电流表测量电路中的电流；电压表示数变大，说明电压表测量的是电源电压，即电压表直接接在电源的两极上，所以故障是R1短路或R2断路。
（2）[2]原来电压表的示数等于电源电压，用完好的小灯泡替换R2，电压表测量小灯泡两端的电压，若电压表示数变小，则R2断路。若电压表示数不变，则R1短路。
20． B 6V 导线2
【详解】
(1)[1]当电压表和坏导线并联时，电压表串联入电路中，电压表示数为电源电压，已知电源电压是6V，故不能选量程为3V的电压表，应选择量程为15V的电压表，故B符合题意；
(2)[2]电压表接在a、b两点时，如果电表没有示数，说明a、b以外出现断路，即导线2或3是断开的；当电表接a、c两点时，如果电表有示数，则示数为电源电压6V；
[3]电压表接在a、c两点时，如果电压表有示数，说明导线3是完好的，又有导线1完好，则导线2一定是断的；
(3)[4]题中已知B、C间是电源；电流表接在A、B间时灯泡不亮，电流表的示数为零，说明电路中没有电源，此处不是开关；电流表接在A、C间时灯泡较亮，电流表有示数，说明电路闭合并且电路中电阻较小，电流较大；电流表接在A、D间时灯泡较暗，电流表的示数减小，说明电路闭合但电路中电阻增大，电流减小，此中有电阻；通过以分析可知：A、B间是灯泡，A、D间是开关，D、C间是电阻．故盒内电路的电路图为：
21． B >
【详解】
(1)[1]热传递的条件是温度差，电压是形成电流的原因，热量传导过程和电流相似，温度差相当于电路中电压，故B正确；
(2)[2]铜汤勺放在热汤中，把手很快就会烫手，而塑料把手的汤勺不会烫手，说明塑料的传热性能差，根据题意知导热系数越小，热阻越大，导热能力越差，所以铜导热系数大于塑料的导热系数。
(3)[3]因墙壁一侧温度始终为t1，另一侧温度始终为t2，墙壁中形成稳定的热量流动，相同时间内，温度的减少相同，所以墙壁正中间处的温度为。
