神奇的小电动机

(共29张PPT)
上节回顾（影响磁力大小的因素）
①电磁铁的磁力大小与线圈圈数有关：线圈圈数越多，磁力越大；线圈圈数越少，磁力越小
②电磁铁的磁力大小与使用电池数量有关：
电池多磁力大，电池少则磁力小。
③电磁铁的磁力大小与线圈粗细长短、
铁芯粗细长短等因素有一定关系
⑴需要的材料：长导线、较长较粗的铁芯（特制铁芯）、若干节电池
⑵增强电磁铁磁力的措施：
多节电池做电源
铁芯上紧密缠绕圈数多的线圈
⑶需要注意的问题：电池的电压
不能让人触电。

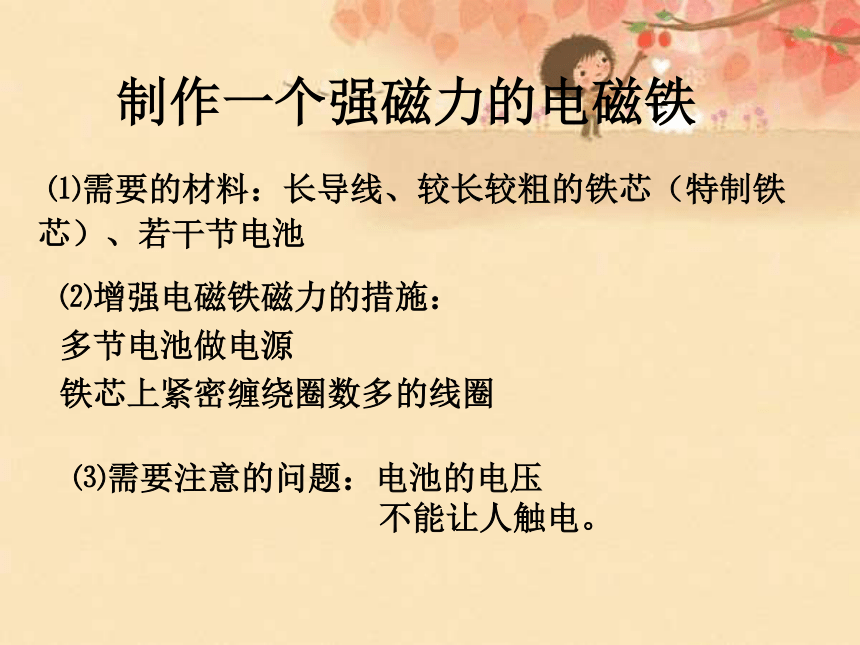

制作一个强磁力的电磁铁

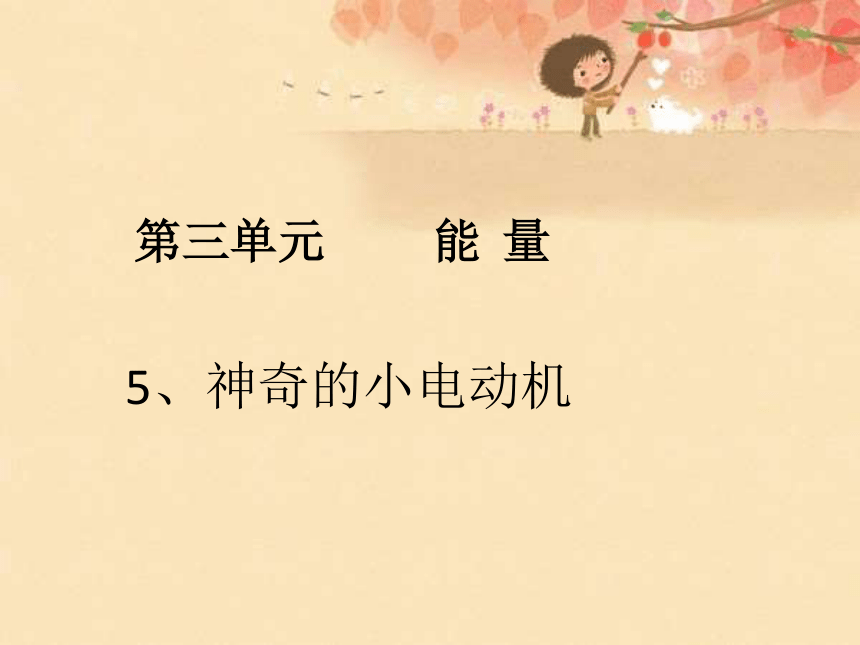

第三单元 能 量
5、神奇的小电动机
在哪里看见过小电动机？

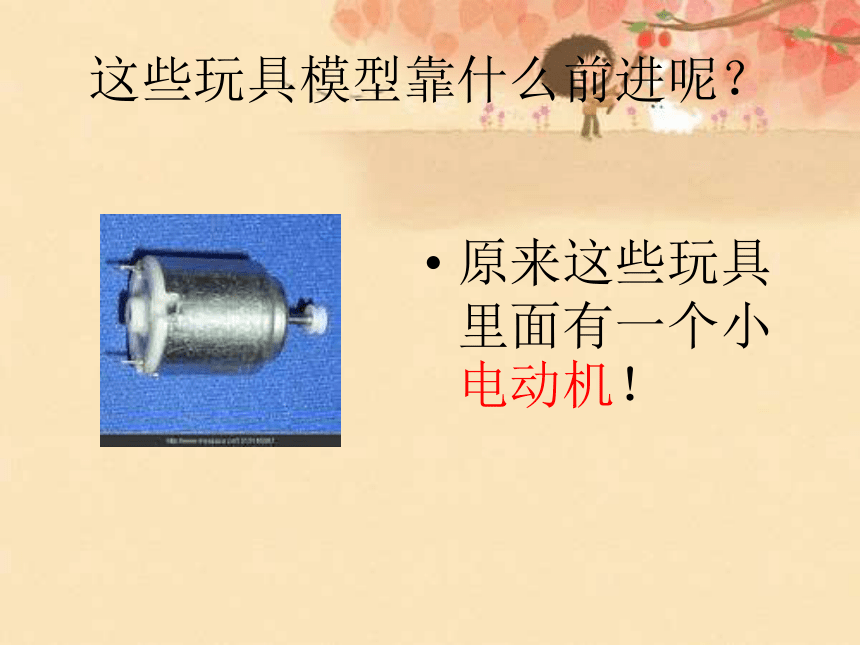

这些玩具模型靠什么前进呢？
原来这些玩具里面有一个小电动机！
在电动玩具车里有小电动机，是它驱动小车前进的。
1、小电动机里面有什么

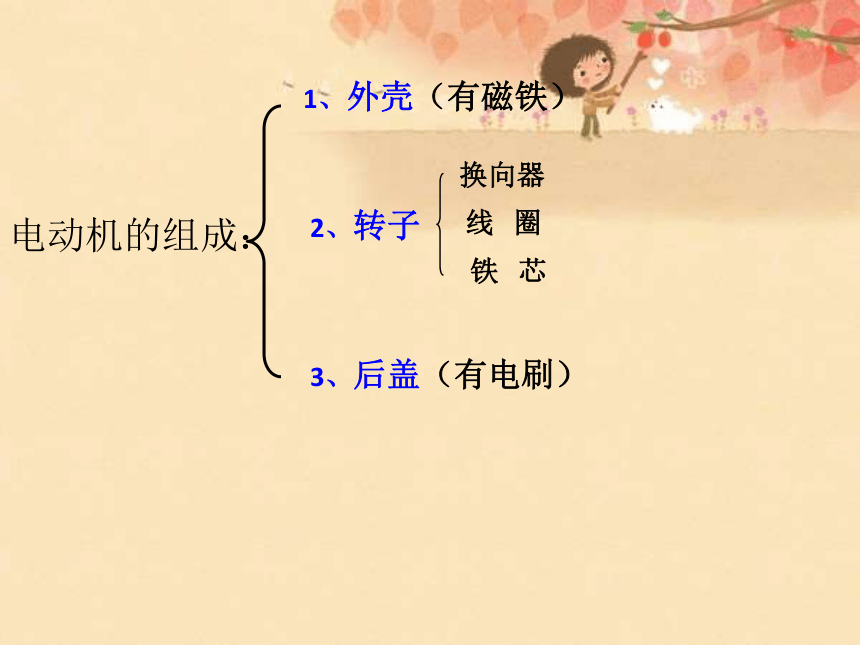

电动机的组成：
1、外壳（有磁铁）
2、转子
3、后盖（有电刷）
换向器
线 圈
铁 芯
转子

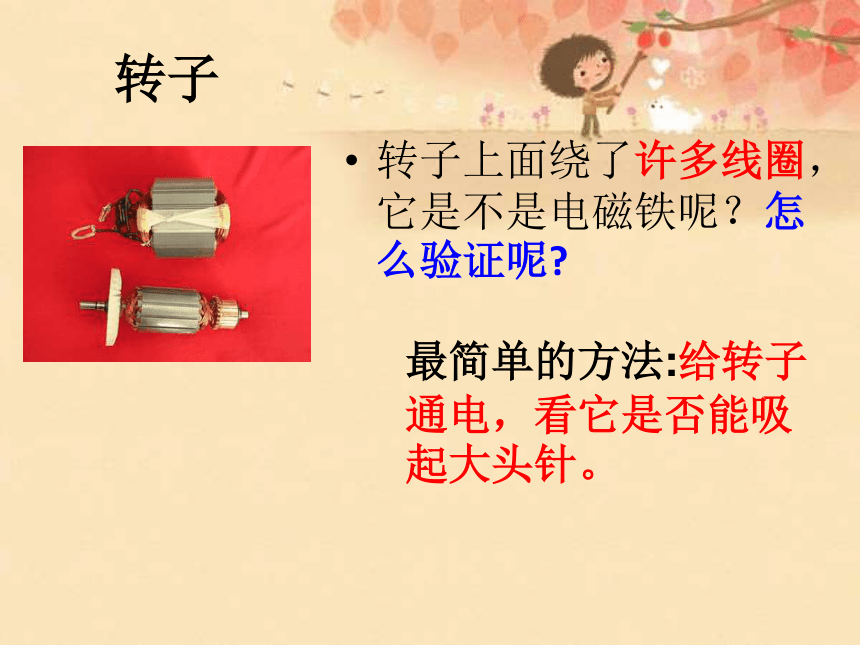

转子上面绕了许多线圈，它是不是电磁铁呢？怎么验证呢
最简单的方法:给转子通电，看它是否能吸起大头针。
电流是沿着怎样的线路流过线圈的？
电流流过的路线：
电池 → 后盖接线 → 电刷 → 换向器 → 线圈 → 换向器 → 电刷→后盖接线 →电池
换向器的作用
接通电流并转换电流的方向。
小电动机在转动的过程中，电刷依次接触换向器的三个金属环，通过转子线圈的电流方向就会自动改变。
2、小电动机转动的秘密
小电动机转动的秘密
接通电源后，电流依次流过电刷、换向器，此时线圈中有电流通过，使线圈产生磁性，这个磁性与外壳里的磁铁相互吸引或排斥，使转子不停地转动。
检验我们的猜想
（1）、安装支架和电路
●制作
关键是做好一个“V”字形“电刷”。
（2）、安放转子
为什么不用磁铁靠近转子，转子就不动呢？
没有磁极间的吸引作用和排斥作用。
（3）让小电动机转子转动起来
转动快慢与磁铁距转子的远近是否有关呢？
关系：磁铁靠的越近，转子转的越快。
（4）改变小电动机的转动状态
（方向、速度）
与转子转动快慢有关的因素：
1.磁铁距线圈的远近，靠的近，转的快
2.磁铁的数量，数量多，转的快
3.电池数量，数量多，转的快
怎样改变转子转动的方向呢？
（1）改变对着转子的磁铁的磁极
（2）改变电池正负极的接法
神奇的小电动机
电动机是用电产生动力的机器。
工作原理：用电产生磁，利用磁的相互作用转动。
生活中，哪些地方用到了电动机？
电风扇
洗衣机
电动车
录音机
电吹风机
电动剃须刀
电刷
换向器
线圈
电刷
后盖接线
后盖接线
换向器
线圈
1、电动机是用 产生 的机器，它由外壳、
、 电刷组成，虽然大小悬殊，用途各异，但电动机工作的基本原理都是
。
2、 的作用是接通电流并转换电流方向。
3、电动玩具车是车里的 带动小车前进的。
神奇的小电动机
电
动力
换向器
铁芯
线圈
用电产生磁，利用磁之间的相互作用转动
换向器
小电动机
判 断
1、小电动机里的转子铁芯上绕了很多线圈。（ ）
2、小电动机的转子相当于是一个电磁铁通电后有磁性（ ）
3、小电动机的转子上只有两组线圈。（ ）
4、小电动机在转动过程中电刷依次接触换向器的三个金属环，
通过转子线圈的电流方向就会自动改变。（ ）
×
√
√
√
神奇的小电动机
判 断
5、小电动机里的电刷和换向器的作用是，既接通转子中的电磁
铁又改变电流的方向。（ ）
6、小电动机的转子的速度是可以改变的。（ ）
√
√
神奇的小电动机
1、可以加快小电动机转子转动速度的是（ ）。
A、用两个磁铁 B、减少线圈的圈数
C、减少电池的数量
2、小电动机的转动方向与（ ）无关。
A 、改变电流的方向 B、改变转子磁铁的磁极
C 、增加线圈缠绕的圈数
A
神奇的小电动机
C
3、小电动机在工作时把（ ）。
A、化学能转化成机械能 B、机械能转化成了电能 C、电能转化成了机械能
4、小电动机的基本原理是电产生磁，利用（ ）相互作用转动的。 A 、机械能 B、热能 C 、磁极
5、一块断的磁铁（ ）。
A、有南北极 B、只有南极 C、只有北极
C
神奇的小电动机
C
A
