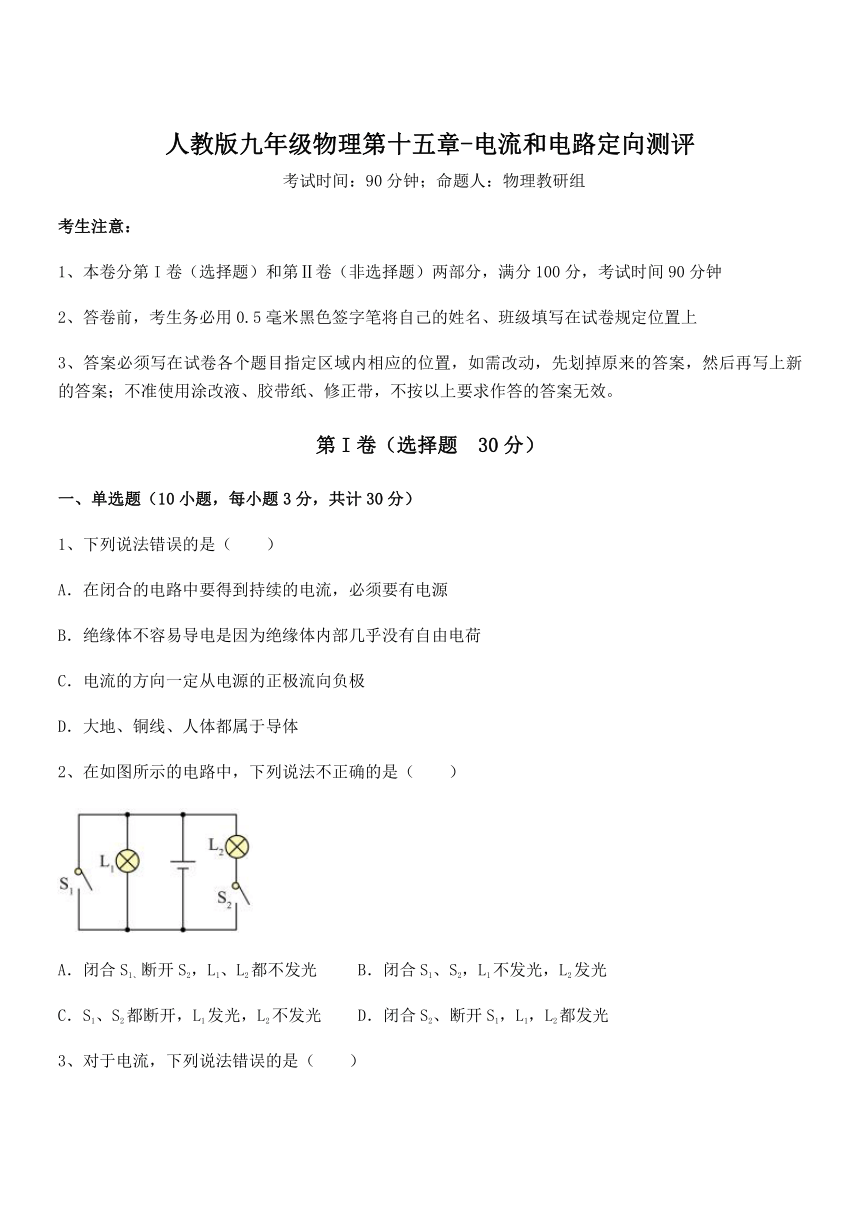

人教版九年级物理第十五章-电流和电路定向测评
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）
一、单选题（10小题，每小题3分，共计30分）
1、下列说法错误的是（　　）
A．在闭合的电路中要得到持续的电流，必须要有电源
B．绝缘体不容易导电是因为绝缘体内部几乎没有自由电荷
C．电流的方向一定从电源的正极流向负极
D．大地、铜线、人体都属于导体
2、在如图所示的电路中，下列说法不正确的是（　　）
A．闭合S1、断开S2，L1、L2都不发光 B．闭合S1、S2，L1不发光，L2发光
C．S1、S2都断开，L1发光，L2不发光 D．闭合S2、断开S1，L1，L2都发光

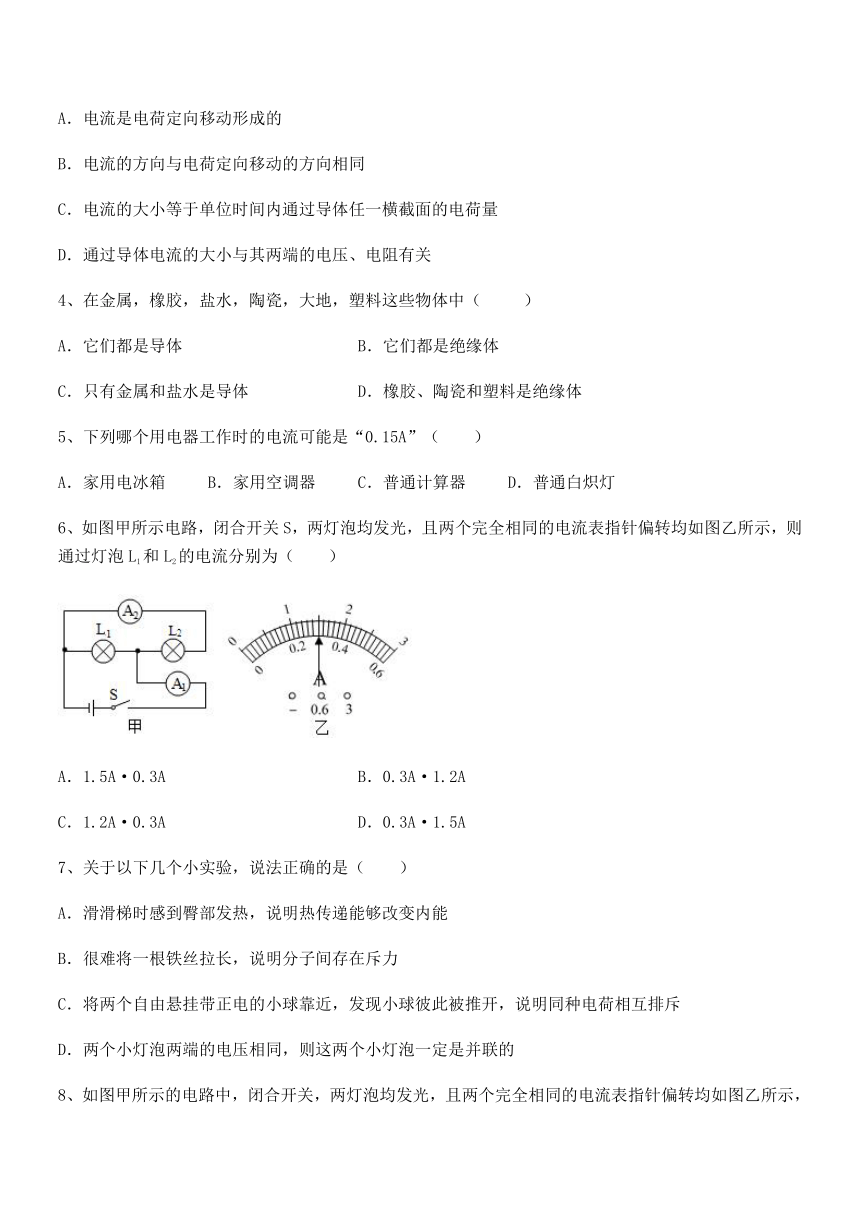

3、对于电流，下列说法错误的是（　　）
A．电流是电荷定向移动形成的
B．电流的方向与电荷定向移动的方向相同
C．电流的大小等于单位时间内通过导体任一横截面的电荷量
D．通过导体电流的大小与其两端的电压、电阻有关
4、在金属，橡胶，盐水，陶瓷，大地，塑料这些物体中（ ）
A．它们都是导体 B．它们都是绝缘体
C．只有金属和盐水是导体 D．橡胶、陶瓷和塑料是绝缘体
5、下列哪个用电器工作时的电流可能是“0.15A”（　　）
A．家用电冰箱 B．家用空调器 C．普通计算器 D．普通白炽灯
6、如图甲所示电路，闭合开关S，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，则通过灯泡L1和L2的电流分别为（　　）
A．1.5A·0.3A B．0.3A·1.2A
C．1.2A·0.3A D．0.3A·1.5A
7、关于以下几个小实验，说法正确的是（　　）
A．滑滑梯时感到臀部发热，说明热传递能够改变内能
B．很难将一根铁丝拉长，说明分子间存在斥力
C．将两个自由悬挂带正电的小球靠近，发现小球彼此被推开，说明同种电荷相互排斥
D．两个小灯泡两端的电压相同，则这两个小灯泡一定是并联的
8、如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，通过灯泡L1和L2的电流分别为（　　）
A．1.5A 0.3A B．1.2A 1.2A C．0.3A 0.3A D．1.2A 0.3A
9、如图甲所示，高层建筑的墙体中有三根绞在一起的电线，小明设计了如图乙所示的“测量仪”把它们区分开。判断时两人合作，小华将A 、B 连在一起，小明将“测量仪”连接X、Z 两端时，灯泡发光；小华将A、C 连在一起，小明将“测量仪” 连在Y、Z 两端时，灯泡发光。则（　　）
A．A 和 Z 是同一根电线， C 和 Y 是同一根电线
B．B 和 Z 是同一根电线， C 和 Y 是同一根电线
C．A 和 Y 是同一根电线， B 和 X 是同一根电线
D．C 和 Y 是同一根电线， B 和 Z 是同一根电线
10、下列物品中，通常情况下属于导体的是（　　）
A．塑料安全帽 B．橡胶鞋 C．金属刀片 D．布手套
第Ⅱ卷（非选择题 70分）
二、填空题（5小题，每小题4分，共计20分）
1、如图甲所示的电路中，当闭合开关后，两个电流表指针偏转均如图乙所示，则电灯L1中电流为______，L2中的电流为______。
2、如图所示为某宾馆的房卡。只有把房卡插入槽中，房间内的灯和插座才能有电。房卡的作用相当于一个___________（填电路元器件）接在干路上；控制电灯的开关与电灯是___________联在电路中。

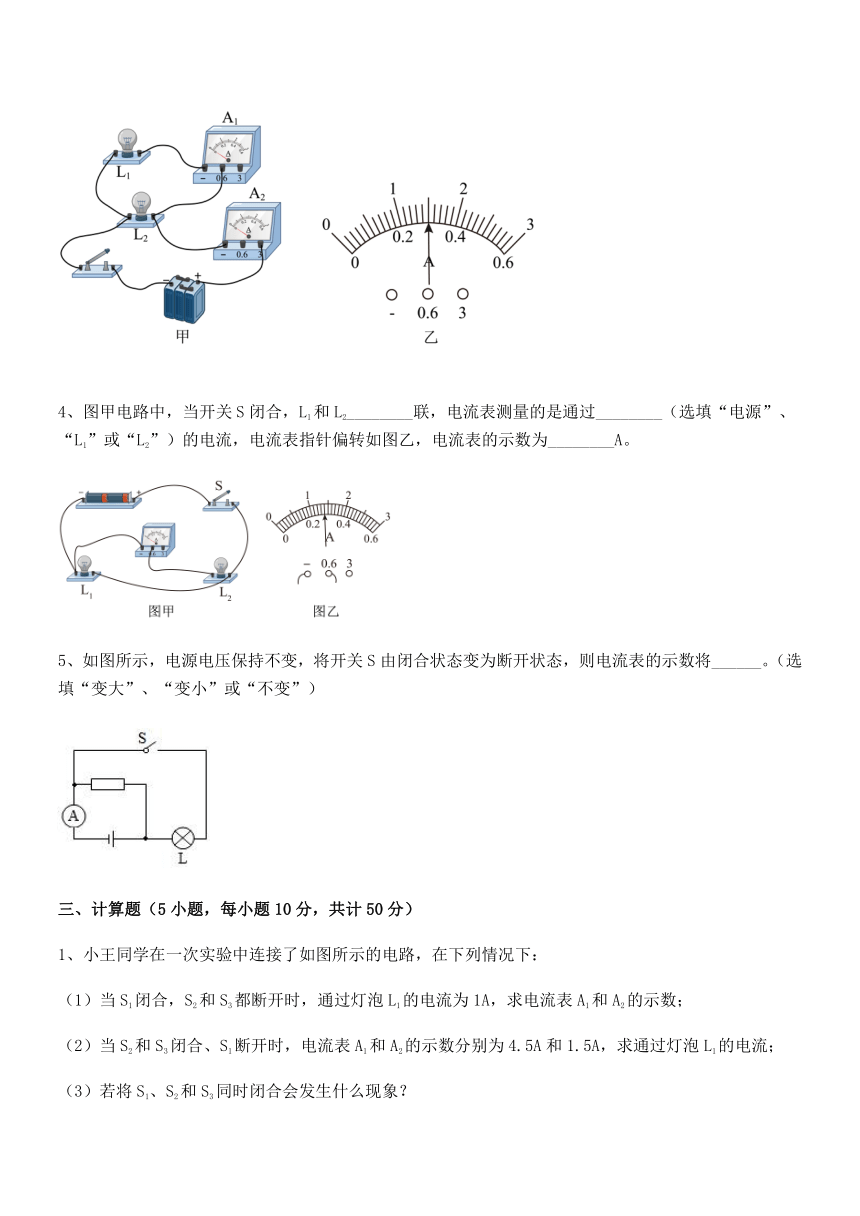

3、如图甲所示电路，合上开关后两灯正常发光，电流表A1的示数如图乙所示，电流表A2的示数为0.6A。则流过L1的电流为______A，流过L2的电流为______A。
4、图甲电路中，当开关S闭合，L1和L2________联，电流表测量的是通过________（选填“电源”、“L1”或“L2”）的电流，电流表指针偏转如图乙，电流表的示数为________A。
5、如图所示，电源电压保持不变，将开关S由闭合状态变为断开状态，则电流表的示数将______。（选填“变大”、“变小”或“不变”）
三、计算题（5小题，每小题10分，共计50分）
1、小王同学在一次实验中连接了如图所示的电路，在下列情况下：
（1）当S1闭合，S2和S3都断开时，通过灯泡L1的电流为1A，求电流表A1和A2的示数；
（2）当S2和S3闭合、S1断开时，电流表A1和A2的示数分别为4.5A和1.5A，求通过灯泡L1的电流；
（3）若将S1、S2和S3同时闭合会发生什么现象？
2、如图在“用电流表测电流”的实验中，某同学接成图甲所示的电路；当开关闭合后，两灯都发光，两个电流表的指针所指位置如图乙所示，已知A1示数如图b，A2示数如图a。
（1）分析读出电流表A1和A2的示数；
（2）计算通过灯L1和L2的电流各是多少？
3、10秒内通过小灯泡的电荷量为3库伦，求通过小灯泡的电流。
4、50秒内通过该导体横截面的电荷量为10库，求通过该导体的电流I。
5、某一电路中，通过导体的电流为0.2安，则每分钟通过导体横截面的电荷量为多少？
---------参考答案-----------
一、单选题
1、C
【解析】
【详解】
A．形成持续电流的条件一是电路闭合，二是要有电源，故A正确，不符合题意；
B．导体容易导电是因为内部有大量的自由电荷，绝缘体不容易导电是因为绝缘体内部几乎没有自由电荷，故B正确，不符合题意；
C．在电源的外部电流由电源正极经用电器流向电源负极；在电源的内部电流从电源的负极流向电源的正极，故C错误，符合题意；
D．大地、铜线、人体都容易导电，属于导体，故D正确，不符合题意。
故选C。
2、B
【解析】
【详解】
A．由图知，闭合S1，断开S2，L1发生短路，L2处于断路状态，则两灯都不发光，故A正确，不符合题意；
B．闭合S1、S2，电源被短路（两灯也被短路），两灯都不发光，故B错误，符合题意；
C．S1、S2都断开，只有 L1接入电路，则L1发光，L2不发光，故C正确，不符合题意；
D．闭合S2，断开S1，L1、L2并联，则L1、L2都发光，故D正确，不符合题意。
故选B。
3、B
【解析】
【详解】
A．电荷的定向移动形成电流，要使电路中有电流，电路两端要有电压，而且电路要闭合，故A正确，不符合题意；
B．物理学中规定，电流的方向为正电荷定向移动的方向，在金属导体内，是靠带负电的自由电子导电，电流方向与电子定向移动的方向相反，故B错误，符合题意；
C．根据电流的定义可知，单位时间内通过导体横截面的电量等于电流的大小，故C正确，不符合题意；
D．根据欧姆定律可知，通过导体电流的大小与其两端的电压、电阻有关。电阻一定时，电流与电压成正比；电压一定时，电流与电阻成反比，故D正确，不符合题意。
故选B。
4、D
【解析】
【详解】
金属和大地、各种酸、碱、盐的水溶液容易导电，是常见的导体；陶瓷、塑料和橡胶不容易导电，是常见的绝缘体。故D符合题意，ABC不符合题意。
故选D。
5、D
【解析】
【详解】
A．家用电冰箱的工作电流约1A，故A不符合题意；
B．家用空调的工作电流约5A，故B不符合题意；
C．普通计算器的工作电流约100μA，故C不符合题意；
D．普通白炽灯的工作电流在0.2A左右，故D符合题意。
故选D。
6、C
【解析】
【详解】
由电路图可知，两灯泡并联，电流表A1测干路电流，电流表A2测L2支路的电流，因并联电路中干路电流等于各支路电流之和，且两个电流表的指针在同一个位置，所以，干路电流表A1的量程为0~3A，分度值为0.1A，示数I＝1.5A；
L2支路电流表A2的量程为0~0.6A，分度值为0.02A，示数I2＝0.3A；
则灯L1中的电流
故选C。
7、C
【解析】
【详解】
A．滑滑梯时感到臀部发热，该过程中克服摩擦做功，使臀部的温度升高、内能增大，是通过做功改变内能的，故A错误；
B．铁丝很难拉长，说明分子间存在引力，故B错误；
C．将两个自由悬挂带正电的小球靠近，发现它们彼此被推开，说明同种电荷相互排斥，故C正确；
D．若两个小灯泡串联，且小灯泡的规格相同，由U=IR可知，两灯泡两端的电压可能相等；若两个小灯泡并联，则小灯泡两端的电压相等。所以若小灯泡两端的电压相同，两个小灯泡可能串联，也可能并联，故D错误。
故选C。
8、D
【解析】
【详解】
由电路图可知，两灯泡并联，电流表A2测干路电流，电流表A1测L2支路电流，因并联电路中干路电流等于各支路电流之和，且两个电流表的指针在同一个位置，所以，干路电流表A2的量程为0～3A，分度值为0.1A，干路电流I＝1.5A，L2支路电流表A1的量程为0～0.6A，分度值为0.02A，通过L2的电流I2＝0.3A；则灯L1中的电流
故ABC不符合题意；D符合题意。
故选D。
9、A
【解析】
【详解】
（1）小华将A、B连在一起时，小明将“测量仪”连接在X、Z两端，灯泡发光，如图1所示；图1中上面只剩下C端，下面只剩下的是Y端，则说明C和Y是同一根电线；
（2）小华将A、C 连在一起时，小明将“测量仪”连在Y、Z两端，灯泡发光，如图2所示；图1中上面只剩下B端，下面只剩下的是X端，则说明B和X是同一根电线；综上分析，C和Y是同一根电线，B和X是同一根电线，则剩下的A和Z是同一根电线，故A符合题意， BCD不符合题意。
故选A。
10、C
【解析】
【详解】
ABD．塑料安全帽、橡胶鞋、布手套不容易导电，属于绝缘体，故ABD不符合题意；
C．金属刀片是金属，容易导电，属于导体，故C符合题意。
故选C。
二、填空题
1、0.96A 0.24A
【详解】
[1]两灯并联，电流表A2测L2的电流，电流表A1测干路的电流，根据并联电路电流的规律，干路电流大于支路电流，故A1选择的量程是0～3A，分度值为0.1A，所以电流表A1的示数为
I总＝1.2A
电流表A2选择的量程是0～0.6A，分度值是0.02A，即通过灯L2的电流为
I2＝0.24A
由并联电路电流的规律，通过灯L1的电流大小
I1＝I总﹣I2＝1.2A﹣0.24A＝0.96A
[2]由[1]知，通过L2中的电流为0.24A。
2、开关 串
【详解】
[1]房卡可以控制房间内的灯和插座，不插入插槽中，所有房间内的灯和插座都不工作，所以房卡相当干路上的开关。
[2]控制电灯的开关与电灯串联，开关的闭合与断开分别控制着电灯的亮与灭。
3、0.3 0.3
【详解】
[1]由电路图可知，电流从电源正极流出经电流表A2后分成两支，一支通过L2，另一支通过A1、L1，经开关回到电源负极，所以两灯是并联的，电流表A1测L1支路的电流，电流表A2测干路电流，所以干路电流为0.6A，因为并联电路中干路电流等于各支路电流之和，则A2大于A1的示数，而从电流表A1指针偏转位置来看，电流表A2的量程应为0～0.6A，分度值为0.02A，示数为0.3A，即L1的电流为0.3A。
[2]由于并联电路电流规律，通过灯L2的电流为
I2=I-I1=0.6A-0.3A=0.3A
4、并 L2 0.28
【详解】
[1]由图甲可知，闭合开关后，电流的路径有两条，电流分别经过两个灯泡，则L1和L2并联。
[2]电流表与灯L2串联在同一支路中，因此测量的是灯L2的电流。
[3]由图乙可知，电流表的量程为0~0.6A，分度值为0.02A，故其示数为0.28A。
5、变小
【详解】
开关S闭合时，该电路为并联电路，电流表测量通过干路的电流；开关S断开后，由于并联电路相互不影响，R仍然接入电路中，灯泡断路，经过灯泡的电流变为0，由并联电路的电流规律可知，电路中的电流变小，即电流表示数变小。
三、计算题
1、（1）0A， 1A；（2）3A；（3）两灯泡不发光，三电流表无示数，会烧坏电源
【详解】
解：（1）由电路图可知，当S1闭合、S2和S3都断开时，L1与L2组成串联电路，电流表A1断路，A2测电路电流，因串联电路电流处处相等，故
I1=I2=1A
即电流表A2的示数为1A；A1断路，因此电流表A1的示数为0A。
（2）当S2和S3闭合、S1断开时，L1与L2并联，A2测L2电流I'2，A1测干路电流，并联电路中干路上的电流等各支路上的电流之和，因此通过灯泡L1的电流为
I'1=I﹣I'2=4.5A﹣1.5A=3A
（3）如果将S1、S2和S3同时闭合，电源两极被一根导线直接相连，造成电源短路，会损坏电源。
答：（1）当S1闭合、S2和S3都断开时，电流表A1的示数为0A，电流表A2的示数为1A；
（2）当S2和S3闭合、S1断开时，通过灯泡L1的电流为3A；
（3）若将将S1、S2和S3同时闭合，则两灯泡不发光，三电流表无示数，会烧坏电源。
2、（1）1.5A，0.24A；（2）1.26A，0.24A
【详解】
解：（1）由图甲可知，两灯并联，电流表A1测量的是干路电流，A2测量的是支路L2的电流，由于干路电流大于支路电流，A1测量干路电流，故A1选用的是0~3A量程，其分度值为0.1A，由乙图a可知电流表A1的读数为1.5A，即干路电流I＝1.5A； A2测量通过灯泡L2的电流，故A2选择的是0~0.6A量程，其分度值为0.02A，由乙图b可知电流表A2的读数为0.24A，即L2的电流为I2＝0.24A。
（2）根据题意，干路电流I＝1.5A，L2的电流为I2＝0.24A，由并联电路电流的规律I＝I1+I2可得，通过灯L1的电流为
答：（1）电流表A1的示数为1.5A，电流表A2的示数为0.24A；
（2）通过灯L1电流为1.26A，通过L2的电流是0.24A。
3、0.3A
【详解】
根据公式Q=It
答：通过小灯泡的电流为0.3A。
4、0.2A
【详解】
解：50秒内通过该导体横截面的电荷量为10库，通过该导体的电流为
答：通过该导体的电流为0.2A。
5、12C
【详解】
解：由可知，通过该导体横截面的电荷量
答：每分钟通过导体横截面的电荷量为。
