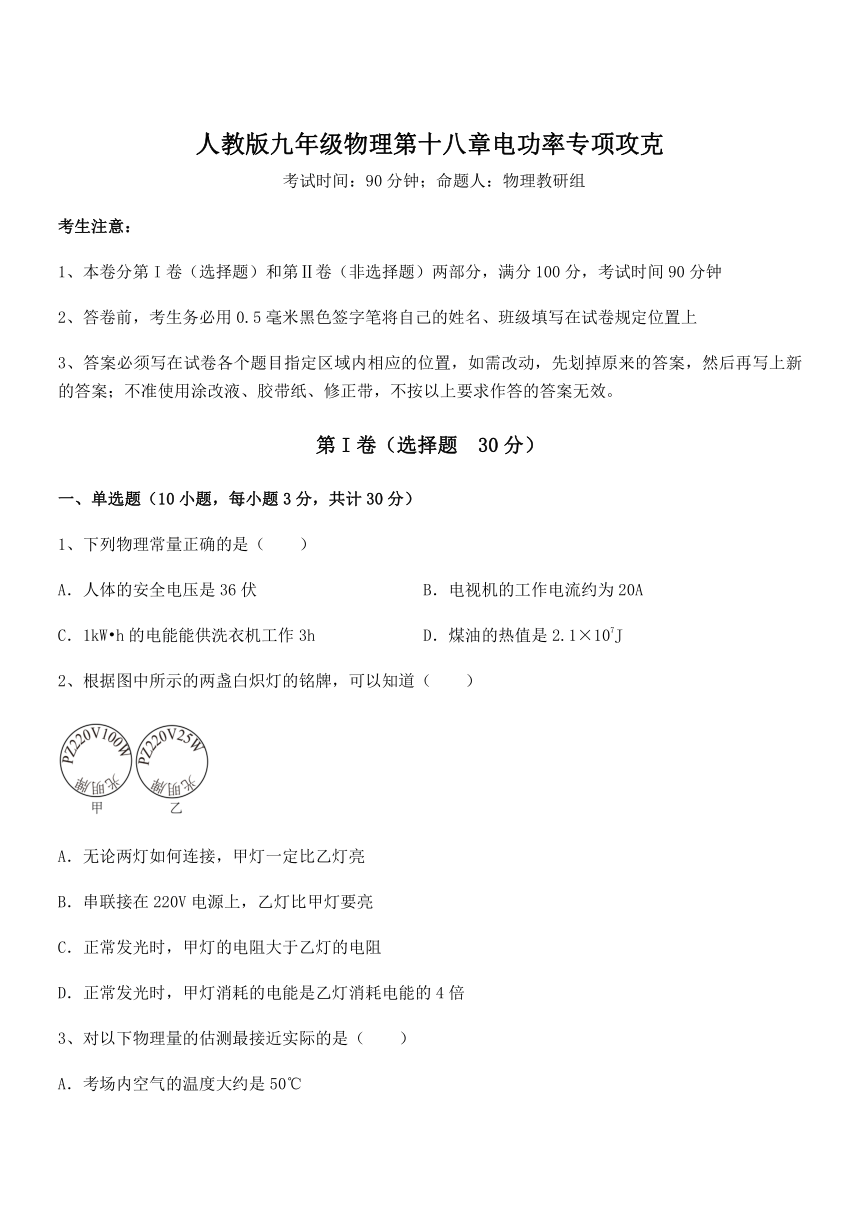

人教版九年级物理第十八章电功率专项攻克
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）
一、单选题（10小题，每小题3分，共计30分）
1、下列物理常量正确的是（　　）
A．人体的安全电压是36伏 B．电视机的工作电流约为20A
C．1kW h的电能能供洗衣机工作3h D．煤油的热值是2.1×107J
2、根据图中所示的两盏白炽灯的铭牌，可以知道（　　）
A．无论两灯如何连接，甲灯一定比乙灯亮
B．串联接在220V电源上，乙灯比甲灯要亮
C．正常发光时，甲灯的电阻大于乙灯的电阻
D．正常发光时，甲灯消耗的电能是乙灯消耗电能的4倍
3、对以下物理量的估测最接近实际的是（　　）
A．考场内空气的温度大约是50℃
B．光在空气中的传播速度约为340m/s
C．两个鸡蛋的质量约为100g
D．家用台灯正常工作时，功率大约为200W

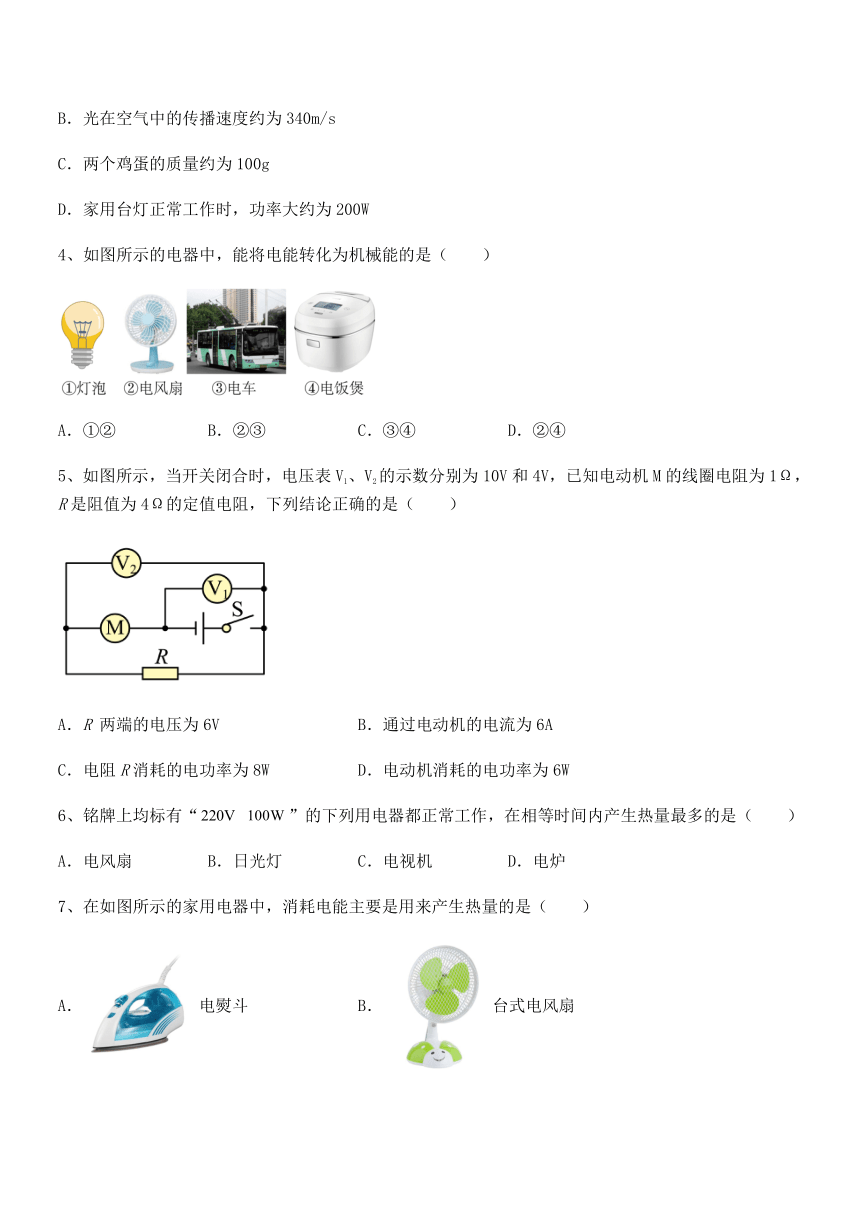

4、如图所示的电器中，能将电能转化为机械能的是（　　）
A．①② B．②③ C．③④ D．②④
5、如图所示，当开关闭合时，电压表V1、V2的示数分别为10V和4V，已知电动机M的线圈电阻为1Ω，R是阻值为4Ω的定值电阻，下列结论正确的是（　　）
A．R 两端的电压为6V B．通过电动机的电流为6A
C．电阻R消耗的电功率为8W D．电动机消耗的电功率为6W
6、铭牌上均标有“ ”的下列用电器都正常工作，在相等时间内产生热量最多的是（　　）
A．电风扇 B．日光灯 C．电视机 D．电炉
7、在如图所示的家用电器中，消耗电能主要是用来产生热量的是（　　）
A．电熨斗 B．台式电风扇
C．电视机 D．笔记本电脑

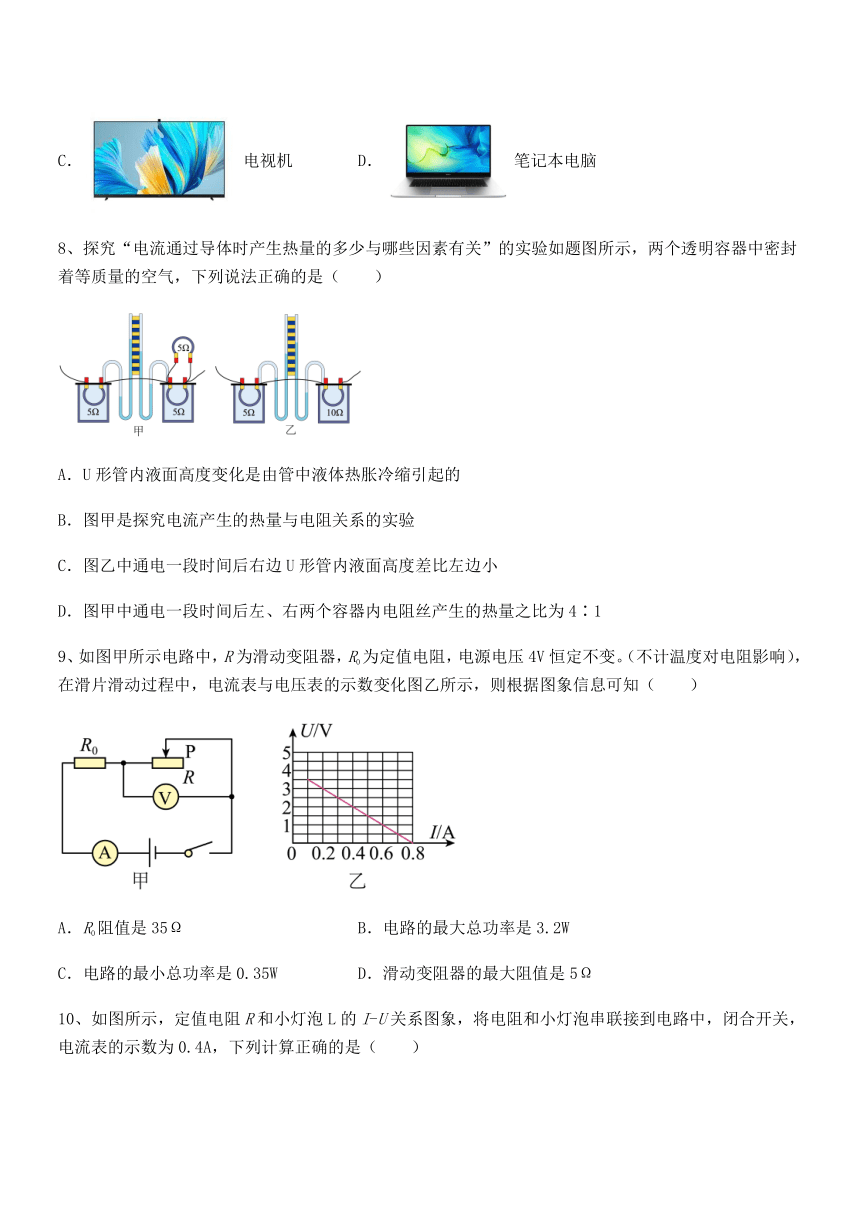

8、探究“电流通过导体时产生热量的多少与哪些因素有关”的实验如题图所示，两个透明容器中密封着等质量的空气，下列说法正确的是（　　）
A．U形管内液面高度变化是由管中液体热胀冷缩引起的
B．图甲是探究电流产生的热量与电阻关系的实验
C．图乙中通电一段时间后右边U形管内液面高度差比左边小
D．图甲中通电一段时间后左、右两个容器内电阻丝产生的热量之比为4∶1
9、如图甲所示电路中，R为滑动变阻器，R0为定值电阻，电源电压4V恒定不变。（不计温度对电阻影响），在滑片滑动过程中，电流表与电压表的示数变化图乙所示，则根据图象信息可知（　　）
A．R0阻值是35Ω B．电路的最大总功率是3.2W
C．电路的最小总功率是0.35W D．滑动变阻器的最大阻值是5Ω

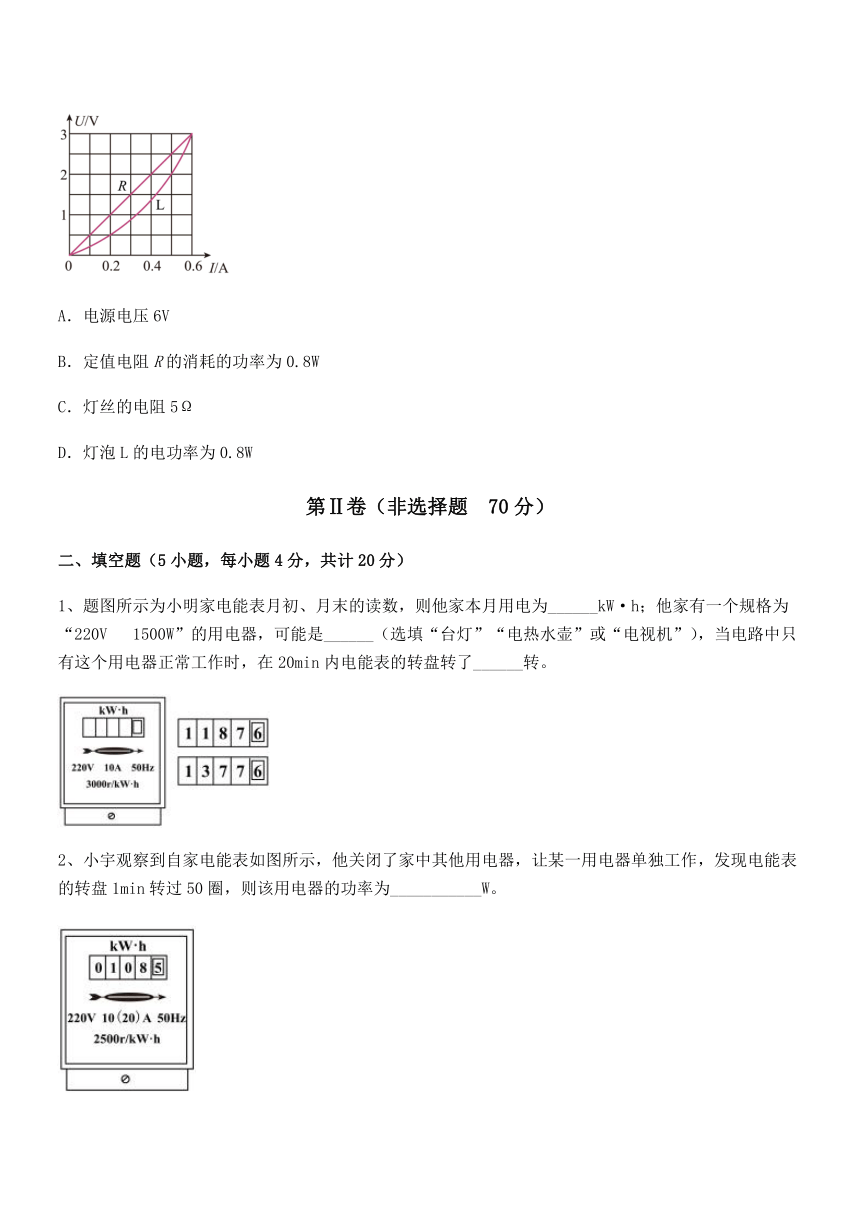

10、如图所示，定值电阻R和小灯泡L的I-U关系图象，将电阻和小灯泡串联接到电路中，闭合开关，电流表的示数为0.4A，下列计算正确的是（　　）
A．电源电压6V
B．定值电阻R的消耗的功率为0.8W
C．灯丝的电阻5Ω
D．灯泡L的电功率为0.8W
第Ⅱ卷（非选择题 70分）
二、填空题（5小题，每小题4分，共计20分）
1、题图所示为小明家电能表月初、月末的读数，则他家本月用电为______kW·h；他家有一个规格为“220V 1500W”的用电器，可能是______（选填“台灯”“电热水壶”或“电视机”），当电路中只有这个用电器正常工作时，在20min内电能表的转盘转了______转。
2、小宇观察到自家电能表如图所示，他关闭了家中其他用电器，让某一用电器单独工作，发现电能表的转盘1min转过50圈，则该用电器的功率为___________W。

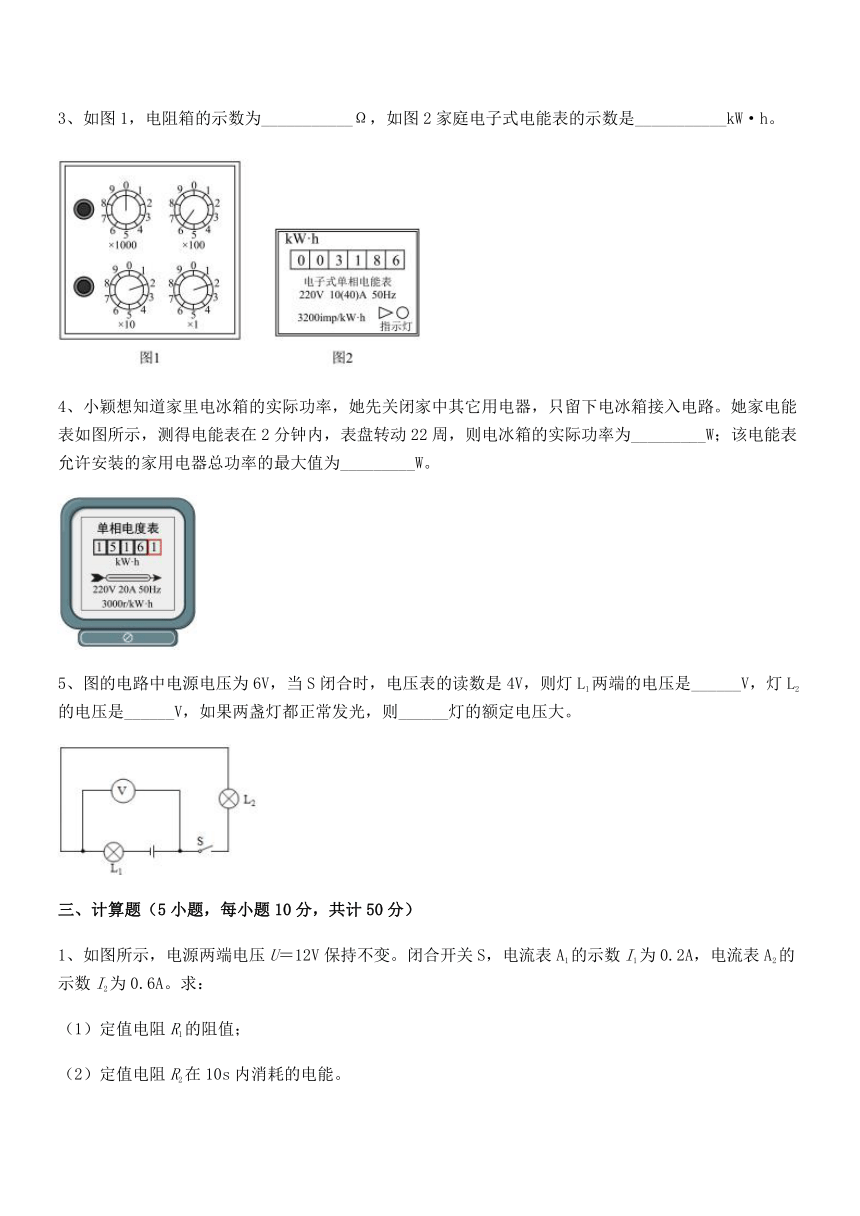

3、如图1，电阻箱的示数为___________Ω，如图2家庭电子式电能表的示数是___________kW·h。
4、小颖想知道家里电冰箱的实际功率，她先关闭家中其它用电器，只留下电冰箱接入电路。她家电能表如图所示，测得电能表在2分钟内，表盘转动22周，则电冰箱的实际功率为_________W；该电能表允许安装的家用电器总功率的最大值为_________W。
5、图的电路中电源电压为6V，当S闭合时，电压表的读数是4V，则灯L1两端的电压是______V，灯L2的电压是______V，如果两盏灯都正常发光，则______灯的额定电压大。
三、计算题（5小题，每小题10分，共计50分）
1、如图所示，电源两端电压U＝12V保持不变。闭合开关S，电流表A1的示数I1为0.2A，电流表A2的示数I2为0.6A。求：
（1）定值电阻R1的阻值；
（2）定值电阻R2在10s内消耗的电能。
2、母亲节到了，小宁为妈妈买了一个电热足浴盆如图，它的内部由加热系统和按摩系统两部分组成，加热系统正常工作时的电压为220V，电功率600W，求：
（1）加热系统正常工作15min消耗的电能是多少？正常工作时的电流是多少？发热电阻的阻值多少？（后两问答案保留一位小数）
（2）小宁帮妈妈泡脚时，向足浴盆中加入5kg初温为20℃的水，加热系统正常工作15min将水加热到40℃，此加热过程中水吸收的热量是多少？水的比热容（c＝4.2×103J/(kg·℃)）
（3）按摩系统中的电动机工作电压是12V，工作电流为4A，内部线圈电阻是0.5Ω，该电动机工作10s线圈所产生的热量是多少？
3、如图所示电路中，电源电压为4V，R1=1Ω，R2=4Ω。求：
（1）当开关S1、S2断开，S3闭合时，电流表的示数和通电1min电阻R1上产生的热量；
（2）当开关S1、S2闭合，S3断开时，电路消耗的总功率。
4、一款储水式“电暖宝”的性能指标如下表所示：
额定电压 额定电功率 袋内充水量 自动断电温度
220V 500W 800g 70 oC
（1）如果袋内水的初温是20 oC，当加热到指示灯熄灭（自动断电）时，袋内的水吸收了多少热量？（已知水的比热容为4.2×103J/(kg oC)）
（2）若不计热量损失，在额定电压下需加热多少时间？
5、如图所示电路，电源电压不变，灯泡L上标有“ ”的字样。闭合开关，调节滑动变阻器的滑片P，使灯泡正常工作，不考虑灯丝电阻的变化。求：
（1）灯泡正常工作时的电流；
（2）灯泡正常工作消耗的电能。
---------参考答案-----------
一、单选题
1、C
【详解】
A．对人体的安全电压是不高于36V，故A错误；
B．电视机的工作电流约为0.5A，故B错误；
C．洗衣机的电功率约300W，根据
可知，1kW h的电能能供洗衣机工作
故C正确；
D．煤油的热值是2.1×107J/kg，故D错误。
故选C。
2、B
【详解】
ABC．根据题意，由可得甲乙两灯正常发光的电阻分别为
，
所以正常发光时，如果两灯串联，则电流相同，由可得两灯实际功率；如果两灯并联，则电压相同，由可知两灯实际功率。即串联接在220V电源上，乙灯比甲灯的实际功率大，乙灯比甲灯要亮。故AC不符合题意，B符合题意。
D．由可知，灯泡消耗的电能既与功率有关，又与时间有关，没有说明时间关系，无法比较。故D不符合题意。
故选B。
3、C
【详解】
A．人的正常体温不超过37℃，考场内空气的温度感觉不高于体温，更不可能达到50℃，故A不符合题意；
B．光在真空中的传播速度最大，约3×108m/s，在空气中的传播速度略小于此数值，近似等于3×108m/s，故B不符合题意；
C．10个鸡蛋的质量大约1斤，而1斤=500g，所以两个鸡蛋的质量在100g左右，故C符合题意；
D．家用台灯正常工作的电流在0.1A左右，其功率为
功率为22W，故D不符合题意。
故选C。
4、B
【详解】
①灯泡工作时，主要将电能转化为内能和光能，不符合题意；
②电风扇工作时，主要将电能转化为机械能，符合题意；
③电车工作时，主要将电能转化为机械能，符合题意；
④电饭煲工作时，主要将电能转化为内能，不符合题意。
综上所述，将电能转化为机械能的是②③，故ACD不符合题意，B符合题意。
故选B。
5、D
【详解】
A．由电路图可知，电阻R和电动机串联，电压表V1测电源的电压，V2测电阻R两端的电压；所以电阻R两端的电压为UR＝4V，故A错误；
B．电动机的电压
UM＝U﹣UR＝10V﹣4V＝6V
电路中的电流为
故B错误；
C．电阻R消耗的电功率
PR＝URIR＝4V×1A＝4W
故C错误；
D．电动机消耗的电功率
PM＝UMIM＝6V×1A＝6W
故D正确。
故选D。
6、D
【详解】
铭牌上都标有“ ”，根据公式W=Pt可知，相同时间内它们消耗的电能相等，电风扇、日光灯、电视机把消耗电能的大部分转化为机械能、光能等，只有一小部分电能转化为内能，即Q＜W，而电炉把消耗的全部电能都转化为内能，即Q=W，故D符合题意，ABC不符合题意。
故选D。
7、A
【详解】
A．电熨斗通电后主要是发热，把电能主要转化为内能，是电流的热效应，故A符合题意；
B．台式电风扇通电后主要是转动，把电能主要转化为机械能，故B不符合题意；
C．电视机通电后主要是发光和产生声音，把电能主要转化为光能、声能，故C不符合题意；
D．笔记本电脑通电后主要是把电能转化为光能和声能，故D不符合题意。
故选A。
8、D
【详解】
A．电流产生的热量不能用眼睛直接观察，对密封容器中空气加热，引起U形管中液面变化，通过液面高度差的变化来反映，是利用容器内气体的热胀冷缩来反映电阻放出热量的多少，故A错误；
B．图甲中两个5Ω电阻并联后再与一个5Ω电阻串联，容器内电阻的阻值相同，由串并联电路电流的规律可知通过两个容器内电阻的电流不同，研究电流产生的热量与电流的关系，故B错误；
C．在乙装置中，容器中的两个电阻丝串联，通过它们的电流与通电时间相同，左边容器中的电阻小于右边容器中的电阻，通电一段时间后右侧容器内电阻产生的热量较多，右边U形管内液面高度差比左边大，故C错误；
D．甲实验装置容器内电阻丝的阻值相同，右侧容器内电阻丝与容器外电阻丝并联，且容器内外的电阻丝的阻值相同，再与左侧电阻串联，由串并联电路电流的规律可知通过左侧电阻丝的电流与右侧容器内电阻丝的电流之比是2∶1，由Q=I2Rt可知通电一段时间后左、右两个容器内电阻丝产生的热量之比为
故D正确。
故选D。
9、B
【详解】
A．当滑动变阻器接入电路的电阻最小时，电路为R0的简单电路，由乙图可知，所以
故A不符合题意；
B．电路的最大功率
故B符合题意；
CD．当滑动变阻器接入电路的电阻最大时，电路中的电流最小，由乙图可知，电路的总电阻为
滑动变阻器的最大阻值为
电路的最小功率为
故CD不符合题意。
故选B。
10、B
【详解】
A．电阻和小灯泡串联连接，电路中的电流为0.4A时，由图像知，电阻两端的电压为2V，小灯泡两端的电压小于1.5V，则电源电压不到6V，故A错误；
BCD．电路中的电流为0.4A时，定值电阻消耗的功率
P=U1I1=2V×0.4A=0.8W
灯泡两端的电压小于1.5V，则它的功率小于0.8W，灯丝的电阻
故B正确，CD错误。
故选B。
二、填空题
1、 190 电热水壶 1500
【解析】
【详解】
[1]电能表表盘的最后一位是小数，小明家月初电能表的示数为1187.6kW·h，月末电能表的示数为1377.6kW·h，本月用电量为
1377.6kW·h-1187.6kW·h=190kW·h
[2]台灯的额定功率一般小于40W，电热水壶的额定功率在1000W左右、电视机的额定功率在200W左右，所以规格为“220V 1500W”的用电器可能是电热水壶。
[3]当电路中只有这个用电器正常工作时，在20min内消耗的电能
20min内电能表的转盘转动圈数
n=0.5kW·h×3000r/(kW·h)=1500r
2、1200##1.2×103
【解析】
【详解】
该用电器消耗的电能
该用电器的功率为
3、 622 318.6
【解析】
【详解】
[1]根据电阻箱旋钮的指示位置，可知电阻箱的电阻值
R=0×1000Ω+6×100Ω+2×10Ω+2×1Ω=622Ω
[2]电能表读出的数字为003186，最后一位是小数，单位是kW·h，电能表的示数为318.6kW·h。
4、 220 4400
【解析】
【详解】
[1]电能表的参数为，则电冰箱2分钟消耗的电能是
电冰箱的实际功率为
[2]由图可知，该电能表的额定最大电流是20A，故该电能表允许安装的家用电器总功率的最大值为
5、 2 4 L2
【解析】
【详解】
[1][2][3]由电路图可知，两灯串联，电压表测L2两端电压，所以灯L2的电压是4V，由串联电路的电压特点可得灯L1两端的电压为
灯泡正常发光时两端电压等于额定电压，如果两盏灯都正常发光，则灯L2的额定电压大。
三、计算题
1、（1）60Ω；（2）48J
【详解】
解：（1）由电路图可知，两电阻并联，电流表A1测R1支路的电流，电流表A2测干路电流。并联电路中，各支路两端电压与电源电压都相等，即
U＝U1＝U2＝12V
定值电阻R1的阻值
（2）并联电路中干路电流等于各支路电流之和，所以R2的电流
I2＝I﹣I1＝0.6A﹣0.2A＝0.4A
R2在10s内消耗的电能
W2＝UI2t＝12V×0.4A×10s＝48J
答：（1）定值电阻R1的阻值为60Ω。
（2）定值电阻R2在10s内消耗的电能为48J。
2、（1）5.4×105J，2.7A，80.7Ω；（2）4.2×105J；（3）80J
【详解】
解：（1）加热系统正常工作15min消耗的电能
W=Pt=600W×15×60s=5.4×105J
正常工作时的电流
发热电阻的阻值
（2）此加热过程中水吸收的热量
Q=cmΔt=4.2×103J/(kg·℃)×5kg×(40℃-20℃)=4.2×105J
（3）该电动机工作10s线圈所产生的热量
Q=I2R线圈t=(4A)2×0.5Ω×10s=80J
答：（1）加热系统正常工作15min消耗的电能是5.4×105J，正常工作时的电流是2.7A，发热电阻的阻值80.7Ω；
（2）此加热过程中水吸收的热量是4.2×105J；
（3）该电动机工作10s线圈所产生的热量是80J。
3、（1）0.8A，；（2）2W
【详解】
解：（1）当开关S1、S2断开，S3闭合时，R1与R2串联，由欧姆定律及串联电路电阻的关系可得电流表的示数为
通电1min电阻R1上产生的热量
（2）当开关S1、S2闭合，S3断开时，电阻R1与R2并联，由欧姆定律及并联电路电压的关系可得通过电阻R1 、R2的电流分别为
，
根据电功率的计算公式及并联电路电流的规律可得电路消耗的总功率
答：（1）当开关S1、S2断开，S3闭合时，电流表的示数为0.8A，通电1min电阻R1上产生的热量为；
（2）当开关S1、S2闭合，S3断开时，电路消耗的总功率为。
4、（1）1.68×104J；（2）33.6s
【详解】
解：（1）由表中数据可知，当加热到指示灯熄灭时，水的温度为：70℃，温度从20℃加热到指示灯熄灭（自动断电）时，水吸收的热量
Q吸=cm t=4.2×103J/(kg ℃)×0.8kg×(70℃-20℃)=1.68×104J
（2）不计热量损失，则有
W=Q吸=1.68×104J
由可知，加热时间
答：（1）袋内的水吸收了多少热量为1.68×104J；
（2）若不计热量损失，在额定电压下需加热33.6s。
5、（1）0.5A；（2）900J
【详解】
解：（1）由小灯泡的铭牌可知小灯泡正常工作时的电压和电功率，因此小灯泡正常工作时的电流为
（2）小灯泡正常工作的时间
t=10min=10×60s=600s
小灯泡正常工作时的电功率为1.5W，则小灯泡正常工作10min消耗的电能为
W=Pt=1.5W×600s=900J
答：（1）灯泡正常工作时的电流为0.5A；
（2）灯泡正常工作消耗的电能为900J。
