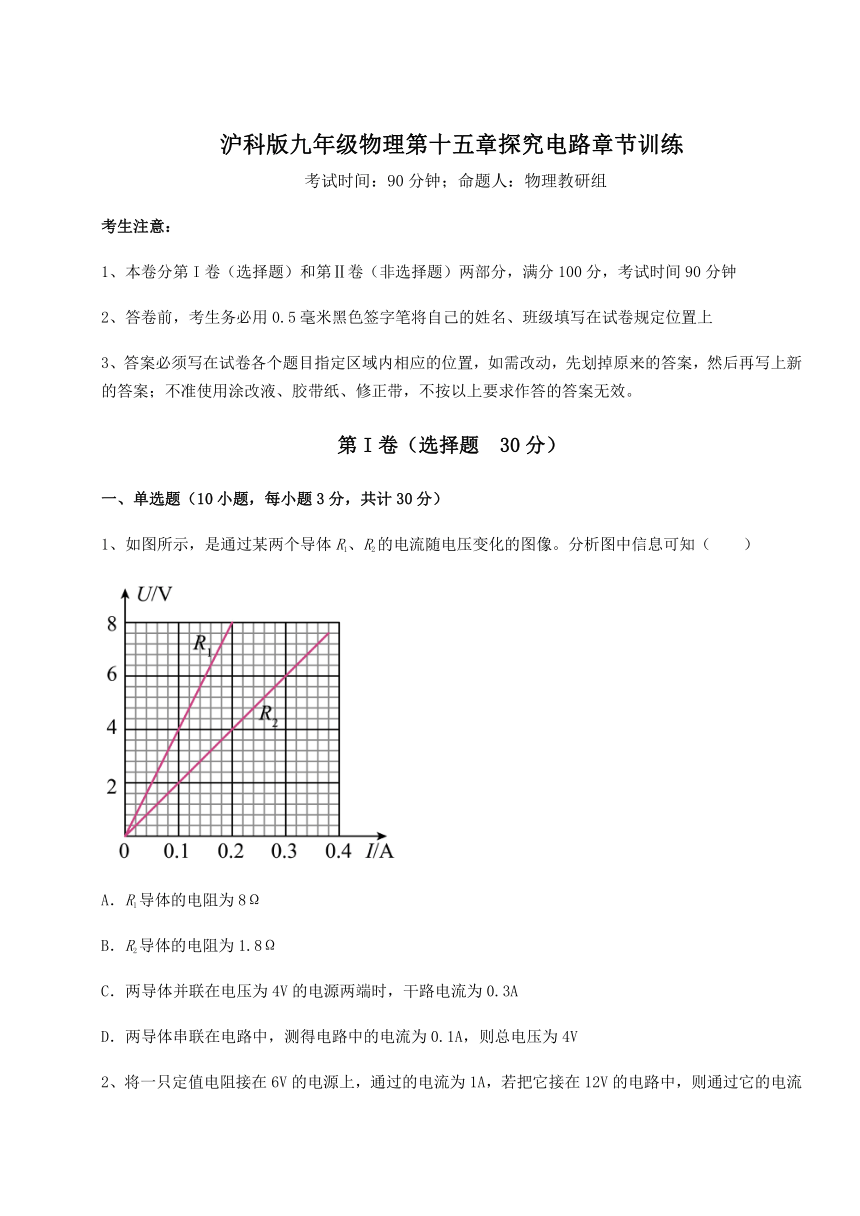

沪科版九年级物理第十五章探究电路章节训练
考试时间:90分钟;命题人:物理教研组
考生注意:
1、本卷分第I卷(选择题)和第Ⅱ卷(非选择题)两部分,满分100分,考试时间90分钟
2、答卷前,考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置,如需改动,先划掉原来的答案,然后再写上新的答案;不准使用涂改液、胶带纸、修正带,不按以上要求作答的答案无效。
第I卷(选择题 30分)
一、单选题(10小题,每小题3分,共计30分)
1、如图所示,是通过某两个导体R1、R2的电流随电压变化的图像。分析图中信息可知(  )
A.R1导体的电阻为8Ω
B.R2导体的电阻为1.8Ω
C.两导体并联在电压为4V的电源两端时,干路电流为0.3A
D.两导体串联在电路中,测得电路中的电流为0.1A,则总电压为4V

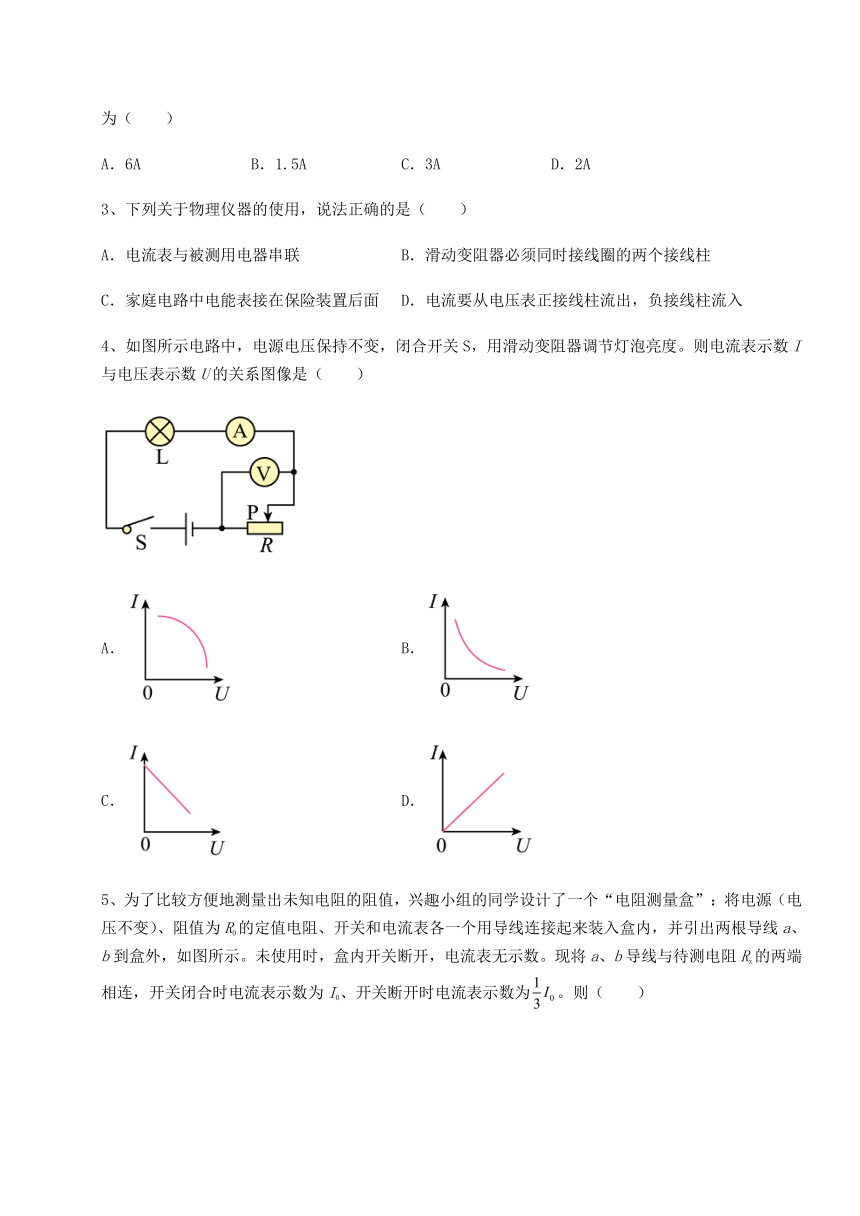

2、将一只定值电阻接在6V的电源上,通过的电流为1A,若把它接在12V的电路中,则通过它的电流为(  )
A.6A B.1.5A C.3A D.2A
3、下列关于物理仪器的使用,说法正确的是(  )
A.电流表与被测用电器串联 B.滑动变阻器必须同时接线圈的两个接线柱
C.家庭电路中电能表接在保险装置后面 D.电流要从电压表正接线柱流出,负接线柱流入
4、如图所示电路中,电源电压保持不变,闭合开关S,用滑动变阻器调节灯泡亮度。则电流表示数I与电压表示数U的关系图像是(  )
A. B.
C. D.

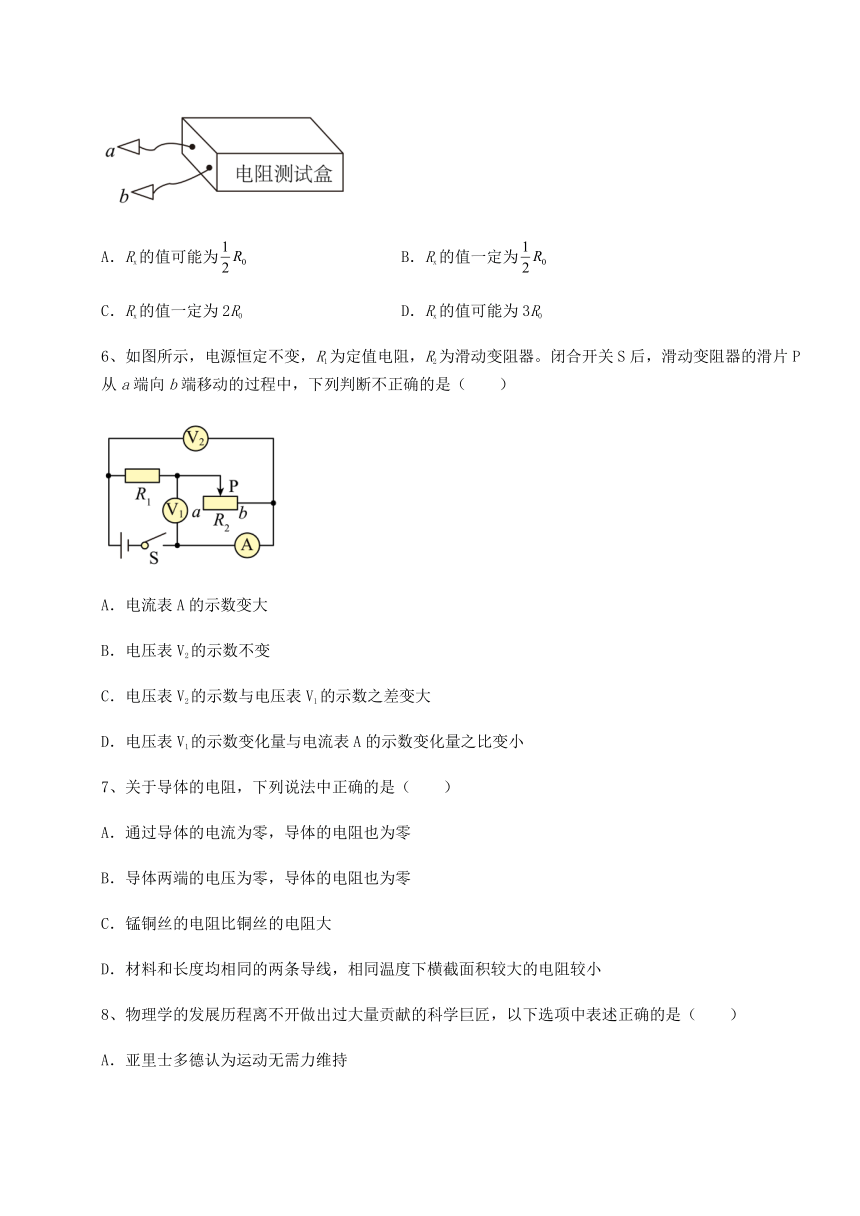

5、为了比较方便地测量出未知电阻的阻值,兴趣小组的同学设计了一个“电阻测量盒”:将电源(电压不变)、阻值为R0的定值电阻、开关和电流表各一个用导线连接起来装入盒内,并引出两根导线a、b到盒外,如图所示。未使用时,盒内开关断开,电流表无示数。现将a、b导线与待测电阻Rx的两端相连,开关闭合时电流表示数为I0、开关断开时电流表示数为。则(  )
A.Rx的值可能为 B.Rx的值一定为
C.Rx的值一定为2R0 D.Rx的值可能为3R0
6、如图所示,电源恒定不变,R1为定值电阻,R2为滑动变阻器。闭合开关S后,滑动变阻器的滑片P从a端向b端移动的过程中,下列判断不正确的是(  )
A.电流表A的示数变大
B.电压表V2的示数不变
C.电压表V2的示数与电压表V1的示数之差变大
D.电压表V1的示数变化量与电流表A的示数变化量之比变小
7、关于导体的电阻,下列说法中正确的是(  )
A.通过导体的电流为零,导体的电阻也为零
B.导体两端的电压为零,导体的电阻也为零
C.锰铜丝的电阻比铜丝的电阻大
D.材料和长度均相同的两条导线,相同温度下横截面积较大的电阻较小
8、物理学的发展历程离不开做出过大量贡献的科学巨匠,以下选项中表述正确的是(  )
A.亚里士多德认为运动无需力维持
B.哥白尼用日心说否定了影响人类达千年之久的地心说
C.伽利略是实验物理学的先驱,他发现了万有引力定律
D.牛顿提出了狭义相对论理论,推动了物理学科新的发展

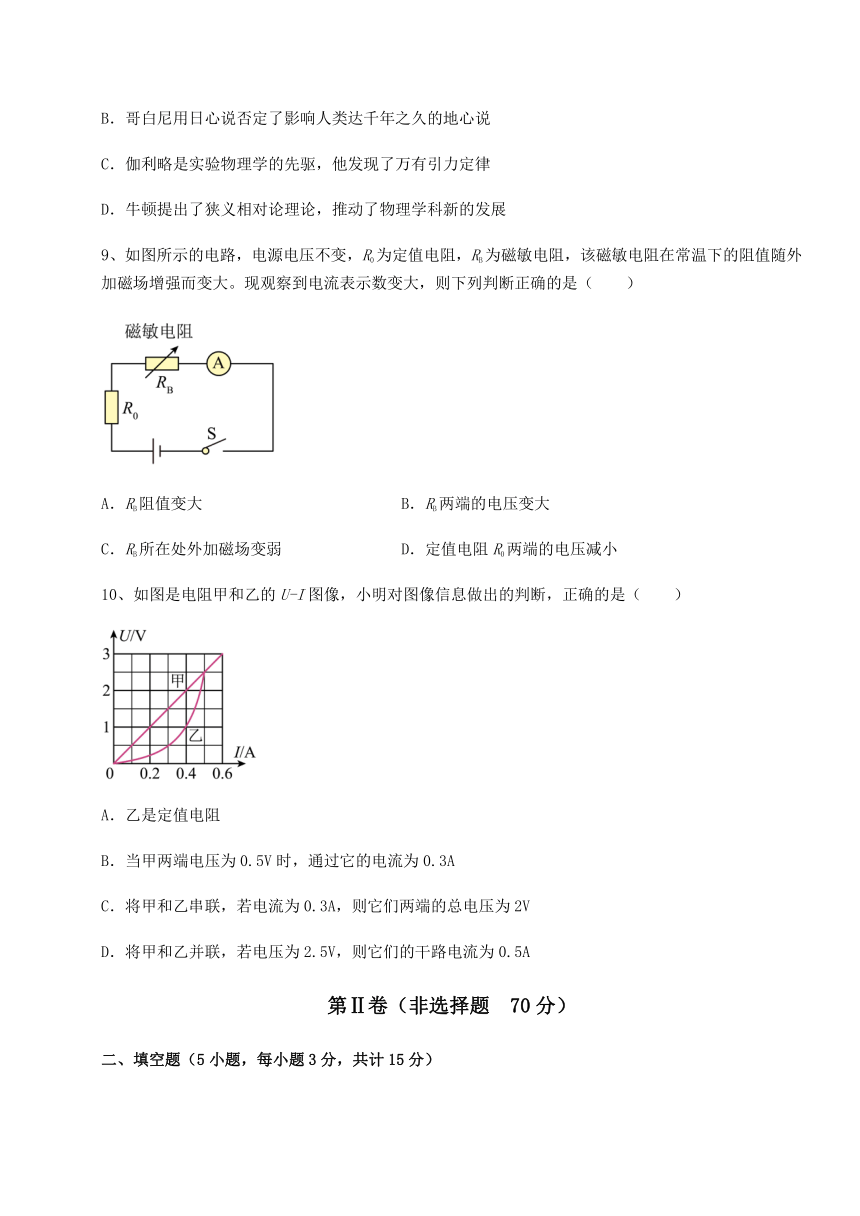

9、如图所示的电路,电源电压不变,R0为定值电阻,RB为磁敏电阻,该磁敏电阻在常温下的阻值随外加磁场增强而变大。现观察到电流表示数变大,则下列判断正确的是(  )
A.RB阻值变大 B.RB两端的电压变大
C.RB所在处外加磁场变弱 D.定值电阻R0两端的电压减小
10、如图是电阻甲和乙的U-I图像,小明对图像信息做出的判断,正确的是(  )
A.乙是定值电阻
B.当甲两端电压为0.5V时,通过它的电流为0.3A
C.将甲和乙串联,若电流为0.3A,则它们两端的总电压为2V
D.将甲和乙并联,若电压为2.5V,则它们的干路电流为0.5A
第Ⅱ卷(非选择题 70分)
二、填空题(5小题,每小题3分,共计15分)

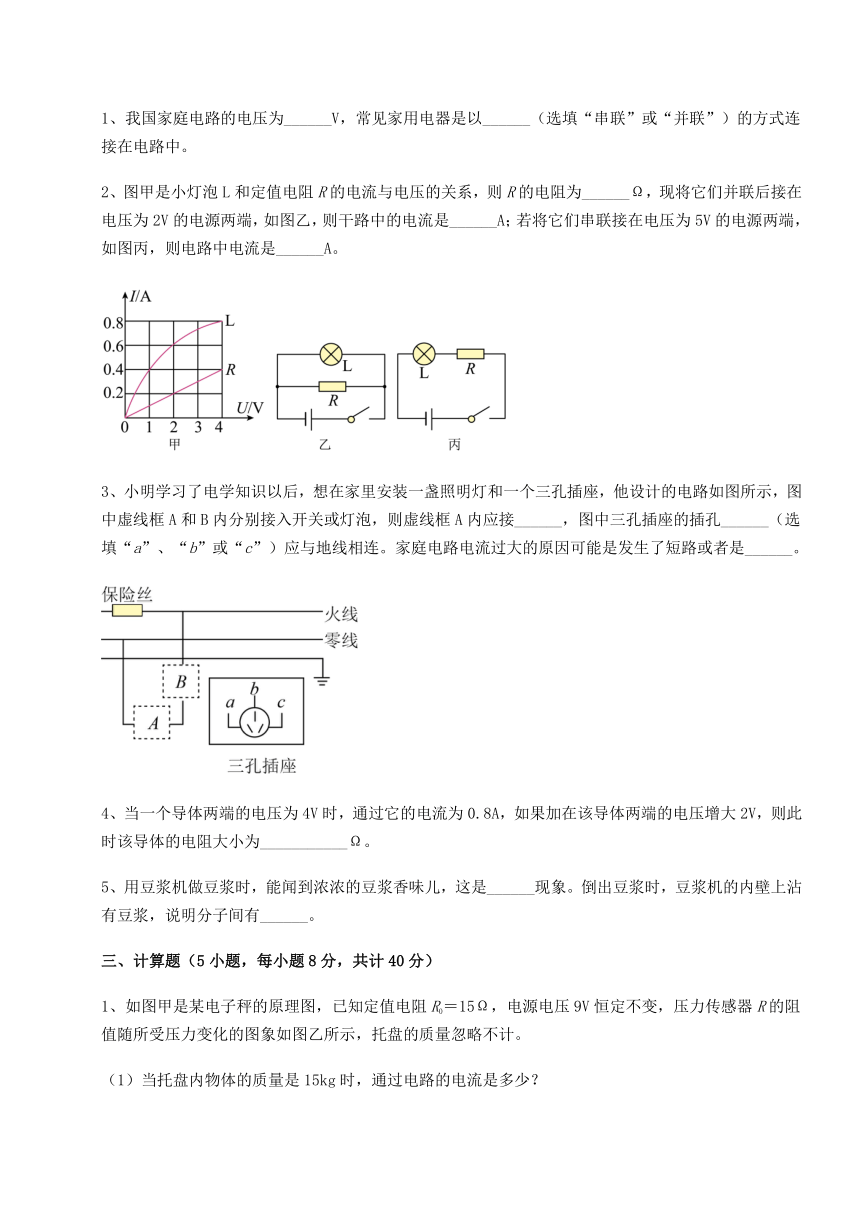

1、我国家庭电路的电压为______V,常见家用电器是以______(选填“串联”或“并联”)的方式连接在电路中。
2、图甲是小灯泡L和定值电阻R的电流与电压的关系,则R的电阻为______Ω,现将它们并联后接在电压为2V的电源两端,如图乙,则干路中的电流是______A;若将它们串联接在电压为5V的电源两端,如图丙,则电路中电流是______A。
3、小明学习了电学知识以后,想在家里安装一盏照明灯和一个三孔插座,他设计的电路如图所示,图中虚线框A和B内分别接入开关或灯泡,则虚线框A内应接______,图中三孔插座的插孔______(选填“a”、“b”或“c”)应与地线相连。家庭电路电流过大的原因可能是发生了短路或者是______。
4、当一个导体两端的电压为4V时,通过它的电流为0.8A,如果加在该导体两端的电压增大2V,则此时该导体的电阻大小为___________Ω。
5、用豆浆机做豆浆时,能闻到浓浓的豆浆香味儿,这是______现象。倒出豆浆时,豆浆机的内壁上沾有豆浆,说明分子间有______。
三、计算题(5小题,每小题8分,共计40分)
1、如图甲是某电子秤的原理图,已知定值电阻R0=15Ω,电源电压9V恒定不变,压力传感器R的阻值随所受压力变化的图象如图乙所示,托盘的质量忽略不计。
(1)当托盘内物体的质量是15kg时,通过电路的电流是多少?
(2)若R0两端的电压最大只能为3V时,则该电子秤的最大称量是多少千克?
(3)电路中通过的最小电流是多少?
2、如图甲所示电路,滑动变阻器R2最大阻值为20Ω,灯泡上标有“6V,0.5A”字样,其U-I图像如图乙所示,电流表量程均为0 0.6A,当开关S、S1、S2都闭合时灯正常发光,当开关S、S2闭合、S1断开,R2滑片在某一位置时,电流表示A1、A2示数均为0.4A,求:
(1)电源电压;
(2)开关怎样通断、滑动变阻器怎样调节,此电路的总电阻最小,请计算出总电阻(结果保留两位小数);
(3)当开关S闭合、S1、S2断开时,R2的最小值。
3、如图所示的电路,定值电阻R1为20Ω,闭合开关S,电流表A1的示数为0.2A,电流表A的示数为0.6A,求:
(1)电源电压;
(2)定值电阻R2的阻值。
4、如图所示,电源两端电压U为12V并保持不变,电阻R1的阻值为10Ω,闭合开关S后,电流表A的示数I为2A。求:
(1)电流表A1的示数I1;
(2)电阻R2的阻值。
5、如图,电流表量程为0~0.6A,电压表量程为0~15V,电阻R0=30Ω,电源电压恒为24V,滑动变阻器最大阻值为100Ω,求:
(1)当电流表示数为0.4A时,R0两端电压是多少V?此时滑动变阻器连入电路的阻值是多少Ω?
(2)当滑动变阻器连入电路的电阻太小时,电路中的电流会超过电流表量程,当滑动变阻器连入电路的电阻太大时,变阻器两端电压会超过电压表量程,求:在不超过电表量程的情况下,滑动变阻器连入电路的电阻范围。
四、实验探究(3小题,每小题5分,共计15分)
1、小明在做“探究电流与电阻关系”的实验中:
(1)请你按照图甲的电路图,以笔画线代替导线,将图乙未连接好的电路连接完整______。
(2)实验前,滑动变阻器的滑片应置于______(选填“A”或“B”)端,目的是______。
(3)连接电路后,闭合开关,移动滑动变阻器滑片P,发现电压表、电流表均有示数,但示数较小,无论怎样移动滑片,两电表示数均无变化,产生这一故障的原因可能是______。
(4)排除故障后,当电压表的示数为1.5V时,电流表的示数如图丁所示,则通过定值电阻的电流大小为 _____A,它的阻值是______Ω。
(5)用5Ω的电阻做完实验后,滑动变阻器滑片P不动;若将5Ω电阻换成10Ω电阻进行实验时,滑动变阻器滑片P应向______(选填“A”或“B”)调节,并保持电压表示数为______V不变,读出电流大小为0.15A。
(6)由此得到结论:电压一定时,______。
2、小贺同学在做“探究通过导体的电流与电阻的关系”实验时,他用图甲所示的电路进行实验,实验中电阻两端的电压保持2.5V不变;
(1)电路闭合开关前,滑动变阻器的滑片P应处于图中_____(选填“A”或“B”)端;
(2)小贺把电路连接好后,闭合开关发现无论怎么移动滑动变阻器的滑片P,电流表无示数,而电压表有示数且接近电源电压,则电路出现的故障可能是______;
(3)排除故障后进行实验,在实验过程中,当把电阻由10Ω更换为15Ω时,为了使电压表的示数保持2.5V不变,他应将滑动变阻器的滑片P向____(选填“A”或“B”)端移动;
(4)某次实验时,电流表的示数如图乙所示,此时电路中的电阻R应为______Ω;
(5)根据多次测量数据描绘出电流随电阻变化的曲线如图丙所示,由图像得出的结论是:电压一定时,通过导体的电流与导体的电阻成______。
3、小明在实验室探究“当导体两端的电压一定时,通过导体的电流与导体的电阻的关系”,实验室提供除6个阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω和30Ω的定值电阻外还能提供其他满足实验要求的所有器材。
(1)画出实验电路图;
(2)简要写出探究实验的步骤;
(3)画出记录实验数据的表格。
-参考答案-
一、单选题
1、C
【详解】
AB.由图象知,在电阻两端电压都是4V时,通过电阻R1的电流为I1=0.1A,通过乙电阻R2的电流为I2=0.2A。所以两电阻的阻值分别为
故AB不符合题意;
C.两导体并联在电压为4V的电源两端时,因并联电路中干路电流等于各支路电路之和,所以,干路电流为
I=I1+I2=0.1A+0.2A=0.3A
故C符合题意;
D.由图可知,两导体串联在电路中,测得电路中的电流为0.1A,因串联电路中总电阻等于各分电阻之和,所以,串联电路两端的总电压
U=I(R1+R2)=0.1A×(40Ω+20Ω)=6V
故D不符合题意。
故选C。
2、D
【详解】
根据欧姆定律,求得导体的电阻为
若把它接在12V的电路中,电阻不变,仍为6Ω,则通过它的电流为
D正确。
故选D。
3、A
【详解】
A.电流表与待测电路串联,故A正确;
B.滑动变阻器必须一上一下接入电路,故B错误;
C.进户线后就接电能表,再接保险装置,故C错误;
D.电流要从电压表正接线柱流入,负接线柱流出,故D错误。
故选A。
4、C
【详解】
根据题意,R与L串联,根据串联电路电压的规律及欧姆定律可得电流为
即电路中电流表的示数I与电压表示数U是一次项系数为负的一次函数关系,如图所示,ABD不符合题意,C符合题意。
故选C。
5、A
【详解】
将电流表、定值电阻、开关、电源可能组成的两种电路如图所示:
图甲 图乙
如果采用图甲电路,开关断开时,电路中只有Rx,电流表测量通过Rx的电流,电源电压

开关闭合时,被测电阻Rx与R0并联,电流表测干路中电流,由并联电路特点可知通过Rx的电流是,由欧姆定律可得电源电压

联立①②可得
Rx=2R0
如果采用乙电路,开关闭合时,R0被短路,电路中只有Rx,由欧姆定律可得电源电压
U=I0Rx③
当开关断开时,Rx与R0串联,由欧姆定律可得电源电压

联立③④解得
故选A。
6、D
【详解】
两电阻串联,电压表V1测量滑动变阻器的电压,电压表V2测量电源电压。
A.滑动变阻器的滑片P从a端向b端移动的过程中,滑动变阻器接入电路的电阻变小,总电阻变小,电源电压不变,故电流表的示数变大,故A正确,不符合题意;
B.电压表V2测量电源电压,不论怎么移动滑动变阻器的滑片,其示数不变,故B正确,不符合题意;
C.电压表V2的示数与电压表V1的示数之差即为电阻R1两端的电压,当滑片向左移动时,滑动变阻器的阻值变小,电流变大,定值电阻的阻值不变,故定值电阻R1两端的电压变大,故C正确,不符合题意;
D.由于串联,电压表V1的示数变化量与定值电阻R1的电压变化量相同,定值电阻R1的电压变化量与电流表A的示数变化量之比即为定值电阻的阻值,故D错误,符合题意。
故选D。
7、D
【详解】
AB.电阻是导体本身的性质,决定于自身的材料、长度、横截面积和温度,与电流、电压等外界因素无关,故AB错误;
C.导体的电阻除了与导体的材料有关,还与导体的长度和横截面积有关,因此不能只以导体的材料判断导体电阻的大小,故C错误;
D.材料和长度均相同的两条导线,相同温度下横截面积较大的电阻较小,故D正确。
故选D。
8、B
【详解】
A.亚里士多德认为力是维持运动的原因,即运动需要力维持,故A错误。
B.哥白尼是著名的天文学家,自然科学的先驱,他用日心说否定了影响人类达千年之久的托勒密地心说,有力的推动了人类文明的进程,故B正确;
C.伽利略是实验物理学的先驱,他率先用望远镜观察天空,由此得到的关于天体运行的结果有力地支持了哥白尼的日心说;万有引力定律是牛顿建立的,故C错误;
D.1905年爱因斯坦提出了狭义相对论理论,牛顿在前人研究的基础上,构建了具有划时代意义的经典力学体系,故D错误。
故选B。
9、C
【详解】
A.由电路图可知,定值电阻R0与磁敏电阻RB串联,电流表测电路中的电流,因磁敏电阻在常温下的阻值随外加磁场的增强而变大,所以,当磁敏电阻RB附近的磁场增强时,RB的阻值变大,电路的总电阻变大,因串联电路中各处的电流相等,所以,由可知,当电路中的电流变大时,电路中的总电阻减小,R0为定值电阻,阻值大小不变,所以RB的阻值变小,故A错误;
BD.定值电阻R0与磁敏电阻RB串联,根据串联电路电压规律可知,两电阻分电源电压,R0为定值电阻,阻值大小不变,当电路中的电流变大时,根据欧姆定律可知,定值电阻R0两端的电压变大,则RB的两端的电压变小,故BD错误;
C.磁敏电阻在常温下的阻值随外加磁场增强而变大,因为RB的阻值变小,所以外加磁场变弱,故C正确;
故选C。
10、C
【详解】
A.由图得,乙的电阻随乙电阻随电压增大而增大,故A错误;
B.由图得,当甲两端电压为0.5V时,通过它的电流为0.1A,故B错误;
C.将甲和乙串联,若电流为0.3A,甲乙的电压分别为1.5V、0.5V,则它们两端的总电压为
故C正确;
D.当电压为2.5V时,甲乙的电流分别为0.5A,将甲和乙并联,若电压为2.5V,则它们的干路电流为
故D错误。
故选C。
二、填空题
1、220 并联
【详解】
[1]我国家庭电路的电压为220V,工厂的电压为380V。
[2]常见家用电器是以并联方式,因为各用电器独立工作,互不影响。
2、10 0.8 4
【详解】
[1][2]小灯泡L和定值电阻R并联后接在电压为2V的电源两端时,因并联电路中各支路两端的电压相等,所以
UL=UR=U=2V
由图像可知,对应的电流分别为
IL=0.6A,IR=0.2A
因并联电路中干路电流等于各支路电流之和,所以,电路中的总电流
I=IL+IR=0.6A+0.2A=0.8A
定值电阻的阻值
[3]小灯泡L和定值电阻R串联后接在5V的电源两端时,因串联电路中各处的电流相等,且总电压等于各分电压之和,所以,由图象可知,电路中的电流为0.4A,灯泡两端的电压为1V、电阻R两端的电压为4V时,电源电压
U=1V+4V=5V
符合题意。
3、灯泡 b 总功率过大
【详解】
[1]开关应接在灯与火线之间,这样开关断开后,电灯就与火线断开。因此开关应接在B处,灯泡接在A处。
[2]根据三孔插座的正确接法可知,a应与零线相连,c应与火线相连,b与地线相连。
[3]在生活中,短路和总功率过大(超负荷运行)是引起家庭电路中电流过大的两个原因。
4、5
【详解】
根据欧姆定律变形可得导体的电阻
导体的电阻取决于导体本身的材料、长度、横截面积,以及温度,与导体两端的电压无关,因此当该导体两端电压增大2V时,导体的电阻仍为5Ω。
5、扩散 引力
【详解】
[1]不同的物质在相互接触时,物质互相进入对方的现象叫做扩散,扩散现象说明分子在不停地做无规则运动。
[2]倒出豆浆时,豆浆机的内壁上沾有豆浆,说明分子间有引力,沾在了豆浆机的内壁上。
三、计算题
1、(1)0.12A;(2)20kg;(3)0.055A
【详解】
解:(1)当托盘内物体的质量是15kg时,物体对托盘的压力为
由乙图可知:当F=150N时,R=60Ω。因串联电路中总电阻等于各分电阻之和,所以,电路中的电流为
(2)当R0两端的电压为3V时,电路中的电流为
电路的总电阻
压力传感器的阻值
由乙图可知:当R=30Ω时,F=200N,电子秤的最大称量为
(3)由图示图象可知,当压力为0N时,压力传感器电阻最大为150Ω,电路的最小电流
答:(1)当托盘内物体的质量是15kg时,通过电路的电流是0.12A;
(2)若R0两端的电压最大只能为3V时,则该电子秤的最大称量是20千克;
(3)电路中通过的最小电流是0.055A。
2、(1)6V;(2)5.45Ω;(3)5Ω
【详解】
解:(1)当S、S1、S2闭合时,R2与灯泡L并联,L正常发光,并联电路各并联支路两端电压相等,所以电源电压
U=UL=6V
(2)并联电路总电阻小于任何一个分电阻,所以并联时总电阻最小,应闭合S、S1、S2,此时IL=0.5A,电流表量程均为0 0.6A,当I2大=0.6A时,变阻器的阻值
并联电路干路电流等于各支路电流之和,则电路电流
I=IL+I2大=0.5A+0.6A=1.1A
总电阻
(3)当S、S2闭合时R2与L并联,再与R1串联,由图像知当IL′=0.4A时,UL′=2V,串联电路总电压等于各部分电压之和,则R1两端的电压
U1=U-UL′=6V-2V=4V
通过R1的电流
I1=IL′+I2=0.4A+0.4A=0.8A
R1的阻值
当只有S闭合时,R1、R2串联,串联电路总电阻等于各分电阻之和,电路中的最大电流I大=0.6A,R2的最小值
答:(1)电源电压为6V;
(2)闭合S、S1、S2时,总电阻最小为5.45Ω;
(3)R2最小值为5Ω。
3、(1)4V;(2)10Ω
【详解】
解:(1)闭合开关S,两电阻并联,电流表A1测R1的电流,电流表A1的示数为0.2A,定值电阻R1为20Ω,根据欧姆定律,R1的电压
U1=I1R1=0.2A×20Ω=4V
由并联电路电压的规律,电源电压为4V。
(2)A测干路的电流,电流表A的示数为0.6A,由并联电路电流的规律,定值电阻R2的电流为
I2=I-I1=0.6A-0.2A=0.4A
由欧姆定律,定值电阻R2的阻值
答:(1)电源电压为4V;
(2)定值电阻R2的阻值为10Ω。
4、(1)1.2A;(2)15Ω
【详解】
解:(1)S闭合,R1与R2并联,由于电源电压U为12V,所以,R1两端的电压为
U1=U=12V
电流表A1的示数为
(2)R2两端的电压为
U2=U=12V
通过R2的电流为
I2=I﹣I1=2A﹣1.2A=0.8A
R2的阻值为
答:(1)电流表A1的示数I1为1.2A。
(2)电阻R2的阻值为15Ω。
5、(1)12V,30Ω;(2)10~50Ω
【详解】
解:(1)由图可知,这是一个串联电路,已知电路中的电流为0.4A,R0=30Ω,根据可知R0两端的电压
U0=IR0=0.4A×30Ω=12V
电路中的总电阻
此时滑动变阻器连入电路的阻值是
R=R总-R0=60Ω-30Ω=30Ω
(2)由题意可知,当电路中的电流为0.6A时,电流最大,此时电路中的总电阻最小,总电阻为
根据串联电路电阻的特点可知,此时滑动变阻器的电阻为
Rmin=R总min-R0=40Ω-30Ω=10Ω
当滑片向左滑动,滑动变阻器电阻变大,电压表示数变大,当示数达到15V时,滑动变阻器达到最大值,此时,R0两端的电压为
U0′=U-Umax=24V-15V=9V
此时电路中的电流为
根据串联电路电流的特点可知,滑动变阻器中通过的电流也是0.3A,根据欧姆定律可得滑动变阻器接入电路的电阻为
综上可知,滑动变阻器的阻值变化范围为10~50Ω。
答:(1)R0两端电压是12V,此时滑动变阻器连入电路的阻值是30Ω;
(2)滑动变阻器连入电路的电阻范围为10~50Ω。
四、实验探究
1、 B 保护电路 滑动变阻器同时接下接线柱 0.3 5 B 1.5 电流与电阻成反比
【详解】
(1)[1]由电路图可知,滑动变阻器串联接入电路,且滑动变阻器按一上一下原则接入,如下图所示:
(2)[2][3]实验前,为保护电路,滑动变阻器的滑片应滑到阻值最大处,故由电路图可知,滑动变阻器的滑片应置于B端。
(3)[4]由题意可知,电流表有示数,则电路处于通路状态,但无论怎样移动滑片,两电表示数均无变化,则说明滑动变阻器失去调节电阻功能,故原因可能是滑动变阻器同时接入了两个下接线柱。
(4)[5][6]由图丁可知,电流表接小量程,故可知通过定值电阻的电流大小为I=0.3A,由欧姆定律可得,定值电阻的阻值为
(5)[7][8]要探究电流与电阻的关系,则应控制电阻两端电压不变,故可知将5Ω电阻换成10Ω电阻进行实验时,应控制10Ω电阻两端电压保持1.5V不变,由串联电路电阻等比例分压可知,此时应增大滑动变阻器接入电路中的阻值,故应将滑动变阻器的滑片P向B端调节,保持电压表示数为1.5V不变。
(6)[9]由实验数据可知,当电阻两端电压不变时,电阻的阻值与流过电阻的电流的乘积不变,即电压一定时,电流与电阻成反比。
2、A 电阻R断路 A 12.5 反比
【详解】
(1)[1]电路闭合开关前,为保护电路,滑动变阻器的滑片P应处于阻值最大处,即图中A端。
(2)[2]若电流表示数为0,灯不亮,说明电路可能断路;电压表示数接近电源电压,说明电压表与电源连通,则与电压表并联的电路以外的电路是完好的,则与电压表并联的电路断路了,则电路出现的故障可能是电阻R断路。
(3)[3]根据串联分压原理可知,将电阻由10Ω更换为15Ω时,电阻增大,其分得的电压增大;探究电流与电阻的实验中应控制电压不变,即应保持电阻两端的电压不变,根据串联电路电压的规律可知应增大滑动变阻器分得的电压,由分压原理,应增大滑动变阻器连入电路中的电阻,所以滑片应向A端移动,使电压表的示数为2.5V。
(4)[4]某次实验时,电流表的示数如图乙所示,电流表选用小量程,分度值为0.02A,电流为0.2A,由欧姆定律,此时电路中的电阻R应为
(5)[5]根据图丙知, 电阻的电流与电阻之积为
UV=IR=0.5A×5Ω=2.5V
……
0.25A×10Ω=2.5V
0.1A×25Ω=2.5V
电流与电阻之积为一定值,得出的结论是:电压一定时,通过导体中的电流跟导体的电阻成反比。
3、见解析
【详解】
(1)研究电流与导体的电阻的关系需要控制定值电阻两端电压一定,故滑动变阻器要与定值电阻串联,电压表测定值电阻两端电压,如图所示
(2)实验步骤
①按图连接好实验电路,图中定值电阻R的值为5Ω,闭合开关前将电流表和电压表调零,使滑动变阻器接入电路部分的阻值最大;
②闭合开关,移动滑动变阻器的滑片P使电压表示数为合适的值U,将电阻R的阻值和电流表的示数I填入表格;
③断开开关,用10Ω的定值电阻替换电路中5Ω的电阻,闭合开关后调节滑片P使电压表的示数仍为U,将电阻R的值和电流表的示数I填入表格;
④重复③的步骤,分别将15Ω、20Ω、25Ω和30Ω的电阻接入电路,将电阻R的值和电流表的示数I填入表格;
⑤分析记录的实验数据,得出实验结论。
(3)实验记录表格
电阻R/Ω 5 10 15 20 25 30
电流I/A
