难点解析沪科版九年级物理第十五章探究电路综合测试练习题（含答案）

沪科版九年级物理第十五章探究电路综合测试
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）
一、单选题（10小题，每小题3分，共计30分）

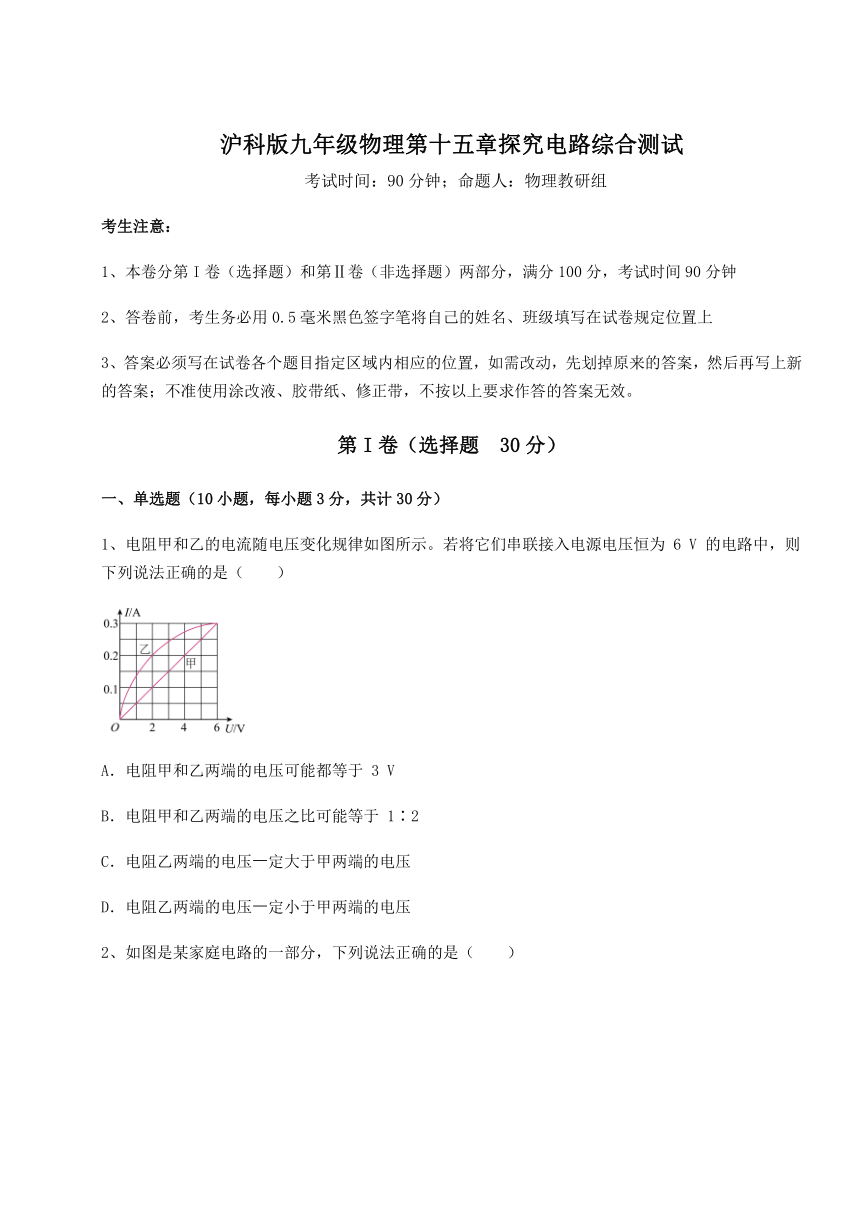

1、电阻甲和乙的电流随电压变化规律如图所示。若将它们串联接入电源电压恒为 6 V 的电路中，则下列说法正确的是（　　）
A．电阻甲和乙两端的电压可能都等于 3 V
B．电阻甲和乙两端的电压之比可能等于 1∶2
C．电阻乙两端的电压 定大于甲两端的电压
D．电阻乙两端的电压 定小于甲两端的电压

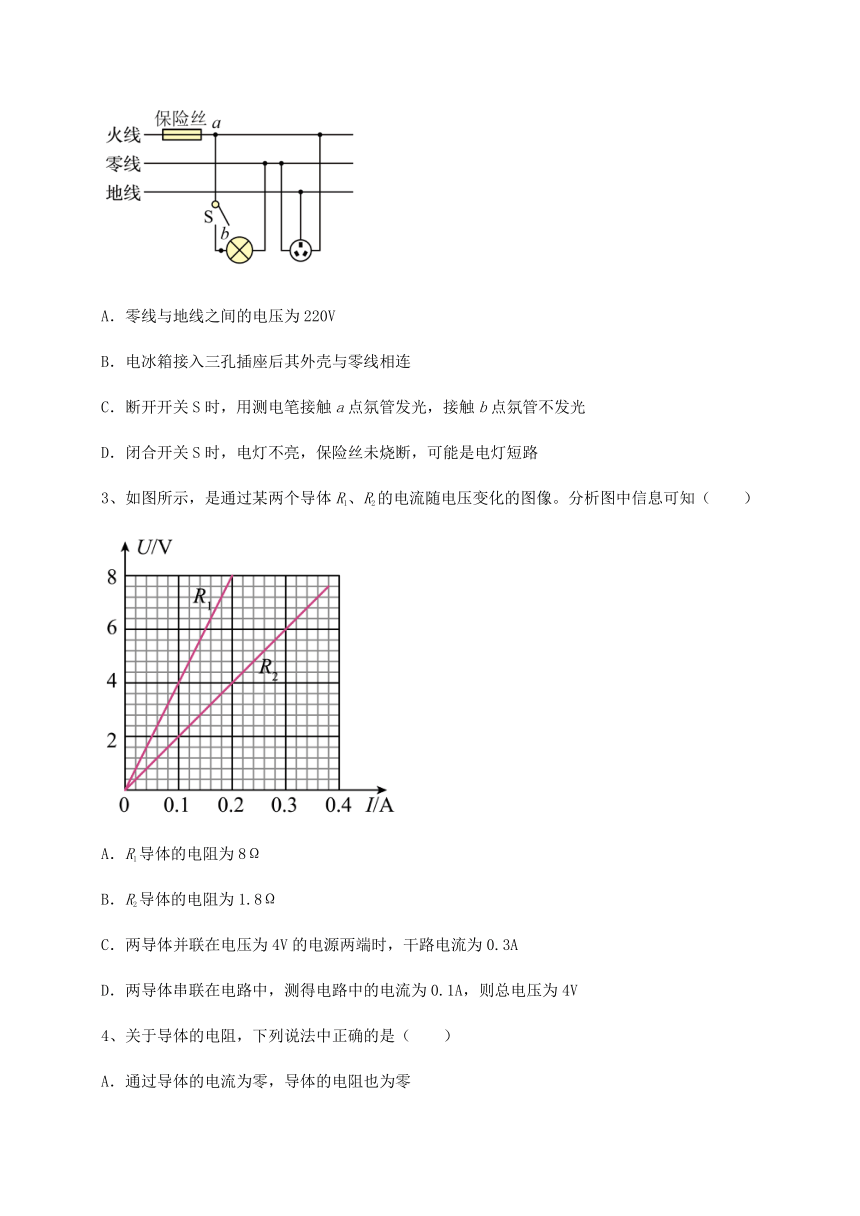

2、如图是某家庭电路的一部分，下列说法正确的是（　　）
A．零线与地线之间的电压为220V
B．电冰箱接入三孔插座后其外壳与零线相连
C．断开开关S时，用测电笔接触a点氛管发光，接触b点氛管不发光
D．闭合开关S时，电灯不亮，保险丝未烧断，可能是电灯短路
3、如图所示，是通过某两个导体R1、R2的电流随电压变化的图像。分析图中信息可知（　　）
A．R1导体的电阻为8Ω
B．R2导体的电阻为1.8Ω
C．两导体并联在电压为4V的电源两端时，干路电流为0.3A
D．两导体串联在电路中，测得电路中的电流为0.1A，则总电压为4V
4、关于导体的电阻，下列说法中正确的是（　　）
A．通过导体的电流为零，导体的电阻也为零
B．导体两端的电压为零，导体的电阻也为零
C．锰铜丝的电阻比铜丝的电阻大
D．材料和长度均相同的两条导线，相同温度下横截面积较大的电阻较小
5、将一只定值电阻接在6V的电源上，通过的电流为1A，若把它接在12V的电路中，则通过它的电流为（　　）
A．6A B．1.5A C．3A D．2A

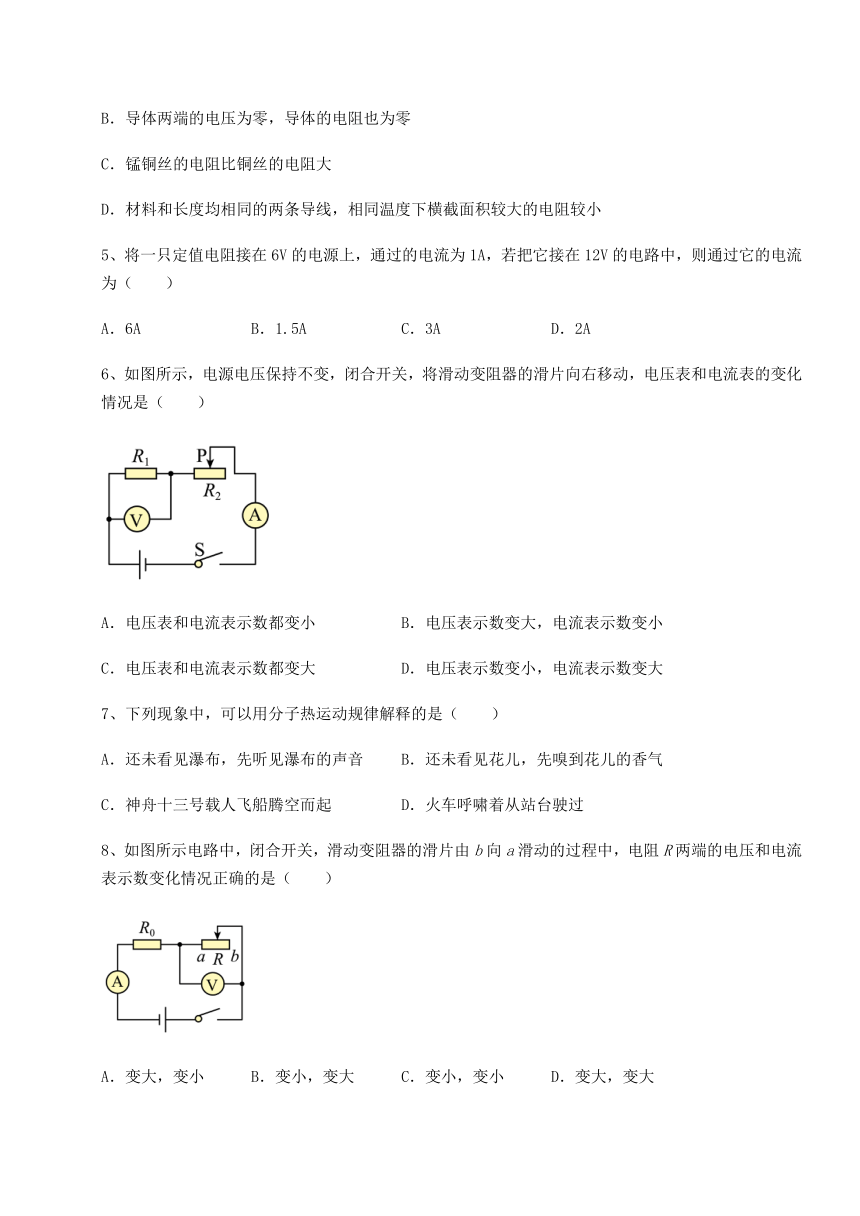

6、如图所示，电源电压保持不变，闭合开关，将滑动变阻器的滑片向右移动，电压表和电流表的变化情况是（　　）
A．电压表和电流表示数都变小 B．电压表示数变大，电流表示数变小
C．电压表和电流表示数都变大 D．电压表示数变小，电流表示数变大
7、下列现象中，可以用分子热运动规律解释的是（　　）
A．还未看见瀑布，先听见瀑布的声音 B．还未看见花儿，先嗅到花儿的香气
C．神舟十三号载人飞船腾空而起 D．火车呼啸着从站台驶过
8、如图所示电路中，闭合开关，滑动变阻器的滑片由b向a滑动的过程中，电阻R两端的电压和电流表示数变化情况正确的是（　　）
A．变大，变小 B．变小，变大 C．变小，变小 D．变大，变大

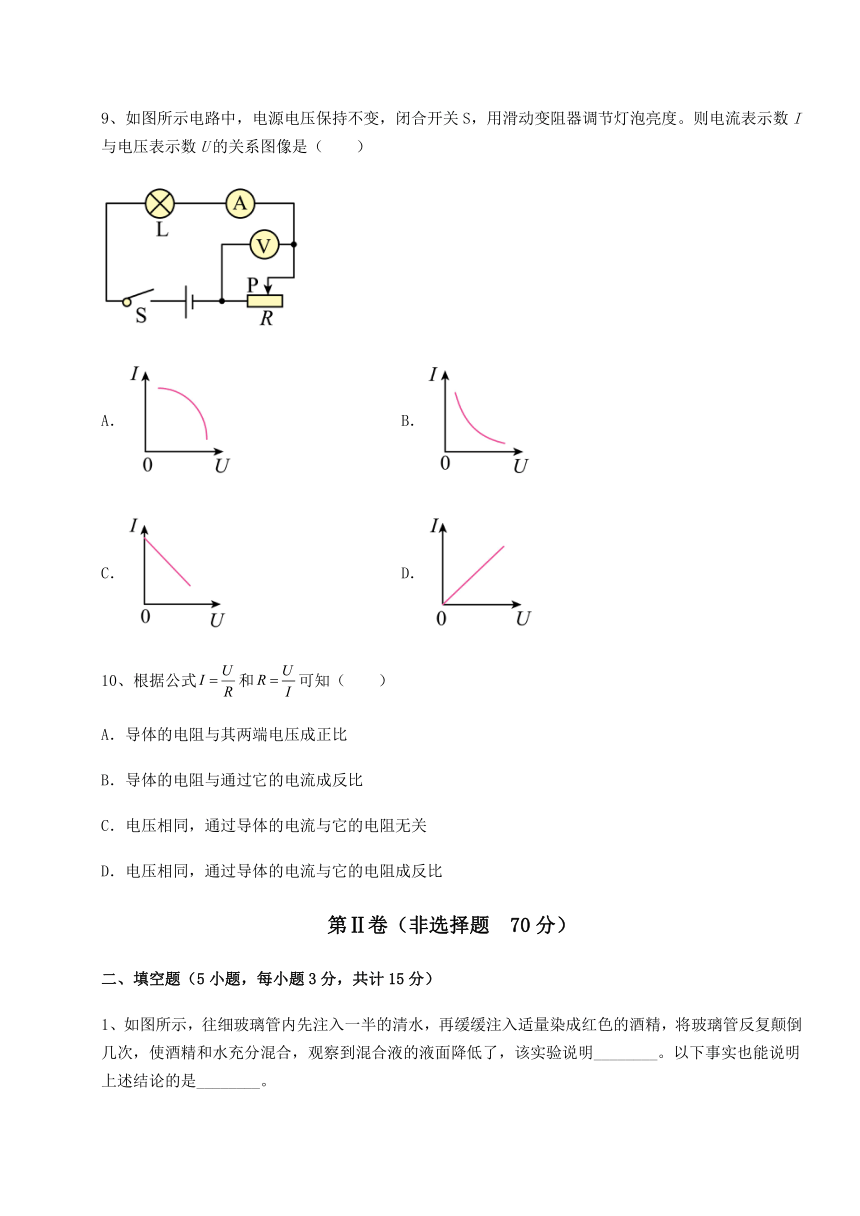

9、如图所示电路中，电源电压保持不变，闭合开关S，用滑动变阻器调节灯泡亮度。则电流表示数I与电压表示数U的关系图像是（　　）
A． B．
C． D．
10、根据公式和可知（　　）
A．导体的电阻与其两端电压成正比
B．导体的电阻与通过它的电流成反比
C．电压相同，通过导体的电流与它的电阻无关
D．电压相同，通过导体的电流与它的电阻成反比
第Ⅱ卷（非选择题 70分）
二、填空题（5小题，每小题3分，共计15分）

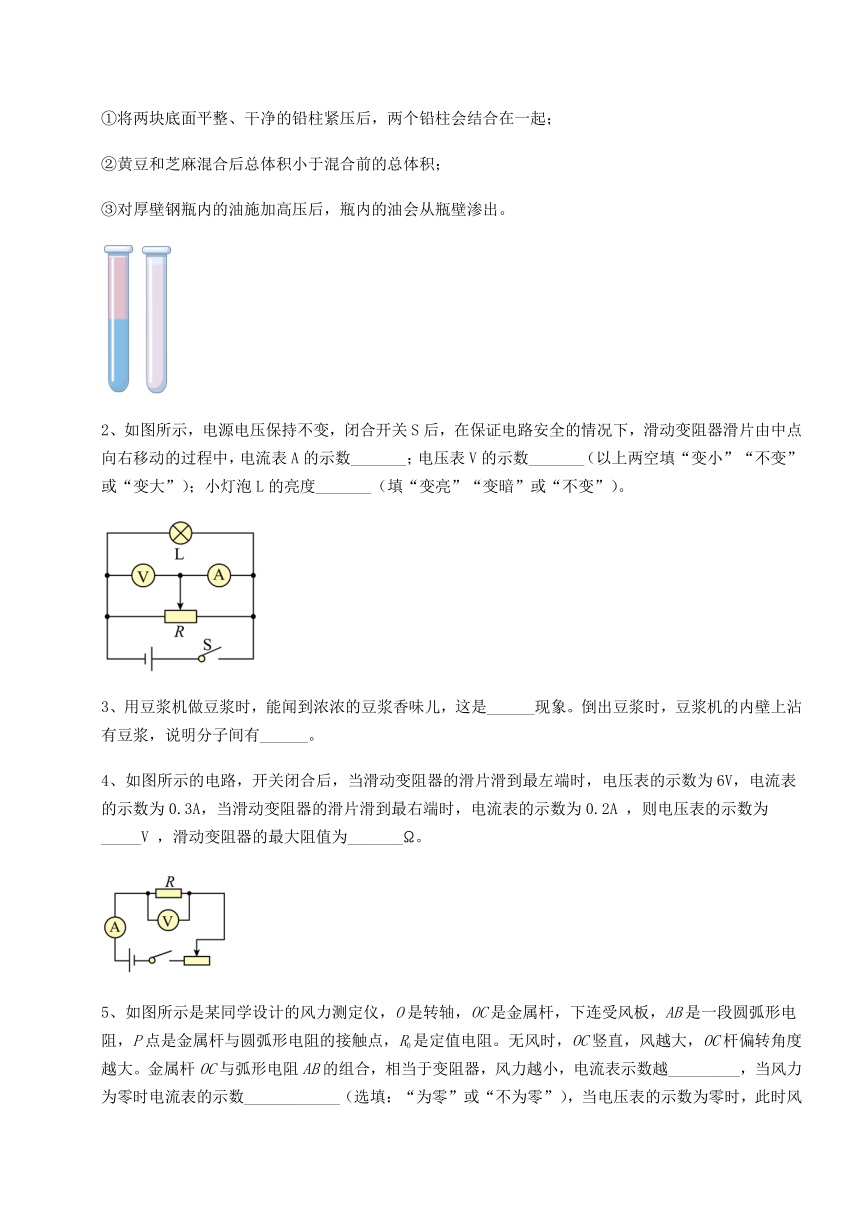

1、如图所示，往细玻璃管内先注入一半的清水，再缓缓注入适量染成红色的酒精，将玻璃管反复颠倒几次，使酒精和水充分混合，观察到混合液的液面降低了，该实验说明________。以下事实也能说明上述结论的是________。
①将两块底面平整、干净的铅柱紧压后，两个铅柱会结合在一起；
②黄豆和芝麻混合后总体积小于混合前的总体积；
③对厚壁钢瓶内的油施加高压后，瓶内的油会从瓶壁渗出。
2、如图所示，电源电压保持不变，闭合开关S后，在保证电路安全的情况下，滑动变阻器滑片由中点向右移动的过程中，电流表A的示数_______；电压表V的示数_______（以上两空填“变小”“不变”或“变大”）；小灯泡L的亮度_______（填“变亮”“变暗”或“不变”）。
3、用豆浆机做豆浆时，能闻到浓浓的豆浆香味儿，这是______现象。倒出豆浆时，豆浆机的内壁上沾有豆浆，说明分子间有______。
4、如图所示的电路，开关闭合后，当滑动变阻器的滑片滑到最左端时，电压表的示数为6V，电流表的示数为0.3A，当滑动变阻器的滑片滑到最右端时，电流表的示数为0.2A ，则电压表的示数为_____V ，滑动变阻器的最大阻值为_______ 。
5、如图所示是某同学设计的风力测定仪，O是转轴，OC是金属杆，下连受风板，AB是一段圆弧形电阻，P点是金属杆与圆弧形电阻的接触点，R0是定值电阻。无风时，OC竖直，风越大，OC杆偏转角度越大。金属杆OC与弧形电阻AB的组合，相当于变阻器，风力越小，电流表示数越_________，当风力为零时电流表的示数____________（选填：“为零”或“不为零”），当电压表的示数为零时，此时风力______________（选填“最大”或“最小”）。
三、计算题（5小题，每小题8分，共计40分）
1、如图甲所示，R是压敏电阻，其阻值随压力的变化而改变，R0为定值电阻，闭合开关S，改变R上压力大小，两电表示数之间的关系图象如图乙所示。求：
（1）当电流表示数为0.2A时压敏电阻R的阻值；
（2）定值电阻R0的阻值。
2、在图所示的电路中，电源电压保持不变，电阻R1的阻值为12欧，滑动变阻器R2标有“100欧 l安”字样。闭合开关S，移动滑片P至某位置时，电流表示数为0.5安。
（1）求此时电阻R1两端的电压U1；
（2）现将一个电压表正确接入电路。闭合开关S，移动滑片P，在电路安全工作的情况下，电压表示数的变化范围为6伏~15伏；
（a）请指出电压表接入的位置，并说明理由；
（b）求最小电流I最小。
3、在图（a）所示的电路中，电源电压为10V且保持不变，滑动变阻器R2上标有“3A”字样，且滑片P在最大阻值处。闭合开关S，电流表A1示数为2A，电流表A的示数如图（b）所示。
① 求电阻R1的阻值。
② 移动变阻器滑片P，在保证电路中各元件不损坏的情况下，求连入电路R2的阻值范围。
4、如图所示，将滑动变阻器的滑片P移向M端，闭合开关S，电流表有示数为1.0A，电压表的示数为6V；滑片P移至N端，闭合开关S，电压表的示数为2V.求：
（1）电源的电压；
（2）电阻R0的阻值；
（3）滑动变阻器的最大阻值。
5、如图所示的电路中，已知R1=20Ω，R2=30Ω，当S闭合后，电流表示数为0.3A，请计算：
（1）电源电压；
（2）通过R2的电流。
四、实验探究（3小题，每小题5分，共计15分）
1、小明在做“探究电流与电阻关系”的实验中：
（1）请你按照图甲的电路图，以笔画线代替导线，将图乙未连接好的电路连接完整______。
（2）实验前，滑动变阻器的滑片应置于______（选填“A”或“B”）端，目的是______。
（3）连接电路后，闭合开关，移动滑动变阻器滑片P，发现电压表、电流表均有示数，但示数较小，无论怎样移动滑片，两电表示数均无变化，产生这一故障的原因可能是______。
（4）排除故障后，当电压表的示数为1.5V时，电流表的示数如图丁所示，则通过定值电阻的电流大小为 _____A，它的阻值是______Ω。
（5）用5Ω的电阻做完实验后，滑动变阻器滑片P不动；若将5Ω电阻换成10Ω电阻进行实验时，滑动变阻器滑片P应向______（选填“A”或“B”）调节，并保持电压表示数为______V不变，读出电流大小为0.15A。
（6）由此得到结论：电压一定时，______。
2、小龙在实验室用如图所示的电路进行“探究电流与电压、电阻的关系”，实验器材：电源、开关、导线若干，滑动变阻器铭牌上有“20Ω 1A”字样，四个定值电阻的阻值分别为5Ω、10Ω、15Ω、20Ω。相关操作步骤如下：
（1）连接完电路，小龙将电源电压调节为3V，把滑片移到阻值最大端后闭合开关；
（2）探究电流与电压的关系时，小龙通过调节滑动变阻器的滑片P，测出定值电阻R两端的电压和对应的电流如下表所示。老师检查后，给他指出某次数据不是真实的实验数据，不真实的数据是第______次；
实验次数 1 2 3 4
电压U/V 0.5 1.0 1.5 2.0
电流I/A 0.1 0.2 0.3 0.4
分析表中数据，可以得到的结论是：当导体的电阻一定时，通过导体的电流与导体两端的电压成______（选填“正比”或“反比”）；
（3）在进行探究电流与电阻关系的实验时，小龙先将5Ω的定值电阻接入电路，闭合开关适当移动滑片后，记录电流表的示数为0.2A。再用10Ω的定值电阻替换5Ω的定值电阻接入电路，闭合开关后电压表示数将______（选填“变大”、“不变”或“变小”），他需将滑片P向______（选填“右“或“左”）移动，使电压表的示数U0=______V，再记录下电流表的示数；小龙继续用15Ω的定值电阻替换10Ω的定值电阻，闭合开关后调节滑动变阻器，发现电压表示数始终不能调节为U0。为了用四个定值电阻都能顺利完成探究，小龙想到了如下调整方案，你认为可行的是______（多选，填写字母番号）；
A．如果只调整电压表的示数，则应控制电压表示数U0的范围为1.5V～3V
B．如果只更换滑动变阻器，则更换的滑动变阻器最大阻值不小于40Ω
C．如果只调节电源电压，则电源电压调节的范围是1V～2V
（4）小龙完成上述实验后，将如图所示电路中的电源电压调节为6V不变，再将定值电阻换接为电阻箱R0（阻值只能在0≤R0≤100Ω范围内进行调节），其它器材及连接情况均不变（滑动变阻器最大阻值20Ω，电压表量程0～3V，电流表量程0～0.6A）。若闭合开关后，在移动滑片P的过程中，电流表示数均能调节到0.2A。在确保电路安全的情况下，在调节电阻箱及移动滑片P的过程中，电阻箱R0的阻值调节范围为______Ω，滑动变阻器两端的最大电压为______V。
3、如图，小郑指导某物理小组用“伏安法”测未知电阻的阻值。
　　
（1）小云先把滑动变阻器的滑片P移至图中______（选填“A”或“B”）处，然后再闭合开关，发现电流表示数为零，但电压表有示数，故障可能是待测电阻Rx______（选填“短路”或“开路”）；
（2）小云排除故障后，用滑动变阻器调节接入电路中的电阻，对应每次变化各测一次电流值和相应的电压值并记录到表格中。有一次测量电流表的指针如图乙所示，其示数为______A；另一次测量电压表的指针如图丙所示，其示数为______V。小云根据几组实验数据计算出Rx的值，为了进一步减小误差，绘制了Rx的U-I图象；
（3）另一组的小彬用相同的器材进行实验，并根据自己所记录的实验数据绘制了如图丁所示的U-I图象，小云发现小彬绘制的U-I图象和自己绘制的U－I图象不同，你认为其原因是小彬______，小云根据小彬的U-I图象也可以计算出待测电阻Rx=______Ω（实验过程中电源电压保持不变）。
-参考答案-
一、单选题
1、D
【详解】
A．因串联电路中电流处处相等，而由图中可知，当电阻甲、乙两端电压均为3V时，流过两电阻的电流不相等，故可知电阻甲和乙两端的电压不可能都等于3V，故A错误；
B．由题意可知，甲、乙两端电压小于6V，由图中可知，当流过两电阻的电流相同时，电阻甲两端电压始终大于电阻乙两端电压，可知电阻甲两端电压和电阻乙两端电压不可能等于1∶2，故B错误；
CD．因甲、乙两端电压小于6V，由图中可知，当流过两电阻的电流相同时，电阻乙两端电压始终小于电阻甲两端电压，故C错误，D正确。
故选D。
2、C
【详解】
A．零线与地线之间的电压为0V，故A错误；
B．电冰箱接入三孔插座后其外壳应与地线相连，故B错误；
C．断开开关S时，a点可看作在火线上，b点看作在零线上，所以用测电笔接触a点氛管发光，接触b点氛管不发光，故C正确；
D．若电灯短路，则电路中电流会过大，保险丝会烧断，所以闭合开关S时，电灯不亮，保险丝未烧断，不可能是因为电灯短路，故D错误。
故选C。
3、C
【详解】
AB．由图象知，在电阻两端电压都是4V时，通过电阻R1的电流为I1=0.1A，通过乙电阻R2的电流为I2=0.2A。所以两电阻的阻值分别为
故AB不符合题意；
C．两导体并联在电压为4V的电源两端时，因并联电路中干路电流等于各支路电路之和，所以，干路电流为
I=I1+I2=0.1A+0.2A=0.3A
故C符合题意；
D．由图可知，两导体串联在电路中，测得电路中的电流为0.1A，因串联电路中总电阻等于各分电阻之和，所以，串联电路两端的总电压
U=I(R1+R2)=0.1A×(40Ω+20Ω)=6V
故D不符合题意。
故选C。
4、D
【详解】
AB．电阻是导体本身的性质，决定于自身的材料、长度、横截面积和温度，与电流、电压等外界因素无关，故AB错误；
C．导体的电阻除了与导体的材料有关，还与导体的长度和横截面积有关，因此不能只以导体的材料判断导体电阻的大小，故C错误；
D．材料和长度均相同的两条导线，相同温度下横截面积较大的电阻较小，故D正确。
故选D。
5、D
【详解】
根据欧姆定律，求得导体的电阻为
若把它接在12V的电路中，电阻不变，仍为6Ω，则通过它的电流为
D正确。
故选D。
6、A
【详解】
CD．由电路图知道，R1与R2串联，电压表测R1两端的电压，电流表测电路中的电流，将滑动变阻器的滑片向右移动，接入电路中的电阻变大，电路中的总电阻变大，由知道，电路中的电流变小，即电流表的示数变小，故CD错误；
AB．由U＝IR知道，R1两端的电压变小，故电压表的示数变小，故A正确、B错误。
故选A。
7、B
【详解】
A．还未看见瀑布，先听见瀑布的声音，说明空气能传播声音，故A不符合题意；
B．还未看见花儿，先嗅到花儿的香气，是因为有花香的“原子”飘到我们鼻子里，说明分子永不停息地做无规则运动，故B符合题意；
C．神舟十三号载人飞船腾空而起，载人飞船的运动状态发生改变，说明载人飞船受到力的作用，故C不符合题意；
D．以站台为参照物，火车相对于站台的位置发生了改变，故看到火车呼啸着从站台驶过，故D不符合题意。
故选B。
8、B
【详解】
由电路图可知，R0与R串联，电压表V测R两端的电压，电流表测电路中的电流；滑动变阻器的滑片由b向a滑动的过程中，滑动变阻器接入电路中的电阻变小，电路中的总电阻变小，由可知，电路中的电流变大，即电流表的示数变大；由U＝IR可知，R0两端的电压变大，因串联电路中总电压等于各分电压之和，所以，滑动变阻器R两端的电压变小，即电压表的示数变小。
故选B。
9、C
【详解】
根据题意，R与L串联，根据串联电路电压的规律及欧姆定律可得电流为
即电路中电流表的示数I与电压表示数U是一次项系数为负的一次函数关系，如图所示，ABD不符合题意，C符合题意。
故选C。
10、D
【详解】
AB．导体的电阻取决于导体本身的材料、长度、横截面积和温度，与导体两端的电压、通过导体的电流无关，故AB不符合题意；
CD．根据可知，当电压一定时，通过导体的电流与导体的电阻成反比，故C不符合题意，D符合题意。
故选D。
二、填空题
1、分子间有间隙 ③
【详解】
[1]酒精和水充分混合，观察到混合液的液面降低，总体积减小，说明分子间有间隙。
[2]①将两块底面平整、干净的铅柱紧压后，两个铅柱会结合在一起，说明分子间有引力，故①不符合题意；
②黄豆和芝麻混合后总体积小于混合前的总体积，说明黄豆和芝麻颗粒间有空隙，故②不符合题意；
③对厚壁钢瓶内的油施加高压后，瓶内的油会从瓶壁渗出，说明分子间有间隙，故③符合题意。
故选③。
2、变小 不变 不变
【详解】
[1][2]由图可知，灯泡与滑动变阻器并联在电路中，电压表测电源的电压，电流表测通过滑动变阻器的电流；因电源电压保持不变，所以滑片向右移动时电压表的示数不变；滑片由中点向右移动的过程中，滑动变阻器接入电路的电阻变大，根据欧姆定律可知，通过滑动变阻器的电流变小，即电流表的示数变小。
[3]由于并联电路中各支路互不影响，所以滑片向右移动时，则灯泡的亮度不变。
3、扩散 引力
【详解】
[1]不同的物质在相互接触时，物质互相进入对方的现象叫做扩散，扩散现象说明分子在不停地做无规则运动。
[2]倒出豆浆时，豆浆机的内壁上沾有豆浆，说明分子间有引力，沾在了豆浆机的内壁上。
4、4V 10
【详解】
[1]当滑动变阻器的滑片滑到最左端时，电路中只接入定值电阻R，因此电压表示数既是定值电阻两端电压，也是电源电压，电流表示数为通过定值电阻的电流，所以定值电阻的阻值
当滑动变阻器的滑片滑到最右端时，定值电阻和滑动变阻器串联，滑动变阻器接入最大阻值，此时电路中电流为0.2A，则定值电阻R两端的电压为
U=I′R=0.2A×20Ω=4V
[2]根据题意可知，定值电阻R和滑动变阻器RP的总电阻为
则滑动变阻器的最大阻值
RP=R总-R=30Ω-20Ω=10Ω
5、小 不为零 最大
【详解】
[1]由图可知，变阻器和R0串联，电压表测量变阻器两端的电压，电流表测量电路中的电流，风力越小，OC杆偏转的角度越小，BP段越大，电阻变大，电路的总电阻越大，电源电压不变，由可知，电路中的电流越小，电流表的示数越小。
[2]当风力为零时，OC是竖直的，连入电路的电阻是AB段，连入电路的电阻最大，电路的总电阻最大，电源电压不变，由可知，电路中的电流最小，电流表的示数最小，但不为零。
[3]当电压表的示数为零时，则变阻器连入电路的电阻为零，OC杆偏转的角度最大，说明风力最大。
三、计算题
1、（1）20Ω；（2）10Ω
【详解】
解（1）由电路图可知，R与R0串联，电压表测压敏电阻R两端的电压，电流表测电路中的电流，由图乙可知，当电流表示数为0.2A时，UR＝4V，由可得
R＝＝＝20Ω
（2）根据串联电路中总电压等于各分电压之和和可得电源电压
U＝UR+IR0＝4V+0.2A×R0
由图乙可知，当UR′＝1V时，电路中的电流I′＝0.5A，则电源的电压
U＝UR′+I′R0＝1V+0.5A×R0
因电源的电压不变，所以
4V+0.2A×R0＝1V+0.5A×R0，
解得：R0＝10Ω。
答：（1）当电流表示数为0.2A时压敏电阻R的阻值为20Ω；
（2）定值电阻R0的阻值为10Ω。
2、（1）6V；（2）（a）并联在滑动变阻器两端，理由见解析；（b）0.25A
【详解】
解：（1）此时电阻R1两端的电压U1
（2）（a）闭合开关S，移动滑片P，在电路安全工作的情况下，电压表示数的变化范围为6伏~15伏，若电压表并联在定值电阻两端，根据滑动变阻器可知，电路中允许的最大电流为1A，定值电阻的阻值为12Ω，此时电压表的示数为
与题意电压表示数的变化范围为6伏~15伏不符，故舍去，故电压表并联在滑动变阻器两端。
（b）根据滑动变阻器可知，最大的电流为1A，电源电压一定，则此时电路中的总电阻是最小的，滑动变阻器的电阻也是最小，根据串联分压可知，此时滑动变阻器的电压也是最小，故最小电压为6V，则电源电压为
根据串联分压，滑动变阻器的阻值越大，电压表的示数越大，最大示数为15V，此时的总电阻最大，则此时的电流为
答：（1）电阻R1两端的电压U1为6V；
（2）（a）电压表并联在滑动变阻器两端；
（b）电压表最小电流I最小为。
3、①5Ω；②10Ω~50Ω
【详解】
解：①如图两电阻并联，A1在支路，测R1的电阻，A在干路，测干路电流，电阻R1的阻值
②当电流表示数时，阻值最大，通过滑动变阻器R2的最小电流
的最大阻值
当电流表示数时，阻值最小，通过滑动变阻器R2的最大电流
的最大阻值
所以的阻值范围为。
答：① 电阻R1的阻值为5Ω；
② 移动变阻器滑片P，在保证电路中各元件不损坏的情况下，连入电路R2的阻值范围为10Ω~50Ω。
4、（1）6V；（2）6Ω；（3）12Ω
【详解】
解：（1）将滑动变阻器的滑片P移向M端时，电路为R0的简单电路，由电压表的示数可知，电源的电压；
（2）此时电路中的电流为1.0A，由可得，电阻R0的阻值
（3）滑片P移至N端，滑动变阻器和电阻R0串联，滑动变阻器两端的电压
通过电路的电流
解得滑动变阻器的电阻
答：（1）电源的电压为6V；
（2）电阻R0的阻值为6Ω；
（3）滑动变阻器的最大阻值为12Ω。
5、（1）6V；（2）0.2A
【详解】
解：由电路图可知，R1与R2并联，电流表测通过R1的电流。
（1）因并联电路中各支路两端的电压相等，故由欧姆定律可得，电源的电压为
U=U2=U1=I1R1=0.3A×20Ω=6V
（2）由欧姆定律可得，通过R2的电流为
答：（1）电源电压为6V；
（2）通过R2的电流为0.2A。
四、实验探究
1、 B 保护电路 滑动变阻器同时接下接线柱 0.3 5 B 1.5 电流与电阻成反比
【详解】
（1）[1]由电路图可知，滑动变阻器串联接入电路，且滑动变阻器按一上一下原则接入，如下图所示：
（2）[2][3]实验前，为保护电路，滑动变阻器的滑片应滑到阻值最大处，故由电路图可知，滑动变阻器的滑片应置于B端。
（3）[4]由题意可知，电流表有示数，则电路处于通路状态，但无论怎样移动滑片，两电表示数均无变化，则说明滑动变阻器失去调节电阻功能，故原因可能是滑动变阻器同时接入了两个下接线柱。
（4）[5][6]由图丁可知，电流表接小量程，故可知通过定值电阻的电流大小为I=0.3A，由欧姆定律可得，定值电阻的阻值为
（5）[7][8]要探究电流与电阻的关系，则应控制电阻两端电压不变，故可知将5Ω电阻换成10Ω电阻进行实验时，应控制10Ω电阻两端电压保持1.5V不变，由串联电路电阻等比例分压可知，此时应增大滑动变阻器接入电路中的阻值，故应将滑动变阻器的滑片P向B端调节，保持电压表示数为1.5V不变。
（6）[9]由实验数据可知，当电阻两端电压不变时，电阻的阻值与流过电阻的电流的乘积不变，即电压一定时，电流与电阻成反比。
2、1 正比 变大 左 1 ABC 10~15Ω 4
【详解】
（2）[1][2]第一次数据是编造的，因为当电流为0.1A时，电源电压为3V，则总电阻为
定值电阻的阻值为
则此时滑动变阻器的阻值为
而滑动变阻器的最大值只有20Ω，故第一次实验是编造的；分析表格中的数据可知，电压与电流之比是一个定值，故结论是当电阻一定时，电流与电压成正比。
（3）[3][4][5][6]根据串联分压，电阻变大，电阻两端的电压变大，故用10Ω的定值电阻替换5Ω的定值电阻接入电路，电压表示数变大；探究电流与电阻的关系，需要控制电压不变，而此时电压表的示数变大，故他需将滑片P向左移动，让滑动变阻器接入的阻值变大，分担更多的电压；当电阻为5Ω时，电流为0.2A，说明电阻两端的电压为
探究电流与电阻的关系，一定要控制电压不变，故更换10Ω的电阻后，也需要电阻两端的电压变为1V；为了使4个电阻都完成实验可以采取下列方式
A．如果只调整电压表的示数，则应控制电压表示数U0的范围为1.5V时，滑动变阻器两端的电压也为1.5V，那么电阻和滑动变阻器接入阻值之比为
当定值电阻为20Ω时，滑动变阻器也可以为20Ω，可以完成实验，当控制电压表示数U0的范围为3V时，不需要滑动变阻器即可完成实验，故A符合题意；
B．如果只更换滑动变阻器，根据电阻之比等于电压之比，滑动变阻器和定值电阻的比值是一个定值，该定值为
由于定值电阻最大为20Ω，故也需要一个更大的滑动变阻器，滑动变阻器的阻值为
整理可得
故B符合题意；
C．如果只调节电源电压，将电源电压调节为1V，可以直接实验，不需要使用滑动变阻器，若将电源调节为2V，则滑动变阻器需要分担1V的电压，即定值电阻与滑动变阻器的电压之比为，那么电阻之比也为，当定值电阻为20Ω，滑动变阻器也为20Ω，刚好完成实验，故C符合题意。
故选ABC。
（4）[7][8]电阻箱R0与滑动变阻器串联，电压表并联在定值电阻两端，若闭合开关后，在移动滑片P的过程中，电流表示数均能调节到0.2A，说明此时的总电阻能够达到
滑动变阻器的最大值为20Ω，故电阻箱的最小值为
当电阻箱的阻值变大时，电压表的示数变大，根据电压表的量程可知，电压表的最大示数为3V，而电源电压为6V，那么滑动变阻器分担的电压为
若闭合开关后，在移动滑片P的过程中，电流表示数均能调节到0.2A，则此时总电阻为30Ω，根据串联分压，电压之比即为电阻之比，那么此时电阻箱的阻值为
故电阻箱能够调节的范围为10~15Ω；当滑动变阻器的阻值最大为20Ω，此时电阻箱的阻值最小，最小值为10Ω，且此时的电流为0.2A，则滑动变阻器两端的最大电压为
3、B 开路 0.28 2.6 把电压表并在滑动变阻器两端 10
【详解】
（1）[1]连接电路前，开关必须断开，电路接通前，滑动变阻器的滑片P应该移至图中阻值最大处，即移至图中的B端。
[2]若待测电阻短路，电压表示数为0，不符合题意；若待测电阻断路，电流表示数为零，电压表串联在电路中测电源电压，电压表有示数，故电路中的一处故障是待测电阻Rx开路。
（2）[3]电流表的指针如图乙所示，电流表选用小量程，分度值为0.02A，其示数为0.28A。[4]电压表的指针如图丙所示，电压表接小量程，分度值为0.1V，其示数为2.6V。
（3）[5]待测电阻与变阻器串联，当变阻器连入电路的电阻变小时，电路的电流变大，根据U=IR，待测电阻的电压变大，由串联电路电压的规律，变阻器的电压变小，绘制的如图丁所示U-I图像的原因是：电压表并联在滑动变阻器的两端了。
[6]设电源电压为U根据串联电路的规律和欧姆定律，因待测电阻不变，待测电阻的值
代入数据
解得
