第十四章 探究欧姆定律
九年级物理沪粤版·上册
14.1　怎样认识电阻
第2课时 电阻器
授课人：XXXX

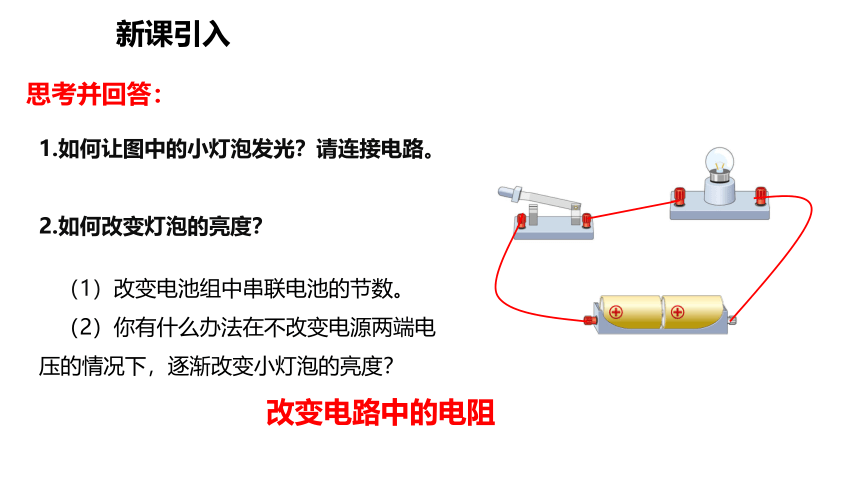

思考并回答：
1.如何让图中的小灯泡发光？请连接电路。
2.如何改变灯泡的亮度？
（1）改变电池组中串联电池的节数。
（2）你有什么办法在不改变电源两端电压的情况下，逐渐改变小灯泡的亮度？
改变电路中的电阻
新课引入

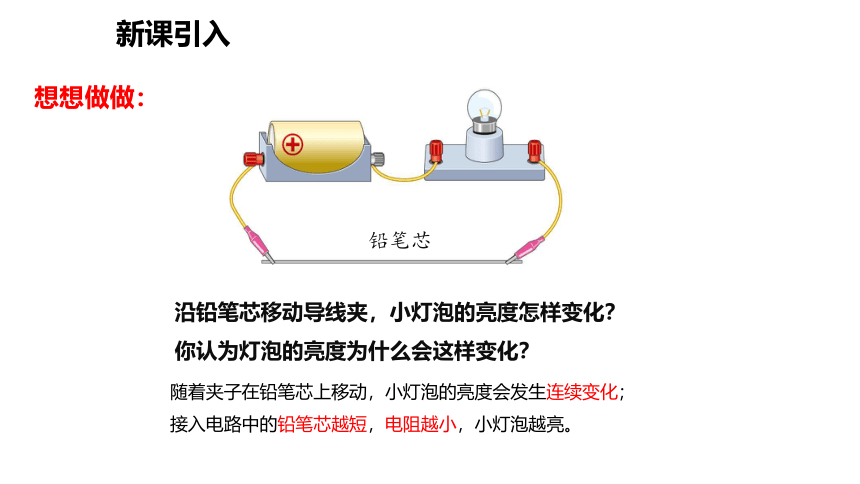

沿铅笔芯移动导线夹，小灯泡的亮度怎样变化？
你认为灯泡的亮度为什么会这样变化？
铅笔芯
想想做做：
随着夹子在铅笔芯上移动，小灯泡的亮度会发生连续变化；
接入电路中的铅笔芯越短，电阻越小，小灯泡越亮。
新课引入
新知讲解
三、电阻器

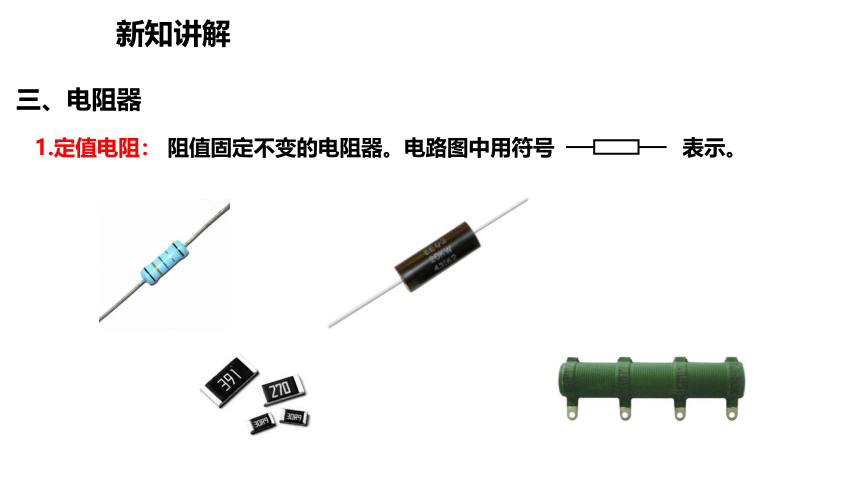

1.定值电阻：
阻值固定不变的电阻器。电路图中用符号 表示。
强化训练

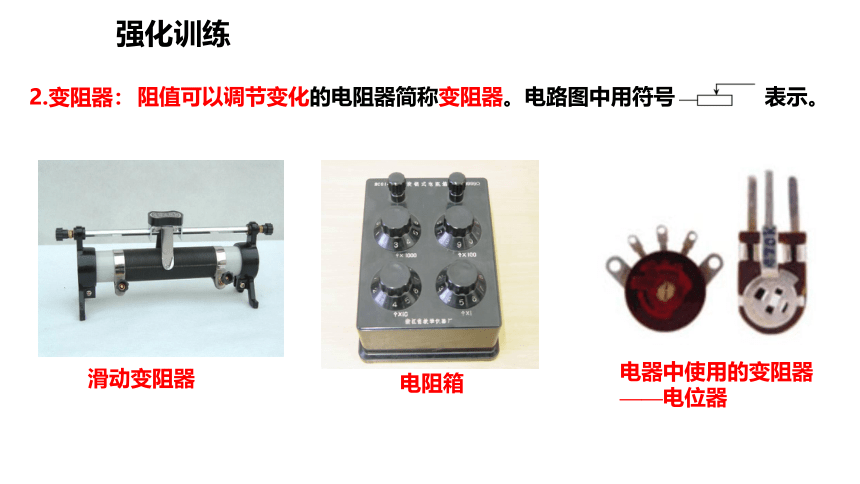

2.变阻器：
阻值可以调节变化的电阻器简称变阻器。电路图中用符号 表示。
　　滑动变阻器
电阻箱
电器中使用的变阻器
——电位器
新知讲解

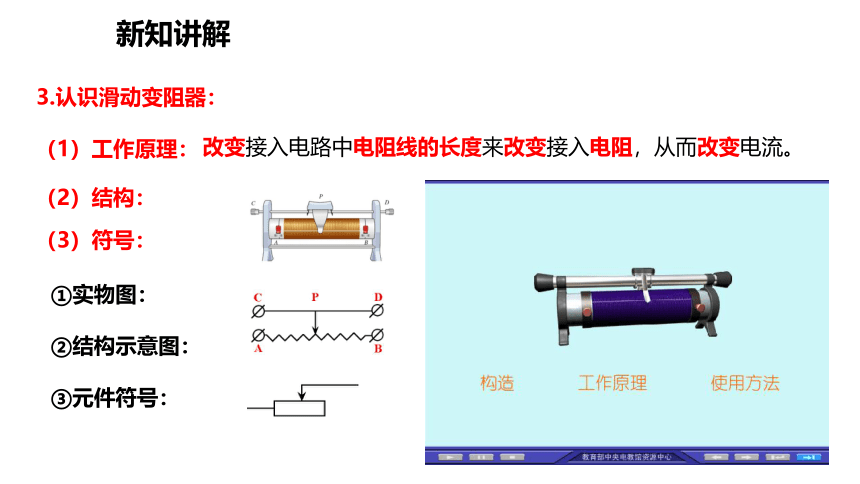

（1）工作原理：
改变接入电路中电阻线的长度来改变接入电阻，从而改变电流。
（2）结构：
（3）符号：
①实物图：
②结构示意图：
③元件符号：
3.认识滑动变阻器：

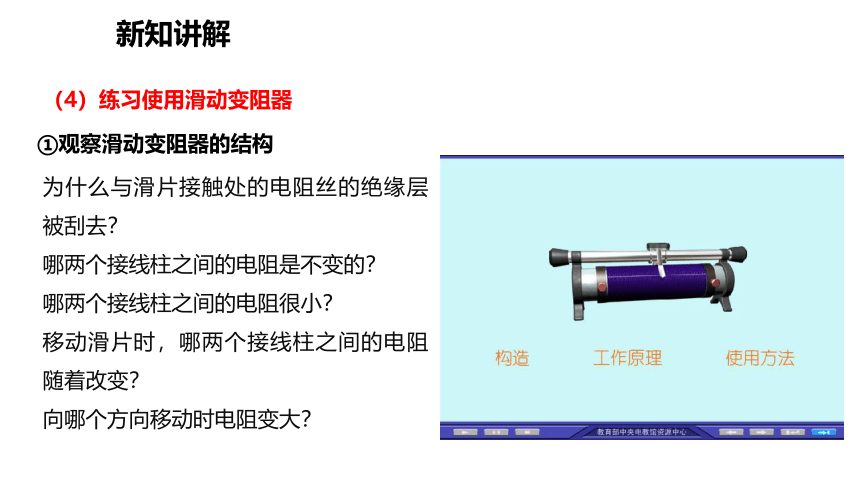

（4）练习使用滑动变阻器
①观察滑动变阻器的结构
为什么与滑片接触处的电阻丝的绝缘层被刮去？
哪两个接线柱之间的电阻是不变的？
哪两个接线柱之间的电阻很小？
移动滑片时，哪两个接线柱之间的电阻随着改变？
向哪个方向移动时电阻变大？
新知讲解
强化训练
观察滑动变阻器的结构及其标牌，回答下列问题：
（1）这个滑动变阻器的标示值是_______Ω，这个值指的是哪两个接线柱间的电阻？
（2）哪两个接线柱之间的电阻很小，几乎为零？
（3）滑片是怎样跟电阻丝接触的？
（4）当滑片向右滑动时，哪两个接线柱间的电阻变大？哪两个接线柱间的电阻变小？哪两个接线柱间的电阻不变？
200
A、B
C、D
滑片与刮去绝缘漆的电阻丝紧密接触。
AC、AD
BC、BD
AB、CD
新知讲解
（5）用滑动变阻器改变通过小灯泡的电流
①应该怎样连接电路，才能使滑动变阻器起到变阻的作用？
②要让小灯泡由暗变亮，接通电路前滑片应放在什么位置？接通电路后滑片应向哪边移动？
③要让小灯泡由亮变暗，接通电路前滑片应放在什么位置？接通电路后滑片应向哪边移动？
强化训练
(北京中考) 如图所示的电阻箱的示数是　_______　Ω。
2098
强化训练
请用笔画线表示接线，连接如图所示的电路，使滑动变阻器能够控制灯泡的亮度。在你连接的电路中，要使灯泡越来越亮，变阻器的滑片应该向哪个方向移动？
滑片应向左移动。
知识总结
巩固练习
1.(嘉兴中考) 如图是未连接完整的电路，若要求闭合开关后，滑动变阻器的滑片P向左移动时，灯泡变亮。则下列接法符合要求的是（ ）
A.M接A，N接D B.M接B，N接C
C.M接A，N接B D.M接C，N接D
A
2.(怀化中考) 如图所示，当滑片向左滑动时连入电路的电阻变大的是（　　）
D
巩固练习
巩固练习
3.(黄冈中考) 图甲为某可调节亮度台灯，图乙为其用于调光的电位器结构图，a、b、c是它的是三个接线柱，a、c分别与弧形电阻丝的两端相连，b与金属滑片相连，转动旋钮，滑片在弧形电阻丝上同向滑动即可调节灯泡亮度，下列分析正确的是（　　）
A.电位器与灯泡并联
B.电位器是通过改变接入电路中电阻丝的长度来改变灯泡亮度的
C.若只将a、c接入电路，顺时针转动旋钮时灯泡变亮
D.若只将b、c接入电路，顺时针转动旋钮时灯泡变暗
B
巩固练习
4.（白银中考）如图所示的电路中，有几根导线尚未连接，请用笔画线代替导线补上。补上后要求：⑴两灯泡并联；⑵电流表测灯L1的电流；⑶闭合开关后，向A端移动滑动变阻器的滑片P，两灯均变暗。
