第十三章 探究简单电路
13.6 探究串、并联电路中的电压

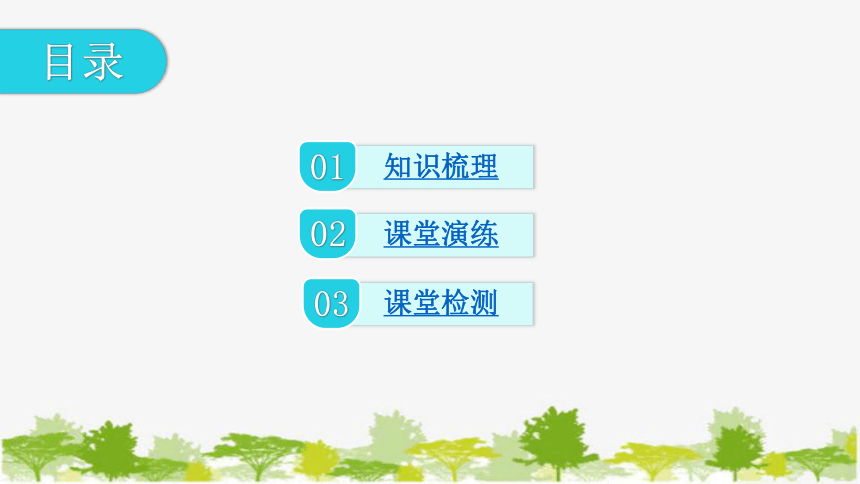

目录
01
知识梳理
02
课堂演练
03
课堂检测

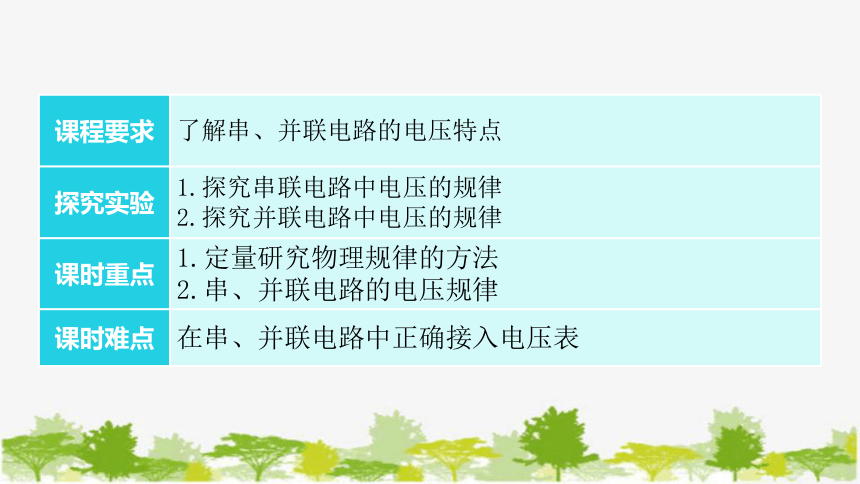

课程要求 了解串、并联电路的电压特点
探究实验 1.探究串联电路中电压的规律
2.探究并联电路中电压的规律
课时重点 1.定量研究物理规律的方法
2.串、并联电路的电压规律
课时难点 在串、并联电路中正确接入电压表
知识梳理

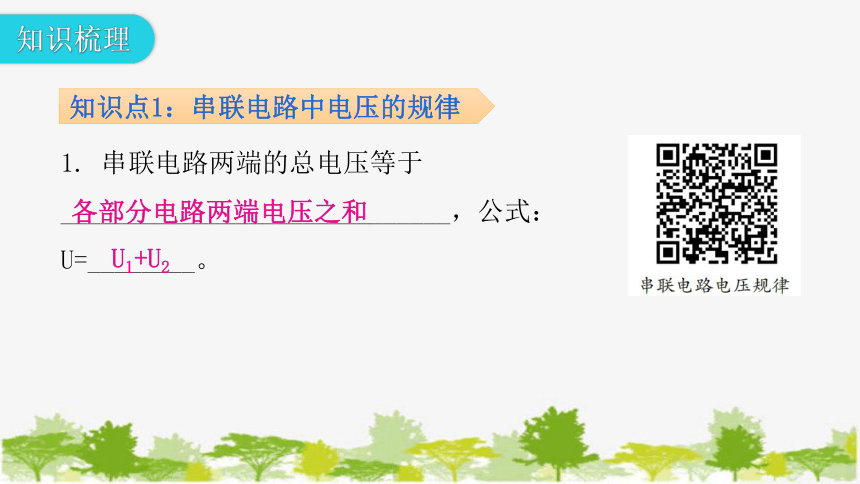

知识点1：串联电路中电压的规律
1. 串联电路两端的总电压等于_____________________________，公式：U=________。
各部分电路两端电压之和
U1+U2
知识点2：并联电路中电压的规律
2. 并联电路中，各支路两端电压________，
公式：U1________U2。
相等
=
课堂演练
知识点1：串联电路中电压的规律

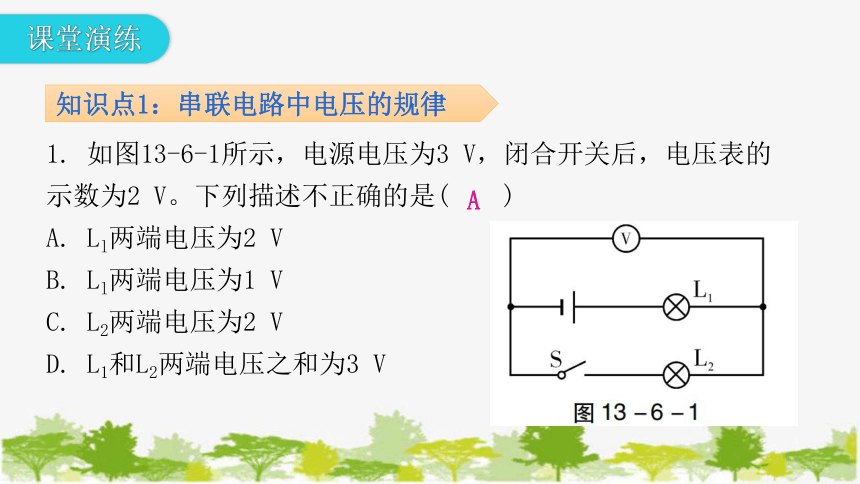

1. 如图13-6-1所示，电源电压为3 V，闭合开关后，电压表的示数为2 V。下列描述不正确的是(　　)
A. Ll两端电压为2 V
B. Ll两端电压为1 V
C. L2两端电压为2 V
D. L1和L2两端电压之和为3 V
A

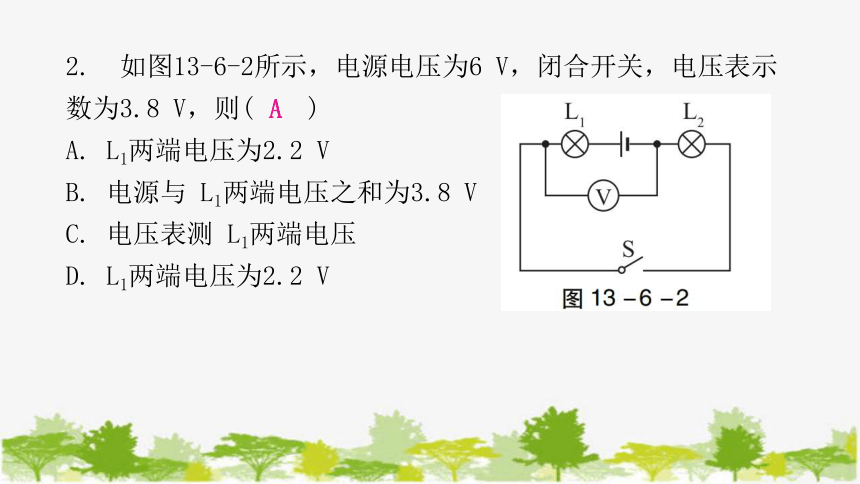

2. 如图13-6-2所示，电源电压为6 V，闭合开关，电压表示数为3.8 V，则(　　)
A. L1两端电压为2.2 V
B. 电源与 L1两端电压之和为3.8 V
C. 电压表测 L1两端电压
D. L1两端电压为2.2 V
A

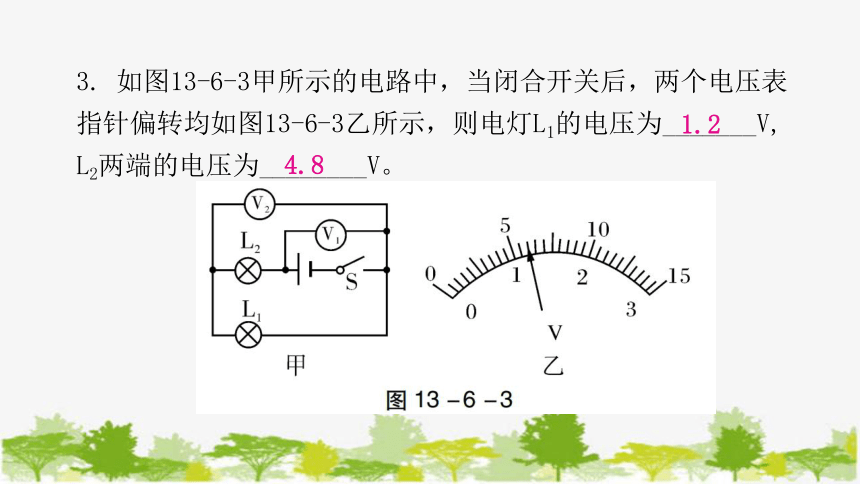

3. 如图13-6-3甲所示的电路中，当闭合开关后，两个电压表指针偏转均如图13-6-3乙所示，则电灯L1的电压为_______V,
L2两端的电压为________V。
1.2
4.8

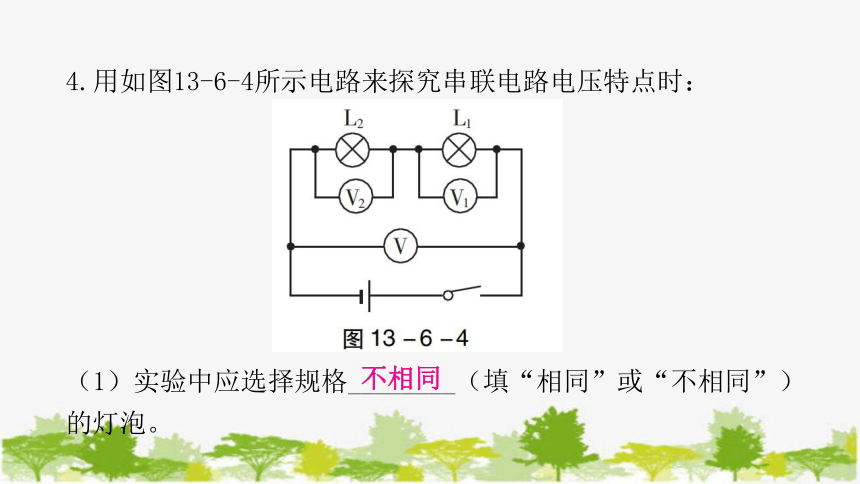

4.用如图13-6-4所示电路来探究串联电路电压特点时：
（1）实验中应选择规格________（填“相同”或“不相同”）的灯泡。
不相同
（2）用电压表分别测出L1和L2两端电压及串联电路总电压的值分别是U1、U2、U，经过多次实验，得到的数据记录在下表中。 分析实验数据，可以得到串联电路的电压特点是_________________________（用公式写出）。
实验次数 U1/V U2/V U/V
1 2.3 0.7 3.0
2 2.0 1.0 3.0
3 1.7 1.3 3.0
U=U1+U2
（3）进行多次实验的主要目的是_________________________（填“寻找普遍规律”或“减小实验误差”）。
寻找普遍规律
思路点拨：
串联电路只有一条电流路径，两端的总电压等于各部分电路两端电压之和。
知识点2：并联电路中电压的规律
5. 如图13-6-5所示，灯泡 L1比 L2亮，电压表 V2示数为 6 V，下列说法正确的是(　　)
A. V1示数为 6 V
B. V1示数大于6 V
C. V2示数小于6 V
D. V2示数大于6 V
A
6. 如图13-6-6所示的电路中，电源电压保持不变，当开关S闭合时，电压表示数将(　　)
A. 变大
B. 变小
C. 不变
D. 无法判断
C
7.为探究并联电路中电压的规律，实验室提供的器材有干电池组（电压为3 V）、电压表、多个小灯泡、开关、导线若干。
（1）请用笔画线代替导线，在图13-6-7甲中把电路连接完整，要求电压表测灯L1两端的电压。
如答图13-6-1所示。
（2）电路连接正确后进行实验，某小组分别测出灯L1、L2两端的电压和并联电路的总电压，电压表示数相同，如图13-6-7乙所示，其值为________V。根据这组数据，该小组得出并联电路中电压的规律，你认为实验的疏漏之处是____________________________________________________，纠正后得到并联电路中的电压规律为____________________________________________________。
2.6
应更换不同规格的灯泡，在并联电路中多次实验
并联电路两端的总电压和各支路两端的电压相等
思路点拨：
并联电路有多条电流路径，各支路两端的电压相等。
易错辨析：
并联电路中各支路两端的电压总是相等的，与灯泡的规格无关，与灯泡的亮度无关。
课堂检测
1. （3分）在探究串联电路电压关系实验中，物理实验小组按如图13-6-8所示的电路测得V1的示数是3.8 V，V2的示数是2.3 V，V的示数应为(　　)
A. 1.5 V
B. 3.8 V
C. 2.3 V
D. 6.1 V
D
2. (3分)将L1、L2、L3三盏灯并联在电路中，发现L1最暗，L2较亮，L3最亮，则这三盏的电压(　　)
A. U1＞U2＞U3
B. U1＝U2＝U3
C. U1＜U2＜U3
D. 无法判断
B
3. （3分）两个电灯连接在同一电路中，用电压表测得它们两端电压相等，下列说法中正确的是(　　)
A. 两个电灯一定是串联
B. 两个电灯一定是并联
C. 两个电灯规格可能相同
D. 通过两个电灯的电流一定相等
C
4. (3分)在如图13-6-9甲所示电路中， V1、 V2都是有0～3 V和0～15 V两个量程的电压表。当闭合开关后，两个电压表指针偏转均如图13-6-9乙所示，则电灯L1、L2两端的电压分别为
(　　)
A. 9.6 V，2.4 V
B. 12 V，2.4 V
C. 2.4 V，12 V
D. 2.4 V，9.6 V
A
5. （3分）如图13-6-10所示，当开关S闭合后,灯泡正常发光,两块表均完好有示数,若将电流表与电压表位置互换，则(　　)
A.电流表、电压表都会烧坏
B.电流表、电压表都不会烧坏
C.电压表会烧坏,电流表不会烧坏
D.电流表会烧坏,电压表不会烧坏
B
6. (4分)如图13-6-11所示电路，电源电压为6 V，当开关S闭合后，电压表示数为2 V，电流表示数为0.4 A，则通过L1的电流为________A，灯L2两端的电压为________V。
0.4
4
7. （5分）如图13-6-12所示电路，电源电压为3 V，小灯泡L1和L2的连接方式为________联；L1两端的电压为________V；若L1损坏，则L2两端的电压为________V。
并
3
3
8. （6分）“探究串联电路的电压关系”的实验电路如图13-6-13甲所示。
（1） 为了使探究得出的结论具有普遍意义， L1、 L2应该选择________（填“相同”或“不同”）的小灯泡。
不同
（2）小明根据图13-6-13甲连接好电路，闭合开关，电压表示数如图13-6-13乙所示，为了使实验结果更准确，接下来他应该断开开关，将电压表___________________________。
（3）在进行实验时，突然灯L1不亮了，但灯L2正常发光，电压表的读数变为0，出现该问题的原因可能是_______________。
改接0～3 V量程
灯L1短路
