沪科版九年级物理第十四章了解电路定向测评试题（含解析）

沪科版九年级物理第十四章了解电路定向测评
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）
一、单选题（10小题，每小题3分，共计30分）
1、下列现中，解释正确的是（　　）
A．粉笔用力捏碎变成粉末，说明物体是由分子组成的
B．大雪四处飞扬，说明分子在永不停息的做无规则运动
C．破镜难圆，说明分子之间在有斥力
D．水和酒精混合后体积变小，说明分子之间存在间隙

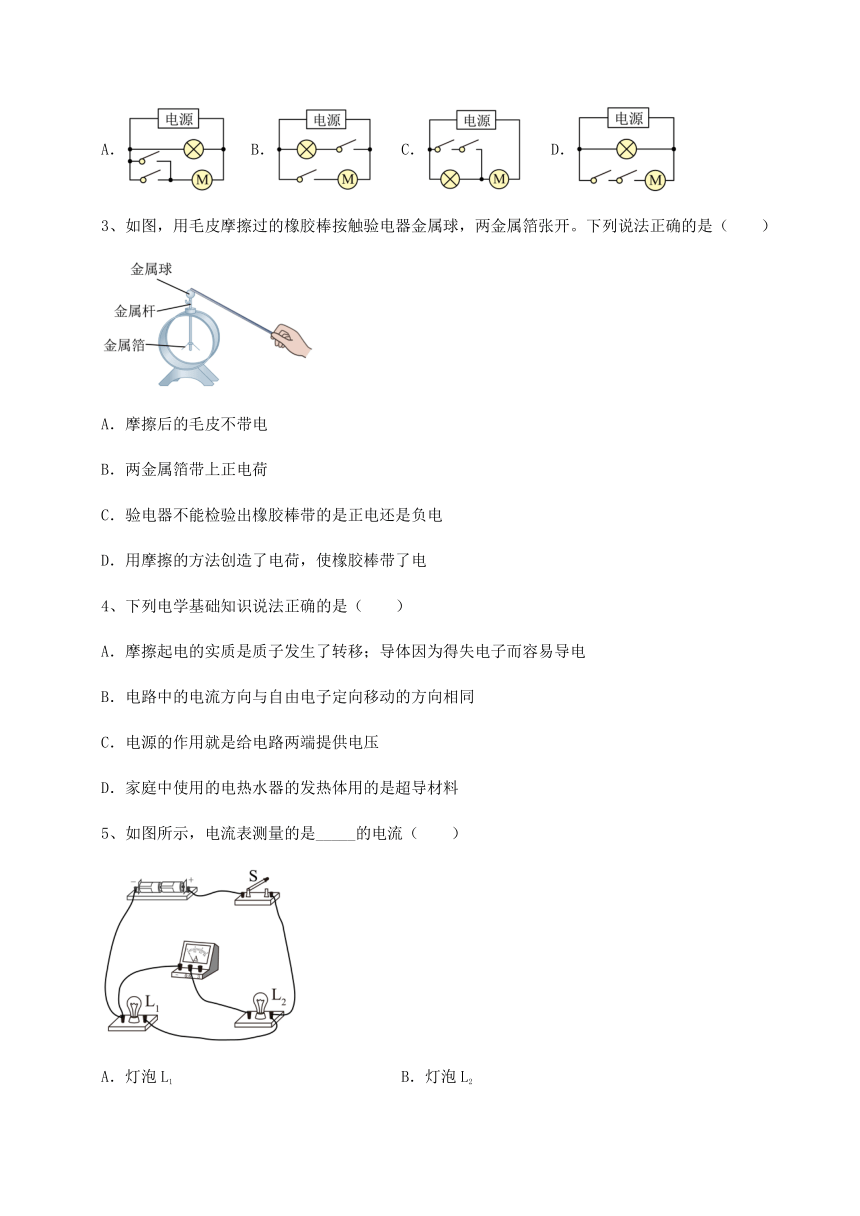

2、如图为某小区常见的智能门禁系统，住户可以通过刷卡或人脸识别进入小区，当门禁系统接通电源后，指示灯发光。住户刷卡或人脸识别成功时（相当于分别闭合对应的开关），电动机工作，控制门打开。下列关于门禁系统的简化电路设计合理的是（　　）
A． B． C． D．
3、如图，用毛皮摩擦过的橡胶棒按触验电器金属球，两金属箔张开。下列说法正确的是（　　）
A．摩擦后的毛皮不带电
B．两金属箔带上正电荷
C．验电器不能检验出橡胶棒带的是正电还是负电
D．用摩擦的方法创造了电荷，使橡胶棒带了电
4、下列电学基础知识说法正确的是（　　）
A．摩擦起电的实质是质子发生了转移；导体因为得失电子而容易导电
B．电路中的电流方向与自由电子定向移动的方向相同
C．电源的作用就是给电路两端提供电压
D．家庭中使用的电热水器的发热体用的是超导材料
5、如图所示，电流表测量的是_____的电流（　　）
A．灯泡L1 B．灯泡L2
C．干路电流 D．L1、L2总电流

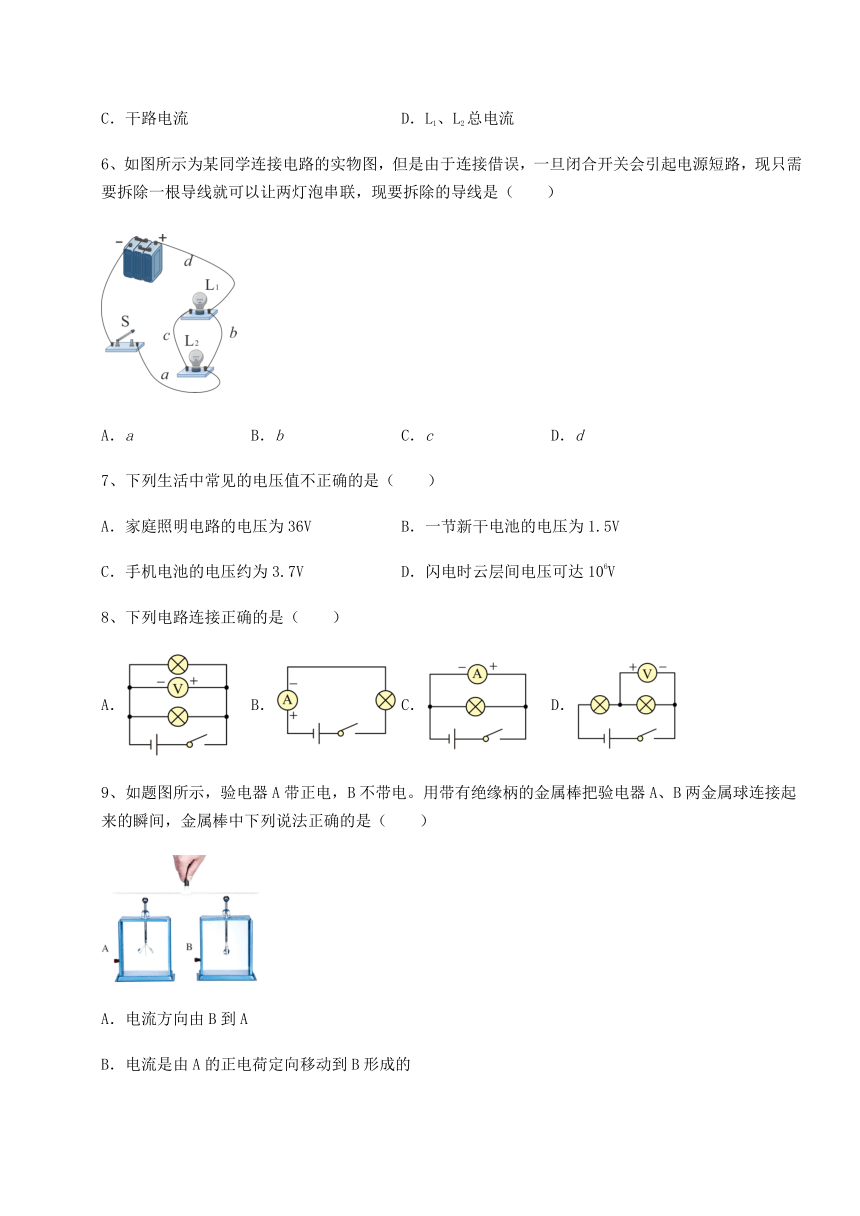

6、如图所示为某同学连接电路的实物图，但是由于连接借误，一旦闭合开关会引起电源短路，现只需要拆除一根导线就可以让两灯泡串联，现要拆除的导线是（　　）
A．a B．b C．c D．d
7、下列生活中常见的电压值不正确的是（　　）
A．家庭照明电路的电压为36V B．一节新干电池的电压为1.5V
C．手机电池的电压约为3.7V D．闪电时云层间电压可达106V
8、下列电路连接正确的是（ ）
A． B． C． D．
9、如题图所示，验电器A带正电，B不带电。用带有绝缘柄的金属棒把验电器A、B两金属球连接起来的瞬间，金属棒中下列说法正确的是（　　）
A．电流方向由B到A
B．电流是由A的正电荷定向移动到B形成的
C．验电器A的箔片张角不会减小
D．电子移动的方向由B到A

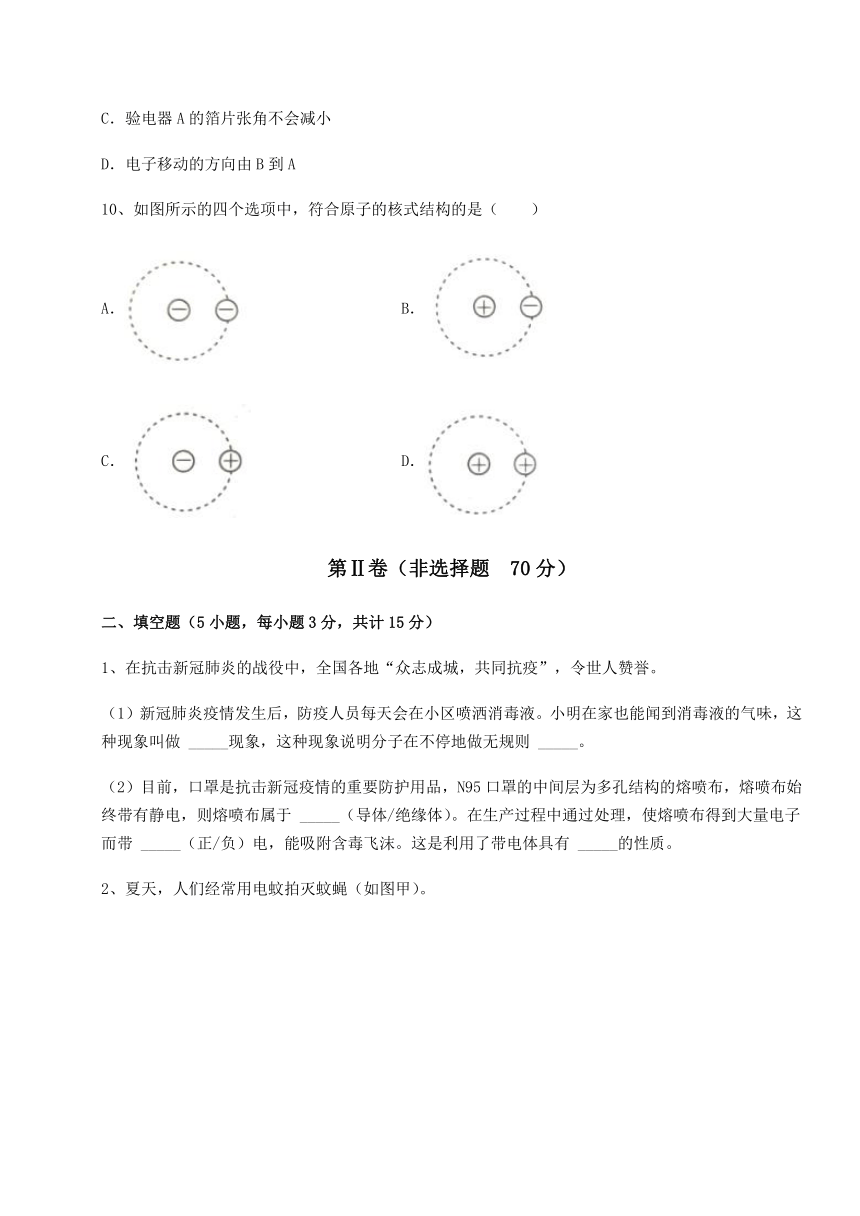

10、如图所示的四个选项中，符合原子的核式结构的是（　　）
A． B．
C． D．
第Ⅱ卷（非选择题 70分）
二、填空题（5小题，每小题3分，共计15分）
1、在抗击新冠肺炎的战役中，全国各地“众志成城，共同抗疫”，令世人赞誉。
（1）新冠肺炎疫情发生后，防疫人员每天会在小区喷洒消毒液。小明在家也能闻到消毒液的气味，这种现象叫做 _____现象，这种现象说明分子在不停地做无规则 _____。
（2）目前，口罩是抗击新冠疫情的重要防护用品，N95口罩的中间层为多孔结构的熔喷布，熔喷布始终带有静电，则熔喷布属于 _____（导体/绝缘体）。在生产过程中通过处理，使熔喷布得到大量电子而带 _____（正/负）电，能吸附含毒飞沫。这是利用了带电体具有 _____的性质。

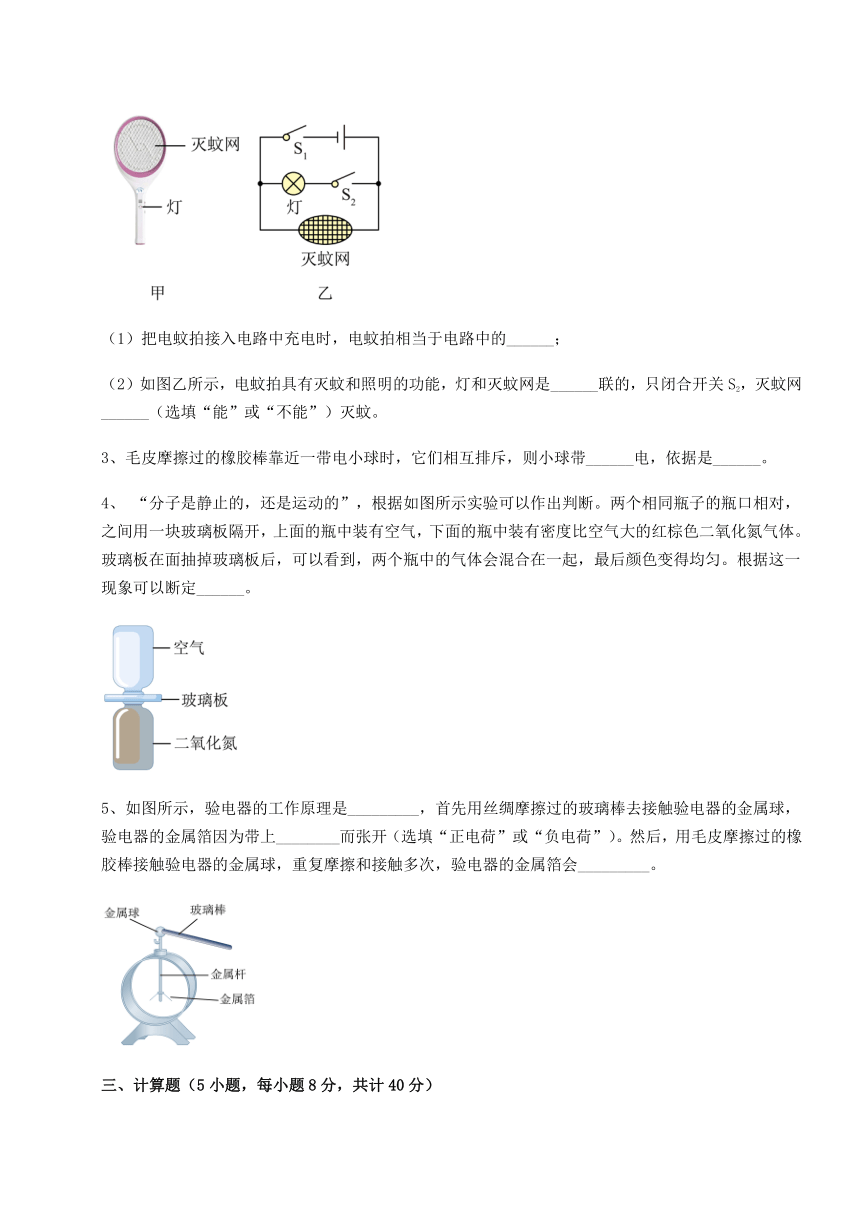

2、夏天，人们经常用电蚊拍灭蚊蝇（如图甲）。
（1）把电蚊拍接入电路中充电时，电蚊拍相当于电路中的______；
（2）如图乙所示，电蚊拍具有灭蚊和照明的功能，灯和灭蚊网是______联的，只闭合开关S2，灭蚊网______（选填“能”或“不能”）灭蚊。
3、毛皮摩擦过的橡胶棒靠近一带电小球时，它们相互排斥，则小球带______电，依据是______。
4、 “分子是静止的，还是运动的”，根据如图所示实验可以作出判断。两个相同瓶子的瓶口相对，之间用一块玻璃板隔开，上面的瓶中装有空气，下面的瓶中装有密度比空气大的红棕色二氧化氮气体。玻璃板在面抽掉玻璃板后，可以看到，两个瓶中的气体会混合在一起，最后颜色变得均匀。根据这一现象可以断定______。
5、如图所示，验电器的工作原理是_________，首先用丝绸摩擦过的玻璃棒去接触验电器的金属球，验电器的金属箔因为带上________而张开（选填“正电荷”或“负电荷”）。然后，用毛皮摩擦过的橡胶棒接触验电器的金属球，重复摩擦和接触多次，验电器的金属箔会_________。
三、计算题（5小题，每小题8分，共计40分）
1、如图所示（a）电路，V1、V2是两个相同的电压表。当闭合开关后，灯泡L1和灯泡L2都发光，这时两个电压表的指针偏转角度相同，均为图（b）所示，指针刚好对准刻度线位置。则
（1）求灯泡L1和灯泡L2两端的电压；
（2）若将灯泡L1和灯泡L2改接为图（c）所示的电路，电源电压保持不变，当开关S闭合后，灯泡L1和灯泡L2都发光，电流表A2示数为0.8A，电流表A1示数为0.5A，求此时通过灯泡L2的电流和灯泡L2两端的电压。
2、如图所示的电路中，开关S闭合后，电压表V1、V2的示数之比为3：1，电压表V的示数为12V，则灯L1、L2两端的电压分别是多少？
3、夏天，暴风雨常常伴有电闪雷鸣，每次闪电电流一般可达安。假设一次闪电时间仅为0.1秒，求这次闪电放出的电荷量Q。
4、若60秒内通过某导体横截面的电荷量为90库仑，求通过该导体的电流I。
5、如图甲所示，电源由两节新干电池组成，开关闭合后，A1、A2两只电表的指针均如图乙所示，已知电流表有“0~0.6A”和“0~3A”两个量程，请回答：
（1）L1、L2两端的电压各是多少？
（2）通过L1、L2的电流为多大？
四、实验探究（3小题，每小题5分，共计15分）
1、小刘和小罗一起做“探究并联电路中电流的规律”实验。
（1）连接电路时，开关应该_________；由于不知电流大小，电流表量程应首先选用_________（选填“大”或“小”）量程；
（2）按照图甲电路图连好电路后，闭合开关，发现电流表指针位置如图乙所示，原可能是___________；
（3）改正后的实验电路如图丙所示，此时电流表测量的是_________（选填“A” “B”或“C”）处的电流。为了减少实验数据的特殊性，灯泡L1和L2的规格应该_________（选填“相同”或“不同”）；
（4）若合上开关后，灯均亮，电流表指针不发生偏转，那么可能的原因是___________；
A．电流表内部短路 B．开关处接触不良
C．开关短路 D．电源供电不足
（5）测出A、B、C三处电流如下表，由此得出初步结论：___________（只写表达式）。小华指出：为了得出更普遍的规律，接下来的操作是______________。
位置电流I IA IB IC
大小/A 0.30 0.24 0.54
2、小明设计了如图甲所示的实验电路来探究“串联电路中L1和L2两端的电压UAC与L1两端的电压UAB和L2两端的电压UBC之间的关系”。
（1）实验中应选择规格______（选填“相同”或“不相同”）的灯泡；
（2）测出L1两端的电压后，小明断开开关，准备拆下电压表，只需将与A点相连的导线改接到C点即可。小聪的办法是否正确______（选填“正确”或“不正确”），原因______；
（3）经过讨论，小明选择了正确的实验方案，经过大量实验可得结论： ___________________
3、物理课上，老师给同学们出示了一个有盖的木盒，盒盖上可看到两只灯泡和一只开关（导线的连接情况隐藏在盒内），如图1所示。
（1）当老师闭合开关时，两只小灯泡都亮了；断开开关，两灯泡又熄灭。根据上述现象，你_______（选填“能”或“不能”）断定这两只小灯泡是串联的，你的依据是_______；
（2）经过检验，这两只灯泡确实是串联的，但在老师闭合开关的时候，细心的小华观察到灯L1亮、L2不亮。小明猜想灯L2不亮的原因可能是：①灯L2两接线柱CD短路；②灯L2发光太暗，为了验证他的猜想是否正确，小明把灯L2从灯座上拧下来后，发现灯L1仍发光，则他的猜想_______（填序号）是合理的；
（3）排除故障后，他用如图2方式测量电流，他发现电流表甲和乙的示数分别为0.18A和0.16A，为什么两个电流表示数不同呢？小明认为电流先达到电流表甲，经过灯L2时被消耗了一些，因此到达电流表乙时会少一些。为了验证他的猜想是否正确，以下操作不可行的是_______；
A．将乙电流表用甲电流表代替再测电流
B．将L1L2对调位置
C．将甲乙两个电流表的位置对调
D．将电源正负极对调
（4）小亮想借助这个装置“探究串联电路电压的特点”，他先将电压表接在L1两端并读出电压表的示数为2.4V；再测L2两端的电压时，他没有拆下电压表，只是将电压表原来接在A接线柱处的导线改接到L2右侧D接线柱上。他的这一操作错误是_______。
（5）小明分别测出AB、CD、AD间的电压并记录在表格中，分析实验数据得出结论：串联电路总电压等于各部分电路两端电压之和。请对小明的做法进行评价：_______。
UAB/V UCD/V UAD/V
2.4 1.4 3.8
-参考答案-
一、单选题
1、D
【详解】
A．粉笔用力捏碎变成粉末，说明力能改变物体的形状。分子用肉眼看不到,粉末肉眼能看到，与分子无关，故A错误；
B．分子运动是无法直接用眼睛看到的，大雪飞扬属于机械运动，不是分子在运动，不能说明分子在不停做无规则运动，故B错误；
C．由于镜子破裂处的绝大多数分子间距离较大，大于分子直径的10倍，分子间的作用力就十分微弱，所以“破镜不能重圆”，此现象不能说明分子间有斥力，故C错误；
D．不同物质在相互接触彼此进入对方的现象叫扩散。水和酒精混合后体积变小，发生了扩散现象，说明分子之间存在间隙，故D正确。
故选D。
2、A
【详解】
由题可知，人脸识别和刷卡识别，只要其中一种方式识别成功，则相应开关闭合从而使电动机启动工作，所以两个开关应并联后再与电动机串联在电源上；灯泡与电动机能独立工作，是并联的；故A符合题意，BCD不符合题意。
故选A。
3、C
【详解】
A．用毛皮摩擦过的橡胶棒按触验电器金属球，两金属箔张开，说明摩擦后的毛皮带电，故A错误；
B．用毛皮摩擦过的橡胶棒带负电，所以两金属箔带上负电荷。故B错误；
C．验电器的原理是同种电荷相互排斥，两金属箔分开。故验电器不能检验出橡胶棒带的是正电还是负电。故C正确；
D．摩擦起电的实质是电子的转移，并不是创造了电荷，故D错误。
故选C。
4、C
【详解】
A．摩擦起电的实质是电子发生了转移；导体因为存在大量的自由电荷而导电，故A错误；
B．电路中的电流方向与自由电子定向移动的方向相反，故B错误；
C．电源是给电路提供电压的装置，即电源的作用就是给电路两端提供电压，故C正确；
D．家庭中使用的电热水器的发热体用的不是超导材料，因为超导材料不能产生热量，故D错误。
故选C。
5、B
【详解】
由图可知，该电路为并联电路，电流表与灯泡L2串联在支路中，测量的是通过灯泡L2的电流。
故选B。
6、B
【详解】
如图，此时闭合开关，电路中电流不会流经L1、.L2，而是经d、b、a、开关回到负极，导线b引起短路，因此只需拆除导线b，可以让两灯泡串联，若拆除导线a或d则电路发生断路，若拆除导线c则电路依然短路，故B符合题意，ACD不符合题意。
故选B。
7、A
【详解】
A．家庭照明电路的电压为220V，故A不正确，符合题意；
B．生活中，一节新干电池的电压为1.5V，故B正确，不符合题意；
C．手机电池的电压一般为3.7V，故C正确，不符合题意；
D．雷雨闪电时，云层间电压可达1×106V，故D正确，不符合题意.
故选A。
8、A
【详解】
A．图中两个灯泡并联，电压表测量两个灯泡两端的电压，电压表的正负接线柱连接正确，故A正确；
B．图中电流表串联在电路中，电流从负接线柱流入，接法错误，故B错误；
C．图中电流表与灯并联，会造成电源短路，故C错误；
D．图中两个灯泡串联，电压表和右侧灯泡并联，电流从负接线柱流入，接法错误，故D错误。
故选A。
9、D
【详解】
A．电流的方向是正电荷定向移动的方向，所以电流方向与电子移动的方向相反，则金属棒中的电流方向由A到B，故A错误；
BD．当金属棒把验电器A、B两金属球相连时，金属内部有大量的自由电子，金属导电靠的是自由电子；由于验电器A带正电，B验电器上的电子从B移动到A，故B错误，D正确；
C．带有绝缘柄的金属棒是导体，A带正电，少电子，B不带电，那B上的一部分电子会通过金属棒转移到A上，A带的正电荷会减少从而张角变小，故C错误。
故选D。
10、B
【详解】
原子的核式结构是原子核处于原子的中心，带正电，带负电的电子在原子核外绕核做圆周运动，故B符合题意，ACD不符合题意。
故选B。
二、填空题
1、扩散 运动 绝缘体 负 吸引轻小物体
【详解】
（1）[1][2]由于一切物质的分子都在不停地做无规则运动，故小明在家也能闻到小区喷洒的消毒液的气味，这种现象称为扩散。
（3）[3][4][5]N95口罩外层隔离层和内层亲肤层的无纺布属于绝缘材料，不容易导电，使熔喷布上的静电不会很快消失；N95口罩在生产过程中通过处理，使熔喷布得到大量电子而带负电荷；由于带电体能吸引轻小物体，进而吸附一些粒径较小的污染物，甚至病毒这种纳米级的物质也会被吸附。
2、用电器 并 不能
【详解】
（1）[1]把电蚊拍接入电路中充电时，电蚊拍会消耗电能，相当于电路中的用电器。
（2）[2][3]由图乙可知，当开关都闭合时，电流的路径有两条，灯和灭蚊网是并联的；只闭合开关S2时，通过灭蚊网没有电流，灭蚊网不能灭蚊。
3、负 毛皮摩擦过的橡胶棒带负电，同种电荷相互排斥
【详解】
[1]根据摩擦起电可知，毛皮摩擦过的橡胶棒带负电，当靠近小球时，两者相互排斥，因为同种电荷相互排斥，异种电荷相互吸引，所以小球应该和橡胶棒带同种电荷，即小球带负电。
[2]根据摩擦起电的原理，毛皮摩擦过的橡胶棒带负电，丝绸摩擦过的玻璃棒带正电来判断橡胶棒所带电荷，再根据同种电荷相互排斥，异种电荷相互吸引判断小球所带电荷。
4、分子在不停地做无规则运动
【详解】
两个瓶中的气体会混合在一起，最后颜色变得均匀，空气分子运动到下方，下方的二氧化碳分子运动到上方，这种现象叫做扩散现象，表明分子在不停地做无规则运动。
5、同种电荷相互排斥 正电荷 先闭合后张开
【详解】
[1]当带电体带正电荷接触不带电的验电器的金属球时，两片金属箔上的电子就通过金属杆、金属球传到带正电的物体上，金属箔都因缺少电子带正电相互排斥而张开；如果带电体带负电，带电体上多余的电子就会通过金属球、金属杆传到金属箔上，金属箔因有了多余的电子相互排斥而张开，所以，验电器的工作原理是同种电荷相互排斥。
[2][3]先用丝绸摩擦过的玻璃棒去接触验电器的金属球，由于玻璃棒带正电，验电器的金属箔因为带上正电荷相互排斥而张开；再用毛皮摩擦过的橡胶棒接触验电器的金属球，由于橡胶棒带负电，就会与金属箔上的正电荷发生电中和，使金属箔带的正电减少张角减小，重复摩擦和接触多次，金属箔最后又带上了负电，所以验电器的金属箔会先闭合后张开。
【点睛】
三、计算题
1、（1）1.2V，4.8V；（2）0.3A，6V
【详解】
解：（1）由图（a）知，两灯串联，电压表V1测电源电压，V2测L1两端电压，串联电路中电源电压等于各部分电路两端电压之和，而两电压表的指针偏转角度相同，由图（b）知，电压表V1使用大量程，分度值为0.5V，示数为6V，即电源电压
U=6V
电压表V2使用小量程，分度值为0.1V，示数为1.2V，即L1两端的电压
U1=1.2V
所以L2两端的电压
U2=U-U1=6V-1.2V=4.8V
（2）由图（c）知，两灯并联，电流表A2测干路电流，A1测通过灯泡L1的电流，因为并联电路中，干路电流等于各支路电流之和，所以通过L2的电流
I2=IA2-IA1=0.8A-0.5A=0.3A
因为并联电路中，各支路两端电压与电源电压都相等，电源电压保持不变，所以灯泡L2两端的电压等于电源电压6V。
答：（1）灯泡L1和灯泡L2两端的电压分别为1.2V和4.8V；
（2）若将灯泡L1和灯泡L2改接为图（c）所示的电路，电源电压保持不变，通过灯泡L2的电流为0.3A，灯泡L2两端的电压为6V。
2、9V；6V
【详解】
解：由图示电路图可知，L1、L2串联，V1测量的是L1两端的电压U1，V2测量的是L2两端的电压U2，电压表V测量的是电源两端的电压U，因为电压表V1、V2的示数之比为3：1，即
﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣①
根据串联电路的电压特点知
﹣﹣﹣﹣﹣﹣﹣﹣②
解①②联立方程得
，
答：L1、L2两端电压分别是9V、3V。
3、1000C
【详解】
解：这次闪电放出的电荷量
答：这次闪电放出的电荷量为1000C。
4、1.5A
【详解】
解：通过该导体的电流
答：通过该导体的电流是1.5A。
5、（1）3V；3V；（2）1.2A和0.3A
【详解】
（1）由于电源由两节新干电池组成，所以电源电压是
由图知道，两灯泡并联，所以，L1、L2两端的电压相等，大小是电源电压， 即L1、L2两端的电压均是3V。
（2）由图知道，两灯泡并联，A1测量干路电流，A2测量过灯泡L2的电流，所以，A1的示数应大于A2的示数，由于A1、A2两只电表的指针均如图乙，则说明电流表A1选的是0～3A的量程，分度值是0.1A，读数是1.5A；电流表A2选的是0～0.6A的量程，分度值是0.02A，读数是0.3A，即通过L2的电流是0.3A；由并联电路电流的特点知道，通过L1的电流
答：（1）L1、L2两端的电压均是3V；
（2）通过L1、L2的电流分别为1.2A和0.3A。
四、实验探究
1、断开 大 电流表正负接线柱接反了 C 不同 A 更换不同规格的灯泡进行多次实验
【详解】
（1）[1]为了保护电路，在连接电路时，开关必须断开。
[2]电流表应选用较大的量程进行试触，若试触时，指针偏转角度过小，再换用小量程。
（2）[3]图乙中的电流表的指针反偏，说明电流表的正负接线柱接反了。
（3）[4]电流表与待测电路串联，图丙所示电流表接在干路上，此时电流表测量的是C处的电流。
[5]为了减少实验数据的特殊性，灯泡L1和L2的规格应该不同。
（4）[6]闭合开关，灯泡发光，说明电路是通路，电路中有电流，电流表指针不发生偏转，可能是电流表内部短路，故A符合题意，BCD不符合题意。
故选A。
（5）[7]根据表中数据有
0.54A=0.30A+0.24A
故可得出初步结论
IC=IA+IB
[8]为了得出更普遍的规律，接下来可以换用不同规格的灯泡进行多次实验。
2、不相同 不正确 电压表正负接线柱接反 在串联电路中，电源电压等于各用电器两端电压之和
【详解】
（1）[1]为得出普遍结论，应使用不同规格的灯泡进行多次实验。
（2）[2][3]在测L2两端的电压时，电压表所接的B接点不动，只将与A点相连的导线改接到C点，这样做不能测出L2两端的电压，因为根据电路图分析可以看出，直接改接一端连线，会造成电压表的正负接线柱接反。
（3）[4]经过大量实验可得结论
UAC=UAB+UBC
即在串联电路中，电源电压等于各用电器两端电压之和。
3、不能 串联电路中的开关和并联电路中干路上的开关都能控制整个电路 ① B 电压表的正负接线柱接反了 实验次数只有一次，不可以得到普遍结论
【详解】
（1）[1][2]串联电路中的开关控制整个电路，并联电路中干路上的开关也能控制整个电路，因此不能根据两灯同时亮、同时灭判断两灯是串联的。
（2）[3]由题知，两只灯泡是串联的，闭合开关时，灯L1亮、L2不亮，串联电路各个用电器互相影响，不能独立工作，若灯L2两接线柱CD短路，把灯L2从灯座上拧下来后，电路仍然为通路，灯L1仍发光，故①猜想正确；若灯L2发光太暗（即L2是完好的），把灯L2从灯座上拧下来后，电路为断路，灯L1不会发光，故②猜想错误。
（3）[4] C．串联电路中电流处处相等，图中造成两个电流表示数不同的原因可能是两个电流表的读数误差或指针未调整，而不是电流达到电流表的先后顺序造成的；因此最简单的方法是将甲乙两个电流表的位置对调，再观察读数，然后与第一次的读数比较，故C不符合题意；
A．将乙电流表用甲电流表代替再测电流，再观察读数，然后与第一次的读数比较，故A不符合题意；
B．将L1L2对调位置，电流仍然是先达到电流表甲，不会影响两个电流表的示数，与第一次示数没有差别，故B符合题意；
D．将电源正负极对调，此时电流是先达到电流表乙，若按小明的想法，电流表的示数会发生变化，故D不符合题意。
故选B。
（4）[5]在测L2两端的电压时，他没有拆下电压表，只是将电压表原来接在A处的导线改接到L2的接线柱D上去了，会造成电压表正负接线柱接反，不能测出L2两端的电压，所以他的做法是错误的。
（5）[6]本实验只做了一次实验，而没有进行多次测量，只凭一组实验数据得出结论带有偶然性，不能得出普遍规律，应更换不同规格的灯泡进行多次实验。
