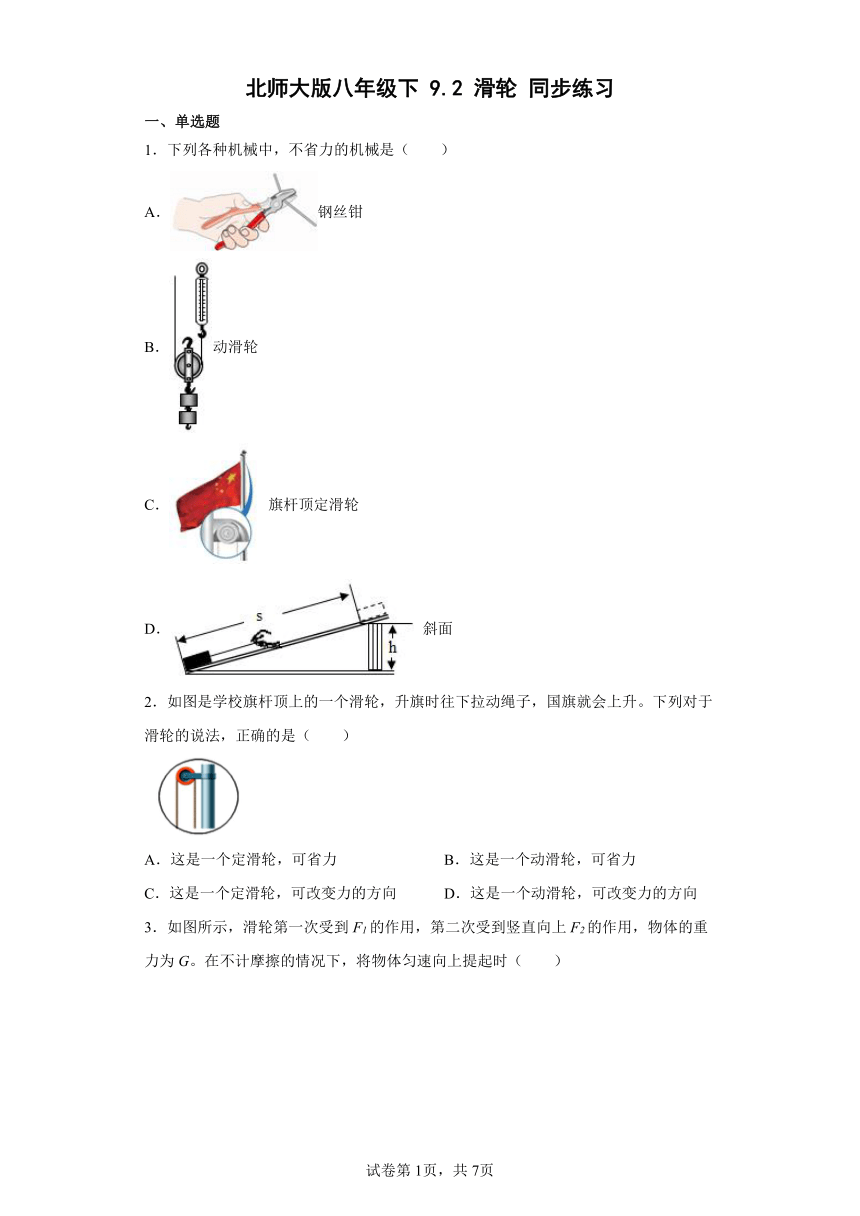

北师大版八年级下 9.2 滑轮 同步练习
一、单选题
1.下列各种机械中,不省力的机械是(  )
A.钢丝钳
B.动滑轮
C. 旗杆顶定滑轮
D. 斜面
2.如图是学校旗杆顶上的一个滑轮,升旗时往下拉动绳子,国旗就会上升。下列对于滑轮的说法,正确的是(  )
A.这是一个定滑轮,可省力 B.这是一个动滑轮,可省力
C.这是一个定滑轮,可改变力的方向 D.这是一个动滑轮,可改变力的方向
3.如图所示,滑轮第一次受到F1的作用,第二次受到竖直向上F2的作用,物体的重力为G。在不计摩擦的情况下,将物体匀速向上提起时(  )
A.F1<F2
B.F2=G
C.F1的力臂为OA
D.在F2方向上移动的距离为物体上升距离的2倍
4.利用如图所示的动滑轮(重0.5N)提升钩码时,不能证明使用动滑轮能省力的操作是(  )
A.竖直匀速提升0.5N的钩码 B.竖直匀速提升1.0N的钩码
C.竖直匀速提升1.5N的钩码 D.竖直匀速提升2.0N的钩码
5.如图所示为建筑工地上常用的吊装工具,物体 M 为重 5000N 的配重,杠杆 AB 的支点为O,已知 OA:OB=1:2,滑轮下面挂有建筑材料 P,每个滑轮重 100N,工人体重为700N,杠杆与绳的自重、滑轮组摩擦均不计,当工人用300N 的力竖直向下以 1m/s 的速度匀速拉动绳子时(  )
A.A 点受到700N的拉力 B.建筑材料P重为600N
C.建筑材料P上升的速度为 3m/s D.物体M对地面的压力为4500N
6.如图所示,用同一个重力不可忽略的动滑轮先后提升同一物体,使物体以相同速度匀速提升相同的高度,所用的力分别是F甲和F乙,拉力做功的功率分别是P甲和 P乙。若不计摩擦和绳重,则 F甲与F乙、P甲与P乙之间的大小关系正确的是( )
A.F甲<4F乙,P甲=P乙 B.F甲>4F乙,P甲=P乙
C.F甲<4F乙,P甲4F乙,P甲>P乙
7.某工厂要提升一个笨重的零件,一位工人设计了图示的四种方案,不计机械重力、不计绳重和摩擦,其中最省力的是(  )
A. B. C. D.
8.用水平力F1拉动如图所示装置,使木板A在粗糙水平面上向右匀速运动,物块B在木板A上表面相对地面静止,连接B与竖直墙壁之间的水平绳的拉力大小为F2.不计滑轮重和绳重,滑轮轴光滑.则F1与F2的大小关系是
A.F1=F2
B.F2C.F1=2F2
D.F1>2F2
9.如图所示,物重为G的物体在不同简单机械中均处于平衡状态(不计机械自重和摩擦),拉力F1、F2、F3的大小关系是(  )
A.F3<F1<F2 B.F3<F2<F1 C.F2<F1<F3 D.F2<F3<F1
10.如图所示是使用简单机械匀速提升同一物体的四种方式(不计机械自重和摩擦),其中所需动力最小的是(  )
A. B. C. D.
二、填空题
11.如图所示,用滑轮拉着一重为50N的物体竖直向上匀速运动,该滑轮为______(选填“定”或“动”)滑轮,利用该滑轮能省______(选填“力”或“功”)。若滑轮重10N,不计绳重及摩擦,则拉力F为______N。
12.如图所示,在10牛的拉力F作用下,物体匀速向上运动。若不计滑轮重及摩擦,物体重力G为_____牛。
13.小可在A端用如图所示的滑轮将重200N的水桶匀速向上提升0.5m,该滑轮为___________滑轮(选填“动”或“定”),若不计绳重、滑轮重及摩擦,则人拉绳子A端的动力为___________N,绳子自由端移动的距离为___________m;实际测量A端的拉力为110N,不计绳重及摩擦,则滑轮重为___________N。
14.使用简单机械可以给人们的生活带来便利。
(1)旗杆的顶端安装着一个_____(选填“定”或“动”)滑轮,当旗帜缓慢下降时,手对绳的拉力方向向_____(选填“上”或“下”)。
(2)使用剪刀时,把被剪物体尽量靠近剪刀的转动轴,目的是_____(选填“增大”或“减小”)阻力臂,这样剪断物体更省力。
15.如图所示,滑轮_____可以看作等臂杠杆(选填“A”或“B”);若物体所受重力均为20 牛且处于静止状态,不计摩擦和滑轮重力,力F1的大小为_____牛,力F2的大小为_____牛。若物体上升高度为2米,则绳子自由端上升高度sA=_____米,sB=_____米。
三、综合题
16.某同学自制了一个可以测人体重心位置的装置,如图所示,取一块与自己等长的木板,一端固定,另一端用轻质细绳通过一个滑轮悬挂起来(摩擦不计),在绳子末端的托盘上放一些重物,使木板水平平衡。如果该同学身高160厘米、重力480牛,平躺到木板上后在托盘中再加上重为150牛的物体,木板再次水平平衡。
(1)该装置中滑轮的作用是______;
(2)在测人体重心之前,先“在绳子末端的托盘上放一些重物,使木板水平平衡”,这样做的目的是______;
(3)请通过计算说明该同学的重心位置。( )
17.(1)如图甲所示,以硬尺上某位置为支点O,在尺上挂一重6N的物体M,给尺施加竖直向上的拉力F,如图,尺的质量不计:
①以 _______ dm刻度线为支点能水平平衡;
②以6dm为支点画出此时F的力臂l。 ( )
(2)小明用图乙中的滑轮组匀速拉动水平地面上的物体A,A的重力G=100N。小明认为用这个滑轮组拉动物体A时是省力的,请你设计实验证明他的观点是否正确。
①需要补充的器材 ____________
②写出实验步骤(可以画图或文字) ( )
③分析论证: ( )
18.如图所示是动滑轮的示意图(动滑轮自重忽略不计)。
(1)动滑轮的实质是杠杆,请你画出该杠杆的动力臂和阻力臂;
(2)请根据杠杆平衡条件证明:F=G。
19.在一直径是100cm,质量是40kg的均匀圆柱体放在水平地面上,靠在10cm的台阶边,如图所示,为使它滚上台阶,那么在圆柱体边缘的哪一点,沿什么方向施力时,才能使用力最小?在图上画出此力,并求出此力的大小.
试卷第1页,共3页
试卷第1页,共3页
参考答案:
1.C
【详解】
A.钢丝钳属于省力杠杆,故A不符合题意;
B.理想动滑轮可以省一半力,故B不符合题意;
C.定滑轮可以改变力的方向,但不省力,故C符合题意;
D.斜面属于省力机械,故D不符合题意。
故选C。
2.C
【详解】
旗杆顶上滑轮的轴固定在旗杆上,所以该滑轮是一个定滑轮,定滑轮不能省力,其优点是可以改变力的方向。
故选C。
3.D
【详解】
A.由图可知,在提升动滑轮的过程中,由力臂的定义可知,F1的力臂要小于F2的力臂,根据杠杆平衡条件可知,在阻力和阻力臂不变的情况下,动力臂越小,动力越大,即
故A不符合题意;
B.在不计摩擦的情况下,用F2提升物体时,动力臂是阻力的2倍,则
故B不符合题意;
C.由图可知,连接OA的直线与F1的力的作用线不垂直,根据力臂定义可知,OA不是F1的力臂,故C不符合题意;
D.根据动滑轮的特点可知,绳子自由端移动的距离是物体上升高度的2倍,故D符合题意。
故选D。
4.A
【详解】
使用如图所示动滑轮提升钩码时,若不计绳重及摩擦,绳端拉力为
F=(G+G动)
当钩码重力
G≤G动

F≥G
即当动滑轮重力大于或等于物体的重力时,不能证明使用动滑轮能省力;因为动滑轮重0.5N,所以提升钩码重力小于或等于0.5N时不能证明。
故选A。
5.D
【详解】
AD.以定滑轮为研究对象,它受到向下的重力和三段绳子向下的拉力,由于定滑轮处于平衡状态,所以,定滑轮受到A点向上的拉力大小为
FA=G定+3F=100N+3×300N=1000N
因力的作用是相互的,则A 点受到向下的拉力为 1000N,即FA′=FA=1000N,故A错误;
根据杠杆的平衡条件:FA×OA=FB×OB,且OA:OB=1:2,所以
因为物体间力的作用是相互的,所以杠杆对物体M的拉力等于物体M对杠杆的拉力,即FB′=FB=500N;物体M受竖直向下的重力、竖直向上的支持力、竖直向上的拉力,则物体M受到的支持力为
FM支持=GM-FB′=5000N-500N=4500N
因为物体间力的作用是相互的,所以物体M对地面的压力
FM压=FM支持=4500N
故D正确;
B.由图可知,动滑轮由两段绳子吊着,即n=2,且滑轮组摩擦均不计,建筑材料P重
GP=2F-G动=2×300N-100N=500N
故B错误;
C、物重P由2段绳子承担,建筑材料P上升的速度
故C错误。
故选D。
6.C
【详解】
BD.甲的拉力为
乙的拉力为

故BD选项错误;
AC.甲拉力的速度是
乙的拉力的速度是
由功率可知,甲的功率为
乙的功率为
故乙的功率大于甲的功率,故A选项错误,C选项正确。
故选C。
7.D
【详解】
不计机械重力、不计绳重和摩擦。
A.用绳子直接拉物体,绳子拉力等于物体的重力,F=G物;
B.动滑轮上有两股绳子承担物体的重力,n=2,绳子的拉力;
C.定滑轮不能省力,绳子的拉力等于物体的重力,F=G物;
D.动滑轮上有三股绳子承担物体的重力,n=3,绳子的拉力;
D最省力,故ABC不符合题意,D符合题意。
故选D。
8.D
【详解】
如下图,设滑轮上下两根绳子的拉力为F,由图,B给A的摩擦力为f',地面给A的摩擦力为f.根据滑轮特点,则F1=2F,F=f +f′.因B对A的摩擦力与A对B的摩擦力为相互作用力,所以A给B的摩擦力大小也等于f',又因B静止,受平衡力,则F2= f'.综合以上分析可知:
A.F1>F2,故A错误.
BCD.F1=2F =2(f +f')=2(f +F2)=2f +2F2,则F2<2F29.C
【详解】
第一图中,为等臂杠杆,根据杠杆平衡条件知
第二图中,3段绳子与动滑轮接触,有
第三图中,为动滑轮,但动力作用在轴上,所以拉力是物重的2倍,即

故ABD错误,不符合题意;C正确,符合题意。
故选C。
10.D
【详解】
A.不计机械自重和摩擦,有Fs=Gh。即
F1×4m=G×2m
得到F1G;
B.由题图可知为滑轮组,与动滑轮相连的绳子段数是3,即n=3,F2G;
C.题图是一个倒着用的动滑轮,但动力作用在动滑轮的轴上,所以F3=2G;
D.由题图可知,动力臂为
1m+3m=4m
阻力臂为1m,动力臂和阻力臂之比为4∶1,所以动力和阻力之比为1∶4,所以F4G。
故选D。
11. 动 力 30
【详解】
[1]由图知,施加拉力F时,物体上升过程中滑轮也同时上升,所以此滑轮是一个动滑轮。
[2]由动滑轮的工作特点可知,使用动滑轮不能改变力的方向且费距离,但可以省力。
[3]已知物体重50N,滑轮重10N,绳子股数n=2;不计绳重及轮与轴间的摩擦,绳子自由端的拉力为
12.20
【详解】
不计滑轮重与摩擦时,动滑轮可省一半的力,拉力大小为
F=G
物体重力
G=2F=2×10N=20N
13. 动 100 1 20
【详解】
[1]滑轮的轴随物体一起运动的滑轮叫做动滑轮。小可在A端用如图所示的滑轮将重200N的水桶匀速向上提升0.5m,故该滑轮为动滑轮。
[2][3]若不计绳重、滑轮重及摩擦,则人拉绳子A端的动力为
水桶匀速向上提升0.5m,绳子自由端移动的距离为
[4]实际测量A端的拉力为110N,不计绳重及摩擦,绳子自由端的力为
则滑轮重为
14. 定 下 减小
【详解】
(1)[1][2]旗杆顶端的滑轮固定在旗杆上,因此是定滑轮;当旗帜缓慢下降时,手对绳的拉力方向向下。
(2)[3]使用剪刀时,把被剪物体尽量靠近剪刀的转动轴,目的是使物体离支点更近从而减小阻力臂,使得剪断物体更省力。
15. A 20 10 2 4
【详解】
[1] 由图可知,A的轴固定 ,为定滑轮,本质是等臂杠杆;B与物体一起上升,是动滑轮,本质是动力臂是阻力臂二倍的省力杠杆。
[2] 不计摩擦,使用定滑轮不省力也不费力,故
F1=G=20N
力F1的大小为20N。
[3]不计摩擦和滑轮重力,B是动滑轮可以省一半的力,因此
F2=×20N=10N
力F2的大小为10N。
[4]A是定滑轮,若物体上升高度为2米,则绳子自由端上升高度
sA=h=2m
sA为2米。
[5]B是动滑轮, 若物体上升高度为2米,则绳子自由端上升高度
sB=2h=22m=4m
sB为4米。
16. 改变力的方向 让木板先达到平衡状态,避免木板本身重力带来的实验误差 0.5m
【详解】
(1)[1]由图可知,图示滑轮为定滑轮,木板左边的拉力方向向上,而重物的重力方向竖直向下,由此可见,定滑轮的作用是改变力的方向。
(2)[2]若在测量重心前不将杠杆调整为水平平衡,那么在测量过程中,杠杆的阻力实际是人的重力与杠杆自重的和,这样就会影响到测量结果的准确性;所以测量前,先在托盘上放置少量的重物,来平衡杠杆的自重,排除干扰。这样做的目的是:让木板先达到平衡状态,避免木板本身重力带来的实验误差。
(3)[3]物体的重力G物=150N,由杠杆的平衡条件知
G物l物=G人l重
=0.5m
17. 10.0 弹簧测力计 见解析 见解析
【详解】
(1)①[1]已知动力F的方向竖直向上,物体M对硬尺的拉力为阻力,方向竖直向下;因为动力小于阻力,所以动力臂大于阻力臂,支点O的位置在拉力作用点的右侧;设支点O点到拉力F作用线的距离,即动力臂为l,根据杠杆平衡条件可得
F动l=F阻(l-3.0dm)
3N×l=6N×(l-3.0dm)
l=6.0dm
则支点O在10.0dm处。
②[2]以6dm为支点,从支点O作力F作用线的垂线,则支点到垂足的距离为F的力臂l,如图所示:
(2)①[3]测量拉力的大小需要用到弹簧测力计的。
②[4]用弹簧测力计拉着A在水平地面上作匀速直线运动,记录测力计的示数为F1;再用测力计拉着绳子自由端,使物体A同样作匀速直线运动,记录示数为F2。
③[5]若F1大于F2,则他的观点是正确的;若F1小于或者等于F2,则他的观点是错误的。
18.(1);(2)见解析
【详解】
(1)动滑轮的支点O在绳与轮最左边的接触点;F为动力,支点到动力作用线的距离为动力臂l1;物体对滑轮的拉力为阻力,支点到阻力作用线的距离为阻力臂l2;如图所示:
(2)动滑轮工作时,动力臂(l1)是直径,阻力臂(l 2)是半径,根据杠杆平衡条件
F1l1=F2l2
F1l1=Gl2
因为l1=2l 2,所以
F1=G
19.;120N.
【详解】
为了让圆柱体滚上这个台阶,应该向上施加一个力,圆柱体绕A点转动,即A点为支点; 从图可知,连接AC并延长,与圆相交于一点B,那么B为动力作用点,AB为动力臂是最大的力臂,所施加的力应该与力臂AB垂直且向上;如图:

半径,动力臂,,
根据直角三角形的特点得,阻力臂,

根据杠杆的平衡条件得:
解得:.
【点睛】
要想用最小的力使圆柱体刚好离开地面,那么动力臂应该达到最大,圆柱体的横截面为圆形,最长的力臂应该为直径,另外利用直角三角形的三边关系,求出阻力臂的长度是关键.
