北师大版九年级年级全一册14.3电流的磁场 同步练习（有解析）

北师大版九年级年级全一册 14.3 电流的磁场
一、单选题

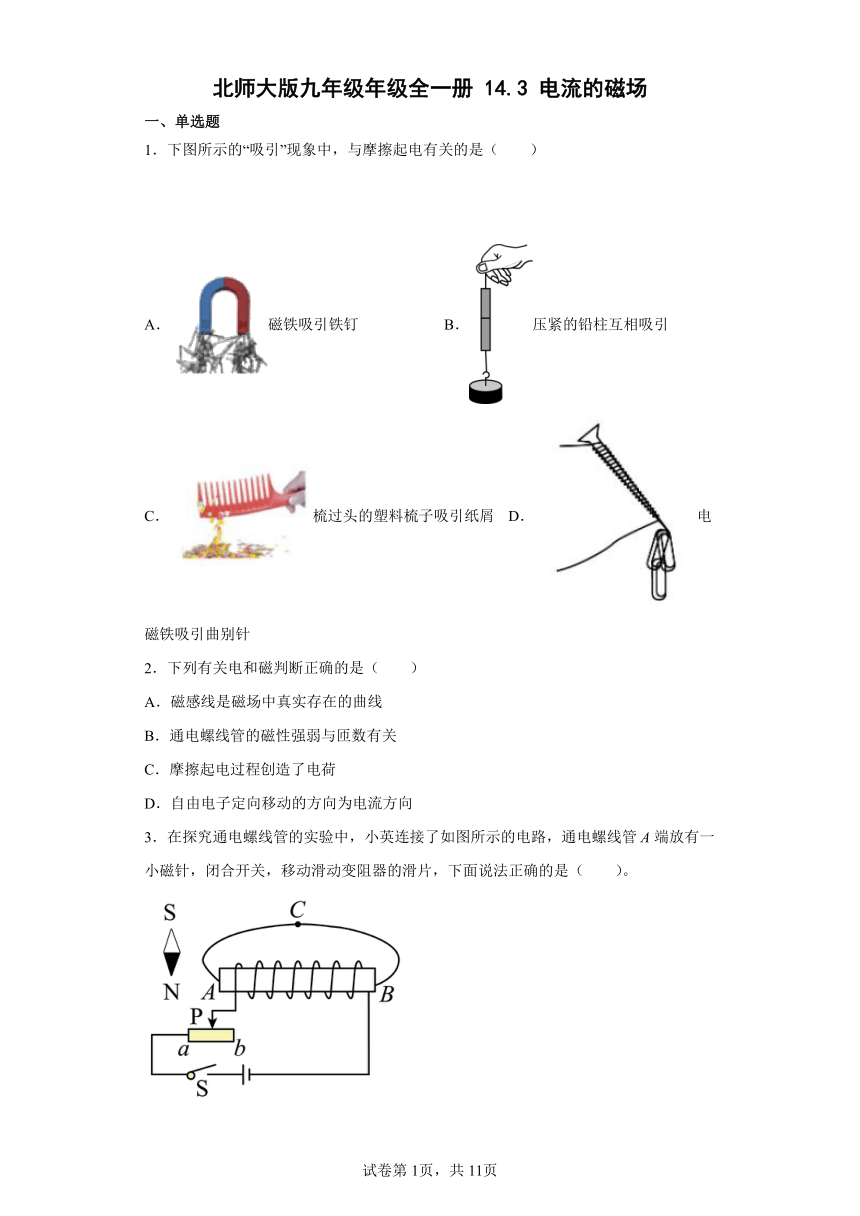

1．下图所示的“吸引”现象中，与摩擦起电有关的是（　　）
A．磁铁吸引铁钉 B．压紧的铅柱互相吸引
C．梳过头的塑料梳子吸引纸屑 D．电磁铁吸引曲别针
2．下列有关电和磁判断正确的是（ ）
A．磁感线是磁场中真实存在的曲线
B．通电螺线管的磁性强弱与匝数有关
C．摩擦起电过程创造了电荷
D．自由电子定向移动的方向为电流方向
3．在探究通电螺线管的实验中，小英连接了如图所示的电路，通电螺线管A端放有一小磁针，闭合开关，移动滑动变阻器的滑片，下面说法正确的是（　　）。
A．通电螺线管B端为N极
B．小磁针N极向右转动
C．通电螺线管外C点的磁场方向向左
D．滑动变阻器的滑片P向b端移动，通电螺线管的磁性减弱
4．直线电流周围磁场的磁感线分布和磁场方向的判定方法如图所示。将一枚转动灵活的小磁针放在水平放置的直导线正下方，直导线通电的瞬间（　　）
A．若电流方向从东向西，则小磁针不发生偏转
B．若电流方向从北向南，则小磁针逆时针偏转
C．若电流方向从南向北，则小磁针顺时针偏转
D．若电流方向从西向东，则小磁针不发生偏转
5．下列四幅图中，通电螺线管周围小磁针的指向正确的是（　　）
A． B． C． D．
6．如图所示，磁悬浮地球仪无任何支撑地悬浮在空中。它的底座里面有一个电磁铁，可使内部有磁体的地球仪悬浮在空中。要断开底座电磁铁的电源的时，需要先把地球仪拿下来放好，再把电源断开，这样才能避免地球仪由于断开电磁铁的电源而摔坏。关于地球仪悬浮在空中时的受力情况，下列说法中正确的是（　　）
A．地球仪内部的磁铁受到电磁铁引力的作用 B．地球仪内部的磁铁受到电磁铁斥力的作用
C．地球仪所受浮力与地球仪所受重力是一对平衡力 D．地球仪所受磁力大于地球仪所受重力

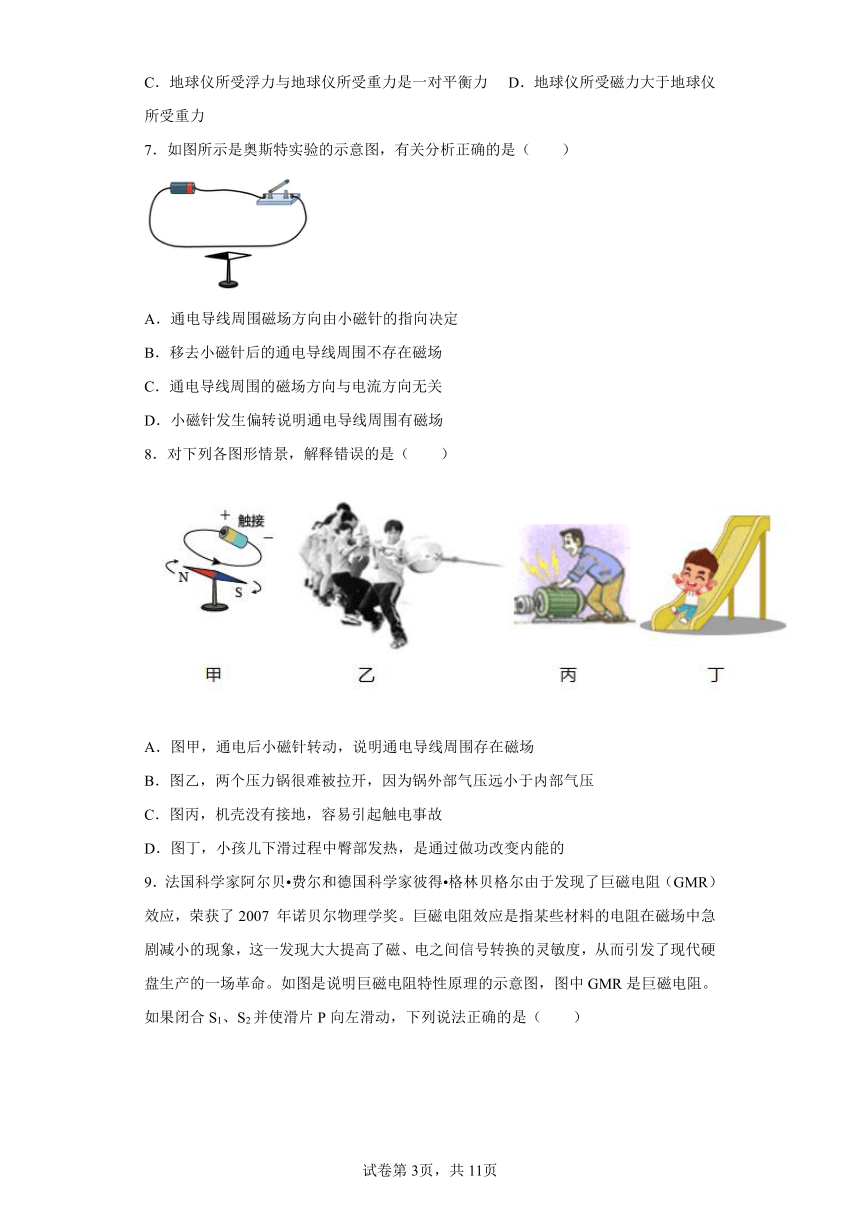

7．如图所示是奥斯特实验的示意图，有关分析正确的是（　　）
A．通电导线周围磁场方向由小磁针的指向决定
B．移去小磁针后的通电导线周围不存在磁场
C．通电导线周围的磁场方向与电流方向无关
D．小磁针发生偏转说明通电导线周围有磁场
8．对下列各图形情景，解释错误的是（　　）
A．图甲，通电后小磁针转动，说明通电导线周围存在磁场
B．图乙，两个压力锅很难被拉开，因为锅外部气压远小于内部气压
C．图丙，机壳没有接地，容易引起触电事故
D．图丁，小孩儿下滑过程中臀部发热，是通过做功改变内能的

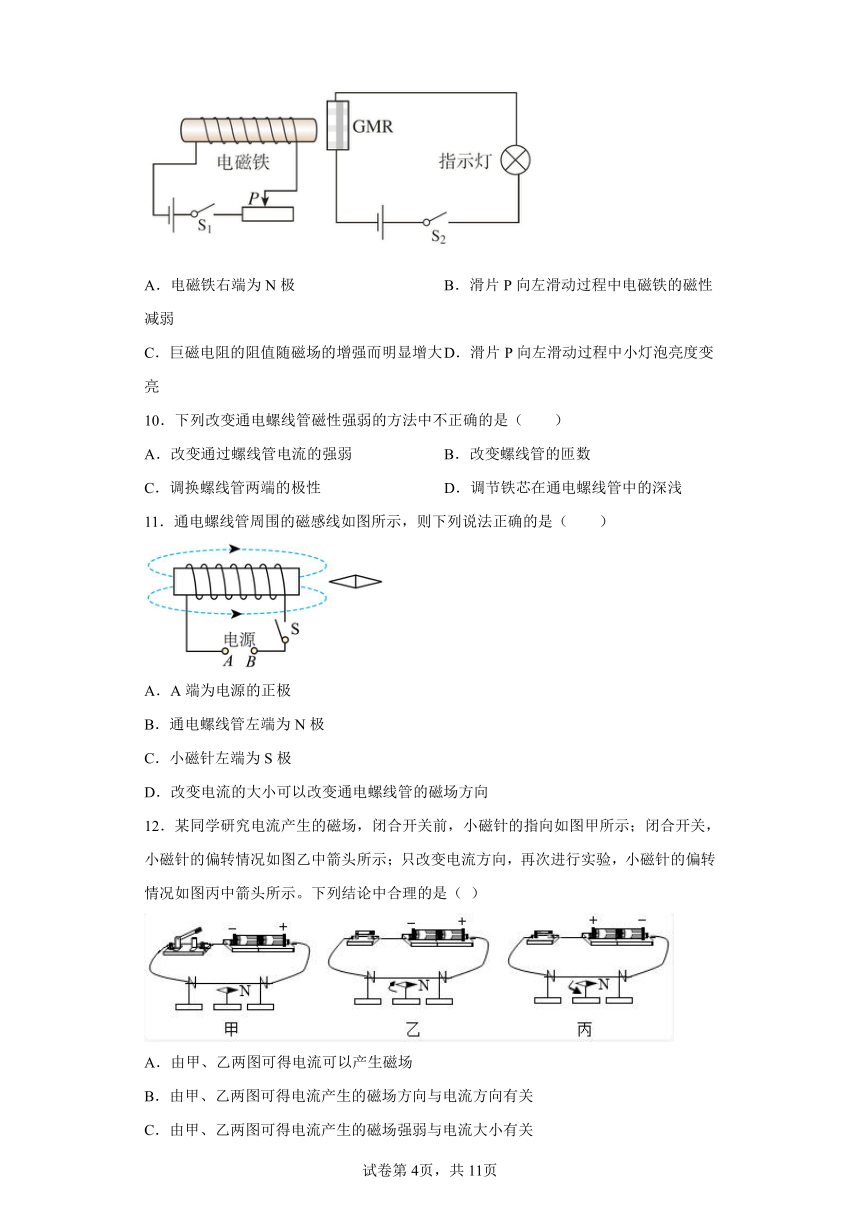

9．法国科学家阿尔贝 费尔和德国科学家彼得 格林贝格尔由于发现了巨磁电阻（GMR）效应，荣获了2007 年诺贝尔物理学奖。巨磁电阻效应是指某些材料的电阻在磁场中急剧减小的现象，这一发现大大提高了磁、电之间信号转换的灵敏度，从而引发了现代硬盘生产的一场革命。如图是说明巨磁电阻特性原理的示意图，图中GMR是巨磁电阻。如果闭合S1、S2并使滑片P向左滑动，下列说法正确的是（　　）
A．电磁铁右端为N极 B．滑片P向左滑动过程中电磁铁的磁性减弱
C．巨磁电阻的阻值随磁场的增强而明显增大 D．滑片P向左滑动过程中小灯泡亮度变亮
10．下列改变通电螺线管磁性强弱的方法中不正确的是（　　）
A．改变通过螺线管电流的强弱 B．改变螺线管的匝数
C．调换螺线管两端的极性 D．调节铁芯在通电螺线管中的深浅
11．通电螺线管周围的磁感线如图所示，则下列说法正确的是（　　）
A．A端为电源的正极
B．通电螺线管左端为N极
C．小磁针左端为S极
D．改变电流的大小可以改变通电螺线管的磁场方向
12．某同学研究电流产生的磁场，闭合开关前，小磁针的指向如图甲所示；闭合开关，小磁针的偏转情况如图乙中箭头所示；只改变电流方向，再次进行实验，小磁针的偏转情况如图丙中箭头所示。下列结论中合理的是（ ）
A．由甲、乙两图可得电流可以产生磁场
B．由甲、乙两图可得电流产生的磁场方向与电流方向有关
C．由甲、乙两图可得电流产生的磁场强弱与电流大小有关
D．由甲、丙两图可得电流产生的磁场方向与电流方向有关
二、填空题

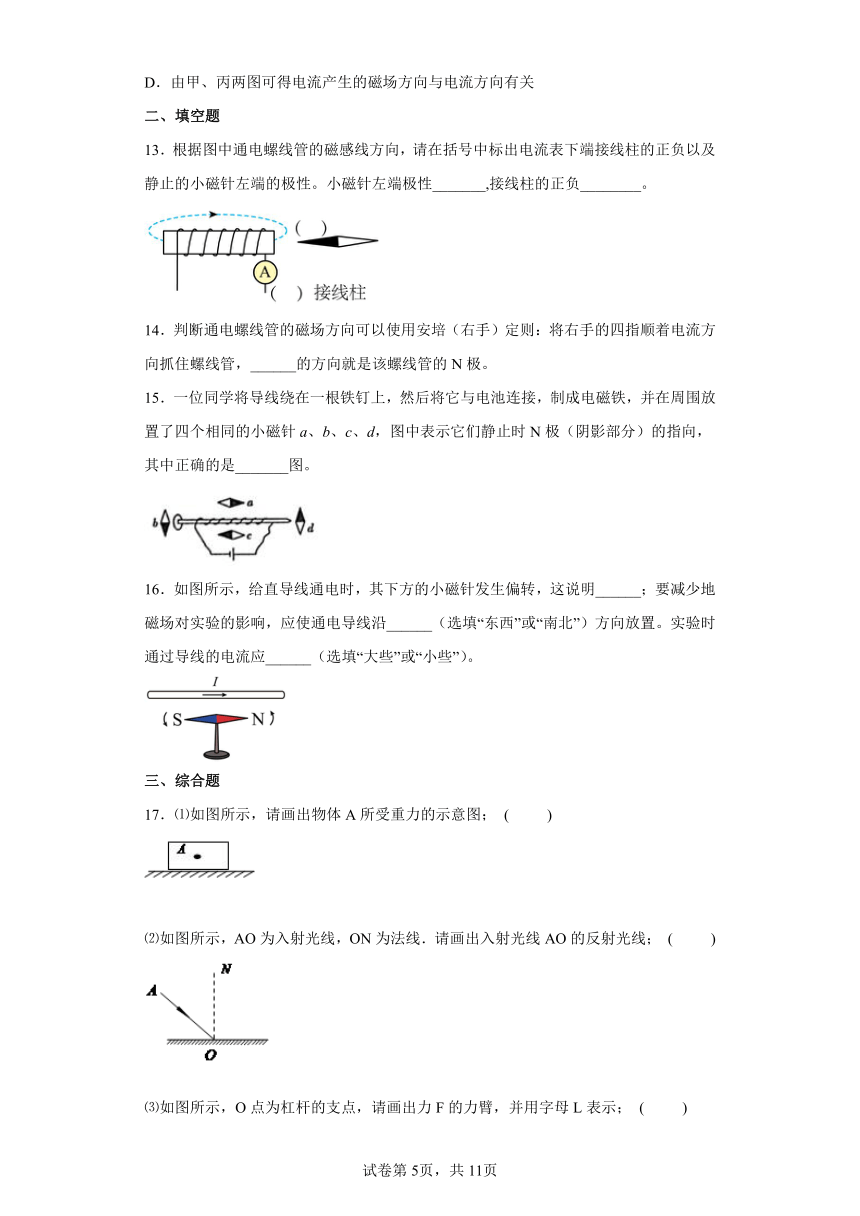

13．根据图中通电螺线管的磁感线方向，请在括号中标出电流表下端接线柱的正负以及静止的小磁针左端的极性。小磁针左端极性_______,接线柱的正负________。
14．判断通电螺线管的磁场方向可以使用安培（右手）定则：将右手的四指顺着电流方向抓住螺线管，______的方向就是该螺线管的N极。
15．一位同学将导线绕在一根铁钉上，然后将它与电池连接，制成电磁铁，并在周围放置了四个相同的小磁针a、b、c、d，图中表示它们静止时N极（阴影部分）的指向，其中正确的是_______图。
16．如图所示，给直导线通电时，其下方的小磁针发生偏转，这说明______；要减少地磁场对实验的影响，应使通电导线沿______（选填“东西”或“南北”）方向放置。实验时通过导线的电流应______（选填“大些”或“小些”）。
三、综合题
17．⑴如图所示，请画出物体A所受重力的示意图； ( )
⑵如图所示，AO为入射光线，ON为法线．请画出入射光线AO的反射光线； ( )
⑶如图所示，O点为杠杆的支点，请画出力F的力臂，并用字母L表示； ( )
⑷通电螺线管中的电流方向如图所示，由此可以判断出通电螺线管的左端是 _____极（选填“N”或“S”）；
⑸如图所示，弹簧测力计的示数为 _____ N；
⑹如图所示，物体A的长度是 _____cm；
⑺如图所示，温度计的示数是 _____℃；
(8)如图所示，电阻箱的示数是 _____Ω；
⑼如图所示，电能表的示数为 _____kW·h；
18．阅读短文，回答问题：
巨磁电阻效应
1988年阿尔贝 费尔和彼得 格林贝格尔发现，在铁、铬相间的三层复合电阻中，微弱的磁场可以导致电阻大小的急剧变化，这种现象被命名为“巨磁电阻效应”。更多的实验发现，并非任意两种不同种金属相间的三层膜都具有“巨磁电阻效应”。组成三层膜的两种金属中，有一种是铁、钴、镍这三种容易被磁化的金属中的一种，另一种是不易被磁化的其他金属，才可能产生“巨磁电阻效应”。进一步研究表明，“巨磁电阻效应”只发生在膜层的厚度为特定值时。用R0表示未加磁场时的电阻，R表示加入磁场后的电阻，科学家测得铁、铬组成的复合膜R与R0之比与膜层厚度d（三层膜厚度均相同）的关系图甲所示。1994年IBM公司根据“巨磁电阻效应”原理，研制出“新型读出磁头”，将磁场对复合膜阻值的影响转换成电流的变化来读取信息。
（1）以下两种金属组成的三层复合膜可发生“巨磁电阻效应”的是_____ ；
A．镍、铬 B．铜、银 C．铜、铬 D．铁、镍
（2）对铁、铬组成的复合膜，当膜层厚度是2.2nm时，这种复合膜电阻_____（选填“具有”或“不具有”）“巨磁电阻效应”；
（3）“新型读出磁头”可将微弱的磁信息转化为_____信息；
（4）铁、铬组成的复合膜，发生“巨磁电阻效应”时，其电阻R比未加磁场时的电阻R0_____（选填“大”或“小”）得多；
（5）图乙是硬盘某区域磁记录的分布情况，其中1表示有磁区域，0表示无磁区域。将铁、铬复合膜制成的“新型读出磁头”组成图乙所示电路，当磁头从左向右匀速经过该区域过程中，电流表读数变化情况应是图丙中的_____ 。
19．请阅读《分子电流假说》并回答问题。
分子电流假说
通过这学期的学习，我们知道磁体和电流都能产生磁场，而且通电螺线管外部的磁场与条形磁体的磁场十分相似，它们的磁场是否有什么联系呢？安培由此受到启发，提出了分子电流假说。安培认为：在物质内部存在着一种环形电流——分子电流，分子电流使每个物质微粒都成为微小的磁体。当分子电流I方向如图甲所示，则可用右手螺旋定则判断出它的两侧相当于N、S两个磁极。用安培的分子电流假说能够解释一些磁现象，一根铁棒未被磁化的时候，内部分子电流的取向是杂乱无章的，它们的磁场互相抵消，对外不显磁性，如图乙所示。当铁棒受到外界磁场的作用时，各分子电流的取向变得大致相同，铁棒被磁化，两端对外界显示出较强的磁性，形成磁极，如图丙所示。
在安培所处的时代，人们不知道物质内部为什么会有分子电流，20世纪后，人们认识到原子内部带电粒子在不停的运动，这种运动对应于安培所说的环形电流。“分子电流假说”提出以后，经历了“不太清楚”“遭到拒绝”到“逐渐明朗”几个阶段，这也告诉我们，科学的发现、科学理论的提出以及人们对科学成果的接受，不会都是一帆风顺的，但有益的学术论争可以促进科学的发展。
根据上述材料，回答下列问题。
(1)安培认为，在物质内部存在着的分子电流，使得每个物质微粒都成为了______；
(2)若物质内部某一个分子电流的方向如图所示，若将这个分子电流等效成一个微小条形磁铁，则该微小条形磁铁的上端是______（选填“N极”或“S极”）上；
(3)20世纪后，人们认识到原子可分为原子核和电子，原子核集中了原子全部正电荷和几乎全部质量，电子在核外微小空间运动，那么形成环形电流的是______；（选填“原子核”或“电子”）
(4)一根铁棒被磁化，两端会对外界显示出较强的磁性，但当它受到猛烈撞击后会失去磁性，请你用安培分子电流假说解释其原因。______
20．阅读短文，回答问题∶
干簧管
干簧管也叫干簧继电器，其外壳是一只密封的玻璃管，管内充有某种惰性气体。比一般机械开关结构简单，体积小，工作寿命长，它又有抗负载冲击能力强的特点，工作可靠性很高，有单触点和双触点之分。单触点干簧管结构如图甲，其中磁簧片是一种有弹性的薄铁片，被固定于玻璃管上。双触点干簧管结构如图乙，装有A。 B和C三块簧片，A的端点与C的端点是固定端点，B的端点是自由端点，正常时B的端点在自身弹力作用下与A的端点接触，当绕在干簧管上的线圈通电时，如图丙所示，B的端点与C的端点分别被磁化而相互吸引，当吸引力大于B的弹力时，B与A的端点分开，并与C的端点接触。而当B与C的吸引力减小到一定程度时，B在弹力的作用下与C的端点分开，重新恢复与A的端点接触。请回答下列问题∶
（1）在图丙中，若要使螺线管的右端为N极，则电源左端是____极。
（2）如图丁所示，当将一个条形磁铁与干簧管平行放置时，干簧管的两磁簧片被磁化，则磁簧片ab的b端为_____极；磁簧片cd的c端为_____极。
（3）干簧管在工作中所利用的电磁现象不包括( )
A．电流的磁效应 B．磁场对电流的作用
C．磁极间的相互作用 D．磁化
（4）如图戊所示，是小明同学用干簧管自制的水位自动报警器的结构简图，当水面在A、B之间正常水位时，上、下两干簧管都远离条形磁铁，没有磁化是断开的，红、绿灯都不发光，电铃不响∶当水面上升到最高水位A处时，___灯发光， 电铃响； 当水面下降到最低位B处时，______灯发光， 电铃响，这样通过红、绿灯的发光情况就可以判断水位是否正常。
（5）把蜂鸣器、光敏电阻、干簧管、开关、电源按如图所示电路连接，制成光电报警装置。当有光照射报警装置且光照不是很弱时，蜂鸣器发声，当没有光照或者光照很弱时，蜂鸣器不发声（光敏电阻∶受光照射后，阻值会变小）。请将下面的电路完整连接好______________。
21．读数与作图；
（1）如图所示温度计读数为_______℃。
（2）如图所示的物体A静止在斜面上，请画出物体A所受重力的示意图_______。
（3）如图中通电螺线管的磁感线方向标出小磁针的N极以及线圈中电流的方向_______；
