人教版九年级全一册18.2电功率同步练习（有解析）

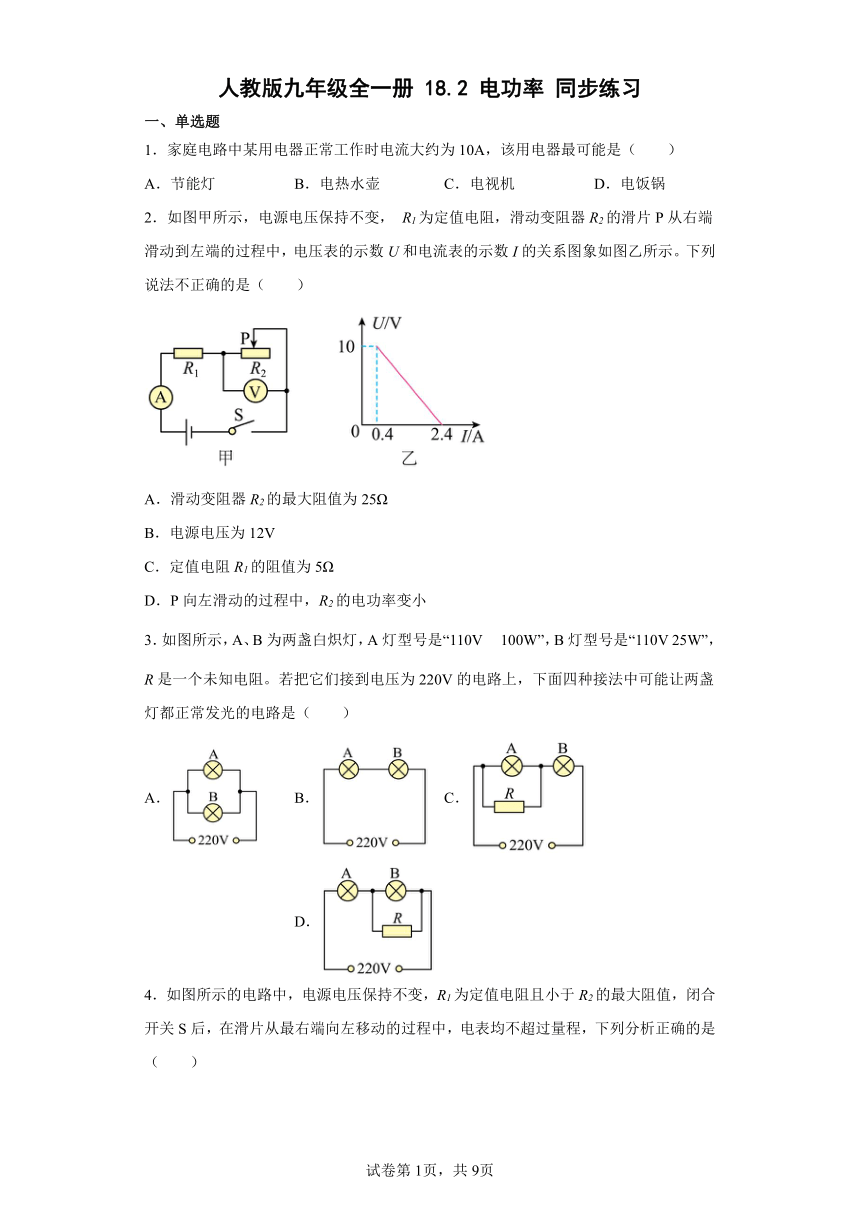

人教版九年级全一册 18.2 电功率 同步练习
一、单选题
1．家庭电路中某用电器正常工作时电流大约为10A，该用电器最可能是（　　）
A．节能灯 B．电热水壶 C．电视机 D．电饭锅
2．如图甲所示，电源电压保持不变， R1为定值电阻，滑动变阻器R2的滑片P从右端滑动到左端的过程中，电压表的示数U和电流表的示数I的关系图象如图乙所示。下列说法不正确的是（　　）
A．滑动变阻器R2的最大阻值为25Ω
B．电源电压为12V
C．定值电阻R1的阻值为5Ω
D．P向左滑动的过程中，R2的电功率变小
3．如图所示，A、B为两盏白炽灯，A灯型号是“110V 100W”，B灯型号是“110V 25W”，R是一个未知电阻。若把它们接到电压为220V的电路上，下面四种接法中可能让两盏灯都正常发光的电路是（　　）
A． B． C． D．

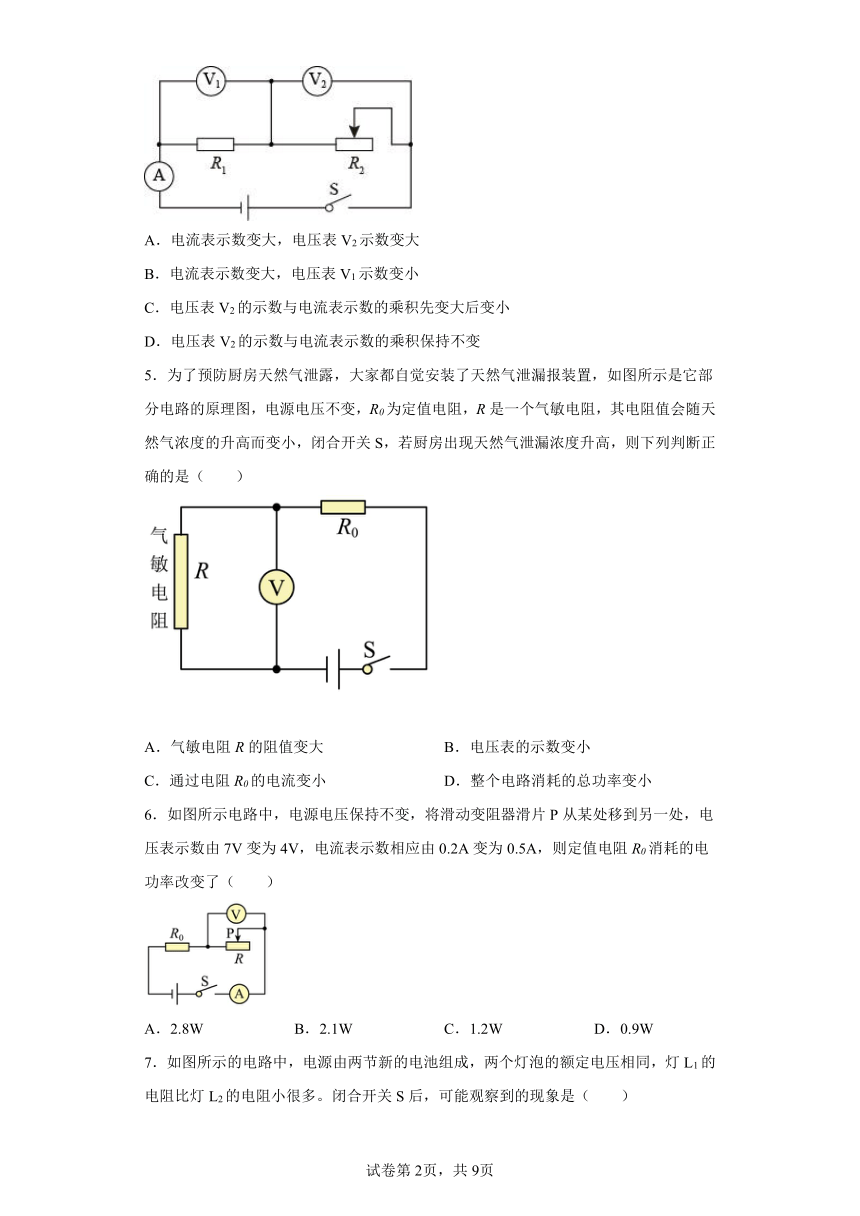

4．如图所示的电路中，电源电压保持不变，R1为定值电阻且小于R2的最大阻值，闭合开关S后，在滑片从最右端向左移动的过程中，电表均不超过量程，下列分析正确的是（　　）
A．电流表示数变大，电压表V2示数变大
B．电流表示数变大，电压表V1示数变小
C．电压表V2的示数与电流表示数的乘积先变大后变小
D．电压表V2的示数与电流表示数的乘积保持不变
5．为了预防厨房天然气泄露，大家都自觉安装了天然气泄漏报装置，如图所示是它部分电路的原理图，电源电压不变，R0为定值电阻，R是一个气敏电阻，其电阻值会随天然气浓度的升高而变小，闭合开关S，若厨房出现天然气泄漏浓度升高，则下列判断正确的是（　　）
A．气敏电阻R的阻值变大 B．电压表的示数变小
C．通过电阻R0的电流变小 D．整个电路消耗的总功率变小
6．如图所示电路中，电源电压保持不变，将滑动变阻器滑片P从某处移到另一处，电压表示数由7V变为4V，电流表示数相应由0.2A变为0.5A，则定值电阻R0消耗的电功率改变了（　　）
A．2.8W B．2.1W C．1.2W D．0.9W
7．如图所示的电路中，电源由两节新的电池组成，两个灯泡的额定电压相同，灯L1的电阻比灯L2的电阻小很多。闭合开关S后，可能观察到的现象是（　　）
A．L1比L2亮
B．电压表示数很小
C．若导线ab断路，电压表示数为0V
D．若导线ab断路，电流表指针正常向右偏转
8．假期小明一家要出门旅游，出发前家里只有一台额定功率为200W的冰箱正常工作，其它用电器都已关闭。小明看到家里电能表的示数为2021.6kW·h，过了7天小明回到家再次查看电能表的示数如图所示。下列有关说法正确的是（　　）
A．这段时间冰箱消耗的电能是7kW·h
B．冰箱每天平均工作的时间为0.5h
C．冰箱正常工作1min电能表的转盘转过12转
D．再有其它家电和冰箱一同正常工作时，电能表转盘的转速不变
9．标有“6V 1.5W”的小灯泡，通过它的电流随两端电压变化的关系如图所示，若把这样的三只灯泡串联起来，接在12V的电源两端，则下列说法中正确的是
A．串联后，三只小灯泡都可以正常发光
B．串联后，每只小灯泡的电阻为24Ω
C．串联后，每只小灯泡的实际功率为0.8W
D．串联后，每只小灯泡的实际功率为0.96W

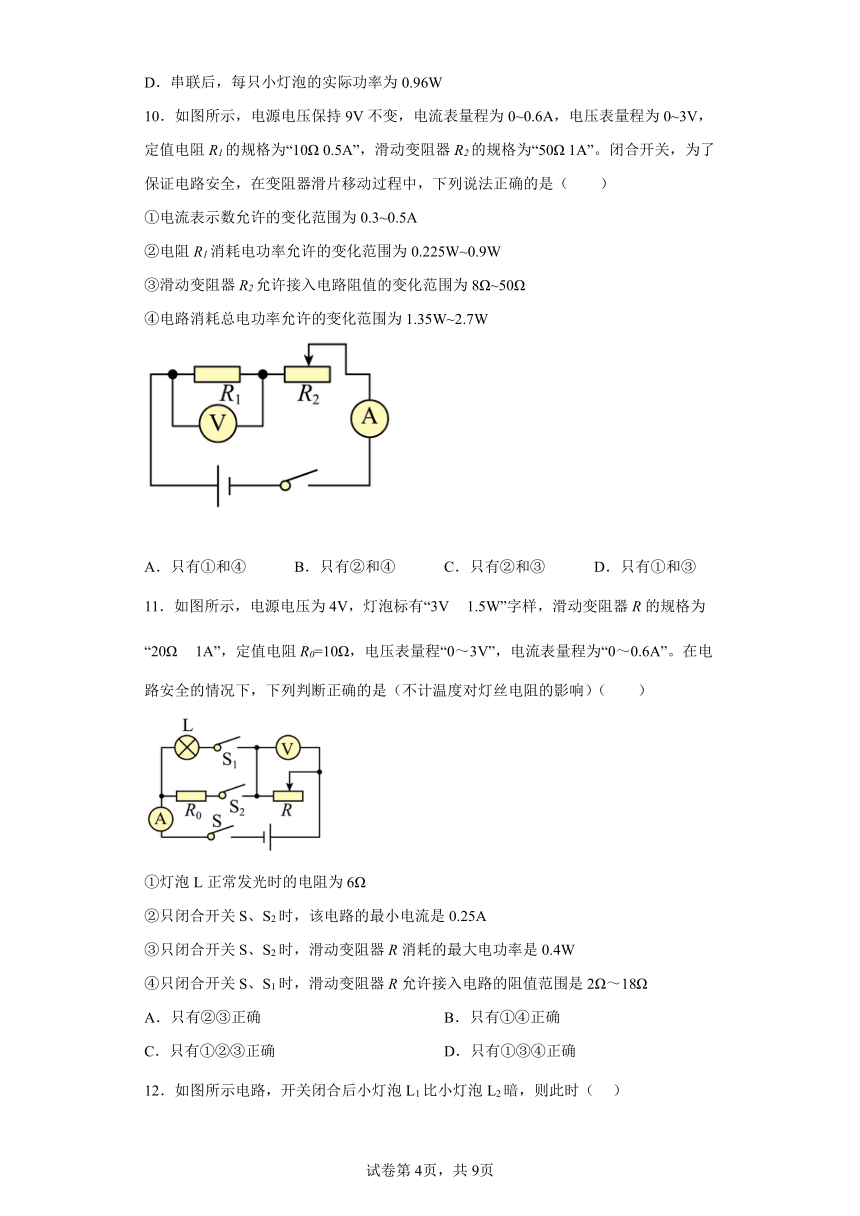

10．如图所示，电源电压保持9V不变，电流表量程为0~0.6A，电压表量程为0~3V，定值电阻R1的规格为“10Ω 0.5A”，滑动变阻器R2的规格为“50Ω 1A”。闭合开关，为了保证电路安全，在变阻器滑片移动过程中，下列说法正确的是（　　）
①电流表示数允许的变化范围为0.3~0.5A
②电阻R1消耗电功率允许的变化范围为0.225W~0.9W
③滑动变阻器R2允许接入电路阻值的变化范围为8Ω~50Ω
④电路消耗总电功率允许的变化范围为1.35W~2.7W
A．只有①和④ B．只有②和④ C．只有②和③ D．只有①和③
11．如图所示，电源电压为4V，灯泡标有“3V 1.5W”字样，滑动变阻器R的规格为“20Ω 1A”，定值电阻R0=10Ω，电压表量程“0～3V”，电流表量程为“0～0.6A”。在电路安全的情况下，下列判断正确的是（不计温度对灯丝电阻的影响）（　　）
①灯泡L正常发光时的电阻为6Ω
②只闭合开关S、S2时，该电路的最小电流是0.25A
③只闭合开关S、S2时，滑动变阻器R消耗的最大电功率是0.4W
④只闭合开关S、S1时，滑动变阻器R允许接入电路的阻值范围是2Ω～18Ω
A．只有②③正确 B．只有①④正确
C．只有①②③正确 D．只有①③④正确

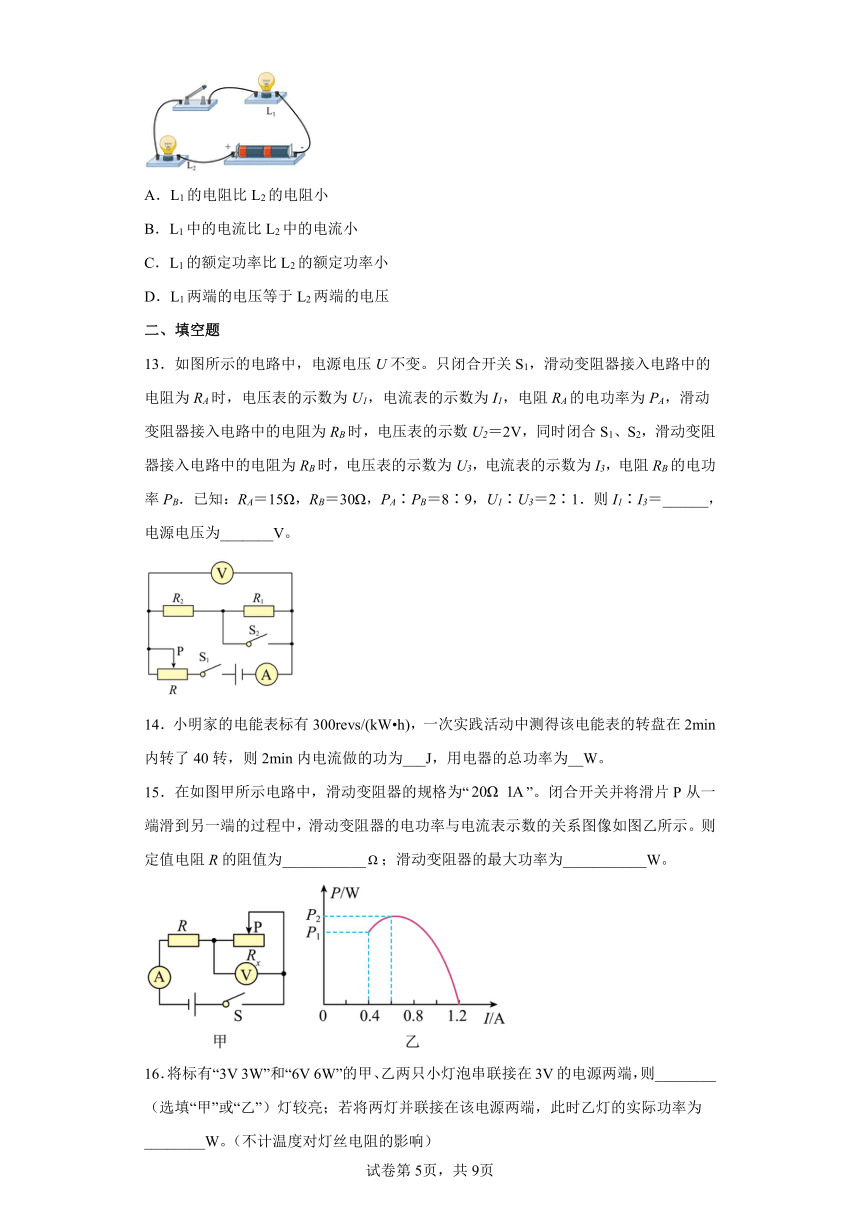

12．如图所示电路，开关闭合后小灯泡L1比小灯泡L2暗，则此时（ ）
A．L1的电阻比L2的电阻小
B．L1中的电流比L2中的电流小
C．L1的额定功率比L2的额定功率小
D．L1两端的电压等于L2两端的电压
二、填空题
13．如图所示的电路中，电源电压U不变。只闭合开关S1，滑动变阻器接入电路中的电阻为RA时，电压表的示数为U1，电流表的示数为I1，电阻RA的电功率为PA，滑动变阻器接入电路中的电阻为RB时，电压表的示数U2＝2V，同时闭合S1、S2，滑动变阻器接入电路中的电阻为RB时，电压表的示数为U3，电流表的示数为I3，电阻RB的电功率PB．已知：RA＝15Ω，RB＝30Ω，PA∶PB＝8∶9，U1∶U3＝2∶1．则I1∶I3＝______，电源电压为_______V。
14．小明家的电能表标有300revs/(kW h)，一次实践活动中测得该电能表的转盘在2min内转了40转，则2min内电流做的功为___J，用电器的总功率为__W。
15．在如图甲所示电路中，滑动变阻器的规格为“”。闭合开关并将滑片P从一端滑到另一端的过程中，滑动变阻器的电功率与电流表示数的关系图像如图乙所示。则定值电阻R的阻值为___________；滑动变阻器的最大功率为___________W。
16．将标有“3V 3W”和“6V 6W”的甲、乙两只小灯泡串联接在3V的电源两端，则________（选填“甲”或“乙”）灯较亮；若将两灯并联接在该电源两端，此时乙灯的实际功率为________W。（不计温度对灯丝电阻的影响）
三、综合题
17．如图甲所示是某家用多功能电炖锅，深受消费者认可和青睐。它有三段温控功能：高温炖，中温煮和低温熬，图乙是它的简化电路图，已知R2=121Ω，下表是该电炖锅的部分参数。【，】
（1）当S1闭合，S2接A时，电炖锅处于________（选填“高温炖”、“中温煮”或“低温熬”）。
（2）求R1的阻值________和高温炖时的功率________；
（3）在标准大气压下，使用高温炖将初温是52℃的一锅水烧开，若电炖锅高温炖时加热效率为80％，求烧开一锅水需要的时间________。
项目 参数
电源电压（V） 220
中温煮功率（W） 400
高温炖功率（W）
容积（L） 1
18．如图甲是一款自动控温烘干箱原理图，控制电路电源电压为8V，R为变阻器，Rt为热敏电阻、Rt阻值与箱内气温关系如表所示，工作电路电源电压为220V，R0为电热丝，阻值恒为88Ω，M为电风扇，铭牌上标有“220V；20W”字样，其作用是使箱内空气均匀受热，红、绿指示灯用于分别指示电路加热、待机状态。当控制电路的电流达到0.025A时，衔铁被电磁铁吸住，工作电路处于待机状态，当控制电路电流减小到某值时，衔铁被释放，工作电路处于加热状态。
t/℃ 30 40 50 60 70
Rt/Ω 305 245 200 170 150
（1）将控制电路中变阻器R的阻值调为120Ω时，箱内气温最高可达多少摄氏度________？（电磁铁的线圈电阻不计）
（2）增大变阻器R的阻值，箱内能达到的最高温度将____（选填“升高”或“降低”）重新调节变阻器R的值，同时闭合开关S1、S2，记入箱内气温与时间关系如图乙所示，可知t1到t3时间段是一个加热循环。若电热丝R0加热空气的效率为80%，衔铁每次被吸住的时长均为300s，箱内空气质量恒为2.2kg、比热容为。则箱内空气在t2到t3时间段吸收了多少J的热量________？一个加热循环的时间是多少s________？（控制电路、指示灯及电风扇M产生的电热均不计，指示灯消耗的电能不计）
19．空气质量指数是确保实现碧水蓝天的重要指标，如表的空气质量等级是按照空气质量指数划分的。图甲是环保项目学习小组设计的空气质量检测仪的电路原理图，用电流表显示空气质量指数。电源电压18V保持不变，定值电阻R0的阻值为100Ω，气敏电阻R的阻值与空气质量指数K的关系图象如图乙所示。
空气质量指数K 0～50 51～100 101～150 151～200 201～300 ＞300
空气质量等级 优 良 轻度污染 中度污染 重度污染 严重污染
（1）气敏电阻R的阻值随空气质量指数增大而______，空气污染的程度越小，电路中的电流越______，电路中电流为0.1A时，对应的空气质量等级为______。
（2）当空气质量指数为300时，R0消耗的电功率为______W。
20．新型节能电炖锅的发热体是由PTC半导体陶瓷材料制成的，PTC的发热效率较高，它有一个人为设定的温度，低于设定温度时，其电阻值随温度升高而变小；高于设定温度时，其电阻值随温度升高而变大，从而可以自动调节电炖锅的温度和电功率。有一种型号电炖锅，其简化工作电路如图甲所示，电源电压为220V，R0、Rt都是发热电阻，R0是定值电阻，Rt是PTC电阻，Rt的阻值随温度t的变化曲线如图乙所示。炖汤时，汤水沸腾后，电炖锅能在较低功率档位长时间保持水的沸腾，这样既能节约用电，又能使炖出来的汤味道鲜美且不失营养，此时Rt的温度为110℃，电炖锅功率为440W。求：
（1）当Rt的温度为50℃时，Rt的阻值是___________Ω；
（2）当Rt的温度约为110℃时，电炖锅的工作电流___________A，R0的阻值是___________Ω；
（3）Rt的温度从20℃升高到110℃的过程中，电炖锅的最大功率是___________W。
21．小惠了解到汽车灯泡的额定电压为12V，小惠用伏安法实验测得灯丝的电阻随电压变化的关系如下表：
U/V 0.2 0.5 1.0 2.0 4.0 6.0 8.0 10.0 12.0
R/ 0.12 0.18 0．25 0.35 0.50 0.62 0.70 0.77 0.8
混合动力汽车：我国自行生产的某品牌混合动力汽车已经上市，小惠家打算换辆混合动力汽车，于是，小惠在网上了解了混合动力汽车的一些情况。
混合动力汽车由一台内燃机和一台电机组成，这台电机既可以充当电动机驱动汽车，又可以充当发电机给磷酸铁锂蓄电池充电。混合动力汽车启动时，内燃机并不工作，蓄电池通过电机向车轮输送能量；当需要高速行驶或蓄电池储存电能过低时，内燃机启动，向车轮输送能量，并通过电机给蓄电池充电。某种型号的混合动力汽车，所用的蓄电池组和电机的部分参数如表所示，当储存的电能降到最大值的20%时，必须停止对外供电。汽车行驶过程中受到阻力来自于两部分，一是路面对汽车的摩擦阻力，这个阻力约为车重的0.06倍；二是空气对行驶汽车的阻力，这个阻力与速度的平方成正比。将这种汽车放在风洞静止测试时，风速45km/h时，汽车所受的总阻力为850N。
输出电压/V 最大功率/kW 最大容量/kW h 总质量/kg
500 100 10 1000
（1）电灯工作后，小惠用手摸灯泡壁，感觉温度升高，内能________（增加/减小），这是通过________（做功/热传递）改变的；
（2）由表中数据可知，随着电压增大，灯丝的电阻也增大，但老师说过同一段导体的电阻大小与电压无关，小惠认真思考后想到，灯丝电阻是因为灯丝的________升高而增大；
（3）正常发光条件下灯泡的电功率是________W；
（4）在图中画出灯丝电阻随电压变化的关系图像________；
（5）根据图像可推测电压为0V时，灯丝的电阻约________；
（6）试解释:灯泡为什么在刚开灯的瞬间最容易烧坏________
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．B
【详解】
A．节能灯正常工作的电流约0.1A，故A不符合题意；
B．电热水壶的功率在2000W左右，正常工作时电流大约为10A，故B符合题意；
C．电视机工作时的功率约为100W，电流大约是0.5A，故C不符合题意；
D．电饭锅的电功率约为1100W，工作电流约5A，故D不符合题意。
故选B。
2．D
【详解】
A．滑片P在右端时，电压表示数最大，电流表示数最小Umax=10V，Imin=0.4A，由欧姆定律可知，R2的值为
故A正确，不符合题意；
BC．设电源电压为U，当滑片在最右端时，由欧姆定律可知
当滑片在最左端时，电流最大Imax=2.4A，由欧姆定律可知
联立代入数据解得：R1=5Ω，U=12V。故BC正确，不符合题意；
D．串联电路的电流为
R2的功率为
联立代入可得
因为分母大于等于20当R2=5Ω时，分母最小，功率最大，即滑片从右端向左端滑动过程中，R2功率先增大后减小。故D错误，不符合题意。（这里用到高中的知识，也可以用排除法，因为ABC正确，所以D错误）
故选D。
3．D
【详解】
灯泡A的电阻
灯泡B的电阻
A．图中灯泡A和B的并联，电压为220V，由并联电路电压的规律可知A、B两端电压均为220V，大于其额定电压，故两盏灯都不能正常发光，并且两灯泡都会被烧坏，故A不符合题意；
B．图中灯泡A和B的串联在电压为220V的电路中，由于两灯泡电阻不同，由串联分压可知B灯泡两端电压大于110V，A灯泡两端电压小于110V，两盏灯都不能正常发光，故B不符合题意；
C．图是灯泡A和未知电阻并联后与灯泡B串联，灯泡要想正常工作，必须满足灯泡A与未知电阻R并联后的阻值和灯泡B的阻值相等；由于并联电路中，总电阻小于任何一个分电阻，所以灯泡A与未知电阻R并联后的阻值小于灯泡B的阻值，因此电路中灯泡A和灯泡B不会正常工作，故C不符合题意；
D．图是灯泡B和未知电阻并联后与灯泡A串联，灯泡要想正常工作，必须满足灯泡B与未知电阻并联后的阻值和灯泡A的阻值相等；并联电路，总电阻小于任何一个分电阻，所以灯泡B与未知电阻R并联后的阻值和灯泡A的阻值可能会相等，因此电路中灯泡A和灯泡B将会正常工作，故D符合题意。
故选D。
4．C
【详解】
AB．定值电阻R1、滑动变阻器R2串联，V1测R1的电压，V2测滑动变阻器的电压，在滑片从最右端向左移动的过程中，电阻减小，电路电流变大，电流表示数变大；定值电阻R1两端的电压变大，即V1的读数变大；电源电压不变，故滑动变阻器两端的电压减小，即V2的示数减小，故AB错误；
CD．电压表V2的示数与电流表示数的乘积就是滑动变阻器的功率，当R2=R1时，功率最大，其功率先变大后变小，故C正确，D错误。
故选C。
5．B
【详解】
由电路图可知，定值电阻R0和气敏电阻R串联，电压表测R两端的电压。
AB．因气敏电阻R的阻值会随天然气浓度的升高而变小，所以，当厨房天然气浓度升高时，气敏电阻R的阻值变小，由串联分压可知，气敏电阻R两端的电压变小，即电压表的示数变小，故A错误，B正确；
C．由电阻的串联可知电路的总电阻变小，由可知，电路中的电流变大，由串联电路电流的规律可知通过电阻R0的电流变大，故C错误；
D．电源电压不变，电路中的电流变大，由P=UI可知，整个电路消耗的总功率变大，故D错误。
故选B。
6．B
【详解】
由电路图可知，两电阻串联，当电压表示数为U1=7V时，电流表示数为I1=0.2A，则电源电压为
U=I1R0+U1
当电压表示数为U2=4V时，电流表示数为I2=0.5A，则电源电压为
U=I2R0+U2
联立可得
U=0.2R0+7V=0.5R0+4V
解得
R0=10Ω，U=9V
当电压表示数为7V时，定值电阻R0两端电压为
U3=9V-7V=2V
定值电阻R0电功率
P1=U3I1=2V×0.2A=0.4W
当电压表示数为4V时，定值电阻R0两端电压为
U4=9V-4V=5V
定值电阻R0电功率
P2=U4I2=5V×0.5A=2.5W
所以定值电阻R0消耗的电功率变化量为
P=P2-P1=2.5W-0.4W=2.1W
故选B。
7．B
【详解】
AB．由图可知，两个灯泡串联，电压表测量L1两端的电压，电流表测量电路中的电流，串联电路中各处的电流相等，灯L1的电阻比灯L2的电阻小很多，由P=I2R可知，灯L1的实际功率较小，L1比L2暗，由U=IR可知，灯L1的电压较小，电压表的示数较小，故A不符合题意，B符合题意；
CD．若导线ab断路，电压表串联在电路中，由于电压表内阻很大，电压表的示数接近电源电压，通过电路的电流很小，电流表的示数为零，故CD不符合题意。
故选B。
8．A
【详解】
A．电能表原来的示数为2021.6kW·h，7天电能表的示数为2028.6kW·h，则这段时间冰箱消耗的电能是
W=2028.6kW·h-2021.6kW·h=7kW·h
故A正确；
B．冰箱功率为200W，合0.2kW，电冰箱在这7天内工作的总时间为
t=
则冰箱每天平均工作的时间为
t'=5h
故B错误；
C．冰箱正常工作1min消耗的电能为
W'=Pt''=0.2kW×h=
电能表的转盘转的圈数为
n==2r
即冰箱正常工作1min电能表的转盘转过2转，故C错误；
D．再有其它家电和冰箱一同正常工作时，电路中消耗电能变快，电能表转盘的转速变快，故D错误。
故选A。
9．C
【详解】
A．三只灯泡串联且规格相同，它们的电流和电阻都相同，即这三只灯泡两端分得的电压都相同，三只灯泡串联接在12V的电源两端时，每只灯泡两端的电压都为4V；灯泡的额定电压是6V，三个灯泡都不能正常发光，故A错误；
B．由图可知，当灯泡两端的电压是4V时，通过它的电流是0.2A，灯泡的电阻
R==20Ω，
故B错误；
CD．小灯泡的实际电功率：
P=UI=4V×0.2A=0.8W，
故C正确，D错误。
10．B
【详解】
③根据电路图可知，定值电阻R1与滑动变阻器R2串联，电压表测量R1两端的电压；当电压表的最大测量值为3V时，此时定值电阻R1两端的电压U1=3V，电路中的电流
I=I2=I1=
因此电路中的最大电流为0.3A；此时滑动变阻器两端的电压
U2min=U-U1=9V-3V=6V
滑动变阻器连入电路的最小电阻
R2min=
变阻器R2接入电路的阻值允许变化范围为20Ω～50Ω，故③错误；
①电路中的电流最大时，电路的总功率最大，电路消耗的最大功率
Pmax=UI=9V×0.3A=2.7W
电阻R1消耗最大功率
P1=U1I=3V×0.3A=0.9W
当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，则总阻值为
Rmax=R1+R2=10Ω+50Ω=60Ω
电路中最小电流
Imin=
则电流表示数允许的变化范围为0.15A～0.3A，故①错误；
②R1消耗的最小功率
P1′=Imin2R1=(0.15A)2×10Ω=0.225W
则电阻R1消耗电功率允许的变化范围为0.225W～0.9W，故②正确；
④电路消耗的最小功率
Pmin=UImin=9V×0.15A=1.35W
则电路消耗总电功率允许的变化范围为1.35W～2.7W，故④正确；
由上分析可知：只有②和④正确。
故选B。
11．D
【详解】
①因为灯泡标有“3V　1.5W”字样，所以灯泡的U额=1.5W，P额=3V，所以
故①正确；
②只闭合开关S、S2时，此时定值电阻R0与滑动变阻器R串联，电压表测滑动变阻器R两端的电压，电流表测电路中的电流，根据串联电路分压的特点
所以滑动变阻器R分到的电压
小于电压表的量程3V，电路安全，说明滑动变阻器R的滑片可以滑到最右端，此时电路中的电流最小
故②错误；
③只闭合开关S、S2时，此时定值电阻R0与滑动变阻器R串联，则电路中的电流为
则滑动变阻器R消耗的电功率为
要使滑动变阻器R取得最大的消耗功率，则最小，即，所以当R0-R=0，即R = R0 =10Ω时，使滑动变阻器取得最大的消耗功率，此时电路中的电流
则滑动变阻器取得最大的消耗功率为
故③正确；
④只闭合开关S、S1时，灯泡L与滑动变阻器串联接到电路中，电压表测滑动变阻器R两端的电压，电流表测电路中的电流。由①可知，灯泡的允许通过的最大电流
I最大=I额=0.5A
小于电流表的量程，为了保护电路，电流只能取0.5A。此时灯泡两端的电压为灯泡额定电压，所以滑动变阻器两端的电压
U滑=U-U额=4V-3V=1V
此时滑动变阻器接入电路的最小阻值为
根据电压表量程，滑动变阻器两端的最大电压为U滑最大=3V。此时灯泡两端的电压
UL=U- U滑最大=4V-3V=1V
所以
所以滑动变阻器R允许接入电路的阻值范围是2Ω～18Ω。故④正确。
故ABC错误，D正确。
故选D。
12．A
【详解】
由电路图可知，灯泡L1 L2串联。
ABD．灯泡的实际功率决定灯泡的明暗，且开关闭合后小灯泡L1比小灯泡L2暗，所以灯泡L1的实际功率小于灯泡L2的实际功率；因串联电路处处电流相等，所以通过两灯泡的电流相等，由P=I2R可知，灯泡L1的电阻小于灯泡L2的电阻，由U=IR可知，灯泡L1两端电压小于灯泡L2两端电压。故A正确，BD错误；
C．灯泡在额定电压下工作时，实际功率等于额定功率，由于不知道灯泡的额定电压、额定电流，因此无法比较灯泡的额定功率，故C错误。
故选A。
13． 4：3 6
【详解】
[1]只闭合开关，滑动变阻器接入电路中的电阻为时，等效电路图如图1所示；
滑动变阻器接入电路中的电阻为时，等效电路图如图2所示；
同时闭合、，滑动变阻器接入电路中的电阻为时，等效电路图如图3所示。
图1和图3中，由可得
所以
[2]图1和图3中，因串联电路中总电阻等于各分电阻之和，
所以，由 可得，电压表的示数之比
即
解得
因电源的电压一定时，电路中的电流和总电阻成反比，所以，
解得：
图2中，电压表示数和电源电压的比值
则电源的电压：
14． 4.8×105J 4000
【详解】
[1]由电能表的盘上标有“300revs/(kW h)”。可知电路中每消耗1kW h的电能，电能表的转盘转了300转。所以当电能表转盘转了40转时，消耗的电能为
W=1300×40×3.6×106J=4.8×105J
t=2min=120s
[2]用电器的总功率
15．
【详解】
[1]由电路图可知，Rx与R串联，电压表测Rx两端的电压，电流表测电路中的电流；当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，由图像可知，电路中的电流
由
可得，电源的电压
①
当滑动变阻器接入电路中的电阻最小时，电路中的电流最大，由图像可知，电路中的电流
电源电压
②
根据①②解得：
[2]电源电压
当滑动变阻器滑动到某一位置时，滑动变阻器的阻值为，此时电路中的电流为
那么滑动变阻器的电功率为
当
时，P最大，即滑动变阻器的最大功率为
16． 乙 1.5
【详解】
[1]由可得，甲灯泡的电阻为
乙灯泡的电阻为
将两灯泡串联在电路中时，流过两灯泡的电流相等，故由P=I2R可知，乙灯泡的实际功率较大，即乙灯泡较亮。
[2]若将两灯并联接在该电源两端，则此时乙灯两端电压为U=3V，则由可知，此时乙灯的实际功率为
17． 中温煮
【详解】
（1）[1]根据电路图，当两电阻串联时，总电阻最大，根据电功率的计算公式可知，此时功率最小，为低温熬；当两电阻并联时，总电阻最小，同理此时功率最大，为高温炖；当S1闭合，S2接A时，R2短路，电路为R1的简单电路，此时电炖锅处于中温煮。
（2）[2]当S1闭合，S2接A时，R2短路，电路为R1的简单电路，所以R1的阻值为
[3]高温炖时，当S1闭合，S2接B时，两电阻并联，所以此时的总功率为
（3）[4]水的质量为
水吸收的热量为
消耗的总电能为
所需要时间为
18． 50℃ 升高 330s
【详解】
解：（1）[1]当控制电路的电流达到0.025A时，衔铁被电磁铁吸住，此时电路总电阻为
根据串联电路电阻的关系，此时热敏电阻的阻值为
由表格数据可知此时箱内气温最高可达50℃。
（2）[2]电路中的总电阻一定，增大变阻器R的阻值，Rt允许的电阻变小，由表格数据可知箱内能达到的最高温度升高。
[3]由图乙可知箱内空气在t2到t3时间段升高的温度为
该时间段内箱内空气吸收的热量为
[4]该时间段内工作电路消耗的电能为
电热丝R0的电功率为
则该时间段所用时间为
1个加热循环的时间为
答：（1）将控制电路中变阻器R的阻值调为120Ω时，箱内气温最高可达50摄氏度；
（2）增大变阻器R的阻值，箱内能达到的最高温度将升高；箱内空气在t2到t3时间段吸收的热量为；一个加热循环的时间是330s。
19． 减小 小 良 2.25
【详解】
（1）[1][2][3]由如图乙所示，气敏电阻R的阻值随空气质量指数增大而减小；两电阻串联在电路中，空气污染的程度越小，空气质量指数越小，气敏电阻阻值越大，则电路中总电阻越大，且电源电压不变，则电路中的电流越小；电路中电流为0.1A时，电路总电阻为
气敏电阻R接入阻值为
由图乙可知此时空气质量指数K为51～100，对应的空气质量等级为良。
（2）[4]当空气质量指数为300时，由图乙可知此时气敏电阻R接入阻值为20Ω，电路总电阻为
电路中的电流为
则R0消耗的电功率为
20． 60 2 5 880
【详解】
（1）[1]由电路图可知两电阻串联，当Rt的温度为50℃时，由Rt的阻值随温度t的变化曲线可知Rt的阻值是60Ω。
（2）[2][3]当Rt的温度约为110℃时，电炖锅功率为440W，则电炖锅的工作电流为
电路总电阻为
由图可知此时Rt的阻值是105Ω，则R0的阻值为
（3）[4]根据可知电路中总电阻越小则电功率越大，Rt的温度从20℃升高到110℃的过程中，当Rt的温度为80℃时，Rt达到最小阻值50Ω，此时电炖锅有最大功率为
21． 增加 热传递 温度 180 0.1 见解析
【详解】
（1）[1][2]根据题意知道，灯丝发光时温度升高，说明内能增加，这是电流通过导体做功，使灯丝内能增加的。
（2）[3]灯丝电阻变大，是因为通电时间长使灯丝温度升高，故灯丝的电阻随温度的升高而增大。
（3）[4]车灯泡的额定电压为12V，由表格数据知道，此时灯丝的电阻是0.8Ω，由知道，正常发光条件下灯泡的电功率是
（4）[5]根据表格数据，采用描点法得到灯丝电阻随电压变化的关系图像如下
（5）[6]由上图所示灯丝电阻随电压变化的关系图象可知，当电压为0V时，灯泡电阻大约为0.1Ω。
（6）[7]由表中实验数据知道，刚开灯时，灯泡温度较低，灯丝电阻较小；灯泡两端电压一定，由知道，灯泡电阻越小，灯泡实际功率越大，灯泡产生的热量越多，容易烧坏到灯泡。
