人教版九年级全一册 第十五章 电流和电路 章末综合练
一、单选题
1．给你如下器材：电池组一个、开关一个、电灯泡两只，要求这两只灯泡并联，并用开关控制它们，你至少需要导线（　　）
A．3根 B．4根 C．5根 D．6根
2．以下几组材料或物品中，通常情况下都是绝缘体的是（　　）
A．橡胶、玻璃、空气 B．玻璃、大地、干木材
C．人体、塑料、石墨 D．食盐水溶液、铁丝、水
3．用毛皮摩擦过的橡胶棒接触验电器的金属球，验电器的金属箔片张开，如图所示。下列说法正确的是（　　）
A．毛皮的原子核束缚电子的能力比橡胶棒强
B．摩擦过程中毛皮上的电子转移到橡胶棒上
C．验电器箔片张开是因为两箔片带了正电荷
D．金属球上的电荷与两箔片上的电荷电性相反
4．如图所示电路中，三个电阻器中有两个的阻值相等，电流表内阻不计，如果电流表A1、A2的示数分别为0.2A和0.3A，则通过电源的电流可能是（　　）
A．0.1 A B．0.3A C．0.4A D．0.5A

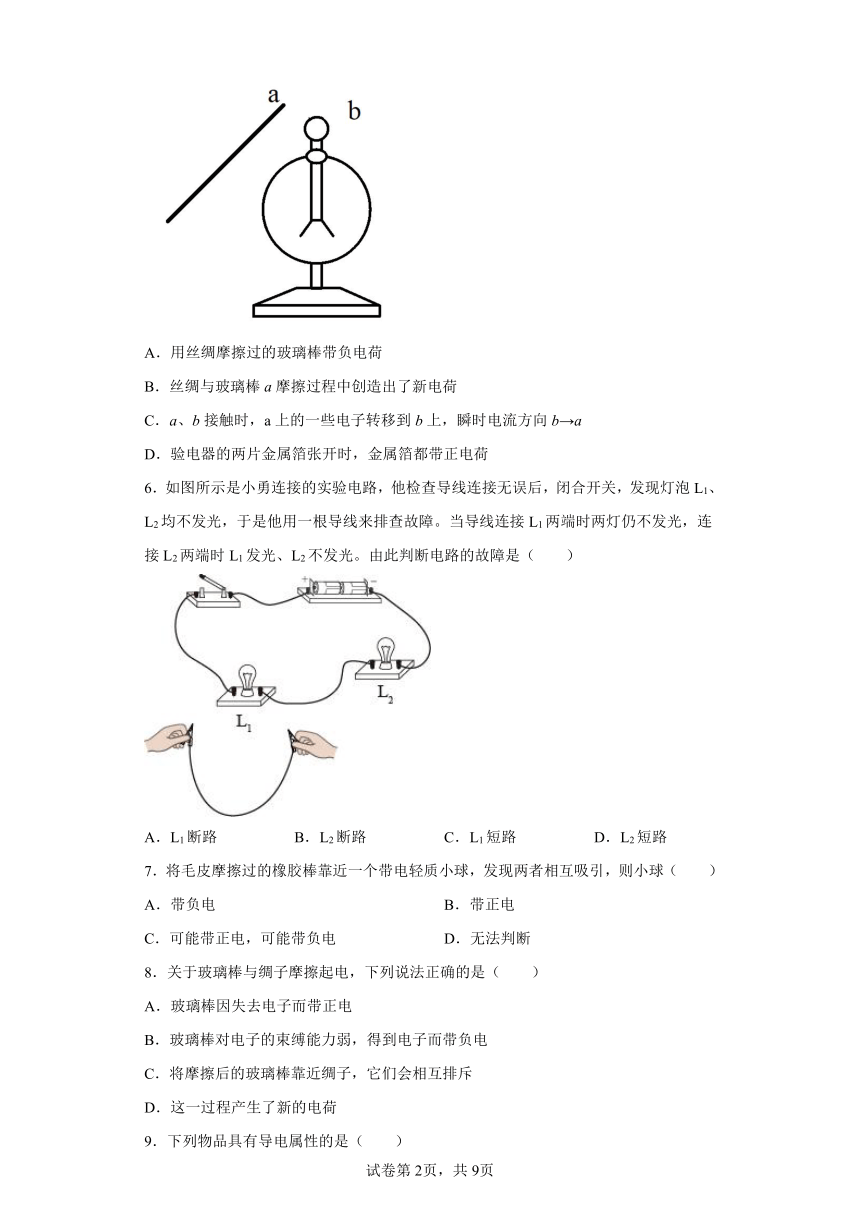

5．如图所示，用丝绸摩擦过的玻璃棒a去接触不带电的验电器金属球b后，验电器的两片金属箔张开，则下列说法正确的是（　　）
A．用丝绸摩擦过的玻璃棒带负电荷
B．丝绸与玻璃棒a摩擦过程中创造出了新电荷
C．a、b接触时，a上的一些电子转移到b上，瞬时电流方向b→a
D．验电器的两片金属箔张开时，金属箔都带正电荷
6．如图所示是小勇连接的实验电路，他检查导线连接无误后，闭合开关，发现灯泡L1、L2均不发光，于是他用一根导线来排查故障。当导线连接L1两端时两灯仍不发光，连接L2两端时L1发光、L2不发光。由此判断电路的故障是（　　）
A．L1断路 B．L2断路 C．L1短路 D．L2短路
7．将毛皮摩擦过的橡胶棒靠近一个带电轻质小球，发现两者相互吸引，则小球（　　）
A．带负电 B．带正电
C．可能带正电，可能带负电 D．无法判断
8．关于玻璃棒与绸子摩擦起电，下列说法正确的是（　　）
A．玻璃棒因失去电子而带正电
B．玻璃棒对电子的束缚能力弱，得到电子而带负电
C．将摩擦后的玻璃棒靠近绸子，它们会相互排斥
D．这一过程产生了新的电荷
9．下列物品具有导电属性的是（　　）
A．塑料学生尺 B．擦字橡皮 C．食用油 D．铜钥匙

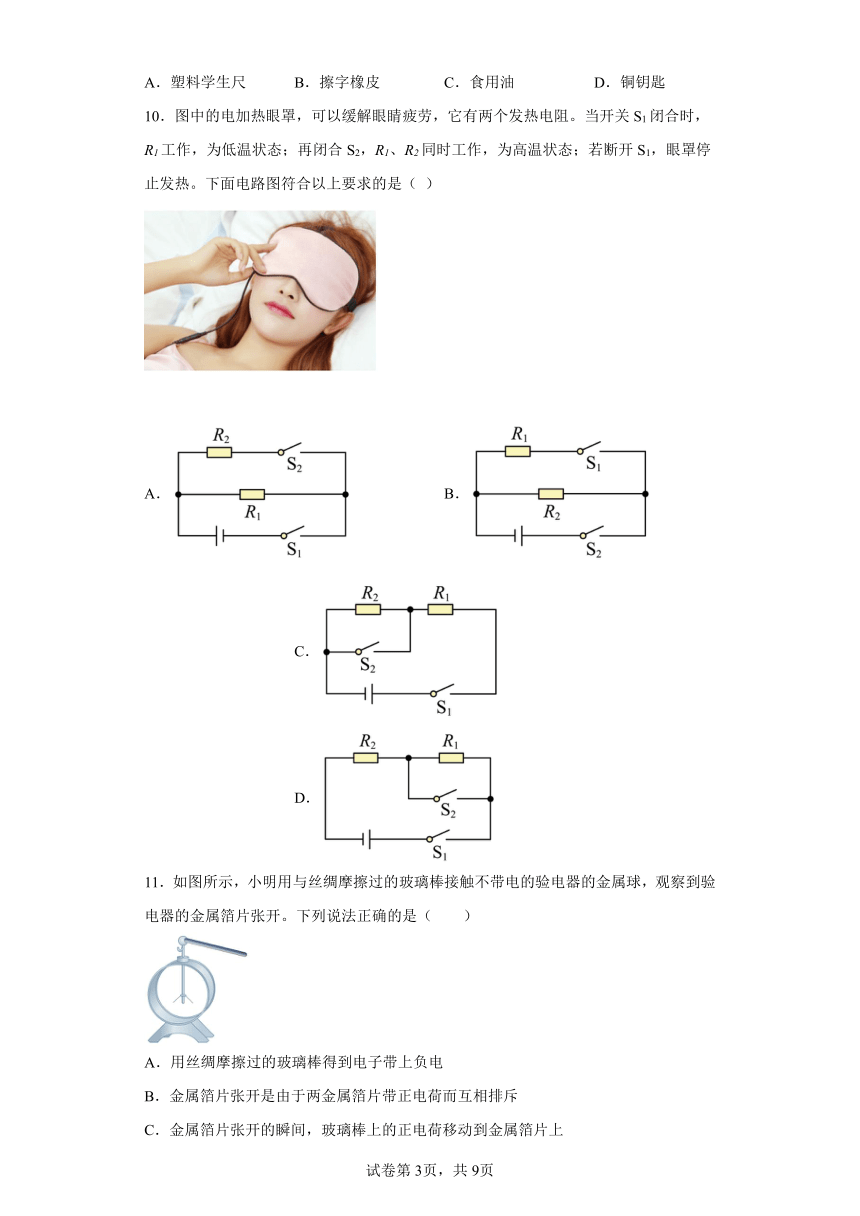

10．图中的电加热眼罩，可以缓解眼睛疲劳，它有两个发热电阻。当开关S1闭合时，R1工作，为低温状态；再闭合S2，R1、R2同时工作，为高温状态；若断开S1，眼罩停止发热。下面电路图符合以上要求的是（ ）
A． B． C． D．
11．如图所示，小明用与丝绸摩擦过的玻璃棒接触不带电的验电器的金属球，观察到验电器的金属箔片张开。下列说法正确的是（　　）
A．用丝绸摩擦过的玻璃棒得到电子带上负电
B．金属箔片张开是由于两金属箔片带正电荷而互相排斥
C．金属箔片张开的瞬间，玻璃棒上的正电荷移动到金属箔片上
D．金属箔片张开的瞬间，产生的电流方向是从金属箔片流向玻璃棒

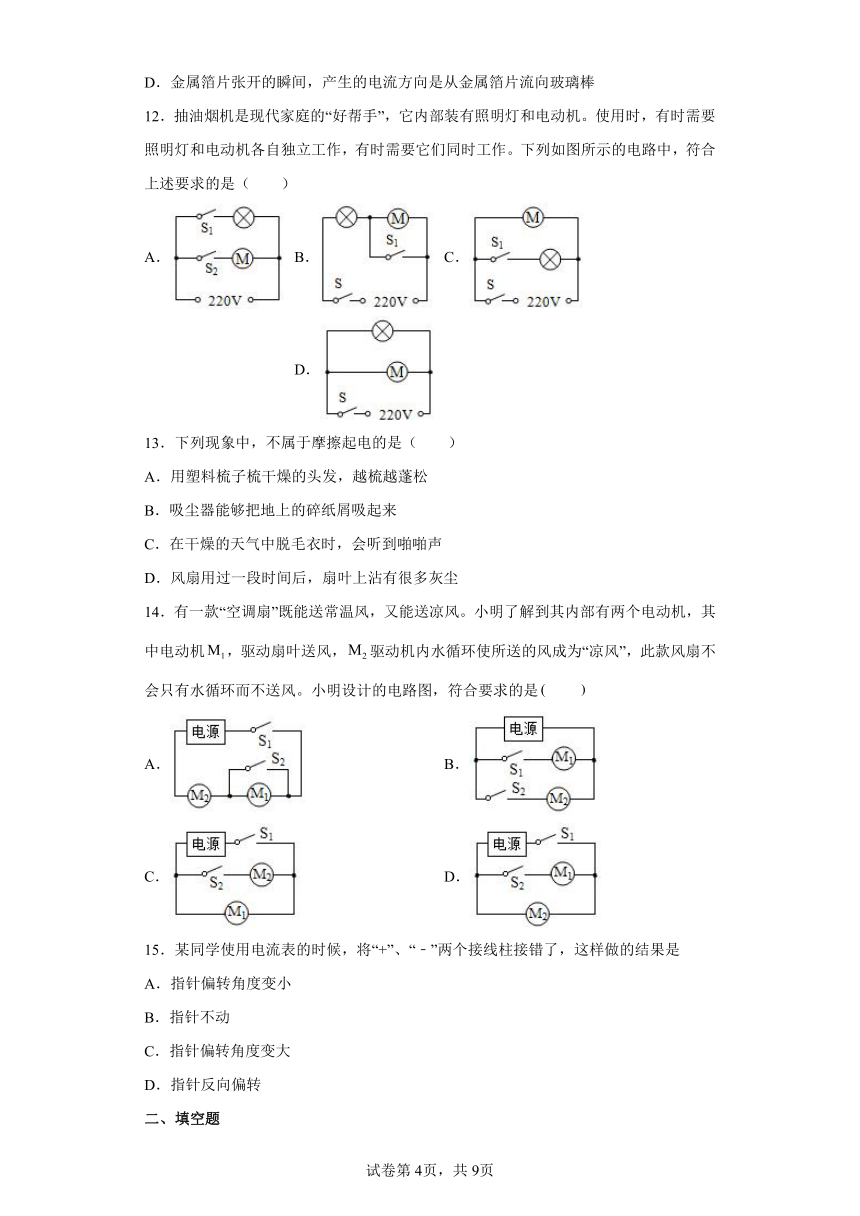

12．抽油烟机是现代家庭的“好帮手”，它内部装有照明灯和电动机。使用时，有时需要照明灯和电动机各自独立工作，有时需要它们同时工作。下列如图所示的电路中，符合上述要求的是（　　）
A． B． C． D．
13．下列现象中，不属于摩擦起电的是（　　）
A．用塑料梳子梳干燥的头发，越梳越蓬松
B．吸尘器能够把地上的碎纸屑吸起来
C．在干燥的天气中脱毛衣时，会听到啪啪声
D．风扇用过一段时间后，扇叶上沾有很多灰尘
14．有一款“空调扇”既能送常温风，又能送凉风。小明了解到其内部有两个电动机，其中电动机，驱动扇叶送风，驱动机内水循环使所送的风成为“凉风”，此款风扇不会只有水循环而不送风。小明设计的电路图，符合要求的是　　
A． B．
C． D．
15．某同学使用电流表的时候，将“+”、“﹣”两个接线柱接错了，这样做的结果是
A．指针偏转角度变小
B．指针不动
C．指针偏转角度变大
D．指针反向偏转
二、填空题

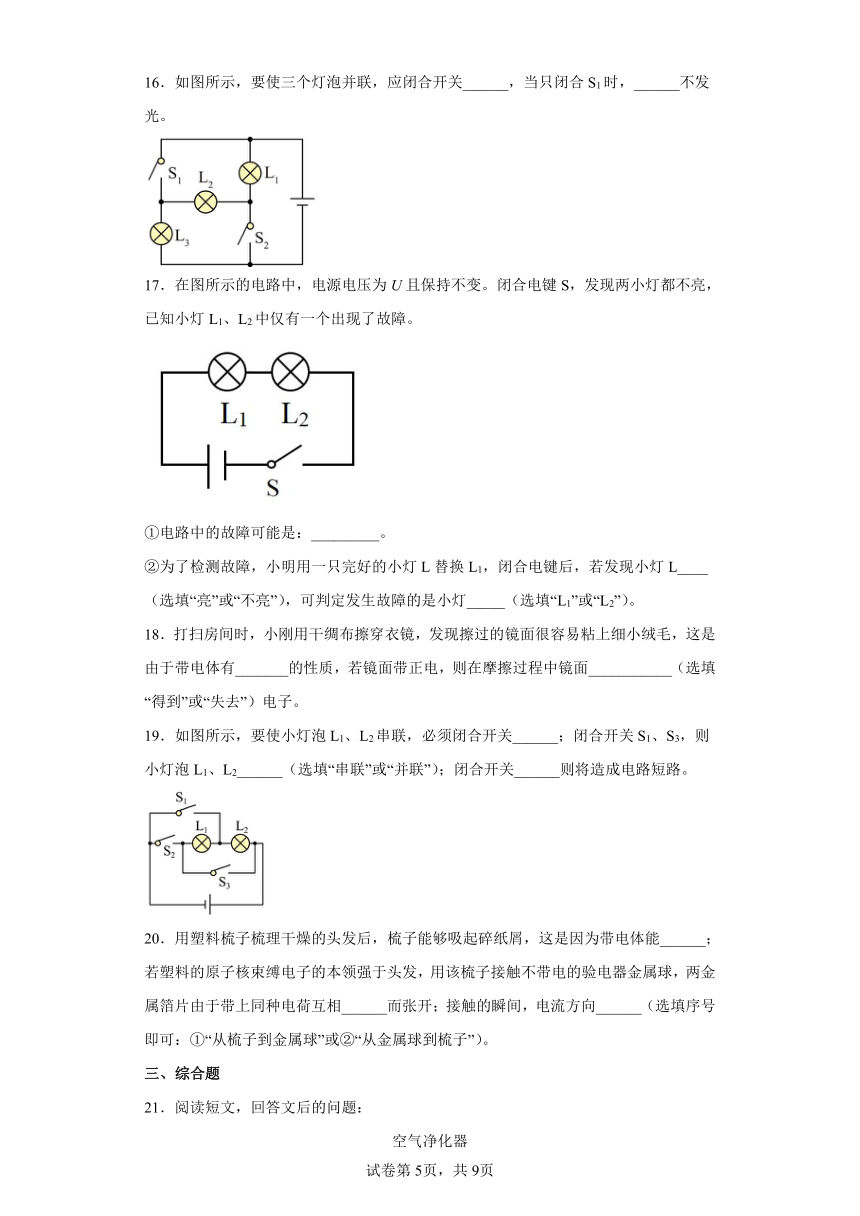

16．如图所示，要使三个灯泡并联，应闭合开关______，当只闭合S1时，______不发光。
17．在图所示的电路中，电源电压为U且保持不变。闭合电键S，发现两小灯都不亮，已知小灯L1、L2中仅有一个出现了故障。
①电路中的故障可能是：_________。
②为了检测故障，小明用一只完好的小灯L替换L1，闭合电键后，若发现小灯L____（选填“亮”或“不亮”），可判定发生故障的是小灯_____（选填“L1”或“L2”）。
18．打扫房间时，小刚用干绸布擦穿衣镜，发现擦过的镜面很容易粘上细小绒毛，这是由于带电体有_______的性质，若镜面带正电，则在摩擦过程中镜面___________（选填“得到”或“失去”）电子。
19．如图所示，要使小灯泡L1、L2串联，必须闭合开关______；闭合开关S1、S3，则小灯泡L1、L2______（选填“串联”或“并联”）；闭合开关______则将造成电路短路。
20．用塑料梳子梳理干燥的头发后，梳子能够吸起碎纸屑，这是因为带电体能______；若塑料的原子核束缚电子的本领强于头发，用该梳子接触不带电的验电器金属球，两金属箔片由于带上同种电荷互相______而张开；接触的瞬间，电流方向______（选填序号即可：①“从梳子到金属球”或②“从金属球到梳子”）。
三、综合题
21．阅读短文，回答文后的问题：
空气净化器
为防止雾震天气对人身体的危害，空气净化器逐渐走入家庭，其工作过程（如图甲）是：脏空气进入净化器时，灰尘被正电钨丝放电而带上正电，流到负电格栅板时，带电灰尘被吸附。此后经过活性炭层时，化学有毒气体被吸附，排出空气的污染物浓度大幅降低，多次循环后变成洁净空气。
洁净空气量（CADR）是反映其净化能力的性能指标，CADR值越大，其净化效率越高。利用CADR值，可以评估其在运行一定时间后，去除室内空气污染物的效果。按下列公式计算CADR：CADR=（V：房间容积；t：空气净化器使房间污染物的浓度下降90%运行的时间）。
小明房间的使用面积为18m2，高度3m。下图乙是他家新购买的一台空气净化器，其CADR值为138m3/h。
(1)负电格栅板吸附灰尘的原理是_________________________________；
(2)使用一段时间后的活性炭被取出时，散发出刺激性的气味，说明分子__________________；
(3)小明家的空气净化器__________（能／不能）在1小时内使房间污染物浓度下降90%；
(4)已知空气的密度是1.29kg/m3，则小明的房间中空气的质量为___________kg。
22．如图甲所示的电路中，闭合开关后，电流表A1的示数为0.5A，电流表A2的示数为0.32A。
(1)请在图乙的虚线框内画出相应的电路图。 ( )
(2)通过小灯泡L1的电流是 ______ A，通过小灯泡L2的电流是 ______ A。
23．阅读短文回答问题
用所学过的知识回答如图所示的电路问题。
（1）如图甲所示，把玻璃珠接入电路中，闭合开关S，发现小灯泡L不发光，说明玻璃球是______；现给玻璃珠加热，当玻璃珠加热到红炽状态时，发现小灯泡L发光说明处于红赤状态的玻璃珠是______（以上两空均选填“导体”或“绝缘体”）；
（2）如图乙所示的是一个封闭的电路盒，盒面上有两个灯泡和一个开关，拨动开关，两个灯泡或一齐亮、或一齐灭；
①有同学说，这两个灯泡是串联的，你认为这位同学的看法______正确（选填“一定”或“不一定”），理由是______；
②不打开盒子，也无任何辅助器材，一位同学用以下方法即可判断出两灯的连接方式，请你帮他把方法补充完整：拧下其中一个灯泡，若另一个灯泡仍发光，则是______，若另一个灯泡不发光，则是______（以上两空均选填“串联”或“并联”）。
24．（1）如图是一个简易“表决器”，“赞成”时，绿灯亮；“反对”时，红灯亮；“弃权”时，绿灯、红灯均不亮，甲、乙是两个与绿灯、红灯相对应的按钮开关，表决时，按下哪个按钮，对应的灯就亮；弃权时，不按任何按钮，两灯均不亮，请在虚线框画出符合要求的电路图_______；
（2）“中国国家反恐小组”的拆弹专家要立即拆除恐怖分子设置的定时爆炸装置。如图所示，分别为该定时炸弹的实物图和引爆电路工作原理电路图。已知起爆器有电流通过就会立刻爆炸，请你帮助专家结合所学的知识进行分析排爆。在定时阶段，开关S应该______（选填“闭合”或“断开”），因此起爆器处于______（选填“通路”、“短路”或“断路”），所以在定时阶段起爆器不会爆炸引爆炸弹。定时结束时，定时器时钟会把b导线________（填“接通”或“切断”），此时电流_______（填“能”或“不能”）通过起爆器，所以在定时结束的瞬间起爆器立即爆炸。综上可知，定时器时钟应该安装在______导线上。为使该定时爆炸装置停止工作，应立即剪断导线______（均选填“a”或“b”）。
25．如图所示，将两只灯泡通过开关接入电路中，闭合开关后甲、乙两图中电流表A的示数均为1.2A，图乙中电流表A1的示数如图丙所示。分析并解答下面的问题：
（1）图甲中通过L2的电流是多少______A？
（2）闭合开关后，图乙中电流表A1的示数是______A，合______mA。
（3）图乙中通过灯L2的电流为多少______A？
26．根据图片填空：
（1）图甲：将两个表面光滑的铅块相互紧压会粘在一起，这说明了分子间存在______；
（2）图乙：汤姆生发现了______（填写粒子名称）；
（3）图丙：______（填科学家名）建立的原子核式结构模型；
（4）图丁：将塑料绳的一端扎紧，尽可能将其撕成更多的细丝，用干燥的手从上向下捋几下，细丝就会张开，这是因为细丝与手摩擦后带上 ______种电荷而相互排斥。
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．C
【详解】
两灯泡用一个开关控制并联接在一节干电池上，至少需要5根导线，如右图所示；故选C.
2．A
【详解】
A．橡胶、玻璃、空气都是绝缘体，选项A符合题意；
B．玻璃、干木材是绝缘体，大地是导体，B项不合题意；
C．人体、石墨是导体，塑料是绝缘体，C项不合题意；
D．食盐水溶液、铁丝、水是导体，D项不合题意．
3．B
【详解】
A．毛皮和橡胶棒摩擦的过程中，毛皮原子核束缚电子的能力弱，失去电子而带正电，故A错误；
B． 摩擦过程中毛皮失去电子而橡胶棒得到电子，毛皮上的电子转移到橡胶棒，故B正确；
C． 用毛皮摩擦过的橡胶棒带负电，橡胶棒有多余电子；橡胶棒接触验电器的金属球时，电子由橡胶棒向验电器转移，两箔片带了负电荷，故C错误；
D． 橡胶棒接触验电器的金属球，金属球上与两箔片上的都带了负电荷，电荷电性相同，故D错误。
故选B。
4．C
【详解】
设R1、R2、R3中的电流分别为I1、I2、I3，电流表A1、A2、A3的读数分别为IA1、IA2、IA3。由于电流表的内阻不计，相当于导线，三个电阻并联，电流表A1测量通过R2、R3的总电流，电流表A2测量通过R1、R2的总电流，电流表A3测量通过三个电阻的总电流，由并联电路的电流特点有
三个电阻器中有两个的阻值相等，若R1=R2，则I1=I2，由②得
由①得
I3=IA1-I2=0.2A-0.15A=0.05A
则通过电源的电流（即干路电流）
I=I1+I2+I3=2×0.15A+0.05A=0.35A
若R1=R3，则I1=I3，由①②可得：IA1应等于IA2，与题不符，不可能；若R2=R3，则I2=I3，即
由②得
I1=IA2-I2=0.3A-0.1A=0.2A
则通过电源的电流（即干路电流）
I=I1+I2+I3=0.2A+2×0.1A=0.4A
故ABD错误，C正确。
故选C。
5．D
【详解】
A．用丝绸摩擦过的玻璃棒带正电荷，故A错误；
B．丝绸与玻璃棒a摩擦过程中并没有创造出新电荷，而是电荷发生了转移，故B错误；
C．玻璃棒a带正电荷，是由于失去部分电子形成的，当a、b接触时，b上的一些电子转移到a上，瞬时电流方向a→b，故C错误；
D．玻璃棒a和金属球b接触时，金属球b和两片金属箔均带上和a相同种电荷，即正电荷，两片金属箔由于同种电荷相互排斥而张开，故D正确。
故选D。
6．B
【详解】
A．若L1断路不能形成闭合回路，所以电路中无电流，两个灯都不亮，当导线连接L1两端时L2发光L1不发光，故A不符合题意；
B．若L2断路不能形成闭合回路，所以电路中无电流，两个灯都不亮，当导线连接L1两端时两灯仍不发光，连接L2两端时L1发光、L2不发光，故B符合题意；
C．当L1短路时，L1不亮，L2亮，故C不符合题意；
D．当L2短路时，L2不亮，L1亮，故D不符合题意。
故选B。
7．B
【详解】
毛皮摩擦过的橡胶棒带负电，根据电荷间相互作用规律，异种电荷相互吸引，因此带电轻质小球带正电，故B符合题意；
故选B。
8．A
【详解】
AB．玻璃棒与绸子摩擦，玻璃棒原子核对电子的束缚能力弱，会失去电子而带正电，绸子原子核对电子的束缚能力强，会得到电子带负电。故A正确，B错误；
C．玻璃棒和绸子带异种电荷，将它们靠近后会相互吸引，故C错误；
D．摩擦起电的实质是电子的转移，不是产生新电荷，故D错误。
故选A。
9．D
【详解】
ABC．一般情况下，塑料学生尺、擦字橡皮、食用油是绝缘体，不能导电，故ABC不符合题意；
D．铜是良好的导体，铜钥匙具有导电性，故D符合题意。
故选D。
10．A
【详解】
由题意可知，R1、R2应并联，开关S1位于干路，开关S2位于R2支路；
A．由该电路图可知，开关S1闭合时，只有R1工作，电路的总电阻最大，总功率最小，为低温状态；再闭合S2后，R1、R2并联同时工作，电路的总电阻最小，总功率最大，为高温状态；若断开S1，电路断路，眼罩停止发热，故A符合题意；
B．由该电路图可知，开关S2闭合时，只有R2工作，再闭合S1后，R1与R2同时工作，故B不符合题意；
C．由该电路图可知，开关S1闭合时，R1与R2同时工作，再闭合S2后，只有R1工作，故C不符合题意；
D．由该电路图可知，开关S1闭合时，R1与R2同时工作，再闭合S2后，只有R2工作，故D不符合题意。
故选A。
11．B
【详解】
A．用丝绸摩擦过的玻璃棒失去电子带正电，故A错误；
B．玻璃棒带正电，那么验电器的金属箔片也带正电，同种电荷相互排斥，金属箔片张开，故B正确；
CD．用丝绸摩擦过的玻璃棒带正电，接触不带电的验电器上的金属球后，部分电子由金属球转移到玻璃棒上，不是正电荷移动，我们规定正电荷定向移动的方向为电流方向，电子带负电，故瞬间电流的方向是从玻璃棒到验电器，故CD错误。
故选B。
12．A
【详解】
据题意可得：要求照明灯与电动机相互不影响，能独立工作，则应使照明灯与电动机并联，且各自的支路有一个开关控制，干路上没有开关。故A符合题意；BCD不符合题意。
故选A。
13．B
【详解】
A．用塑料梳子梳干燥的头发，越梳越蓬松是梳子与头发摩擦带了电荷，头发之间相互排斥形成的，故A不符合题意；
B．吸尘器能够把地上的碎纸屑吸起来是依靠大气压的作用，故B符合题意；
C．在干燥的天气中脱毛衣时，人体与毛衣摩擦带了异种电荷，出现电中和现象，会听到啪啪声，故C不符合题意；
D．风扇用过一段时间后，与空气摩擦带了电吸引空气中的灰尘，所以扇叶上沾有很多灰尘，故D不符合题意。
故选B。
14．C
【详解】
A．开关闭合，电动机和串联同时工作；、都闭合，电动机被短路不能工作，故A不合题意；
B．开关闭合，电动机工作，驱动扇叶送风；闭合，电动机工作驱动机内水循环，水循环和送风互不影响，故B不合题意；
C．开关闭合，电动机工作，驱动扇叶送风；再闭合开关，电动机工作，驱动机内水循环，使所送的风成为“凉风”；若断开，无论是否闭合，电动机都不能工作，故C符合题意；
D．闭合开关，电动机工作，驱动机内水循环；再闭合开关，电动机工作，驱动扇叶送风，故D不合题意。
故选C。
15．D
【详解】
使用电流表的时候，将“+”、“一”两个接线柱接错了，也就是电流从电流表的负接线柱流入，从电流表的正接线柱流出了，那么这样做的结果是电流表的指针反向偏转．
故选D．
16． S1、S2 L1、L2
【详解】
[1]若要使三个灯泡并联，电流从电源正极流出应分为三路，分别流过灯泡L1、L2、L3，最后汇合回到电源负极，因此需要同时闭合S1、S2。
[2]当只闭合S1时，灯泡L1、L2无电流流过，电路中只有灯泡L3通电，因此L1、L2不发光，L3发光。
17． L1断路或L2断路 亮 L1
【详解】
[1]闭合电键S，两灯泡串联，发现两小灯都不亮，可能是L1断路或L2断路。
[2][3]小明用一只完好的小灯L替换L1，闭合电键后，若发现小灯L亮，可判定发生故障的是小灯L1；若发现小灯L不亮，可判定发生故障的是小灯L2。
18． 吸引轻小物体 失去
【详解】
[1]带电体具有吸引轻小物体的性质。
[2]摩擦起电的实质是电子的转移，物体失去电子带正电，得到电子带负电。
19． S2 并联 S2、S3
【详解】
[1]要使小灯泡L1、L2串联，电流的路径只有一条，必须闭合开关S2，断开开关S1、S3。
[2]合开关S1、S3，电流从电源正极流出分别经过支路L2和支路S3、L1，再通过开关S1流回电源负极，因此小灯泡L1、L2并联。
[3]当S2、S3同时闭合时，电流不经过用电器直接从电源的正极流入电源负极，从而形成电源短路。
20． 吸引轻小物体 排斥 ②
【详解】
[1] 用塑料梳子梳理干燥的头发后，使梳子带上电，梳子能够吸起碎纸屑，说明带电体能吸引轻小物体。
[2] 同种电荷相排斥。用该梳子接触不带电的验电器金属球，两金属箔片由于带上同种电荷互相排斥而张开。
[3] 塑料的原子核束缚电子的本领强于头发，用该梳子梳头发，梳子带上负电，该梳子接触不带电的验电器金属球，接触的瞬间，使金属球带上负电，电子从梳子流向金属球。电流的方向与电子定向移动方向相反，所以电流的方向从金属球到梳子。
21． 异种电荷相互吸引 不停地做无规则运动 能 69.66
【详解】
(1)[1]由图甲知，正电钨丝使灰尘带正电，因为异种电荷相吸引，所以负电格栅板能吸附灰尘的。
(2)[2]由图甲知，活性碳吸附化学气体，又因为分子在不停的做无规则运动，所以使用一段时间后的活性炭取出后运动到空气中，从而使人闻到刺激性的气味。
(3)[3]由题房间体积V=Sh，由表格数据知：洁净空气量CADR=138m3/h，所以使房间污染物浓度下降90%的时间
t== = =0.9h
所以能在1小时内使房间污染物浓度下降90%。
(4)[4]小明的房间的空气的质量
m=ρV=ρSh=1.29kg/m3×18m2×3m =69.66kg
房间的空气的质量是69.66kg。
22． 0.32 0.18
【详解】
(1)[1]由图甲可知，L1、L2并联，电流表A1测干路中电路，电流表A2测L1支路电路，故画电路图如下：
(2)[2]由题可知，通过小灯泡L1的电流是0.32A。
[3]根据并联电路电流规律可知，通过小灯泡L2的电流
23． 绝缘体 导体 不一定 如果是并联的，开关接在干路中即可控制所有支路 并联 串联
【详解】
（1）[1]把玻璃珠接入电路中，闭合开关，发现小灯泡不发光，说明玻璃珠不容易导电，是绝缘体。
[2]当玻璃珠加热到红炽状态时，发现小灯泡发光，说明此时玻璃珠容易导电，是导体。
（2）①[3][4]当开关闭合时，两灯同时亮，当开关断开时，两灯同时灭。电路有两种连接方式，一种是两灯串联，开关可同时控制两灯；另一种是两灯并联，开关放在干路上，也可同时控制两灯。所以这位同学的说法不一定正确。
②[5][6]如果要验证两灯的连接情况，只需拧下其中一个灯泡，闭合开关，若另一个灯泡仍发光，说明两灯互不影响，则是并联；若另一个灯泡不发光，说明两灯互相影响，则是串联。
24． 闭合 短路 切断 能 b a
【详解】
（1）[1]由题意可知，甲按钮开关仅仅控制绿灯，乙按钮开关仅仅控制红灯，那么甲按钮开关和绿灯串联，乙按钮开关和红灯串联，两灯互不干扰，两灯是并联，根据上述作出电路图，如下图所示
（2）[2][3]由题意可知，起爆器有电流通过就会立刻爆炸，在定时阶段，要求不能有电流流过起爆器，观察引爆电路工作原理电路图，可知道当开关S闭合时，起爆器会被短路，没有电流流过起爆器，这样符合要求，所以在定时阶段，开关S应该闭合，起爆器处于短路。
[4][5]定时结束时，起爆器会爆炸，会有电流流过起爆器，观察电路图，把b导线切断，那么电流不能流过b导线，电流会流过起爆器，符合要求，定时结束时，定时器时钟会把b导线切断，此时电流能通过起爆器。
[6]假设定时器时钟安装在a导线上，定时器时钟把a导线切断，那么没有电流流过起爆器，起爆器不会爆炸，不符合题意，所以定时器时钟不能安装在a导线上，定时器时钟应该安装在b导线上。
[7]为使该定时爆炸装置停止工作，假设剪断导线b，那么还是有电流流过起爆器，起爆器会爆炸，该定时爆炸装置没有停止工作，不符合题意，所以不是剪断导线b，而是剪断导线a。
25． 1.2 0.48 480 0.72
【详解】
（1）[1]由图甲知，开关闭合时，L1被电流表短路，只有L2接入电路中，故通过L2的电流为电流表示数，即1.2A；
（2）[2][3]由图丙可知，电流表所接量程为0~0.6A，由指针位置可知此时电流为0.48A，故A1的示数为0.48A，合480mA；
（3）[4]由图乙知，开关闭合时，L1与L2并联，电流表A测干路电流，A1测通过L1的电流，由并联电路的电流特点可得，通过L2的电流大小为
I2＝I-I1＝1.2A-0.48A＝0.72A
26． 引力 电子 卢瑟福 同
【详解】
（1）[1]因为分子间存在相互作用的引力，所以将两个表面光滑的铅块相互紧压会粘在一起。
（2）[2]1897年，通过对阴极射线的研究，汤姆生测定了电子的荷质比，从实验中发现了电子的存在。
（3）[3]卢瑟福通过对实验现象的分析，在西瓜模型的基础上，从而提出了核式结构模型。
（4）[4]用干燥的手从上向下捋几下，因为摩擦起电，所以细丝上会带上同种电荷，同种电荷相互排斥，所以细丝会张开。
