苏科版九年级下册第十五章电功和电热 单元练习（有解析）

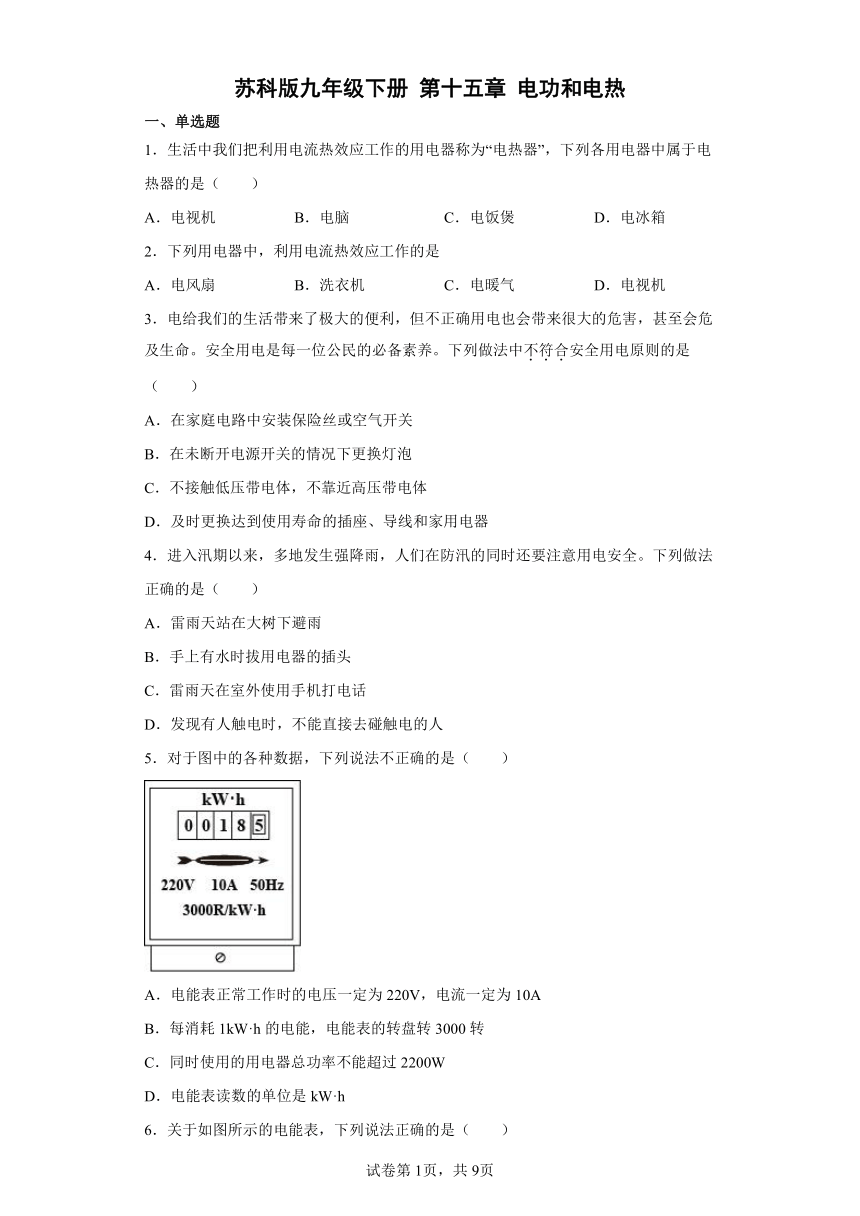

苏科版九年级下册 第十五章 电功和电热
一、单选题
1．生活中我们把利用电流热效应工作的用电器称为“电热器”，下列各用电器中属于电热器的是（　　）
A．电视机 B．电脑 C．电饭煲 D．电冰箱
2．下列用电器中，利用电流热效应工作的是
A．电风扇 B．洗衣机 C．电暖气 D．电视机
3．电给我们的生活带来了极大的便利，但不正确用电也会带来很大的危害，甚至会危及生命。安全用电是每一位公民的必备素养。下列做法中不符合安全用电原则的是（　　）
A．在家庭电路中安装保险丝或空气开关
B．在未断开电源开关的情况下更换灯泡
C．不接触低压带电体，不靠近高压带电体
D．及时更换达到使用寿命的插座、导线和家用电器
4．进入汛期以来，多地发生强降雨，人们在防汛的同时还要注意用电安全。下列做法正确的是（　　）
A．雷雨天站在大树下避雨
B．手上有水时拔用电器的插头
C．雷雨天在室外使用手机打电话
D．发现有人触电时，不能直接去碰触电的人
5．对于图中的各种数据，下列说法不正确的是（　　）
A．电能表正常工作时的电压一定为220V，电流一定为10A
B．每消耗1kW·h的电能，电能表的转盘转3000转
C．同时使用的用电器总功率不能超过2200W
D．电能表读数的单位是kW·h

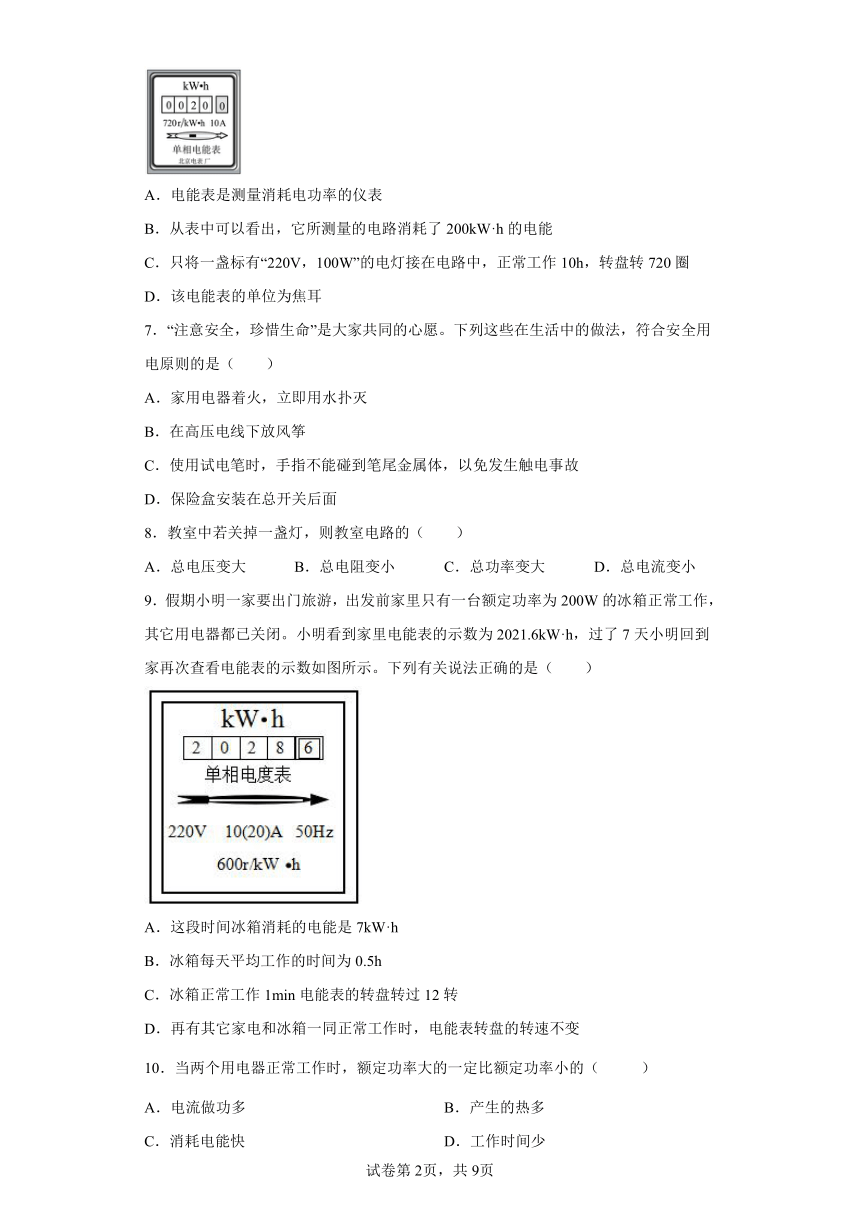

6．关于如图所示的电能表，下列说法正确的是（　　）
A．电能表是测量消耗电功率的仪表
B．从表中可以看出，它所测量的电路消耗了200kW·h的电能
C．只将一盏标有“220V，100W”的电灯接在电路中，正常工作10h，转盘转720圈
D．该电能表的单位为焦耳
7．“注意安全，珍惜生命”是大家共同的心愿。下列这些在生活中的做法，符合安全用电原则的是（　　）
A．家用电器着火，立即用水扑灭
B．在高压电线下放风筝
C．使用试电笔时，手指不能碰到笔尾金属体，以免发生触电事故
D．保险盒安装在总开关后面
8．教室中若关掉一盏灯，则教室电路的（　　）
A．总电压变大 B．总电阻变小 C．总功率变大 D．总电流变小
9．假期小明一家要出门旅游，出发前家里只有一台额定功率为200W的冰箱正常工作，其它用电器都已关闭。小明看到家里电能表的示数为2021.6kW·h，过了7天小明回到家再次查看电能表的示数如图所示。下列有关说法正确的是（　　）
A．这段时间冰箱消耗的电能是7kW·h
B．冰箱每天平均工作的时间为0.5h
C．冰箱正常工作1min电能表的转盘转过12转
D．再有其它家电和冰箱一同正常工作时，电能表转盘的转速不变
10．当两个用电器正常工作时，额定功率大的一定比额定功率小的（ ）
A．电流做功多 B．产生的热多
C．消耗电能快 D．工作时间少

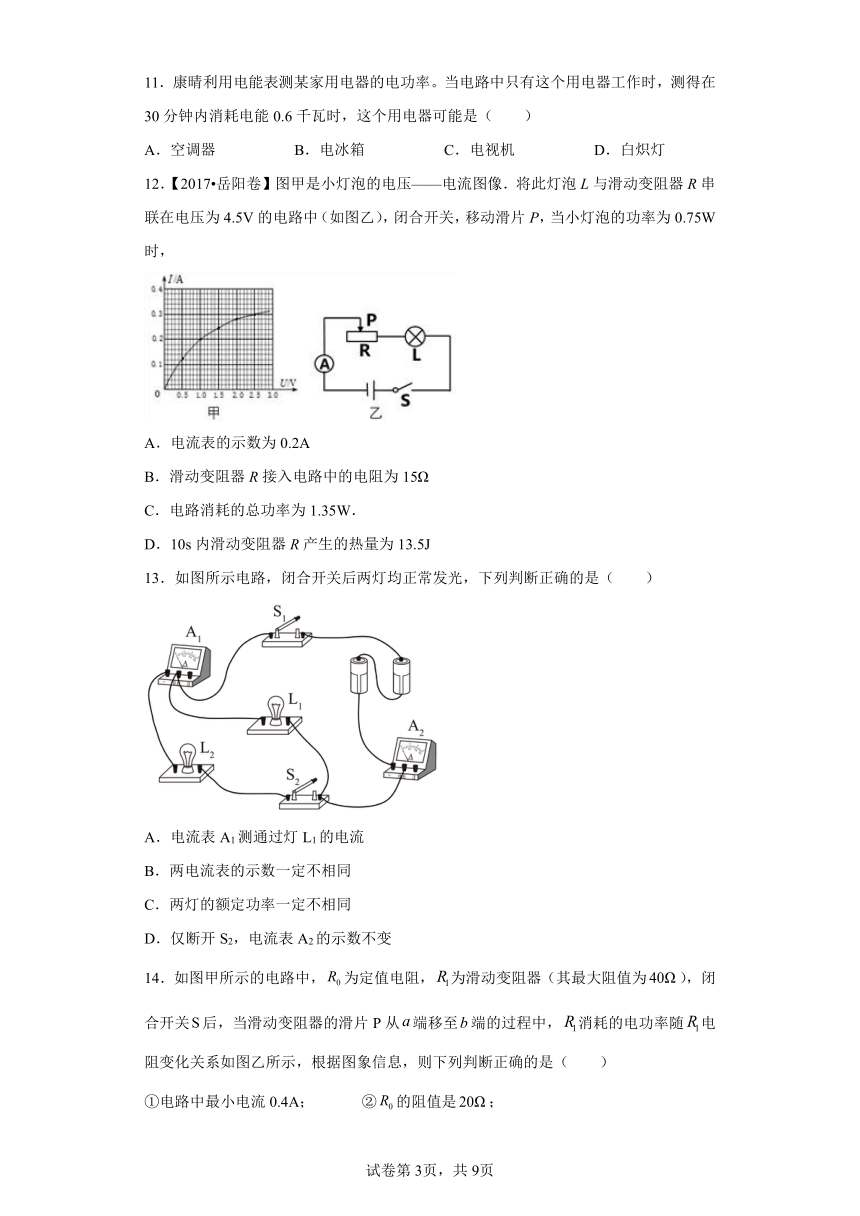

11．康晴利用电能表测某家用电器的电功率。当电路中只有这个用电器工作时，测得在30分钟内消耗电能0.6千瓦时，这个用电器可能是（　　）
A．空调器 B．电冰箱 C．电视机 D．白炽灯
12．【2017 岳阳卷】图甲是小灯泡的电压——电流图像．将此灯泡L与滑动变阻器R串联在电压为4.5V的电路中（如图乙），闭合开关，移动滑片P，当小灯泡的功率为0.75W时，
A．电流表的示数为0.2A
B．滑动变阻器R接入电路中的电阻为15Ω
C．电路消耗的总功率为1.35W．
D．10s内滑动变阻器R产生的热量为13.5J
13．如图所示电路，闭合开关后两灯均正常发光，下列判断正确的是（　　）
A．电流表A1测通过灯L1的电流
B．两电流表的示数一定不相同
C．两灯的额定功率一定不相同
D．仅断开S2，电流表A2的示数不变

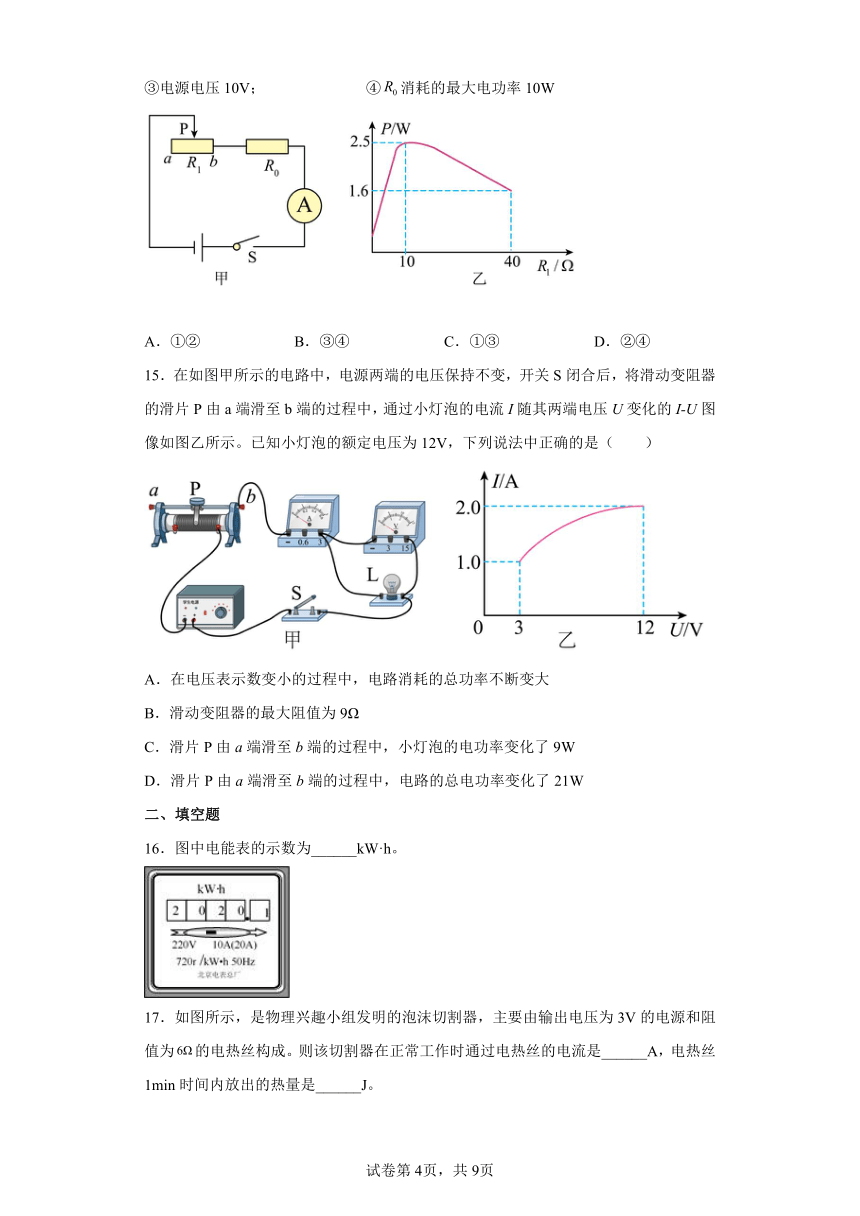

14．如图甲所示的电路中，为定值电阻，为滑动变阻器（其最大阻值为），闭合开关后，当滑动变阻器的滑片P从端移至端的过程中，消耗的电功率随电阻变化关系如图乙所示，根据图象信息，则下列判断正确的是（　　）
①电路中最小电流0.4A； ②的阻值是；
③电源电压10V； ④消耗的最大电功率10W
A．①② B．③④ C．①③ D．②④
15．在如图甲所示的电路中，电源两端的电压保持不变，开关S闭合后，将滑动变阻器的滑片P由a端滑至b端的过程中，通过小灯泡的电流I随其两端电压U变化的I-U图像如图乙所示。已知小灯泡的额定电压为12V，下列说法中正确的是（　　）
A．在电压表示数变小的过程中，电路消耗的总功率不断变大
B．滑动变阻器的最大阻值为9Ω
C．滑片P由a端滑至b端的过程中，小灯泡的电功率变化了9W
D．滑片P由a端滑至b端的过程中，电路的总电功率变化了21W
二、填空题
16．图中电能表的示数为______kW·h。

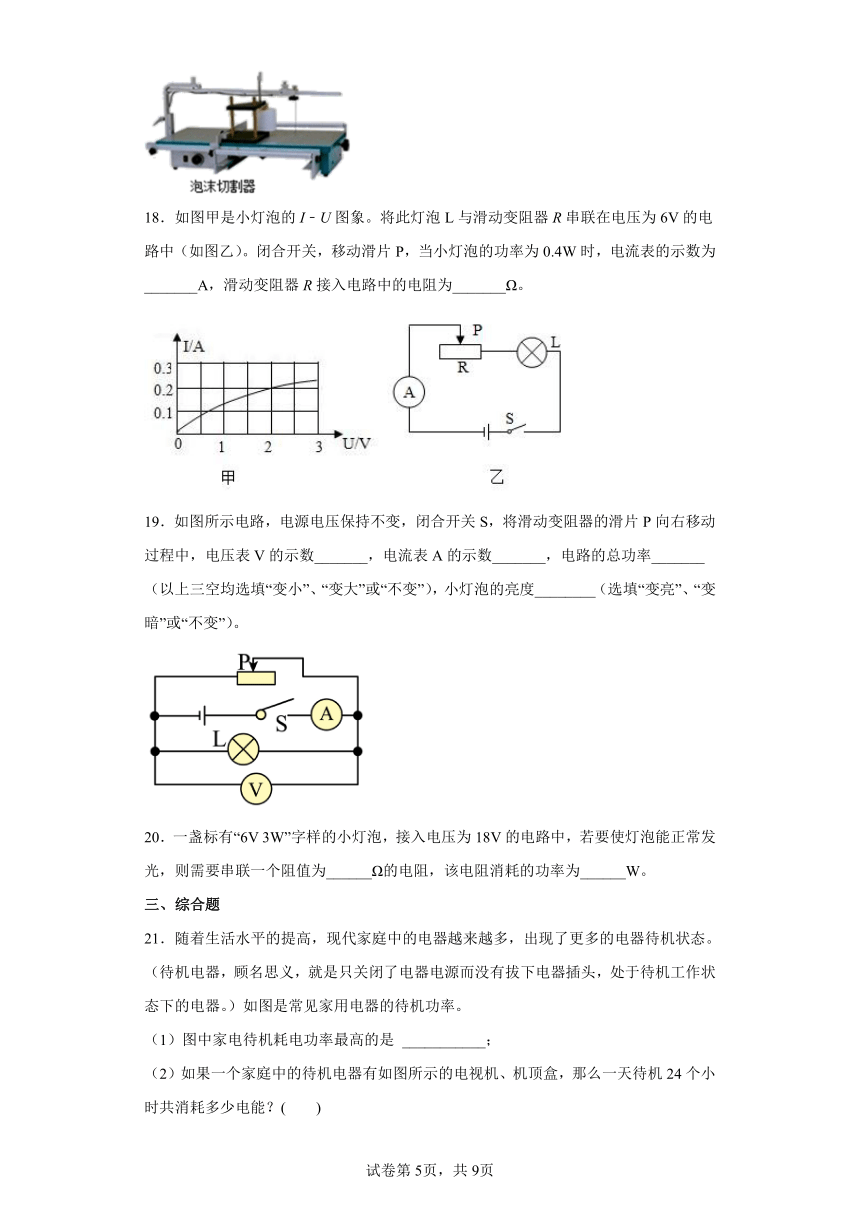

17．如图所示，是物理兴趣小组发明的泡沫切割器，主要由输出电压为3V的电源和阻值为的电热丝构成。则该切割器在正常工作时通过电热丝的电流是______A，电热丝1min时间内放出的热量是______J。
18．如图甲是小灯泡的I﹣U图象。将此灯泡L与滑动变阻器R串联在电压为6V的电路中（如图乙）。闭合开关，移动滑片P，当小灯泡的功率为0.4W时，电流表的示数为_______A，滑动变阻器R接入电路中的电阻为_______Ω。
19．如图所示电路，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向右移动过程中，电压表V的示数_______，电流表A的示数_______，电路的总功率_______（以上三空均选填“变小”、“变大”或“不变”），小灯泡的亮度________（选填“变亮”、“变暗”或“不变”）。
20．一盏标有“6V 3W”字样的小灯泡，接入电压为18V的电路中，若要使灯泡能正常发光，则需要串联一个阻值为______Ω的电阻，该电阻消耗的功率为______W。
三、综合题
21．随着生活水平的提高，现代家庭中的电器越来越多，出现了更多的电器待机状态。（待机电器，顾名思义，就是只关闭了电器电源而没有拔下电器插头，处于待机工作状态下的电器。）如图是常见家用电器的待机功率。
（1）图中家电待机耗电功率最高的是 ___________；
（2）如果一个家庭中的待机电器有如图所示的电视机、机顶盒，那么一天待机24个小时共消耗多少电能？( )
22．如图甲所示为一款市面常见的体脂称，其体重测量部分的原理简化图如图乙所示，由压敏电阻R（其阻值使随所受压力F变化的关系如图丙所示）、数字式仪表P（电阻可忽略不计）、滑动变阻器R0、电池等组成电路。压敏电阻R在一定范围内的电阻与所受压力的关系如图丙所示，R0为滑动变阻器用作仪表P的调零。台板部分的质量忽略不计，电源电压为6V。当被测者站上体脂称后数字式仪表P显示被测者体重。在测量体重的同时，踏板上的导电镀膜玻璃会给人体通入特定频率的电信号，利用脂肪部分比肌肉和人体的其他组织导电性差。利用一个安全的特定频率电信号通过人体时，电信号会因人体导电性的不同而发生不同程度的变化。根据这一变化加上被测者的身高、体重信息，可计算出人体体脂率的大概值。
（1）某被测者穿着橡胶拖鞋站上体脂称，发现体重正常显示，而体脂率测量结果偏差很大，原因是：______；
（2）若R0为100Ω，台板上无物体时，求电路中的电流；( )
（3）若体脂称最大可承受压力为1000N，R0为100Ω不变，求体重测量电路测量体重的最大功率；( )
（4）拆开该体脂称后发现，内部电池上标着“6V ”，求该电池最多可以储存的电能。( )
23．如图所示，电源电压不变，为定值电阻，闭合开关移动滑动变阻器的滑片P，滑动变阻器R消耗的电功率随电流变化的关系图象如图所示。图中的、两点分别与图中滑动变阻器滑片P在a、b两位置（图中未标出）相对应。 请你解答如下问题：
（1）图中，滑动变阻器滑片P的位置a在位置b的___________（选填“左”、或“右”）侧；
（2）求电源电压及的阻值。
24．请根据阅读材料，回答下列各题：
漏电保护器
自从人类大量使用电器以来，电给我们带来很多方便，但同时也可能给人带来灭顶之灾。大量经验表明，不高于36V的电压一般对人体是安全的，称为安全电压。而我国家庭电路的电压是220V，工厂和工地的动力电路电压是380V，高压输电线路的电压可达500kV，都远远高于安全电压。因此，为了使人们能够安全地利用电能，尽量避免不必要的损失，诞生了各式各样的保护装置。
漏电保护器就是其中的一类，漏电保护器是当人体触电或电器漏电时自动切断电源保护生命的设备，它在反应触电和漏电保护方面的灵敏度高且反应动作迅速，这是其他保护装置，如保险丝、自动开关等无法比拟的。漏电保护器的种类繁多，按其保护功能和用途进行分类，一般可分为漏电保护继电器、漏电保护开关和漏电保护插座三种。
漏电保护开关（如图所示）被接入家庭电路的主干路中，零线和火线同时从漏电保护开关内部牵过，推上开关后，当电路处于正常正作状态时，零线和火线中的电流一样大，漏电保护开关感觉不到电流，开关保持接通状态。若电路或用电器的绝缘皮受损导致火线外露，就可能发生漏电的情况，当漏电电流大于人体的安全电流（一般设定为是30mA）时，将导致漏电保护开关内部零线中的电流小于火线中的电流，其内部的电磁铁就会在0.1s内使开关“跳闸”．切断电路，火而起到保护作用。
漏电保护器在低压供电系统中的应用，可以大幅度提高供电系统运行的安全性对进一步保证人身和用电设备的安全具有极为重要的作用。
（1）漏电保护器具有_________的特点，可以有效地保护人身和用电设备的安全；
（2）下列哪些情形会使漏电保护开关“跳闸”，切断电路？_________（多选）
A．电路的总功率过大 B．导线的绝缘皮破损
C．电冰箱中的火线碰到了地线 D．站在地面上的人触碰到了裸露的火线
（3）小阳在拔出插座上的插头时不小心触电了，假设他的电阻为4400Ω，请通过计算说明漏电保护开关（如图所示）能否起到保护作用。______
25．阅读短文，回答问题。
超声波加湿器
超声波加湿器通电工作时，雾化片每秒产生170万次的高频率振动，将水抛离水面雾化成大量1~5μm的超微粒子（水雾），吹散到空气中使空气湿润，改变空气的湿度。
如图所示是某型号超声波加湿器，如表为其部分技术参数，其中额定加湿量是指加湿器正常工作lh雾化水的体积；循环风量是指加湿器正常工作1h通过风扇的空气体积；加湿效率是指实际加湿量和实际功率的比值。
型号 ××× 额定加湿量 15L/h
额定电压 220V 额定功率 550W
水箱容量 30L 循环风量 2000m3/h
加湿效率 ≥1.2×10-2L/(h W) 轮子与地面接触的总面积 6.0×10-4m2
（1）水雾化成超微粒子，吹散到空气中，该过程 _____（选填“是”或“不是”）分子热运动现象；
（2）加湿器正常工作时的电流为 _____A。加满水后最多能加湿 _____h；
（3）在没有其他用电器接入电路的情况下，加湿器工作30min，电能表标有“3000imp/(kW h)”的指示灯闪烁了720次，此过程中加湿器的实际功率为 _____W，此时消耗电能是 _____，实际加湿量至少为 _____L/h。
26．实验小组设计了如图所示的电路.已知电源电压不变，灯泡L标有“2.5V 0.3A”字样，其阻值会随温度变化，将滑动变阻器R2的滑片置于最右端，只闭合开关S1时，电压表的示数为3V，R1的功率为P1；只闭合开关S1，移动滑片至最左端时，电流表的示数为0.3A，R1的功率为P2；闭合开关S1和S2，移动滑片至某一位置时，电压表和电流表的示数分别为3V和0.2A。已知P1:P2=1:4，则滑动变阻器的最大阻值为______Ω；在有电流通过灯泡L的情况下，灯泡L的最大功率与最小功率之比为______。
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．C
【详解】
电饭煲工作时把电能转化为内能，其他均不是，故ABD不符合题意，C符合题意。
故选C。
2．C
【详解】
A. 电风扇把电能转化成机械能，不符合题意；
B. 洗衣机也是把电能转化成机械能，不符合题意；
C. 电热水器是利用了电流的热效应，电能转化成内能，符合题意；
D. 电视机把电能转化成声和光，不符合题意．
故选C.
3．B
【详解】
A．根据安全用电的要求，当电路中电流过大时，保险丝会煊断，空气开关自动断开，切断电路，对用电器起到保护作用，所以在家庭电路中安装保险丝或空气开关，故A正确，不符合题意；
B．为防止触电，更换灯泡和维修电器时应先切断电源，故B错误，符合题意；
C．只要靠近高压带电体就可能会发生高压电弧触电，接触低压带电体也可能触电，对人体造成伤害，故C正确，不符合题意；
D．达到使用寿命的插座、导线和家用电器都可能出现导线绝缘皮破损，使用时容易引发触电或短路，造成安全事故，因此要及时更换，故D正确，不符合题意。
故选B。
4．D
【详解】
A．雷天不在大树下躲避，站在大树下躲避，容易发生雷击现象，故A错误；
B．自来水属于导体，手上有水时拔用电器的插头有可能使电流通过水传到人体上，使人体触电，故B错误；
C．雷雨天在室外使用手机打电话时所发射的电磁波容易引来雷电，造成触电事故，故C错误；
D．发现有人触电应该先切断电源，不能直接用手拉开，否则施救者也会触电，故D正确。
故选D。
5．A
【详解】
A．220V是指这个电能表要接在220V的电路中使用；10A是指这个电能表允许通过的最大电流是10A，不是说工作电流一定是10A，故A错误，符合题意；
B．3000r/(kW h)表示每消耗1kW h的电能，电能表的转盘转3000转，故B正确，不符合题意；
C．同时使用用电器最大电功率
P=UI=220V×10A=2200W
故C正确，不符合题意；
D．电能表表示的是家用电器消耗电能的情况，单位是kW h，故D正确，不符合题意。
故选A。
6．C
【详解】
A．电能表是测量家庭电路中消耗电能多少的仪表，不是测电功率的仪表，故A错误；
BD．电能表显示数字中最后一位是小数，单位为kW·h，图中电能表示数为20.0kW·h，表示它所测量的电路消耗了20.0kW·h的电能，故BD错误；
C．电灯正常工作的电功率
P=100W=0.1kW
灯正常工作10h消耗的电能
W=Pt=0.1kW×10h=1kW·h
“720r/(kW·h)”表示电路中每消耗1kW·h的电能，电能表的转盘转过720圈，所以，只将一盏标有“220V，100W”的电灯接在电路中，正常工作10h，转盘转720圈，故C正确。
故选C。
7．D
【详解】
A．家用电器着火，不能用水灭火，应立即关掉电源，故A不符合题意；
B．在高压电线下放风筝，有触电的危险，故B不符合题意；
C．使用试电笔时，手指不能碰到笔尖金属体，以免发生触电事故，必须用手指触碰笔尾金属体，才能构成试电笔工作的通路，故C不符合题意；
D．电路中电流过大会熔断保险丝，为了更换保险丝比较方便，保险盒安装在总开关的后面，故D符合题意。
故选D。
8．D
【详解】
A．教室电路属于家庭电路，电压保持220V不变，故A错误；
B．教室内各用电器是并联，因此关掉一盏灯后总电阻变大，故B错误；
C．总功率等于各用电器功率之和，关掉一盏灯后总功率减小，故C错误；
D．关掉一盏灯后总功率减小，总电压不变，因此总电流变小，故D正确；
故选D。
9．A
【详解】
A．电能表原来的示数为2021.6kW·h，7天电能表的示数为2028.6kW·h，则这段时间冰箱消耗的电能是
W=2028.6kW·h-2021.6kW·h=7kW·h
故A正确；
B．冰箱功率为200W，合0.2kW，电冰箱在这7天内工作的总时间为
t=
则冰箱每天平均工作的时间为
t'=5h
故B错误；
C．冰箱正常工作1min消耗的电能为
W'=Pt''=0.2kW×h=
电能表的转盘转的圈数为
n==2r
即冰箱正常工作1min电能表的转盘转过2转，故C错误；
D．再有其它家电和冰箱一同正常工作时，电路中消耗电能变快，电能表转盘的转速变快，故D错误。
故选A。
10．C
【详解】
电功率表示电流做功的快慢，当两个用电器正常工作时，实际功率等于额定功率，电流通过额定功率大的用电器做功一定比通过额定功率小的用电器做功快；由 可知，电流做功和产生的热量 与电功率和时间两个因素有关，电功率大，做功和产生的热量不一定多；由可知，工作时间还与电流做功多少有关。故ABD不符合题意、C符合题意。
故选C。
11．A
【详解】
用电器的工作时间是
这段时间消耗的电能是，用电器的功率是
空调器的电功率一般大于1000W，电冰箱、电视机的电功率在200W左右，白炽灯的电功率约为40W。
故选A。
12．C
【详解】
试题分析：当小灯泡的功率为0.75W时，根据图甲，可知，灯泡L两端的电压为2.5V，通过灯泡的电流为0.3A，电路中的等效电阻，电路消耗的总功率P总= U总I=4.5V╳0.3A=1.35W．变阻器R在10s产生的热量Q=W=UIt=2V╳0.3A╳10s=6J；A．电流表的示数为0.2A ，错误；B．滑动变阻器R接入电路中的电阻为15Ω，错误；C．电路消耗的总功率为1.35W，正确；D．10s内滑动变阻器R产生的热量为13.5J，错误；故应选C．
【考点定位】欧姆定律；电功率
13．B
【详解】
AB．从图中可以看出，两灯泡并联，电流表A1测通过灯L2的电流，电流表A2测通过总电路的电流，电流表A1示数小于电流表A2示数。故A错误，B正确；
C．两灯泡并联，电压相等，当灯泡的电阻相同时，灯泡的功率相等。故C错误；
D．仅断开S2，电路中只有灯泡L1工作，电流表A2测量L1电流，示数比原来小。故D错误。
故选B。
14．B
【详解】
①由图乙知，当变阻器接入电路的阻值最大为40Ω时，变阻器消耗的电功率为1.6W，那么电路中的电流
由图甲知，滑动变阻器R1与定值电阻R0串联在电路中，则变阻器接入电路最大时，电路中的总电阻最大，据欧姆定律知，此时电路中的电流最小为0.2A，所以①判断错误；
②③由图乙知，当变阻器接入电路的阻值为10Ω时，其电功率为2.5W，此时电路中的电流
设电源电压为U，据串联电路有
U=0.2A×(R0+40Ω)，U=0.5A×(R0+10Ω)
解以上两式得，电源电压及R0的阻值分别为
U=10V，R0=10Ω
所以②判断错误，③判断正确；
④当变阻器接入电路的阻值为0时，电路中只能R0工作，电路中的电流最大，R0消耗的电功率最大为
所以④判断正确。故ACD错误，B正确。
故选B。
15．B
【详解】
A．如图灯泡和滑动变阻器串联，电压表测灯泡两端的电压，在电压表示数变小的过程中，由图乙可知，电路中的电流变小，根据 电路消耗的总功率不断变小，故A错误；
B．当滑片P在a端时，滑动变阻器的最大阻值最大，最大阻值为
故B正确；
C．滑片P由a端滑至b端的过程中，小灯泡两端的电压变大，电流变大，根据小灯泡的电功率大，变化了
故C错误；
D．滑片P滑至b端时，电路中只有灯泡，故灯泡两端的电压12V就是电源电压，滑片P由a端滑至b端的过程中，电路的总电功率变化了
故D错误.。
故选B。
16．2020.1
【详解】
由电能表盘上的数据可知，单位为kW·h，示数最后一位为小数，则读数为2020.1kW·h。
17． 0.5 90
【详解】
[1]切割器在正常工作时通过电热丝的电流
[2]电热丝1min时间内放出的热量
18． 0.2 20
【详解】
[1]由图甲可知，当小灯泡的功率为0.4W时，其两端电压为U＝2V，电路中的电流I＝0.2A；
[2]由图乙可知，L与R串联在电路中，则R则时接入电路的电阻：
。
19． 不变 变小 变小 不变
【详解】
[1][2][3][4]由电路图可知，该电路是滑动变阻器与灯泡L的并联电路，电压表测支路两端电压，电压表V的示数始终等于电源电压；电流表测干路电流，闭合开关S，将滑动变阻器的滑片P向右移动过程中，滑动变阻器连入电路的阻值逐渐变大，由可知，该支路的电流逐渐变小，又因为并联电路干路电流等于各支路电流之和，故干路电流变小，即电流表示数变小；由P=UI可知，电路总功率变小；由并联电路各支路相互独立、互不影响可知，小灯泡的亮度不变。
20． 24 6
【详解】
[1][2]灯泡正常发光时的电压
功率
由可得，灯泡正常发光时的电流
灯泡与电阻串联，所以电阻两端的电压
由可知，电阻的阻值
该电阻消耗的功率
21． 机顶盒 1.3×106J
【详解】
（1）[1]从图中可知，家电待机耗电功率最高的是机顶盒。
（2）[2]电视机和机顶盒的待机功率分别为0.21W和15.2W，那么一天待机24个小时共消耗的电能
22． 见详解 0.015A 0.144W
【详解】
解：（1）[1]被测者穿着橡胶拖鞋站上体脂称时，由于橡胶拖鞋为绝缘体，导电能力弱，体脂称的工作利用脂肪部分比肌肉和人体的其他组织导电性差，故测量的偏差很大。
（2）[2]R0为100Ω，台板上无物体时，如图丙所示，R此时的电阻为，所以此时电路中的电流为
（3）[3]体脂称最大可承受压力为1000N时，R此时的电阻为，R0为100Ω不变，则电路中总功率为
（4）[4]该电池最多可以储存的电能为
答：（1）被测者穿着橡胶拖鞋站上体脂称时，由于橡胶拖鞋为绝缘体，导电能力弱，体脂称的工作利用脂肪部分比肌肉和人体的其他组织导电性差，故测量的偏差很大；
（2）若R0为100Ω，台板上无物体时，电路中的电流为；
（3）若体脂称最大可承受压力为1000N，R0为100Ω不变，体重测量电路测量体重的最大功率为；
（4）该电池最多可以储存的电能为。
23．（1）右；（2），
【详解】
解：（1）[1]由右图可知，b'对应的电流较大，由欧姆定律可知，电路的电阻较小，即滑动变阻器连入电路的电阻较小，根据已知条件结合左图滑动变阻器的连接，故滑动变阻器滑片P的位置a在位置b的右侧。
（2）根据右图可知，当变阻器的滑片移动到a时，电路的电流为I1，当变阻器的滑片移动到b时，电路的电流为2I1，两种情况下滑动变阻器消耗的电功率均P0，根据P=I2R可得出滑动变阻器滑片P在位置a时变阻器连入电路电阻
滑动变阻器滑片P在位置b时变阻器连入电路电阻
根据串联电阻的规律及欧姆定律，因电源电压不变，故有
U=I1×(Ra+ R0)=2I1×(Rb+ R0)
即
解之
电源的电压
答：（1）图中，滑动变阻器滑片P的位置a在位置b的右侧；
（2）电源电压为，的阻值为。
24． 灵敏度高且反应动作快速 CD 见详解
【详解】
（1）[1]漏电保护器在人体触电或电器漏电时时会在小于0.1s内自动快速切断电路，所以漏电保护器的特点是灵敏度高且反应动作快速。
（2）[2]A．电路的总功率过大时，空气开关会跳闸保护电路，防止烧毁电路引发火灾，故A不符合题意；
B．导线的绝缘皮破损，裸露的导线相撞接触会发生短路，空气开关会跳闸保护电路，故B不符合题意；
C．大功率的用电器的金属外壳接地线，为了防止发生触电事故，此时电冰箱中的火线碰到了地线，即家用电器的金属外壳带电，发生漏电，漏电保护器会切断电源，故C符合题意；
D．站在地面上的人触碰到了裸露的火线会发生触电事故，漏电保护器会切断电路，故D符合题意。
故选CD。
（3）[3]根据欧姆定律，家庭电路电压为220V，通过人体的电流大约为
故漏电保护器可以起到保护作用。
25． 不是 2.5 2 480 0.24kW h 5.76
【详解】
（1）[1]分子通常以
10-10m=10-4μm
这样的单位来量度，而超微粒子的大小为1~5μm，所以超微粒子不是分子，那么将超微粒子吹散到空气中不是分子热运动现象。
（2）[2]由超声波加温器的技术参数可知，加湿器工作的额定电压为220V，额定功率为550W，则正常工作的电流
[3]加满水，水箱中有30L的水，加湿器的额定加湿量为15L/h，所以加满水后最长的加湿时间
（3）[4][5]加湿器单独工作30min消耗的电能
加湿器的实际功率
[6]加湿效率大于或等于1.2×10-2L/(h W)，所以实际加湿量至少为
26． 20 1∶20
【详解】
[1]将滑动变阻器R2的滑片置于最右端，只闭合开关S1时，电压表的示数为3V，R1的功率为P1，如图甲；只闭合开关S1，移动滑片至最左端时，电流表的示数为0.3A，R1的功率为P2，如图乙；闭合开关S1和S2，移动滑片至某一位置时，电压表和电流表的示数分别为3V和0.2A，如图丙
因为
所以甲乙两图中电流之比
又因为 ，所以，所以滑动变阻器最大阻值
[2]在丙电路中，滑动变阻器接入电路的电阻
所以电源电压
由于乙电路电流为0.3A，所以灯泡正常发光，电压为2.5V，所以电源电压
由①②两式可得
U=4V，R1=5Ω
在只闭合S1时，灯泡才有电流通过，即甲乙两个电路中，甲电路滑动变阻器电阻最大，电路电流最小，灯泡的功率最小，此时滑动变阻器的电压 ，R1两端电压
所以灯泡两端电压
灯泡的最小功率
乙电路滑动变阻器接入电路阻值为零，电路电流最大，最大电流是0.3A，灯泡正常发光，灯泡的功率最大
所以，灯泡的最小功率与最大功率之比
