人教版九年级全一册15.4电流的测量 同步练习（有解析）

人教版九年级全一册 15.4 电流的测量 同步练习
一、单选题
1．下列各项是某同学对相关数据的估计，其中与实际相符的是（　　）
A．一只鸡蛋的质量约50g B．电热水器的额定电流约4A
C．电动车的正常速度约20m/s D．站队口令“一臂距离”约170cm
2．使用电流表时，若将“+”、“-”接线柱接反了，产生的后果是（ ）
A．用电器被烧坏 B．电源被烧坏
C．指针反偏 D．不影响使用，仍可正常读数
3．图中，能正确测量通过灯L1电流的电路是（　　）
A． B． C． D．
4．下图中能直接测量通过灯L1的电流的电路是（　　）
A． B． C． D．
5．如图所示，粗心的小强把电流表并联接在了L1的两端。如果闭合开关，一定会发生（　　）
A．电源短路 B．电流表损坏 C．L1不亮 D．L2的灯丝烧断
6．如图所示的四个电路中，开关S闭合后，能用电流表测量出通过电阻R1电流的电路是（　　）
A． B． C． D．
7．如图所示的电路，电源电压保持不变，闭合开关，当滑动变阻器的滑片向右滑动时，下列分析正确的是（　　）
A．灯泡变亮，电流表的示数变大
B．灯泡变暗，电流表的示数变小
C．灯泡亮度不变，电流表的示数变大
D．灯泡亮度不变，电流表的示数变小

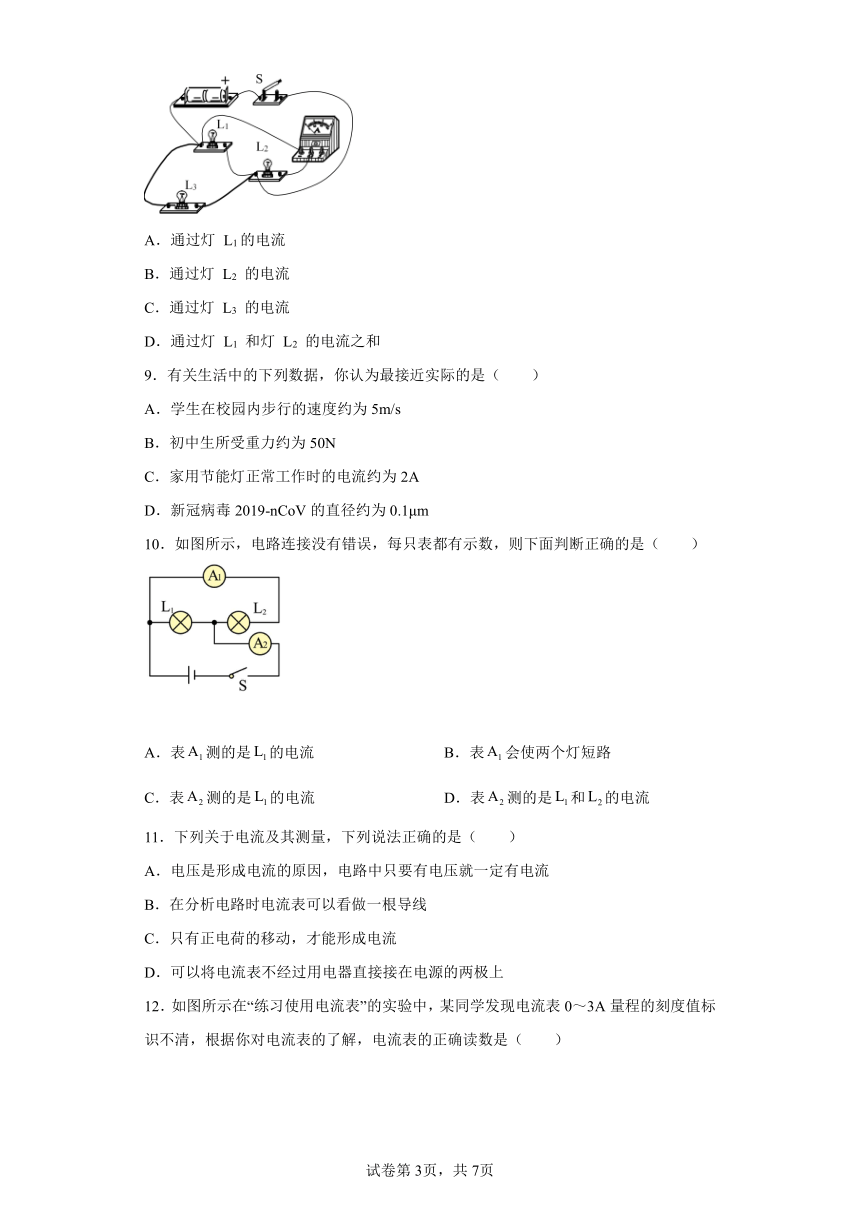

8．图示的电路中，电流表测量的是（　　）
A．通过灯 L1的电流
B．通过灯 L2 的电流
C．通过灯 L3 的电流
D．通过灯 L1 和灯 L2 的电流之和
9．有关生活中的下列数据，你认为最接近实际的是（　　）
A．学生在校园内步行的速度约为5m/s
B．初中生所受重力约为50N
C．家用节能灯正常工作时的电流约为2A
D．新冠病毒2019-nCoV的直径约为0.1μm
10．如图所示，电路连接没有错误，每只表都有示数，则下面判断正确的是（　　）
A．表测的是的电流 B．表会使两个灯短路
C．表测的是的电流 D．表测的是和的电流
11．下列关于电流及其测量，下列说法正确的是（　　）
A．电压是形成电流的原因，电路中只要有电压就一定有电流
B．在分析电路时电流表可以看做一根导线
C．只有正电荷的移动，才能形成电流
D．可以将电流表不经过用电器直接接在电源的两极上
12．如图所示在“练习使用电流表”的实验中，某同学发现电流表0～3A量程的刻度值标识不清，根据你对电流表的了解，电流表的正确读数是（　　）
A．0.24A B．0.44A C．2.2A D．2.4A
二、填空题

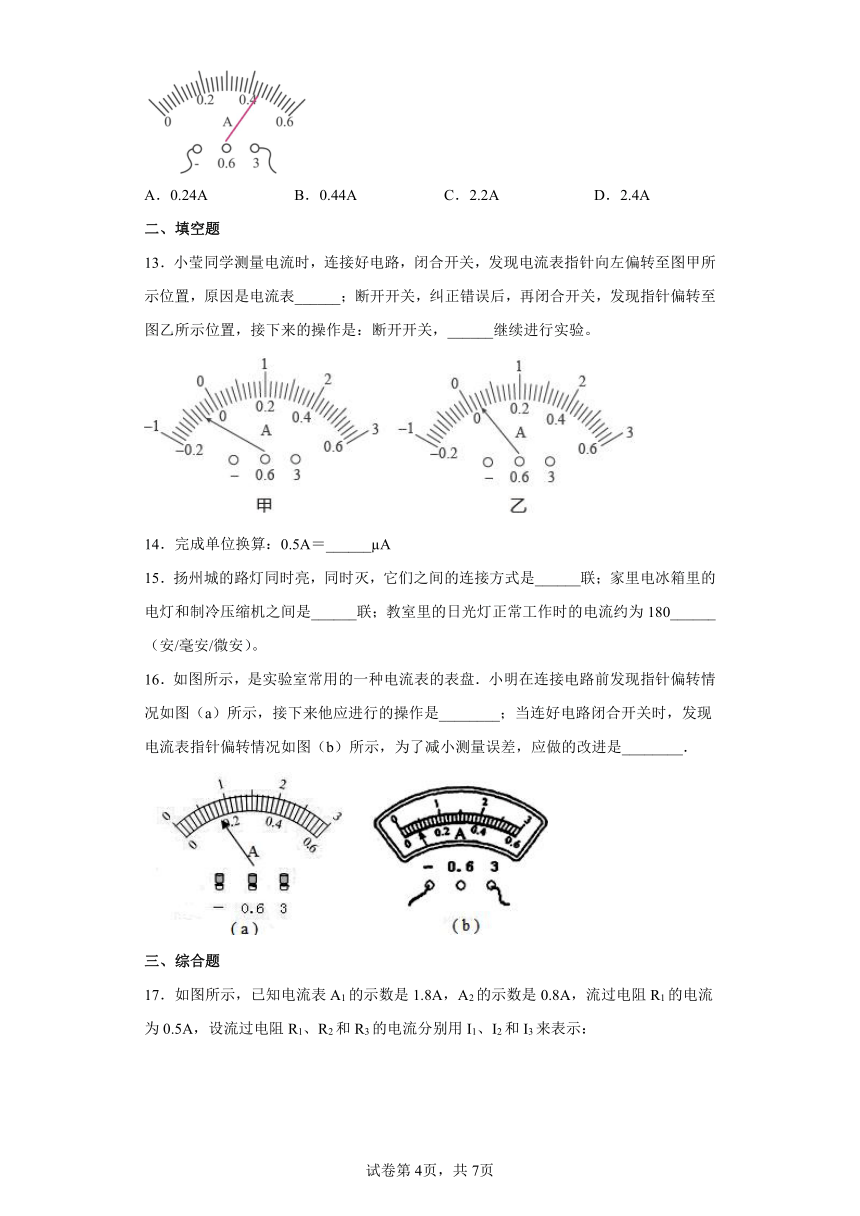

13．小莹同学测量电流时，连接好电路，闭合开关，发现电流表指针向左偏转至图甲所示位置，原因是电流表______；断开开关，纠正错误后，再闭合开关，发现指针偏转至图乙所示位置，接下来的操作是：断开开关，______继续进行实验。
14．完成单位换算：0.5A＝______ A
15．扬州城的路灯同时亮，同时灭，它们之间的连接方式是______联；家里电冰箱里的电灯和制冷压缩机之间是______联；教室里的日光灯正常工作时的电流约为180______（安/毫安/微安）。
16．如图所示，是实验室常用的一种电流表的表盘．小明在连接电路前发现指针偏转情况如图（a）所示，接下来他应进行的操作是________；当连好电路闭合开关时，发现电流表指针偏转情况如图（b）所示，为了减小测量误差，应做的改进是________．
三、综合题
17．如图所示，已知电流表A1的示数是1.8A，A2的示数是0.8A，流过电阻R1的电流为0.5A，设流过电阻R1、R2和R3的电流分别用I1、I2和I3来表示：
（1）请在方框内画出去表后的等效电路图．
（2）根据电流表的示数及该电路的特点，请计算出流过电阻R2和R3的电流I2和I3分别为多大？电流表A3的示数是多大？（要求写出计算过程）
18．小华同学根据图甲所示的电路图，在图乙的实物图上用笔画出连线________．在闭合开关后，电流表A1的示数如图丙所示，其读数为_____A，电流表A2的示数如图丁所示，其读数为_____A，则通过小灯泡L1、L2的电流分别是_____A、_____A
19．(1)如图所示是课本上的演示实验：甲图说明 ______ 可以改变物体的内能，乙图中水蒸气将塞子冲出去的过程中，能量转化是 ______ 。
小乐同学练习使用电流表测电流，他在连接电路前，观察电流表出现如图丙所示的现象，这时他应该 ______ ；他连好电路在测量电流时观察到电流表又出现如图丙所示的现象，则他出现的错误是 ______ 。
(2)如图丁所示，有两个验电器A和B，其中A带负电，金属箔张开一定角度；B不带电。现用带绝缘手柄的金属棒将AB连接起来，在连接的瞬间A验电器的金属箔张角 ______ （选填“变大”、“变小”或“不变”）；B验电器 ______ （选填“带正电”、“带负电”或“不带电”）；金属棒中的电流方向是 ______ （选填“从A到B”或“从B到A”）。
20．根据所学知识完成下面的小题：
（1）电流的测量工具是电流表，它在电路中的符号是________．
（2）电流表的使用方法：
①实验前，检查指针是否对准________．
②电流表要________接入电路中．
③使电流从电流表的________流入，从________流出．不允许把电流表直接连到________．
④测量前应先估计待测电流的大小，选择适当量程的电流表．如果不能估计电流大小，可以先用________进行快速试触．
21．阅读短文，回答文后的问题.
电磁流量计
电磁流量计是利用法拉第电磁感应原理制成的用来检测导电液体流量(液体在单位时间内通过某横截面的体积)和流速的仪表。
如图甲是用来检测血流速度和血流量的电磁流量计(又称电磁血流计)。其原理如图乙所示，使用时将血管放置于两磁极之间，金属电极A、B与血管壁接触，仪表与电极A、B相连。血液在血管中流动时A、B间就会有电压，电流通过仪表从而显示出血流速度和流量。
某实验小组用电磁血流计研究血管中血流速度与n(病人心脏血管横截面积与正常人心脏血管横截面积的比值)的关系，测得病人心脏主动脉血管内血液匀速流动的速度v与n的数值如下表：
血管横截面积的比值n 1.00 0.90 0.80 0.75 0.60
血液流动的速度v( m/s) 0.180 0.200 0.255 0.240 0.300
研究表明，当血液在管内匀速流动时，受到的阻力f与血液的流速v成正比，即f=kv (其中k为常数)，血管横截面积越小，血液流速越大，受到的阻力越大,心脏的负担就越重.
(1)电磁流量计上的仪表是由____________改装的(选填“电压表”或“电流表”)；
(2)测得某液体的流速为0. 2m/s，流量为10- 4m3/s,则管子的横截面积为________m2；
(3)根据表中数据可知,当n=0.5时，v=_______m/s；
(4)心脏主动脉血管的横截面积变化时，心脏推动血液流动的功率P随n的变化而变化，若当n=1时，心脏推动血液流动的功率P=P0，则当n=0.5时，心脏推动血液流动的功率P=________P0。
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．A
【详解】
A．10个鸡蛋的质量大约是1斤，而1斤是500克，所以一个鸡蛋的质量是50g左右，故A符合题意；
B．家用电热水器的功率约1000W，则电流大约为
故B不符合题意；
C．电动车的正常行驶速度约为15km/h，约为4m/s，故C不符合题意；
D．一臂的长度大约在60到80厘米，故D不符合题意。
故选A。
2．C
【详解】
使用电流表时，接线柱接反了，产生的后果是：电流表会往相反的方向偏转。电流表相当于一根电线，反着接应该还是一根电线，用电器中应该有电流通过；只要不超出电流表的量程，电流表就不会烧坏，电源更没可能烧坏了，但一般反向的刻度少影响读数。故ABD不符合题意；故C符合题意。
故选C。
3．B
【详解】
A．电流表在干路上测的是干路的电流，故A不符合题意；
B．电流表与L1串联，测的是L1的电流，并且正负接线柱连接正确，故B符合题意；
C．测量干路中的电流表连接正确，但下面电流表与L2串联，测L2中的电流，并且正负接线柱接反了，故C不符合题意；
D．电流表与L1串联，测的是L1的电流，但正负接线柱连接错误，故D不符合题意。
故选B。
4．C
【详解】
A．电流表正负接线柱接反了，故不能直接测量通过灯L1的电流，A不符合题意；
BD．在干路的电流表A测量干路，在支路的电电流表A测量灯泡L2的电流，故BD不符合题意；
C．电流表在灯泡L1所在的支路，故测量灯泡L1的电流，故C符合题意。
故选C。
5．C
【详解】
A．由图可知，两个灯泡串联，电流表并联在灯L1两端，将灯L1短路，没有将电源短路，故A不符合题意；
BCD．灯L1短路，灯L1不亮，有电流通过灯L2，灯L2发光，电流表有示数，故BD不符合题意，C符合题意。
故选C。
6．D
【详解】
A．要想用电流表测量出通过电阻R1电流，需要将电流表与电阻R1串联。图中电流表与R2串联，故A不符合题意；
B．电流表使用时，电流应从正接线柱流入，从负接线柱流出。图中正接线柱与电源负极相连，电流没有从正接线柱流入，故B不符合题意；
C．图中电流表没有与电阻R1串联，此时电流表接入电路的位置测量的是干路电流，即通过电阻R1、电阻R2的电流的和，故C不符合题意；
D．图中电流表与电阻R1串联，并且电流从电流表的正接线柱流入，从负接线柱流出，故D符合题意。
故选D。
7．B
【详解】
AC．由电路图可知，灯泡L与滑动变阻器R串联，电压表测L两端的电压，电流表测电路中的电流，当滑动变阻器的滑片向右滑动时，滑动变阻器接入电路中的电阻变大，电路的总电阻变大，由可知，电路中的电流变小，即电流表的示数变小，故AC错误；
BD．由可知，灯泡的实际功率变小，所以灯泡变暗，故B正确；D错误。
故选B。
8．B
【详解】
电流表要和被测的用电器串联，电流表和哪个用电器串联就是测流过那个用电器的电流，在并联电路中，若电流表在干路上测总电流，在支路上测所在支路的电流；分析电路可知，三个灯并联，电流表和L2在一条支路上测通过灯 L2 的电流。
故选B。
9．D
【详解】
A．学生在校园内步行的速度约为1m/s，故A不符合题意；
B．初中生所受重力约为500N，故B不符合题意；
C．家用节能灯正常工作时的电流约为0.2A，故C不符合题意；
D．新冠病毒2019-nCoV的直径约为10-7m，即0.1μm，故D符合题意。
故选D。
10．D
【详解】
上图中，两灯并联，电流表A1与L2串联，电流表A1测L2这个灯的电流，电流表A2接在干路上，测干路（L1和L2）的电流，没有出现短路，故ABC错误，D正确。
故选D。
11．B
【详解】
A．电压是形成电流的原因，电路是通路、还要有电压就一定有电流，故A错误；
B．电流表的电阻可以忽略不计，在分析电路时电流表可以看做一根导线，故B正确；
C．电荷的定向移动，能形成电流；正、负电荷移动，都能形成电流，故C错误；
D．电流表电阻很小，将电流表不经过用电器直接接在电源的两极上，会造成短路故障，故D错误。
故选B。
12．C
【详解】
由图可知，电流表连接0~0.6A量程时，分度值为0.02A，示数为0.44A；因为在电流表的同一刻度处，0~3A量程的读数是0~0.6A量程读数的5倍，所以在0~3A量程的读数为
故ABD不符合题意，C符合题意。
故选C。
13． 正负接线柱反接 改接小量程
【详解】
[1]连接好电路，闭合开关，发现电流表指针向左偏转至图甲所示位置，说明电流表中的电流方向反了，原因是电流表正负接线柱反接。
[2]纠正错误后，再闭合开关，发现指针偏转至图乙所示位置，指针偏过角度过小，说明电路中电流过小，接下来的操作是：断开开关，改接小量程继续进行实验。
14．5×105
【详解】
由于1A＝1000mA＝106 A，则0.5A＝0.5×1A =0.5×106 A=5×105 A。
15． 并 并 毫安
【详解】
[1]扬州城的路灯同时亮，同时灭，有时损坏了一盏灯,其余的路灯也会亮,由此可见路灯可以独立工作,互不影响,因此路灯之间是并联的。
[2]电冰箱里的电灯和制冷压缩机都能独立工作，互不影响，因此，家里电冰箱里的电灯和制冷压缩机之间是并联的。
[3] 教室里的日光灯正常工作时的功率约为40W，电压为220V，电流为
故教室里的日光灯正常工作时的电流约为180毫安。
16． 对电流表进行调零 改接0~0.6 A量程
【详解】
在使用电流表时，首先要检查电流表的指针是否指在零刻度线上，根据题意知道，测量前指针如图a所示，即没有指在0刻度线上，所以接下来的操作是进行调零把指针调到0刻度线上；当连好电路闭合开关时，发现电流表指针偏转情况如图（b）所示，即选用了0～3A的量程，指针偏转角度太小，所以，为了减小测量误差，应改用0～0.6A的量程．
17．（1） （2）0.3A和1.5A； 2.3A；
【详解】
(1)据所学知识可知，电流表相当于导线、电压表相当于断路，所以画出的等效电路图如下：
(2)因为流过电阻R1的电流为I1＝0.5A 且I1+I2＝0.8A；所以通过R2的电流,I2＝0.8A I1＝0.8A 0.5A＝0.3A ，又据I2+I3＝1.8A所以I3＝1.8A I1＝1.8A 0.3A＝1.5A；电流表A3示数：I总＝I1+I2+I3＝0.5A+0.3A+1.5A＝2.3A ，
【点睛】
（1）据电流表相当于导线、电压表相当于断路的特点分析，而后画出对应的电路图即可；（2）根据电路图可知，三个电阻并联，电流表A3测量的总电流，电流表A2测量R1、R2中的电流，电流表A1测量R2、R3中的电流，电压表测量并联电路两端电压，根据并联电路中电流的特点分析即可判断．
18． 0.5 0.2 0.2 0.3
【详解】
(1)由甲图知,两灯并联,电流表A2测灯L1的电流,电流表A1测总电流，由丙丁两图可知两表都选用小量程，根据电路图连接实物图，如下图所示：
(2)两电流表都选用小量程,分度值为0.02A,电流表A1的示数如图丙所示,其读数为0.5A,即总电流为0.5A;电流表A2的示数如图丁所示,其读数为0.2A,则通过小灯泡L1的电流为0.2A；根据并联电路电流的规律可知,通过L2的电流为：0.5A 0.2A＝0.3A.
【点睛】
（1）分析电路的连接，由丙丁知两表都选用小量程，根据根据电路图连接实物图；（2）电流表与待测电路串联，根据电流表选用的小量程确定分度值，根据并联电路电流的规律求通过L2的电流．
19． 做功 内能转化为机械能 电流表调零 电流表正负接线柱接反了 变小 带负电 从B到A
【详解】
(1)[1]甲图中，迅速向下压活塞，硝化棉燃烧，该过程中机械能转化为内能，说明做功可以改变物体的内能。
[2]乙图中，塞子冲出去是因为水蒸气对塞子做功把内能转化为机械能。
[3]他在连接电路前，电流表指针指在零刻度线的左侧，说明没有调零，所以应该调零。
[4]他连好电路在测量电流时，电流表指针指在零刻度线的左侧，说明电流表的正负接线柱接反了。
(2)[5]金属棒是导体，当把AB连接起来时，电荷会发生转移使A验电器的电荷减少，所以A验电器金属箔的张角变小。
[6]用带绝缘手柄的金属棒将AB连接起来时，A验电器的负电荷会转移动B验电器上，使B验电器也带负电。
[7]电流方向和负电荷定向移动方向相反，因为负电荷从A验电器转移到B验电器，所以电流从B到A。
20． 零刻度线 串联 正接线柱； 负接线柱 电源两极上 较大量程
【详解】
分析：电流表的正确使用方法是：与被测用电器串联；电流必须从电流表的正极流入，负极流出；所测量的电流不能超过电流表的量程；绝对不允许不经过用电器把电流表直接接在电源两极上．
解答：（1）电流表是测量电流的工具，电流的单位是A，电流表的符号是：；
（2）①实验前，检查指针是否对准零刻度线．
②电流表要串联接入电路中．
③使电流从电流表的正接线柱流入，从负接线柱流出．不允许把电流表直接连到电源两极上．
④测量前应先估计待测电流的大小，选择适当量程的电流表．如果不能估计电流大小，可以先用较大量程进行快速试触．
故答案为 (1). (2). 零刻度线 (3). 串联 (4). 正接线柱； (5). 负接线柱 (6). 电源两极上 (7). 较大量程
【点睛】此题主要考查电流表的使用方法，这是初中物理学习的重要内容，必须掌握．
21． 电流表 0.36 4
【详解】
(1)[1]电磁流量计上的仪表，串联在电路中，所以为电流表改装而成的。
(2)[2]已知v=0.2m/s，血流量为10 4 m3/s，所以血管的横截面积
(3)[3]根据表中数据可知，n与v的乘积不变，因此n与v成反比，即nv=0.18；
当n=0.5时，流速为
(4)[4]由f=kv和P=Fv可知，心脏推动血液流动的功率P=kv2，故P与速度的平方成正比，而n与v成反比，因此P与n的平方成反比；故n=1时，心脏推动血液流动的功率P=P0，则当n=0.5时，心脏推动血液流动的功率
。
