人教版九年级全一册15.2电流和电路同步练习（有解析）

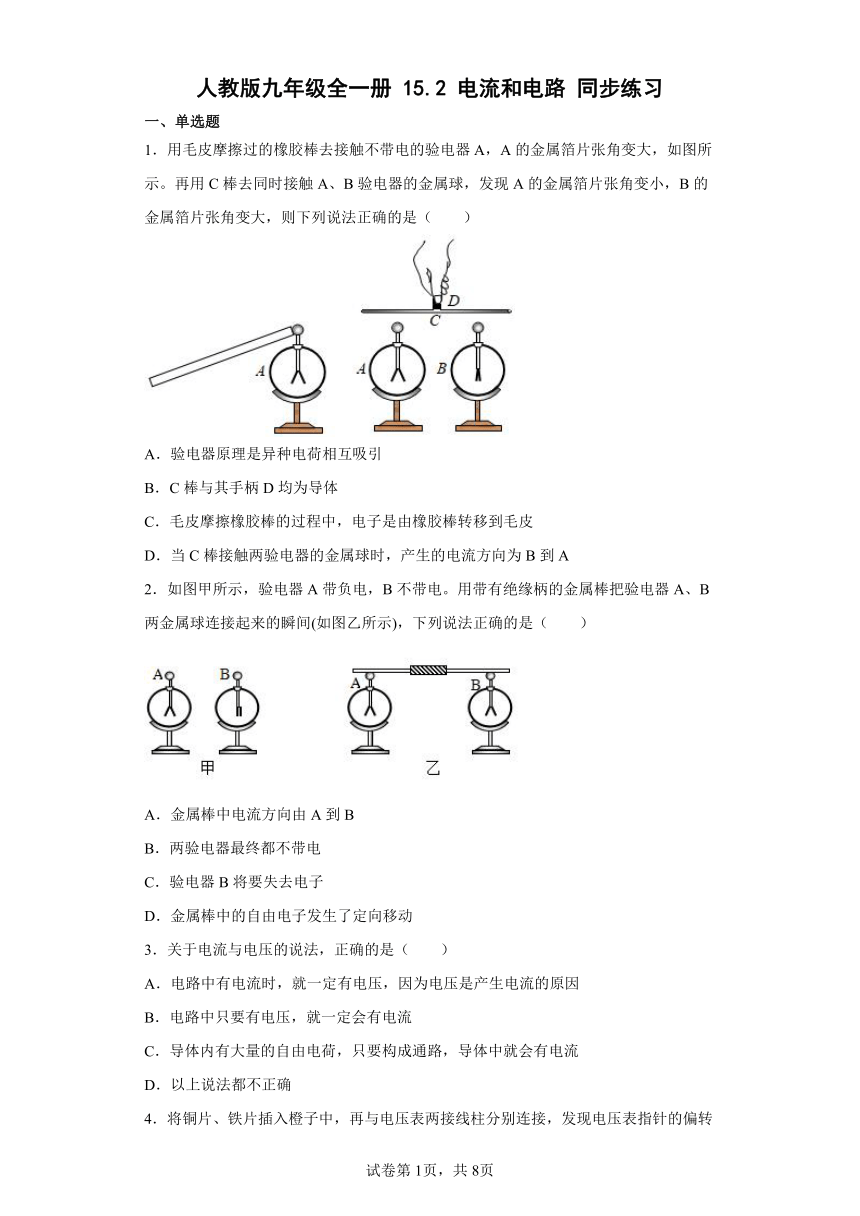

人教版九年级全一册 15.2 电流和电路 同步练习
一、单选题
1．用毛皮摩擦过的橡胶棒去接触不带电的验电器A，A的金属箔片张角变大，如图所示。再用C棒去同时接触A、B验电器的金属球，发现A的金属箔片张角变小，B的金属箔片张角变大，则下列说法正确的是（　　）
A．验电器原理是异种电荷相互吸引
B．C棒与其手柄D均为导体
C．毛皮摩擦橡胶棒的过程中，电子是由橡胶棒转移到毛皮
D．当C棒接触两验电器的金属球时，产生的电流方向为B到A
2．如图甲所示，验电器A带负电，B不带电。用带有绝缘柄的金属棒把验电器A、B两金属球连接起来的瞬间(如图乙所示)，下列说法正确的是（　　）
A．金属棒中电流方向由A到B
B．两验电器最终都不带电
C．验电器B将要失去电子
D．金属棒中的自由电子发生了定向移动
3．关于电流与电压的说法，正确的是（　　）
A．电路中有电流时，就一定有电压，因为电压是产生电流的原因
B．电路中只要有电压，就一定会有电流
C．导体内有大量的自由电荷，只要构成通路，导体中就会有电流
D．以上说法都不正确

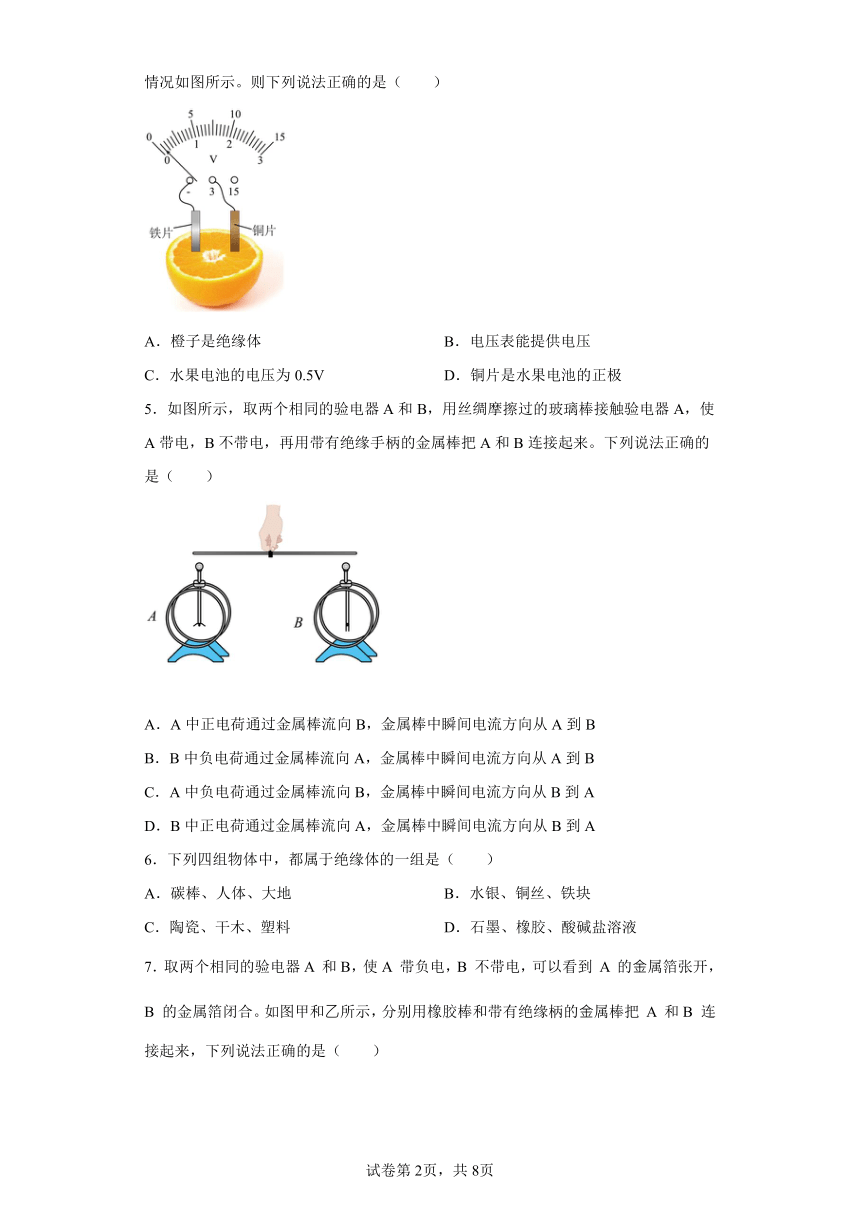

4．将铜片、铁片插入橙子中，再与电压表两接线柱分别连接，发现电压表指针的偏转情况如图所示。则下列说法正确的是（　　）
A．橙子是绝缘体 B．电压表能提供电压
C．水果电池的电压为0.5V D．铜片是水果电池的正极
5．如图所示，取两个相同的验电器A和B，用丝绸摩擦过的玻璃棒接触验电器A，使A带电，B不带电，再用带有绝缘手柄的金属棒把A和B连接起来。下列说法正确的是（　　）
A．A中正电荷通过金属棒流向B，金属棒中瞬间电流方向从A到B
B．B中负电荷通过金属棒流向A，金属棒中瞬间电流方向从A到B
C．A中负电荷通过金属棒流向B，金属棒中瞬间电流方向从B到A
D．B中正电荷通过金属棒流向A，金属棒中瞬间电流方向从B到A
6．下列四组物体中，都属于绝缘体的一组是（　　）
A．碳棒、人体、大地 B．水银、铜丝、铁块
C．陶瓷、干木、塑料 D．石墨、橡胶、酸碱盐溶液

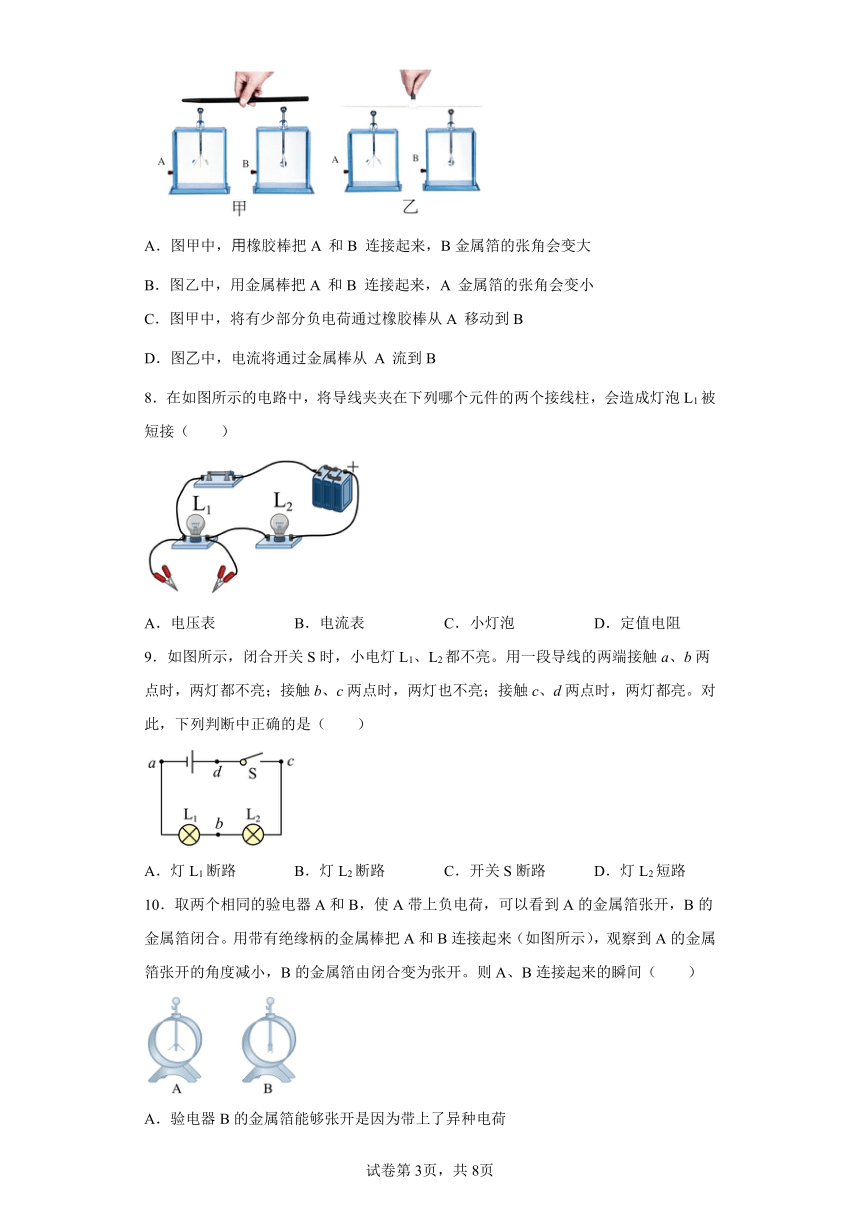

7．取两个相同的验电器A 和B，使A 带负电，B 不带电，可以看到 A 的金属箔张开，B 的金属箔闭合。如图甲和乙所示，分别用橡胶棒和带有绝缘柄的金属棒把 A 和B 连接起来，下列说法正确的是（　　）
A．图甲中，用橡胶棒把A 和B 连接起来，B金属箔的张角会变大
B．图乙中，用金属棒把A 和B 连接起来，A 金属箔的张角会变小
C．图甲中，将有少部分负电荷通过橡胶棒从A 移动到B
D．图乙中，电流将通过金属棒从 A 流到B
8．在如图所示的电路中，将导线夹夹在下列哪个元件的两个接线柱，会造成灯泡L1被短接（　　）
A．电压表 B．电流表 C．小灯泡 D．定值电阻
9．如图所示，闭合开关S时，小电灯L1、L2都不亮。用一段导线的两端接触a、b两点时，两灯都不亮；接触b、c两点时，两灯也不亮；接触c、d两点时，两灯都亮。对此，下列判断中正确的是（　　）
A．灯L1断路 B．灯L2断路 C．开关S断路 D．灯L2短路
10．取两个相同的验电器A和B，使A带上负电荷，可以看到A的金属箔张开，B的金属箔闭合。用带有绝缘柄的金属棒把A和B连接起来（如图所示），观察到A的金属箔张开的角度减小，B的金属箔由闭合变为张开。则A、B连接起来的瞬间（　　）
A．验电器B的金属箔能够张开是因为带上了异种电荷
B．正电荷由B转移到A
C．金属杆中的电流方向是由B到A
D．金属杆中的电流方向是由A到B

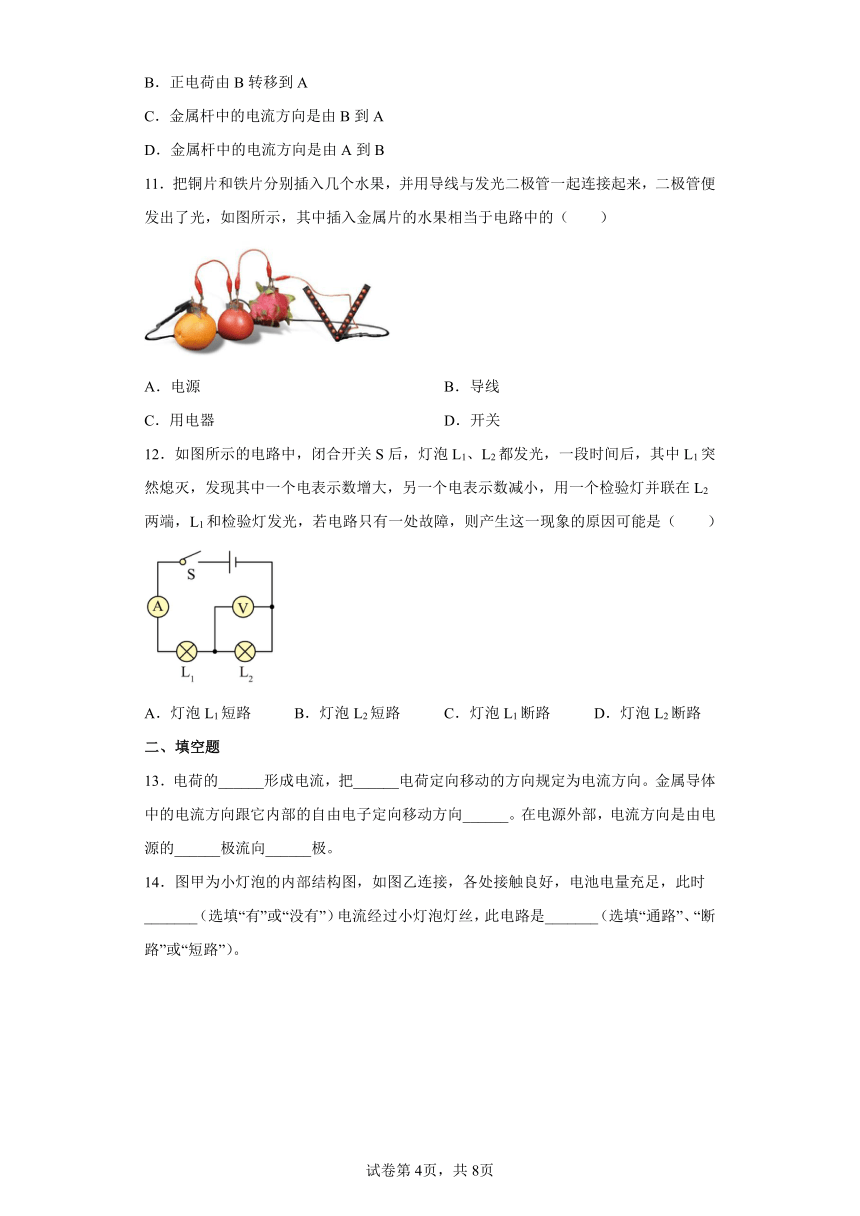

11．把铜片和铁片分别插入几个水果，并用导线与发光二极管一起连接起来，二极管便发出了光，如图所示，其中插入金属片的水果相当于电路中的（　　）
A．电源 B．导线
C．用电器 D．开关
12．如图所示的电路中，闭合开关S后，灯泡L1、L2都发光，一段时间后，其中L1突然熄灭，发现其中一个电表示数增大，另一个电表示数减小，用一个检验灯并联在L2两端，L1和检验灯发光，若电路只有一处故障，则产生这一现象的原因可能是（　　）
A．灯泡L1短路 B．灯泡L2短路 C．灯泡L1断路 D．灯泡L2断路
二、填空题
13．电荷的______形成电流，把______电荷定向移动的方向规定为电流方向。金属导体中的电流方向跟它内部的自由电子定向移动方向______。在电源外部，电流方向是由电源的______极流向______极。

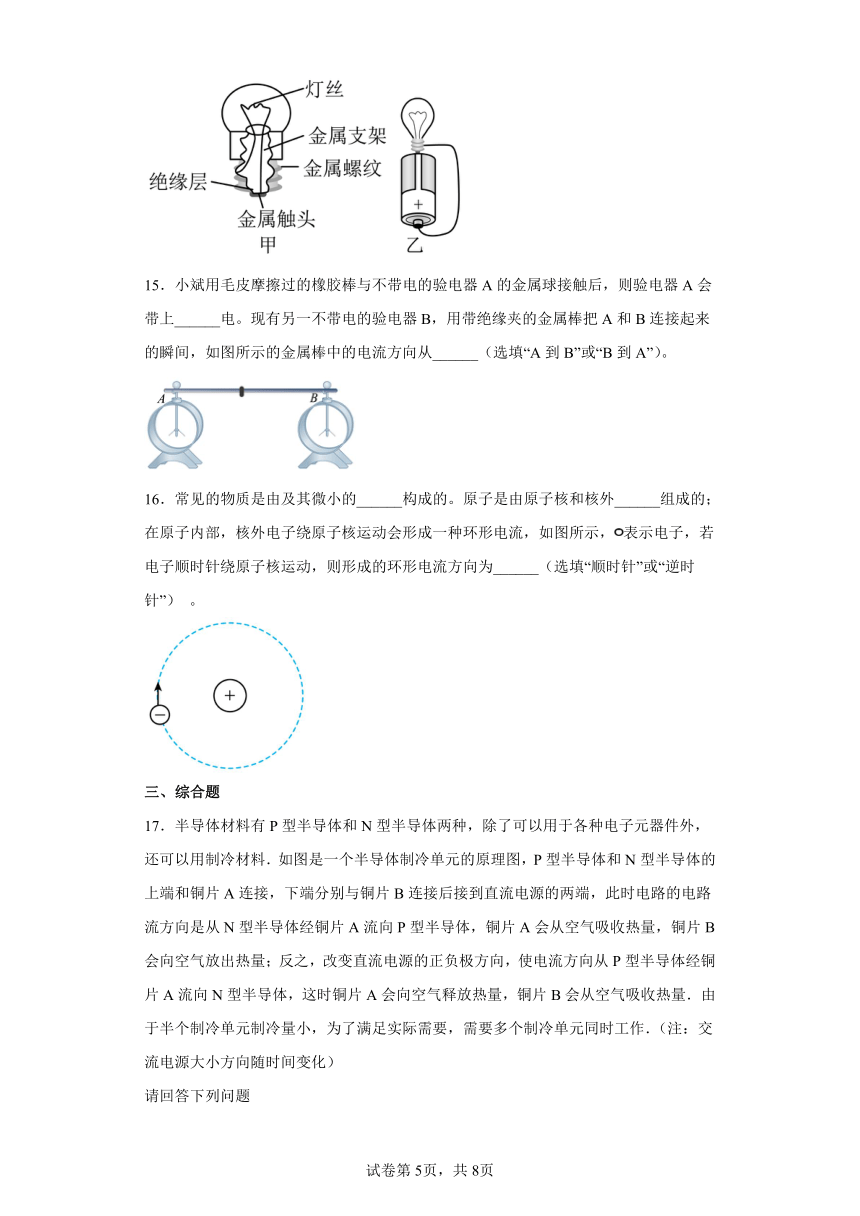

14．图甲为小灯泡的内部结构图，如图乙连接，各处接触良好，电池电量充足，此时_______（选填“有”或“没有”）电流经过小灯泡灯丝，此电路是_______（选填“通路”、“断路”或“短路”）。
15．小斌用毛皮摩擦过的橡胶棒与不带电的验电器A的金属球接触后，则验电器A会带上______电。现有另一不带电的验电器B，用带绝缘夹的金属棒把A和B连接起来的瞬间，如图所示的金属棒中的电流方向从______（选填“A到B”或“B到A”）。
16．常见的物质是由及其微小的______构成的。原子是由原子核和核外______组成的；在原子内部，核外电子绕原子核运动会形成一种环形电流，如图所示，表示电子，若电子顺时针绕原子核运动，则形成的环形电流方向为______（选填“顺时针”或“逆时针”） 。
三、综合题
17．半导体材料有P型半导体和N型半导体两种，除了可以用于各种电子元器件外，还可以用制冷材料．如图是一个半导体制冷单元的原理图，P型半导体和N型半导体的上端和铜片A连接，下端分别与铜片B连接后接到直流电源的两端，此时电路的电路流方向是从N型半导体经铜片A流向P型半导体，铜片A会从空气吸收热量，铜片B会向空气放出热量；反之，改变直流电源的正负极方向，使电流方向从P型半导体经铜片A流向N型半导体，这时铜片A会向空气释放热量，铜片B会从空气吸收热量．由于半个制冷单元制冷量小，为了满足实际需要，需要多个制冷单元同时工作．（注：交流电源大小方向随时间变化）
请回答下列问题
（1）如图，若要使一个电冰箱内的温度下降，铜片A置于电冰箱的_____，铜片B置于电冰箱_____（前两空选填“箱内”、“箱外”），这就是半导体冰箱的工作原理，若将图中的电源换成交流电源，此时电冰箱能否正常制冷？
答：_____．
（2）若将图中P型半导体与N型半导体位置互换，其它条件不变，则铜片A上表面空气的温度将_____．
18．如图所示，是一种简易点火装置，将一张锡纸剪成中间窄、两端宽的形状，再将锡纸两端分别与干电池的正负极连接。过一会儿，看到锡纸中间部分燃烧起来。
(1)锡纸是___________（选填“导体”或“绝缘体”）。
(2)当锡纸两端分别与干电池的正负极连接时，通过锡纸的电流方向是___________（选填“从A到B”或“从B到A”）。
(3)观察手电筒结构，在上面的虚线方框中作出手电筒的电路图___________。
19．拆开图甲中玩具，发现电源、开关、发光二极管（简称“LED”）、电动机（符号“”）各一个及连接导线。闭合开关时，电动机转动，LED发光，将电动机的一端连线断开，闭合开关，LED发光。
（1）在图乙方框内画出玩具的电路图
( )
（2）如果把电动机拆掉，将电源正、负极反接，闭合开关时，LED_______（选填“发光”或“不发光”）
20．学校保安人员使用的手电筒不发光了，请你帮助他们找出原因．
（1）根据图甲中手电筒的结构示意图，将乙图中的电路图补画完整．
（2）写出手电筒不发光的两种可能原因．
①_____________________________________________；
②_____________________________________________．
21．某款油电混合动力小汽车，具有省油、能量利用率高等特点，其相关信息如表。在某次水平道路测试中，该车以中速匀速行驶170km，共消耗汽油10L。测试过程中，内燃机既向车轮提供能量，又向蓄电池充电，同时蓄电池又将部分能量通过电动机向车轮输送，此时，内燃机和电动机共同驱动车辆前进。
(1)向蓄电池充电时，将电能转化______能；
(2)在水平道路中速匀速行驶过程中，若平均阻力为1000N，牵引力做的功是多少？( )
(3)在水平道路中速匀速行驶过程中，若该车的效率为53%，此过程最终使蓄电池电能增加了多少能量？( ) (忽略蓄电池和电动机的热损失，ρ汽油=0.7×103kg/m3，q汽油=4.6×107J/kg)
驱动模式
纯电动 启动、低速
油电混动 中速
汽车质量 1200kg
车轮与地面总接触面积 0.096m3
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．D
【详解】
A．验电器是利用同种电荷相互排斥的原理，故A错误；
B．C棒是导体，手柄D应为绝缘体，否则电荷会通过人体传出，故B错误；
C．毛皮摩擦橡胶棒后橡胶棒带负电，故电子是由毛皮转移到橡胶棒，故C错误；
D．橡胶棒带负电，接触验电器A时，验电器A也会带负电；用带绝缘柄的金属杆将两个验电器的金属球接触时，A验电器上自由电子向验电器B转移，负电荷移动的方向与电流方向相反，故产生的电流方向为B到A，故D正确。
故选D。
2．D
【详解】
AD．验电器A带负电，B不带电，用带有绝缘柄的金属棒把验电器A、B两金属球连接起来的瞬间，验电器A上多余的电子沿金属棒运动到验电器B上，即自由电子发生了定向移动。而电流的方向在物理学中的规定为正电荷定向移动的方向为电流的方向，也就是负电荷定向移动的相反方向即金属棒中的电流方向由B到A。故A错误，D正确；
BC．验电器A上多余的电子沿金属棒运动到验电器B上，验电器B由于得到多余的电子，最终两验电器都带负电。故BC错误。
故选D。
3．A
【详解】
AD．电荷的定向移动形成电流，电路中有电流时，就一定有电压，因为电压是产生电流的原因。故A正确，D错误；
B．要得到电流，必须满足两个条件：有电压，通路状态。电路状态不明确，有无电流无法判断。故B错误；
C．导体中有大量的自由电荷，构成通路，还需要有电压，导体中才会有电流，故C错误。
故选A。
4．D
【详解】
A．橙子相当于是电源，内部有电流通过，是导体，故A错误；
B．电压表可以测量电压的大小，不能提供电压，电源提供电压，故B错误；
C．由图知电压表的量程为0~3V，分度值为0.1V，水果电池的电压为0.1V，故C错误；
D．电压表指针正向偏转，说明电流从电压表的正接线柱流入、负接线柱流出，即电压表的正接线柱与电源的正极相连接，由图知铜片与电压表的正接线柱连接，因此铜电极为正极，故D正确。
故选D。
5．B
【详解】
丝绸摩擦过的玻璃棒缺少电子，带正电，当玻璃棒与验电器A接触后，验电器A带正电，B不带电，用带有绝缘手柄的金属棒把A和B连接起来，B上的部分负电荷（自由电子）会转移到A上，电流的方向与负电荷定向移动的方向相反，因此电流方向是由A到B，故B正确，ACD错误。
故选B。
6．C
【详解】
A．碳棒、人体、大地都属于导体，故A不符合题意；
B．水银、铜丝、铁块都是金属，都属于导体，故B不符合题意；
C．陶瓷、干木、塑料都属于绝缘体，故C符合题意；
D．石墨和酸碱盐溶液属于导体，故D不符合题意。
故选C。
7．B
【详解】
AC．图甲中，橡胶棒是绝缘体，电荷无法通过橡胶棒从A移动到B，验电器B的金属箔不会张开，故AC错误；
B．图乙中，已知验电器A带负电，验电器B不带电，用带有绝缘柄的金属棒把A和B连接起来，由于金属棒是导体，A的一部分电子转移到B，B金属箔的张角会变大，验电器A的金属箔张开的角度减小， B正确；
D．图乙中，自由电子将通过金属棒从A流到B，物理学规定：正电荷定向移动的方向为电流的方向，故金属棒中电流将通过金属棒从B流到A，故D错误。
故选B。
8．B
【详解】
ACD．电压表的电阻较大，小灯泡和定值电阻都有一定的阻值，将导线夹夹在它们的两个接线柱，不会造成灯泡L1被短接，故A、C、D不符合题意；
B．电流表的电阻较小，在电路中相当于导线，将导线夹夹在电流表的两个接线柱，会造成灯泡L1被短接，故B符合题意。
故选B。
9．C
【详解】
A．如果灯L1断路，用一段导线的两端接触a、b两点时，L2会发光，故A错误；
B．如果灯L2断路，导线接触b、c两点时，L1会发光，故B错误；
C．如果开关断路，导线接触c、d两点时，电路是通路，两灯都发光，故C正确；
D．如果灯L2短路，L1会发光，故D错误。
故选C。
10．C
【详解】
A．同种电荷相互排斥，异种电荷相互吸引，验电器B的金属箔能够张开是因为带上了同种电荷，故A不符合题意；
B．A带负电荷，表明A有多余电子，部分电子会由A转移到B，电子带负电，故负电荷由A转移到B，带正电荷的是原子核，在这个过程中没有发生转移。故B不符合题意；
CD．A带负电荷，表明A有多余电子，部分电子会由A转移到B，物理学规定正电荷定向移动的方向为电流方向，与负电荷定向移动的方向相反，所以金属杆中的电流方向是由B到A，故C符合题意，D不符合题意。
故选C。
11．A
【详解】
把铜片和铁片分别插入几个水果，并用导线与发光二极管一起连接起来，二极管便发出了插入金属片的水果给二极管提供了电能，所以插入金属片的水果相当于电路中的电源。导线的作用是输送电能，用电器的作用是消耗电能，开关的作用是控制电路。故A符合题意，BCD不符合题意。
故选A。
12．D
【详解】
A．若灯泡L1短路，用一个检验灯并联在L2两端L1灯不会发光，故A不符合题意；
B．若灯泡L2短路，电压表被短路，L1不会突然熄灭，故B不符合题意；
C．若灯泡L1断路，两个电表均不会有示数，故C不符合题意；
D．若灯泡L2断路，电压表串联在电路中，示数接近为电源电压，电流表示数接近为零；用一个检验灯并联在L2两端后，检验灯和L1灯串联在电路中会发光，故D符合题意。
故选D。
13． 定向移动 正 相反 正 负
【详解】
[1]不管是正电荷还是负电荷，只要电荷发生定向移动都能形成电流。
[2]物理学中规定：正电荷定向移动的方向为电流方向。
[3]金属导体中有大量的自由电子，电子带负电，所以金属导体中的电流方向跟它内部的自由电子定向运动方向相反。
[4][5]在闭合电路中，电流从电源正极经过用电器流向电源负极，在电源内部，电流从电源负极流向电源正极，形成一个闭合回路。
14． 有 通路
【详解】
[1][2]电流从电源正极出发经过导线到小灯泡的金属螺纹壳，经过小灯泡的金属螺纹壳流过小灯泡灯丝又回到负极，所以，有电流经过小灯泡灯丝，该电路状态是通路。
15． 负 B到A
【详解】
[1] 根据题意，毛皮摩擦过的橡胶棒因橡胶棒得到电子带负电，当不带电的验电器A的金属球与橡胶棒接触时，橡胶棒因有多余的电子，它会有一部分多余的电子转移到验电器A上，验电器A也会因为得到电子而带负电。
[2] 用带绝缘夹的金属棒把A和B连接起来的瞬间，A因为有多余的电子带负电，A也会将一部分多余的电子转移到B，B因为得电子也带上负电，在此过程中，负电荷定向移动的方向为A到B，根据电流方向的规定，正电荷定向移动的方向为电流的方向，负电荷定向移动的方向与电流方向相反，故此时电流方向为B到A。
16． 分子、原子 电子 逆时针
【详解】
[1]常见的物质都是由分子、原子组成的，比如水分子，金原子。
[2]原子是由原子核和核外带负电的电子构成的。
[3]电流的方向规定的是正电荷移动的方向，若电子顺时针绕原子核运动，则电流的方向为逆时针。
17．（1）箱内；箱外； 不能；（2）上升
（1）要解答此题需掌握半导体二极管的特点单向通电性，加以运用．通电后有一面是吸热（制冷），一面是散热（将吸的热量散掉）．由于交流电源电压较大，且电流方向不断变化，不能直接使用．
（2）将图中P型半导体与N型半导体位置互换，这时电流方向从P型半导体铜片A流向N型半导体，这时铜片A会向空气释放热量，铜片B会从空气吸收热量；
【详解】
(1)由短文提供的信息可知，①电路的电路流方向是从N型半导体铜片A流向P型半导体，铜片A会从空气吸收热量，应置于冰箱的箱内，从冰箱内吸收热量，使电冰箱箱内的温度下降；铜片B会向空气放出热量，应置于冰箱的箱外；②铜片B会向空气放出热量，应置于冰箱箱外，把从箱内吸收的热量散发掉，达到制冷的目的；③交流电源的电流方向是变化的，这样吸热和放热的状态就会不断改变，不能使吸热的部分恒定保持吸热状态，不能使放热的地方恒定保持放热状态．
(2)①将图中P型半导体与N型半导体位置互换，这时电流方向从P型半导体铜片A流向N型半导体，这时铜片A会向空气释放热量，使得铜片A上表面空气的温度上升.
18． 导体 从A到B
【详解】
(1)[1]锡是一种金属，所以锡纸是导体。
(2)[2]当锡纸两端分别与干电池的正负极连接时，电流方从电源正极流出，流经锡纸，再回到电源负极，即从A到B。
(3)[3]由图可知，电流从电源正极流出，流经灯泡，再到开关最后回到负极。故电路图如图所示：
19． 不发光
根据题意分析串并联及开关位置，LED灯具有单项导电性；
【详解】
(1)[1]由题意可知，闭合开关时，电动机转动，LED发光，当电动机一端断开时，LED灯依然可以发光，故可知LED灯与电动机为并联，开关处于干路，作图如下：
(2)[2]由于LED灯具有单向导电性，故当电源正、负极反接，闭合开关时，LED不发光。
20． ①电池没电；②小灯泡烧坏了
【详解】
(1)用导线将电源、开关以及灯泡顺次连接起来；如图所示：
(2)手电筒闭合开关后不发光，灯泡不亮的原因：①电池供电不足，通过灯的电流太小，灯的实际功率太小；②不能发光灯丝断了，没有电流通过灯的灯丝，所以灯不亮．
【点睛】
（1）手电筒电路为基本电路，即用导线将电源、开关以及灯泡顺次连接起来即可．（2）灯泡不发光的原因可能是断路，如：灯丝断了、开关接触不良，也可能是电池没电了．
21． 化学 1.7×108J 6.6×105J
【详解】
解：(1)向蓄电池充电时，蓄电池相当于用电器，消耗电能，将电能转化化学能的形式储存起来；
(2)由题可知，汽车做匀速直线运动，受到的牵引力和阻力是一对平衡力，牵引力
F牵=f=1000N
汽车牵引力做的功
W机械=F牵s=1000N×1.7×105m=1.7×108J
(3)由可得汽车消耗汽油的质量
m汽油=ρ汽油V=0.7×103kg/m3×1×10-2m3=7kg
汽油完全燃烧放出的热量
Q放=mq汽油=7kg×4.6×107J/kg=3.22×108J
由可得内燃机输出的有用能量
W有用=Q放η=3.22×108J×53%=1.7066×108J
最终蓄电池增加的能量
W=W有用-W机械=1.7066×108J-1.7×108J=6.6×105J
答：(1)向蓄电池充电时，将电能转化化学能；
(2)若平均阻力为1000N，牵引力做的功是1.7×108J；
(3)若该车的效率为53%，此过程最终使蓄电池电能增加了6.6×105J能量。
