第十八章 电功率
九年级物理人教版·下册
第1节 电能 电功
授课人：XXXX

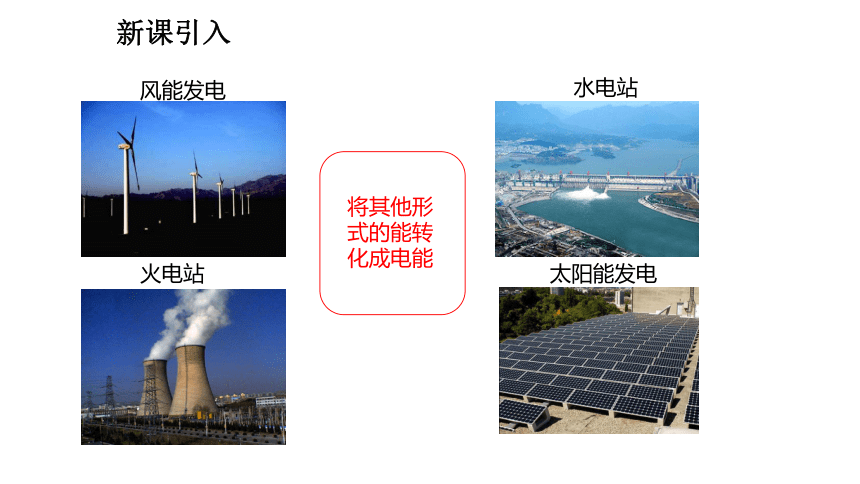

新课引入
将其他形式的能转化成电能
风能发电
水电站
火电站
太阳能发电
学习目标

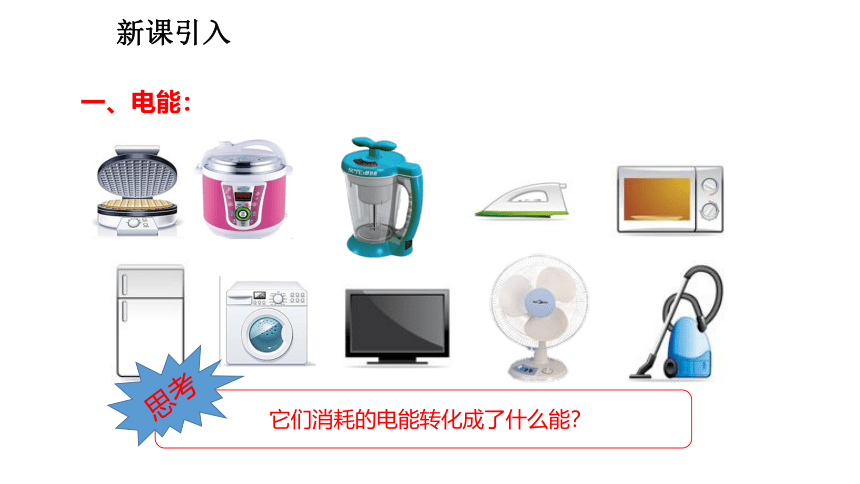

新课引入
它们消耗的电能转化成了什么能？
思考
一、电能：
电能的单位：
新知讲解
国际单位： 焦(J)
常用单位： 千瓦时（KW h)， 俗称“度”
换算关系： 1度=1KW h=3.6x106J
强化训练
10800J=__________kW h
电饭锅20分钟内消耗电能0.4kW h，合__________J 。
0.003
1.44╳106
新知讲解

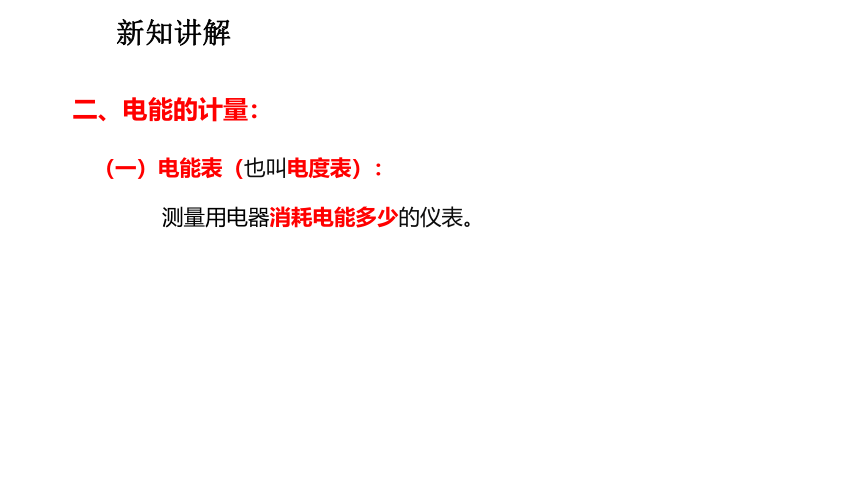

二、电能的计量：
（一）电能表（也叫电度表）：
测量用电器消耗电能多少的仪表。
新知讲解

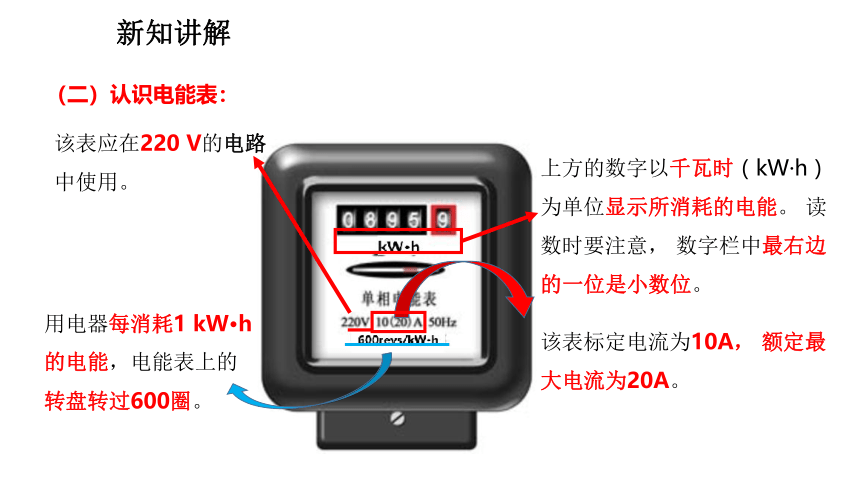

（二）认识电能表：
该表标定电流为10A， 额定最大电流为20A。
该表应在220 V的电路中使用。
用电器每消耗1 kW·h的电能，电能表上的转盘转过600圈。
上方的数字以千瓦时 ( kW·h ) 为单位显示所消耗的电能。 读数时要注意， 数字栏中最右边的一位是小数位。
新知讲解
（三）用电能表测量消耗的电能：
长时间测量：
短时间测量：
注意
1.两个计算式中，电能的单位均为千瓦时；
2.n表示在一段时间转盘转动的圈数；N表示电能表上标的每消耗1千瓦时电能表转盘转动的圈数。
新知讲解
节约用电： 1kW·h电的作用：
灌溉农田约330㎡
电炉炼钢约1.6kg
采掘原煤约100kg
洗衣机工作约2.7h
电车行驶约0.85km
电脑工作约5h
强化训练
几位同学观察到一用户的电能表表盘如图所示，下面是他们对该电能表的看法，你认为正确的是（ ）
A.电能表接在照明电路中流过的电流是5A
B.电能表接在照明电路中流过的电流是10A
C.电能表消耗1kW·h的电能，转盘转3000r
D.电能表的转盘转3r，所计量的用电器消耗的电能是3.6×106J
C
新知讲解
三、电功：
电暖气
电饭煲
电熨斗
电饼档
电流通过这些用电器，将电能转化为热能。
（一）什么是电功
新知讲解
电流通过这些用电器，将电能转化为机械能。
电风扇
洗衣机
吸尘器
电功：电能转化为其他形式的能的过程也可以说是电流做功的过程，有多少电能发生了转化就说电流做了多少功。
强化训练
电流所做的功叫做__________，电流做功的过程就是把电能转化为________________能量的过程；电扇转动时把电能转化为___________能。
电功
其它形式的
机械
新知讲解
（二）电功的大小
电流做功的多少跟电流的大小、电压的高低和通电时间的长短都有关系。
强化训练
知识总结
1.小明同学在晚上学习时，使用220V、40W的灯泡3小时，则电路中消耗的电能为0.12kW·h，合____________J的电能；若电路中接有“600revs/kW·h”的电能表，则在这段时间内电能表的表盘转了______转。
4.32×105
72
目标测试
2.小明一家外出旅游，出门时电能表示数为 ，回来时
为 ，这期间消耗了______度电。
3
目标测试
3.小明在家中做了如下实验，他关闭了家中其他用电器，让某一用电器单独工作，
他观察到电能表的转盘3分钟转过180圈，则该用电器消耗的电能为_______kW·h；
合 J。
0.06
2.16 ×105
目标测试
4.电能表的表盘如图所示，下列关于电能表的说法正确的是（ ）
A.“50Hz”是说这个电能表在频率为50Hz的交流电路中使用
B.“10(20)A”是说这个电能表的基本电流是20A
C.“10(20)A”是说这个电能表的额定最大电流是10A
D.“600revs/（kW·h）”表示电能表上的转盘转过1转消耗的电能是600kW·h
A
目标测试
目标测试
5.额定电压为36V的灯泡，其电阻20 Ω, 该灯泡正常工作的电流是多少？正常通电10min，灯泡消耗的电能是多少？
