第十九章 生活用电
九年级物理人教版·下册
第1节 家庭电路
授课人：XXXX
新课引入

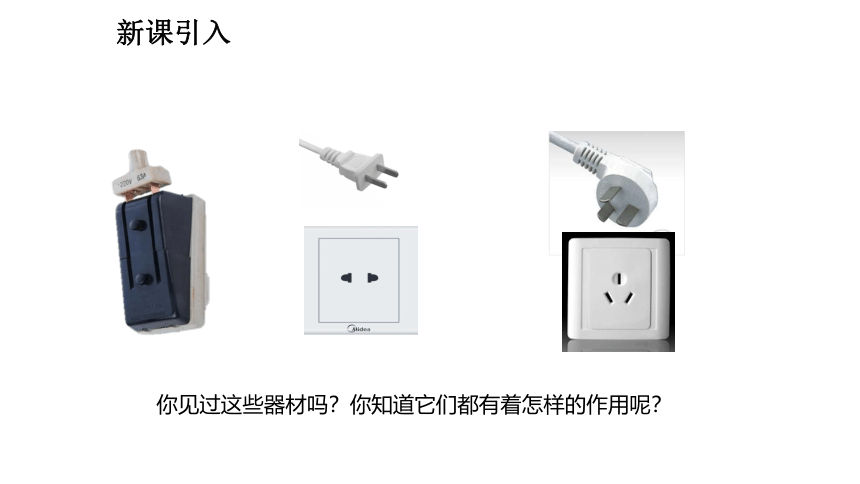

你见过这些器材吗？你知道它们都有着怎样的作用呢？

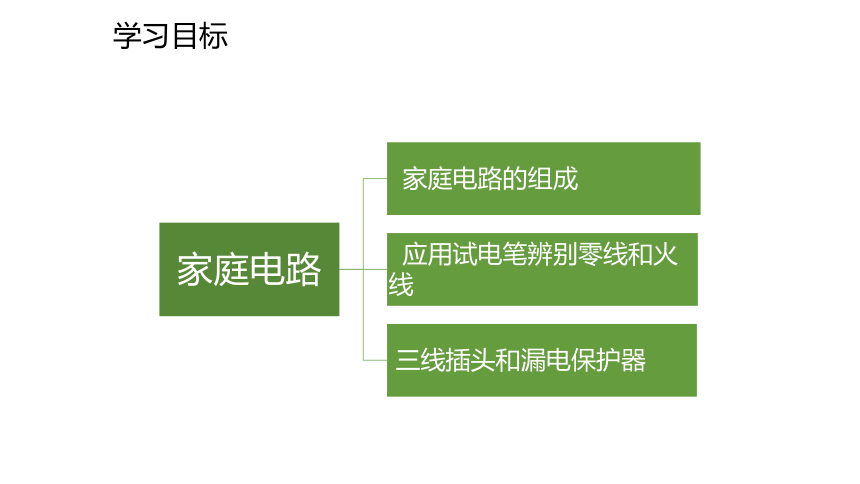

学习目标
新知讲解

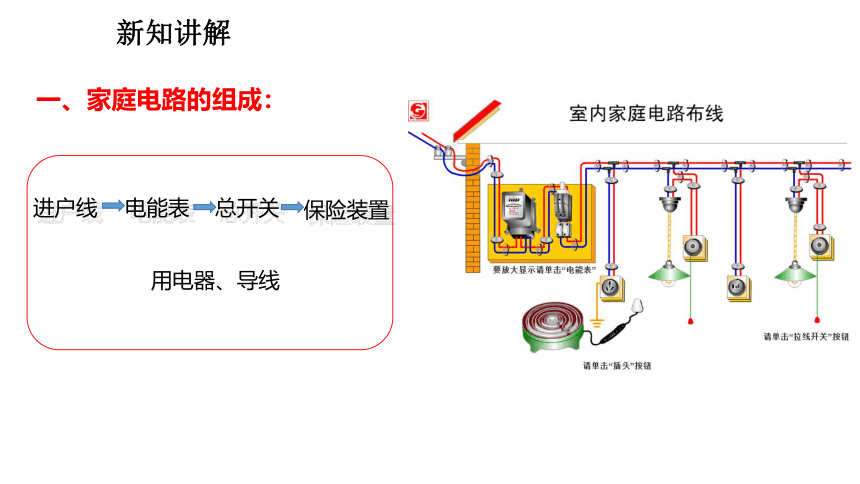

一、家庭电路的组成：
用电器、导线
进户线
总开关
电能表
保险装置
新知讲解

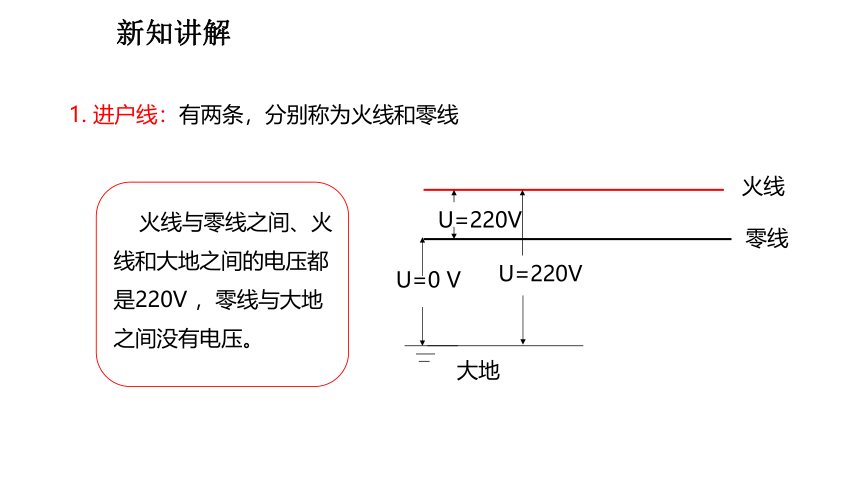

火线与零线之间、火线和大地之间的电压都是220V ，零线与大地之间没有电压。
1. 进户线：有两条，分别称为火线和零线
U=220V
U=0 V
火线
零线
U=220V
大地
新知讲解

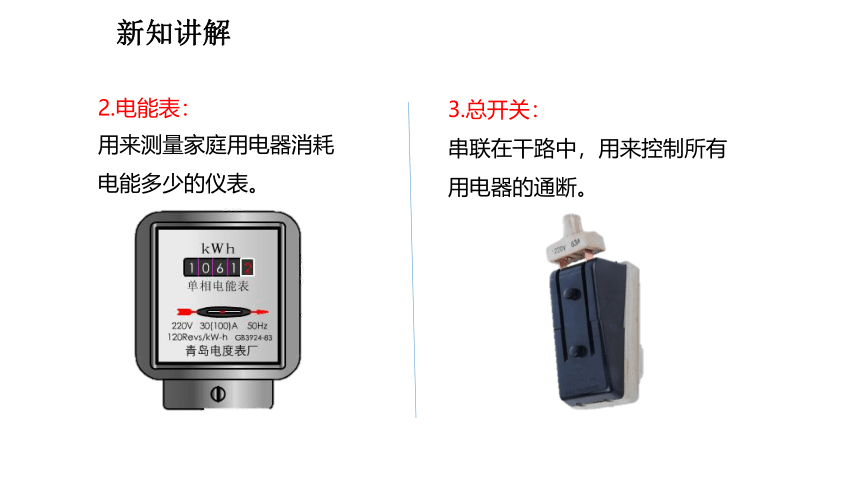

2.电能表：
用来测量家庭用电器消耗电能多少的仪表。
3.总开关：
串联在干路中，用来控制所有用电器的通断。
新知讲解

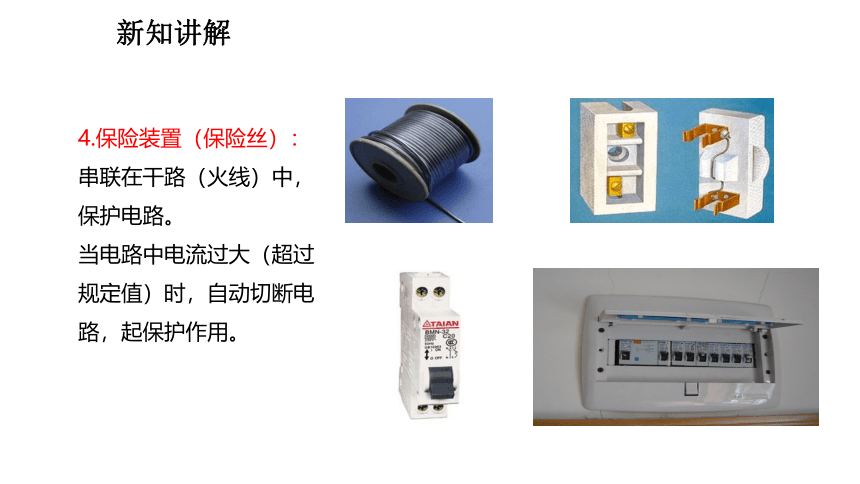

4.保险装置（保险丝）：
串联在干路（火线）中，保护电路。
当电路中电流过大（超过规定值）时，自动切断电路，起保护作用。

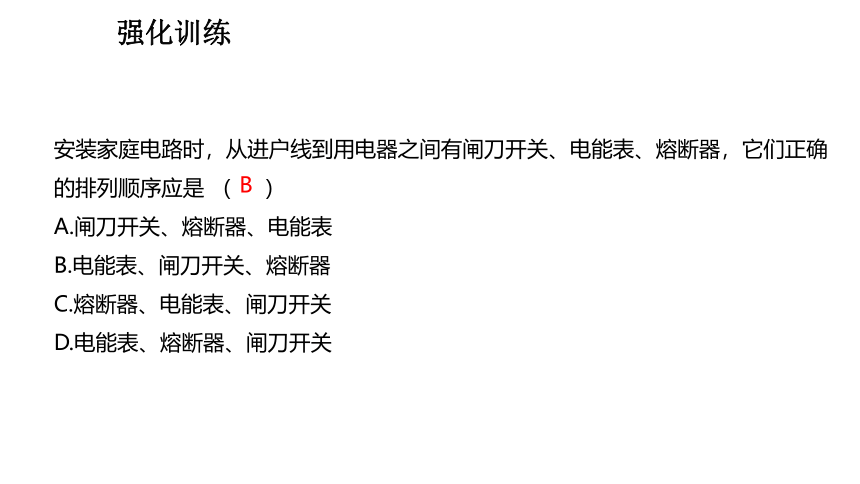

安装家庭电路时，从进户线到用电器之间有闸刀开关、电能表、熔断器，它们正确的排列顺序应是 （ ）
A.闸刀开关、熔断器、电能表
B.电能表、闸刀开关、熔断器
C.熔断器、电能表、闸刀开关
D.电能表、熔断器、闸刀开关

B
强化训练
新知讲解
二、用试电笔辨别火线与零线：

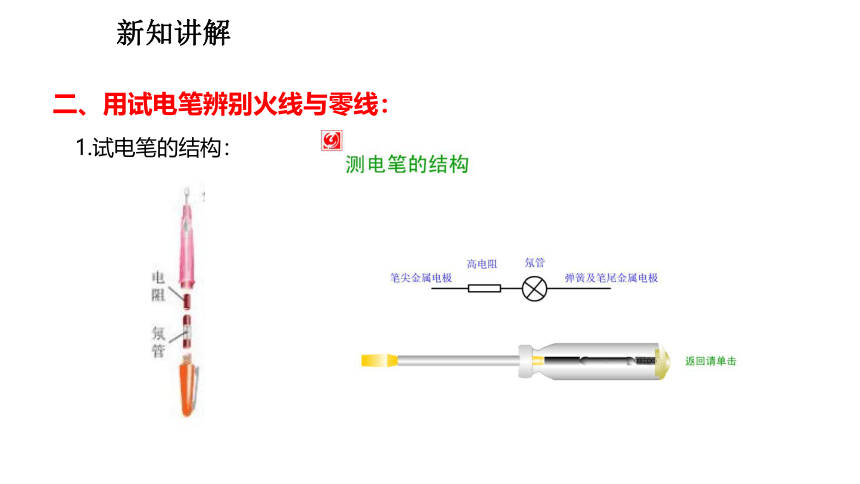

1.试电笔的结构：
新知讲解
试电笔内接入了高阻值电阻，通过人体的电流很小。
在使用试电笔时，手要接触笔尾金属体，但是不能接触笔尖的金属体。
2.试电笔的使用
家庭电路中各盏照明灯是 　　 联的；如图所示，人们用试电笔辨别火线和零线的两种使用方法中，正确的是 。
并
甲
强化训练
新知讲解
两孔插座和两脚插头
三孔插座和三脚插头
三、三线插头和漏电保护器：
插座有两孔和三孔两种 。
新知讲解
三孔插座接入电路的原则是“左零右火上接地”。
当把用电器上的三脚插头插入三孔插座后，除了把用电器的用电部位接入电路外，还把用电器的金属外壳与大地连接起来。
1.三线插头
新知讲解
2.漏电保护器
新知讲解
3.电路安装
开关控制通过灯泡的电流，要接在火线的一端。
新知讲解
如图在家庭电路中，螺丝口灯泡的灯座及开关连接正确的是( ）
A
B
C
D
C
强化训练
知识总结
目标测试
1.在家用电路中，多个家用电器之间一般是以________ （选填“串联”或“并联”）方式连接的；某个家用电器和控制它的开关是________ （选填“串联”或“并联”）的；开关必须接在________ （选填“火线”或“零线”）上。
并联
串联
火线
B
目标测试
2.下列说法中符合物理事实的是（　　）
A. 铁比木头重 B. 使用测电笔时要用手接触笔尾金属体 C. 某同学用液化气正在烧菜的过程中，闻到液化气的气味，觉得液化气管道漏气 D. 热量总是从内能大的物体向内能小的物体传递
3、洗衣机、空调、电冰箱等家用电器都使用三孔插头、插座，如图所示，插座中有一个孔是用来接地的。如果在你家中这个孔没有接地，将会发生的现象是（ ）
A.家用电器消耗的电能会增加
B.人接触家用电器外壳时有可
能发生触电事故
C.家用电器不能正常工作
D.家用电器的使用寿命会缩短
B
目标测试
目标测试
4.请你根据图中所给信息，分别把“灯泡”、“开关”的符号填到空白处，并在a、b、c三根导线中找出地线并标出。
A
目标测试
5.传统家用保险丝是由电阻率较大而熔点低的铅锑合金制成的．当电路中电流过大时，保险丝熔断，自动切断电路，起到保险作用．
（1）如图是家庭电路的一部分，保险丝应该装在________（选填“A”“B”“C”）线才起到保险的作用．
（2）以笔画线代替导线，在图中补充完整电路．（作图要求：a．开关要控制灯泡；b．符合安全用电原则．）
