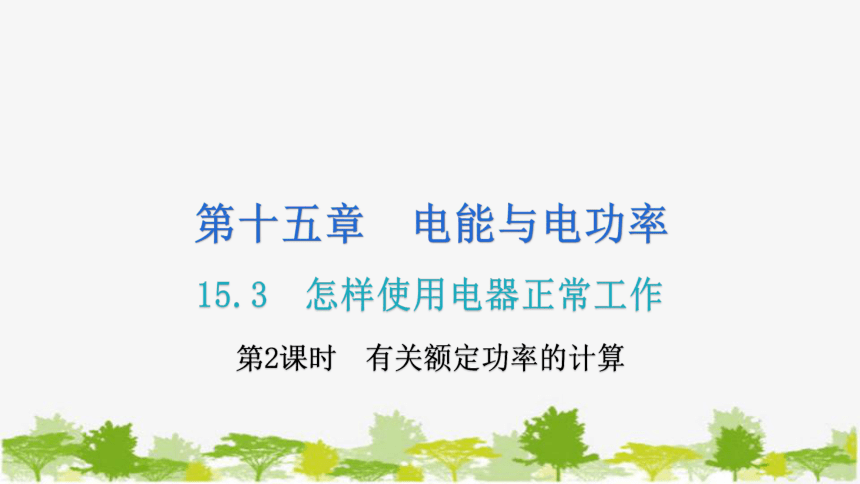

第十五章 电能与电功率
15.3 怎样使用电器正常工作
第2课时 有关额定功率的计算

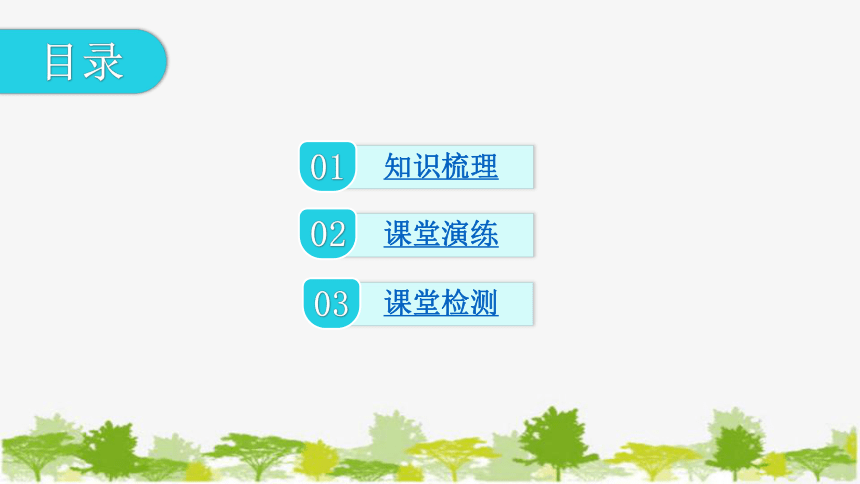

目录
01
知识梳理
02
课堂演练
03
课堂检测

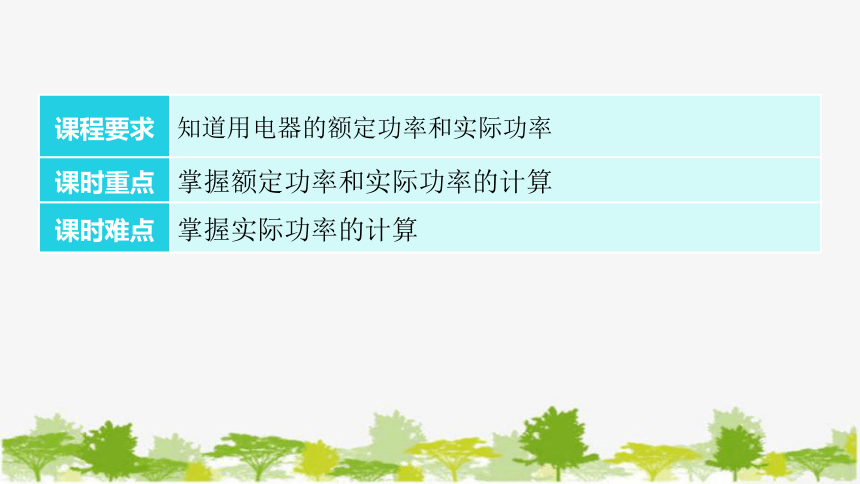

课程要求 知道用电器的额定功率和实际功率
课时重点 掌握额定功率和实际功率的计算
课时难点 掌握实际功率的计算
知识梳理

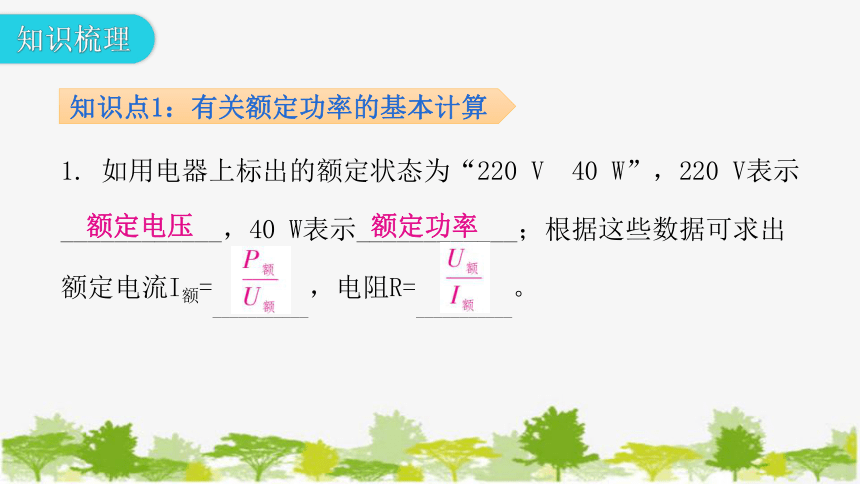

1. 如用电器上标出的额定状态为“220 V 40 W”，220 V表示____________，40 W表示____________；根据这些数据可求出额定电流I额=___________，电阻R=___________。
知识点1：有关额定功率的基本计算
额定电压
额定功率

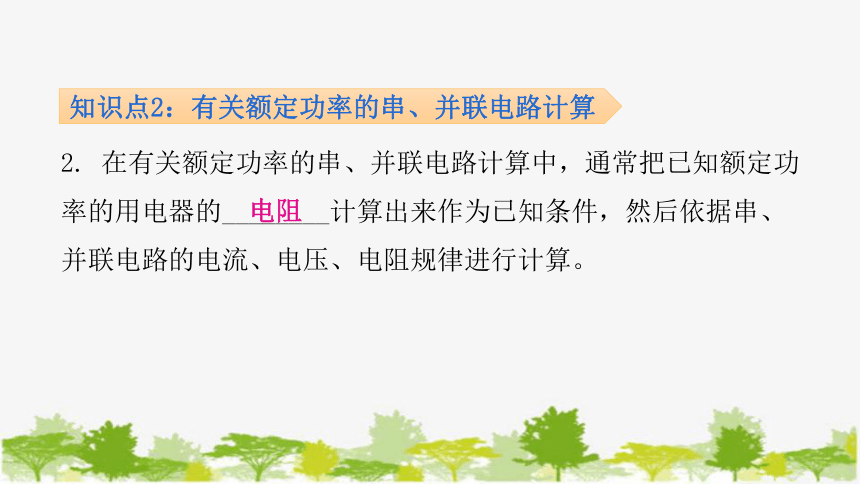

2. 在有关额定功率的串、并联电路计算中，通常把已知额定功率的用电器的________计算出来作为已知条件，然后依据串、并联电路的电流、电压、电阻规律进行计算。
知识点2：有关额定功率的串、并联电路计算
电阻
课堂演练
知识点1：有关额定功率的基本计算

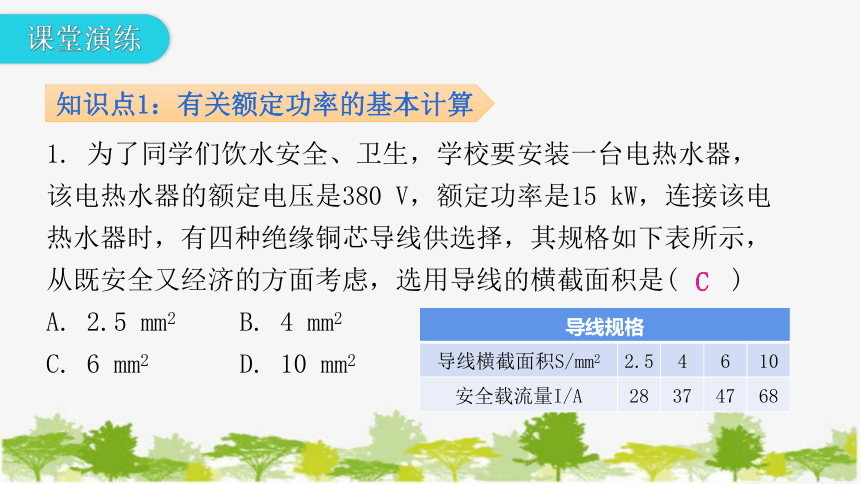

1. 为了同学们饮水安全、卫生，学校要安装一台电热水器，该电热水器的额定电压是380 V，额定功率是15 kW，连接该电热水器时，有四种绝缘铜芯导线供选择，其规格如下表所示，从既安全又经济的方面考虑，选用导线的横截面积是(　　)
A. 2.5 mm2 B. 4 mm2
C. 6 mm2 D. 10 mm2
导线规格
导线横截面积S/mm2 2.5 4 6 10
安全载流量I/A 28 37 47 68
C
2. 如图15-3-6所示是一个额定电流为0.5 A的灯泡在工作时电流随电压变化的曲线图，由图可知该灯泡的额定电压是________V，额定功率为________W。灯泡正常工作时的电阻是________Ω。
2.5
1.25
5
产品型号 SWF12P1A-150
额定电压U/V 220
额定功率P/W 1 100

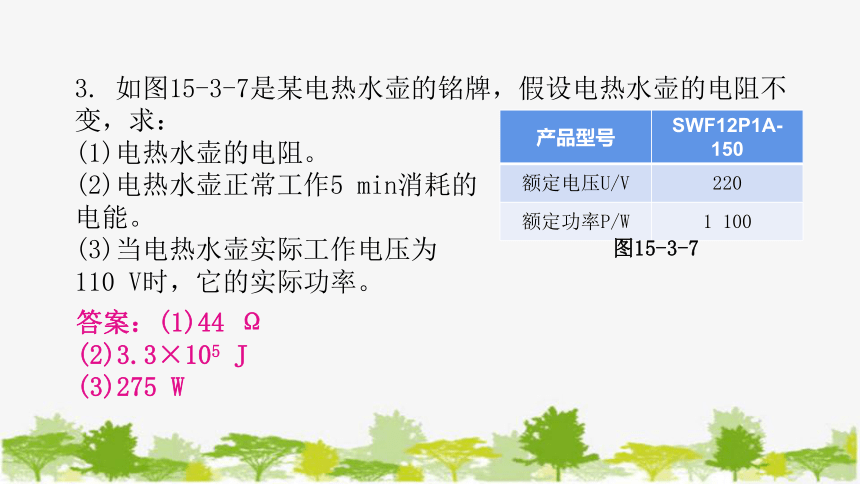

3. 如图15-3-7是某电热水壶的铭牌，假设电热水壶的电阻不变，求：
(1)电热水壶的电阻。
(2)电热水壶正常工作5 min消耗的
电能。
(3)当电热水壶实际工作电压为
110 V时，它的实际功率。
图15-3-7
答案：(1)44 Ω
(2)3.3×105 J
(3)275 W

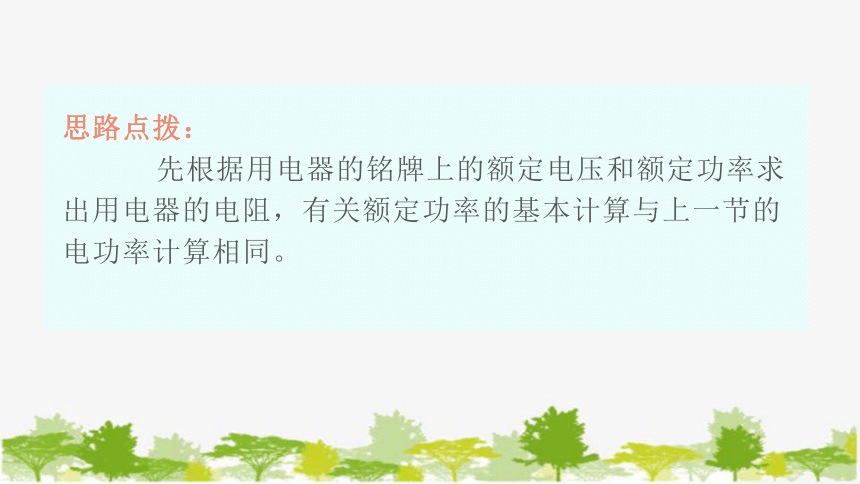

思路点拨：
先根据用电器的铭牌上的额定电压和额定功率求出用电器的电阻，有关额定功率的基本计算与上一节的电功率计算相同。
易错辨析：
在计算时要注意用电器的实际电流和实际功率都是发生变化的.用电器没有正常工作时，实际电流和额定电流是不相等的。
知识点2：有关额定功率的串、并联电路计算
4. 如图15-3-8所示，电源电压为18 V，小灯泡的额定电流为0.5 A，电阻为10 Ω。求：(忽略温度对灯丝电阻的影响)
(1)小灯泡的额定功率为多大？
(2)小灯泡正常工作10 min，电流做了多少功？
(3)小灯泡正常工作时，滑动变阻器接入电路
的阻值为多大？
答案：(1)2.5 W
(2)1 500 J
(3)26 Ω
5. 有两只灯泡，A灯“6 V6 W”、B灯“6 V3 W”，A和B中电流随两端电压变化关系的图象如图15-3-9甲所示。
（1）将A、B并联后接在6 V电源两端，干路的电流为________A。
1.5
（2）将A、B串联后接在某电源两端，使B灯恰好正常发光，此时A灯电阻为________Ω。
（3）将A与一个滑动变阻器R（20 Ω2 A）串联后接在6 V电源两端，如图15-3-9乙所示，调节滑动变阻器，当滑动变阻器的功率与A灯功率的相等时，滑动变阻器的功率为________W。
4
2.1
思路点拨：
有关额定功率的串、并联电路计算，实质是串、并联电路的基本计算。主要方法是根据额定功率算出相关用电器的电阻作为已知条件。
课堂检测
1. （3分）如图15-3-10甲所示电路图中的两个电流表均为学校实验室里常用的电流表，实物图如15-3-10乙所示。闭合开关后，两电流表的指针都正常偏转且偏转角度相同，两个灯泡都正常发光。则灯L1和L2的额定功率P1和P2的比值为(　　)
A. 4∶1
B. 1∶4
C. 5∶1
D. 1∶5
A
2. （3分）甲、乙两个灯分别标有“2.5 V 0.3 A”和“3.8 V 0.3 A”的字样，将它们串联接入同一电路中，若甲灯正常发光，则下列说法中正确的是(　　)
A. 乙灯也一定能正常发光，甲灯比乙灯亮
B. 乙灯也一定能正常发光，乙灯比甲灯亮
C. 乙灯不能正常发光，甲灯比乙灯亮
D. 乙灯不能正常发光，乙灯比甲灯亮
B
3. (3分)在用电高峰时，家中的电压会比220 V稍微低一些。一盏标有“220 V100 W”的白炽灯，它在用电高峰和其他时段相比(　　)
A. 发光亮度增大，实际功率增大
B. 发光亮度减小，实际功率减小
C. 实际功率增大，消耗电能增大
D. 实际功率减小，消耗电能减小
B
4. (3分)如图15-3-11所示，灯L1“3 V 3 W”和灯L2“3 V 1.5 W”串联在电压为3 V的电源上，灯丝电阻不变。开关S闭合后，下列说法正确的是(　　)
A. L1和L2的电阻之比是2∶1
B. L1和L2的电流之比是1∶2
C. L1的实际功率大
D. L2的实际功率大
D
5. （4分）现有两只小灯泡L1“12 V 12 W”、L2“12 V 6 W”，则它们的电阻之比为________。若将它们与某电源连接成一个串联电路，其中一灯正常发光，另一灯较暗，电源电压为________V。(灯丝电阻不变)
1∶2
18
6. (6分)如图15-3-12甲所示，两个灯泡串联在电路中，电源电压为6 V，L1的额定电压为3 V，L2的额定电压为2 V。通过两个灯泡的电流与其两端电压的关系如图15-3-12乙所示。闭合开关后，当滑动变阻器的滑片滑至中点时，其中一个灯泡正常发光，另一个不损坏。正常发光的小灯泡是________，其额定功率为________W，滑动变阻器的最大阻值是________Ω。
L1
0.45
20
7. (8分)如图15-3-13所示的电路中，定值电阻R为20 Ω，闭合开关，通过电阻R的电流为0.1 A，通过灯L的电流为0.2 A。求：
(1)此时灯L的电阻。
(2)灯L的实际功率。
(3)忽略温度对灯丝电阻的影响，通电20 s，
电路消耗的电能。
答案：(1)10 Ω (2)0.4 W (3)12 J
