第十五章 电能与电功率
15.3 怎样使用电器正常工作
第2课时 有关额定功率的计算
夯实基础
D

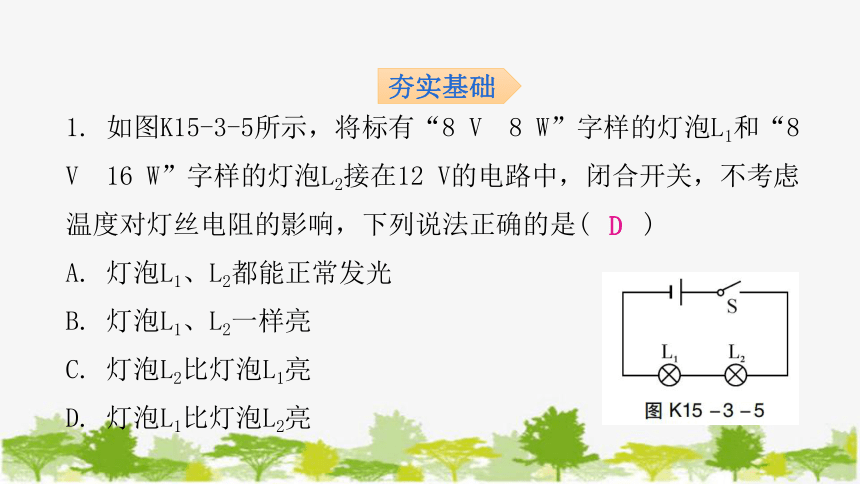

1. 如图K15-3-5所示，将标有“8 V 8 W”字样的灯泡L1和“8 V 16 W”字样的灯泡L2接在12 V的电路中，闭合开关，不考虑温度对灯丝电阻的影响，下列说法正确的是(　　)
A. 灯泡L1、L2都能正常发光
B. 灯泡L1、L2一样亮
C. 灯泡L2比灯泡L1亮
D. 灯泡L1比灯泡L2亮

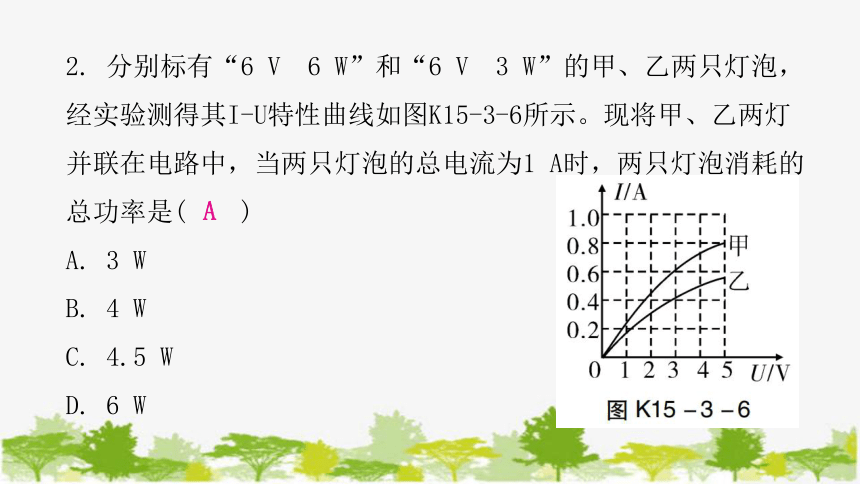

2. 分别标有“6 V 6 W”和“6 V 3 W”的甲、乙两只灯泡，经实验测得其I-U特性曲线如图K15-3-6所示。现将甲、乙两灯并联在电路中，当两只灯泡的总电流为1 A时，两只灯泡消耗的总功率是(　　)
A. 3 W
B. 4 W
C. 4.5 W
D. 6 W
A

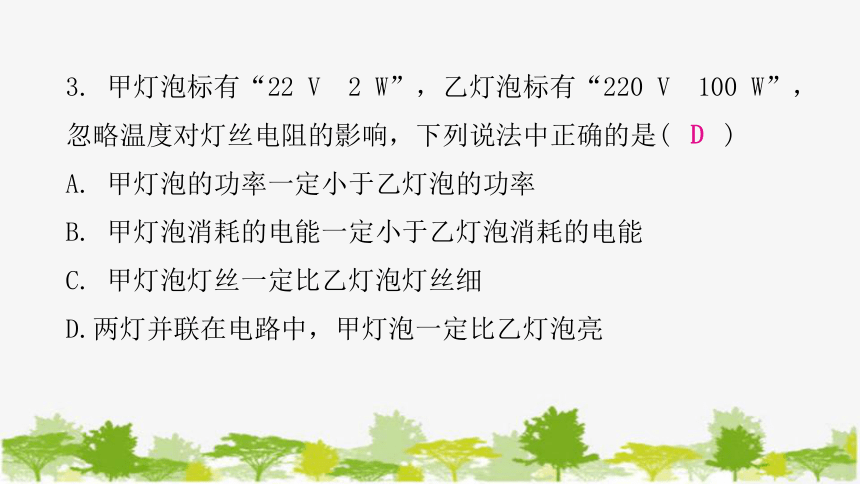

3. 甲灯泡标有“22 V 2 W”，乙灯泡标有“220 V 100 W”，忽略温度对灯丝电阻的影响，下列说法中正确的是(　　)
A. 甲灯泡的功率一定小于乙灯泡的功率
B. 甲灯泡消耗的电能一定小于乙灯泡消耗的电能
C. 甲灯泡灯丝一定比乙灯泡灯丝细
D.两灯并联在电路中，甲灯泡一定比乙灯泡亮
D

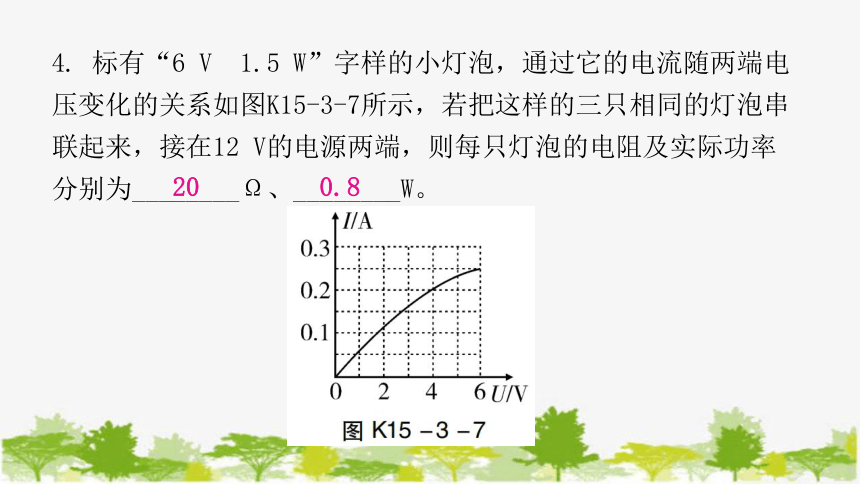

4. 标有“6 V 1.5 W”字样的小灯泡，通过它的电流随两端电压变化的关系如图K15-3-7所示，若把这样的三只相同的灯泡串联起来，接在12 V的电源两端，则每只灯泡的电阻及实际功率分别为________Ω、________W。
20
0.8
5. 小化同学按照如图K15-3-8甲所示的电路图连接了电路，灯泡L2标有“6 V 3 W”字样，灯泡L1和L2是________连接的。开关闭合时，两个电流表的示数分别如图K15-3-8乙、丙所示，其中A2表的读数是________A；通过灯泡L2的电流大小是________A。此时L2________(填“是”或“不是”)正常发光的，灯泡L1的电阻是________Ω，灯泡L1的电功率是________W。
并联
0.2
0.5
是
30
1.2
6. 如图K15-3-9所示电路中，电源电压保持不变，灯L标有“6 V 0.5 A”字样，定值电阻R的阻值为6 Ω。闭合开关S时，灯L恰好正常发光。求：
（1）小灯泡正常发光时灯丝的阻值。
（2）此时电路消耗的总功率。
答案：（1）12 Ω
（2）4.5 W
额定电压：220 V 型号KFR-2 GW/uR2
频率：50 Hz 额定功率1 100 W
出厂日期：2009.5 编号：AO30493
7. 妈妈为了让明明冬天在家里有一个舒适的学习和生活环境，新买了一台电暖器，细心的明明观察后发现这台电暖器的铭牌参数如下表所示。求：
(1)这台电暖器正常工作时通过的电流。
(2)如果这台电暖器在用电高峰期时的实际电压是198 V，实际消耗的电功率。
答案：(1)5 A (2)891 W
能力提升
额定电压/V 220
频率/Hz 50
吹热风时的功率/W 460
吹冷风时的功率/W 20
8. 图K15-3-10是某简易电吹风工作原理的电路图(R为电热丝，M为电动机)，右下表是该电吹风的铭牌。求：
(1)电吹风正常工作且吹热风时，流过电热丝的电流是多少？
(2)电热丝R的阻值多大(电热丝的阻值随温度变化不计)？
答案：（1）2 A （2）110 Ω
9. 灯L1标有“6 V 3 W”，灯L2 标有“3 V 3 W”，将它们串联在电路中。
(1)灯L1和L2两端的电压最大不能超过多少伏？
(2)如果将它们并联在某一电源两端，那么灯L1和L2两端的电压最大不能超过多少伏？此时，两灯的实际功率分别为多少？
答案：(1)7.5 V (2)3 V 0.75 W 3 W
