第十三章 探究简单电路
13.2 电路的组成和连接方式
第3课时 电 路 分 析
夯实基础

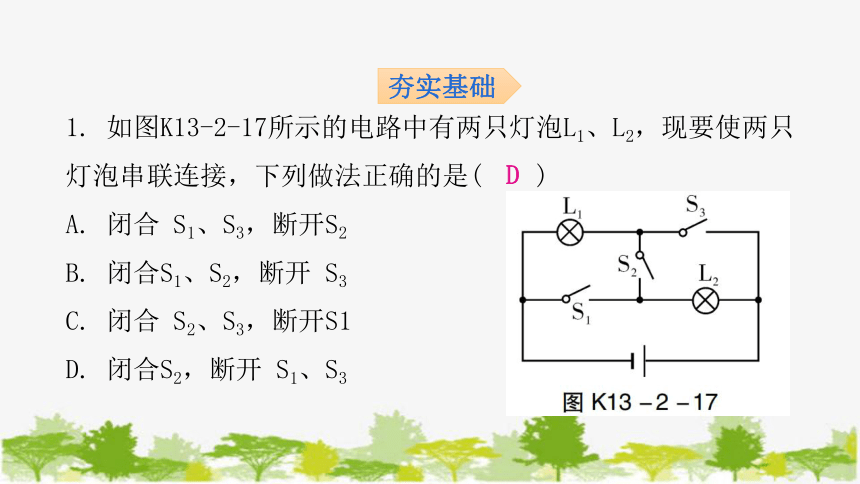

1. 如图K13-2-17所示的电路中有两只灯泡L1、L2，现要使两只灯泡串联连接，下列做法正确的是(　　)
A. 闭合 S1、S3，断开S2
B. 闭合S1、S2，断开 S3
C. 闭合 S2、S3，断开S1
D. 闭合S2，断开 S1、S3
D

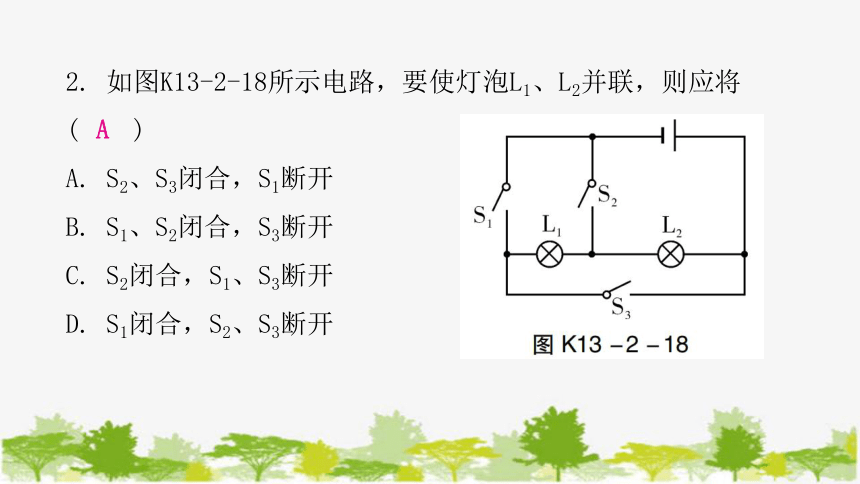

2. 如图K13-2-18所示电路，要使灯泡L1、L2并联，则应将
(　　)
A. S2、S3闭合，S1断开
B. S1、S2闭合，S3断开
C. S2闭合，S1、S3断开
D. S1闭合，S2、S3断开
A

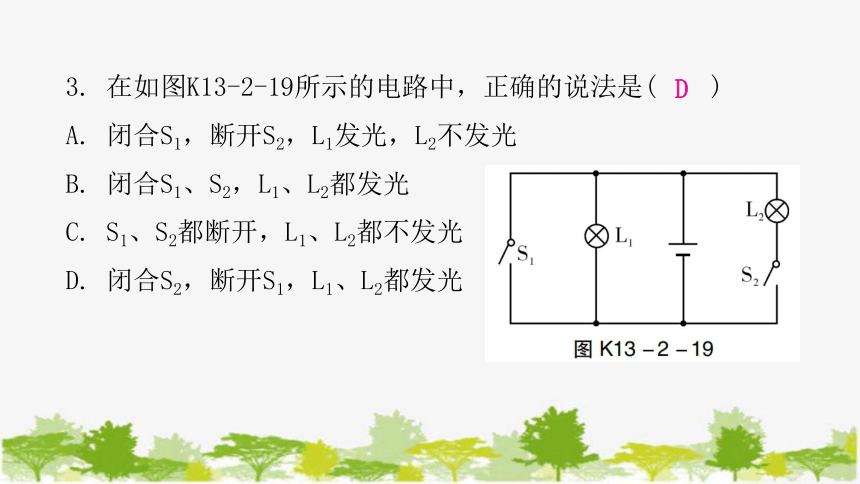

3. 在如图K13-2-19所示的电路中，正确的说法是(　　)
A. 闭合S1，断开S2，L1发光，L2不发光
B. 闭合S1、S2，L1、L2都发光
C. S1、S2都断开，L1、L2都不发光
D. 闭合S2，断开S1，L1、L2都发光
D

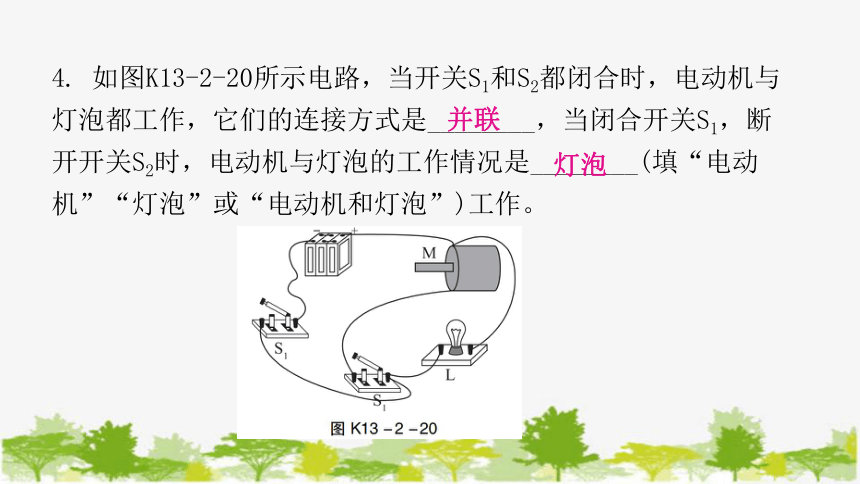

4. 如图K13-2-20所示电路，当开关S1和S2都闭合时，电动机与灯泡都工作，它们的连接方式是________，当闭合开关S1，断开开关S2时，电动机与灯泡的工作情况是________(填“电动机”“灯泡”或“电动机和灯泡”)工作。
并联
灯泡

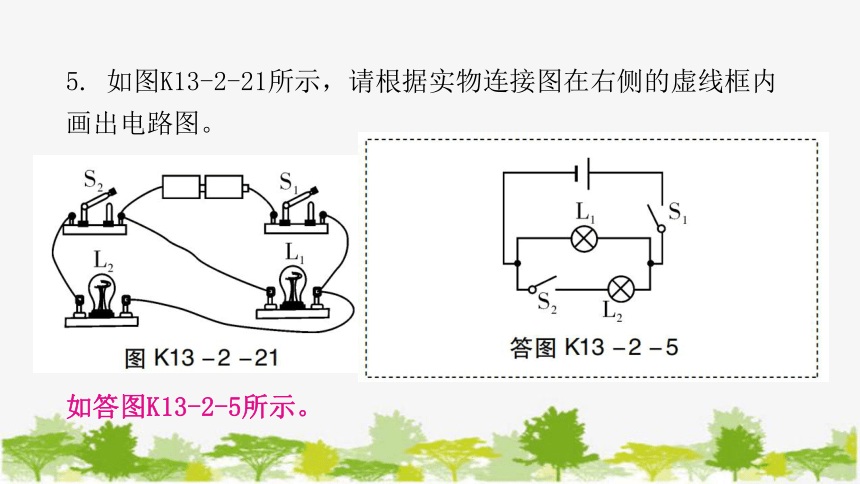

5. 如图K13-2-21所示，请根据实物连接图在右侧的虚线框内画出电路图。
如答图K13-2-5所示。

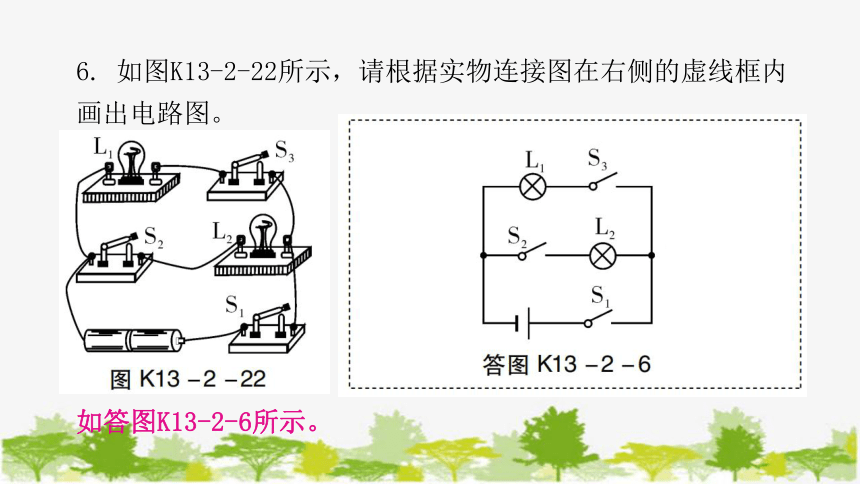

6. 如图K13-2-22所示，请根据实物连接图在右侧的虚线框内画出电路图。
如答图K13-2-6所示。
7. 如图K13-2-23为一实物电路连接图，请在虚线框中画出对应的电路图。
如答图K13-2-7所示。
8. 如图K13-2-24所示，请根据电路图连接对应的实物图。
如答图K13-2-8所示。
9. 如图K13-2-25所示，请根据电路图连接对应的实物图。
如答图K13-2-9所示。
能力提升
10.如图K13-2-26所示的电路是李洋同学在做串联电路连接时的实物连接图，当他接好电路开关还未闭合时，灯L1和灯L2均已发光。则当闭合开关时，下列说法正确的是(　　)
A．L1熄灭，L2熄灭
B．L1发光，L2熄灭
C．L1发光，L2发光
D．L1熄灭，L2发光
D
11. 如图K13-2-27所示电路中，开关闭合，将会出现________现象；要使两灯组成串联电路，应删除导线________(填“a”“b”或“c”)。
短路
a
12.为了司乘人员的安全，《中华人民共和国道路交通安全法》规定，机动车行驶时，驾驶员必须使用安全带，为此汽车上安装了安全带未系提醒功能电路，如图K13-2-28甲所示是它的部分电路。司机坐上座位,相当于闭合开关S;系好安全带,相当于闭合开关S1。当司机坐上座位并系好安全带，指示灯不亮。根据以下要求作图：①请把指示灯L和开关S1接入电路图甲中的A、B两点间。②根据完成的电路图，在图K13-2-28乙中用笔画线代替导线完成实物连线（指示灯用小灯泡代替）。
如答图K13-2-10所示。
