(共14张PPT)
第十八章 家庭电路与安全用电
18.2 怎样用电才安全
夯实基础
1. 图K18-2-1所示的四幅图片，下列说法正确的是( )
A. 图甲的测电笔在使用时手不能接触笔尾金属体
B. 图乙中的三线插头中间较长的铜片应与用电器的金属外壳相连
C. 图丙中的空气开关跳闸一定是发生了短路
D. 图丁中的高压警示牌提醒我们安全电压为220 V
B
2. “注意安全，珍惜生命”是大家的共同心愿。下列做法符合安全用电要求的是( )
A. 雷雨天站在大树下避雨
B. 用手指触碰插座的插孔
C. 用湿抹布擦发光的灯泡
D. 将电冰箱的金属外壳接地
D
3. 在生活中,我们会遇到这些情况:(1)开关中的两个线头相碰;(2)插头中的两个线头相碰;(3)电路中增加了大功率的用电器;(4)户外输电线绝缘皮损坏。在上述情况下中,可能引起家庭电路中空气开关跳闸的是 ( )
A. (1)和(2) B. (2)和(3)
C. (2)和(4) D. (1)和(4)
B
4. 如图K18-2-2所示，甲、乙两人分别站在地面上，丙、丁两人分别站在干燥的木凳上，则人会触电的是( )
A. 甲 B. 乙 C. 丙 D. 丁
A
5. 暑期持续高温，居民家里的空调、电风扇、电冰箱都闲不住，导致电路火灾时有发生，调查发现，起火原因是电线超负荷使电线内的金属导线发热引燃了外面的绝缘皮。根据学过的物理知识回答：“超负荷”是指电路中的________(填“电流”或“电阻”)过大，其原因是____________________________。
电流
用电器总功率过大

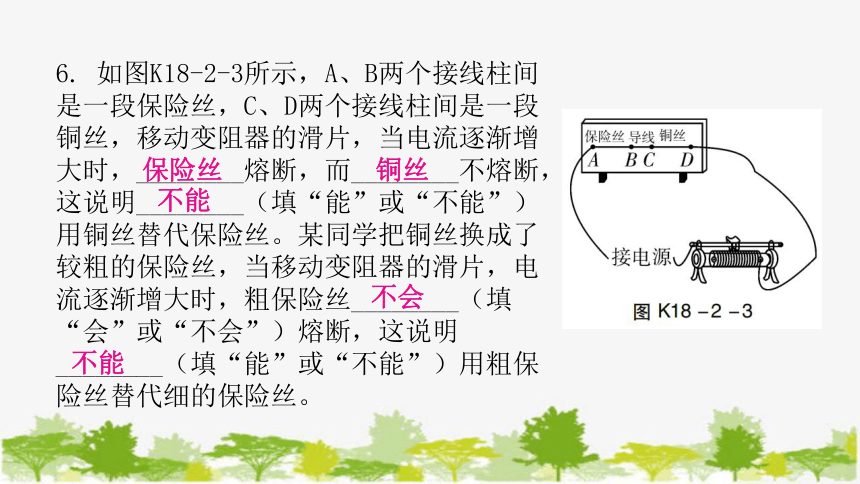

6. 如图K18-2-3所示，A、B两个接线柱间是一段保险丝，C、D两个接线柱间是一段铜丝，移动变阻器的滑片，当电流逐渐增大时，________熔断，而________不熔断，这说明________（填“能”或“不能”）用铜丝替代保险丝。某同学把铜丝换成了较粗的保险丝，当移动变阻器的滑片，电流逐渐增大时，粗保险丝________（填“会”或“不会”）熔断，这说明________（填“能”或“不能”）用粗保险丝替代细的保险丝。
保险丝
铜丝
不能
不会
不能
7. 如图K18-2-4所示，A、B两点均是灯头接导线的螺丝，当电路中的开关都断开时，站在地上的人用手接触电路中的A点，他________触电；用手接触电路中的B点，他________触电.(均填“会”或“不会”)
会
不会
8. 如图K18-2-5所示是电热水壶的三条接线，请按照安全用电的原则连接到插头的对应导线上，导线不要交叉。
答图K18-2-1所示。
9.小明家新买了一台多功能LED台灯，如图K18-2-6所示。S1是控制LED灯的开关，USB接口可以给手机充电。小明发现即使S1断开，USB接口也能正常使用。安全开关S2位于台灯底部的前端，当台灯倾斜，S2离开桌面时，它会自动断开，切断台灯的电源；请用笔画线代替导线在图中连接完成电路。
如答图K18-2-2所示。
能力提升
10. 如图K18-2-7是新安装的照明电路，已知两个灯泡并联，灯泡的灯头接线存在一处故障，小刚学电工的检修方法，在保险丝处接入一个“220 V 40 W”的灯泡，当只闭合S、S1时，L0和 L1都呈暗红色；当只闭合S、S2时，L0正常发光，L2不发光，由此可以确定 ( )
A. L1灯头断路
B. L2灯头短路
C. L1灯头短路
D. L2灯头断路
B
11. 现代家庭电器化程度越来越高，用电安全是一个十分突出的问题。下表提供了一组人体电阻数据。如图K18-2-8所示，用电器R接在电源上，用电器的规格是“220 V 1 000 W”，电路中还有额定电流为10 A的保险丝。则：
测量项目 完全干燥时/kΩ 出汗或潮湿时/kΩ
手与手之间电阻 200 5
手与脚之间电阻 300 8.8
手与塑料鞋底之间电阻 8 000 10
(1)求用电器R的电阻为多少？当只有用电器R接入电路时，通过熔断丝的电流为多少？（结果保留一位小数）
(2)一个潮湿的人，赤脚站在地上，由于不小心，手接触火线，发生触电事故，则通过人体的电流是多少(表中电阻数据适用此人)？并分析为什么熔断丝不会断(即熔断丝不能救人命)。
答：(1)48.4 Ω4.5 A
(2)0.025 A，由计算可知，触电时通过人体电流远小于保险丝熔断电流(10 A)，即人触电，保险丝未断，所以熔断丝不能救人命。
第十八章 家庭电路与安全用电
18.2 怎样用电才安全
夯实基础
1. 图K18-2-1所示的四幅图片，下列说法正确的是( )
A. 图甲的测电笔在使用时手不能接触笔尾金属体
B. 图乙中的三线插头中间较长的铜片应与用电器的金属外壳相连
C. 图丙中的空气开关跳闸一定是发生了短路
D. 图丁中的高压警示牌提醒我们安全电压为220 V
B
2. “注意安全，珍惜生命”是大家的共同心愿。下列做法符合安全用电要求的是( )
A. 雷雨天站在大树下避雨
B. 用手指触碰插座的插孔
C. 用湿抹布擦发光的灯泡
D. 将电冰箱的金属外壳接地
D
3. 在生活中,我们会遇到这些情况:(1)开关中的两个线头相碰;(2)插头中的两个线头相碰;(3)电路中增加了大功率的用电器;(4)户外输电线绝缘皮损坏。在上述情况下中,可能引起家庭电路中空气开关跳闸的是 ( )
A. (1)和(2) B. (2)和(3)
C. (2)和(4) D. (1)和(4)
B
4. 如图K18-2-2所示，甲、乙两人分别站在地面上，丙、丁两人分别站在干燥的木凳上，则人会触电的是( )
A. 甲 B. 乙 C. 丙 D. 丁
A
5. 暑期持续高温，居民家里的空调、电风扇、电冰箱都闲不住，导致电路火灾时有发生，调查发现，起火原因是电线超负荷使电线内的金属导线发热引燃了外面的绝缘皮。根据学过的物理知识回答：“超负荷”是指电路中的________(填“电流”或“电阻”)过大，其原因是____________________________。
电流
用电器总功率过大
6. 如图K18-2-3所示，A、B两个接线柱间是一段保险丝，C、D两个接线柱间是一段铜丝，移动变阻器的滑片，当电流逐渐增大时，________熔断，而________不熔断，这说明________（填“能”或“不能”）用铜丝替代保险丝。某同学把铜丝换成了较粗的保险丝，当移动变阻器的滑片，电流逐渐增大时，粗保险丝________（填“会”或“不会”）熔断，这说明________（填“能”或“不能”）用粗保险丝替代细的保险丝。
保险丝
铜丝
不能
不会
不能
7. 如图K18-2-4所示，A、B两点均是灯头接导线的螺丝，当电路中的开关都断开时，站在地上的人用手接触电路中的A点，他________触电；用手接触电路中的B点，他________触电.(均填“会”或“不会”)
会
不会
8. 如图K18-2-5所示是电热水壶的三条接线，请按照安全用电的原则连接到插头的对应导线上，导线不要交叉。
答图K18-2-1所示。
9.小明家新买了一台多功能LED台灯，如图K18-2-6所示。S1是控制LED灯的开关，USB接口可以给手机充电。小明发现即使S1断开，USB接口也能正常使用。安全开关S2位于台灯底部的前端，当台灯倾斜，S2离开桌面时，它会自动断开，切断台灯的电源；请用笔画线代替导线在图中连接完成电路。
如答图K18-2-2所示。
能力提升
10. 如图K18-2-7是新安装的照明电路，已知两个灯泡并联，灯泡的灯头接线存在一处故障，小刚学电工的检修方法，在保险丝处接入一个“220 V 40 W”的灯泡，当只闭合S、S1时，L0和 L1都呈暗红色；当只闭合S、S2时，L0正常发光，L2不发光，由此可以确定 ( )
A. L1灯头断路
B. L2灯头短路
C. L1灯头短路
D. L2灯头断路
B
11. 现代家庭电器化程度越来越高，用电安全是一个十分突出的问题。下表提供了一组人体电阻数据。如图K18-2-8所示，用电器R接在电源上，用电器的规格是“220 V 1 000 W”，电路中还有额定电流为10 A的保险丝。则：
测量项目 完全干燥时/kΩ 出汗或潮湿时/kΩ
手与手之间电阻 200 5
手与脚之间电阻 300 8.8
手与塑料鞋底之间电阻 8 000 10
(1)求用电器R的电阻为多少？当只有用电器R接入电路时，通过熔断丝的电流为多少？（结果保留一位小数）
(2)一个潮湿的人，赤脚站在地上，由于不小心，手接触火线，发生触电事故，则通过人体的电流是多少(表中电阻数据适用此人)？并分析为什么熔断丝不会断(即熔断丝不能救人命)。
答：(1)48.4 Ω4.5 A
(2)0.025 A，由计算可知，触电时通过人体电流远小于保险丝熔断电流(10 A)，即人触电，保险丝未断，所以熔断丝不能救人命。
