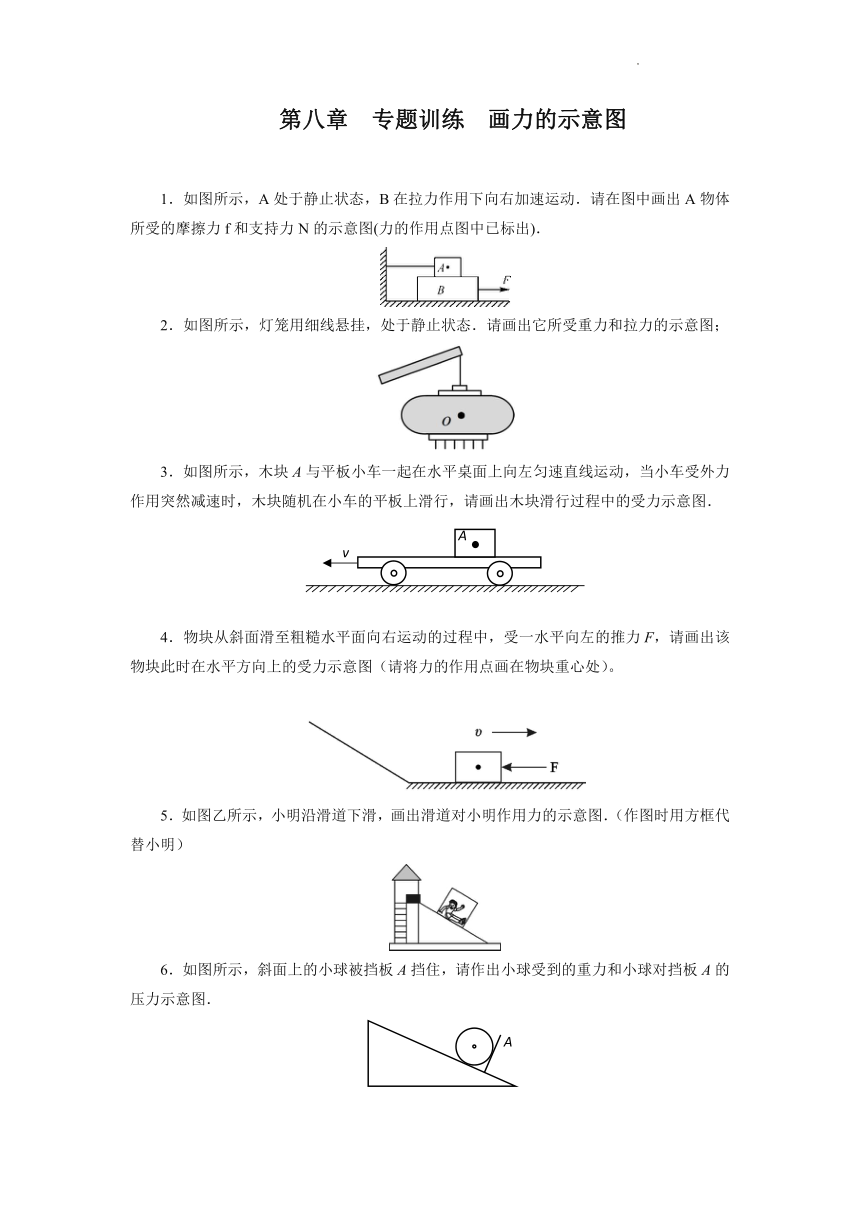

第八章 专题训练 画力的示意图
1．如图所示，A处于静止状态，B在拉力作用下向右加速运动．请在图中画出A物体所受的摩擦力f和支持力N的示意图(力的作用点图中已标出)．
2．如图所示，灯笼用细线悬挂，处于静止状态．请画出它所受重力和拉力的示意图；
3．如图所示，木块A与平板小车一起在水平桌面上向左匀速直线运动，当小车受外力作用突然减速时，木块随机在小车的平板上滑行，请画出木块滑行过程中的受力示意图．
4．物块从斜面滑至粗糙水平面向右运动的过程中，受一水平向左的推力F，请画出该物块此时在水平方向上的受力示意图（请将力的作用点画在物块重心处）。
5．如图乙所示，小明沿滑道下滑，画出滑道对小明作用力的示意图．（作图时用方框代替小明）
6．如图所示，斜面上的小球被挡板A挡住，请作出小球受到的重力和小球对挡板A的压力示意图．

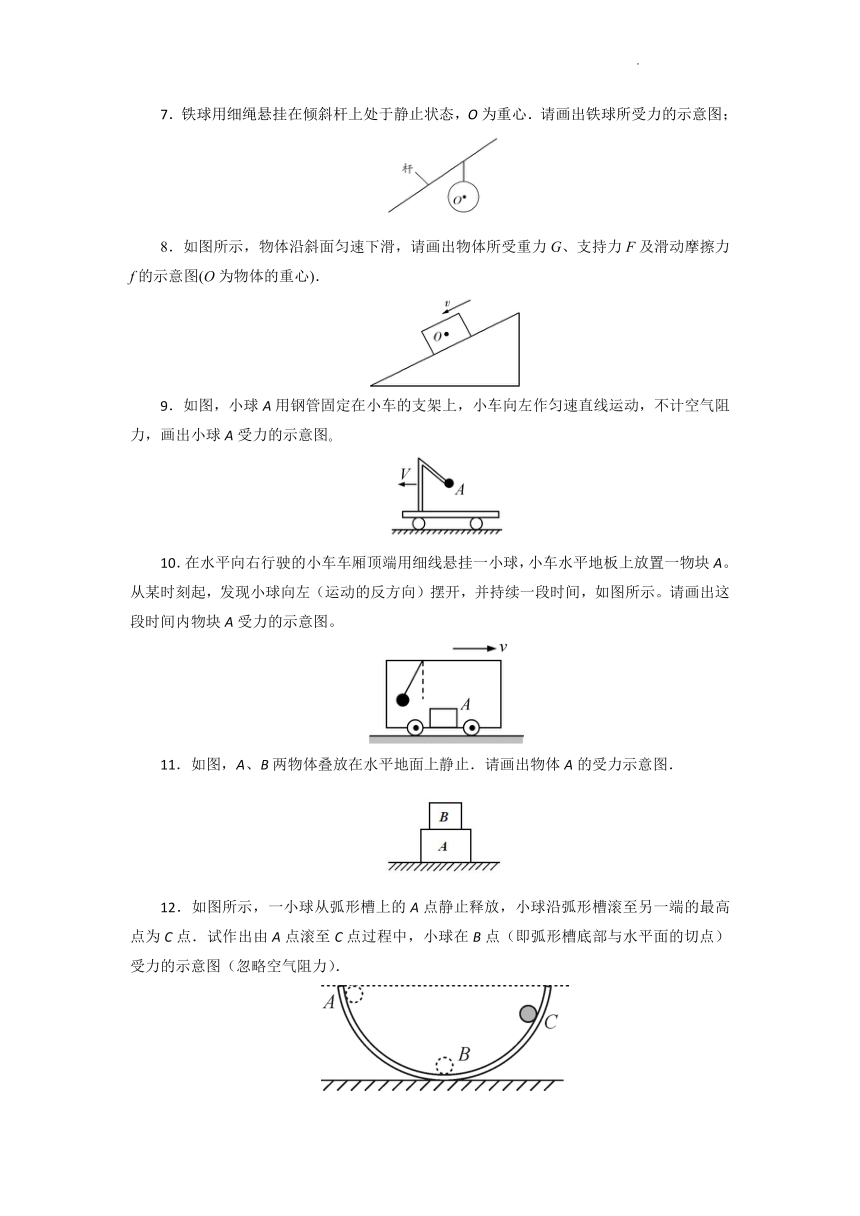

7．铁球用细绳悬挂在倾斜杆上处于静止状态，O为重心．请画出铁球所受力的示意图；
8．如图所示，物体沿斜面匀速下滑，请画出物体所受重力G、支持力F及滑动摩擦力f的示意图(O为物体的重心)．
9．如图，小球A用钢管固定在小车的支架上，小车向左作匀速直线运动，不计空气阻力，画出小球A受力的示意图
10．在水平向右行驶的小车车厢顶端用细线悬挂一小球，小车水平地板上放置一物块A。从某时刻起，发现小球向左（运动的反方向）摆开，并持续一段时间，如图所示。请画出这段时间内物块A受力的示意图。
11．如图，A、B两物体叠放在水平地面上静止．请画出物体A的受力示意图．
12．如图所示，一小球从弧形槽上的A点静止释放，小球沿弧形槽滚至另一端的最高点为C点．试作出由A点滚至C点过程中，小球在B点（即弧形槽底部与水平面的切点）受力的示意图（忽略空气阻力）．

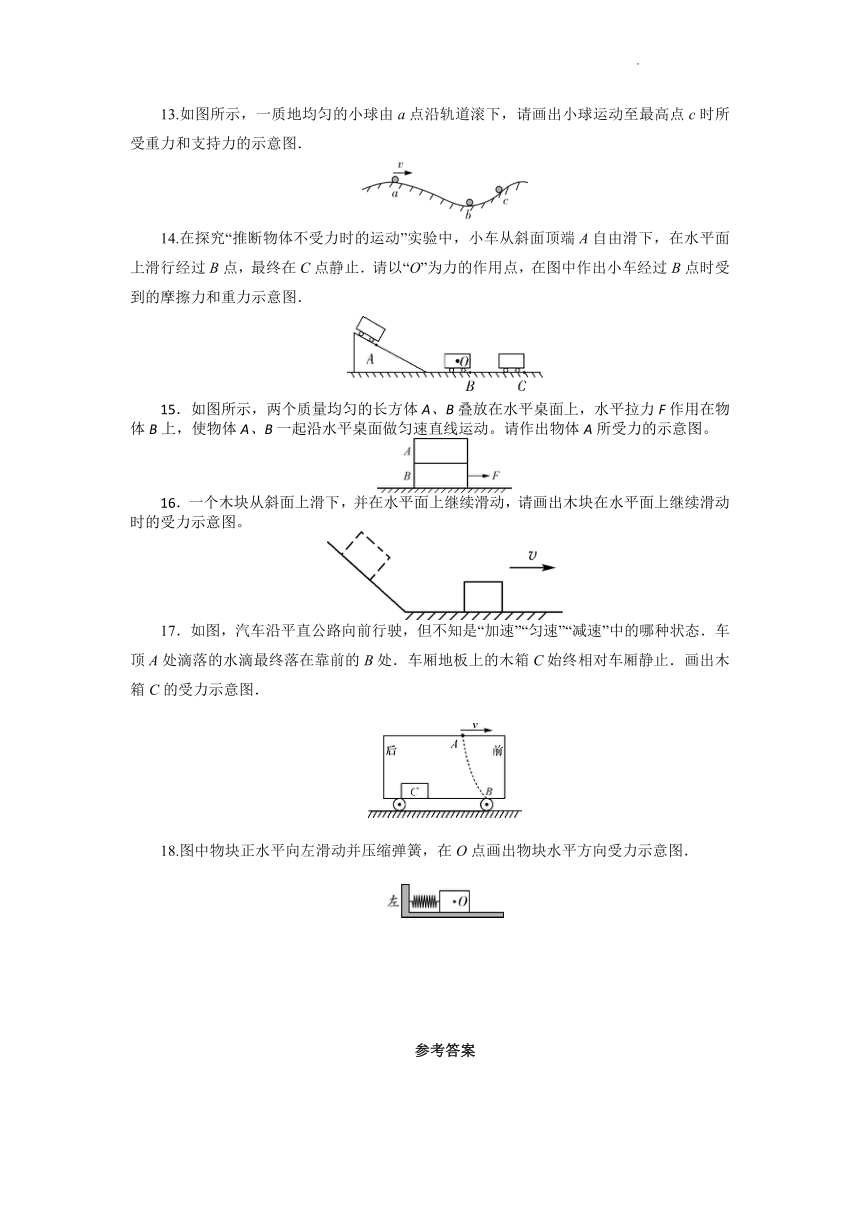

13.如图所示，一质地均匀的小球由a点沿轨道滚下，请画出小球运动至最高点c时所受重力和支持力的示意图．
14.在探究“推断物体不受力时的运动”实验中，小车从斜面顶端A自由滑下，在水平面上滑行经过B点，最终在C点静止．请以“O”为力的作用点，在图中作出小车经过B点时受到的摩擦力和重力示意图．
15．如图所示，两个质量均匀的长方体A、B叠放在水平桌面上，水平拉力F作用在物体B上，使物体A、B一起沿水平桌面做匀速直线运动。请作出物体A所受力的示意图。
16．一个木块从斜面上滑下，并在水平面上继续滑动，请画出木块在水平面上继续滑动时的受力示意图。
17．如图，汽车沿平直公路向前行驶，但不知是“加速”“匀速”“减速”中的哪种状态．车顶A处滴落的水滴最终落在靠前的B处．车厢地板上的木箱C始终相对车厢静止．画出木箱C的受力示意图．
18.图中物块正水平向左滑动并压缩弹簧，在O点画出物块水平方向受力示意图．
参考答案
1.　
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
14.
15.
16.
17.　
18.
