北师大版九年级年级全一册第十一章简单电路 单元练习（有解析）

北师大版九年级年级全一册 第十一章 简单电路
一、单选题
1．小昆家的卧室吊灯 L 用两个开关控制，一个安装在进门处，另一个安装在床头附近。操作任意一个开关均能独立地开灯和关灯（其中 A 中的 S1，和 C 中的 S1、S2为单刀双掷开关）。图中能够满足要求的电路是（　　）
A． B． C． D．
2．如图所示电路中，三个电阻器中有两个的阻值相等，电流表内阻不计，如果电流表A1、A2的示数分别为0.2A和0.3A，则通过电源的电流可能是（　　）
A．0.1 A B．0.3A C．0.4A D．0.5A
3．对生活中物理现象的解释，下列说法正确的是（　　）
A．自行车轮胎上有花纹，是为了增大与地面的摩擦力
B．安全锤头部很尖，目的是使用时增大压力，容易击碎玻璃让人们逃生
C．注射疫苗时，用针管把药液推入体内，利用了大气压强
D．梳头时头发翘起来，梳子和头发带同种电荷
4．甲、乙两灯连接在同一电路中，测得通过甲灯的电流是0.3A，通过乙灯的电流是0.5A，则甲、乙两灯的连接方式是 （ ）
A．一定串联 B．一定并联
C．可能串联，也可以并联 D．以上说法都不对

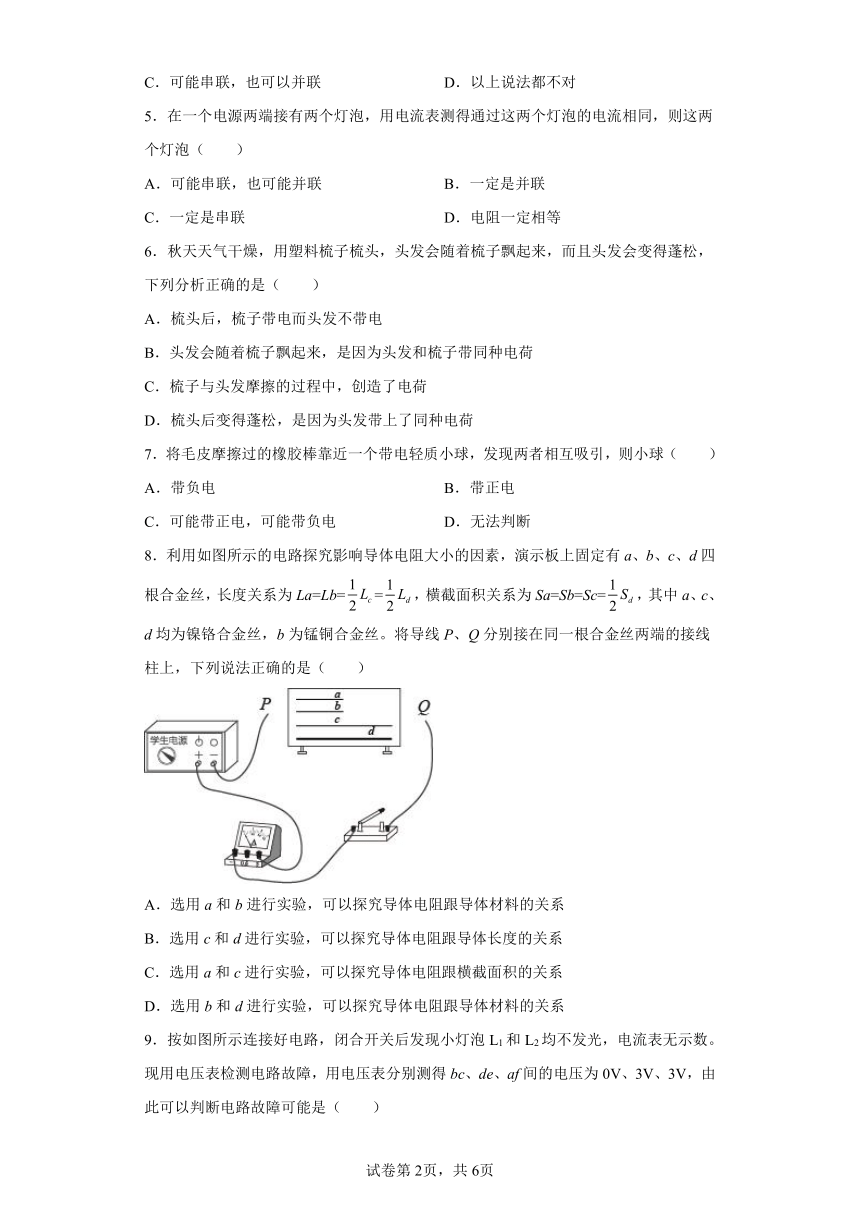

5．在一个电源两端接有两个灯泡，用电流表测得通过这两个灯泡的电流相同，则这两个灯泡（　　）
A．可能串联，也可能并联 B．一定是并联
C．一定是串联 D．电阻一定相等
6．秋天天气干燥，用塑料梳子梳头，头发会随着梳子飘起来，而且头发会变得蓬松，下列分析正确的是（　　）
A．梳头后，梳子带电而头发不带电
B．头发会随着梳子飘起来，是因为头发和梳子带同种电荷
C．梳子与头发摩擦的过程中，创造了电荷
D．梳头后变得蓬松，是因为头发带上了同种电荷
7．将毛皮摩擦过的橡胶棒靠近一个带电轻质小球，发现两者相互吸引，则小球（　　）
A．带负电 B．带正电
C．可能带正电，可能带负电 D．无法判断
8．利用如图所示的电路探究影响导体电阻大小的因素，演示板上固定有a、b、c、d四根合金丝，长度关系为La=Lb==，横截面积关系为Sa=Sb=Sc=，其中a、c、d均为镍铬合金丝，b为锰铜合金丝。将导线P、Q分别接在同一根合金丝两端的接线柱上，下列说法正确的是（　　）
A．选用a和b进行实验，可以探究导体电阻跟导体材料的关系
B．选用c和d进行实验，可以探究导体电阻跟导体长度的关系
C．选用a和c进行实验，可以探究导体电阻跟横截面积的关系
D．选用b和d进行实验，可以探究导体电阻跟导体材料的关系

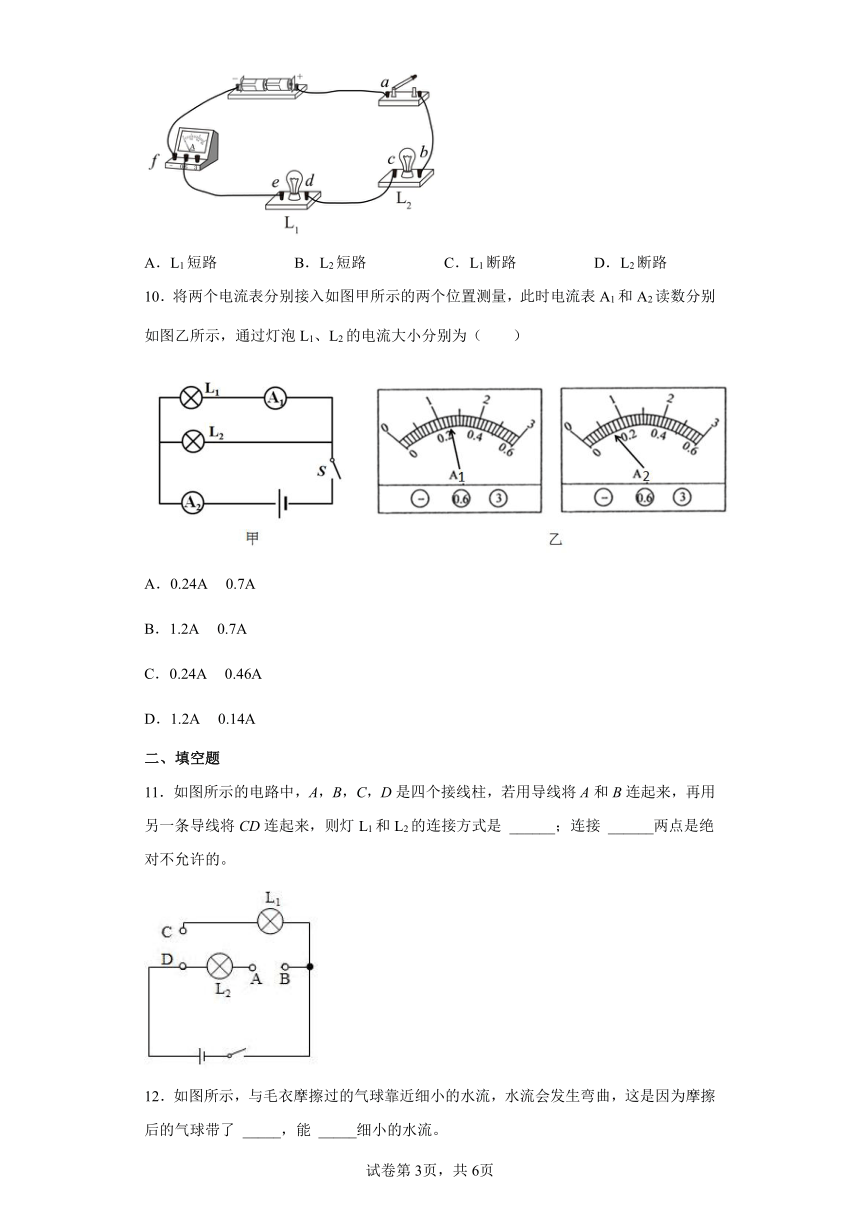

9．按如图所示连接好电路，闭合开关后发现小灯泡L1和L2均不发光，电流表无示数。现用电压表检测电路故障，用电压表分别测得bc、de、af间的电压为0V、3V、3V，由此可以判断电路故障可能是（　　）
A．L1短路 B．L2短路 C．L1断路 D．L2断路
10．将两个电流表分别接入如图甲所示的两个位置测量，此时电流表A1和A2读数分别如图乙所示，通过灯泡L1、L2的电流大小分别为（　　）
A．0.24A 0.7A
B．1.2A 0.7A
C．0.24A 0.46A
D．1.2A 0.14A
二、填空题
11．如图所示的电路中，A，B，C，D是四个接线柱，若用导线将A和B连起来，再用另一条导线将CD连起来，则灯L1和L2的连接方式是 ______；连接 ______两点是绝对不允许的。
12．如图所示，与毛衣摩擦过的气球靠近细小的水流，水流会发生弯曲，这是因为摩擦后的气球带了 _____，能 _____细小的水流。

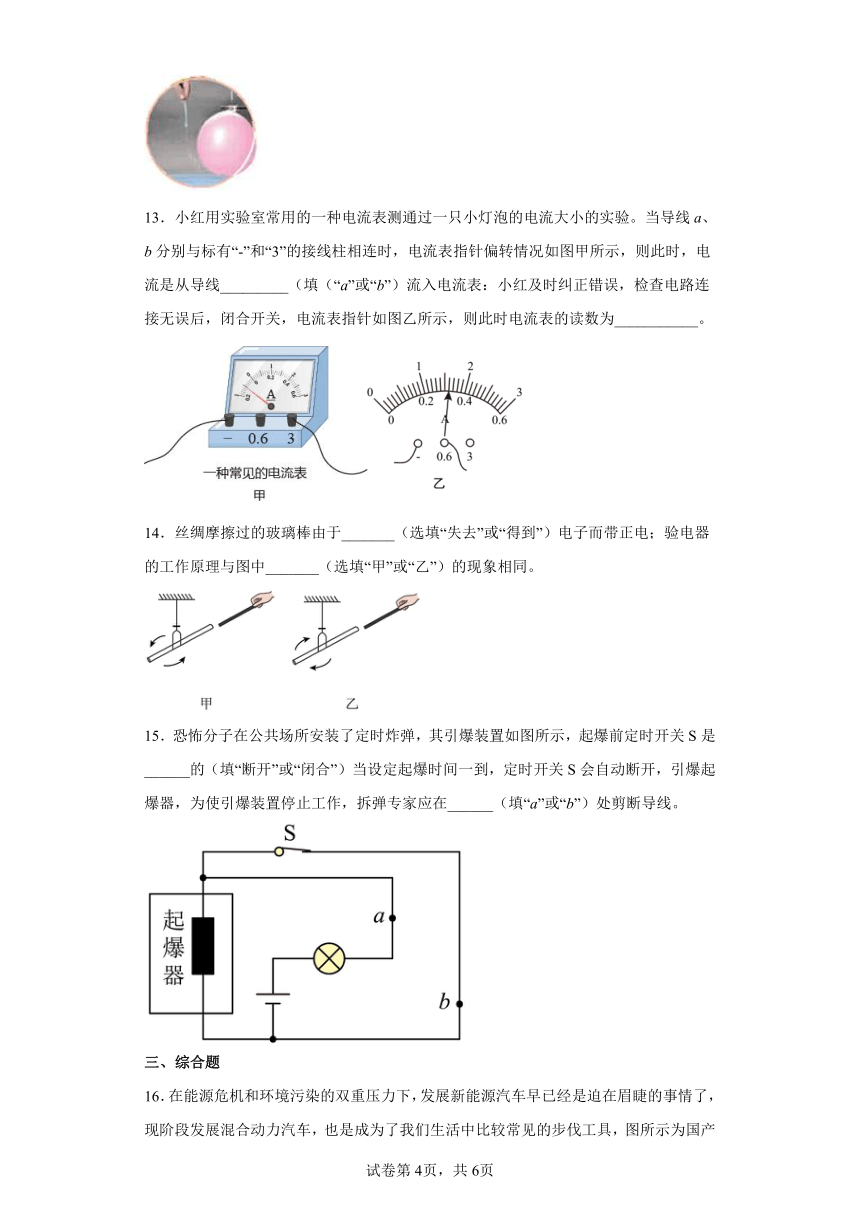

13．小红用实验室常用的一种电流表测通过一只小灯泡的电流大小的实验。当导线a、b分别与标有“-”和“3”的接线柱相连时，电流表指针偏转情况如图甲所示，则此时，电流是从导线_________（填（“a”或“b”）流入电流表：小红及时纠正错误，检查电路连接无误后，闭合开关，电流表指针如图乙所示，则此时电流表的读数为___________。
14．丝绸摩擦过的玻璃棒由于_______（选填“失去”或“得到”）电子而带正电；验电器的工作原理与图中_______（选填“甲”或“乙”）的现象相同。
15．恐怖分子在公共场所安装了定时炸弹，其引爆装置如图所示，起爆前定时开关S是______的（填“断开”或“闭合”）当设定起爆时间一到，定时开关S会自动断开，引爆起爆器，为使引爆装置停止工作，拆弹专家应在______（填“a”或“b”）处剪断导线。
三、综合题

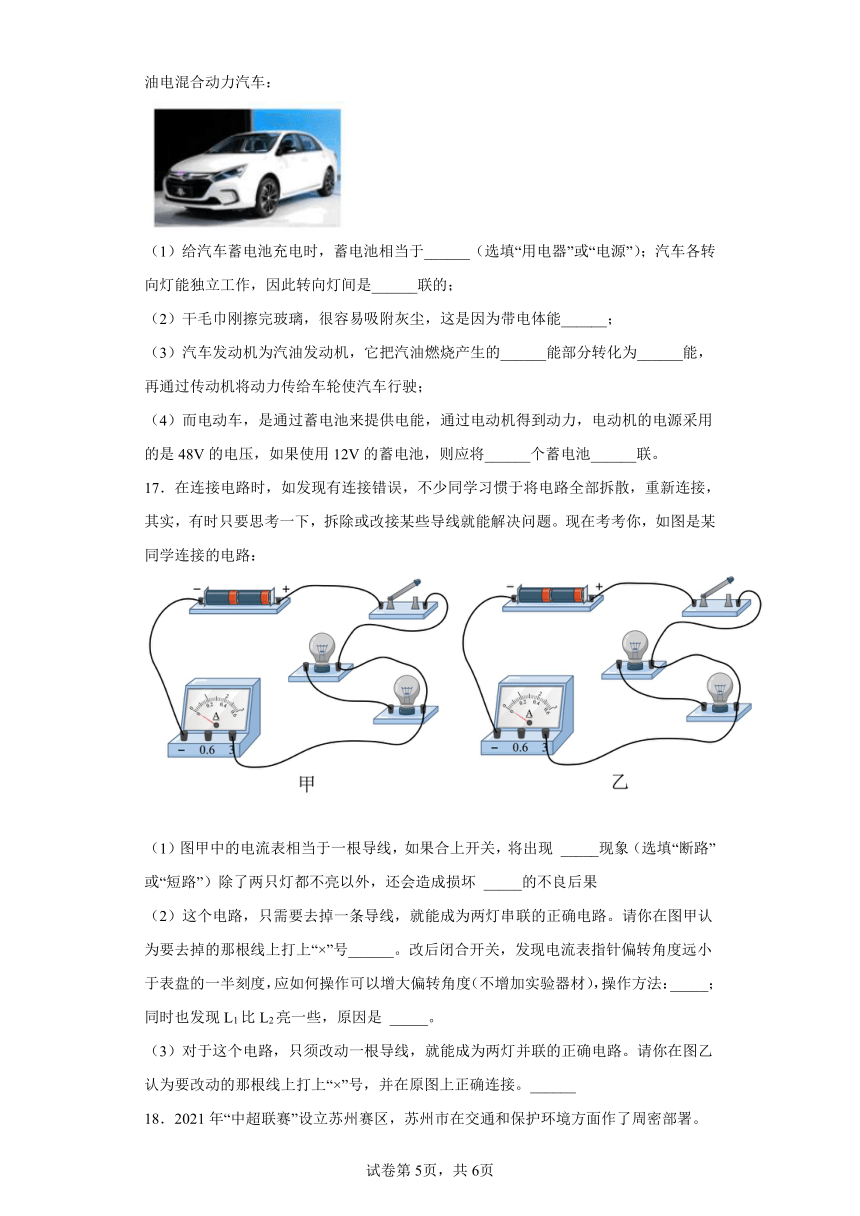

16．在能源危机和环境污染的双重压力下，发展新能源汽车早已经是迫在眉睫的事情了，现阶段发展混合动力汽车，也是成为了我们生活中比较常见的步伐工具，图所示为国产油电混合动力汽车：
（1）给汽车蓄电池充电时，蓄电池相当于______（选填“用电器”或“电源”）；汽车各转向灯能独立工作，因此转向灯间是______联的；
（2）干毛巾刚擦完玻璃，很容易吸附灰尘，这是因为带电体能______；
（3）汽车发动机为汽油发动机，它把汽油燃烧产生的______能部分转化为______能，再通过传动机将动力传给车轮使汽车行驶；
（4）而电动车，是通过蓄电池来提供电能，通过电动机得到动力，电动机的电源采用的是48V的电压，如果使用12V的蓄电池，则应将______个蓄电池______联。
17．在连接电路时，如发现有连接错误，不少同学习惯于将电路全部拆散，重新连接，其实，有时只要思考一下，拆除或改接某些导线就能解决问题。现在考考你，如图是某同学连接的电路：
（1）图甲中的电流表相当于一根导线，如果合上开关，将出现 _____现象（选填“断路”或“短路”）除了两只灯都不亮以外，还会造成损坏 _____的不良后果
（2）这个电路，只需要去掉一条导线，就能成为两灯串联的正确电路。请你在图甲认为要去掉的那根线上打上“×”号______。改后闭合开关，发现电流表指针偏转角度远小于表盘的一半刻度，应如何操作可以增大偏转角度（不增加实验器材），操作方法：_____；同时也发现L1比L2亮一些，原因是 _____。
（3）对于这个电路，只须改动一根导线，就能成为两灯并联的正确电路。请你在图乙认为要改动的那根线上打上“×”号，并在原图上正确连接。______
18．2021年“中超联赛”设立苏州赛区，苏州市在交通和保护环境方面作了周密部署。
（1）比赛期间，苏州奥体中心附近寄存大批公共自行车，方便了市民生活。小周租借了一辆自行车，在10s内行驶了50m，已知小周和自行车的总重600N，骑车时受到的平均阻力是20N。这段时间内，重力对他做的功是______J，他克服阻力做的功为______J；
（2）为保护环境，一辆在水平路面上匀速行驶的洒水车正在洒水作业。该洒水车在洒水的过程中，动能______，机械能______；（增大/减小/不变）
（3）专线公交车转弯前，要打开转向灯，司机需拨动一下方向盘旁的一根操纵杆，这根操纵杆的作用相当于电路中的______；位于同侧的前后两个转向灯会同时闪亮，即使前转向灯坏了后转向灯还能亮，这说明位于汽车同侧的前后两个转向灯的连接方式为______。
19．如图所示的“负压病房”在抗击新冠肺炎疫情中发挥了重要作用。所谓“负压病房”是指病房内的气压低于病房外的气压，这样既能保证向室内提供新鲜空气，还能在特殊装置下实现将病房内被污染的空气通过专门通道排放到固定地方进行无害化处理，避免医护人员相互感染，为防控提供了最“硬核”的支撑。根据以上信息回答：
（1）从空气流通的角度分析，“负压病房”能有效阻断病毒传播到室外的原因是由于_______，所以室外新鲜空气可以流入室内，而室内被污染的空气不会流到室外；
（2）图中的该“负压设备”装置其内部且有一个复杂的电路结构，可用电流表______连接在电路中（选填“串联”或“并联”）测量其工作时的电流；
（3）下列实例中处于“负压”状态的有________。
A .正常工作时的吸尘器 B .正在漏气的气球
C .吸饮料过程中的吸管 D .高空飞行中漏气的飞机机舱
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．C
【详解】
A．图中 S1 为单刀双掷开关，S2 为单刀开关，当 S2 断开时，无论 S1 往哪个方向掷，灯泡都不能发光，故 A不符合题意；
B．图中两个单刀开关串联，相互影响，只有两个开关都闭合时，灯泡才发光，故 B 不符合题意；
C．图中 S1 和 S2 为单刀双掷开关，S1 接上面时灯泡不发光，S1 接下面时灯泡发光；S2 接上面时灯泡发光，S2 接下面时灯泡不发光，任意一个开关都可以开灯、关灯，故 C 符合题意；
D．图中两个单刀开关并联，闭合 S1 或 S2 都能使灯泡发光，但是只有两个开关都断开时，灯泡才熄灭，故 D 不符合题意。
故选C。
2．C
【详解】
设R1、R2、R3中的电流分别为I1、I2、I3，电流表A1、A2、A3的读数分别为IA1、IA2、IA3。由于电流表的内阻不计，相当于导线，三个电阻并联，电流表A1测量通过R2、R3的总电流，电流表A2测量通过R1、R2的总电流，电流表A3测量通过三个电阻的总电流，由并联电路的电流特点有
三个电阻器中有两个的阻值相等，若R1=R2，则I1=I2，由②得
由①得
I3=IA1-I2=0.2A-0.15A=0.05A
则通过电源的电流（即干路电流）
I=I1+I2+I3=2×0.15A+0.05A=0.35A
若R1=R3，则I1=I3，由①②可得：IA1应等于IA2，与题不符，不可能；若R2=R3，则I2=I3，即
由②得
I1=IA2-I2=0.3A-0.1A=0.2A
则通过电源的电流（即干路电流）
I=I1+I2+I3=0.2A+2×0.1A=0.4A
故ABD错误，C正确。
故选C。
3．A
【详解】
A．自行车轮胎上有花纹，是通过增大接触面的粗糙程度来增大与地面的摩擦力，故A正确；
B．安全锤做得很尖，通过减小受力面积可以产生较大的压强，压强大就很容易击碎玻璃让人们能安全逃生，故B错误；
C．注射疫苗时，用针管把药液推入体内，是推力将药液压入人体内，故C错误；
D．梳头时头发随塑料梳子飘起来是因为梳子和头发带上了异种电荷，故D错误。
故选A。
4．B
【详解】
根据题意可知，通过甲、乙两灯泡的电流不相等，因串联电路的电流处处相等；所以两灯泡一定不是串联，一定为并联。故B符合题意，ACD不符合题意。
故选B。
5．A
【详解】
如果两个小灯泡串联，电流一定相等，如果两个小灯泡并联且两个小灯泡规格相同，那个两个小灯泡的电流也相等，所以两个小灯泡电流相等可能串联也可能并联。
故选A。
6．D
【详解】
用塑料梳子梳头发时，塑料梳子与头发相互摩擦，发生了电荷的转移，从而使梳子和头发分别带上异种电荷而互相吸引，所以随着梳子飘起来；头发带上同种电荷而互相排斥，所以头发越梳越蓬松，故ABC错误、D正确。
故选D。
7．B
【详解】
毛皮摩擦过的橡胶棒带负电，根据电荷间相互作用规律，异种电荷相互吸引，因此带电轻质小球带正电，故B符合题意；
故选B。
8．A
【详解】
a、b、c、d四根合金丝，a、c、d均为镍铬合金丝，b为锰铜合金丝，长度关系为
横截面积关系为
A．选用a和b进行实验，a和b长度相同，横截面相同，材料不同，因此根据控制变量法，可以探究导体电阻跟导体材料的关系，故A正确；
B．选用c和d进行实验，c和d长度相同，横截面不相同，材料相同，因此根据控制变量法，可以探究导体电阻跟导体横截面的关系，故B错误；
C．选用a和c进行实验，a和c长度不相同，横截面相同，材料不同，因此根据控制变量法，可以探究导体电阻跟长度的关系，故C错误；
D．选用b和d进行实验，b和d长度不相同，横截面不相同，材料不同，有多个变量，无法得出结果，故D错误。
故选A。
9．C
【详解】
AB．如果L1短路或L2短路，会有一个灯泡发光，题目中小灯泡L1和L2均不发光，故AB不符合题意；
C．如果L1断路，用电压表分别测得bc、de、af间的电压为0V、3V、3V，故C符合题意；
D．如果L2断路，电压表测得bc间的电压是3V，电压表测得de间的电压是0V，故D不符合题意。
故选C。
10．C
【详解】
根据电路图，两灯泡并联，电流表A1测L1支路的电流，电流表A2测干路电流。因为并联电路中干路电流等于各支路电流之和，即干路电流大于任意支路的电流，而从两表指针偏转位置来看，电流表A1的量程为0～0.6A，分度值为0.02A，示数为0.24A，即通过灯L1的电流是0.24A；电流表A2的量程为0～3A，分度值为0.1A，示数为0.7A，即干路电流0.7A，通过灯L2的电流
I2=I-I1=0.7A-0.24A=0.46A
故选C。
11． 并联 BD
【详解】
[1]读图可知，用导线将A、B连接，再将C、D连接，电流有两条路径，则灯L1和L2的连接方式是并联。
[2]用导线将BD连起来，则电源的两端被导线相连，电源被短路，会损坏电源，这是绝对不允许的。
12． 电荷 吸引
【详解】
[1][2]毛衣摩擦过的气球带有电荷，因带电体有吸引轻小物体的性质，所以气球靠近水流时会吸引细小的水流，使水流弯曲。
13． a 0.32A
【详解】
[1]由图甲知，电流表的指针反向偏转，说明正负接线柱接反，即电流从导线a注入电流表。
[2]由图乙知，电流表的量程为0～0.6A，分度值为0.02A，其示数为0.32A。
14． 失去 甲
【详解】
[1]用丝绸摩擦过的玻璃棒带正电，是因为摩擦过程中玻璃棒失去电子。
[2]实验室中检验物体是否带电的常用仪器是验电器，它是根据同种电荷相互排斥的原理制成的，图甲中的现象是同种电荷相互排斥，故验电器的工作原理与图甲中的现象相同。
15． 闭合 a
【详解】
[1]起爆器当有电流经过时工作，当开关S闭合时，起爆器被短路，没有电流经过起爆器，起爆器不工作，所以起爆前开关S闭合。
[2]拆弹时如果剪断b处导线，有电流经过起爆器，会引起爆炸，如果剪断a处导线，整个电路中没有电流，不会引起爆炸，所以应该在a处剪断导线。
16． 用电器 并 吸引轻小物体 内 机械 4 串
【详解】
（1）[1]给汽车蓄电池充电时，蓄电池消耗了电能，所以蓄电池相当于用电器。
[2]由于汽车各转向灯能独立工作，互不影响，所以，转向灯间是并联的。
（2）[3]由于带电体能吸引轻小物体，而干毛巾擦车玻璃时，由于摩擦而带电，故刚擦完的玻璃很容易吸附灰尘。
（3）[4][5]汽油发动机，它把汽油燃烧产生的化学能先转化为内能，然后内能再转化为机械能，对外提供动力。
（4）[6][7]电动车的电源采用的是48V的电压，由于串联电池组的总电压等于每节电池电压之和，所以，由需要将4个12V的蓄电池串联使用。
17． 短路 电流表和电源 把电流表的量程改接小量程，即接“0～0.6A”量程 L1的实际功率较大
【详解】
(1)[1][2]由图甲可知，合上开关，将出现短路现象，会使电流表和电源烧坏。
(2)[3]如下图所示，只须拆除两个灯泡之间右边的导线，两个灯泡就首尾相接连入电路，即为串联
[4]闭合开关，发现电流表指针偏转角度远小于表盘的一半刻度，为增大偏转角度（不增加实验器材），操作方法：把电流表的量程改接小量程，即接“0～0.6A”量程。
[5]两灯泡串联时，通过两灯泡的电流相等，由题知L1要亮一些，即L1的实际功率较大。
(3)[6]要让两灯并联，改正后如下图所示
18． 0 100 减小 减小 开关 并联
【详解】
（1）[1]小周骑车重力所做的功
W＝Gh＝600N×0m＝0J
[2]小周骑车克服阻力所做的功
W′＝fs＝20N×50m＝1000J
（2）[3]洒水车洒水时，质量不断变小，速度保持不变，动能不断减小。
[4]洒水车洒水时，质量不断减小，高度不变，重力势能不断减小，洒水车洒水时，没有发生弹性形变，不具有弹性势能，所以机械能等于动能加重力势能，动能不断变小，重力势能不断变小，机械能不断变小。
（3）[5][6]司机拨动方向盘旁的杆子，转向灯才会工作，所以这根杆子起到了开关的作用；汽车的前后转向灯可以单独工作，所以它们是并联的。
19． 病房内气压低于室外气压 串联 AC
【详解】
（1）[1]根据题意知，所谓“负压病房”是指病房内的气压低于病房外的气压，这样既能保证向室内提供新鲜空气，还能在特殊装置下实现将病房内被污染的空气通过专门通道排放到固定地方进行无害化处理。
（2）[2]电流表与待测电路串联。该“负压设备”装置其内部且有一个复杂的电路结构，可用电流表串联连接在电路中测量其工作时的电流。
（3）[3]A．正常工作时的吸尘器，吸尘器扇叶周围气体流速大，压强小，即吸尘器扇叶周围的气压小于大气压，处于“负压”状态，故A符合题意；
B．漏气的气球内的气压大于大气压，不处于“负压”状态，故B不符合题意；
C．用吸管从瓶子中吸饮料，当吸气时，吸管中的气压减小，小于外界的大气压，饮料在大气压的作用下进入嘴里，故C符合题意；
D．高空飞行中的飞机机舱外气体流速大、压强小，小于机舱内的气压，故D不符合题意。
故选AC。
