北师大版八年级下 9.2 滑轮 同步练习
一、单选题
1．如图是小科同学拉水下一重物的示意图。他用竖直向下的拉力将重物从水底缓慢拉到井口，忽略水的阻力和滑轮的摩擦，四位同学画出了地面对小科的支持力（F）随时间（t）变化的图像，其中正确的是（ ）
A． B． C． D．
2．小健学习使用下列简单机械后做出以下总结，你认为他的总结中叙述错误的是（ ）
A． 垂直于道钉撬的把手向下压时，人的用力最省力
B． 用斜面向上搬物体时，既可以省力，又可以节省做功
C． 使用镊子时，杠杆的支点在动力作用点与阻力作用点的外侧，属于费力杠杆
D． 图中的小人若沿F2方向用力，所用的力与沿F1方向用力的大小基本相同
3．A、B两种实心物体的质量与体积的关系如图甲所示，把体积相等的A、B物体挂在滑轮组下，若要使它们处于静止状态，则在图乙的虚线框内悬挂B物体的个数是（不计摩擦和滑轮的自重）（ ）
A．2 个 B．3 个 C．4 个 D．5 个
4．如图所示，物重为G的物体在不同简单机械中均处于平衡状态（不计机械自重和摩擦），拉力大小错误的是（ ）
A． B． C． D．

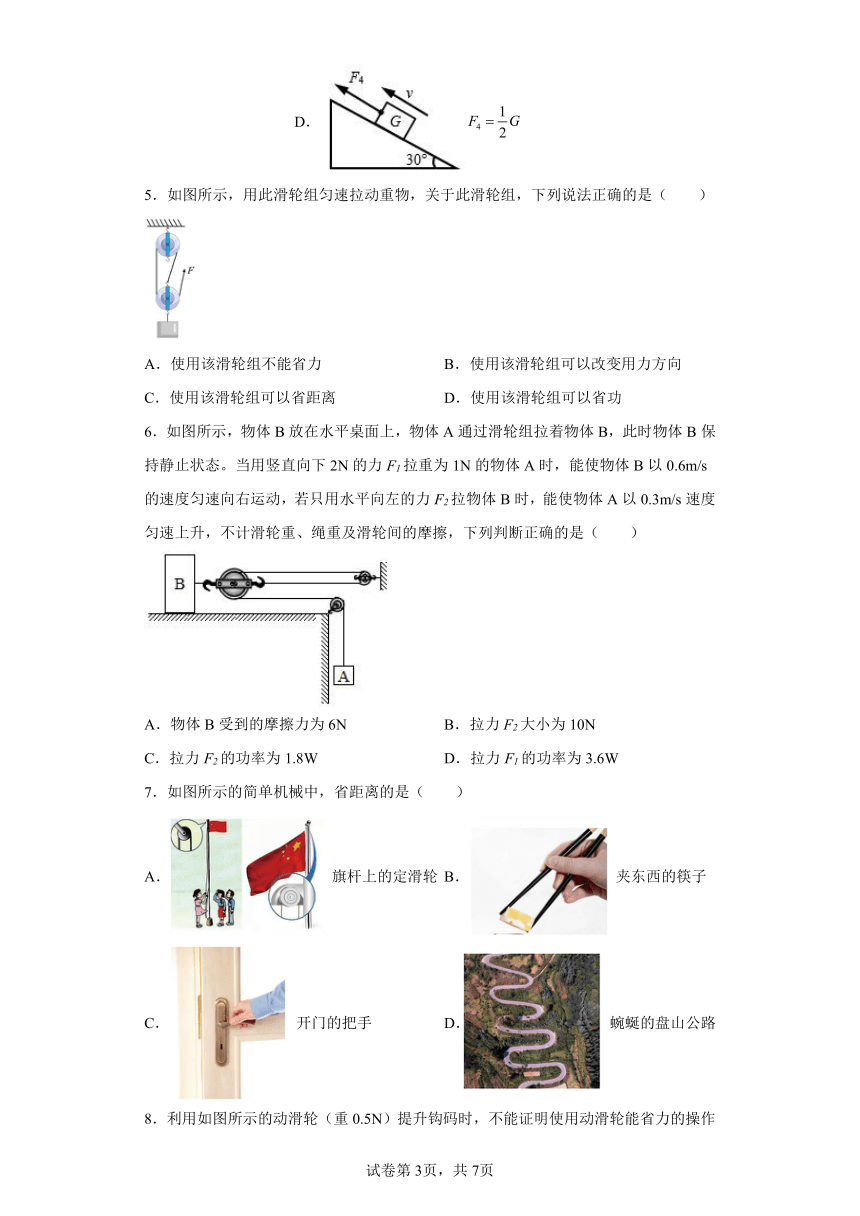

5．如图所示，用此滑轮组匀速拉动重物，关于此滑轮组，下列说法正确的是（ ）
A．使用该滑轮组不能省力 B．使用该滑轮组可以改变用力方向
C．使用该滑轮组可以省距离 D．使用该滑轮组可以省功
6．如图所示，物体B放在水平桌面上，物体A通过滑轮组拉着物体B，此时物体B保持静止状态。当用竖直向下2N的力F1拉重为1N的物体A时，能使物体B以0.6m/s的速度匀速向右运动，若只用水平向左的力F2拉物体B时，能使物体A以0.3m/s速度匀速上升，不计滑轮重、绳重及滑轮间的摩擦，下列判断正确的是（ ）
A．物体B受到的摩擦力为6N B．拉力F2大小为10N
C．拉力F2的功率为1.8W D．拉力F1的功率为3.6W
7．如图所示的简单机械中，省距离的是（ ）
A． 旗杆上的定滑轮 B． 夹东西的筷子
C． 开门的把手 D． 蜿蜒的盘山公路

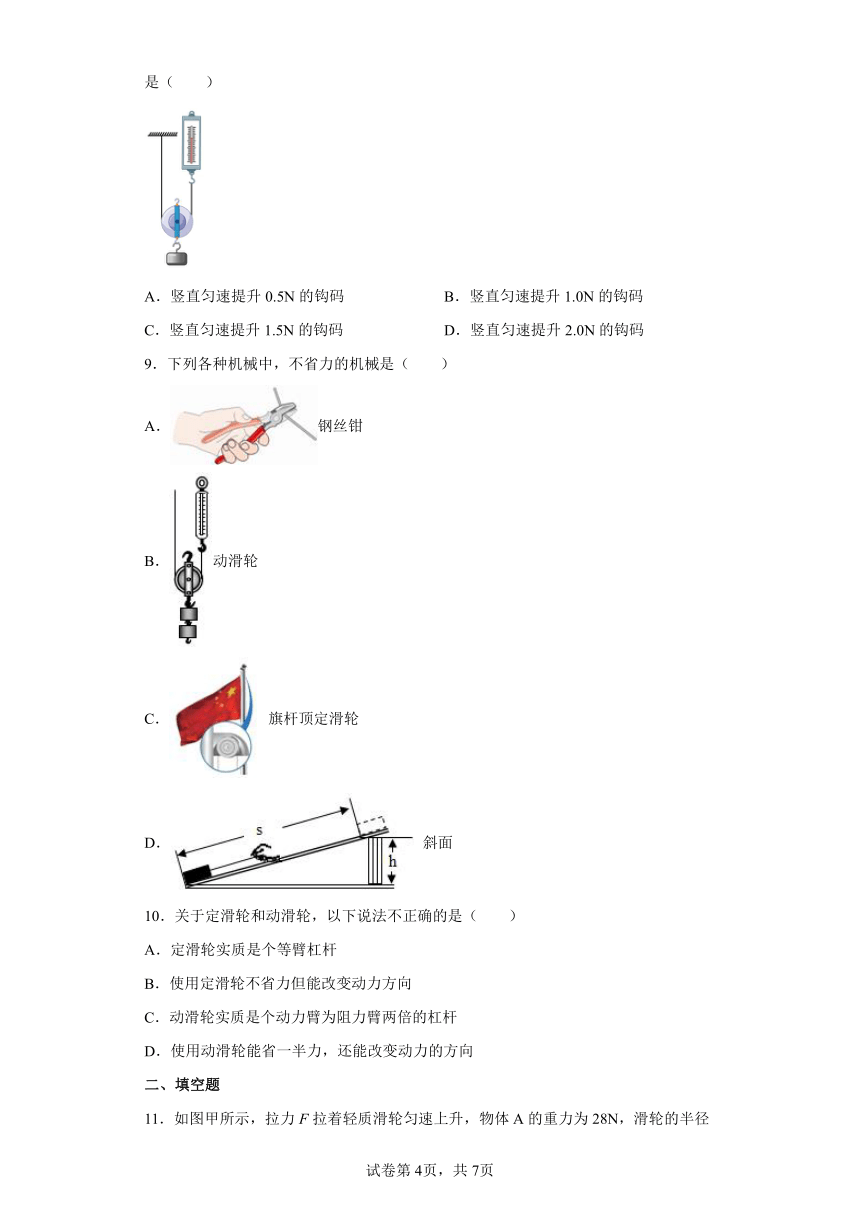

8．利用如图所示的动滑轮（重0.5N）提升钩码时，不能证明使用动滑轮能省力的操作是（ ）
A．竖直匀速提升0.5N的钩码 B．竖直匀速提升1.0N的钩码
C．竖直匀速提升1.5N的钩码 D．竖直匀速提升2.0N的钩码
9．下列各种机械中，不省力的机械是（ ）
A．钢丝钳
B．动滑轮
C． 旗杆顶定滑轮
D． 斜面
10．关于定滑轮和动滑轮，以下说法不正确的是（ ）
A．定滑轮实质是个等臂杠杆
B．使用定滑轮不省力但能改变动力方向
C．动滑轮实质是个动力臂为阻力臂两倍的杠杆
D．使用动滑轮能省一半力，还能改变动力的方向
二、填空题

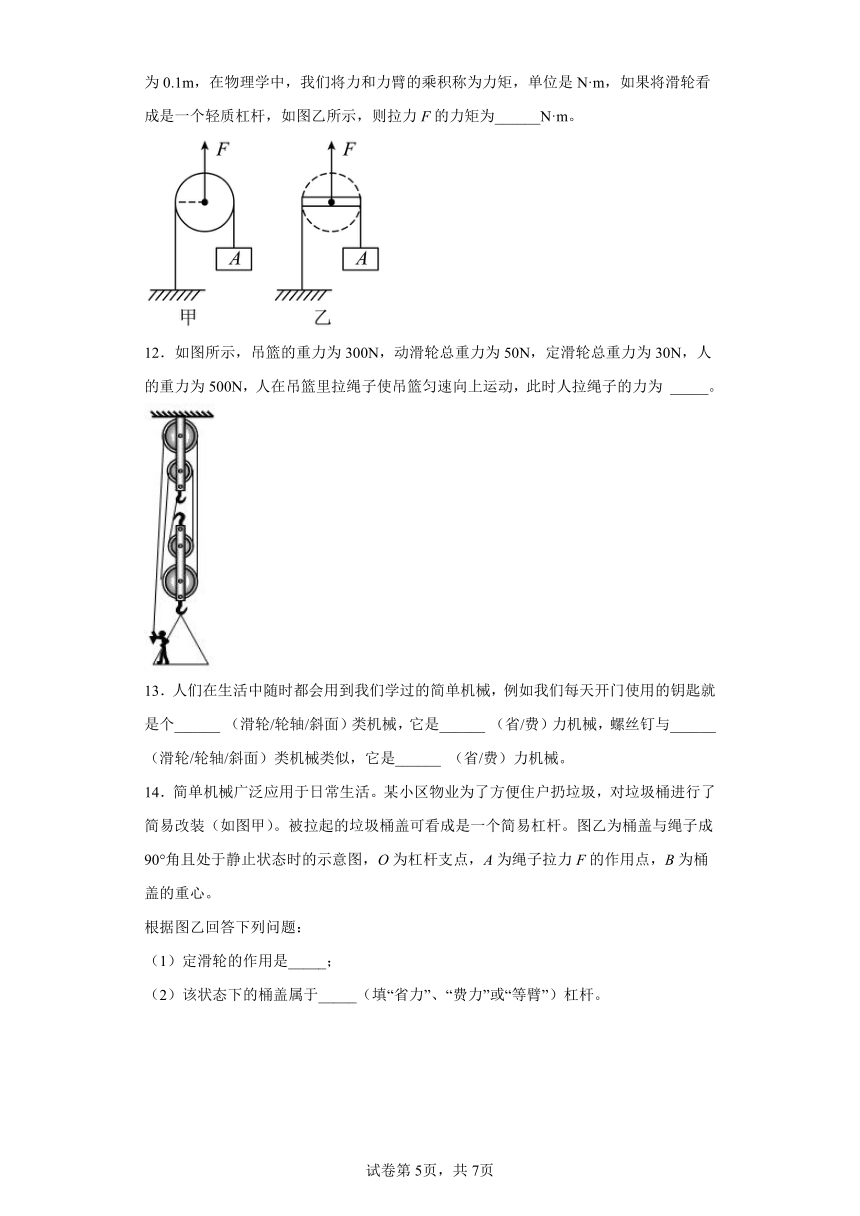

11．如图甲所示，拉力F拉着轻质滑轮匀速上升，物体A的重力为28N，滑轮的半径为0.1m，在物理学中，我们将力和力臂的乘积称为力矩，单位是N·m，如果将滑轮看成是一个轻质杠杆，如图乙所示，则拉力F的力矩为______N·m。
12．如图所示，吊篮的重力为300N，动滑轮总重力为50N，定滑轮总重力为30N，人的重力为500N，人在吊篮里拉绳子使吊篮匀速向上运动，此时人拉绳子的力为 _____。
13．人们在生活中随时都会用到我们学过的简单机械，例如我们每天开门使用的钥匙就是个______ （滑轮/轮轴/斜面）类机械，它是______ （省/费）力机械，螺丝钉与______ （滑轮/轮轴/斜面）类机械类似，它是______ （省/费）力机械。
14．简单机械广泛应用于日常生活。某小区物业为了方便住户扔垃圾，对垃圾桶进行了简易改装（如图甲）。被拉起的垃圾桶盖可看成是一个简易杠杆。图乙为桶盖与绳子成90°角且处于静止状态时的示意图，O为杠杆支点，A为绳子拉力F的作用点，B为桶盖的重心。
根据图乙回答下列问题：
（1）定滑轮的作用是_____；
（2）该状态下的桶盖属于_____（填“省力”、“费力”或“等臂”）杠杆。
15．如图所示，滑轮重和摩擦均不计，用10牛的水平拉力F拉着物体A在水平桌面上做匀速直线运动，则物体A与水平桌面间的摩擦力大小为______牛，若物体A在4秒内移动0.2米，绳子运动的速度是______米每秒。
三、综合题
16．如图甲所示为小柯制作的“杠杆力臂演示仪”，杠杆AOB可绕O点（螺母）转动，现处于水平静止状态，OA=0.3m，OB=0.15m，G1=3N，杠杆自身重力和摩擦不计．
如图乙所示，松开螺母保持OA不动，使OB向下折一个角度后，再拧紧螺母形成一根可绕O点转动的杠杆AOB′（B′点对应B点），保持G1位置不变，要使杠杆在图乙位置保持平衡，则G2应该移动到哪个位置悬挂？请在图中作图确定悬挂点并标明G2大小．
17．定滑轮在使用时相当于一个杠杆．如图所示，某人用绳子沿着倾斜方向通过定滑轮拉住钩码，已知人手的拉力为F，钩码重力为G．
(1)请在图中标出这只“杠杆”的支点O，画出拉力F、钩码重力G及它们的力臂(保留作图痕迹)；
( )
(2)若不计摩擦、滑轮重和绳重，请用杠杆平衡条件推证：F＝G．_____
18．如图是一个由两个定滑轮和一个动滑轮组成的滑轮组，站在地上的人用力向下拉绳，提起重为600N的物体．
（1）在图中画出滑轮组的绕绳方案（要求三个滑轮都要使用）．
( )
（2）若不计摩擦和滑轮的重，所用的拉力为多大__？
（3）若不计摩擦，实际所用拉力为220N，求动滑轮的总重__．
19．如图所示，重为600牛的人站在300牛的木块上，人拉绳使木块和人一起向左匀速直线运动，人与木块相对静止．若地面给木块的摩擦力是木块给地面压力的0.2倍，不计滑轮轴心的摩擦．则：
（1）木块受到地面的摩擦力为_____牛
（2）人受到木块的摩擦力为_____牛，方向为_____；（填“向左”或”向右”）
（3）木块除受到重力、地面支持力、地面的摩擦力外，还受到什么力？_____．
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．A
【详解】
如图所示：
对于人
G人＝F支+F拉
对于重物
G物＝F浮+F拉′
因为使用的是定滑轮，不计摩擦和水的阻力，则
F拉＝F拉′
G人﹣F支＝G物﹣F浮
F支＝G人﹣G物+F浮
小科将重物从水底缓慢拉到井口：物体露出水面之前是全浸入，因排开水的体积不变，根据阿基米德原理知道物体受到的浮力不变，而人重和物重不变，所以地面对人的支持力不变；从物体露出水面到刚好离开水面，因排开水的体积变小，根据阿基米德原理知道物受到的浮力变小，而人重和物重不变，所以地面对人的支持力变小；物体离开水面上升，物体受到的浮力为0，而人重和物重不变，所以地面对人的支持力不变；由此可知，地面对人的支持力是先不变、后变小、再不变。故A正确，BCD错误。
故选A。
2．B
【详解】
A．垂直于道钉撬的把手向下压时，由杠杆平衡条件可知，此时动力臂最大，人的用力最省力，故A正确，不符合题意；
B．用斜面向上搬物体时，可以省力，但需额外克服斜面摩擦力做功，不能省功，故B错误，符合题意；
C．使用镊子时，杠杆的支点在动力作用点与阻力作用点的外侧，此时杠杆的动力臂小于阻力臂，属于费力杠杆，故C正确，不符合题意；
D．根据滑轮的特点可知，动滑轮上有两段绳子，n=2，图中的若沿F2方向用力，所用的力与沿F1方向用力的大小基本相同，都等于物体和动滑轮总重的，故D正确，不符合题意。
故选B。
3．A
【详解】
由图甲可知，当m＝20g时
VA＝10cm3
VB＝40cm3
则
ρA＝＝＝2g/cm3
ρB＝＝＝0.5g/cm3
所以
ρA：ρB＝2g/cm3:0.5g/cm3＝4:1
因为A、B的体积相同，所以由G＝mg＝ρVg可得，A、B的重力之比
GA：GB＝ρAVg：ρBVg＝ρA：ρB＝4：1
由图乙可知，使用的滑轮组中n＝2，不计摩擦和滑轮的自重，要使它们处于静止状态，设方框中挂N个B物体，则有
N GB＝·GA
则
N＝×＝×＝2
故A符合题意；BCD不符合题意。
故选A。
4．C
【详解】
A．由图像可知l1=l2，由杠杆平衡条件可得F1=G，故正确，不符合题意；
B．由图像可知滑轮组n=3，则，故正确，不符合题意；
C．由图像可知动滑轮动力作用在轴上，则，故错误，符合题意；
D．不计机械自重和摩擦，则斜面为理想斜面，满足FL=Gh，即，故正确，不符合题意。
故选C。
5．B
【详解】
A．该滑轮组动滑轮上有三条绳分担力，自由端的拉力为直接拉动物体和动滑轮总重的三分之一，所以省力，故A错误；
B．滑轮组可以改变力的方向，如图，拉动物体向上，此时通过滑轮组拉力的方向仍然向上，没有改变力的方向，若绕线从定滑轮开始，自由端拉力的方向向下，改变了力的方向，故B正确；
CD．该滑轮组可以省力，若又省距离，也就是省功，根据能量守恒定律，这样的机械是不存在的，故CD错误；
故选B。
6．D
【详解】
A．由图可知，n=3，当B水平匀速向右运动时，B所受的摩擦力等于A的重力与F1之和的3倍，即
f=3(F1+GA)=3×(2N+1N)=9N
故A错误；
B．水平向左拉物体B时，由平衡条件得
F2=3GA+f=3×1N+9N=12N
故B错误；
C．水平向左拉物体时，B的移动速度为
vB===0.1m/s
拉力F2功率为
P2=F2×vB=12N×0.1m/s=12W
故C错误；
D．用力F1竖直向下拉物体A时，拉力F1的功率
P1=F1v=2N×3×0.6m/s=3.6W
故D正确。
故选D。
7．B
【详解】
A．旗杆上的定滑轮，相当于等臂杠杆，不省力，也不省距离，故A不符合题意；
B．夹东西的筷子，是费力杠杆，费力，省距离，故B符合题意；
C．开门的把手使用时，实质是轮轴，动力作用在轮上，阻力作用在轴上，是省力机械，省力，费距离，故C不符合题意；
D．蜿蜒的盘山公路是斜面，省力，费距离，故D不符合题意。
故选B。
8．A
【详解】
使用如图所示动滑轮提升钩码时，若不计绳重及摩擦，绳端拉力为
F＝(G+G动)
当钩码重力
G≤G动
时
F≥G
即当动滑轮重力大于或等于物体的重力时，不能证明使用动滑轮能省力；因为动滑轮重0.5N，所以提升钩码重力小于或等于0.5N时不能证明。
故选A。
9．C
【详解】
A．钢丝钳属于省力杠杆，故A不符合题意；
B．理想动滑轮可以省一半力，故B不符合题意；
C．定滑轮可以改变力的方向，但不省力，故C符合题意；
D．斜面属于省力机械，故D不符合题意。
故选C。
10．D
【详解】
AB．定滑轮实质是等臂杠杆，不省力也不费力，但可以改变作用力方向，故AB正确，AB不符合题意；
CD．动滑轮实质是动力臂为阻力臂二倍的杠杆，在不计滑轮重及摩擦时，使用动滑轮能省一半力，但不能改变力的方向，故C正确，C不符合题意；D错误，D符合题意。
故选D。
11．5.6
【详解】
由图知，力F作用在动滑轮的轴上，根据动滑轮的特点可得，，则拉力F为
F=nG=2×28N=56N
由图可知，拉力F的力臂为0.1m，由力和力臂的乘积称为力矩可知，拉力F的力矩为
56N×0.1m=5.6N·m
12．170N
【详解】
将人、吊篮、动滑轮看作一个整体，由于它们处于静止状态时，整体受力平衡；由图可知，有5段绳子承受整体的总重力，则绳子的拉力
13． 轮轴 省 斜面 省
【详解】
[1][2]钥匙在使用时绕中心轴转动，属于轮轴，轮轴是杠杆的一种变形；其轮半径和轴半径相当于动力臂和阻力臂，因为动力臂大于阻力臂，所以轮轴是一种省力杠杆。
[3][4]螺丝钉是利用斜面的圆形旋转的物理原理，费距离但是省力。
14． 改变力的方向 省力
【详解】
（1）[1]定滑轮的作用是可以改变力的方向。
（2）[2]由图可知，垃圾桶盖使用过程中，动力臂大于阻力臂，属于省力杠杆。
15． 20 0.1
【详解】
[1]如图所示，用动滑轮拉动物体，由于滑轮重和摩擦均不计，根据动滑轮拉动物体时，省一半的力，但是多移动2倍的距离，则有，所以物体A受到的摩擦力
[2]物体移动了，所以拉力要移动，绳子运动的速度是
16．见解析所示
【详解】
(1)如图甲，杠杆在水平位置平衡，由杠杆平衡条件得：×OA=×OB，即：3N×0.3m=×0.15m，解得：=6N；(2)保持位置不变,即左边的力和力臂不变;不变,要使杠杆在图乙位置保持平衡,应该使右边的力臂不变;原来的力臂为OB,则应该移动到的位置如图所示．6N．
【点睛】
（1）杠杆在水平位置平衡，知道两边力臂、左边力的大小，利用杠杆平衡条件求右边力的大小；（2）保持位置不变，即左边的力和力臂不变；右边的力不变，要使杠杆在图乙位置保持平衡，右边的力臂不变，据此确定应该移动到的位置．
17． 见解析
【详解】
（1）定滑轮可以绕中间轴转动，所以支点O为定滑轮的轴；拉力是自由端沿绳子斜向下的拉力，过钩码重心作竖直向下的重力；过支点O分别作动力作用线和阻力作用线的垂线段（即动力臂L2和阻力臂L1）．
如图所示：
（2）由几何知识知：（R为滑轮半径）根据杠杆平衡条件：，即，得：．
【点睛】力的示意图，杠杆的平衡条件，力臂的画法，机械效率的计算等知识点，是一道综合性较强的题目．其中杠杆的平衡条件是重点．
18． 200N 60N
滑轮组的省力特点：滑轮组由几段绳子承担物重，拉起绳子的力就是物重的几分之一．（1）此题可以首先确定绳端的用力方向，然后依次绕线．（2）首先判断此滑轮组由几段绳子承担物重，若不计绳重和摩擦，则F=，后根据F=来计算拉力的大小．（3）若不计摩擦，用到滑轮组的省力特点计算：F=（G物+G动）．
【详解】
(1)人站在地面上拉绳子，所以绳子末端方向由定滑轮向下，然后顺次通过动滑轮、定滑轮依次绕线，如下图所示：
(2)由图知，此滑轮组由3段绳子承担物重，
∵不计摩擦和滑轮的重，
∴F=G物=×600N=200N
(3)∵不计摩擦，
∴F′=×(G物+G动)，
∴G动=3F G物=3×220N 600N=60N
19． 180 90 向右 人对木块的压力、人对木块的摩擦力
【详解】
(1)[1]据地面给木块的摩擦力是木块给地面压力的0.2倍可计算出此时木块所受的摩擦力f＝0.2×900N＝180N；
(2)[2]人拉绳使木块和人一起向左匀速直线运动，即人和木块是一个整体，所以由于此时木块受到向右的摩擦是180N，所以人和木块受到向左的拉力也是180N，即左边有两端绳子拉着人和木块，故据此能判断出每一段绳子上的拉力都是90N，即此时绳子向左拉人的力是90N，由于人处于静止状态，所以此时人所受的绳子的拉力和木块对人的摩擦力是一对平衡力，所以木块对人的拉力也是90N；
[3] 摩擦力方向与拉力的方向相反，为向右；
(3)[4]对此时的木块进行受力分析即可知，此时木块除受到重力、地面支持力、地面的摩擦力外，还受到人对木块的压力和人对木块的摩擦力和绳对木块的拉力．
答案第1页，共2页
答案第1页，共2页
