人教版九年级全一册 15.2 电流和电路 同步练习
一、单选题
1．下列四个电路图中与实物图相对应的是（　　）
A． B．
C． D．
2．如图所示，充电宝甲正在主机内被充电，充电宝乙已被取出、充电宝丙正在为手充电，则此时（　　）
A．只有甲在输出电能
B．只有乙在输出电能
C．只有丙在输出电能
D．甲、乙、丙都在输出电能
3．有一款“空调扇”既能送常温风，又能送凉风。小明了解到其内部有两个电动机，其中电动机，驱动扇叶送风，驱动机内水循环使所送的风成为“凉风”，此款风扇不会只有水循环而不送风。小明设计的电路图，符合要求的是　　
A． B．
C． D．

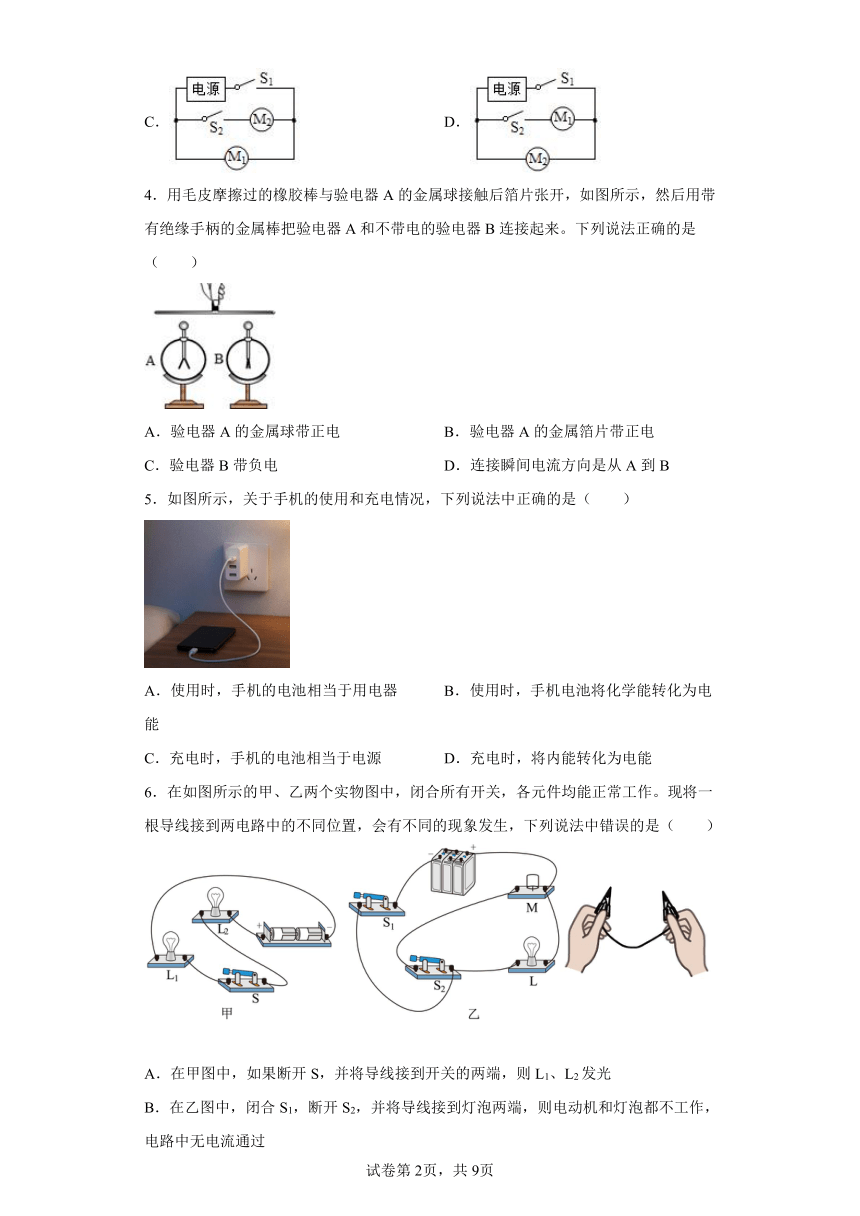

4．用毛皮摩擦过的橡胶棒与验电器A的金属球接触后箔片张开，如图所示，然后用带有绝缘手柄的金属棒把验电器A和不带电的验电器B连接起来。下列说法正确的是（　　）
A．验电器A的金属球带正电 B．验电器A的金属箔片带正电
C．验电器B带负电 D．连接瞬间电流方向是从A到B
5．如图所示，关于手机的使用和充电情况，下列说法中正确的是（　　）
A．使用时，手机的电池相当于用电器 B．使用时，手机电池将化学能转化为电能
C．充电时，手机的电池相当于电源 D．充电时，将内能转化为电能
6．在如图所示的甲、乙两个实物图中，闭合所有开关，各元件均能正常工作。现将一根导线接到两电路中的不同位置，会有不同的现象发生，下列说法中错误的是（　　）
A．在甲图中，如果断开S，并将导线接到开关的两端，则L1、L2发光
B．在乙图中，闭合S1，断开S2，并将导线接到灯泡两端，则电动机和灯泡都不工作，电路中无电流通过
C．在乙图中，闭合S1、S2，并将导线接到电动机两端，则电动机和灯泡都不工作
D．在甲图中，闭合S，并将导线接到L1两端，则L1不发光，L2发光

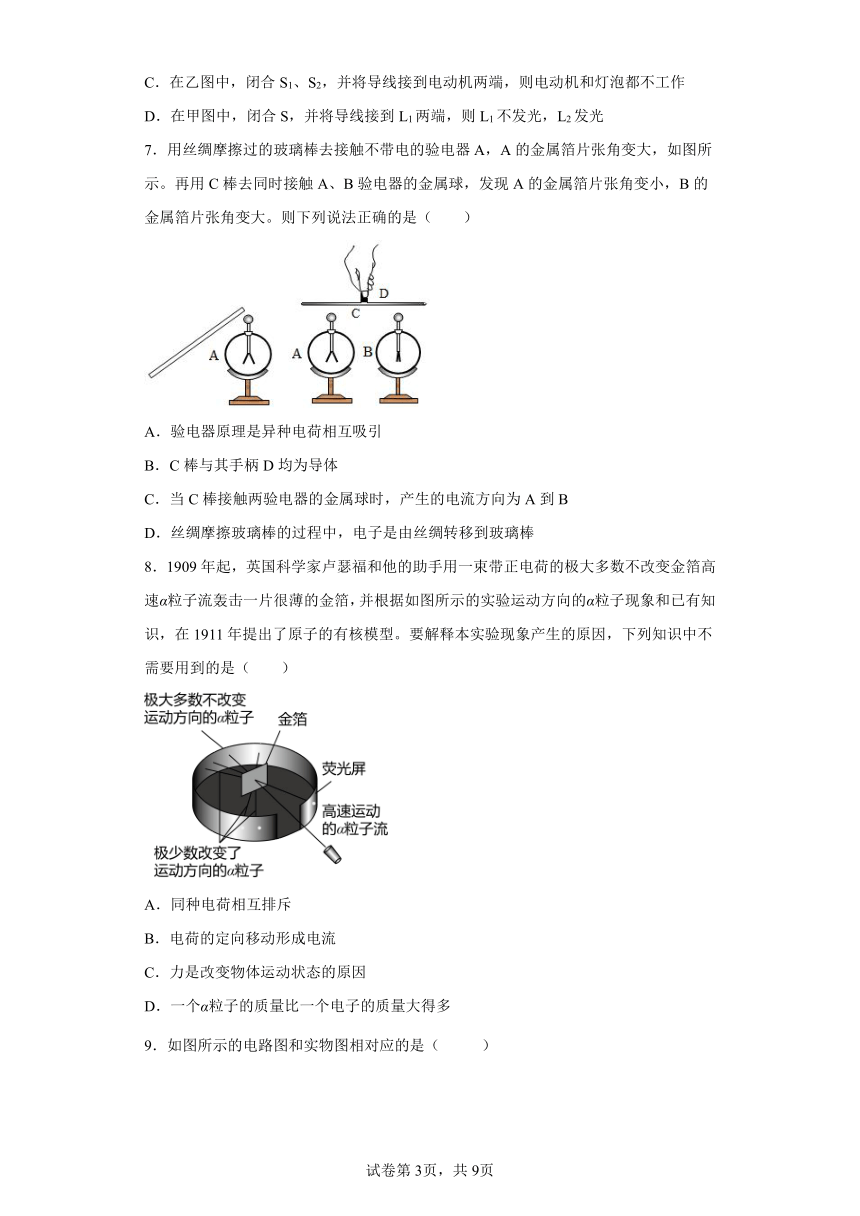

7．用丝绸摩擦过的玻璃棒去接触不带电的验电器A，A的金属箔片张角变大，如图所示。再用C棒去同时接触A、B验电器的金属球，发现A的金属箔片张角变小，B的金属箔片张角变大。则下列说法正确的是（　　）
A．验电器原理是异种电荷相互吸引
B．C棒与其手柄D均为导体
C．当C棒接触两验电器的金属球时，产生的电流方向为A到B
D．丝绸摩擦玻璃棒的过程中，电子是由丝绸转移到玻璃棒
8．1909年起，英国科学家卢瑟福和他的助手用一束带正电荷的极大多数不改变金箔高速α粒子流轰击一片很薄的金箔，并根据如图所示的实验运动方向的α粒子现象和已有知识，在1911年提出了原子的有核模型。要解释本实验现象产生的原因，下列知识中不需要用到的是（　　）
A．同种电荷相互排斥
B．电荷的定向移动形成电流
C．力是改变物体运动状态的原因
D．一个α粒子的质量比一个电子的质量大得多

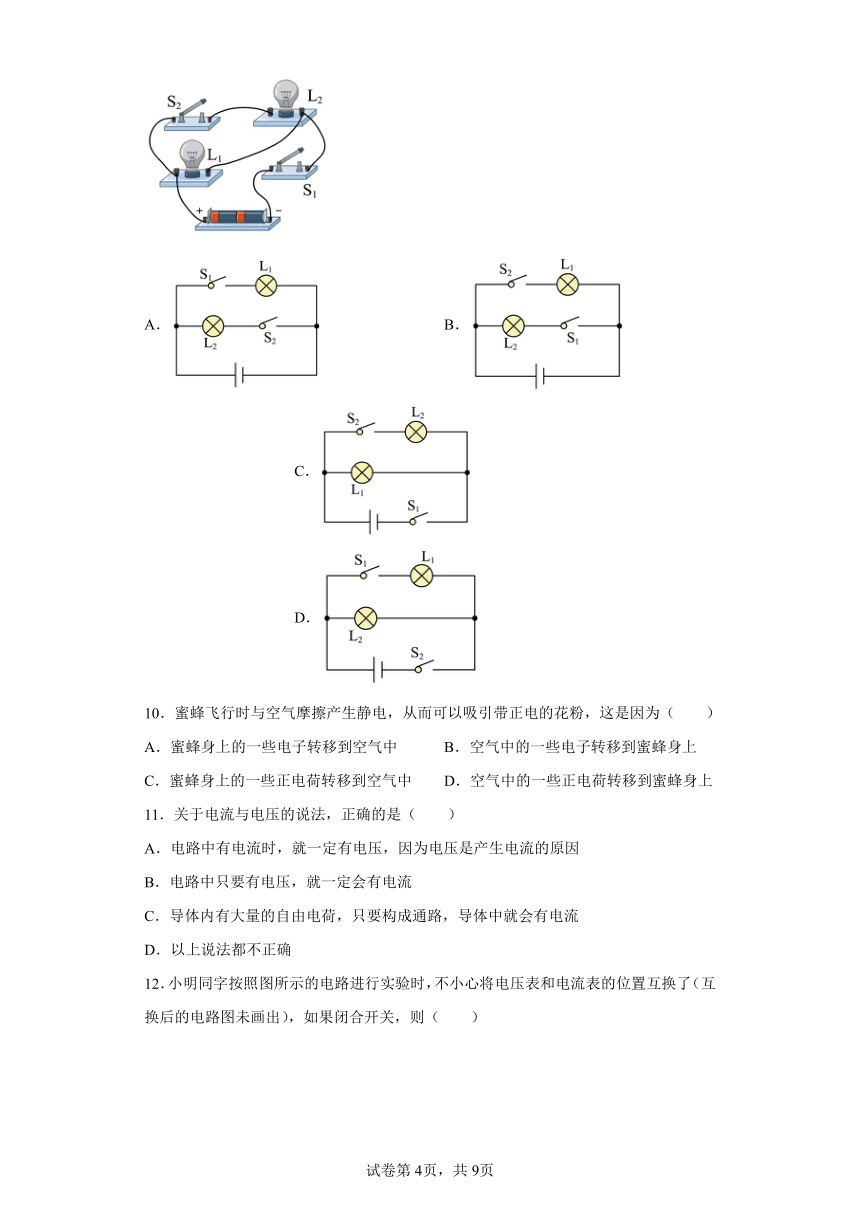

9．如图所示的电路图和实物图相对应的是（ ）
A． B． C． D．
10．蜜蜂飞行时与空气摩擦产生静电，从而可以吸引带正电的花粉，这是因为（　　）
A．蜜蜂身上的一些电子转移到空气中 B．空气中的一些电子转移到蜜蜂身上
C．蜜蜂身上的一些正电荷转移到空气中 D．空气中的一些正电荷转移到蜜蜂身上
11．关于电流与电压的说法，正确的是（　　）
A．电路中有电流时，就一定有电压，因为电压是产生电流的原因
B．电路中只要有电压，就一定会有电流
C．导体内有大量的自由电荷，只要构成通路，导体中就会有电流
D．以上说法都不正确

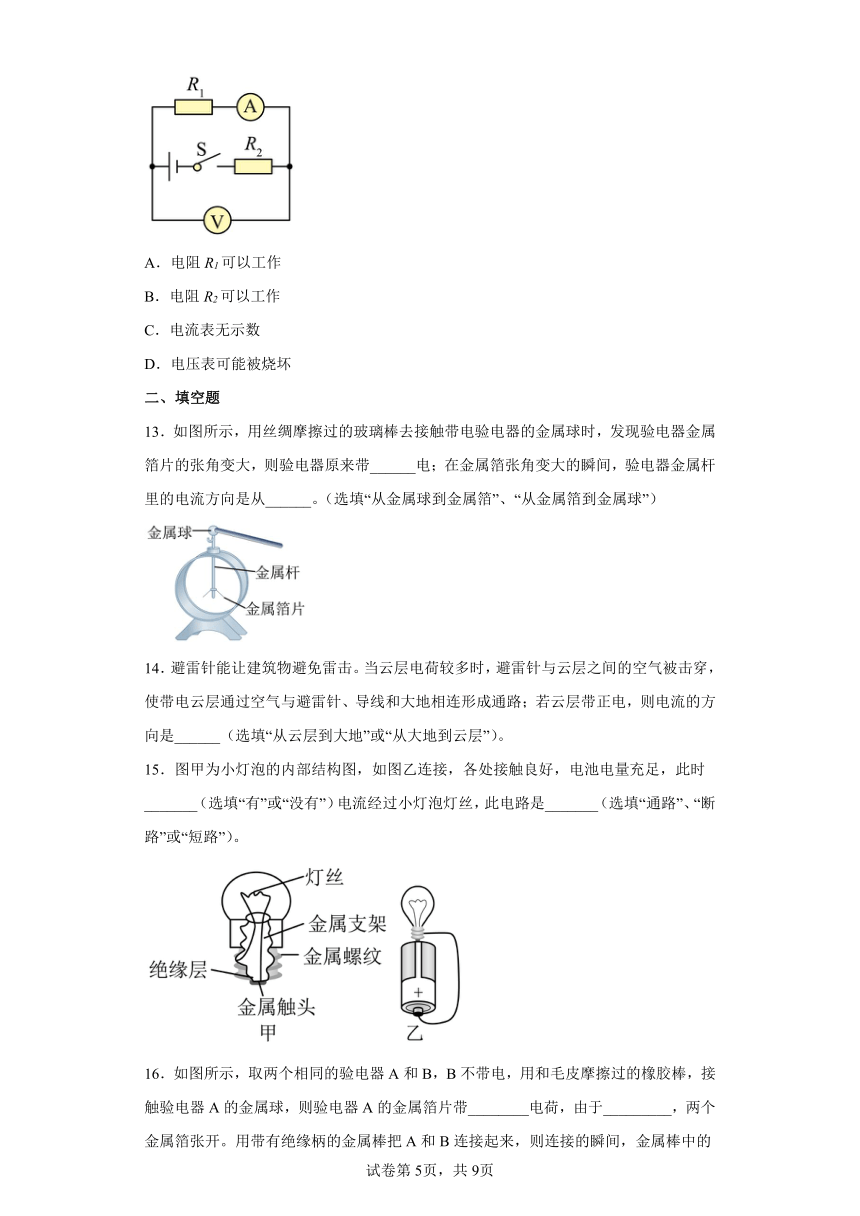

12．小明同字按照图所示的电路进行实验时，不小心将电压表和电流表的位置互换了（互换后的电路图未画出），如果闭合开关，则（　　）
A．电阻R1可以工作
B．电阻R2可以工作
C．电流表无示数
D．电压表可能被烧坏
二、填空题
13．如图所示，用丝绸摩擦过的玻璃棒去接触带电验电器的金属球时，发现验电器金属箔片的张角变大，则验电器原来带______电；在金属箔张角变大的瞬间，验电器金属杆里的电流方向是从______。（选填“从金属球到金属箔”、“从金属箔到金属球”）
14．避雷针能让建筑物避免雷击。当云层电荷较多时，避雷针与云层之间的空气被击穿，使带电云层通过空气与避雷针、导线和大地相连形成通路；若云层带正电，则电流的方向是______（选填“从云层到大地”或“从大地到云层”）。
15．图甲为小灯泡的内部结构图，如图乙连接，各处接触良好，电池电量充足，此时_______（选填“有”或“没有”）电流经过小灯泡灯丝，此电路是_______（选填“通路”、“断路”或“短路”）。
16．如图所示，取两个相同的验电器A和B，B不带电，用和毛皮摩擦过的橡胶棒，接触验电器A的金属球，则验电器A的金属箔片带________电荷，由于_________，两个金属箔张开。用带有绝缘柄的金属棒把A和B连接起来，则连接的瞬间，金属棒中的电流方向是从________（选填“A→B”或“B→A”）。
三、综合题
17．阅读《水果电池》回答题．
水果电池
物理小组的同学在活动课中，用4个大小接近的脐橙制作了水果电池．选用形状相同的4个铜片和4个铝片作为电池的电极，将每组电极中的一个铜片和一个铝片相隔约5cm的距离分别插入每个脐橙中，再将这样的4个脐橙串联，即用导线将一个脐橙上的铜片和另一个脐橙上的铝片依次连接起来如图甲所示．一同学将二极管接入接线夹A、B之间时，看到二极管发光．接着他将二极管的两个极对调后再接入A、B之间，发现二极管不再发光．
随后，小组同学们用控制变量的方法，又分别对可能影响脐橙水果电池电压的下列两个因素做了初步探究：
(1)脐橙被水平切去部分后是否影响水果电池的电压：为了便于探究，小组同学选用一个脐橙，在不改变电极铜片和铝片间距离及插入脐橙深度的情况下，用电压表先测出一个完整脐橙水果电池的电压如图乙所示，再测出被水平切掉约1/4后剩下的脐橙水果电池电压如图丙所示，又测出被水平切掉约1/2后剩下的脐橙水果电池电压，共测得3种情况下的脐橙水果电池的电压如数据表三所示．
(2)不同的电极材料是否影响水果电池的电压:同学们仍用一个脐橙，用铜片作为电池的正极，分别用外形相同的镁、铝、铁金属片作为电池的负极，使电极间距离和插入脐橙的深度相同，分别测出3组不同电极材料的脐橙水果电池的电压，如数据表四所示．
请根据上述材料，回答下列问题：
（1）如题图甲所示，在每个水果上插入铜片和铝片，用导线把这几个水果与发光二极管连接起来，二极管发光，其中插入金属片的水果相当于电路中的（填选项字母）______________
A．导线 B．电源 C．用电器 D．开关
（2）将二极管两极接线对调后，发现二极管不再发光，其原因是________（填选项字母）
A．水果电池的正负极之间已经没有电压
B．二极管是由绝缘体材料组成的
C．二极管具有单向导电性
（3）由表三和表四可知：_______（选填“脐橙大小”或“电极材料”）会影响水果电池的电压．
18．(1)小球在没有空气阻力的情况下，以一定的速度从点出发沿轨道向下运动。 如图所示，小球从点出发后，小球能达到的最高点刚好为轨道的点，小球到达点时速度_____为零（选填“是”或者“否”） 小球在点的机械能_____在点的机械能（选填“大于，等于，小于”）。
(2)如图 所示，把两种不同的金属片插入柠檬，就制成例“水果电池”。
a.水果电池把_____能转化成_____ 能。
b.为了判断水果电池的电源的正负极小红把水果电池与电压表连接在一起。结果如图，由此可知水果电池组的_____（选填“”，“”）极是电池组的正极。在图中的导线上用箭头标出电流方向。
( )
19．去年汕头防控登革热疫情期间，很多家庭使用各种工具消灭蚊子，电热驱蚊器就是一种，把电蚊香片放在驱蚊器的金属片上，驱蚊器金属片通电后发热，加热电蚊香片，会发出芬芳的气味驱赶蚊子，驱蚊器金属片通电发热的原因是_____。登革热患者的典型表现为发烧，治疗期间医生会利用冷敷等方法进行物理降温，这是通过_____改变内能，冷敷袋里装水是利用了水的_____较大。
20．在中国科技馆二层的“探索与发现”A厅， 有一件叫作“手蓄电池”的展品，如图甲是演示手握金属棒可以产生电流的实验装置，位于左侧的铁棒、铝棒和铜棒分别与检流计的正接线柱相连；位于右侧的铜棒、铝棒、铁棒分别与检流计的负接线柱相连．实验装置中六根金属棒跟检流计的线路连接方式如图乙所示．小云用该展品进行实验探究时，记录的实验数据如下表所示．请根据表中的实验数据回答下列问题：
（1）小云探究发现“手蓄电池”产生的电流方向与____________有关；
（2）小云查阅资料发现，手握不同的金属棒，检流计的指针会发生偏转是因为我们手上的汗液是电解质，握住不同的金属棒时，手上的汗液便和金属发生了化学反应，使电子在不同种类的金属之间转移，有电荷的定向移动，从而产生了电流．左手握铁棒、右手握铝棒时，由于铝的性质比铁活泼，铝比铁更容易失去电子，电子会通过导线由铝棒传递到铁棒上．左手握铁棒、右手握铜棒时，由于铁的性质比铜活泼，铁比铜更容易失去电子，电子会通过导线由铁棒传递到铜棒上．这两次电子传递方向相反，因此检流计的指针会发生方向相反的偏转．如果实验中小云左手握铝棒，右手握铜棒，你认为检流计的指针应该____________；（选填“向左偏转”或“向右偏转”）
（3）请你简单解释左、右手同时握住相同的金属棒时，检流计指针不偏转的原因是：__________________．
21．阅读下面的短文，回答问题．
1821年，德国物理学家塞贝克发现了一种奇怪的现象：把两种不同材料的导线（如铁线和铜线）与灵敏电流计串联成闭合电路，然后把铜丝和铁丝的一个连接点放在盛有冰水混合物的容器里保持低温，另一个连接点放在火焰上加热，发现灵敏电流计的指针发生了偏转，表明这时闭合电路中产生了电流．塞贝克把这种电流叫做“热电流”，把这种电路叫“热电偶电路”．
某研究小组的同学们按如图所示的电路，模拟塞贝克实验，探究了决定“热电流”大小的因素，通过实验测得了电流的大小与温差关系的一组数据：
两接点间的温差/℃ 0 1 100 200 300 500
电路中的电流/10﹣1A 0.00 0.01 0.64 1.42 2.29 4.17
请根据以上资料和数据说明回答下列问题：
（1）其它条件不变，只将铁丝换成铜丝，电路电流_____；其它条件不变，只将A 处杯中的冰水混合物换为沸水，电路电流_____；其它条件不变，移去酒精灯，将B 放入另一杯冰水混合物中，稳定后，电路电流_____．（各空格均选填“变大”、“变小”、“不变”、“变为零”）
（2）这样的热电偶实际上是一个电源，它的电能是由_____能转化而来．
（3）热电偶电路可以把温度信号换成_____信号，利用这种性质可以把热电偶做成_____（写出一种应用）．
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．B
【详解】
由实物图知，电流从电源正极流出分成两支，上面一支通过灯泡，下面一支通过灯泡和开关，两支电流汇合后回到电源负极，即：两灯并联，开关控制其中一个支路。
A．由图知，两灯泡串联，故A不符合题意；
B．由图知，两灯并联，开关控制其中一个支路，故B符合题意；
C．由图知，两灯并联，开关控制干路，故C不符合题意；
D．由图知，两灯串联，开关并联在其中一个灯泡两端，开关闭合该灯泡会被短路，故D不符合题意。
故选B。
2．C
【详解】
输出电能即是将电能转换成其它形式能，甲在消耗电能，乙既没消耗电能也没输出电能，丙将电能转化成化学能，即输出电能。
故选C。
3．C
【详解】
A．开关闭合，电动机和串联同时工作；、都闭合，电动机被短路不能工作，故A不合题意；
B．开关闭合，电动机工作，驱动扇叶送风；闭合，电动机工作驱动机内水循环，水循环和送风互不影响，故B不合题意；
C．开关闭合，电动机工作，驱动扇叶送风；再闭合开关，电动机工作，驱动机内水循环，使所送的风成为“凉风”；若断开，无论是否闭合，电动机都不能工作，故C符合题意；
D．闭合开关，电动机工作，驱动机内水循环；再闭合开关，电动机工作，驱动扇叶送风，故D不合题意。
故选C。
4．C
【详解】
第7题图
A．毛皮和橡胶摩擦后，橡胶棒得到电子，带负电。橡胶棒接触验电器A后，自由电子移动到验电器A上，验电器A的金属球带负电，故A错误；
B．验电器A的金属箔片和金属球一样也带负电，故B错误；
C．将验电器A和不带电的验电器B用金属棒相连的瞬间，自由电子从A流向B，验电器B也带负电。故C正确；
D．物理学上规定正电荷定向移动的方向为电流方向，图中自由电子从A流向B，自由电子带负电荷，因此电流方向从B流向A，故D错误。
故选C。
5．B
【详解】
AB．使用时，手机的电池将储存的化学能转化为电能，相当于电源，故A错误，B正确；
CD．在充电时，将电能转化为化学能，此时电池相当于用电器，故CD错误。
故选B。
6．B
【详解】
A．在图甲中，如果断开S，并将导线接到开关 S两端，相当于接通了电路，两盏灯串联在电路中，则L1、L2发光，故A不符合题意；
B．在图乙中，闭合S1、断开S2，此时只有灯泡接入电路中，将导线接到灯泡两端，则灯泡被短路，灯泡不发光，同时电源短路，流过电源的电流过大，会烧坏电源，故B符合题意；
C．在图乙中，闭合S1、S2，电动机和灯泡并联，将导线接到电动机两端，此时电源短路，则电动机和灯泡都不工作，故C不符合题意；
D．在图甲中，闭合S，并将导线接到L1两端L1被短路，则L1不发光，L2中有电流，L2会发光，故D不符合题意
故选B。
7．C
【详解】
A．验电器是利用同种电荷相互排斥的原理，故A错误；
B．C棒是导体，手柄D应为绝缘体，否则电荷会通过人体传出，故B错误；
C．丝绸摩擦过的玻璃棒带正电，该玻璃棒去接触验电器A时，验电器A也会带正电；用带绝缘柄的金属杆将两个验电器的金属球接触时，B验电器上自由电子向验电器A转移，负电荷移动的方向与电流方向相反，故产生的电流方向为A到B，故C正确；
D．丝绸摩擦过的玻璃棒带正电，故电子是由玻璃棒转移到丝绸，故D错误。
故选C。
8．B
【详解】
A．α粒子带正电荷，部分α粒子运动方向改变，是同种电荷相互排斥的结果，故A不符合题意；
B．电荷的定向移动形成电流，但与α粒子的散射实验无关，故B符合题意；
C．部分α粒子运动方向改变，是运动状态改变了，力是改变物体运动状态的原因，故C不符合题意；
D．α粒子穿过原子时，由于α粒子的质量比电子大得多，电子不可能使α粒子的运动方向发生明显的改变，故D不符合题意。
故选B。
9．C
【详解】
AB．由实物图可知，电流从电源的正极出发，分别流经两个灯泡，一条支路经过灯泡L1；另一条支路经过开关S2、灯泡L2，然后一起经过S1回到负极，所以两灯并联；开关S2控制L2，开关S1控制整个电路，选项中两个开关都是支路开关，故AB不符合题意；
C．开关S1控制整个电路，S2控制L2，故C符合题意；
D．开关S2控制整个电路，S1控制L1，故D不符合题意。
故选C。
10．B
【详解】
蜜蜂飞行与空气摩擦产生静电，且蜜蜂在飞行中可以吸引带正电的花粉，根据异种电荷相互吸引，故蜜蜂带负电；蜜蜂带负电的原因是：蜜蜂飞行与空气摩擦，空气中的一些电子转移到蜜蜂身上，蜜蜂得到电子而带负电，空气因失去电子带正电，故ACD不符合题意，B符合题意。
故选B。
11．A
【详解】
AD．电荷的定向移动形成电流，电路中有电流时，就一定有电压，因为电压是产生电流的原因。故A正确，D错误；
B．要得到电流，必须满足两个条件：有电压，通路状态。电路状态不明确，有无电流无法判断。故B错误；
C．导体中有大量的自由电荷，构成通路，还需要有电压，导体中才会有电流，故C错误。
故选A。
12．B
【详解】
如果将电压表和电流表的位置互换，得到的电路图如下图所示；那么开关闭合后，电流从电源正极流出，流过电流表，流过电阻R2，流过开关，最后回负极；因为电压表相当于断路，所以没有电流流过电阻R1，电阻R1没有工作，电阻R2有在工作，电流表有示数，流过电压表的电流很小，电压表不会被烧坏。
故选B。
13． 正 从金属球到金属箔
【详解】
[1]验电器金属箔片的张角变大，说明验电器所带的电荷和玻璃棒所带电性相同，没有发生中和现象，因为和丝绸摩擦过的玻璃棒带正电，所以验电器也带正电，并且验电器所带正电比玻璃棒少，当用玻璃棒去接触带电验电器的金属球时，验电器所带正电更多了，因此张角变大。
[2]验电器所带正电更多是因为又失去了一些电子，故电子的转移方向是从金属箔到金属球，而电子带负电，移动方向和电流方向恰好相反，因此，电流方向是从金属球到金属箔。
14．从云层到大地
【详解】
避雷针与云层之间的空气被击穿，使带电云层通过空气与避雷针、导线和大地相连形成通路，此时空气是导体，云层与大地之间的电压很大；若云层带正电，大地中的负电荷（电子）转移到云层上，则电流的方向是从云层到大地。
15． 有 通路
【详解】
[1][2]电流从电源正极出发经过导线到小灯泡的金属螺纹壳，经过小灯泡的金属螺纹壳流过小灯泡灯丝又回到负极，所以，有电流经过小灯泡灯丝，该电路状态是通路。
16． 负 同种电荷相互排斥 B→A
【详解】
[1][2]毛皮摩擦过的橡胶棒，带负电，那么与此橡胶棒接触的验电器A的金属箔也带负电荷。由于金属箔带上了同种电荷，而同种电荷相互排斥，所以两金属箔张开一定角度。
[3]有金属棒将验电器A和B连接起来，则A中的负电荷通过金属棒向B移动，而电流方向为正电荷定向移动的方向，所以金属棒中的电流方向是从B到A。
17． B C 电极材料
【详解】
(1)要使用电器工作,电路中必须要有电源,水果能使二极管发光,说明在这个的电路中水果能提供电压,所以水果相当于电源.
(2)二极管接线对调,其两端仍存在电压,没有电流只能是二极管的特殊特点--单向导电性造成的;
(2)脐橙被水平切去部分后是否影响水果电池的电压,由表一中可以看出,三次切去部分不同,但电压相同,所以脐橙大小并不会影响电压.而同学们仍用一个脐橙,以铜为正极,分别用外形相同的镁、铝、铁金属片作为电池的负极,得到的电压值不同.
因此，本题正确答案是:(1)B;(2)C;(3)电极材料.
【点睛】
(1)水果中有化学能,可转化为电能,再通过二极管转化为光能.
(2)二极管具有单向导电性,其两端即使有电压,接线反了仍没电流通过;
(3)因素改变并没有引起结论改变,表明它们不存因果关系;反之,则存在;
18． 是 等于 化学 电 见解析
【详解】
(1)[1] )小球从A点静止释放，由于不计空气阻力和摩擦，没有机械能的损失，所以小球到达C点时速度是0；
[2] 据图可知，由于不计空气阻力和摩擦，机械能是守恒的，所以小球经过A点时的机械能是等于其在C点的机械能的；
(2) a．[3][4]水果电池把化学能转化成电能；
b．[5][6]由图知，水果电池的A极为电源正极，用箭头标出电流方向如图所示：
。
19． 电流热效应 热传递 比热容
【详解】
[1]电热灭蚊器是利用电流的热效应来工作的，即电流通过电加热器时会产生一定的热量，使置于其上的药片的有效药剂挥发至室内的空间中，达到驱蚊灭蚊之功效；
[2][3]冷敷等方法进行物理降温，是因为发烧病人体温高，与水之间有温度差，这是通过热传递改变内能的，利用了水的比热容较大的特性。
20． 金属种类 向左偏转 不发生化学反应，没有电荷发生定向移动．
【详解】
试题分析：当两手握不同的金属棒时，手上的汗液便和金属发生了化学反应，使电子在不同种类的金属之间转移，有电荷的定向移动，从而产生了电流．由于不同金属的活泼程度不同，越活泼的金属容易失去电子，所以形成电流的方向由手握金属的种类决定；
如果左手握铝棒，右手握铜棒，由于铝更活泼，所以电子在导线中由左手传向右手，与最后一次的电流方向相同，会向左偏转；
左、右手同时握住相同的金属棒时，同种金属的活泼程度一样，所以失去电子的情况一样，电荷不会发生定向转移，即不会产生电流，指针当然不会偏转．
所以：（1）“手蓄电池”产生的电流方向与金属种类有关；
（2）实验中小云左手握铝棒，右手握铜棒，你认为检流计的指针应该向左偏转；
（3）左、右手同时握住相同的金属棒时，检流计指针不偏转的原因是：同种金属的活泼程度一样，所以失去电子的情况一样，电荷不会发生定向转移，即不会产生电流，指针当然不会偏转．
答案： (1). 金属种类 (2). 向左偏转 (3). 不发生化学反应，没有电荷发生定向移动．
21． （1）变为零 变小 变为零 （2）内 （3）电 温度计（合理即可）
【详解】
（1）其它条件不变，将铁丝换成铜丝，这样相互连接的材料相同，电路中不会有电流，因此电路中的电流将变为零；其它条件不变，只将A 处杯中的冰水混合物换为沸水，则AB两处的温度差减小，电流变小；其它条件不变，移去酒精灯，将B放人另一杯冰水混合物中，则AB两端没有温度差，电流变为零；（2）要产生热电流，必须存在温度差，说明热电偶是将内能转化为电能的装置；（3）根据热电流的特点及产生条件可知，电流的大小直接反映了两接点间温度差的大小，因此，我们可以从中得到启示：可将电流表改装成温度计，控制两接点中的一个点的温度不变，将另一个点的温度作为被测温度，即可通过电表反映出其温度值的大小．即其可行的应用为：可制成温度计．故答案为（1）变为零；变小；变为零；（2）内；（3）电；温度计．
