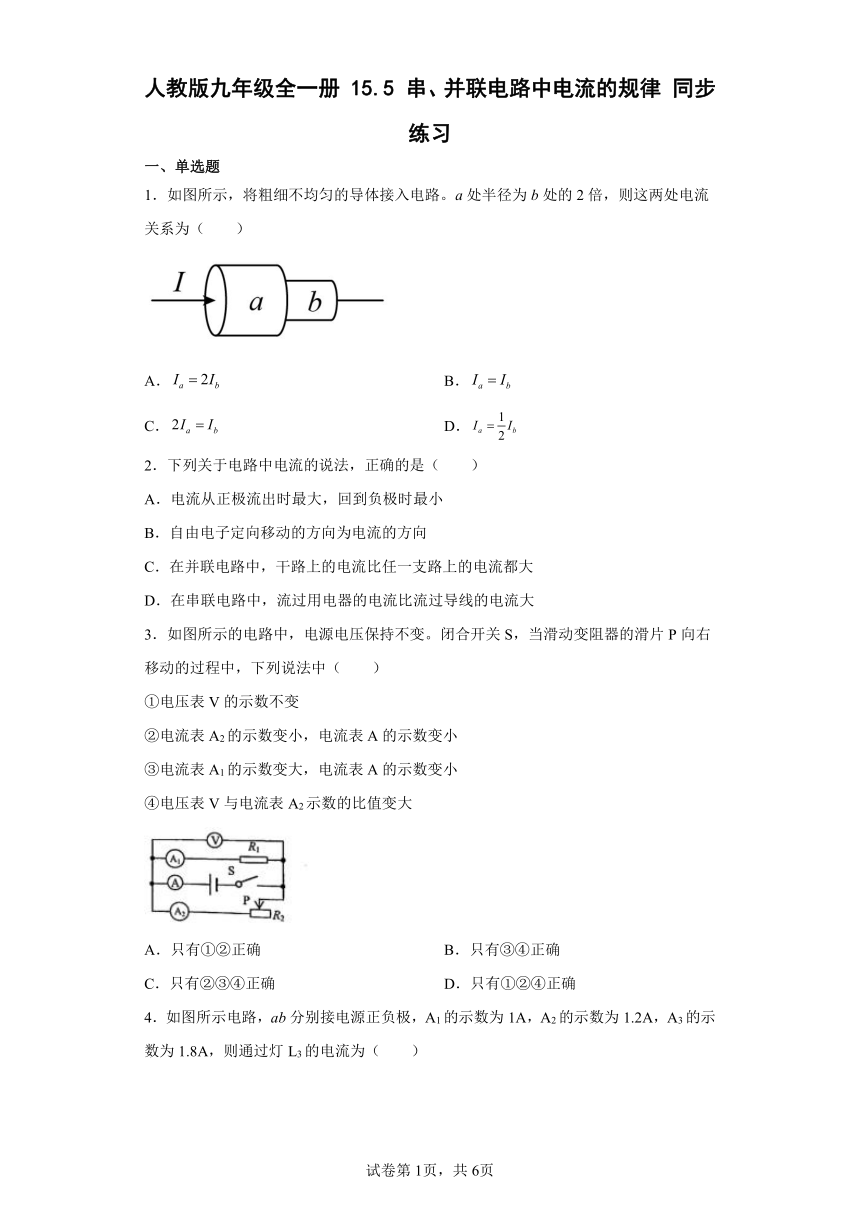

人教版九年级全一册 15.5 串、并联电路中电流的规律 同步练习
一、单选题
1．如图所示，将粗细不均匀的导体接入电路。a处半径为b处的2倍，则这两处电流关系为（　　）
A． B．
C． D．
2．下列关于电路中电流的说法，正确的是（　　）
A．电流从正极流出时最大，回到负极时最小
B．自由电子定向移动的方向为电流的方向
C．在并联电路中，干路上的电流比任一支路上的电流都大
D．在串联电路中，流过用电器的电流比流过导线的电流大
3．如图所示的电路中，电源电压保持不变。闭合开关S，当滑动变阻器的滑片P向右移动的过程中，下列说法中（　　）
①电压表V的示数不变
②电流表A2的示数变小，电流表A的示数变小
③电流表A1的示数变大，电流表A的示数变小
④电压表V与电流表A2示数的比值变大
A．只有①②正确 B．只有③④正确
C．只有②③④正确 D．只有①②④正确

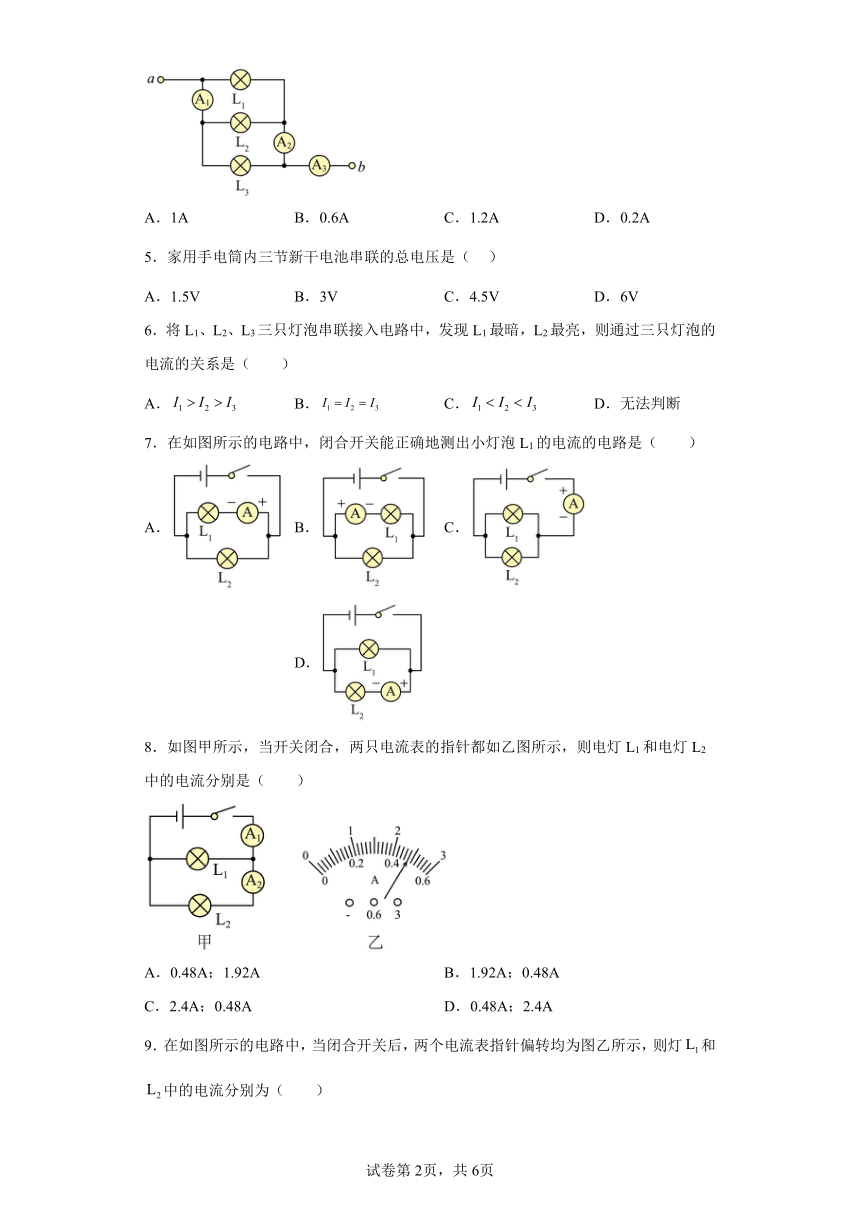

4．如图所示电路，ab分别接电源正负极，A1的示数为1A，A2的示数为1.2A，A3的示数为1.8A，则通过灯L3的电流为（　　）
A．1A B．0.6A C．1.2A D．0.2A
5．家用手电筒内三节新干电池串联的总电压是（ ）
A．1.5V B．3V C．4.5V D．6V
6．将L1、L2、L3三只灯泡串联接入电路中，发现L1最暗，L2最亮，则通过三只灯泡的电流的关系是（　　）
A． B． C． D．无法判断
7．在如图所示的电路中，闭合开关能正确地测出小灯泡L1的电流的电路是（　　）
A． B． C． D．
8．如图甲所示，当开关闭合，两只电流表的指针都如乙图所示，则电灯L1和电灯L2中的电流分别是（　　）
A．0.48A；1.92A B．1.92A；0.48A
C．2.4A；0.48A D．0.48A；2.4A

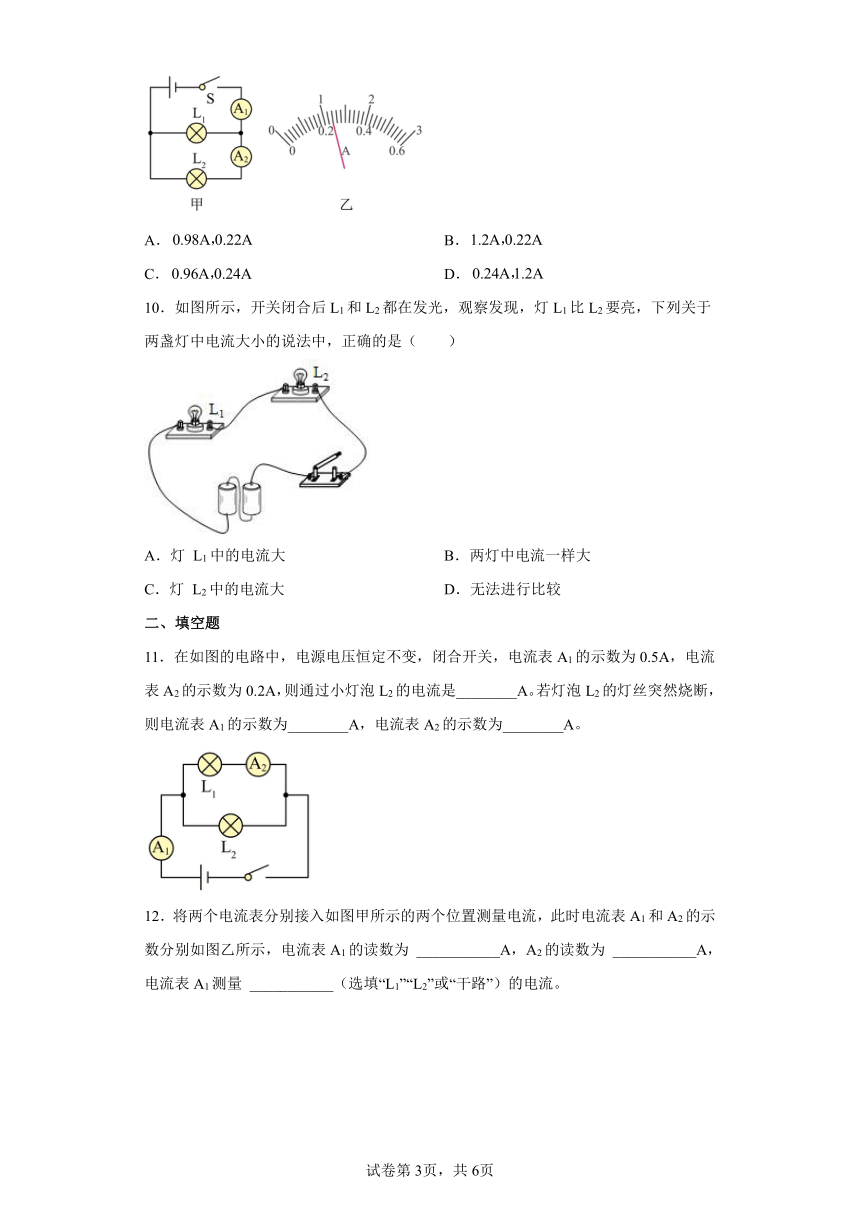

9．在如图所示的电路中，当闭合开关后，两个电流表指针偏转均为图乙所示，则灯和中的电流分别为（　　）
A． B．
C． D．
10．如图所示，开关闭合后L1和L2都在发光，观察发现，灯L1比L2要亮，下列关于两盏灯中电流大小的说法中，正确的是（　　）
A．灯 L1中的电流大 B．两灯中电流一样大
C．灯 L2中的电流大 D．无法进行比较
二、填空题
11．在如图的电路中，电源电压恒定不变，闭合开关，电流表A1的示数为0.5A，电流表A2的示数为0.2A，则通过小灯泡L2的电流是________A。若灯泡L2的灯丝突然烧断，则电流表A1的示数为________A，电流表A2的示数为________A。

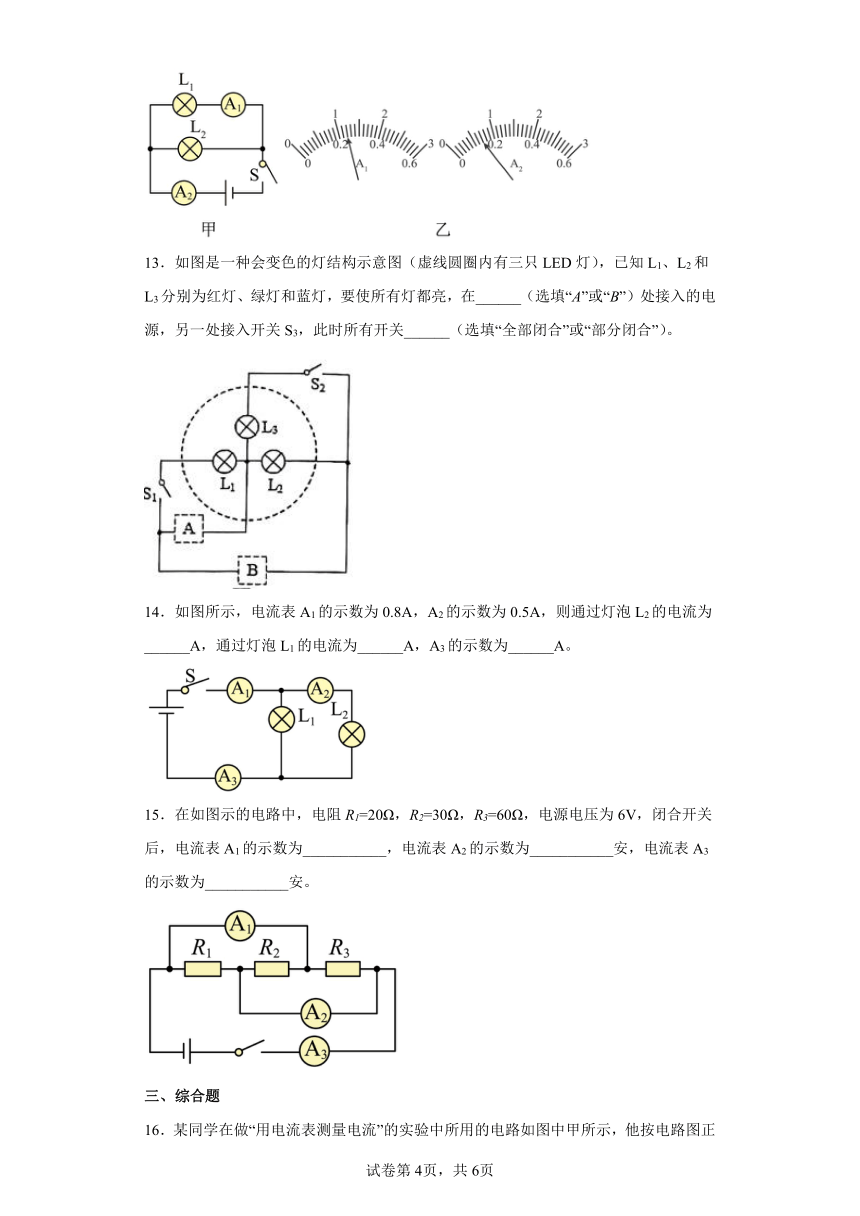

12．将两个电流表分别接入如图甲所示的两个位置测量电流，此时电流表A1和A2的示数分别如图乙所示，电流表A1的读数为 ___________A，A2的读数为 ___________A，电流表A1测量 ___________（选填“L1”“L2”或“干路”）的电流。
13．如图是一种会变色的灯结构示意图（虚线圆圈内有三只LED灯），已知L1、L2和L3分别为红灯、绿灯和蓝灯，要使所有灯都亮，在______（选填“A”或“B”）处接入的电源，另一处接入开关S3，此时所有开关______（选填“全部闭合”或“部分闭合”）。
14．如图所示，电流表A1的示数为0.8A，A2的示数为0.5A，则通过灯泡L2的电流为______A，通过灯泡L1的电流为______A，A3的示数为______A。
15．在如图示的电路中，电阻R1=20Ω，R2=30Ω，R3=60Ω，电源电压为6V，闭合开关后，电流表A1的示数为___________，电流表A2的示数为___________安，电流表A3的示数为___________安。
三、综合题

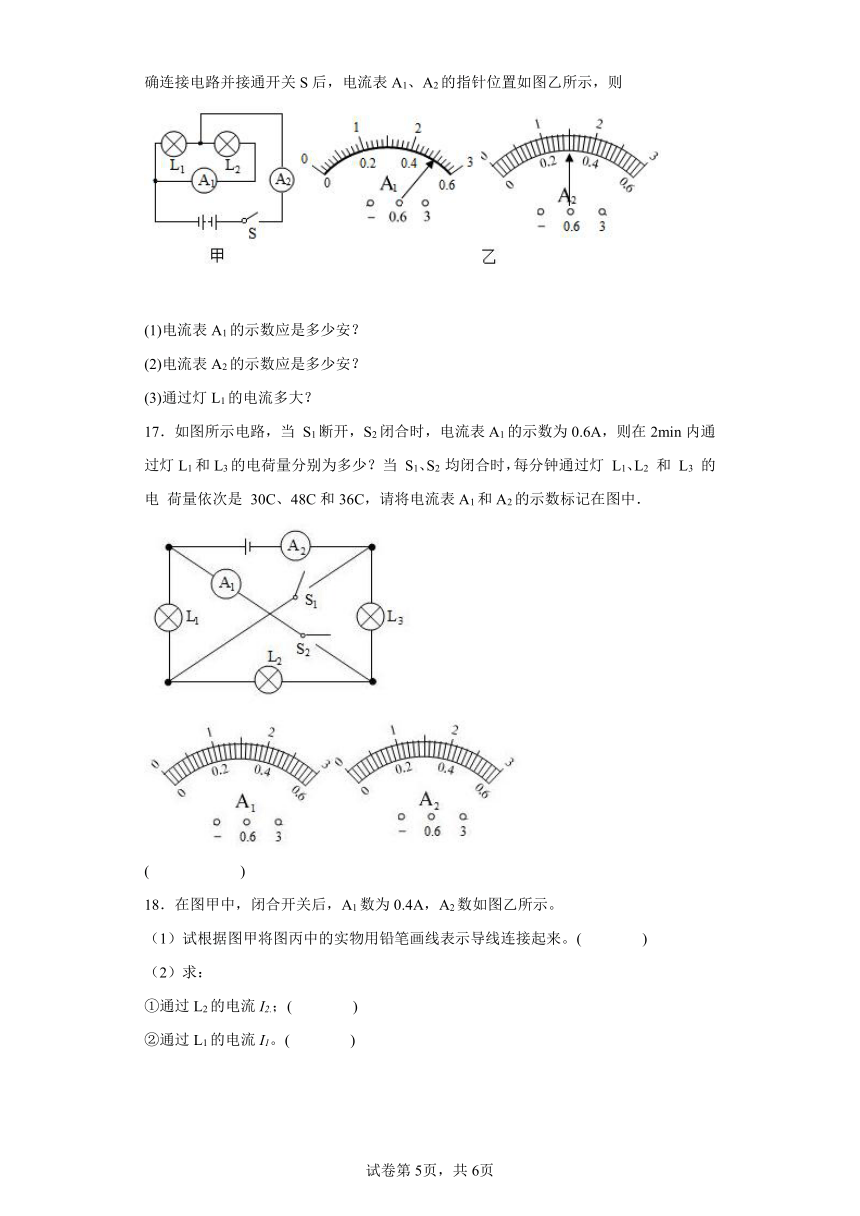

16．某同学在做“用电流表测量电流”的实验中所用的电路如图中甲所示，他按电路图正确连接电路并接通开关S后，电流表A1、A2的指针位置如图乙所示，则
(1)电流表A1的示数应是多少安？
(2)电流表A2的示数应是多少安？
(3)通过灯L1的电流多大？
17．如图所示电路，当 S1断开，S2闭合时，电流表A1的示数为0.6A，则在2min内通过灯L1和L3的电荷量分别为多少？当 S1、S2 均闭合时，每分钟通过灯 L1、L2 和 L3 的电 荷量依次是 30C、48C和36C，请将电流表A1和A2的示数标记在图中．
( )
18．在图甲中，闭合开关后，A1数为0.4A，A2数如图乙所示。
（1）试根据图甲将图丙中的实物用铅笔画线表示导线连接起来。( )
（2）求：
①通过L2的电流I2.；( )
②通过L1的电流I1。( )
19．综合作图﹣﹣小雨房间的灯：
小雨的房间里的电路工作情况：S为房间电路总开关．闭合开关S1，两盏吊灯L1，L2都亮；闭合开关S2，壁灯L3和床头灯L4只有一个会亮；旁边的S3为单刀双掷开关，S3拨到a处时壁灯L3亮，且可以有S4控制它有两个同亮度，拨到b处床头L4灯亮，且床头灯亮度可调．
现在给你：电源、开关4个，单刀双掷开关1个，滑动变阻器1个，定值电阻1个，电灯4盏，导线若干．
请你在方框中画出电路图．
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．B
【详解】
由图可知，粗细不同的两段导体串联在电路中，通过的电流处处相同。
故选B。
2．C
【详解】
A．电流的方向是在电源外部从正极流向负极，在内部是从负极流向正极，大小不变，故A错误；
B．物理学中，将正电荷定向移动方向规定为电流方向，故B错误；
C．在并联电路中，干路上的电流比任一支路上的电流都大，故C正确；
D．在串联电路中，流过用电器的电流与流过导线的电流相等，故D错误。
故选C。
3．D
【详解】
由电路图可知，R1与R2并联，电流表A测干路电流，电流表A1测R1支路的电流，电流表A2测R2支路的电流，电压表V测电源两端的电压。
因电源电压保持不变，所以滑片移动时，电压表V的示数不变，故①正确；
当滑动变阻器的滑片P向右移动的过程中，接入电路中的电阻变大，由I=可知，通过R2的电流变小，即电流表A2的示数变小，因并联电路中干路电流等于各支路电流之和，所以干路电流变小，即电流表A的示数变小，故②正确；
因并联电路中各支路独立工作、互不影响，所以滑片移动时通过R1的电流不变，即电流表A1的示数不变，故③错误；
则电压表V与电流表A2示数的比值为R2的阻值，滑片向右移动，电阻变大，电压表V与电流表A2示数的比值变大，故④正确；
综上可知，①②④正确。
故选D。
4．B
【详解】
由电路图可知，三个灯泡并联，电流表A1测流过灯L2、L3中的电流，电流表A2测灯L1和L2的电流，电流表A3测通过灯L1、L2、L3的电流；由并联电路的特点求出流过各灯泡的电流。电流表A1测流过灯L2、L3中的电流，则
IL2+IL3=1A①
电流表A2测灯L1和L2的电流，则
IL1+IL2=1.2A②
电流表A3测灯L1、L2、L3的电流，则
I3=IL1+IL2+IL3=1.8A③
③-②可得
IL3=1.8A-1.2A=0.6A
通过灯L3的电流为0.6A。
故选B。
5．C
【详解】
因一节干电池的电压是1.5V，并且干电池串联的总电压等于等于各电池的电压之和，所以3节新干电池串联的总电压：U=3×1.5V=4.5V.
6．B
【详解】
根据串联电路电流的规律，在串联电路中电流强度处处相等，所以，灯泡的亮度与实际功率有关。
故选B。
7．A
【详解】
A．由电路图可知，两灯并联，电流表与灯泡L1串联在支路中，且电流从正接线柱流入，负接线柱流出，能正确地测出小灯泡L1的电流，故A符合题意；
B．由电路图可知，两灯并联，电流表与灯泡L1串联在支路中，但电流从负接线柱流入，不能正确地测出小灯泡L1的电流，故B不符合题意；
C．由电路图可知，两灯并联，电流表安装在干路中，不能正确地测出小灯泡L1的电流，故C不符合题意；
D．由电路图可知，两灯并联，电流表与灯泡L2串联在支路中，能正确地测出小灯泡L2的电流，但不能正确地测出小灯泡L1的电流，故D不符合题意。
故选A。
8．B
【详解】
由电路图可知，两灯泡并联，电流表A1测干路电流，电流表A2测L2支路电流，因为并联电路中干路电流等于各支路电流之和，则电流表A1示数应大于A2示数，而两个电流表的指针在同一个位置，所以，干路电流表A1的量程为0~3A，分度值为0.1A，干路电流
L2支路电流表A2的量程为0~0.6A，分度值为0.02A，通过L2的电流
则通过L1的电流
故ACD不符合题意，B符合题意。
故选B。
9．C
【详解】
由图甲得。两灯泡并联，电流表A1测量干路电流，电流表A2测量灯泡L2电流，由图乙得，两电流表的指针指在同一位置，说明电流表A1的量程为0~3A，分度值为0.1A，读数为1.2A；电流表A2的量程为0~0.6A，分度值为0.02A，读数为0.24A，灯的电流为
灯的电流为0.24A，故ABD不符合题意，C符合题意。
故选C。
10．B
【详解】
由图可知，两灯泡串联，串联电路中，各处电流都相等，所以通过L1、L2的电流一样大，故ACD错误，B正确。
故选B。
11． 0.3 0.2 0.2
【详解】
[1]两灯泡并联，通过小灯泡L2的电流是
[2]若灯泡L2的灯丝突然烧断，灯泡L1两端的电压不变，电阻不变，故电流不变，故A1的示数不变，为0.2A。
[3] 若灯泡L2的灯丝突然烧断，只有灯泡L1接入，两个电流表都测量灯泡L1的电流，故电流表的示数为0.2A。
12． 0.24 0.7 L1
【详解】
[1][2][3]由电路图可知，两灯泡并联，电流表A1测L1支路的电流，电流表A2测干路电流，因并联电路中干路电流等于各支路电流之和，且电流表A2偏转的角度比A1小，所以，电流表A1的量程为0～0.6A，分度值为0.02A，示数I1=0.24A，电流表A2的量程为0～3A，分度值为0.1A，示数I=0.7A。
13． A 全部闭合
【详解】
[1]要使所有灯都亮，则需要在A处添加电源，B处添加开关，这样三个灯泡都并联，都能正常发光，若B处添加电源，A处添加开关，则灯泡L1被短路，故只能在A处添加电源。
[2]此时所有开关全部闭合，才有电流经过所有的灯泡，所有的灯泡正常发光。
14． 0.5 0.3 0.8
【详解】
[1]由电路图可知，L1与L2是并联，A1测干路电流，A2测L2的电流，A3测干路电流，已知电流表A2示数为0.5A，则通过L2的电流为0.5A。
[2][3]由于A1、A3都串联在干路上，则A1、A3都测干路电流，已知电流表A1示数为0.8A，则A3的示数为0.8A。根据并联电路干路电流等于各支路电流之和可得，通过L1的电流为
I1=I-I2=0.8A-0.5A=0.3A
15． 0.3 0.5 0.6
【详解】
[1][2][3]去掉R1后，电阻R2、R3中仍有电流通过，说明R1与R2、R3是并联的；去掉R2后，电阻R1、R3中仍有电流通过，说明R2与R1、R3是并联的；去掉R3后，电阻R1、R2中仍有电流通过，说明R3与R1、R2是并联的，所以电阻R1、R2、R3组成并联电路。从电路图可知，电流表A1在电阻R2、R3的干路上，测量的是电阻R2、R3的电流之和，电流表A2在电阻R1、R2的干路上，测量的是电阻R1、R2中的电流之和，电流表A3在电阻R1、R2、R3的干路上，测量的是电阻R1、R2、R3的电流之和。根据并联电路电压的规律，并联电路中各支路两端电压相等，可知三电阻两端的电压都等于电源电压U=6V，由欧姆定律得电阻R1中的电流为
电阻R2中的电流为
电阻R3中的电流为
所以电流表A1的示数为
电流表A2的求数为
电流表A3的求数为
16．(1)0.5A；(2)1.5A；(3)1.0A
【详解】
解：(1)(2)(3)两个电阻是并联关系，A1测R2中的电流，A1测干路中的电流。因干路中的电流等于各支路电流之和，则A2的读数应比A1的读数大，而A1的指针偏转角度比A2的大，说明A1的量程为0～0.6A，A2的量程为0～3A，所以A1的读数为0.5A，A2的读数为1.5A。通过灯L1的电流等于两电表示数之差为
1.5A-0.5A=1A
17．0C；72C；
【详解】
当S1断开，S2闭合时，灯L1、L2被短路，电路中只有L3，由于L1被短路，通过L1的电流I1=0A，在2min内通过灯L1的电荷量Q1=0C；
电流表A1的示数为0.6A，即通过L3的电流I3=0.6A，在2min内通过灯L3的电荷量
Q3=I3t=0.6A×120s=72C；
当S1、S2均闭合时，三灯并联，电流表A1测量通过L2、L3的电流之和、电流表A2测量干路电流，
通过三个灯泡的电流
I1′==0.5A，
I2′==0.8A，
I3′==0.6A，
电流表A1的示数
IA1′=I2′+I3′=0.8A+0.6A=1.4A，
电流表A2的示数
IA2′=I1′+I2′+I3′=0.5A+0.8A+0.6A=1.9A，
电流表A1、A2的示数如图所示：
18． 0.26A 0.14A
【详解】
（1）[1]由图甲知道，两灯并联，开关在干路上，电流表A2测L2电流，A1测量干路的电流，示数为0.4A，即I=0.4A，所以A1应选择小量程；根据并联电路电流的特点知道，A1的示数大于A2的示数，所以A2也应选择小量程，由此可知，连接实物图如下图
（2）①[2]A2选择小量程测量L2的电流，分度值是0.02A，由图乙知道，其示数是0.26A，即
I2=0.26A
（3）②[3]根据并联电路电流的特点，干路的电流等于各支路的电流之和，通过L1的电流
I1=I﹣I2=0.4A﹣0.26A=0.14A
19．
【详解】
S为房间电路总开关，则S接在干路中；闭合开关S1，两盏吊灯L1，L2都亮，则S1同时控制L1，L2，L1，L2是并联在电路中的；闭合开关S2，壁灯L3和床头灯L4只有一个会亮，这说明L3和床头灯L4是并联的，S2与L3、L4其中的一个是相连接的；S3为单刀双掷开关，S3拨到a处时壁灯L3亮，且可以有S4控制它有两个同亮度，这说明S4控的断开与闭合能改变这条支路的电流，所以电路中需要一个电阻，S4与该电阻是并联在一起的；S3拨到b处床头L4灯亮，且床头灯亮度可调，说明滑动变阻器与L4是串联在一起的；
电路图如图所示：
【点睛】解决本题的关键是会根据要求判断电路元件的连接方式和设计出正确的电路，会用元件符号画出正确的电路图．
