人教版九年级全一册15.5串、并联电路中电流的规律同步练习（有解析）

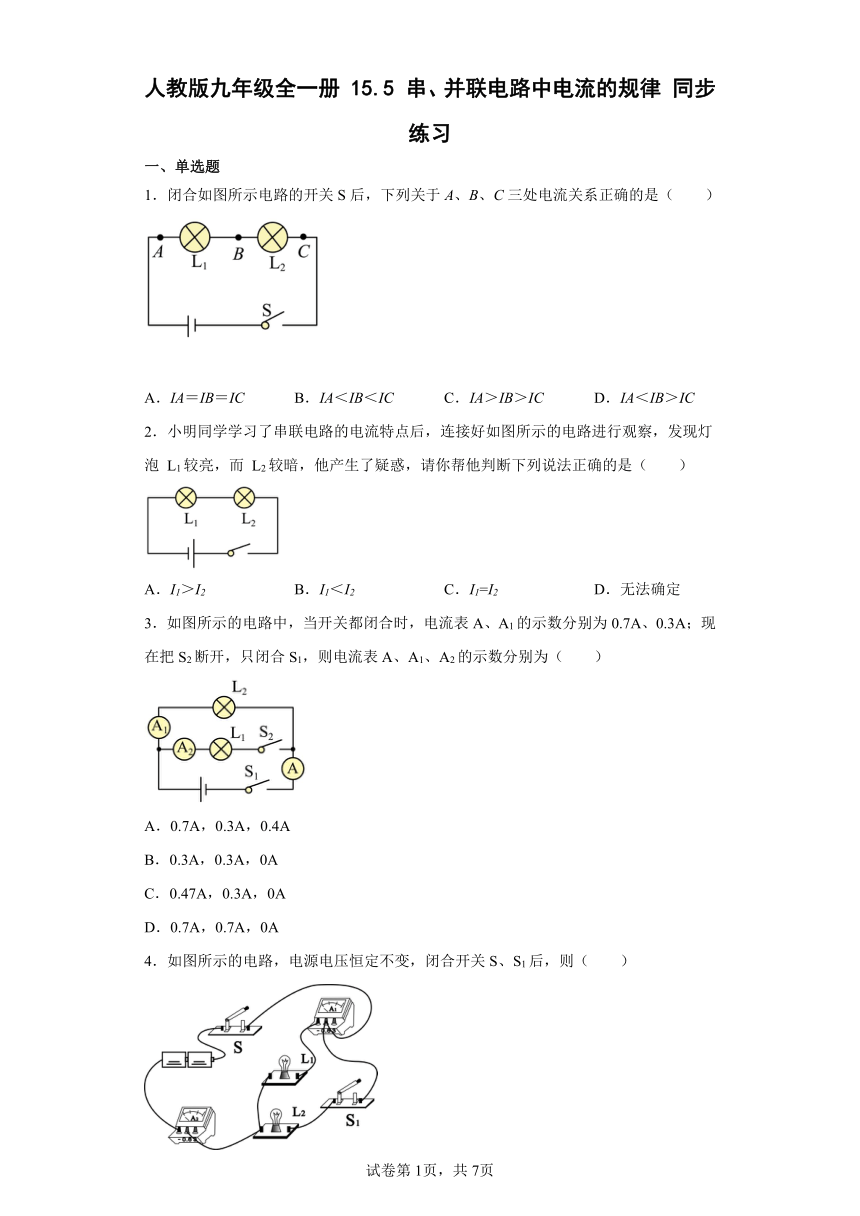

人教版九年级全一册 15.5 串、并联电路中电流的规律 同步练习
一、单选题
1．闭合如图所示电路的开关S后，下列关于A、B、C三处电流关系正确的是（　　）
A．IA＝IB＝IC B．IA＜IB＜IC C．IA＞IB＞IC D．IA＜IB＞IC
2．小明同学学习了串联电路的电流特点后，连接好如图所示的电路进行观察，发现灯泡 L1较亮，而 L2较暗，他产生了疑惑，请你帮他判断下列说法正确的是（　　）
A．I1＞I2 B．I1＜I2 C．I1=I2 D．无法确定
3．如图所示的电路中，当开关都闭合时，电流表A、A1的示数分别为0.7A、0.3A；现在把S2断开，只闭合S1，则电流表A、A1、A2的示数分别为（　　）
A．0.7A，0.3A，0.4A
B．0.3A，0.3A，0A
C．0.47A，0.3A，0A
D．0.7A，0.7A，0A
4．如图所示的电路，电源电压恒定不变，闭合开关S、S1后，则（　　）
A．灯L1、L2串联
B．电流表A1测干路的电流
C．电流表A2测灯L2的电流
D．电流表A1的示数比A2的示数小
5．如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏转如图一所示，则通过灯泡L1、L2的电流分别为（　　）
A．0.3A，1.5A B．0.3A，1.2A C．1.2A，1.5A D．1.2A，0.3A
6．在如图甲所示的电路中，当闭合开关后，两个电流表指针偏转均为图乙所示，则电阻和中的电流分别为（　　）
A．1.2A，0.22A B．0.98A，0.22A
C．0.96A，0.24A D．0.24A，1.2A
7．在“探究串、并联电路的电流关系”的实验中，小月连接了如图所示的电路。闭合开关，甲电流表的示数为0.5A，乙电流表的示数为0.2A，则下列判断中正确的是（　　）
A．通过灯L1的电流为0.3A B．通过开关的电流为0.7A
C．通过灯L2的电流为0.5A D．通过灯L2的电流为0.3A

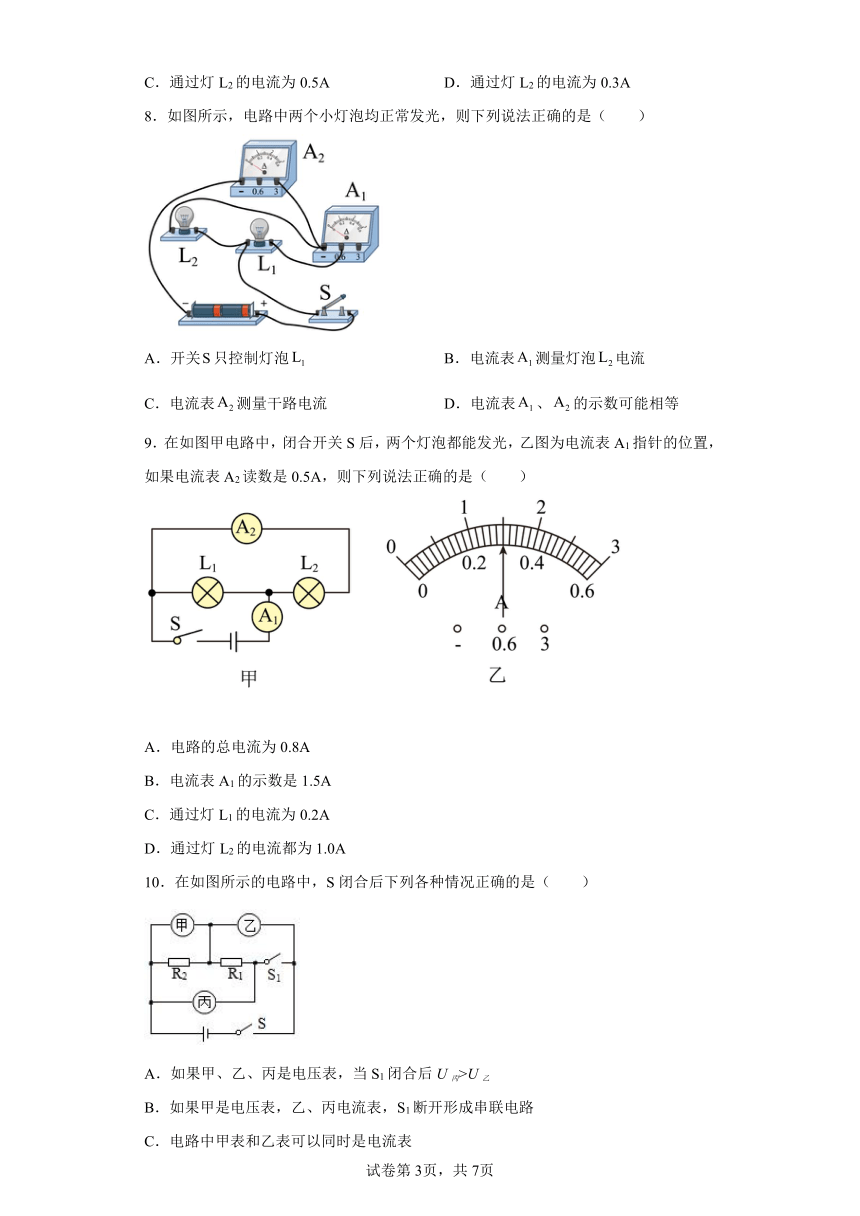

8．如图所示，电路中两个小灯泡均正常发光，则下列说法正确的是（　　）
A．开关只控制灯泡 B．电流表测量灯泡电流
C．电流表测量干路电流 D．电流表、的示数可能相等
9．在如图甲电路中，闭合开关S后，两个灯泡都能发光，乙图为电流表A1指针的位置，如果电流表A2读数是0.5A，则下列说法正确的是（　　）
A．电路的总电流为0.8A
B．电流表A1的示数是1.5A
C．通过灯L1的电流为0.2A
D．通过灯L2的电流都为1.0A
10．在如图所示的电路中，S闭合后下列各种情况正确的是（　　）
A．如果甲、乙、丙是电压表，当S1闭合后U丙>U乙
B．如果甲是电压表，乙、丙电流表，S1断开形成串联电路
C．电路中甲表和乙表可以同时是电流表
D．如果电路是并联电路，则乙表的示数小于丙表的示数
二、填空题

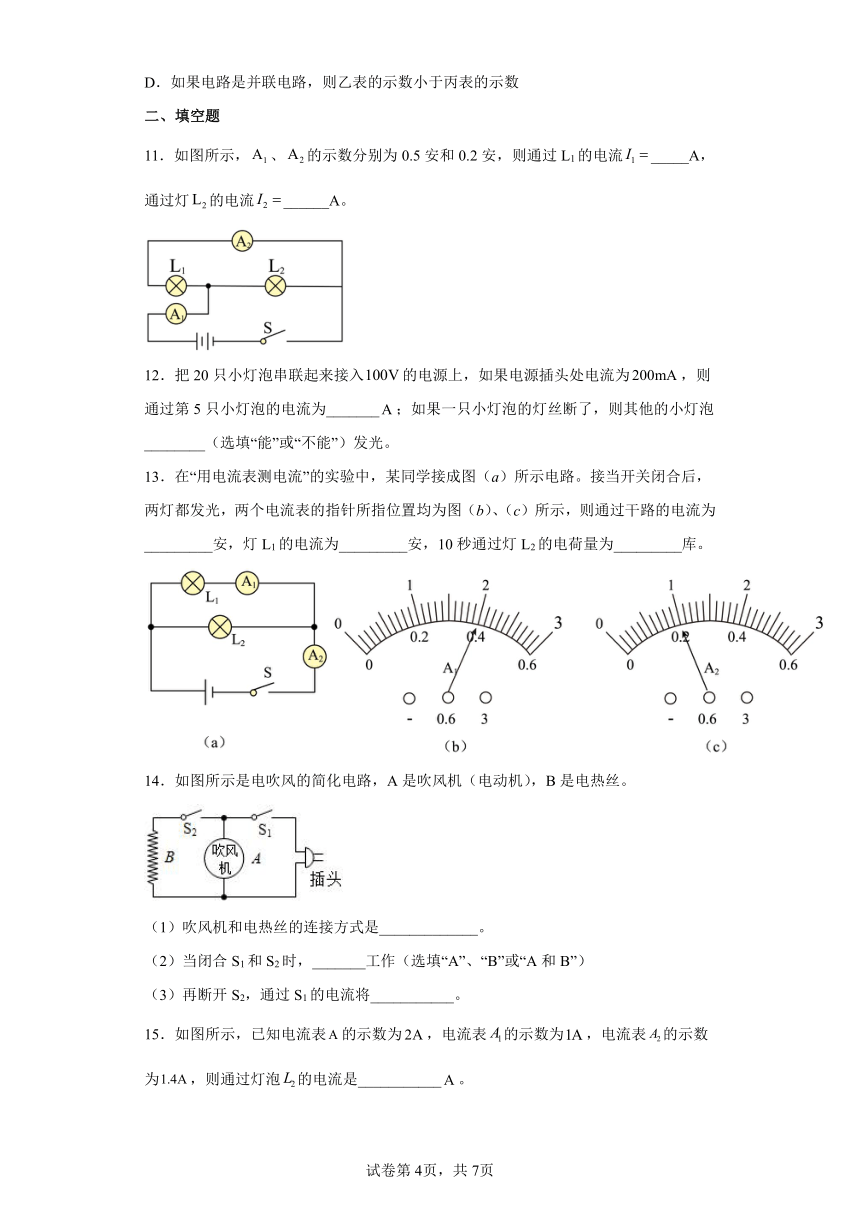

11．如图所示，、的示数分别为0.5安和0.2安，则通过L1的电流_____A，通过灯的电流______A。
12．把20只小灯泡串联起来接入的电源上，如果电源插头处电流为，则通过第5只小灯泡的电流为_______；如果一只小灯泡的灯丝断了，则其他的小灯泡________（选填“能”或“不能”）发光。
13．在“用电流表测电流”的实验中，某同学接成图（a）所示电路。接当开关闭合后，两灯都发光，两个电流表的指针所指位置均为图（b）、（c）所示，则通过干路的电流为_________安，灯L1的电流为_________安，10秒通过灯L2的电荷量为_________库。
14．如图所示是电吹风的简化电路，A是吹风机（电动机），B是电热丝。
（1）吹风机和电热丝的连接方式是_____________。
（2）当闭合S1和S2时，_______工作（选填“A”、“B”或“A和B”）
（3）再断开S2，通过S1的电流将___________。
15．如图所示，已知电流表的示数为，电流表的示数为，电流表的示数为，则通过灯泡的电流是___________。
三、综合题

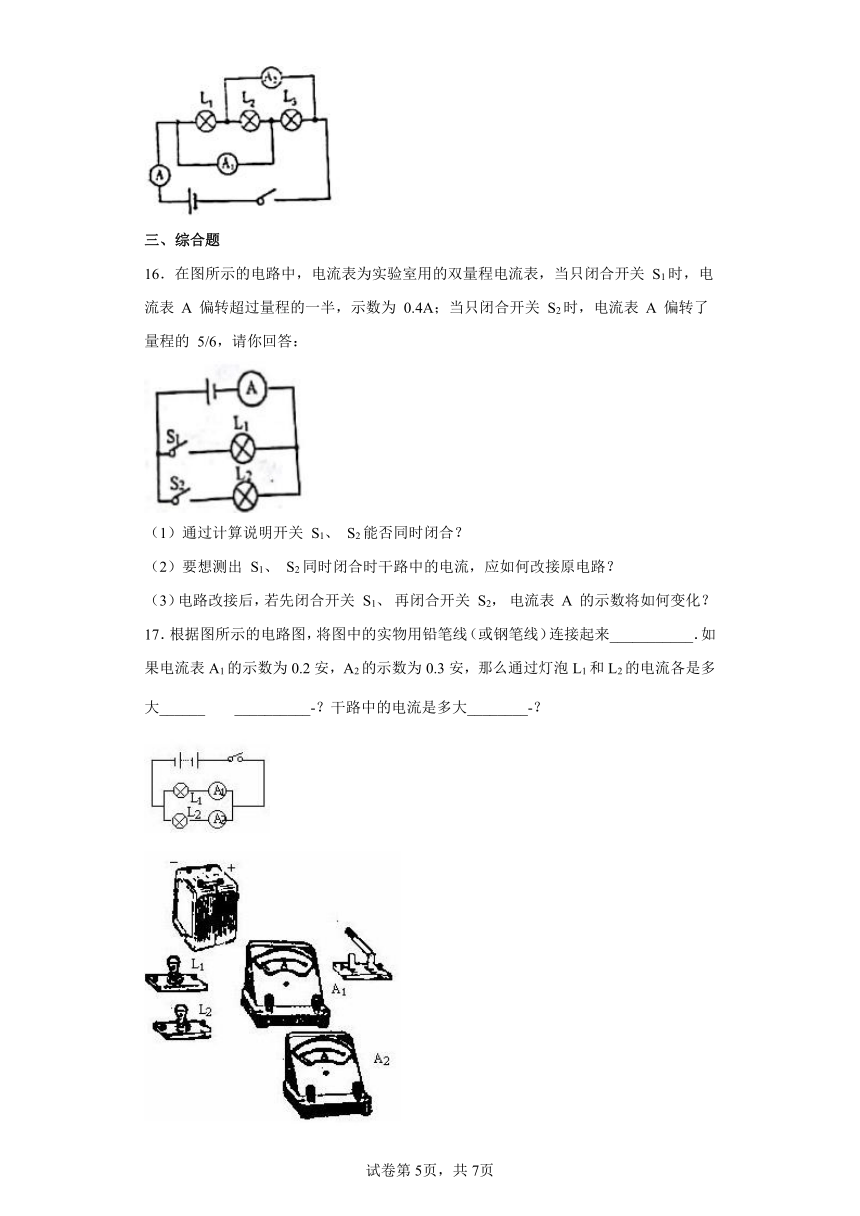

16．在图所示的电路中，电流表为实验室用的双量程电流表，当只闭合开关 S1时，电流表 A 偏转超过量程的一半，示数为 0.4A；当只闭合开关 S2时，电流表 A 偏转了量程的 5/6，请你回答：
（1）通过计算说明开关 S1、 S2能否同时闭合？
（2）要想测出 S1、 S2同时闭合时干路中的电流，应如何改接原电路？
（3）电路改接后，若先闭合开关 S1、 再闭合开关 S2， 电流表 A 的示数将如何变化？
17．根据图所示的电路图，将图中的实物用铅笔线（或钢笔线）连接起来___________．如果电流表A1的示数为0.2安，A2的示数为0.3安，那么通过灯泡L1和L2的电流各是多大______ __________-？干路中的电流是多大________-？
18．根据图甲所示的电路图,在图乙的实物图上用笔画出连线.
( )
在闭合开关后,如果电流表A1的示数为0.8A,电流表A2的示数为0.3A,则通过小灯泡L1、L2的电流分别是________ A和________ A．
19．小明在观察小轿车的车窗玻璃时发现，汽车的后挡风玻璃与其他玻璃有一处明显不同，就是后挡风玻璃上有一条条“细线”，如图甲所示。对于这些细线的作用，小明咨询了维修店的工人师傅，工人师傅告诉小明，这些“细线”是用来除霜的，汽车驾驶室有一个按键，当外界气温降低时，闭合它，这时玻璃上的细线就会发热，小明想知道玻璃上的“细线”的除霜能力与哪些因素有关，于是他从维修师傅那里要来了两块厚薄不同带“细线”的玻璃带到实验室，并设计了如图丙所示的电路进行实验。
（1）“细线”在除霜的过程中是利用电流的________效应工作的。
（2）分别取质量相同的碎冰放在面积相同的玻璃上，闭合开关，调节MN两端的电压，记录冰块全部熔化所需的时间，相关数据如下表所示：
次数 玻璃 冰块质量/g 电压/V 熔化时间/min
1 薄 100 6 3
2 薄 100 9 2
3 薄 100 12 1.5
4 厚 100 6 6
5 厚 100 9 4.5
6 厚 100 12 3
①实验中取相同质量冰块的目的是_______；
②本实验是通过比较_______来判断玻璃除霜能力的强弱的。
③比较1、2、3次实验，可以得到结论_______。
（3）小明在完成实验后，一不小心弄断了玻璃中的一根“细线”。小明把这块玻璃接入电路中，发现电流表和电压表都有示数，说明玻璃中的各“细线”的连接方式是_______（选填“串联”或“并联”）的。由此分析可知：该玻璃中其他未断“细丝”的除霜能力将_______（选填“保持不变”或“消失”）。
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．A
【详解】
由图知，两灯串联在电路中，因为串联电路中电流处处相等，所以A、B、C三处电流相等。
故选A。
2．C
【详解】
如图，灯泡L1、L2串联，串联电路电流处处相等，通过灯泡L1、L2的电流相同，即I1=I2，故C正确，ABD错误。
故选C。
3．B
【详解】
由电路图知，当开关都闭合时，两灯并联，电流表A在干路上，电流表A1在L2的支路上，A2在L1的支路上，已知此时A、A1的示数分别为0.7A、0.3A，则干路电流I=0.7A，通过L2的电流I2=0.3A，因为并联电路中干路电流等于各支路电流之和，所以通过L1的电流
I1=I-I2=0.7A-0.3A=0.4A
当S2断开，只闭合S1，L1支路断路，则A2的示数为0；此时电路为L2的简单电路，A、A1都测通过L2的电流；因为并联电路中各支路间互不影响，所以通过L2的电流不变，则电流表A、A1的示数都为0.3A，故ACD不符合题意，B符合题意。
故选B。
4．D
【详解】
A．由图可知，闭合开关S、S1后，灯泡L1、L2并联，故A不符合题意；
B．A1和L1在一个支路上，所以A1是测L1的电流，故B不符合题意；
C．A2在干路上，测干路中的电流，故C不符合题意；
D．并联电路中，干路中的电流等于支路电流的和，所以电流表A1的示数比A2的示数小，故D符合题意。
故选D。
5．D
【详解】
ABC．由电路图可知，两灯泡并联，电流表A1测干路电流，电流表A2测L2支路电流；因并联电路中干路电流等于各支路电流之和，且两个电流表的指针在同一个位置，所以，干路电流表A1的量程为0~3A，分度值为0.1A，示数1.5A，L2支路电流表A2的量程为0~0.6A，分度值为0.02A，示数0.3A，故ABC不符合题意；
D．灯L1中的电流
I1=I-I2=1.5A-0.3A=1.2A
故D符合题意。
故选D。
6．C
【详解】
由图知道，两电阻并联，电流表A1测量干路电流，电流表A2测量通过R2的电流；由于并联电路中，干路中的电流等于各支路电流之和，所以，电流表A1选用的应该是大量程（0～3A），分度值为0.1A，所以电流表A1的示数为1.2A，即干路电流为
I总=1.2A
A2选用的是小量程（0～0.6A）；分度值是0.02A，所以，电流表的示数为
I2=0.24A
即通过电阻R2的电流为0.24A；则通过电阻R1的电流为
I1=I总-I2=1.2A-0.24A=0.96A
故选C。
7．B
【详解】
由电路图知，闭合开关，两灯并联，开关S在干路中，控制整个电路；甲电流表测量通过L1的电流，乙电流表测量L2的电流，即通过灯L1的电流为：I1= 0.5A，通过灯L2的电流为：I2= 0.2A，因为并联电路中干路中的电流等于各支路电流之和，所以通过干路的电流即通过开关的电流为
I=I1+I2=0.5A+0.2A=0.7A
故B正确，ACD错误。
故选B。
8．C
【详解】
A．开关在干路上，控制整个电路，故A错误；
B． 电流从正极出来经过开关后分为两路，一路只接了L2，另一路从L1出来又串联了电流表A1，然后和L2合为一路后，在干路上接了电流表A2，因此电流表A1测量灯泡L1的电流，故B错误。
C．电流表A2接在干路上，测干路电流，故C正确；
D．电流表A1测L1的电流，A2测干路电流，而L1和L2是并联关系，干路电流等于个之路电流之和，因此A2示数是灯泡L1和L2电流之和，大于L1电流A1示数，故D错误。
故选C。
9．B
【详解】
由图可知，两灯并联，电流表A1测量干路电流，电流表A2测量通过L2的电流；
AB．因为干路电流大于任一支路电流，因此电流表A1的示数是1.5A，即电路的总电流I＝1.5A，故A错误，B正确；
CD．电流表A2选用小量程，则通过灯L2的电流为I2＝0.5A，因为I＝I1+I2，所以，通过灯L1的电流I1＝I﹣I2＝1.5A﹣0.5A＝1A，故CD错误；
故选B。
10．A
【详解】
A．如果甲、乙、丙是电压表，当S1闭合后，两电阻串联，丙测量电源电压，乙测量电阻R1两端电压，则U丙>U乙故A正确；
B．如果甲是电压表，乙、丙电流表，S1断开形成并联电路，故B错误；
C．电路中甲表、乙表同时是电流表时，电源被短路，故C错误；
D．如果电路是并联电路，此时甲是电压表，乙、丙电流表，乙表测量干路电流，丙表测量电阻R1所在支路电流，则乙表的示数大于丙表的示数，故D错误。
故选A。
11． 0.2 0.3
【详解】
[1][2]由电路图可知，L1与L2并联，电流表A1测干路电流，电流表A2测L1支路的电流；干路电流I=0.5A，通过L1的电流I1=0.2A，因并联电路中干路电流等于各支路电流之和，则通过L2的电流
I2=I-I1=0.5A-0.2A=0.3A
12． 0.2 不能
【详解】
[1]串联电路中的电流是处处相等的，多个小灯泡串联，如果电源插头处电流为200mA，则通过每只小灯泡的电流均为200mA，即都为0.2A，通过第5只小灯泡的电流为0.2A。
[2]由于串联用电器是可以相互影响的，所以如果其中一个小灯泡的灯丝断了，则其他的小灯泡不能发光。
13． 1 0.4 6
【详解】
[1] [2]如图（a）所示，L1与L2是并联关系，其中电流表A1测经过L1的电流，测干路的电流。根据并联电路电流的规律，干路电流大于支路电流，所以电流表A1应读小量程，即L1的电流，电流表A2应读大量程，即干路电流。
[3]由并联电路电流的规律，可得L2的电流为
根据电荷量的公式，可得10s通过L2的电荷量为
14． 并联 A和B 变小
【详解】
（1）[1]由图可知，吹风机和电热丝可以单独工作，连接方式是并联。
（2）[2]当闭合S1和S2时，A和B都工作，且为并联。
（3）[3]再断开S2，电路中只有A工作，电源电压不变，总电阻变大，所以通过S1的电流将变小。
15．0.4
【详解】
电流表电阻很小，在电路中认为是导线，由图知道，三个灯泡并列接在电路中，电流表A1测量L2和L3电流，电流表A2测量L1和L2电流，电流表A测量L1、L2、L3三个小灯泡电流，根据并联电路干路电流等于各支路电流之和知道，通过L1的电流
通过L3的电流
故通过灯泡L2的电流是
16．见解析所示
【详解】
由电路图可知,灯L1和L2组成并联电路,开关S1控制灯L1是否接入电路,开关S2控制灯L2是否接入电路，电流表测量干路中的电流．(1)当开关S1闭合时,灯L1接入电路，这时通过电路中的电流大小为：I1＝0.4A，当开关S2闭合时,灯L2接入电路，这时电流表的量程为I＝0.6A，根据题意可知，这时通过电路中的电流大小为：I2＝I＝×0.6A＝0.5A，如果S1、S2同时闭合,则灯L1和L2并联接入电路中，这时干路中的电流大小为：I总＝I1+I2＝0.4A+0.5A＝0.9A，这时通过电流表的电流大小已大于原电流表的量程0 0.6A,所以不能同时闭合开关S1和S2；(2)如果想要测出S1、S2同时闭合时干路的电流，应把电流表的量程换接成0 3A档．（3）电路改接后，若先闭合开关 S1、 再闭合开关 S2，干路电流增大，电流表 A 的示数变大．
【点睛】
由电路图可知，灯L1和L2组成并联电路，开关S1控制灯L1是否接入电路，开关S2控制灯L2是否接入电路，电流表测量干路中的电流．（1）根据电流表的量程确定通过L2的电流，然后根据并联电路电流的规律求出干路电流，再根据电流表的量程进行确定；（2）使电流表的量程大于干路电流即可．
17．， 0.2安， 0.3安， 0.5安．
【详解】
如图所示：
电流表A1测量L1的电流,A2测量L2中的电流,即通过灯泡L1的电流是0.2安，通过灯泡L2的电流是0.3安，所以干路中的电流为：0.2A+0.3A＝0.5A.
【点睛】
根据电路图，从正极出发，最后回到负极．并联电路中，干路中的电流等于支路电流之和．
18． 0.3 0.5
【详解】
[1]采用“电流流向法”，电流从电源正极出发，依次串联电流表A1后开始分支，一支经灯泡L1、电流表A2，另一支经灯泡L2，然后两支路共同经过开关回到电源负极，如下图所示：
[2][3]在闭合开关后，电流表A1的示数为0.8A，即干路电流为0.8A，电流表A2的示数为0.3A即通过L1的电流为0.3A，根据并联电路的电流规律，则通过小灯泡L2的电流是0.8A-0.3A=0.5A．
19． 热 使冰块全部熔化时吸收的热量相同 冰块全部熔化所需要的时间 玻璃厚度相同时，加载细线两端的电压越大，除霜能力越强 并联 保持不变
【详解】
（1）[1]“细线”在除霜的过程中需要吸热，利用了电流的热效应产生大量的热。
（2）[2][3][4]根据控制变量法思想，物质吸放热与质量有关，实验中取相同质量冰块的目的是使冰块全部熔化时吸收的热量相同，通过比较冰块全部熔化所需要的时间来判断玻璃除霜能力的强弱；比较1、2、3次实验可知，玻璃厚度相同时，加载细线两端的电压越大，除霜能力越强。
（3）[5][6]弄断了玻璃中的一根“细线”后，把这块玻璃接入电路中，发现电流表和电压表都有示数，说明各细线可以独立工作，说明玻璃中的各“细线”的连接方式是并联的，可知该玻璃中其他未断“细丝”的除霜能力将保持不变。
