人教版九年级全一册18.2电功率同步练习（有解析）

人教版九年级全一册 18.2 电功率 同步练习
一、单选题

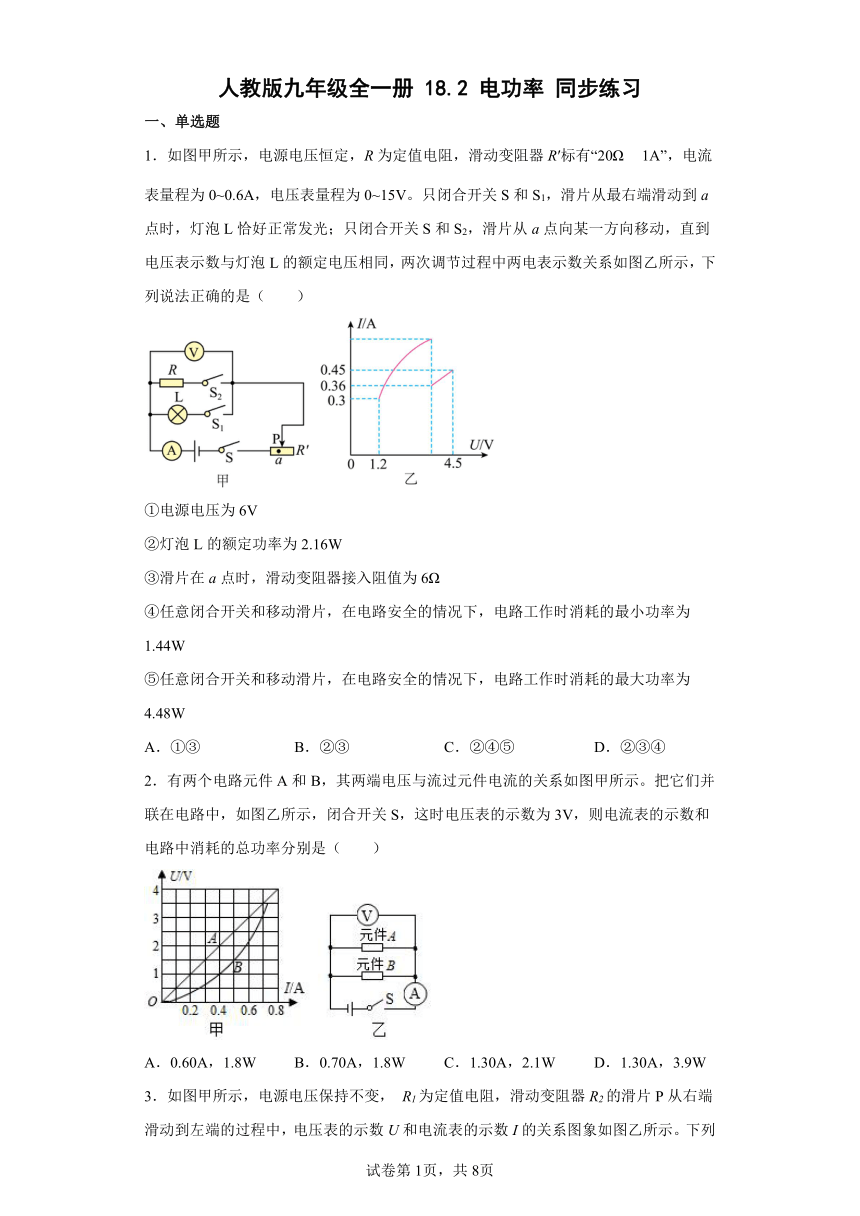

1．如图甲所示，电源电压恒定，R为定值电阻，滑动变阻器R′标有“20Ω 1A”，电流表量程为0~0.6A，电压表量程为0~15V。只闭合开关S和S1，滑片从最右端滑动到a点时，灯泡L恰好正常发光；只闭合开关S和S2，滑片从a点向某一方向移动，直到电压表示数与灯泡L的额定电压相同，两次调节过程中两电表示数关系如图乙所示，下列说法正确的是（　　）
①电源电压为6V
②灯泡L的额定功率为2.16W
③滑片在a点时，滑动变阻器接入阻值为6Ω
④任意闭合开关和移动滑片，在电路安全的情况下，电路工作时消耗的最小功率为1.44W
⑤任意闭合开关和移动滑片，在电路安全的情况下，电路工作时消耗的最大功率为4.48W
A．①③ B．②③ C．②④⑤ D．②③④
2．有两个电路元件A和B，其两端电压与流过元件电流的关系如图甲所示。把它们并联在电路中，如图乙所示，闭合开关S，这时电压表的示数为3V，则电流表的示数和电路中消耗的总功率分别是（　　）
A．0.60A，1.8W B．0.70A，1.8W C．1.30A，2.1W D．1.30A，3.9W

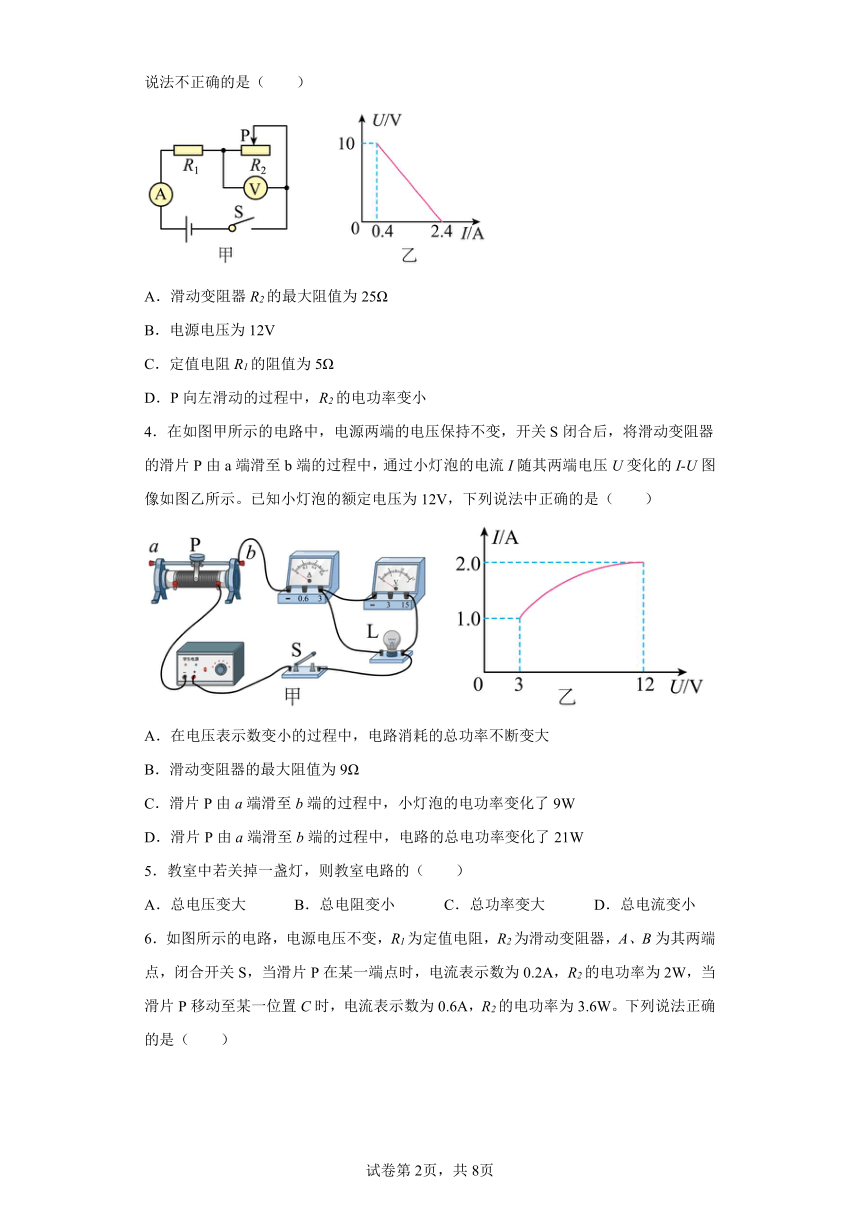

3．如图甲所示，电源电压保持不变， R1为定值电阻，滑动变阻器R2的滑片P从右端滑动到左端的过程中，电压表的示数U和电流表的示数I的关系图象如图乙所示。下列说法不正确的是（　　）
A．滑动变阻器R2的最大阻值为25Ω
B．电源电压为12V
C．定值电阻R1的阻值为5Ω
D．P向左滑动的过程中，R2的电功率变小
4．在如图甲所示的电路中，电源两端的电压保持不变，开关S闭合后，将滑动变阻器的滑片P由a端滑至b端的过程中，通过小灯泡的电流I随其两端电压U变化的I-U图像如图乙所示。已知小灯泡的额定电压为12V，下列说法中正确的是（　　）
A．在电压表示数变小的过程中，电路消耗的总功率不断变大
B．滑动变阻器的最大阻值为9Ω
C．滑片P由a端滑至b端的过程中，小灯泡的电功率变化了9W
D．滑片P由a端滑至b端的过程中，电路的总电功率变化了21W
5．教室中若关掉一盏灯，则教室电路的（　　）
A．总电压变大 B．总电阻变小 C．总功率变大 D．总电流变小

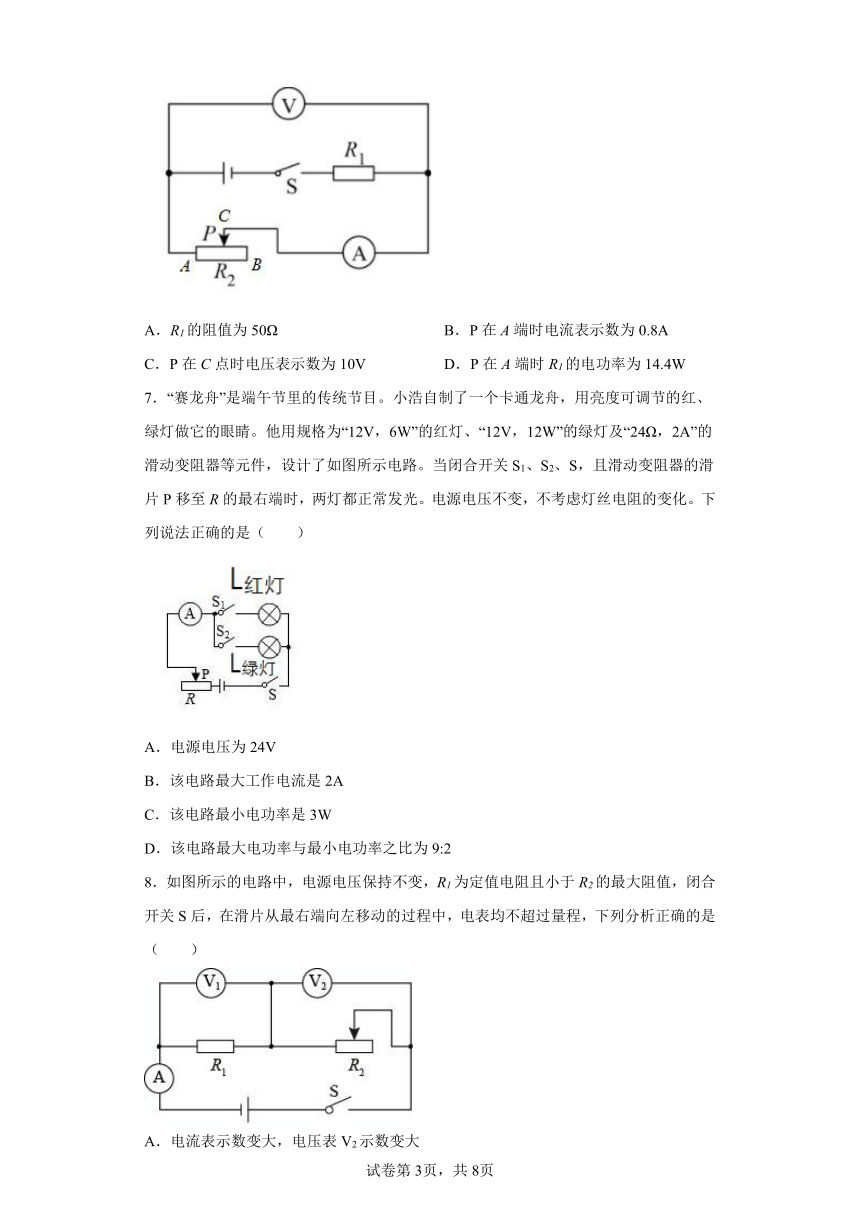

6．如图所示的电路，电源电压不变，R1为定值电阻，R2为滑动变阻器，A、B为其两端点，闭合开关S，当滑片P在某一端点时，电流表示数为0.2A，R2的电功率为2W，当滑片P移动至某一位置C时，电流表示数为0.6A，R2的电功率为3.6W。下列说法正确的是（　　）
A．R1的阻值为50Ω B．P在A端时电流表示数为0.8A
C．P在C点时电压表示数为10V D．P在A端时R1的电功率为14.4W
7．“赛龙舟”是端午节里的传统节目。小浩自制了一个卡通龙舟，用亮度可调节的红、绿灯做它的眼睛。他用规格为“12V，6W”的红灯、“12V，12W”的绿灯及“24Ω，2A”的滑动变阻器等元件，设计了如图所示电路。当闭合开关S1、S2、S，且滑动变阻器的滑片P移至R的最右端时，两灯都正常发光。电源电压不变，不考虑灯丝电阻的变化。下列说法正确的是（　　）
A．电源电压为24V
B．该电路最大工作电流是2A
C．该电路最小电功率是3W
D．该电路最大电功率与最小电功率之比为9:2
8．如图所示的电路中，电源电压保持不变，R1为定值电阻且小于R2的最大阻值，闭合开关S后，在滑片从最右端向左移动的过程中，电表均不超过量程，下列分析正确的是（　　）
A．电流表示数变大，电压表V2示数变大
B．电流表示数变大，电压表V1示数变小
C．电压表V2的示数与电流表示数的乘积先变大后变小
D．电压表V2的示数与电流表示数的乘积保持不变
9．如图所示，“”、“ ”。灯丝电阻不变，电源电压3V。开关闭合后，下列说法正确的是（　　）
A．L1和L2的电阻之比是 B．L1和L2的电流之比是
C．L1两端电压是2V D．两灯消耗的总功率是1W
10．对下列物理量的认识中，最接近实际的是（　　）
A．正常工作的电视机功率约为lkW B．冬天洗澡水的温度约为80℃
C．一节新干电池的电压为2V D．人体的安全电压不高于36V
11．如图所示，一个标有 “6V 3.6W”字样的小灯泡L和最大阻值为50Ω的滑动变阻器R串联后接在电压恒为6V的电源两端，设灯丝电阻不变，则下列判断错误的是
A．当滑片P从a滑向b时，灯L的电功率一直减小
B．移动滑片P能使L和R的电功率相等
C．移动滑片P，电路中总功率最小值是0.6W
D．无论如何移动滑片P，电路中总功率不会超过2W
12．有甲、乙两灯泡，甲标有“6V 3W”字样，乙标有“10V 5W”字样，现将他们接入同一电路中，不考虑温度对灯泡电阻的影响，为保证电路安全下列说法不正确的是（ ）
A．若两灯正常工作，则甲、乙灯泡串联
B．若两灯串联，则电流通过甲、乙灯泡做功一样多
C．若两灯串联，则电流通过乙灯泡做功较快
D．若两灯并联，电路两端允许加的最大电压是6V
二、填空题

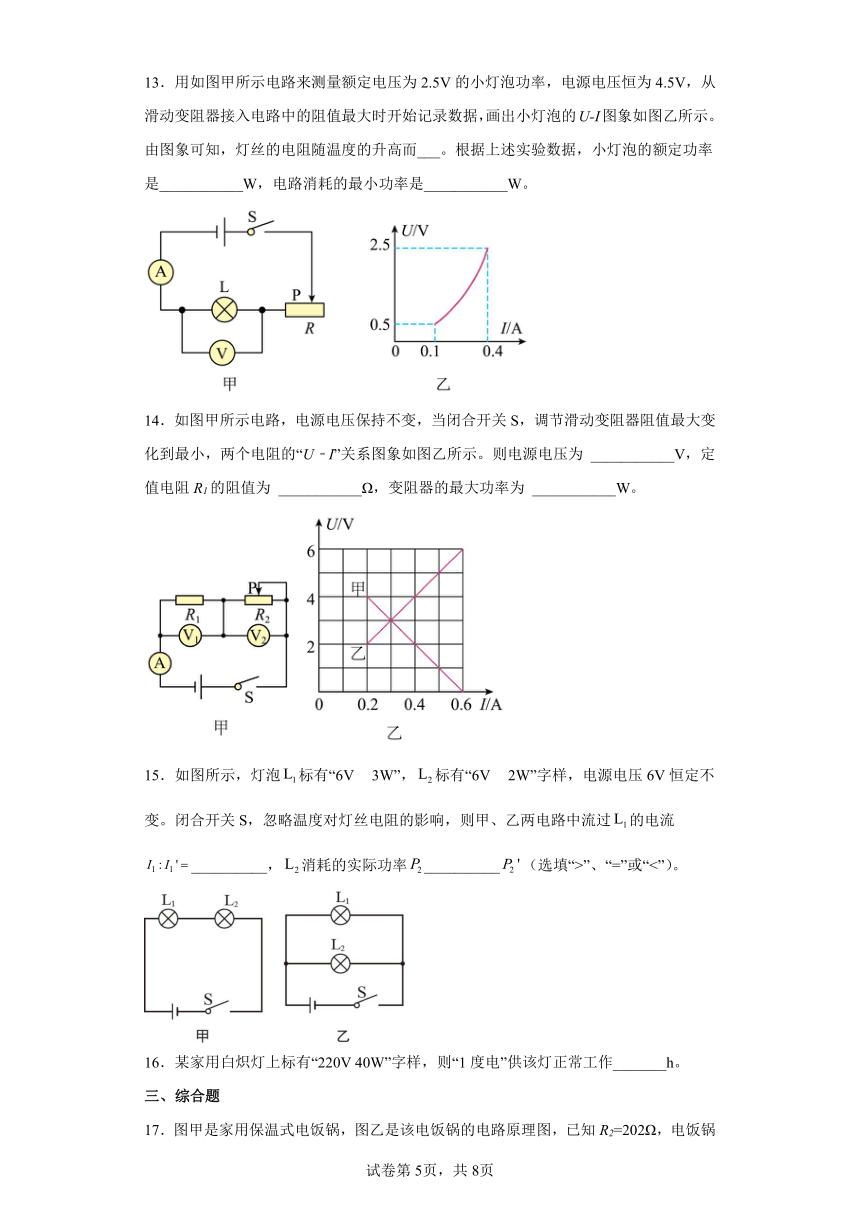

13．用如图甲所示电路来测量额定电压为2.5V的小灯泡功率，电源电压恒为4.5V，从滑动变阻器接入电路中的阻值最大时开始记录数据，画出小灯泡的U-I图象如图乙所示。由图象可知，灯丝的电阻随温度的升高而___。根据上述实验数据，小灯泡的额定功率是___________W，电路消耗的最小功率是___________W。
14．如图甲所示电路，电源电压保持不变，当闭合开关S，调节滑动变阻器阻值最大变化到最小，两个电阻的“U﹣I”关系图象如图乙所示。则电源电压为 ___________V，定值电阻R1的阻值为 ___________Ω，变阻器的最大功率为 ___________W。
15．如图所示，灯泡标有“6V 3W”，标有“6V 2W”字样，电源电压6V恒定不变。闭合开关S，忽略温度对灯丝电阻的影响，则甲、乙两电路中流过的电流__________，消耗的实际功率__________（选填“>”、“=”或“<”）。
16．某家用白炽灯上标有“220V 40W”字样，则“1度电”供该灯正常工作_______h。
三、综合题
17．图甲是家用保温式电饭锅，图乙是该电饭锅的电路原理图，已知R2=202Ω，电饭锅的额定加热功率为1210W。
（1）当开关S______（选填“闭合”或“断开”）时，电饭锅处于保温状态；
（2）电路中R1的电阻是多大？( )
（3）当电饭锅处于保温状态时，保温功率是多大？( )
18．在综合实践活动中，小刘同学设计了一种自动控制恒温箱电路，图甲为热敏电阻的R-t图象，图乙为用此热敏电阻R和电磁继电器组成的一个简单恒温箱温控电路（E为恒压电源），继电器线圈的电阻为150Ω，当线圈中的电流大于或等于15mA时，衔铁被吸合，实现温控。图甲为热敏电阻的R﹣t图象，图丙所示是加热电路，R1和R2均为电热丝，S1闭合加热电路工作，S2的两个接线柱接在图乙的“A、B”或“C、D”上，通过衔铁的吸合断开可实现“加热挡”、“保温挡”之间的转换，加热挡可以使箱内温度快速升高，保温挡可使箱内温度缓慢降低。
（1）加热电路开关S2的两个接线柱应接在______（选填“A、B”或“C、D”）端，当线圈中的电流大于或等于15mA时，加热电路处于______挡位；
（2）如图丁是记录的加热电路30min内的电功率情况，求：30min内电路消耗的总电能______；电阻R2的阻值。______（写出计算过程）；
（3）恒压电源E为6V，要实现对50℃﹣100℃之间任一温度的控制，则滑动变阻器R′的最大阻值至少为_____Ω。如图乙串联一个电流表，把电流表刻度改成对应的温度值，当成温度表使用，它的刻度是否均匀？______（写出分析过程）
19．家用饮水机的工作原理的简化电路如图所示，S是用感温材料制成的温控开关，当温度达到一定的数值时，S会自动切换使饮水机处于保温状态，R2是与加热管串联的定值电阻，R1是加热管的电阻，部分参数如下表：（不考虑温度对电阻的影响）
额定电压 220V
功率 50Hz
加热功率 550W
保温功率 22W
（1）通过推理说明，当开关S闭合时，该电热器处于加热还是保温状态；（要写出必要的推理过程）
（2）求出R2的阻值。
20．如图所示，小明家的电能表上标有“220V10A（20A）”的字样。他家有电饭锅700W、电视机150W、电水壶2000W、电淋浴器1500W等家用电器。
（1）从表盘信息可知，“2500r/kW·h”表示的意思是_____；小明家已经用电_____kW·h。
（2）当家人看电视时（其它家用电器未使用），小明能用电淋浴器洗澡吗？（应有必要的计算过程）_______
21．新型电饭锅煮饭时采用“高温”和“低温”两种方式加热，其内部电路可简化成图所示电路，R1和R2均为电热丝，S1是温度自动控制开关。高、低温挡的额定电功率如下表所示。求：
额定电压 220V
额定电功率 低温挡 110W
高温挡 660W
（1）求电饭锅低温档工作时的电流。
（2）电热丝R2的阻值。
（3）小聪发现同样的档位煮熟同样的饭，在用电高峰期所用的时间要长一些，请你分析原因。（友情提示：用电高峰期用电器两端的实际电压小于额定电压；不计热损失）
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．B
【详解】
①由图甲可知，只闭合开关S和S1时，小灯泡与滑动变阻器串联，电流表测电路中电流，电压表测小灯泡两端电压，因灯丝的电阻会随温度变化，故此时小灯泡两端的电压与流过小灯泡的电流的关系图像是曲线，只闭合开关S和S2时，定值电阻与滑动变阻器串联，电流表测电路中电流，电压表测定值电阻两端电压，因定值电阻的阻值不变，故可知此时定值电阻两端的电压与流过定值电阻的电流的关系图像是直线。只闭合开关S和S1，滑片从最右端滑动到a点时，由串联电路电阻等比例分压可知，小灯泡两端电压逐渐增大，当滑片在最右端时，此时小灯泡两端电压与流过小灯泡的电流最小，由图乙可知，此时电路中电流为
Imin=0.3A，此时小灯泡两端电压为UL=1.2V，由滑动变阻器的规格及欧姆定律可知，此时滑动变阻器两端的电压为
UR′=Imin×R′=0.3A×20Ω=6V
故由串联电路的电压规律可知，电源电压为
U源=UL+UR′=1.2V+6V=7.2V
故①错误；
②③由题意可知，只闭合开关S和S2，电压表测定值电阻两端电压，滑片从a点向某一方向移动，直到电压表示数与灯泡L的额定电压相同，故由图乙可知，滑片是从a点向右滑动，滑片从a点向右滑的过程中，滑动变阻器接入电路中的阻值逐渐变大，故电压表与电流表的示数逐渐变小，由图乙可知，当电压表示数等于灯泡L的额定电压时，此时电路中的电流为I′=0.36A，且滑片在a点时，电路中的电流为I′′=0.45A，此时定值电阻两端电压为UR=4.5V，由欧姆定律可知，此时滑动变阻器接入阻值为
解得定值电阻的阻值为
由题意可知，当电路中的电流为0.36A时，此时定值电阻两端电压等于小灯泡的额定电压，即
U额=I′R=0.36A×10Ω=3.6V
闭合开关S和S1，断开开关S2，且滑片在a点时，可知灯泡的额定电流为
故灯泡的额定功率为
P额=U额I额=3.6V×0.6A=2.16W
故②③正确；
④由欧姆定律可知，灯泡正常工作时的电阻为
由可知，电路中的电阻最大时，功率最小，故可知当闭合开关S和S2，断开开关S1，且滑动变阻器接入电路中的阻值最大时，电路的总功率最小，为
故④错误；
⑤由P=UI可知，电路中的电流越大，功率越大，因电流表的量程为0~0.6A，可知电路的最大电流为Imax=0.6A，故可知电路的最大功率为
P大=U源Imax=7.2V×0.6A=4.32W
故⑤错误。
由以上分析可知，ACD不符合题意，B符合题意。
故选B。
2．D
【详解】
闭合开关S，电路元件A和B并联，电压表测量电源电压，电流表测量干路电流；这时电压表的示数为3V，根据并联电路的电压特点可知电路元件A和B两端的电压都为3V，从图乙可知通过元件A和B的电流分别为0.6A和0.7A，根据并联电路的电流特点可知电流表的示数为
I=0.6A+0.7A=1.3A
电路中消耗的总功率为
P=UI=3V×1.3A=3.9W
故ABC不符合题意，D符合题意。
故选D。
3．D
【详解】
A．滑片P在右端时，电压表示数最大，电流表示数最小Umax=10V，Imin=0.4A，由欧姆定律可知，R2的值为
故A正确，不符合题意；
BC．设电源电压为U，当滑片在最右端时，由欧姆定律可知
当滑片在最左端时，电流最大Imax=2.4A，由欧姆定律可知
联立代入数据解得：R1=5Ω，U=12V。故BC正确，不符合题意；
D．串联电路的电流为
R2的功率为
联立代入可得
因为分母大于等于20当R2=5Ω时，分母最小，功率最大，即滑片从右端向左端滑动过程中，R2功率先增大后减小。故D错误，不符合题意。（这里用到高中的知识，也可以用排除法，因为ABC正确，所以D错误）
故选D。
4．B
【详解】
A．如图灯泡和滑动变阻器串联，电压表测灯泡两端的电压，在电压表示数变小的过程中，由图乙可知，电路中的电流变小，根据 电路消耗的总功率不断变小，故A错误；
B．当滑片P在a端时，滑动变阻器的最大阻值最大，最大阻值为
故B正确；
C．滑片P由a端滑至b端的过程中，小灯泡两端的电压变大，电流变大，根据小灯泡的电功率大，变化了
故C错误；
D．滑片P滑至b端时，电路中只有灯泡，故灯泡两端的电压12V就是电源电压，滑片P由a端滑至b端的过程中，电路的总电功率变化了
故D错误.。
故选B。
5．D
【详解】
A．教室电路属于家庭电路，电压保持220V不变，故A错误；
B．教室内各用电器是并联，因此关掉一盏灯后总电阻变大，故B错误；
C．总功率等于各用电器功率之和，关掉一盏灯后总功率减小，故C错误；
D．关掉一盏灯后总功率减小，总电压不变，因此总电流变小，故D正确；
故选D。
6．D
【详解】
AC．由电路图可知，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流。P在某一端点时电压表的示数
由串联电路的特点和欧姆定律可得电源电压
U=U2+I1R1=10V+0.2A×R1……①
同理可得，P移动至某一位置C时电压表的示数
则电源电压
U=U2′+I2R1=6V+0.6A×R1……②
由①②可得
R1=10Ω，U=12V
故AC错误；
BD． P在A端时变阻器连入阻值为0，只有R1的简单电路，电流表示数为
R1的电功率为
故D正确，B错误；
故选D。
7．C
【详解】
A．当滑动变阻器的滑片P移至R的最右端时，两灯都正常发光。此时两灯是并联关系，电源电压等于两灯的电压，故电源电压为12V。故A错误；
B．当滑动变阻器的滑片P移至R的最右端时，总电阻最小，干路电流最大。此时的电流为两灯泡额定电流之和，由两灯的铭牌可知
故干路电流为
故B错误；
C．根据
可知当电路的总电阻最大时，总功率最小。红灯电阻为
绿灯电阻为
可知当滑动变阻器的滑片P移至R的最左端，S、S1闭合，S2断开时，电路的总功率最小。最小总功率为
故C正确；
D．当滑动变阻器的滑片P移至R的最右端，S、S1、S2都闭合时，电路的总功率最大，最大电功率为
故电路最大电功率与最小电功率之比为6:1。故D错误。
故选C。
8．C
【详解】
AB．定值电阻R1、滑动变阻器R2串联，V1测R1的电压，V2测滑动变阻器的电压，在滑片从最右端向左移动的过程中，电阻减小，电路电流变大，电流表示数变大；定值电阻R1两端的电压变大，即V1的读数变大；电源电压不变，故滑动变阻器两端的电压减小，即V2的示数减小，故AB错误；
CD．电压表V2的示数与电流表示数的乘积就是滑动变阻器的功率，当R2=R1时，功率最大，其功率先变大后变小，故C正确，D错误。
故选C。
9．D
【详解】
根据电路图可知，两灯泡串联；
A．根据 知，
的电阻为：
的电阻为：
所以和的电阻之比为：
故A错误；
B．因为串联电路电流处处相等，所以和的电流之比是，故B错误；
C．电路的电流为
两端电压是：
故C错误；
D．两灯泡消耗的总功率为：
故D正确。
故选 D。
10．D
【详解】
A．正常工作的电视机功率约为50-100W，故A不符合题意；
B．人的正常体温在36-37℃之间，冬天洗澡水的温度约为40℃，故B不符合题意；
C．一节新干电池的电压为1.5V，故C不符合题意；
D．人体的安全电压不高于36V，故D符合题意。
故选D。
11．D
【详解】
试题分析：当滑片P由a滑向b的过程中，滑动变阻器接入电路中的阻值在增大，电路中的总电阻变大，根据I=U/R可知，电路中的电流在减小，根据公式P=I2 R可知：在灯泡电阻不变的情况下，电流减小，则功率减小，故A正确；灯泡L和滑动变阻器是串联，则通过它们的电流相等，根据公式P=I2 R可知：在电流相同的情况下，当滑动变阻器的阻值与灯泡的阻值相等时，它们消耗的功率也是相等的，故B正确；当滑动变阻器的滑片移到b端时（此时滑动变阻器的阻值为最大值），此时电路的总电阻最大，而总功率是最小的；根据P=U2R可得，灯泡的电阻：RL =U2额P额=(6V)2/3.6W=10Ω，电路的总电阻：R总=RL +R=10Ω+50Ω=60Ω，
电路的总功率：P总=U2R总=(6V)260Ω=0.6W，故C正确；当滑动变阻器的滑片移到a端时（此时滑动变阻器的阻值为0），电路中只有灯泡L，此时电路的总电阻最小，而总功率是最大的，因为电源电压是6V，等于灯泡的额定电压，所以灯泡此时消耗的实际功率等于额定功率，即为3.6W，故D不正确，符合题意，故选D．
考点：电路的动态分析；串联电路的电流规律；电阻的串联；电功率的计算
12．B
【详解】
由P=UI得，甲灯泡的额定电流为
乙灯泡的额定电流为
由欧姆定律得，甲灯泡的电阻为
乙灯泡的电阻为
A．若两灯正常工作，即电流都为0.5A，因为它们的额定电压不同，所以甲、乙灯泡必须串联，故A正确，A不符合题意；
B．若两灯串联，电流相同，乙的电阻大，根据W=I2Rt知，在相同时间内电流通过乙灯泡做的功多，故B错误，B符合题意；
C．若两灯串联，电流相同，乙的电阻大，根据P=I2R知，乙的实际功率大，电流通过乙灯泡做功较快，故C正确，C不符合题意；
D．若两灯并联，电路两端允许加的最大电压与额定电压小的用电器的电压相同，即电路两端允许加的最大电压是6V，故D正确，D不符合题意。
故选B。
13． 增大 1 0.45
【详解】
[1]由图像数据可知，电压与电流不成正比，说明小灯泡的电阻不是一个定值，同时发现曲线向电压轴弯曲，说明随着电压越来越大，电流的增加比电压慢，因此可得出结论，灯丝的电阻随温度的升高而增大。
[2]由图像可知，当小灯泡的电压为额定电压时，电流为0.4A，所以小灯泡的额定功率为
PL=ULIL=2.5V×0.4A=1W
[3]由图像可知，当滑动变阻器接入电路阻值最大时，电路中电流最小，为0.1A，此时电路中消耗的功率最小，因此电路消耗的最小功率为
P小=UI小=4.5V×0.1A=0.45W
14． 6 10 0.9
【详解】
由电路图可知，R1和R2串联，电压表V1测R1两端的电压，电压表V2测R2两端的电压，电流表测电路中的电流，当滑动变阻器接入电路的阻值为0时，其两端的电压为0，根据欧姆定律可知电路中的电流最大，所以由图像可知，甲代表的是滑动变阻器R2的“U﹣I”关系图像，乙代表的是R1的“U﹣I”关系图像：
[1]当电路中的电流0.4A时，由图像可知，对应的R1两端的电压为U1=4V，对应的R2两端的电压为U2=2V，根据串联电路的电压特点可知电源电压为
U=U1+U2=4V+2V=6V
[2]由图像乙可知，当电流为0.2A时，对应的R1两端的电压为2V，则R1的阻值为
[3]设滑片P在任意位置，根据欧姆定律可知电路中的电流为
则滑动变阻器的功率为
可见，当RP=R1=10Ω时，滑动变阻器的总功率最大为
15． 2∶5 ＜
【详解】
[1][2]L1电阻为
L2电阻为
甲图两灯串联，电流为
乙图两灯并联，灯正常发光，L1电流为
电流比为
甲图L2电压小于6V，乙图等于6V，根据，消耗的实际功率＜。
16．25
【详解】
消耗的电能
W＝1度＝1kW h
灯泡的额定功率
P＝40W＝0.04kW
1度电可供“220V 40W”的白炽灯正常发光的时间
17． 断开 40Ω 200W
【详解】
解：（1）由电路图知，当开关断开时，电阻R1、R2串联在电路当中；开关闭合时，电路中只有R1。根据电功率推导公式和串联电路的电阻特点可知，当开关断开时，电路中的电阻较大，电功率比较小，因此电饭锅处于保温状态。
（2）开关闭合时，电路中只有R1，此时电饭锅处于加热状态，可求电阻R1为
（3）当电饭锅处于保温状态时，保温功率是
答：（1）当开关S断开时，电饭锅处于保温状态；
（2）电路中R1的电阻是40Ω；
（3）当电饭锅处于保温状态时，保温功率是200W。
18． A、B 保温 6.6×105J 110Ω 205 不均匀
【详解】
（1）[1]当温度较低的时候，由图甲可知，热敏电阻的电阻较大，根据欧姆定律可知，电路中的电流较小，电磁铁的磁性较小，衔铁与AB部分连接，由于加热器在温度低的时候需要恒温箱内的加热器要工作，所以加热电路开关S2的两个接线柱应接在A、B端。
[2]当线圈中的电流大于或等于15mA时，衔铁被吸合，衔铁与CD部分连接，只有R2工作，电路的电阻较大，由可知电路的功率较小，处于保温状态。
（2）[3]30min内电路消耗的总电能
W=W1+W2=P加t1+P保t2=660W×10×60s+220W×20×60s=6.6×105J
[4]当两个电阻并联时，电路的总电阻最小，由可知电路的功率最大，处于加热状态，电阻R2的消耗电功率
P2= P加-P保=660W-220W=440W
电阻R2的阻值
（3）[5]由图甲可知：50℃时热敏电阻的阻值为90Ω，要实现对50℃-100℃之间任一温度的控制，已知控制电路的电流要到达
15mA=0.015A
由图甲可知：温度达到100℃，热敏电阻R=50Ω，若恒压电源E为6V，根据欧姆定律可得
R′≈205Ω
[6]如图乙串联一个电流表，电路中的电流
由于R′和R线圈是定值，所以电流I和R不是一次函数，刻度不均匀。
19．（1）加热状态；（2）2112Ω
【详解】
解：（1）当S断开时， R1与R2串联；当S闭合时，只有加热管R1接入电路，由串联电阻的规律，S断开时电路的电阻较大，当S闭合时电路的电阻较小，根据，开关S闭合时，电路的功率较大，该电热器处于加热状态。
（2）根据可得在加热状态下的电阻
由串联电阻的规律，根据可得在保温状态电路的电阻为
R2的阻值为
R2=2200Ω-88Ω=2112Ω
答：（1）当开关S闭合时，该电热器处于加热还是保温状态；
（2）R2的阻值为2112Ω。
20． 见解析 931.6 能
【详解】
解：（1）家庭电路中每消耗1kW·h的电能，表盘转2500转；由图可知，电能表的示数为931.6kW·h。
（2）当家人看电视时（其它家用电器未使用），小明用电淋浴器洗澡，此家庭电路的总功率是
P总=P视+P浴=150W+1500W=1650W
此电能表所能允许使用的最大功率为
P最大=IU=20A×220V=4400W
因为
P总所以小明能用电淋浴器洗澡。
答：（1）从表盘信息可知，“2500r/kW·h”表示的意思是家庭电路中每消耗1kW·h的电能，表盘转2500转；小明家已经用电931.6kW·h。
（2）因为电路总功率小于电路的最大功率，所以小明能用电淋浴器洗澡。
21．（1）0.5A；（2）88Ω；（3）见解析
【详解】
解：（1）电饭锅低温档工作时的电流
（2）由电路图可知，只有开关S闭合时，R1通路，为低温档；开关S和S1都闭合时，R1和R2并联，为高温档。电饭锅高温档工作时的电流
通过电阻R2的电流为
I2=I高-I低=3A-0.5A=2.5A
电热丝R2的阻值
（3）由于用电高峰期用电器两端的实际电压小于额定电压，由 可知，电阻不变的情况下，实际电压变小，用电器的实际功率变小，由 可知，同样的档位煮熟同样的饭，电流做功相同的情况下，电功率越小，需要的时间越长。
答：（1）求电饭锅低温档工作时的电流0.5A。
（2）电热丝R2的阻值88Ω。
（3）由于用电高峰期用电器两端的实际电压小于额定电压，由 可知，电阻不变的情况下，实际电压变小，用电器的实际功率变小，由 可知，同样的档位煮熟同样的饭，电流做功相同的情况下，电功率越小，需要的时间越长。
