苏科版九年级上册第十四章欧姆定律 单元练习（有解析）

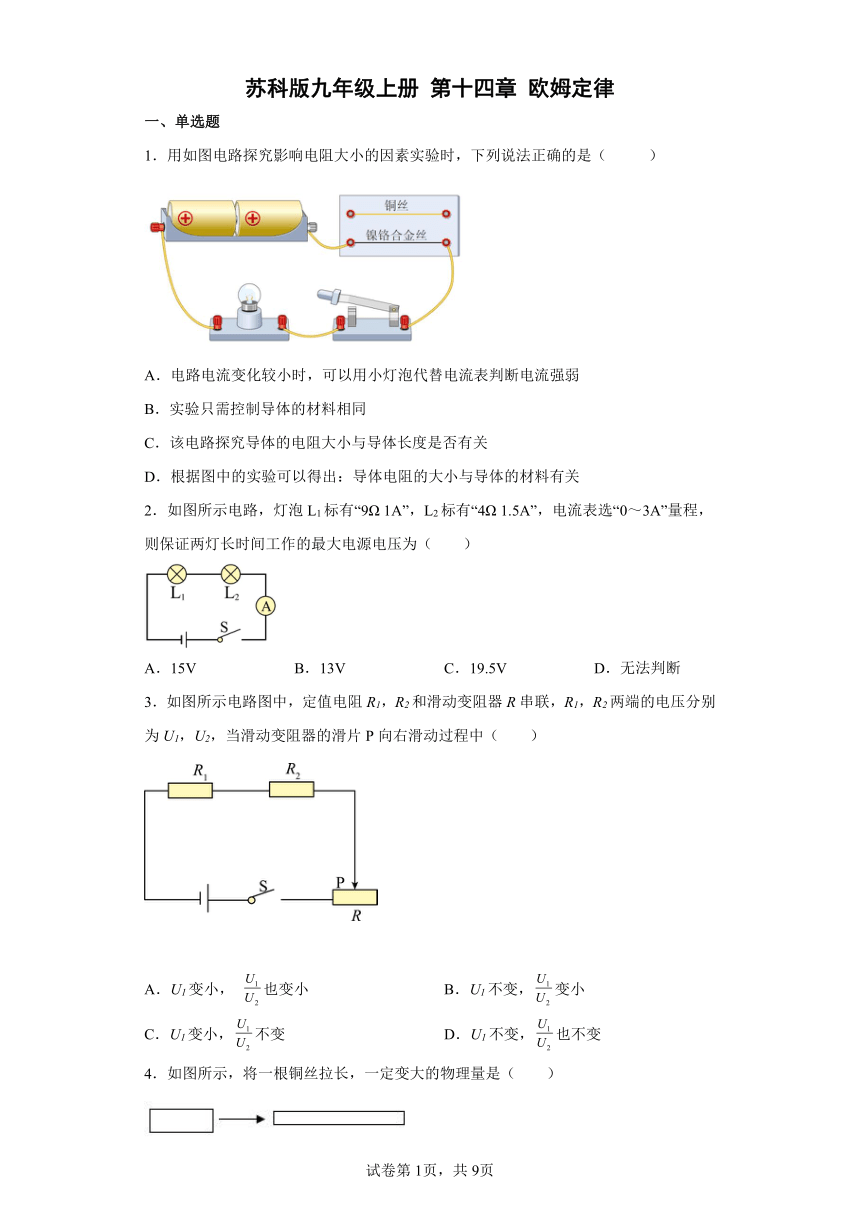

苏科版九年级上册 第十四章 欧姆定律
一、单选题
1．用如图电路探究影响电阻大小的因素实验时，下列说法正确的是（ ）
A．电路电流变化较小时，可以用小灯泡代替电流表判断电流强弱
B．实验只需控制导体的材料相同
C．该电路探究导体的电阻大小与导体长度是否有关
D．根据图中的实验可以得出：导体电阻的大小与导体的材料有关
2．如图所示电路，灯泡L1标有“9Ω 1A”，L2标有“4Ω 1.5A”，电流表选“0～3A”量程，则保证两灯长时间工作的最大电源电压为（　　）
A．15V B．13V C．19.5V D．无法判断
3．如图所示电路图中，定值电阻R1，R2和滑动变阻器R串联，R1，R2两端的电压分别为U1，U2，当滑动变阻器的滑片P向右滑动过程中（　　）
A．U1变小， 也变小 B．U1不变，变小
C．U1变小，不变 D．U1不变，也不变
4．如图所示，将一根铜丝拉长，一定变大的物理量是（　　）
A．质量 B．体积 C．密度 D．电阻

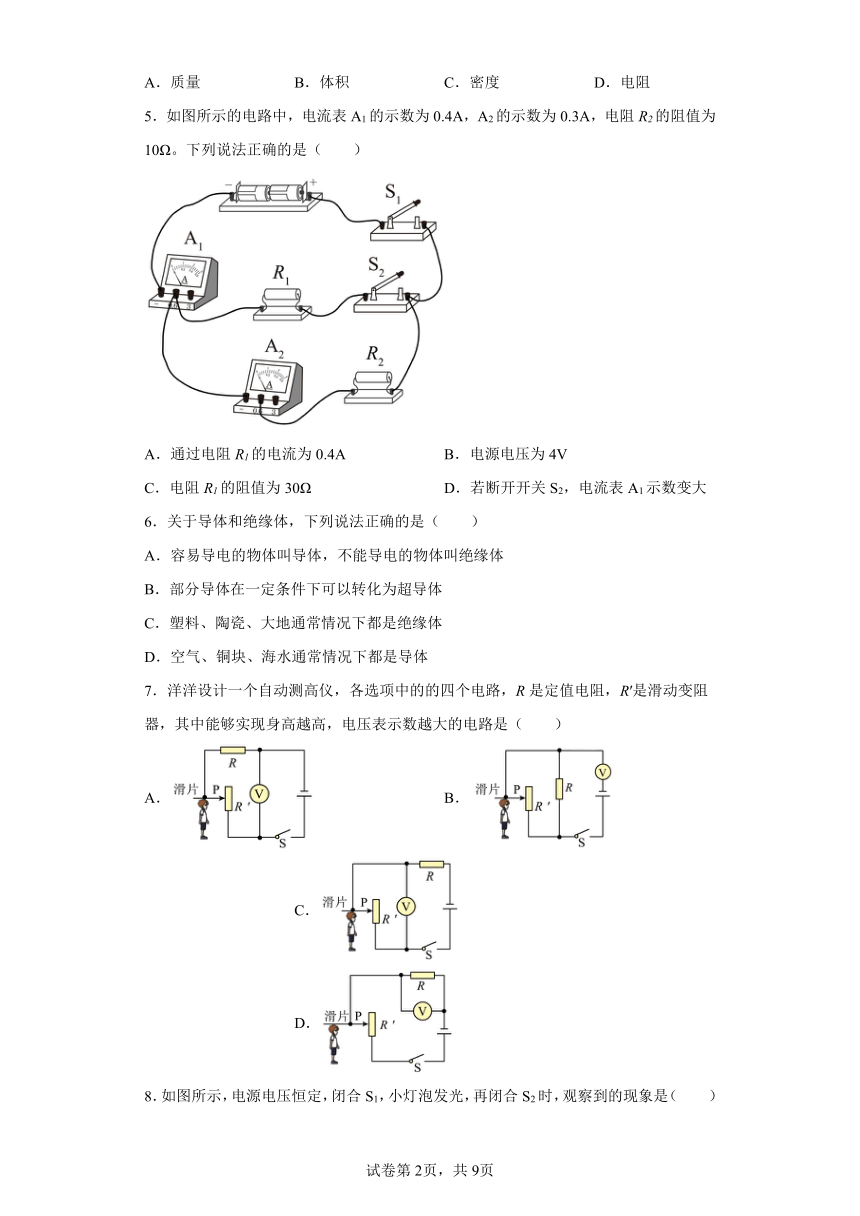

5．如图所示的电路中，电流表A1的示数为0.4A，A2的示数为0.3A，电阻R2的阻值为10Ω。下列说法正确的是（　　）
A．通过电阻R1的电流为0.4A B．电源电压为4V
C．电阻R1的阻值为30Ω D．若断开开关S2，电流表A1示数变大
6．关于导体和绝缘体，下列说法正确的是（　　）
A．容易导电的物体叫导体，不能导电的物体叫绝缘体
B．部分导体在一定条件下可以转化为超导体
C．塑料、陶瓷、大地通常情况下都是绝缘体
D．空气、铜块、海水通常情况下都是导体
7．洋洋设计一个自动测高仪，各选项中的的四个电路，R是定值电阻，R′是滑动变阻器，其中能够实现身高越高，电压表示数越大的电路是（　　）
A． B． C． D．

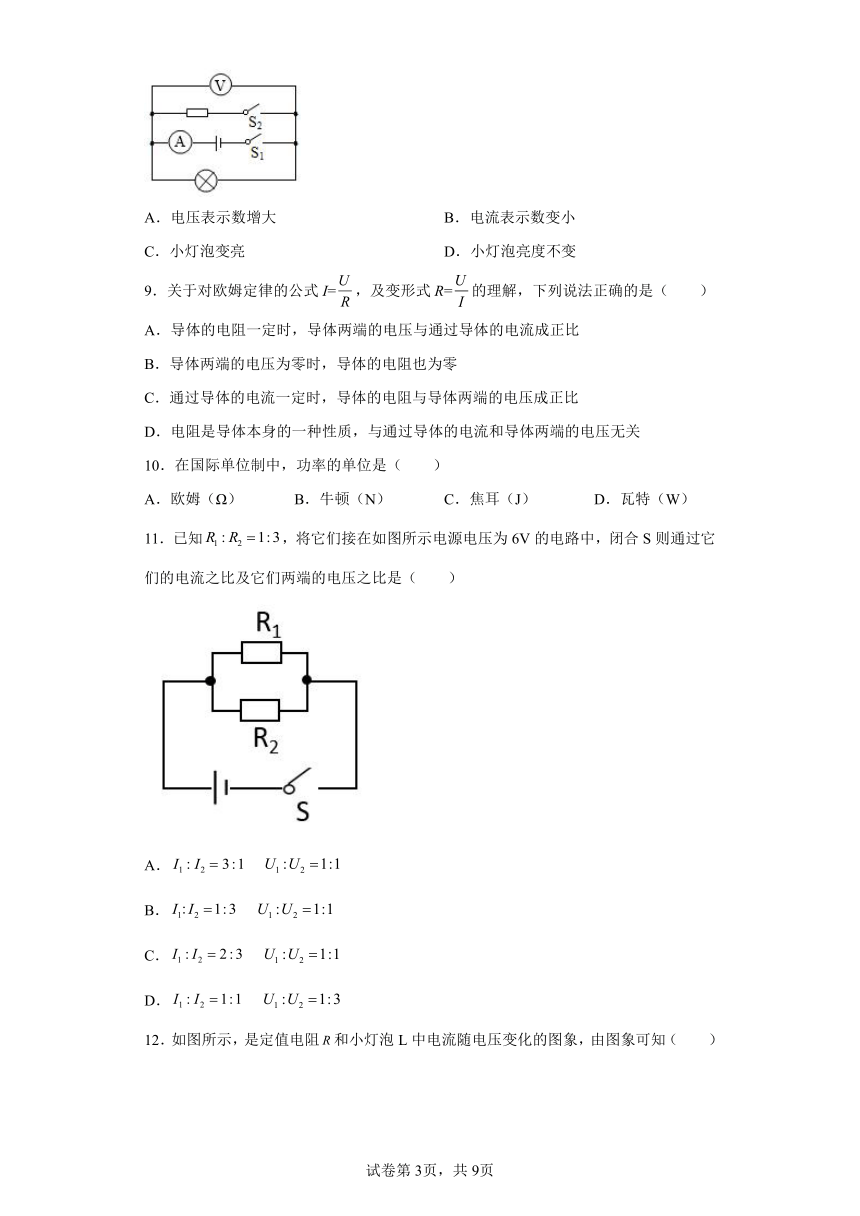

8．如图所示，电源电压恒定，闭合S1，小灯泡发光，再闭合S2时，观察到的现象是（　　）
A．电压表示数增大 B．电流表示数变小
C．小灯泡变亮 D．小灯泡亮度不变
9．关于对欧姆定律的公式I=，及变形式R=的理解，下列说法正确的是（　　）
A．导体的电阻一定时，导体两端的电压与通过导体的电流成正比
B．导体两端的电压为零时，导体的电阻也为零
C．通过导体的电流一定时，导体的电阻与导体两端的电压成正比
D．电阻是导体本身的一种性质，与通过导体的电流和导体两端的电压无关
10．在国际单位制中，功率的单位是（　　）
A．欧姆（Ω） B．牛顿（N） C．焦耳（J） D．瓦特（W）
11．已知，将它们接在如图所示电源电压为6V的电路中，闭合S则通过它们的电流之比及它们两端的电压之比是（　　）
A．
B．
C．
D．

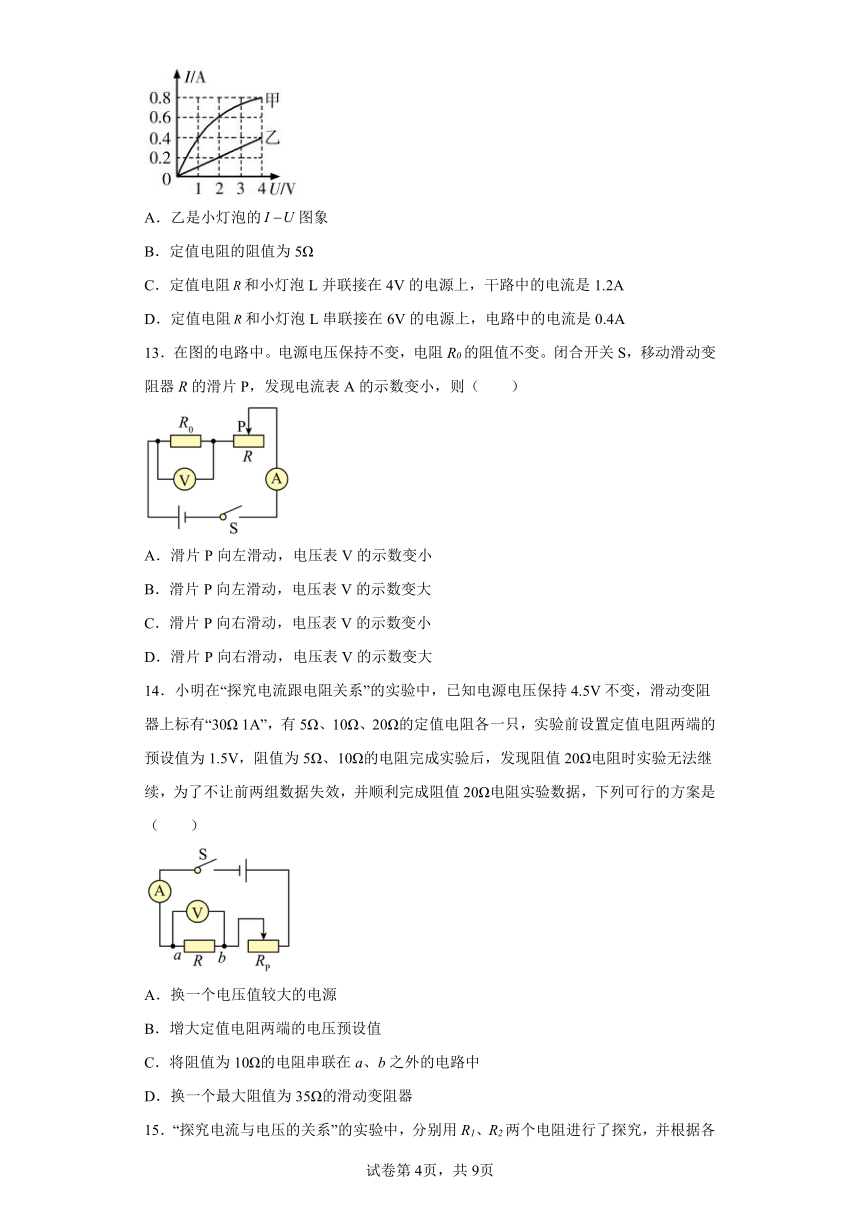

12．如图所示，是定值电阻和小灯泡L中电流随电压变化的图象，由图象可知（　　）
A．乙是小灯泡的图象
B．定值电阻的阻值为5Ω
C．定值电阻和小灯泡L并联接在4V的电源上，干路中的电流是1.2A
D．定值电阻和小灯泡L串联接在6V的电源上，电路中的电流是0.4A
13．在图的电路中。电源电压保持不变，电阻R0的阻值不变。闭合开关S，移动滑动变阻器R的滑片P，发现电流表A的示数变小，则（　　）
A．滑片P向左滑动，电压表V的示数变小
B．滑片P向左滑动，电压表V的示数变大
C．滑片P向右滑动，电压表V的示数变小
D．滑片P向右滑动，电压表V的示数变大
14．小明在“探究电流跟电阻关系”的实验中，已知电源电压保持4.5V不变，滑动变阻器上标有“30Ω 1A”，有5Ω、10Ω、20Ω的定值电阻各一只，实验前设置定值电阻两端的预设值为1.5V，阻值为5Ω、10Ω的电阻完成实验后，发现阻值20Ω电阻时实验无法继续，为了不让前两组数据失效，并顺利完成阻值20Ω电阻实验数据，下列可行的方案是（　　）
A．换一个电压值较大的电源
B．增大定值电阻两端的电压预设值
C．将阻值为10Ω的电阻串联在a、b之外的电路中
D．换一个最大阻值为35Ω的滑动变阻器

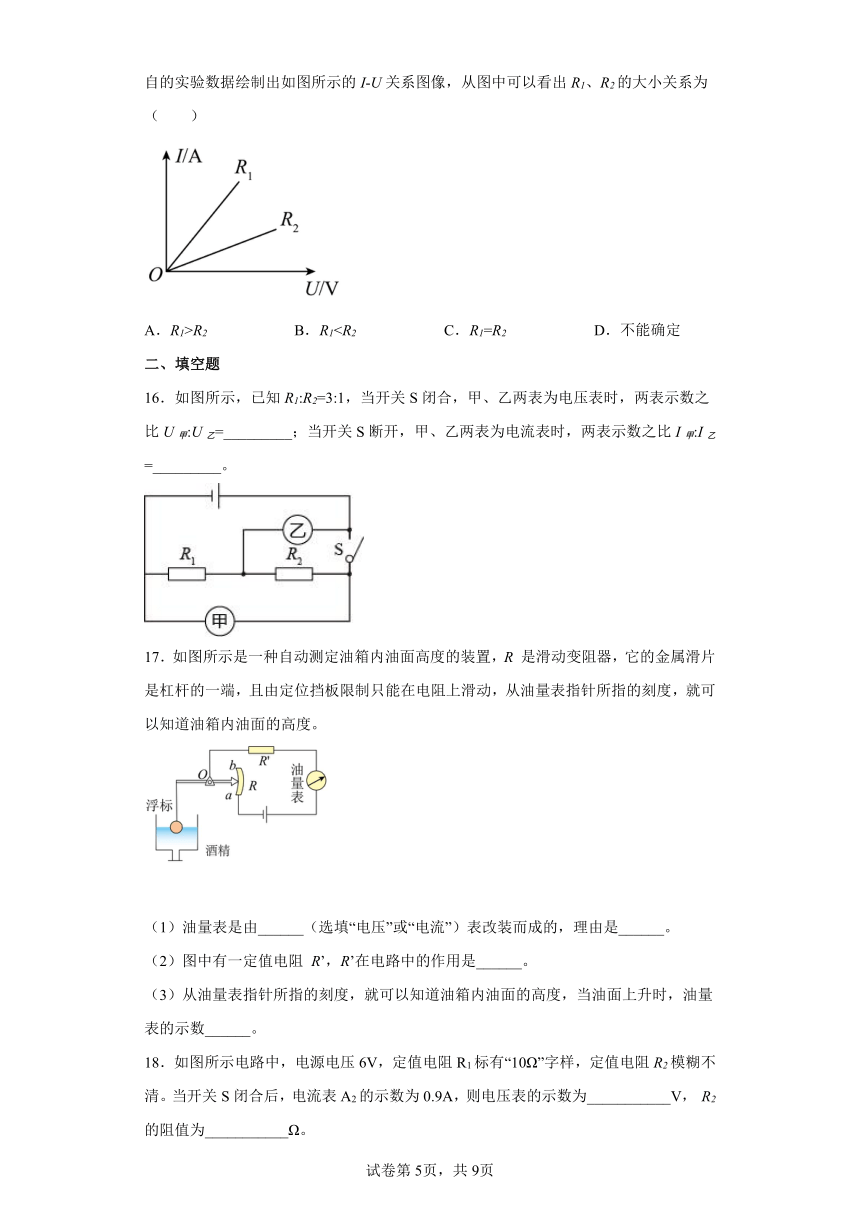

15．“探究电流与电压的关系”的实验中，分别用R1、R2两个电阻进行了探究，并根据各自的实验数据绘制出如图所示的I-U关系图像，从图中可以看出R1、R2的大小关系为（　　）
A．R1>R2 B．R1二、填空题
16．如图所示，已知R1:R2=3:1，当开关S闭合，甲、乙两表为电压表时，两表示数之比U甲:U乙=_________；当开关S断开，甲、乙两表为电流表时，两表示数之比I甲:I乙=_________。
17．如图所示是一种自动测定油箱内油面高度的装置，R 是滑动变阻器，它的金属滑片是杠杆的一端，且由定位挡板限制只能在电阻上滑动，从油量表指针所指的刻度，就可以知道油箱内油面的高度。
（1）油量表是由______（选填“电压”或“电流”）表改装而成的，理由是______。
（2）图中有一定值电阻 R’，R’在电路中的作用是______。
（3）从油量表指针所指的刻度，就可以知道油箱内油面的高度，当油面上升时，油量表的示数______。
18．如图所示电路中，电源电压6V，定值电阻R1标有“10Ω”字样，定值电阻R2模糊不清。当开关S闭合后，电流表A2的示数为0.9A，则电压表的示数为___________V， R2的阻值为___________Ω。
19．如图所示电路，电源电压3V恒定不变，电阻R1=10Ω，R2=20Ω，总电阻为________Ω，闭合开关S后，电压表示数为________V。
20．石墨烯被认为是一种未来革命性的材料，这种材料在一定条件下电阻可以降为零，因此可用于制作______（选填“绝缘体”、“半导体”或“超导体”）。这一特点可以在生活中用于______（选填“电饭煲发热丝”、“电动机线圈”或“白炽灯的灯丝”）。
三、综合题
21．已知一小灯泡正常发光时所需电压为2.0V，如图是该小灯泡L的电流随电压变化的图像，现在身边只有电压为6V的电源，要使小灯泡正常发光：
（1）需要_____（填“串联”、“并联”）一定值电阻。
（2）小灯泡正常发光时的电阻多大？( )
（3）需要的这个定值电阻多大？( )
22．小华同学为探究水流对物体的冲击力，设计了一个实验装置，如图甲所示，电源电压保持3V不变，电流表量程为0～1A，电阻不计，粗细均匀的电阻丝MN全长12cm，总电阻为9Ω，它的阻值与其接入电路的长度成正比。水平光滑杆AB上套有弹簧，弹簧弹力与其伸长量x的关系如图乙所示，弹簧左端固定，右端连接有滑块，滑块与滑片P、物体Q通过硬杆相连。滑片与电阻丝始终保持良好接触。水流冲击力为零时，滑片P刚好与电阻丝左端相接触，此时电流表满偏。
（1）Q在水下1m处，求所受液体压强______；
（2）当水流速度增大时，电流表示数______（选填“变大”、“变小”或“不变”）；
（3）电阻R0的阻值为多少______？
（4）如果滑块稳定后电流表读数为0.5A时，物体所受到的冲击力大小为多少______？
23．如图甲所示小刚设计了一个电子拉力计原理图，硬质弹簧上端和金属滑片P固定在一起，摩擦力不计，电压表的量程为0~3V，a、b是一根长为6厘米的均匀电阻丝，其电阻R2=40欧姆，R1=20欧姆，电源电压U=4.5V，求：
（1）当滑片从a端向上移动时，电路中的电流将_____（选填变大或变小或不变），电压表的示数将_____；（选填变大或变小或不变）
（2）推到F与电压表示数U的关系式？请写出推导过程。_____
24．交通安全要求广大司机“开车不喝酒，喝酒不开车”，酒后驾驶存在许多安全隐患。某科技兴趣小组设计了一种简易的酒精检测仪，其电路原理如图甲所示。电源电压为12V，R1是气敏电阻，其阻值随呼出气体酒精含量M的变化关系如图乙所示，R2为滑动变阻器。检测前对检测仪进行“调零”，即调节滑动变阻器使电流表的示数为0.2A，调零后变阻器滑片位置保持不变。查阅到相关资料得到信息如下：
（1）求“调零”后变阻器R2接入电路的阻值是______Ω；
（2）图中电压表的示数随气体中酒精含量的增大而______（选填“增大”、“不变”或“减小”）；
（3）对某司机进行检测时，当电流表示数为0.3A时，R1＝______Ω：依据信息窗资料，判断该司机属于______（选填“酒驾”、“非酒驾”或“醉驾”）。
25．如图所示的电路中，R1=6Ω，滑动变阻器的规格为“1A、20Ω”，电源电压为4.5V并保持不变。电流表量程为0-0.6A，电压表的量程为0-3V。求：
（1）为保护电表，则滑动变阻器的变化范围为多少？
（2）当滑动变阻器R2为9Ω时，电流表、电压表的示数分别为多少？
26．阅读短文，回答问题。
2020年11月24日，“嫦娥五号”搭载采样剖面测温仪、岩芯钻探机和机器取样器等多种有用载荷在海南文昌发射中心成功发射，于12月1日成功选定着陆点后，开始避障下降和缓速垂直下降，最终平稳着陆于月球正面风暴洋的吕姆克山脉以北地区，并取回2kg月壤，这在全世界是第一次。
（1）如图甲发射“嫦娥五号”的长征五号运载火箭三级发动机采用液态氢为燃料，主要是因为液态氢______大。“嫦娥五号”返回地面进入大气层后，表面温度急剧升高，其内能______，这是通过______的方式改变了物体的内能；
（2）探测车在采集月球表面月壤样本时，机械臂简化图如图乙所示，OB＝4OA，不计自身重力，当采集重力为1 N的月壤时，在A点至少需要施加______N的拉力；
（3）小明想到为确保“嫦娥五号”正常工作而搭载剖面测温仪，为此他设计了一款智能测温报警器，智能测温报警器电路如图丙所示。电源电压为12V，通过报警器（电阻不计）的电流超过20mA时就会报警，电阻箱最大阻值为999Ω，热敏电阻RT其阻值随温度T的变化关系如图丁所示；
① 当所测温度达到或超过50℃时，系统报警，按照下列步骤调试电路：
a．电路接通前，应先将滑动变阻器滑片置于b端，再将电阻箱调到______Ω；
b．将开关S向c端闭合，移动滑动变阻器直至报警器报警，此时滑动变阻器的阻值为______Ω；
c．保持滑动变阻器滑片位置不变，将开关S向另一端闭合，报警系统即可正常使用。
② 用①中调试好的报警电路进行测温，测得此时的环境温度为30℃，此时该电路中的电流是______mA；
③ 若小明采用的电源是干电池，随着使用时间的增长，将会导致报警温度______（偏高/偏低），为此，应将滑动变阻器向______（a/b）端移动才能达到预设效果。
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．D
【详解】
A．电路电流变化较小时，灯泡的亮暗变化不明显，用小灯泡不易看出电流的变化情况，故A错误；
B．电阻大小与导体长度、横截面积、材料有关，实验中研究电阻大小与某一变量大小关系时，要控制其他变量相同，故B错误；
C．由图得，导体的材料不同，长度与横截面积大小相同，因此该电路探究导体的电阻大小与导体材料的关系，故C错误；
D．由实验得，长度与横截面积均相同的铜丝、镍铬合金丝分别与灯泡串联，灯泡的亮暗不同，说明铜丝与镍铬合金丝的电阻大小不同，说明导体电阻的大小与导体的材料有关，故D正确。
故选D。
2．B
【详解】
由图可知，开关闭合后，两灯泡串联，电流表A测电路中的电流，已知灯泡L1标有“9Ω 1A”，L2标有“4Ω 1.5A”，电流表选“0～3A”量程，由于串联电路中电流处处相等，则电路中的最大电流为
根据串联电路的总电阻等于各电阻之和可得
由 可得最大电源电压
故ACD不符合题意，B符合题意。
故选B。
3．C
【详解】
当滑动变阻器的滑片P向右滑动时，滑动变阻器接入电路的阻值变大，电路总阻值变大，由欧姆定律可知，电路的电流变小，由可知，R1两端的电压U1在变小；又有
所以不变，故C符合题意，ABD不符合题意。
故选C。
4．D
【详解】
质量是物体体所具有的一种物理属性，是物质的量的量度。密度是物质的属性之一。将一根铜丝拉长，铜丝的质量和密度都没有发生改变，所以铜丝的体积也没有发生改变。而电阻大小与导体的横截面积与长度有关，将铜丝拉长，铜丝的长度变长、横截面积小，所以铜丝的电阻变大。
故选D。
5．C
【详解】
A．由电路图可知，两电阻并联，电流表A2测R2支路的电流，电流表A1测干路的电流；开关S1控制整个电路，开关S2控制电阻R1；因为并联电路中干路电流等于各支路电流之和，所以通过电阻R1的电流
故A错误；
B．因为并联电路中各支路两端的电压相等，故根据欧姆定律可得：电源的电压
故B错误；
C．由I可得
故C正确；
D．并联电路各支路互不影响，断开开关S2时，R1支路断开，R2支路照常工作，通过它的电流不变，电流表测量A1、A2均测量通过R2的电流，所以电流表A1示数变小，故D错误。
故选C。
6．B
【详解】
A．容易导电的物体叫导体，不容易导电的物体叫绝缘体，不能用能、不能区分，故A错误。
B．部分导体在一定条件下，例如达到某一温度时，电阻趋近于0，即变为超导体，故B正确。
C．塑料、陶瓷、大地中，通常情况下，大地容易导电，属于导体，塑料和陶瓷不容易导电，属于绝缘体，故C错误。
D．空气、铜块、海水中，通常情况下，铜块、海水容易导电，属于导体，空气不容易导电，属于绝缘体，故D错误。
故选B。
7．C
【详解】
A．电压表测量的是电源电压，示数不变，故A不符合题意；
B．电压表串联在干路中，无论怎么移动滑动变阻器，电压表示数都约等于电源电压，故B不符合题意；
C．电压表测量的是R′的电压，因为R′和R串联，身高越高，R′阻值越大分压越多，电压表示数越大，故C符合题意；
D．电压表测量的是R的电压，身高越高R′越大，R分压越小，故D不符合题意。
故选C。
8．D
【详解】
A．闭合开关S2前后，电压表测的都是电源电压，所以电压表示数不变，故A错误；
B．闭合S2前电流表测的是灯的电流，闭合S2后灯和定值电阻并联，电流表测的是干路电流，所以电流表示数变大，故B错误；
CD．闭合开关S2前后，灯的电压和电阻都不变根据公式得灯的实际功率不变，所以灯的亮度不变，故C错误，D正确。
故选D。
9．D
【详解】
A．根据欧姆定律的内容可知，电阻一定时，导体中的电流与导体两端的电压成正比，故A错误；
BCD．电阻是导体本身的一种性质，与材料、长度、横截面积、温度有关，与导体两端的电压和通过的电流无关；导体两端的电压为零时，导体的电阻并不为零，故D正确，BC错误。
故选D。
10．D
【详解】
A．欧姆（Ω）是电阻的国际单位，故A不符合题意；
B．牛顿（N）是力的国际单位，故B不符合题意；
C．焦耳（J）是功的国际单位，故C不符合题意；
D．瓦特（W）是功率的国际单位，故D符合题意。
故选D。
11．A
【详解】
由电路图可知，和在电路中是并联的，由并联电路的电压特点可知，它们两端的电压之比为
由可知，通过它们的电流之比为
故选A。
12．C
【详解】
A．由图像知，乙图线是一倾斜的直线，是定值电阻的I-U图象，而甲图线中，用电器的电阻是变化的，所以是小灯泡的I-U图线，故A不符合题意；
B．由图像知，当通过定值电阻R的电流为0.4A时，它两端的电压为4V。则定值电阻
故B不符合题意；
C．当定值电阻R和小灯泡L并联在4V的电源上时，由图像知，通过小灯泡的电流为0.8A，则通干路的电流
I=I1+IL=0.4A+0.8A=1.2A
故C符合题意；
D．由图像知，定值电阻R与小灯泡L串联接在电路中时，如果通过电路的电流为0.4A，则R两端的电压为4V，L两端的电压为1V，电源电压
U=4V+1V=5V
故D不符合题意。
故选C。
13．C
【详解】
由图可知，电阻R0和变阻器R串联，电压表测量电阻R0两端的电压，电流表测量电路中的电流。
AB．如果滑片P向左滑动，变阻器连入电路的电阻变小，由电阻的串联可知总电阻变小，由可知电路中的电流变大，即电流表A的示数变大，故AB不符合题意；
CD．如果滑片P向右滑动，变阻器连入电路的电阻变大，由电阻的串联可知总电阻变大，由可知电路中的电流变小，即电流表A的示数变小，由U=IR可知R0两端的电压变小，即电压表V的示数变小，故C符合题意，D不符合题意。
故选C。
14．C
【详解】
A．已知电源电压保持4.5V不变，实验前设置定值电阻两端的预设值为1.5V。由串联电路的电压特点可知，滑动变阻器两端的电压为
根据串联电路的电压与电阻的比例关系可知
接入阻值为20Ω的定值电阻时，实验无法完成，是因为滑动变阻器不能分担足够多的电压，导致定值电阻两端电压不能减小到1.5V而造成的；由题可知滑动变阻器的最大阻值为30Ω，设定值电阻两端电压为1.5V时，滑动变阻器以最大阻值接入电路，其两端电压为 ，则有
解得，当滑动变阻器以最大阻值接入电路时，其两端电压应为
U滑=2.25V
此时定值电阻和滑动变阻器两端的的总电压为
U总=U定+U滑=1.5V+2.25V=3.75V
因此，可以换一个电压值为3.75V的电源，比之前的电源电压值小，但不能换用电压值更大的电源，故A不符合题意；
B．因为探究电流与电阻的关系时，要控制定值电阻两端电压不变，所以若在此时增大定值电阻两端的电压预设值，将使得前两次测量的数据失效，故B不符合题意；
C．由题意知，更换为20Ω的定值电阻后，其两端的电压仍为1.5V。根据欧姆定律，此时通过该电路的电流为
由A选项分析可知，若控制定值电阻两端电压为1.5V，则电源电压大于定值电阻和滑动变阻器两端的总电压。由串联电路分压特点可知，此时可以串联一个电阻，串联的电阻需要分担的电压为
U串=U0-U总=4.5V-3.75V=0.75V
由欧姆定律可知，串联的电阻的阻值应为
所以，可以在将滑动变阻器调至最大阻值30Ω的情况下，在a、b之外的电路中串联阻值为10Ω的电阻使实验得以完成，故C符合题意；
D．由以上分析可知，若更换滑动变阻器，则滑动变阻器的阻值至少应为
故D不符合题意。
故选C。
15．B
【详解】
由图像可知，两电阻两端的电压相等时，通过R1的电流大于通过R2的电流，即
由可知
故B正确。
故选B。
16． 4：1 3：4
【详解】
[1]当开关S闭合，甲、乙两表为电压表时，两电阻串联，甲测电源电压，乙测R2电压，电压比为
[2]当开关S断开，甲、乙两表为电流表时，两电阻并联，甲测R2电流，乙测干路电流，电流比为
17． 电流 串联在电路中 保护电路 变大
【详解】
（1）[1][2]油量表是串联在电路中，故是电流表，若为电压表，内阻太大，造成断路现象。
（2）[3]若滑片P滑至a处，没有定值电阻R'，会造成电源短路，故需要定值电阻R'保护电路。
（3）[4] 当油面上升时，浮标上升，滑片向下滑，接入的电阻变小，总电阻变小，电压不变，故电流变大。
18． 6 20
【详解】
[1]由电路图可知，这是一个并联电路，A1测R2的电流I2，A2测干路电流I，电压表测各支路及电源电压，故电压表示数即电源电压为6V。
[2]开关S闭合时，R1中通过的电流
=0.6A
则电阻R2中通过的电流
I2=I-I2=0.9A-0.6A=0.3A
根据欧姆定律可知，电阻R2的阻值
19． 30 1
【详解】
[1]从图中可以看到，闭合开关S后，根据电流的流法可知，两电阻串联，串联电路的总电阻等于各电阻阻值之和，电阻R1=10Ω，R2=20Ω，则总电阻为
总电阻为30Ω。
[2]由[1]解析可知，总电阻为30Ω，电源电压3V恒定不变，则根据欧姆定律可知，电路的电流为
电路的电流为0.1A，串联电路的电流处处相等，流过电阻R1的电流也为0.1A，根据欧姆定律的变换式可知，电阻R1的电压为
电阻R1的电压为1V；从图中可以看到，电压表并联在电阻R1的两端，电压表的示数为1V。
20． 超导体 电动机线圈
【详解】
[1]超导体是电阻为零的导体，石墨烯在一定条件下电阻可以降为零，可用于制作超导体。
[2]超导体电阻为零，根据焦耳定律可知，超导体通电后不会产生热量，因此不能应用于电饭煲发热丝和白炽灯的灯丝；可应用于电动机线圈，使电动机工作时不会发热，提高电能转化为机械能的效率。
21． 串联 4Ω 8Ω
【详解】
解：（1）已知灯泡的额定电压为2.0V，电源电压为6V，因灯泡的额定电压小于电源电压，所以根据串联电路的分压原理可知，电路中需要串联一个定值电阻。
（2）根据图像可知，当灯泡两端电压为额定电压UL=2V时，通过的电流IL=0.5A，由欧姆定律可知，小灯泡正常发光时的电阻
（3）因串联电路两端电压等于各部分电器两端电压之和，所以小灯泡正常发光时，串联的电阻两端电压
UR=U-UL=6V-2V=4V
因串联电路处处电流相等，所以通过电阻的电流为
IR=IL=0.5A
所以串联定值电阻的阻值
答：（1）需要串联一定值电阻；
（2）小灯泡正常发光时的电阻为4Ω；
（3）需要的这个定值电阻为8Ω。
22． 9800Pa 变小 3Ω 16N
【详解】
（1）[1]Q在水下1m处所受液体压强
p＝ρgh＝1.0×103kg/m3×9.8N/kg×1m＝9800Pa
（2）[2]由图可知，R0与变阻器串联，电流表测电路中的电流，当水流速度增大时，滑片右移，接入电路中的电阻变大，电路中的总电阻变大，由I可知，电路中的电流变小，即电流表的示数变小。
（3）[3]当水流冲击力为零时，电阻丝接入电路中的电阻为零，电路中的电流I＝1A，则R0的阻值
R03Ω
（4）[4]当电流表读数为0.5A时，电路中的总电阻
R总6Ω
因串联电路中总电阻等于各分电阻之和，所以，电阻丝接入电路中的电阻
R＝R总﹣R0＝6Ω﹣3Ω＝3Ω
因电阻丝粗细均匀，全长12cm，总电阻为9Ω，且其阻值与其接入电路的长度成正比，所以，此时电阻丝接入电路中的长度
x12cm＝4cm
由图乙可知，F与x成正比，可设为F＝kx，当F＝24N时x＝6cm，则
k4N/cm
即
F＝4N/cm×x
所以，x＝4cm时，物体所受到的冲击力
F＝4N/cm×4cm＝16N
23． 不变 变大 见解析
【详解】
（1）[1][2]电路中R1与R2串联，当滑片从a端向上移动时，电路中总电阻没有变化，电流不变；电压表所测部分电阻变大，由串联电路分压原理可知，电压表示数变大。
（2）[3]电路中电流为
由乙图可知，伸长量与弹力的关系为
电压表测量的电阻值为
电压表示数为
24． 10 减小 30 酒驾
【详解】
解：由电路图可知，定值电阻与滑动变阻器串联，电流表测量电路电流，电压表测量气敏电阻两端电压；
（1）[1]检测前对检测仪进行“调零”，即调节滑动变阻器使电流表的示数为0.2A，调零后变阻器滑片位置保持不变；由乙图可知此时酒精浓度M为0，R1的阻值为50Ω，串联电路的总电阻
因串联电路的总电阻等于各分电阻阻值之和，所以此时变阻器R2接入电路的阻值
R2＝R﹣R1＝60Ω﹣50Ω＝10Ω
（2）[2]由图乙可知气敏电阻随气体中酒精含量增大而减小，由于串联电路起分压作用，气体中的酒精含量越高，气敏电阻的阻值越小，气敏电阻分得的电压越小，即电压表的示数随气体中酒精含量的增大而减小。
（3）[3]当电流表示数为0.3A时，串联电路的总电阻
则R1的阻值
R1＝R′﹣R2＝40Ω﹣10Ω＝30Ω
由图乙可知，该司机呼出的气体酒精浓度小于80mg/100mL，结合信息窗的内容判断属于酒驾。
答：（1）R2接入电路的阻值是10Ω；
（2）图中电压表的示数随气体中酒精含量的增大而减小；
（3）当电流表示数为0.3A时，R1＝30Ω，该司机属于酒驾。
25．（1）1.5Ω～12Ω；（2）0.3A，2.7V
【详解】
由电路图可知，电阻R1和滑动变阻器R2串联，电流表测电路中的电流，电压表测滑动变阻器两端的电压
（1）当电路中的电流最大时，滑动变阻器接入电路中的电阻最小，若滑动变阻器接入电路中的电阻为0时，则电路中的电流为
电流表量程为0～0.6A，滑动变阻器允许通过的最大电流为1A，电路中的最大电流Imax=0.6A，此时电路中的总电阻为
串联电路的总电阻等于各分电阻之和，滑动变阻器接入电路中的最小阻值为
由串联电路的分压特点可知，滑动变阻器两端的电压最大即U2max=3V时，滑动变阻器接入电路的电阻最大，根据串联电路的规律和欧姆定律有
即
解得R2max=12Ω，故故滑动变阻器的变化范围为1.5Ω～12Ω。
（2）当滑动变阻器R2为9Ω时，由电阻的串联和欧姆定律，电路中的电流为
滑动变阻器两端的电压为
答：（1）为保护电表，则滑动变阻器的变化范围为1.5Ω～12Ω。
（2）当滑动变阻器R2为9Ω时，电流表、电压表的示数分别为0.3A和2.7V。
26． 热值 增大 做功 4 100 500 15 偏高 a
【详解】
（1）[1]热值是燃料的一种特性，热值越大的燃料在完全燃烧相同质量的燃料时，释放出的热量越多，所以在选择火箭燃料时首先应该考虑燃料热值的大小，相同质量液氢完全燃烧放出的热量比其他燃料多，故主要液氢的热值大。
[2][3]做功可以改变物体的内能，当外界对物体做功时，物体的内能增大，当物体对外界做功时，物体的内能就会减小；“嫦娥五号”返回地面进入大气层后，与大气摩擦做功，部分机械能转化为内能，使自身温度升高，内能增加,这是通过做功的方式改变了内能的方式。
（2）[4]由图乙知根据杠杆平衡的条件F1l1=F2l2可知，在杠杆中的阻力、阻力臂一定的情况下，要使所用的动力最小，必须使动力臂最长。而在通常情况下，连接杠杆中支点和动力作用点这两点所得到的线段最长，由图乙知
l1=OA，l2=OB，OB=4OA
故
l2=4l1
由杠杆平衡条件F1l1=F2l2所以
（3）①[5]a.直接由图像丁可知，温度为50℃时，RT=100Ω；由题知，当所测温度达到或超过50℃时，系统报警；所以为使报警电路可正常使用，应先让电阻箱调到热敏电阻达到设定温度时的电阻值100Ω。
[6]b.由图像丙知，将开关向c端闭合（电阻箱与滑动变阻器串联），调节滑动变阻器的滑片，使电路中的电流为报警电流I=20mA=0.02A，报警器报警，R1=RT=100Ω ，此时电路的总电阻
滑动变阻器的电阻为
R滑=R R1=600Ω 100Ω=500Ω
②[7]由图丁知，热敏电阻RT的阻值与温度T是一次函数关系，设关系式为
RT=kT+b
将（20℃，400Ω）和（50℃，100Ω）带入上式得
400Ω=20℃k+b ①
100Ω=50℃k+b ②
综合分析①②得
k=-10Ω/℃，b=600Ω
所以关系式为
RT=-10Ω/℃ T+600Ω
当温度为30℃时，热敏电阻的阻值为
RT'=-10Ω/℃×30℃+600Ω=300Ω
此时电路的电流为
③[8][9]若小明采用的电源是干电池，随时使用时间的增长，电池电压降低，当电路中的电流为报警电流时，由欧姆定律可知报警时总电阻减小，RT的阻值减小，由图像可知，会导致报警温度偏高；为使报警温度减小为原来的温度值，则RT的阻值会增大，而报警时总电阻是减小的，根据电阻串联的规律可知，应减小滑动变阻器的阻值，即将滑片向a端移动才能达到预设效果。
