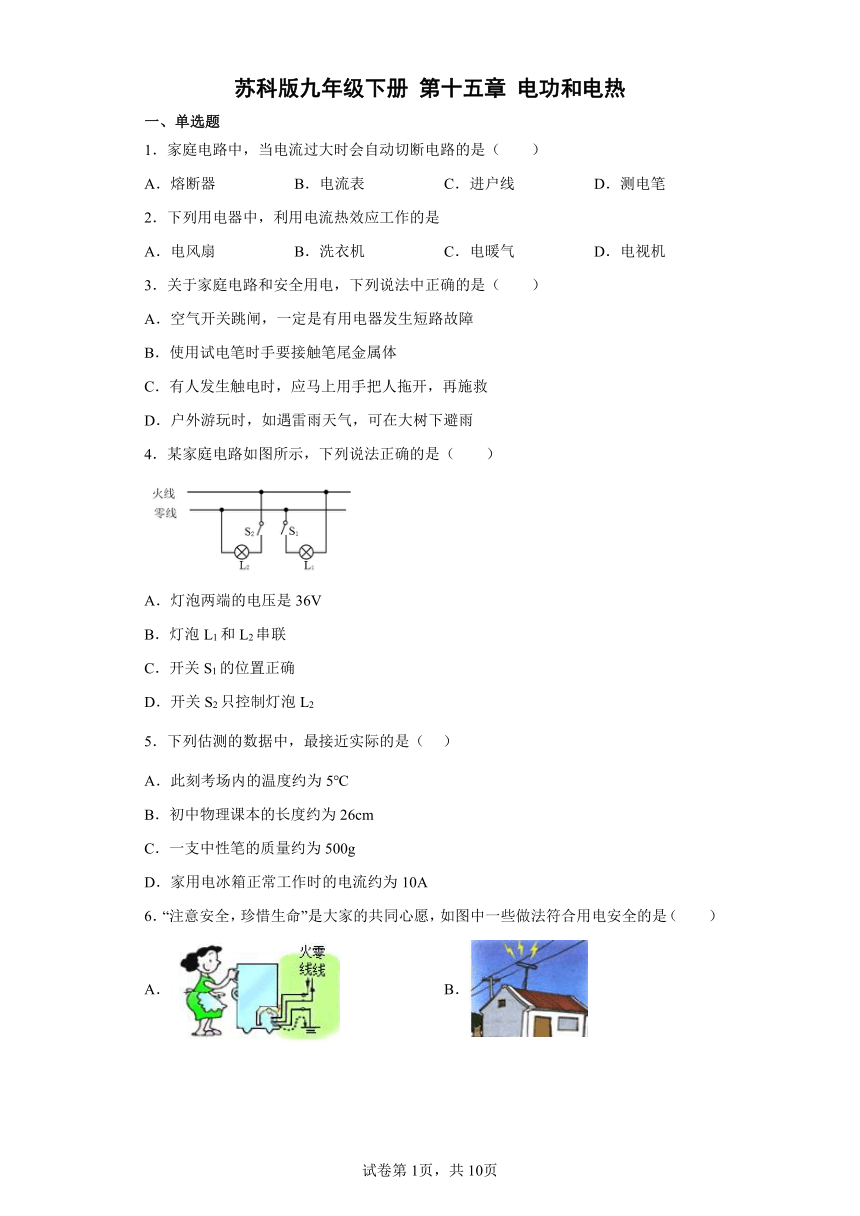

苏科版九年级下册第十五章电功和电热（含答案）

苏科版九年级下册 第十五章 电功和电热
一、单选题
1．家庭电路中，当电流过大时会自动切断电路的是（　　）
A．熔断器 B．电流表 C．进户线 D．测电笔
2．下列用电器中，利用电流热效应工作的是
A．电风扇 B．洗衣机 C．电暖气 D．电视机
3．关于家庭电路和安全用电，下列说法中正确的是（　　）
A．空气开关跳闸，一定是有用电器发生短路故障
B．使用试电笔时手要接触笔尾金属体
C．有人发生触电时，应马上用手把人拖开，再施救
D．户外游玩时，如遇雷雨天气，可在大树下避雨
4．某家庭电路如图所示，下列说法正确的是（　　）
A．灯泡两端的电压是36V
B．灯泡L1和L2串联
C．开关S1的位置正确
D．开关S2只控制灯泡L2
5．下列估测的数据中，最接近实际的是（ ）
A．此刻考场内的温度约为5℃
B．初中物理课本的长度约为26cm
C．一支中性笔的质量约为500g
D．家用电冰箱正常工作时的电流约为10A
6．“注意安全，珍惜生命”是大家的共同心愿，如图中一些做法符合用电安全的是（　　）
A． B． C． D．

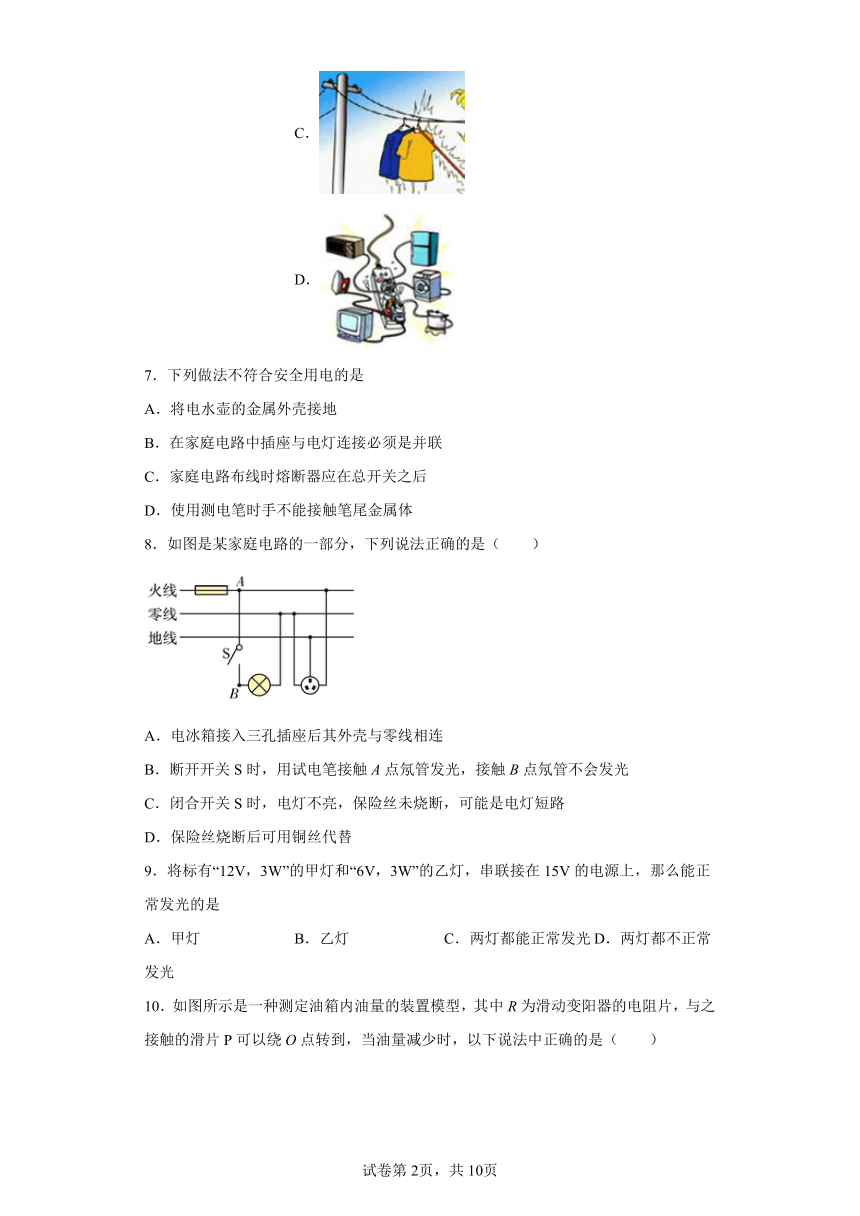

7．下列做法不符合安全用电的是
A．将电水壶的金属外壳接地
B．在家庭电路中插座与电灯连接必须是并联
C．家庭电路布线时熔断器应在总开关之后
D．使用测电笔时手不能接触笔尾金属体
8．如图是某家庭电路的一部分，下列说法正确的是（　　）
A．电冰箱接入三孔插座后其外壳与零线相连
B．断开开关S时，用试电笔接触A点氖管发光，接触B点氖管不会发光
C．闭合开关S时，电灯不亮，保险丝未烧断，可能是电灯短路
D．保险丝烧断后可用铜丝代替
9．将标有“12V，3W”的甲灯和“6V，3W”的乙灯，串联接在15V的电源上，那么能正常发光的是
A．甲灯 B．乙灯 C．两灯都能正常发光 D．两灯都不正常发光

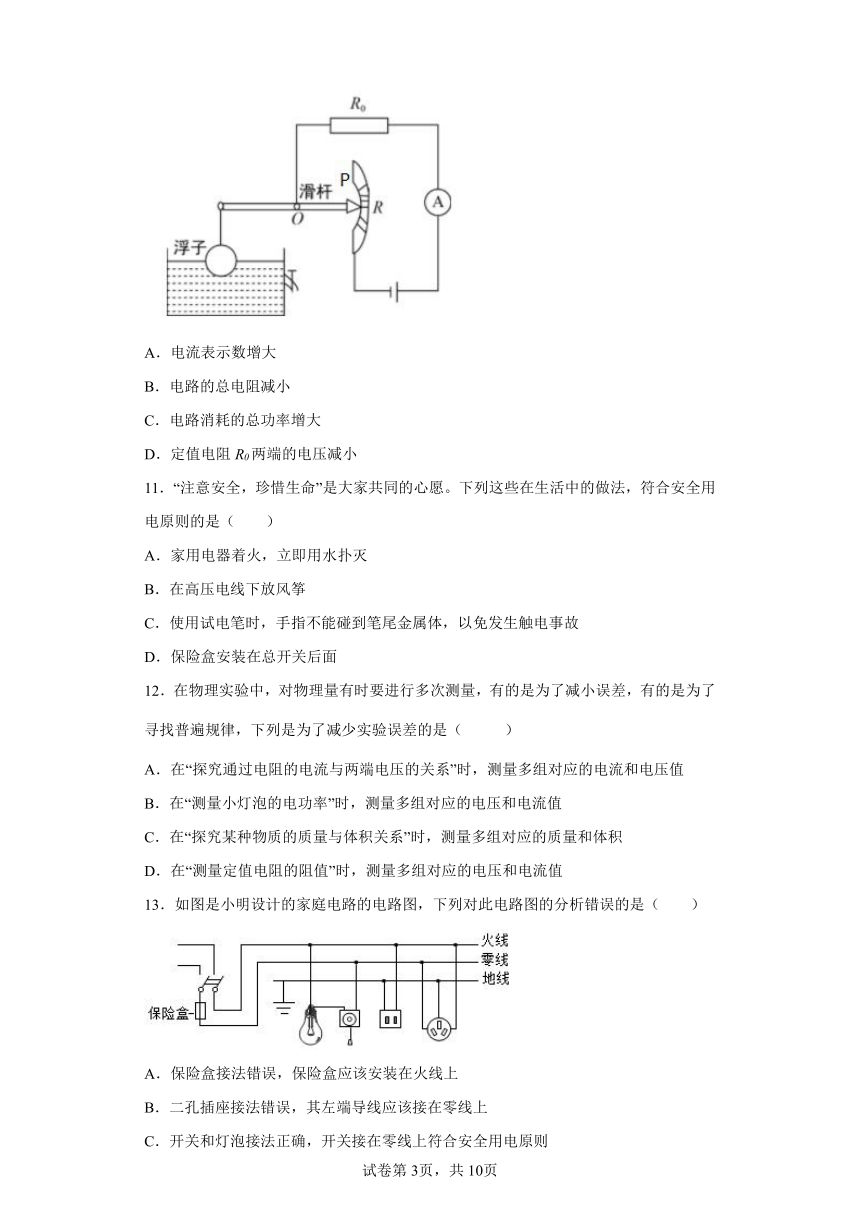

10．如图所示是一种测定油箱内油量的装置模型，其中R为滑动变阳器的电阻片，与之接触的滑片P可以绕O点转到，当油量减少时，以下说法中正确的是（　　）
A．电流表示数增大
B．电路的总电阻减小
C．电路消耗的总功率增大
D．定值电阻R0两端的电压减小
11．“注意安全，珍惜生命”是大家共同的心愿。下列这些在生活中的做法，符合安全用电原则的是（　　）
A．家用电器着火，立即用水扑灭
B．在高压电线下放风筝
C．使用试电笔时，手指不能碰到笔尾金属体，以免发生触电事故
D．保险盒安装在总开关后面
12．在物理实验中，对物理量有时要进行多次测量，有的是为了减小误差，有的是为了寻找普遍规律，下列是为了减少实验误差的是（ ）
A．在“探究通过电阻的电流与两端电压的关系”时，测量多组对应的电流和电压值
B．在“测量小灯泡的电功率”时，测量多组对应的电压和电流值
C．在“探究某种物质的质量与体积关系”时，测量多组对应的质量和体积
D．在“测量定值电阻的阻值”时，测量多组对应的电压和电流值
13．如图是小明设计的家庭电路的电路图，下列对此电路图的分析错误的是（　　）
A．保险盒接法错误，保险盒应该安装在火线上
B．二孔插座接法错误，其左端导线应该接在零线上
C．开关和灯泡接法正确，开关接在零线上符合安全用电原则
D．三孔插座接法正确，使用电冰箱时，插头应插在三孔插座上
14．如图所示，电源电压为4V，灯泡标有“3V 1.5W”字样，滑动变阻器R的规格为“20Ω 1A”，定值电阻R0=10Ω，电压表量程“0～3V”，电流表量程为“0～0.6A”。在电路安全的情况下，下列判断正确的是（不计温度对灯丝电阻的影响）（　　）
①灯泡L正常发光时的电阻为6Ω
②只闭合开关S、S2时，该电路的最小电流是0.25A
③只闭合开关S、S2时，滑动变阻器R消耗的最大电功率是0.4W
④只闭合开关S、S1时，滑动变阻器R允许接入电路的阻值范围是2Ω～18Ω
A．只有②③正确 B．只有①④正确
C．只有①②③正确 D．只有①③④正确
15．如图甲所示的电路中，为定值电阻，为滑动变阻器（其最大阻值为），闭合开关后，当滑动变阻器的滑片P从端移至端的过程中，消耗的电功率随电阻变化关系如图乙所示，根据图象信息，则下列判断正确的是（　　）
①电路中最小电流0.4A； ②的阻值是；
③电源电压10V； ④消耗的最大电功率10W
A．①② B．③④ C．①③ D．②④
二、填空题

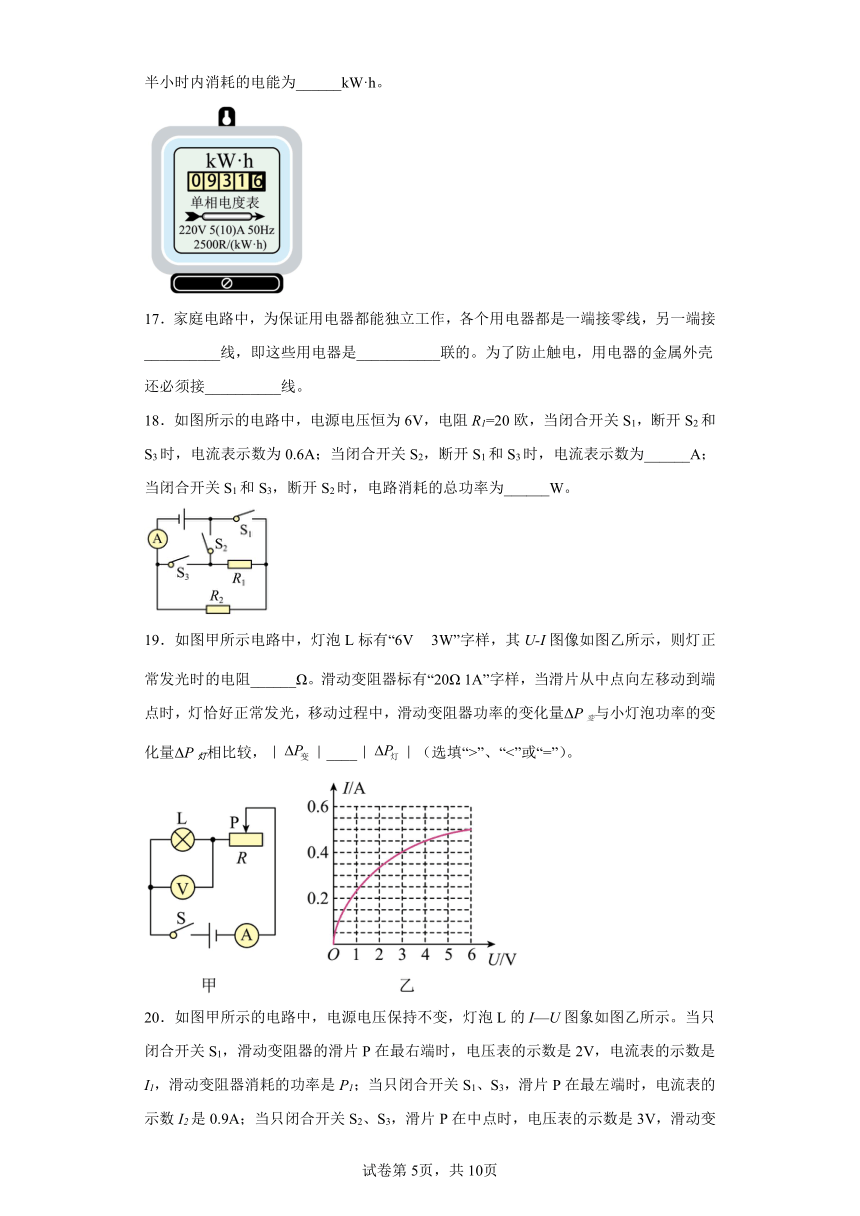

16．小刚家4月底电能表读数为82l.6kW·h，5月底电能表读数如图所示，那么5月份他家消耗了______kW·h的电能。小刚发现半小时内该电能表的表盘转1250转，则他家半小时内消耗的电能为______kW·h。
17．家庭电路中，为保证用电器都能独立工作，各个用电器都是一端接零线，另一端接__________线，即这些用电器是___________联的。为了防止触电，用电器的金属外壳还必须接__________线。
18．如图所示的电路中，电源电压恒为6V，电阻R1=20欧，当闭合开关S1，断开S2和S3时，电流表示数为0.6A；当闭合开关S2，断开S1和S3时，电流表示数为______A；当闭合开关S1和S3，断开S2时，电路消耗的总功率为______W。
19．如图甲所示电路中，灯泡L标有“6V 3W”字样，其U-I图像如图乙所示，则灯正常发光时的电阻______Ω。滑动变阻器标有“20Ω 1A”字样，当滑片从中点向左移动到端点时，灯恰好正常发光，移动过程中，滑动变阻器功率的变化量ΔP变与小灯泡功率的变化量ΔP灯相比较，｜｜____｜｜（选填“>”、“<”或“=”）。
20．如图甲所示的电路中，电源电压保持不变，灯泡L的I—U图象如图乙所示。当只闭合开关S1，滑动变阻器的滑片P在最右端时，电压表的示数是2V，电流表的示数是I1，滑动变阻器消耗的功率是P1；当只闭合开关S1、S3，滑片P在最左端时，电流表的示数I2是0.9A；当只闭合开关S2、S3，滑片P在中点时，电压表的示数是3V，滑动变阻器消耗的功率是P2；已知P1∶P2=8∶9，则I1=_______A。当滑片P在最左端时，通过开关通断，可使电路消耗的功率最大，该最大值是_______W。
三、综合题
21．电热水壶与煤气炉是家庭常用的两种加热装置，在学习了“热机效率”后，某实验小组针对电热水壶与煤气炉的加热效率和使用成本进行了实验。实验小组使用煤气炉与电热水壶分别将500g初温为28℃的水加热到沸腾（一个标准大气压下），用燃气表测量了所消耗的煤气的体积，用电能表（如图甲）单独测量了电热水壶消耗的电能。记录相关数据如表格所示。（水的比热容为4.2×103J/（kg ℃）、煤气的热值为3.9×107J/kg）
电热水壶 煤气炉
型号 220V1400W 型号 TH33A型燃气灶
加热时间 2min30s 加热时间 4min
电能表指示灯闪烁次数 40次 消耗煤气 0.004m3
电价 0.67元/kW h 煤气价格 20元/m3
（1）该电能表所接电路的最大总功率为______W。
（2）热水壶中的水升温过程中吸收热量为______J。利用电能表的相关测量结果可得到热水壶消耗电能为______kW h，电热水壶的效率为______。
（3）经过计算可以发现电热水壶的实际功率______（填“大于”、“小于”或“等于”）1400W，原因可能是：______。
（4）从使用成本上考虑，使用______（填“电热水壶”或“煤气炉”）更划算。
22．如图甲是某品牌家用电吹风，其电路如图乙所示，R1、R2为电阻丝，M为电动机。通过调节开关，可使电吹风分别处于“停止”“冷风”“暖风”或“热风”四种状态。
（1）要使电吹风正常工作，图甲中的A处应安装______，B处应安装______（选填“电动机”或“电阻丝”）；
（2）如图乙，要使电吹风处于“冷风”状态，应闭合开关______。要使电吹风处于“暖风”状态，应闭合开关______；
（3）已知电吹风处于“暖风”状态时，从出风口吹出的空气温度升高了20℃；处于“热风”状态时，从出风口吹出的空气温度升高了30℃，假设这两种状态下的热效率相同，相同时间内吹出的空气质量相同，则R1:R2=_______；
（4）电吹风用了几年后，由于电阻丝的升华，实际发热功率会______（选填“变大”“变小”或“不变”）。
23．智能家居带给我们健康、舒适的生活。如图甲所示，这是一款智能马桶的座圈，其内部加热电路的简化图如图乙所示，R1和R2为阻值恒定的电热丝，单刀双掷开关S2可接a或b，再通过调节开关S1，可实现“高”“中”“低”三种挡位的转换，其中低温挡的额定功率为20W，电热丝R2的阻值为1210Ω。
（1）座圈加热时，把电能转化为______能；
（2）1kW h的电能可供该座圈在低温挡正常工作多少小时______？
（3）电热丝R1的阻值为多少______？
（4）该座圈在中温挡正常工作时消耗的电功率为多少______？
24．请阅读《安全电压》并回答。
安全电压
初中物理课本中说：“大量实验表明，不高于36V的电压对人体来说一般是安全的，称为安全电压。”这个安全电压绝对安全吗？
安全电压是指人体较长时间接触而不致发生触电危险的电压，即人体较长时间接触，对人体各部位组织器官（如皮肤、心脏、呼吸器官和神经系统）不会造成任何损害的电压，也就是说安全电压不危及人身安全。安全电压也叫安全特低电压。应特别强调：任何情况下，都不要把安全电压理解为绝对没有危险的电压。
人体触电的危险程度同很多因素有关，而这些因素是互相关联的，只要某种因素突出到相当程度，都会使触电者达到危险的因素。人体触电后的危险程度决定于通过人体的电流、电流持续时间、电流流经人体的途径、人体的电阻、电源频率、人体的健康状况、有无疾病、性别、年龄等因素。以上各种因素中，通过人体的电流的大小起决定作用，而通过人体的电流除与加在人体上的电压有关外，还与人体电阻有关，人体的电阻又受环境、温度和湿度的影响，并且影响很大。
人体触电后有无危险受许多因素的影响，主要取决于通过人体电流的大小，而人体的安全电流和人体的电阻在不同情况下的差别是很大的。因此，安全电压在理论上不可能有一个确定的值。另外，在制定安全电压时，还要从安全与经济的角度考虑，如果规定得过低，对人身安全有好处，但会增加投资甚至造成不必要的浪费。反之，如果规定得过高，虽能满足经济的要求，但对人体安全造成威胁。因此应在保证安全的前提下，提高经济效益是各国确定安全电压的原则。
我国考虑到人体所处的环境不同，触电的危险性不同，又对四种不同接触状态下的安全电压做了如下规定：
第一种情况，人体大部分浸在水中。指在游泳池或在设有电路的危险水槽内发生人体触电的状态。这些场所会发生二次灾害。例如游泳、浴池等场所发生触电后可能导致溺水死。因此，人体可能摆脱的自主电流5mA。由于人体浸在水中，人体电阻只有500Ω，此时的安全电压应为2.5V。
第二种情况，人体显著淋湿的状态，人体一部分经常接触到电气装置金属外壳和构造物的状态。通常指在隧洞或潮湿场所，人体皮肤显著受潮。同时电气设备的金属外壳和能导电的构造物结露，人体的一部分与后者接触的状态。此时，人体电阻仅为500Ω左右，若接触电压25V，通过人体电流达到允许极限值50mA；若以安全电流30mA取代，则安全接触电压为15V。
第三种情况，上述两种接触以外的情况，对人体有接触电压后，危险性高的状态。通常指住宅、工厂、学校等场所。在这种环境中人体皮肤干燥，属正常状态。安全电流最大值取30mA，人体电阻取1700Ω，持续允许接触电压为30mA×1700Ω=50V。
第四种情况，指接触电压后无危险或危险低的情况。对此，不规定安全电压值。由此可见，不高于36V的电压也不是绝对的安全，是有条件的安全。
请根据上述材料，回答下列问题：
（1）人体触电后是否有危险，起决定作用的因素是______；
（2）影响人体电阻大小的因素有______，在______环境中，人体电阻较小；
（3）某人在水中的电阻为800Ω，其在水中能够摆脱的自主电流为5mA，若此人浸在水中作业，则安全电压为______V。
25．图甲是家用保温式电饭锅，图乙是该电饭锅的电路原理图，已知R2=202Ω，电饭锅的额定加热功率为1210W。
（1）当开关S______（选填“闭合”或“断开”）时，电饭锅处于保温状态；
（2）电路中R1的电阻是多大？( )
（3）当电饭锅处于保温状态时，保温功率是多大？( )
26．如图所示电路是某电饭锅的内部简化电路图，它有1000W（加热）和40W（保温）两档功率可切换。现用此锅加热一锅汤，汤的质量为3kg，初温为20℃，加热到100℃，汤的平均比热容约为4.0×103J/（kg·℃）。
（1）R1的阻值是多少？( )
（2）若开关S接到b，电铁锅处于什么状态？______（选填“加热”、“保温”）
（3）汤吸收了多少热量？( )
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．A
【详解】
家庭电路中，当电流过大时会自动切断电路的是熔断器，故选A。
2．C
【详解】
A. 电风扇把电能转化成机械能，不符合题意；
B. 洗衣机也是把电能转化成机械能，不符合题意；
C. 电热水器是利用了电流的热效应，电能转化成内能，符合题意；
D. 电视机把电能转化成声和光，不符合题意．
故选C.
3．B
【详解】
A．空气开关跳闸是由电路中电流过大造成的，可能是短路，也可能是用电器的总功率过
大，故A错误；
B．使用测电笔时，手要与笔尾金属体接触试电笔才能与人体、大地构成通路，区分火线或零线，故B正确；
C．发生触电事故时，必须先切断电源，然后再救人，否则会因电源不断开而发生触电，故
C错误；
D.．户外游玩时，如遇雷雨天气，不能在大树下避雨，避免雷击，故D错误。
故选B。
4．D
【详解】
A．家庭电路中零线和火线之间的电压是220V，所以灯泡两端的电压是220V，故A错误；
B．图中有两条支路，两个灯泡分别在两条支路上，灯泡L1和L2并联，故B错误；
C．开关接在火线和用电器之间，图中开关S1接在零线上，它的位置错误，故C错误；
D．开关S2和灯泡L2串联，开关S2控制灯泡L2，故D正确。
故选D。
5．B
【详解】
A．此刻考场内的温度约为25℃，故A错误；
B．初中物理课本的长度约为26cm，与实际相符，故B正确；
C．一支中性笔的质量约为10g，故C错误；
D．家用电冰箱的功率约为200W，正常工作的电流约为1A，故D错误。
故选B。
6．A
【详解】
A．家用电器的金属外壳要接地，防止金属外壳漏电，发生触电事故，此选项符合安全用电原则，符合题意；
B．电视天线与电线接触，人可能会通过天线触电，不符合题意；
C．由于自来水是导体，在电线上晾晒衣服容易发生触电事故，不符合题意；
D．插座上接过多用电器会导致总功率过大，电路中的电流过大，易引起火灾，不符合题意。
故选A。
7．D
【详解】
A．将电水壶的金属外壳接地，是为了漏电时防止触电，符合安全用电，故A不符合题意；
B．插座与电灯连接必须是并联，符合安全用电，故B不符合题意；
C．家庭电路布线时熔断器应在总开关之后，为了在换保险丝时不触电，符合安全用电，故C不符合题意；
D．使用测电笔时手应接触笔尾金属体，故D符合题意。
故选D。
8．B
【详解】
A．电冰箱接入三孔插座后其外壳与地线相连，故A错误；
B．断开开关S时，A点带电，B点不带电，用试电笔接触A点氖管，发光，接触B点氖管不会发光，故B正确；
C．闭合开关S时，电灯不亮，保险丝未烧断，可能是电灯断路，故C错误；
D．保险丝烧断后不可以用铜丝代替，铜丝的熔点较高，电路电流过高时，铜丝可能不会烧断，起不到保护作用，故D错误。
故选B。
9．A
【详解】
甲灯正常发光时的电流
电阻
乙灯正常发光时的电流
电阻
将它们串联在15V的电源上，电路中的电流
故甲灯能正常发光。故选A。
10．D
【详解】
AB．当油量减少时，浮子向下运动，滑片向上运动，由图可知，此时滑动变阻器的电阻变大，电路总电阻变大，电源电压和定值电阻R0的电阻不变，根据公式得电路中的电流变小，电流表示数变小，故AB错误；
C．电源电压一定，电流减小，根据公式得电路的总功率变小，故C错误；
D．定值电阻R0的电阻不变，电路中的电流变小，根据公式得R0两端的电压减小，故D正确。
故选D。
11．D
【详解】
A．家用电器着火，不能用水灭火，应立即关掉电源，故A不符合题意；
B．在高压电线下放风筝，有触电的危险，故B不符合题意；
C．使用试电笔时，手指不能碰到笔尖金属体，以免发生触电事故，必须用手指触碰笔尾金属体，才能构成试电笔工作的通路，故C不符合题意；
D．电路中电流过大会熔断保险丝，为了更换保险丝比较方便，保险盒安装在总开关的后面，故D符合题意。
故选D。
12．D
物理实验中为了减小误差或者寻找规律进行多次测量，如果物理量是个恒量，多次测量求平均值可以减小实验误差；如果不是测量具体的物理量，而是寻找规律也采取多次测量，寻找普遍性。
【详解】
A．在“探究电阻的电流跟两端电压的关系”时，测量多组对应的电流和电压值，是为了寻找普遍性的规律，故A不合题意；
B．在“测量小灯泡的电功率”时，小灯泡的电功率是变化的，测量多组对应的电压和电流值，是为了研究不同电压下的小灯泡实际功率，故B不合题意；
C．在“探究某种物质的质量与体积关系”时，测量多组对应的质量和体积，是为了寻找普遍性的规律，故C不合题意；
D．在“测量定值电阻的阻值”时，测量多组对应的电压和电流值，是为了计算电阻值时求取平均值，以减小误差，故D符合题意。
13．C
【详解】
A．保险装置应该接在火线上，故A正确，不符合题意；
B．二孔插座左孔接零线右侧孔接火线，故B正确，不符合题意；
C．为了用电安全，螺口灯螺口接零线，中央弹簧片经过开关接火线，故C错误，符合题意；
D．三孔插座左孔接零线、中间的孔接地线右侧孔接火线，所以三孔插座连接正确，大功率用电器或带有金属外壳的用电器为了防止漏电引起人触电要通过三孔插座接地，故D正确，不符合题意。
故选C。
14．D
【详解】
①因为灯泡标有“3V　1.5W”字样，所以灯泡的U额=1.5W，P额=3V，所以
故①正确；
②只闭合开关S、S2时，此时定值电阻R0与滑动变阻器R串联，电压表测滑动变阻器R两端的电压，电流表测电路中的电流，根据串联电路分压的特点
所以滑动变阻器R分到的电压
小于电压表的量程3V，电路安全，说明滑动变阻器R的滑片可以滑到最右端，此时电路中的电流最小
故②错误；
③只闭合开关S、S2时，此时定值电阻R0与滑动变阻器R串联，则电路中的电流为
则滑动变阻器R消耗的电功率为
要使滑动变阻器R取得最大的消耗功率，则最小，即，所以当R0-R=0，即R = R0 =10Ω时，使滑动变阻器取得最大的消耗功率，此时电路中的电流
则滑动变阻器取得最大的消耗功率为
故③正确；
④只闭合开关S、S1时，灯泡L与滑动变阻器串联接到电路中，电压表测滑动变阻器R两端的电压，电流表测电路中的电流。由①可知，灯泡的允许通过的最大电流
I最大=I额=0.5A
小于电流表的量程，为了保护电路，电流只能取0.5A。此时灯泡两端的电压为灯泡额定电压，所以滑动变阻器两端的电压
U滑=U-U额=4V-3V=1V
此时滑动变阻器接入电路的最小阻值为
根据电压表量程，滑动变阻器两端的最大电压为U滑最大=3V。此时灯泡两端的电压
UL=U- U滑最大=4V-3V=1V
所以
所以滑动变阻器R允许接入电路的阻值范围是2Ω～18Ω。故④正确。
故ABC错误，D正确。
故选D。
15．B
【详解】
①由图乙知，当变阻器接入电路的阻值最大为40Ω时，变阻器消耗的电功率为1.6W，那么电路中的电流
由图甲知，滑动变阻器R1与定值电阻R0串联在电路中，则变阻器接入电路最大时，电路中的总电阻最大，据欧姆定律知，此时电路中的电流最小为0.2A，所以①判断错误；
②③由图乙知，当变阻器接入电路的阻值为10Ω时，其电功率为2.5W，此时电路中的电流
设电源电压为U，据串联电路有
U=0.2A×(R0+40Ω)，U=0.5A×(R0+10Ω)
解以上两式得，电源电压及R0的阻值分别为
U=10V，R0=10Ω
所以②判断错误，③判断正确；
④当变阻器接入电路的阻值为0时，电路中只能R0工作，电路中的电流最大，R0消耗的电功率最大为
所以④判断正确。故ACD错误，B正确。
故选B。
16． 110 0.5
【详解】
[1]电能表表盘上最后一位数字表示小数，图示计数为931.6kW·h，可知5月份他家消耗的电能为
W=931.6kW·h-82l.6kW·h=110kW·h
[2]由图可知，每消耗1kW·h，电能表的表盘转2500转，则半小时内消耗的电能为
17． 火 并 地
【详解】
[1][2]家庭电路中，为保证用电器都能独立工作，各用电器之间要并联，用电器一端接零线，另一端接火线。
[3]为了防止用电器漏电而导致触电，用电器的金属外壳必须接地线，这样，当用电器漏电时，地线能将电流导向大地，避免人触电。
18． 0.2 5.4
【详解】
[1]当闭合开关S1，断开S2和S3时，为R2的简单电路，电流表测电路的电流，由欧姆定律得
当闭合开关S2，断开S1和S3时，两电阻串联，由电阻的串联和欧姆定律，电路的电流是
[2]当闭合开关S1和S3，断开S2时，两电阻并联，由欧姆定律，通过R1的电流是
根据并联电路各支路互不影响，由并联电路电流的规律，电路的总电流是
I并=I+I1=0.6A+0.3A=0.9A
电路的总功率为是
P=UI并=6V×0.9A=5.4W
19． 12 <
【详解】
[1]因为灯泡标有“6V 3W”字样，说明灯泡的额定电压U额=6V，额定功率P额=3W。所以灯泡正常发光时的电阻
灯泡的额定电流为
[2]当滑片从中点向左移动到端点时，只有灯泡L接入的简单电路，灯泡恰好正常发光，所以电源电压
此时滑动变阻器的功率P滑1=0，灯泡的功率P灯1=3W。因为滑动变阻器与灯泡串联，根据串联电路电流规律，滑动变阻器通过的电流
I滑=I灯=I
当滑片在中点时，滑动变阻器的功率
P滑2=URI
灯泡的电功率
P灯2=(U源-UR)I
所以滑动变阻器功率的变化量
灯泡功率的变化量
所以滑动变阻器功率的变化量与小灯泡功率的变化量相减
滑片从中点向左移动时电流变大，但总小于灯泡的额定电流，即
I I额=0.5A
所以
所以滑动变阻器电功率的变化量小于灯泡电功率的变化量。
20． 0.2 8.1
【详解】
[1]当只闭合开关S1，R1与R2串联，滑动变阻器的滑片P在最右端时，电压表的示数是2V，电流表的示数是I1，则滑动变阻器消耗的功率是P1为
当只闭合开关S2、S3，滑片P在中点时，灯泡L与串联，电压表的示数是3V，由图乙可知，电流为0.3A，则滑动变阻器消耗的功率是P2为
已知
P1∶P2=8∶9
则
解的
[2]当只闭合开关S1，R1与R2串联，滑动变阻器的滑片P在最右端时，此时电源电压表示为
……①
当只闭合开关S1、S3，R2和R3并联，滑片P在最左端时，此时电流关系表示为
……②
当只闭合开关S2、S3，滑片P在中点时，灯泡L与串联，此时电源电压表示为
……③
由①②③解的
，，，
当滑片P在最左端，R2、R3和L并联时，电路消耗的功率最大，当电源电压为6V时，灯泡L的电流由图乙可知，大小为0.45A，因为这三个用电器并联，互不影响，所以R2与R3的总电流还为0.9A，则三个用电器的干路电流为
最大功率为
21． 8800 1.512×105 0.05 84% 小于 电热水壶的实际电压低于额定电压 电热水壶
【详解】
（1）[1]10(40)A，10A表示电能表的标定电流，40A表示电能表的额定最大电流，因此该电能表所接电路的最大总功率
（2）[2]一个标准大气压下水的沸点为100℃，则水吸收的热量
[3]800imp/(kW h)表示电路中的用电器消耗1kW h电能，电能表的指示灯闪烁800次，则热水壶消耗电能
[4]电热水壶的效率
（3）[5][6]电热水壶的实际功率
由于电路中的电压低于电热水壶的额定电压，所以电热水壶的实际功率会小于额定功率。
（4）[7]电热水壶烧水的费用
煤气炉烧开这些水的费用
0.0335元<0.08元，所以从使用成本上考虑，使用电热水壶更划算。
22． 电阻丝 电动机 S S和S1 1:2 变小
【详解】
（1）[1][2]电阻用来发热，电动机用来产生风，若A处装电动机，B处装电阻，则B处产生的热无法被风带出，会烧坏电吹风，因此A处应装电阻，B处装电动机，风将产生的热带出，形成热风。
（2）[3]要吹冷风状态，则电阻不工作，电动机工作，应闭合开关S。
[4]要吹暖风，由图，R1工作、R2不工作，因此应闭合开关S、S1 。
（3）[5]电吹风处于“暖风”状态时，R1和电动机并联，从出风口吹出的空气温度升高了20℃，此时发热功率为
处于“热风”状态时，R1、R2、电动机并联，从出风口吹出的空气温度升高了30℃，此时发热功率为
假设这两种状态下的热效率相同且都为η，则二种情况下空气吸热分别为
两式相比得
化简整理得
可求得
（4）[6]电阻丝升华，会变细，电阻值会变大，为纯电阻电路，根据功率公式
可知，电阻增大时，发热功率会变小。
23． 内 50h 1210Ω 40W
【详解】
解：（1）座圈通电发热，需要消耗电能产生热量，所以座圈加热时，将电能转化为内能。
（2）1kW h的电能可供该座圈在低温挡正常工作的时间为
（3）由电路图可知，开关S2接b，S1断开时，电路为R1和R2的串联电路，电路中的总电阻为两电阻之和；开关S2接b，S1闭合时，R2短路，电路为R1的简单电路，电路中总电阻等于R1的阻值；开关S2接a，S1闭合时，电路为R1和R2的并联电路，电路中的总电阻最小；在电源电压不变时，根据可知：开关S2接b，S1断开时，座圈处于低温挡；开关S2接b，S1闭合时，座圈处于中温挡；开关S2接a，S1闭合时，座圈处于高温挡；
低温挡下，电路中的总电阻为
电热丝R1的阻值为
R1＝R﹣R2＝2420Ω﹣1210Ω＝1210Ω
（4）中温挡正常工作时的电功率为
答：（1）内；
（2）1kW h的电能可供该座圈在低温挡正常工作的时间为50h；
（3）电热丝R1的阻值为1210Ω；
（4）中温挡正常工作时的电功率为40W。
24． 通过人体电流的大小 环境、温度、湿度 潮湿 4
【详解】
（1）[1]人体触电后的危险程度决定于通过人体的电流、电流持续时间、电流流经人体的途径、人体的电阻、电源频率、人体的健康状况、有无疾病、性别、年龄等因素。以上各种因素中，通过人体的电流的大小起决定作用。
（2）[2][3]通过人体的电流除与加在人体上的电压有关外，还与人体电阻有关，人体的电阻又受环境、温度和湿度的影响，并且影响很大。在潮湿的环境中，人体的电阻会变小。
（3）[4]某人在水中的电阻为800Ω，其在水中能够摆脱的自主电流为5mA，由欧姆定律得
25． 断开 40Ω 200W
【详解】
解：（1）由电路图知，当开关断开时，电阻R1、R2串联在电路当中；开关闭合时，电路中只有R1。根据电功率推导公式和串联电路的电阻特点可知，当开关断开时，电路中的电阻较大，电功率比较小，因此电饭锅处于保温状态。
（2）开关闭合时，电路中只有R1，此时电饭锅处于加热状态，可求电阻R1为
（3）当电饭锅处于保温状态时，保温功率是
答：（1）当开关S断开时，电饭锅处于保温状态；
（2）电路中R1的电阻是40Ω；
（3）当电饭锅处于保温状态时，保温功率是200W。
26． 48.4Ω 保温 9.6×105J
【详解】
解：（1）（2）由图可知，当开关S接到a时，只有R1接入的简单电路，此时电路中的总电阻为R1的阻值，即R总=R1；当开关S接b时，R1与R2串联接入电路，此时电路中的总电阻为
R总 =R1+R2
根据可知，开关接a时，电饭锅处于加热状态；开关接b时，电饭锅处于保温状态。
即R1的阻值为
（3）汤吸收的热量为
答：（1）R1的阻值为48.4Ω；
（2）若开关S接到b，电铁锅处于保温状态；
（3）汤吸收的热量为9.6×105J。
