人教版（2019）选择性必修二 2.4 互感和自感
一、单选题
1．如图所示，灯泡、的规格完全相同，线圈L的电阻不计，下列说法中正确的是（ ）
A．当闭合开关S时，立即亮，逐渐变亮，最后两灯一样亮
B．当闭合开关S时，和始终一样亮
C．当断开开关S时，两灯都立即熄灭
D．当断开开关S时，立即熄灭、过一会儿才熄灭
2．如图所示，将两头刮掉绝缘漆的导线绕在一把锉刀上，一端接上电池（电池另一极与锉刀接触），手执导线的另一端，在锉刀上来回划动，由于锉刀表面凹凸不平，就会产生电火花。下列说法正确的是（ ）
A．产生电火花的回路只由导线与电池组成
B．如导线端只向一个方向划动也能产生电火花
C．锉刀采用什么材料制成对实验没有影响
D．导线端划动的方向决定了自感电动势的方向
3．如图所示是测定自感系数很大的线圈L直流电阻的电路，L两端并联一只电压表，用来测量自感线圈的直流电压，在测量完毕后，将电路解体时应（ ）
A．先拆除电流表 B．先断开S1
C．先拆除哪个器件都可以 D．先断开S2
4．如图所示电路，开关S闭合稳定后，流过线圈L的电流为，流过灯泡的电流为。现将S突然断开，S断开前后，下列图中能正确表示流过灯泡的电流i随时间t变化关系的是（ ）
A． B．
C． D．
5．如图1、2为演示自感现象的电路图，灯泡A1和A2规格相同，L1和L2为线圈。实验时，闭合开关S1，灯A1逐渐变亮，最终A1与A2的亮度相同；断开开关S2瞬间，灯A3突然闪亮、随后逐渐变暗。下列说法错误的是（ ）
A．图1中，变阻器R与L1的阻值相同
B．图1中，断开S1瞬间，灯A2将突然闪亮，随后A1和A2逐渐变暗
C．图2中，灯A3的阻值大于L2的阻值
D．图2中，闭合S2待电路稳定后，灯A3中电流小于L2中电流
6．如图所示的电路中，A1和A2是两个相同的灯泡，线圈L自感系数足够大，电阻可以忽略不计。下列说法不正确的是（ ）
A．合上开关S时，A2先亮，A1后亮，最后一样亮
B．断开开关S时，A1和A2都要过一会儿才熄灭
C．合上开关S稳定后，流过A1的电流方向与流过A2的电流方向都向左
D．断开开关S时，流过A1的电流方向与流过A2的电流方向都向左
7．如图所示，L1和L2是两个相同的小灯泡，L是一个自感系数相当大的线圈，其电阻与R相同，由于存在自感现象，在开关S接通和断开时，L1、L2先后亮暗的顺序是（ ）
A．接通时，L2先达最亮；断开时，L2先暗
B．接通时，L1先达最亮；断开时，L1后暗
C．接通时，L2先达最亮；断开时，L2后暗
D．接通时，L1先达最亮；断开时，L1先暗

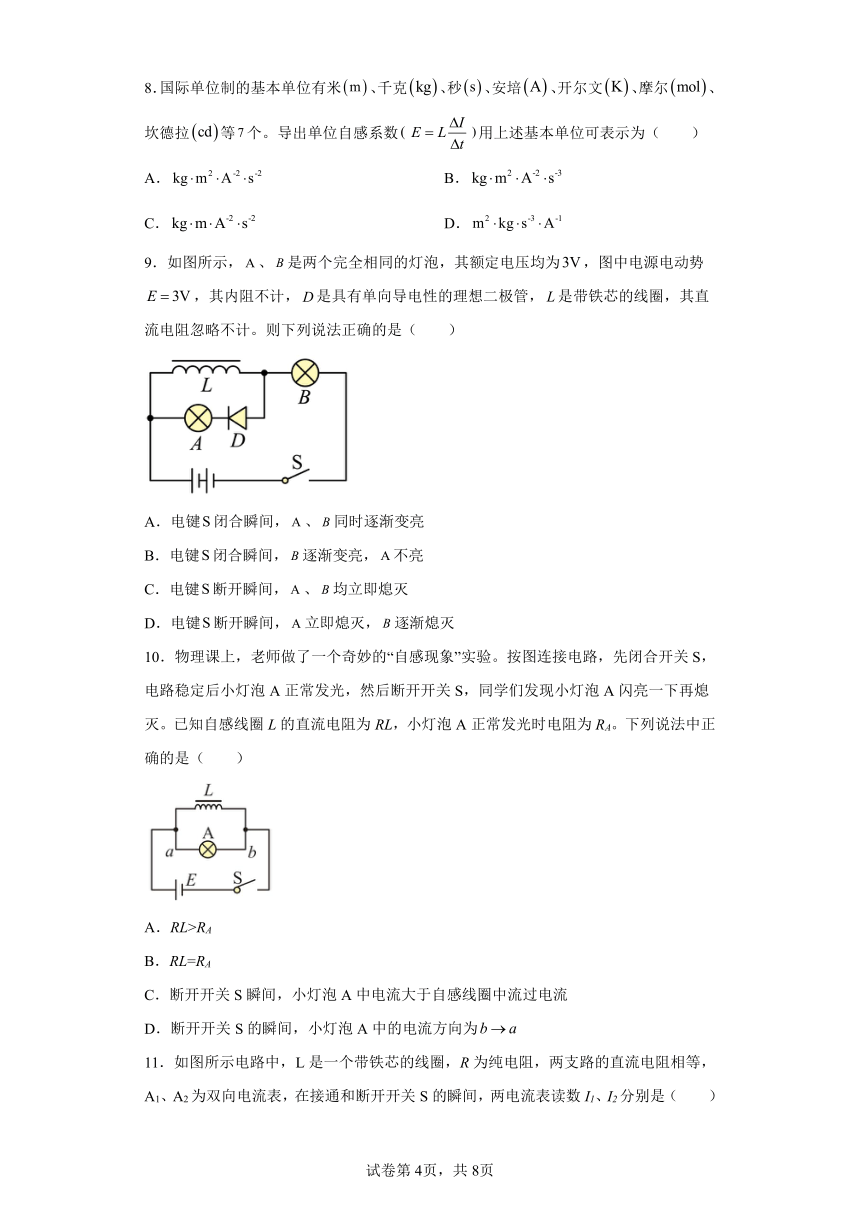

8．国际单位制的基本单位有米、千克、秒、安培、开尔文、摩尔、坎德拉等个。导出单位自感系数用上述基本单位可表示为（ ）
A． B．
C． D．
9．如图所示，、是两个完全相同的灯泡，其额定电压均为，图中电源电动势，其内阻不计，是具有单向导电性的理想二极管，是带铁芯的线圈，其直流电阻忽略不计。则下列说法正确的是（ ）
A．电键闭合瞬间，、同时逐渐变亮
B．电键闭合瞬间，逐渐变亮，不亮
C．电键断开瞬间，、均立即熄灭
D．电键断开瞬间，立即熄灭，逐渐熄灭
10．物理课上，老师做了一个奇妙的“自感现象”实验。按图连接电路，先闭合开关S，电路稳定后小灯泡A正常发光，然后断开开关S，同学们发现小灯泡A闪亮一下再熄灭。已知自感线圈L的直流电阻为RL，小灯泡A正常发光时电阻为RA。下列说法中正确的是（ ）
A．RL>RA
B．RL=RA
C．断开开关S瞬间，小灯泡A中电流大于自感线圈中流过电流
D．断开开关S的瞬间，小灯泡A中的电流方向为
11．如图所示电路中，L是一个带铁芯的线圈，R为纯电阻，两支路的直流电阻相等，A1、A2为双向电流表，在接通和断开开关S的瞬间，两电流表读数I1、I2分别是（ ）
A．I1I2 B．I1C．I112．如图所示，L是自感系数较大的线圈，其直流电阻可忽略不计，a、b、c是三个相同的小灯泡，下列说法正确的是（ ）
A．开关S闭合时，c灯立即亮，a、b灯逐渐亮
B．开关S闭合，电路稳定后，b、c灯亮，a灯不亮
C．开关S断开时， c灯立即熄灭，a、b灯逐渐熄灭
D．开关S断开时，c灯立即熄灭，a灯逐渐熄灭，b灯闪亮一下再逐渐熄灭
二、填空题
13．三个电学黑箱内分别是定值电阻、容器、电感线圈。为了确定电学黑箱内元件的种类，某同学把DIS计算机辅助实验系统中的电流传感器（相当于电流表）与一直流电源、滑动变阻器、开关串联后，分别将三个电学黑箱接入电路，闭合开关，计算机显示的电流随时间变化的图像分别如图甲、乙、丙所示则图甲、乙、丙对应的三个电学黑箱里分别是___________、___________、___________。
14．有一个称为“千人震”的趣味物理小实验，实验是用一节电动势为1.5V的新干电池，几根导线、开关和一个用于日光灯上的镇流器来完成。几位做实验的同学手拉手成一串，和电池、镇流器、开关、导线连成图示实验电路，闭合开关，经过一段时间再断开开关，此过程中同学们会有触电的感觉。人有触电感觉发生在开关 ______ (填“接通瞬间”、“断开瞬间”或“一直接通”)时，其原因是________________。
15．自感系数
（1）自感电动势：，其中是___________；L是___________，简称自感或电感。单位：___________，符号：___________。
（2）自感系数与线圈的___________、___________、___________，以及是否有___________等因素有关。
16．当一个线圈中的______变化时，它产生的______不仅在邻近的电路中激发出感应电动势，同样也在线圈______激发出感应电动势，这种现象称为自感．由于自感而产生的感应电动势叫作______。
17．如图所示，电路中电源内阻不能忽略，L的自感系数很大，其直流电阻忽略不计，A、B为两个完全相同的灯泡，当S闭合时，A灯________变亮，B灯________变亮．当S断开时，A灯________熄灭，B灯________熄灭．（均选填“立即”或“缓慢”）
三、解答题
18．一种探测气体放电过程的装置如图甲所示，充满氖气（）的电离室中有两电极与长直导线连接，并通过两水平长导线与高压电源相连。在与长直导线垂直的平面内，以导线为对称轴安装一个用阻值的细导线绕制、匝数的圆环形螺线管，细导线的始末两端c、d与阻值的电阻连接。螺线管的横截面是半径的圆，其中心与长直导线的距离。气体被电离后在长直导线回路中产生顺时针方向的电流I，其图像如图乙所示。为便于计算，螺线管内各处的磁感应强度大小均可视为，其中。
（1）求内通过长直导线横截面的电荷量Q；
（2）求时，通过螺线管某一匝线圈的磁通量；
（3）若规定为电流的正方向，在不考虑线圈自感的情况下，通过计算，画出通过电阻R的图像；
（4）若规定为电流的正方向，考虑线圈自感，定性画出通过电阻R的图像。
19．正得意呢，司机却把车停在了路边，跑到一个小超市买了一瓶水，回来系好安全带后才打火启动汽车，继续向前走。小明很奇怪，司机只是轻轻地一扭钥匙，汽油机就点火启动了，这是什么原理呢？小明立即用手机百度了一下，原来，电子点火器用到了刚学不久的自感现象！为了把原理说明白，小明设计了如下一个电路：如图所示，电池电动势为E、内阻可以忽略不计，L是一个匝数很多且有铁芯的线圈，其直流电阻为r，a、b之间的定值电阻阻值为R。然后小明设想了这样一组操作过程：先将开关S接通，电路稳定后，断开S，请你按小明的思路完成如下问题的分析：
（1）断开S瞬间，试确定通过定值电阻的电流大小和方向；
（2）断开S瞬间，线圈L相当于电源，试确定这个电源的电动势的大小；
（3）若R不是一个定值电阻，而是两个彼此靠近的金属电极，试说明断开S瞬间，两电极间产生电火花的原因。
20．在实际生产中，有些高压直流电路中含有自感系数很大的线圈。当电路中的开关S由闭合到断开时，线圈会产生很高的自感电动势，使开关S处产生电弧，危及操作人员的人身安全。为了避免电弧的产生，几名同学分别提出了以下四种方案，如图所示，哪种（些）方案可行？
21．某同学设计了如图所示的实验电路来测定自感系数很大的线圈L的电阻。
（1）请根据实验电路，说明该实验测定线圈L电阻的原理；
（2）测量完毕后，该同学想先断开开关，此时，他的同学赶紧制止，并告诉他，若其断开开关将会烧坏电压表．这种说法正确吗？如何正确拆解这个电路？
22．查阅资料，介绍一下日光灯的启动和工作原理。
试卷第1页，共3页
试卷第1页，共3页

参考答案：
1．A
【详解】
AB．当闭合S时，A2立即亮，而自感线圈对电流的增大有阻碍作用，所以通过A1的电流慢慢变大，由于稳定时自感线圈L的电阻可以忽略，最后两灯泡的电压一样大，所以一样亮，故A正确，B错误；
CD．当断开S时，通过A2的原来的电流立即消失，由于线圈对电流的减小有阻碍作用，所以通过A1的电流会慢慢变小，并且通过A2，所以两灯泡一起过一会儿熄灭，故C D错误。
故选A。
2．B
【详解】
AC．回路由导线、锉刀、电池组成，故锉刀必须用易导电的材料制成，所以A、C错误；
BD．锉刀表面凹凸不平，在移动过程中电路在通路和断路状态间不断变化，线圈产生自感电动势，电火花的产生和自感电动势的方向均与导线端划动方向无关，故B正确，D错误。
故选B。
3．D
【详解】
若先断开开关S1或先拆去电流表，由于L的自感作用都会使L和电压表组成回路，原先L中有较大的电流通过，现在这个电流将通过电压表，造成电表损坏，所以实验完毕应先断开开关S2，ABC错误，D正确。
故选 D。
4．A
【详解】
S闭合且稳定后流过电感线圈的电流是0.4A，流过灯泡的电流是0.2A，当S断开后，灯泡原来的电流立即消失，线圈中电流要开始减小，将产生自感电动势，阻碍电流的减小，所以通过灯泡的电流不会立即消失，会从0.4A开始逐渐减小，根据楞次定律知，灯泡中电流方向与原来的电流方向相反；
故选A。
5．B
【详解】
A．图1中，最终A1与A2的亮度相同，两个支路电流相同，又由于两个灯泡电阻相同，所以变阻器R与L1的电阻值相同，故A正确；
B．图1中，断开S1瞬间，电感线圈由于自感现象，L1对电流有阻碍作用，此时自感线圈相当于一个新电源，两灯泡会逐渐熄灭，而稳定时两并联支路的电流相等，则灯A2将不会闪亮，故B错误；
CD．图2中，断开S2的瞬间，A3灯突然闪亮，是因为电路稳定时，L2的电流大于A3的电流，可知L2的电阻小于A3的电阻，故CD正确。
此题选择错误选项，故选B。
6．D
【详解】
AC．合上开关的瞬间，L由于产生自感电动势阻碍通过A1的电流，所以A1中的电流小于A2中的电流，稳定后L对直流电路没有阻碍作用，A1和A2电阻相等，两支路的电流相等，即合上开关S时，A2先亮，A1后亮，最后一样亮，此时A1和A2的电流方向都向左，故A C正确，不符合题意；
BD．断开开关时，原来通过A2的电流立即消失，由于L中产生的自感电动势在A1和A2之间构成新的串联回路，故两灯都要过一会才会熄灭，此时流过A1的电流向左，流过A2的电流向右，故B正确，不符合题意，D错误，符合题意。
故选D。
7．B
【详解】
开关S接通瞬间，电路中迅速建立了电场，立即产生电流，但线圈中产生自感电动势，阻碍电流的增加，故开始时通过灯泡L1的电流较大，故灯泡L1先达最亮；电路中自感电动势阻碍电流的增加，但不能阻止电流增加；由于L是一个自感系数相当大的线圈，其电阻与R相同，所以电流稳定后，两个灯泡一样亮，即L1灯泡亮度逐渐正常，电键断开瞬间，电路中电流要立即减小零，但线圈中会产生很强的自感电动势，与灯泡L1构成闭合回路放电，故断开时L1后暗。
故选B。
8．A
【详解】
根据
可知
单位为，根据
所以
整理得
故选A。
9．B
【详解】
AB．闭合开关，二极管接反向电压，因此A灯不亮，线圈电流在逐渐增大，因此B灯逐渐变亮，故A错误，B正确；
CD．断开瞬间，B灯立即熄灭，A灯与线圈构成回路，先闪亮再逐渐熄灭，故CD错误。
故选B。
10．D
【详解】
ABC．稳定时，灯泡A与线圈L并联，故两者电压相等，通过线圈的电流为I1，通过小灯泡的电流为I2，由于稳定后开关S再断开，小灯泡闪亮一下，这是因为线圈产生的自感电动势阻碍磁通量减小，这时线圈相当于电源，电流突然增大到原来线圈的电流I1，所以可以判断I1>I2，结合欧姆定律可知，线圈L的电阻小于灯泡A的电阻，A错误，B错误，C错误；
D．在断开开关瞬间，线圈中产生自感电动势，线圈相当于电源，线圈右端为电源正极，是的灯泡中的电流为为b→a，C错误，D正确。
故选D
11．B
【详解】
接通开关S时，由于L中的自感电动势阻碍电流的增大，所以I1故选B。
12．D
【详解】
A．开关S闭合时，b、c灯立即亮，因为线圈产生自感，会阻碍该支路电流的增大，所以a灯逐渐亮，A错误；
B．开关S闭合，电路稳定后，因L的直流电阻忽略不计，则a与b并联，三个灯泡都有电流流过，a、b、c灯都亮，B错误；
CD．开关S闭合，电路稳定后，因L的直流电阻忽略不计，b灯和电阻串联，则流过a灯的电流 大于b灯的电流 ，开关S断开时，c灯立即熄灭，线圈及b、a灯构成回路，线圈产生自感电流阻碍电流减小，流过b、a灯，则a灯逐渐熄灭，b灯闪亮一下再逐渐熄灭，C错误D正确。
故选D。
13． 电容器 电感线圈 定值电阻
【详解】
[1]电容器的特性是闭合开关后，瞬间充电结束后，电路中不再有电流，甲为电容器。
[2]电感线圈对变化的电流有阻碍作用，对恒定电流无阻碍作用，乙为电感线圈。
[3]定值电阻的特性是加恒定电压，瞬间即产生恒定的电流，丙为定值电阻。
14． 断开瞬间 断开瞬间产生瞬间高压
【详解】
[1]当开关闭合后，镇流器与同学们并联，由于电源为1.5V的新干电池，所以电流很小；当断开时，镇流器电流发生变小，从而产生很高的瞬间电压，通过同学们身体有触电的感觉。
[2]镇流器的断开瞬间产生瞬间高压现象。
15． 电流的变化率 自感系数 亨利 H 大小 形状 圈数 铁芯
【详解】
（1）[1][2][3][4]自感电动势
其中是电流的变化率；L是自感系数，简称自感或电感，单位：亨利，符号：H。
（2）[5][6][7][8]自感系数与线圈的大小、形状、圈数，以及是否有铁芯等因素有关。
16． 电流 变化的磁场 本身 自感电动势
【详解】
略
17． 缓慢 立即 缓慢 缓慢
【详解】
略
18．（1）；（2）；（3）见解析；（4）见解析
【详解】
（1）由电量和电流的关系可知图像下方的面积表示电荷量，因此有
代入数据解得
（2）由磁通量的定义可得
代入数据可得
（3）在时间内电流均匀增加，有楞次定律可知感应电流的方向，产生恒定的感应电动势
由闭合回路欧姆定律可得
代入数据解得
在电流恒定，穿过圆形螺旋管的磁场恒定，因此感应电动势为零，感应电流为零，而在时间内电流随时间均匀变化，斜率大小和大小相同，因此电流大小相同，由楞次定律可知感应电流的方向为，则图像如图所示
（4）考虑自感的情况下，线框会产生自感电动势阻碍电流的变化，因此开始时电流是缓慢增加的，过一段时间电路达到稳定后自感消失，电流的峰值和之前大小相同，在时间内电路中的磁通量不变化电流要减小为零，因此自感电动势会阻碍电流的减小，使得电流缓慢减小为零。同理，在内电流缓慢增加，过一段时间电路达到稳定后自感消失，在之后，电路中的磁通量不变化电流要减小为零，因此自感电动势会阻碍电流的减小，使得电流缓慢减小为零。图像如图
19．（1）断开S瞬间，通过定值电阻的电流大小为，方向向右；（2）断开S瞬间，线圈L相当于电源，这个电源的电动势的大小为；（3）见解析。
【详解】
（1）断开S前，通过L的电流为
方向向右。
由楞次定律可知，断开S后，L中的电流只能从原来的值逐渐减小，这个电流通过R，因此，断开S瞬间，通过R的电流大小为
方向向左。
（2）断开S瞬间，线圈L相当于电源，L和R构成的回路总电阻为（R+r），由闭合电路欧姆定律可知，L中产生的自感电动势大小为
E自=I（R+r）
代入，解得
（3）两靠近的金属电极间电阻极大，接近无穷大，根据E自=I（R+r）可知，断开S瞬间，L中产生的自感电动势很大，两个电极间的电压就会极高，因此极易击穿空气发生火花放电。
20．d方案可行
【详解】
a图中开关断开时，线圈L内由于产生自感电动势有阻碍原电流减小的作用，图中并联电容器，L与C不能形成回路，不能避免使开关S处产生电弧；c图中当并联电阻时，只能对电阻放电，仍不能解决电弧现象；图bd，当并联发光二极管时，由于发光二极管有单向导电性，因此注意方向，b图中的二极管的接法能使电源短路，唯有d图，当断开电源时，产生的感应电流能通过二极管形成回路，既能避免产生电弧，又能不影响电路，故d方法可行。
21．（1）根据实验电路，电压表测量线圈两端的电压U，电流表测量通过线圈的电流I，则根据可求解线圈的电阻；
（2）若先断开开关S2，由于L的自感作用都会使L和电压表组成回路，原先L中有较大的电流通过，现在这个电流将通过电压表，造成电表损坏，所以实验完毕应先断开开关S1，再断开开关S2。
【详解】
（1）根据实验电路，电压表测量线圈两端的电压U，电流表测量通过线圈的电流I，则根据
可求解线圈的电阻；
（2）若先断开开关S2，由于L的自感作用都会使L和电压表组成回路，原先L中有较大的电流通过，现在这个电流将通过电压表，造成电表损坏，所以实验完毕应先断开开关S1，再断开开关S2。
22．见解析
【详解】
当开关接通220伏的电压立即使启辉器的惰性气体电离，产生辉光放电．辉光放电的热量使双金属片受热膨胀，两极接触．电流通过镇流器、启辉器触极和两端灯丝构成通路．灯丝很快被电流加热，发射出大量电子．双金属片自动复位，两极断开．在两极断开的瞬间，电路电流突然切断，镇流器产生很大的自感电动势，与电源电压叠加后作用于管两端．灯丝受热时发射出来的大量电子，在灯管两端高电压作用下，以极大的速度由低电势端向高电势端运动．在加速运动的过程中，碰撞管内氩气分子，使之迅速电离．在紫外线的激发下，管壁内的荧光粉发出近乎白色的可见光。
