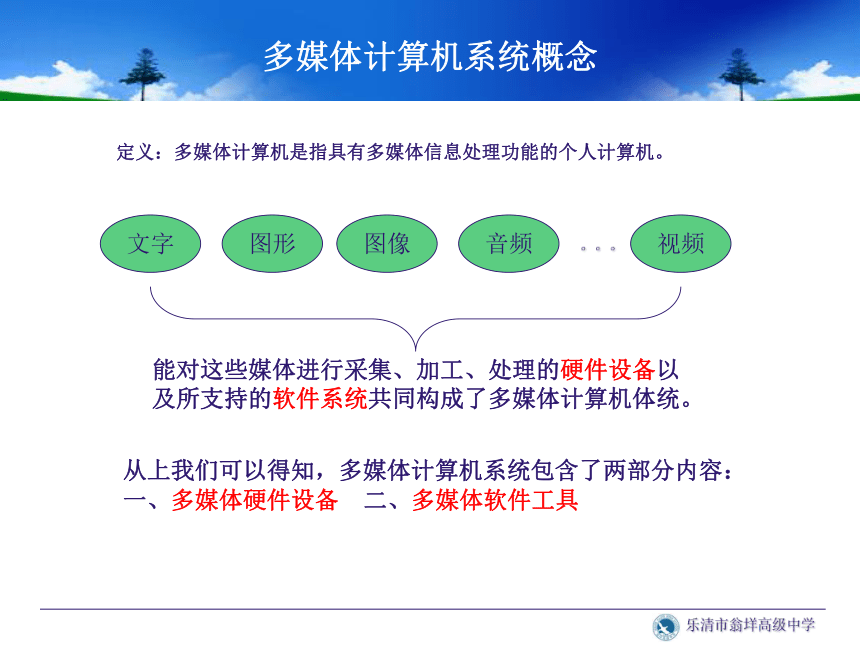

课件17张PPT。多媒体计算机系统 多媒体计算机系统概念定义：多媒体计算机是指具有多媒体信息处理功能的个人计算机。能对这些媒体进行采集、加工、处理的硬件设备以
及所支持的软件系统共同构成了多媒体计算机体统。从上我们可以得知，多媒体计算机系统包含了两部分内容：
一、多媒体硬件设备 二、多媒体软件工具1.4.1多媒体计算机配置标准的演变MPC：Microsoft公司在1990年联合一些主要的PC（个人电脑）厂商和多媒体产品开
发商成立了MPC（Multimedia Personal Computer）联盟。目的是制定多媒体计
算机系统的最低硬件配置标准。包括5部分：
1、个人计算机（PC）
2、只读光盘驱动器
3、声卡
4、Windows操作系统

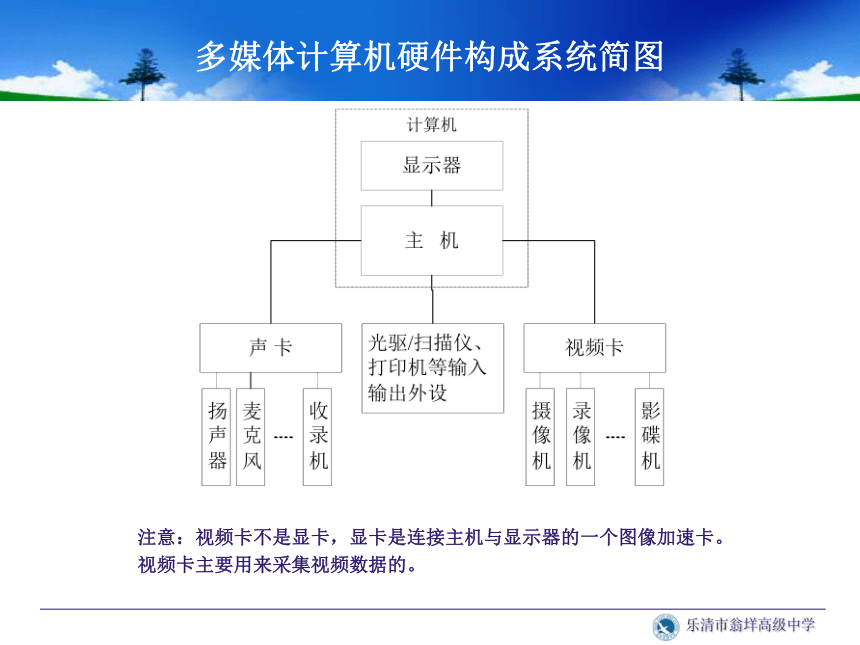

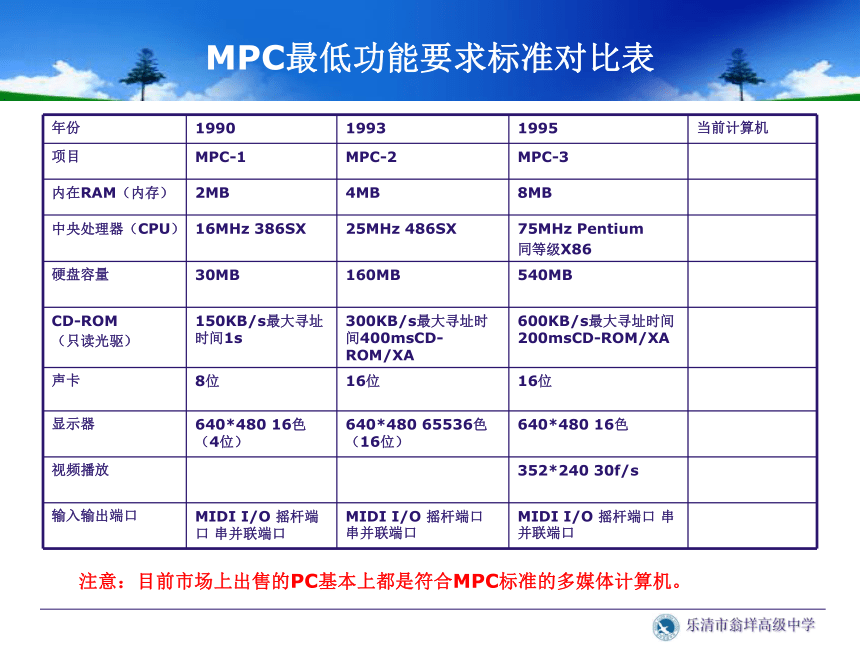

5、一组音箱（或耳机）MPC最低功能要求标准对比表注意：目前市场上出售的PC基本上都是符合MPC标准的多媒体计算机。多媒体计算机硬件构成系统简图注意：视频卡不是显卡，显卡是连接主机与显示器的一个图像加速卡。
视频卡主要用来采集视频数据的。1.4.2常见多媒体硬件设备-光驱1、CD-ROM驱动器（只读光驱）
作用：仅能从光盘上读出信息的设备。
工作原理：主轴马达驱动光盘告诉旋转，靠近
光盘（并不接触）的激光读出头，以发射出去
的激光被反射回来的强弱的变化来判断光盘的
光道上存储的数据是“0”还是“1”。
性能指标：每秒能输出的字节数。
1.4.2常见多媒体硬件设备-声卡2、音频卡（声卡）
作用：是为多媒体计算机解决声音输入、输出和数字化处理提供支持的主要接口部件。
1.4.2常见多媒体硬件设备-声卡声卡接口功能示意图1.4.2常见多媒体硬件设备-声卡请同学们思考下：话筒（麦克风）和音箱（耳机）分别插入右图的哪两个插孔？1.4.2常见多媒体硬件设备-视频卡3、视频卡（视频采集卡）
作用：视频采集（包括电视信号接收）、数据压缩、解压缩、视频输出。
视频采集是实现视频模拟信号的数字化，即模数转换（A/D转换），比如连接电视
机后可以捕捉电视信号，将电视模拟信号转换为数字信号进行处理或存储。
注意：视频卡不是显卡（显卡负责显示影像的计算及输出到显示器上）。8路视频采集卡1.4.2常见多媒体硬件设备-视频卡视频卡接口示意图（每种视频卡功能有多又少）1.4.2常见多媒体硬件设备-视频卡视频卡连接示意图1.4.2常见多媒体硬件设备-扫描仪4、扫描仪
功能：扫描仪是一种能将硬拷贝形式的文字（报纸）或图像（照片）用扫描方式经过数字
化后输入计算机的设备。
原理：它利用光线照射在被扫描图片上所产生的反射光线或透射光，通过电荷耦合器件
CCD将光线亮度的强弱以及色彩信号转换成模拟电信号，再经模/数（A/D）转换成数字
图像先好输入给计算机。
1.4.2常见多媒体硬件设备-数码相机5、数码相机
原理：利用电荷耦合器件（CCD）将镜头所捕获的光信号转变为电信号，再经模/数
(A/D)转换成数字信号加以储存，即数码相机可直接得到数字图像。所以，用数码相机拍
摄可以直接输入给计算机处理。1.4.2常见多媒体硬件设备-数码摄像机6、数码摄像机
作用：拍摄过来的视频是数字化的影像，可以直接通过计算机I/O接口直接输入计算机，
而像传统摄像机那样要先经过视频卡的采集转换为数字视频信号再输入计算机。
按感光器件不同分类（选购时注意此参数）：
CCD—效果好，价格贵；
CMOS—刷新速度略低，有“拖尾”现象，价格较低。1.4.2常见多媒体软件工具光光只有多媒体硬件设备还是不够的（相当于裸机），还要有相应的多媒体软件支持才
行。
按应用层面分类：多媒体操作系统、多媒体数据采集和编辑软件、多媒体创作和集成软件
拓展练习（阅读“拓展知识”回答下列问题）1．光存储技术的产品是由 和 组成的光盘驱动系统。
2．驱动器读写头是用 和 组成的光头，记录介质采用 材料。
3．光存储技术比其他存储技术具有更高的容量，是因为 。
4．在光存储设备的优点中，信息保存的较长，是因为 。
5．扫描仪的作用是 ，它的基本工作原理是 。
6．目前，大多数扫描仪采用的光电转换部件是 ，它可以将照射在其上的光信号转换为相应的电信号，再进行A/D转换及处理，产生相应的数字信号送入计算机。其中的A/D是指将 信号转换为 信号。
7．当扫描仪的光源将光线照在欲输入的图稿上，会产生表示图像特征的 光或 光，图像不同，光的模式不同。
8．决定扫描仪性能强弱的指标有 、 、 、 和 。
9．在数码相机相机后面接受反射光的不是胶卷，而是 ，它能将光转换成电脉冲，光线越强，电量越大。
10．数码相机是通过 混合成一个像素来产生自然的彩色。它们分别是 、
、 三种颜色。对每一种颜色，数码相机存储 位颜色信息，这样每个像素经过三次拍摄，最后可以达到 位的颜色信息。 光盘驱动器光盘半导体激光器光路系统磁光高能量激光束可以聚焦成1μm的光斑激光头与介质无需接触，不受环境影响可以将各种形式的图像信息输入计算将将反映图像特征的光信号转换成计算机可以接受的电信号电荷耦合器（ccd）模拟数字透射反射分辨率灰度级指标色彩数扫描幅面扫描速度电荷耦合器（ccd）三个基本色红绿蓝824课件17张PPT。多媒体计算机系统 多媒体计算机系统概念定义：多媒体计算机是指具有多媒体信息处理功能的个人计算机。能对这些媒体进行采集、加工、处理的硬件设备以
