沪科版九年级物理第十六章电流做功与电功率专题测试
考试时间:90分钟;命题人:物理教研组
考生注意:
1、本卷分第I卷(选择题)和第Ⅱ卷(非选择题)两部分,满分100分,考试时间90分钟
2、答卷前,考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置,如需改动,先划掉原来的答案,然后再写上新的答案;不准使用涂改液、胶带纸、修正带,不按以上要求作答的答案无效。
第I卷(选择题 30分)
一、单选题(10小题,每小题3分,共计30分)
1、人们把处于超导状态的导体称为超导体,超导体电阻为零,它适合做(  )
A.电炉丝 B.电熨斗 C.输电导线 D.变阻器
2、如图所示,当滑动变阻器滑片P向右移动时,下列判断正确的是(  )
A.电压表的示数不变,电流表A1的示数变大,R1功率变大
B.电压表的示数不变,电流表A1的示数不变,R2功率变大
C.电压表的示数与A2的示数的比值变大,R1功率不变
D.电压表的示数与A2的示数的比值不变,A1的示数不变

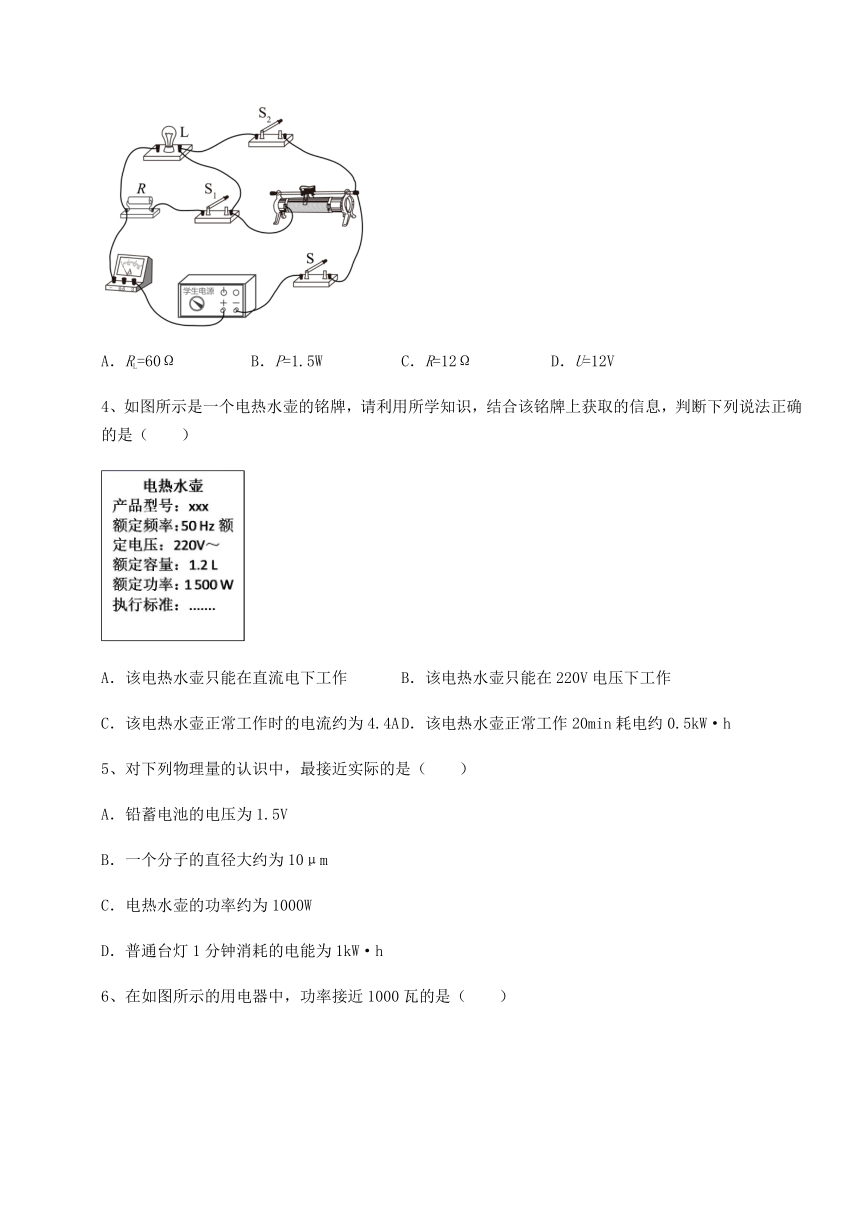

3、如图所示的电路中,电源两端电压U保持不变。小灯泡L标有“6V 3W”字样,且灯丝电阻不变。当三个开关都闭合时,小灯泡正常发光,电流表示数为0.6A;当只闭合开关S,滑动变阻器的滑片置于某点时,电路的总功率为P,小灯泡L消耗功率是它额定功率的0.25倍。下列判断正确的是(  )
A.RL=60Ω B.P=1.5W C.R=12Ω D.U=12V
4、如图所示是一个电热水壶的铭牌,请利用所学知识,结合该铭牌上获取的信息,判断下列说法正确的是(  )
A.该电热水壶只能在直流电下工作 B.该电热水壶只能在220V电压下工作
C.该电热水壶正常工作时的电流约为4.4A D.该电热水壶正常工作20min耗电约0.5kW·h
5、对下列物理量的认识中,最接近实际的是(  )
A.铅蓄电池的电压为1.5V
B.一个分子的直径大约为10μm
C.电热水壶的功率约为1000W
D.普通台灯1分钟消耗的电能为1kW·h

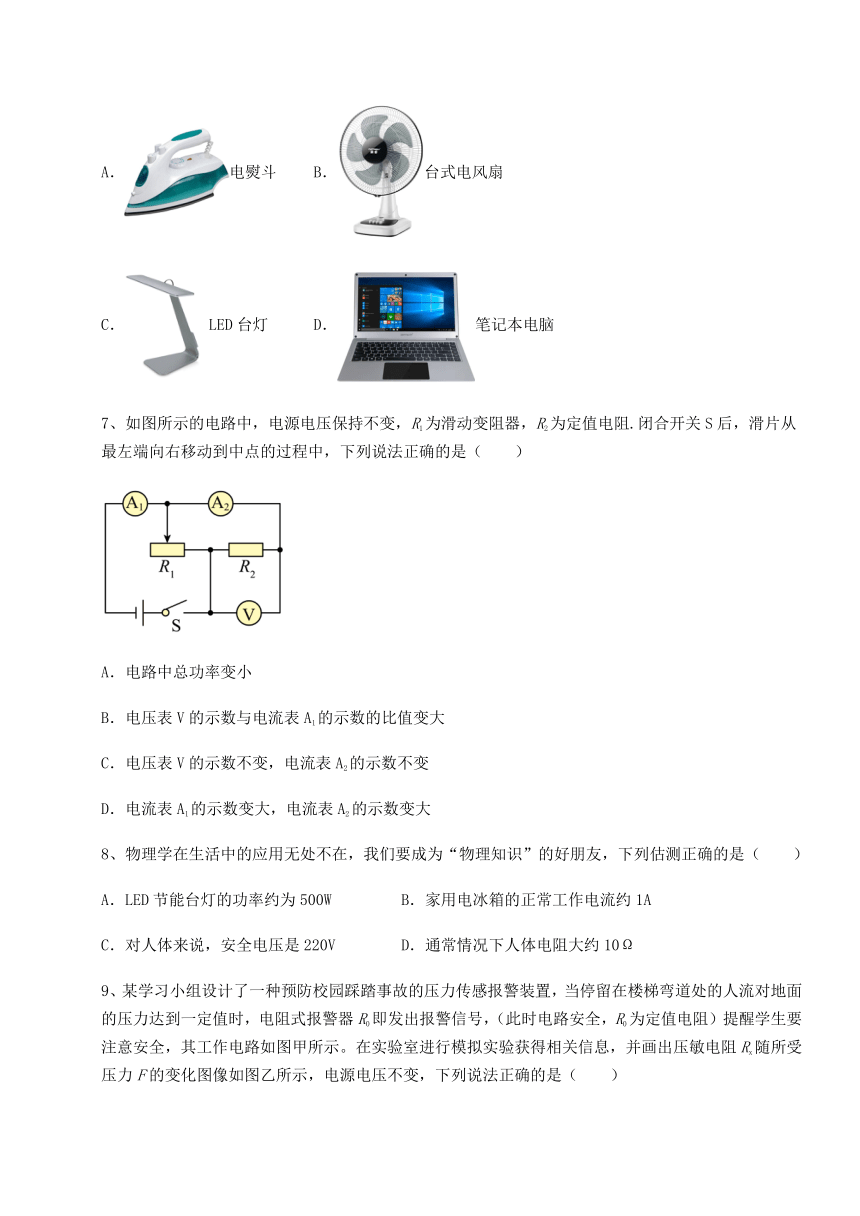

6、在如图所示的用电器中,功率接近1000瓦的是(  )
A.电熨斗 B.台式电风扇
C. LED台灯 D.笔记本电脑
7、如图所示的电路中,电源电压保持不变,R1为滑动变阻器,R2为定值电阻.闭合开关S后,滑片从最左端向右移动到中点的过程中,下列说法正确的是(  )
A.电路中总功率变小
B.电压表V的示数与电流表A1的示数的比值变大
C.电压表V的示数不变,电流表A2的示数不变
D.电流表A1的示数变大,电流表A2的示数变大
8、物理学在生活中的应用无处不在,我们要成为“物理知识”的好朋友,下列估测正确的是(  )
A.LED节能台灯的功率约为500W B.家用电冰箱的正常工作电流约1A
C.对人体来说,安全电压是220V D.通常情况下人体电阻大约10Ω

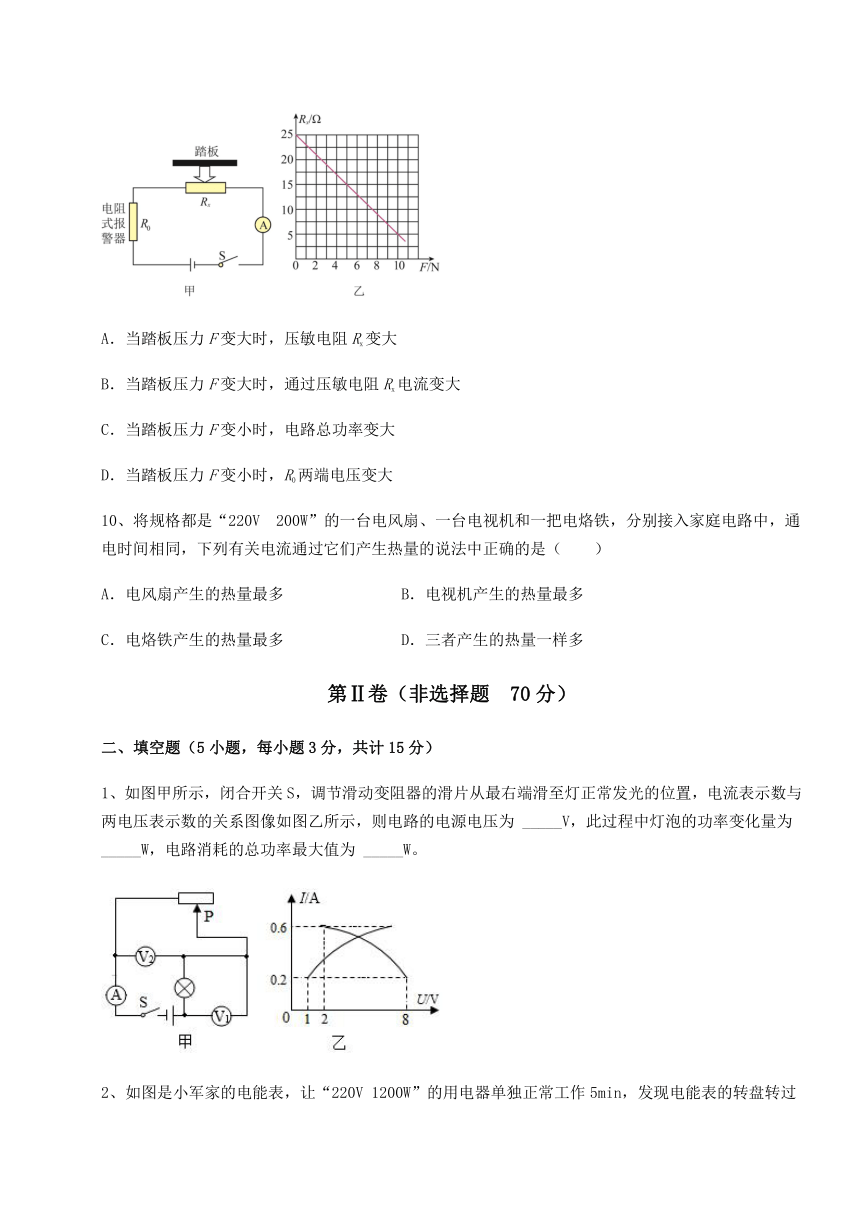

9、某学习小组设计了一种预防校园踩踏事故的压力传感报警装置,当停留在楼梯弯道处的人流对地面的压力达到一定值时,电阻式报警器R0即发出报警信号,(此时电路安全,R0为定值电阻)提醒学生要注意安全,其工作电路如图甲所示。在实验室进行模拟实验获得相关信息,并画出压敏电阻Rx随所受压力F的变化图像如图乙所示,电源电压不变,下列说法正确的是(  )
A.当踏板压力F变大时,压敏电阻Rx变大
B.当踏板压力F变大时,通过压敏电阻Rx电流变大
C.当踏板压力F变小时,电路总功率变大
D.当踏板压力F变小时,R0两端电压变大
10、将规格都是“220V 200W”的一台电风扇、一台电视机和一把电烙铁,分别接入家庭电路中,通电时间相同,下列有关电流通过它们产生热量的说法中正确的是(  )
A.电风扇产生的热量最多 B.电视机产生的热量最多
C.电烙铁产生的热量最多 D.三者产生的热量一样多
第Ⅱ卷(非选择题 70分)
二、填空题(5小题,每小题3分,共计15分)
1、如图甲所示,闭合开关S,调节滑动变阻器的滑片从最右端滑至灯正常发光的位置,电流表示数与两电压表示数的关系图像如图乙所示,则电路的电源电压为 _____V,此过程中灯泡的功率变化量为 _____W,电路消耗的总功率最大值为 _____W。

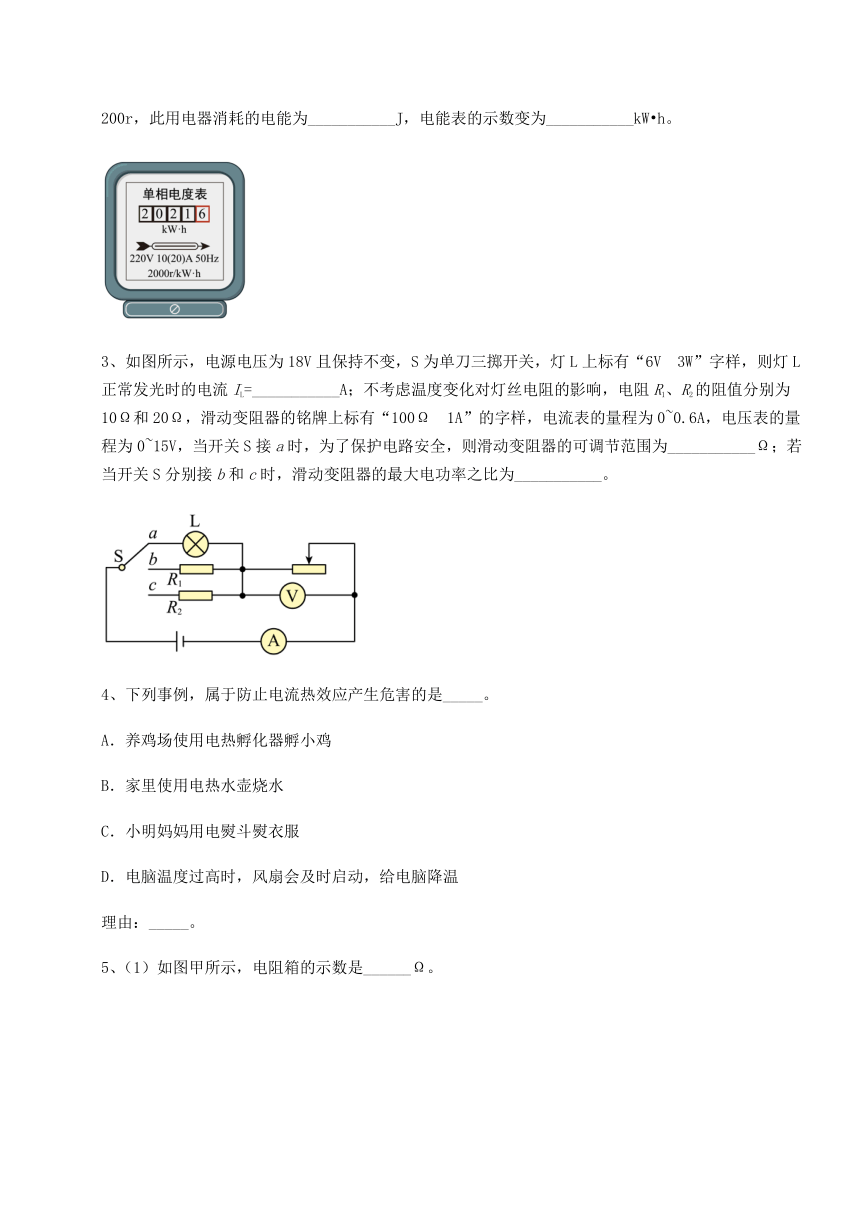

2、如图是小军家的电能表,让“220V 1200W”的用电器单独正常工作5min,发现电能表的转盘转过200r,此用电器消耗的电能为___________J,电能表的示数变为___________kW h。
3、如图所示,电源电压为18V且保持不变,S为单刀三掷开关,灯L上标有“6V 3W”字样,则灯L正常发光时的电流IL=___________A;不考虑温度变化对灯丝电阻的影响,电阻R1、R2的阻值分别为10Ω和20Ω,滑动变阻器的铭牌上标有“100Ω 1A”的字样,电流表的量程为0~0.6A,电压表的量程为0~15V,当开关S接a时,为了保护电路安全,则滑动变阻器的可调节范围为___________Ω;若当开关S分别接b和c时,滑动变阻器的最大电功率之比为___________。
4、下列事例,属于防止电流热效应产生危害的是_____。
A.养鸡场使用电热孵化器孵小鸡
B.家里使用电热水壶烧水
C.小明妈妈用电熨斗熨衣服
D.电脑温度过高时,风扇会及时启动,给电脑降温
理由:_____。
5、(1)如图甲所示,电阻箱的示数是______Ω。
(2)如图乙所示,电能表的示数是______kW·h。
三、计算题(5小题,每小题8分,共计40分)
1、在如图所示电路中,电源电压保持不变,灯L标有“4V 1.6W”字样。闭合开关S,当滑片P置于滑动变阻器的C点时,Rab=4Rac,灯L正常发光,20秒内电流对滑动变阻器做功为16J,灯L的电阻保持不变,求:
(1)灯L的阻值为多少?
(2)滑动变阻器R的最大阻值为多少?
(3)电源电压是多少?
2、如图所示,电源电压不变,定值电阻R0=30Ω,电流表量程为0~3A,小灯泡L标有“6V 3W”字样(不考虑温度对灯丝电阻的影响)。当开关S闭合,S1、S2断开,滑动变阻器的滑片P从b端滑动到某一位置时,滑动变阻器接入电路中的阻值减小了24Ω,电流表示数变化了0.2A,此时小灯泡恰好正常发光。求:
(1)小灯泡正常工作5min消耗的电能;
(2)电源电压;
(3)当开关S、S1、S2都闭合时,在保证电路安全的前提下,滑动变阻器R的功率变化范围。
3、小新喜欢吃爆米花,学习电加热原理后自己制作了一个简易的爆米花机,图甲是爆米花机的简易电路图.开关S接a时,加热同时电动机搅拌;开关S接b时,单独工作并处于保温状态。图乙是小新设计的相关参数。小新将的玉米粒放入制好的爆米花机中,玉米粒初温为,加热后玉米粒温度升高到并爆成了玉米花,此后小新将爆米花机调至保温状态。求:()
(1)保温状态时电路中的电流;
(2)电阻的阻值;
(3)加热过程电路消耗的电能;
(4)电阻给玉米加热的效率。
4、如图所示,电源电压恒为12 V,电阻R1为20 Ω,当开关S闭合后,电压表的示数为8 V。
求:(1)通过R1的电流;
(2)R2消耗的电功率。
5、如图所示是车载和家用两种加热模式的电热杯。它可以用车载12V电源加热,或接在家庭电路进行加热。它的主要参数如下表,问:
(1)如果在家庭电路中使用,电热杯正常工作时的电流和电阻各为多少?
车载额定电压 12V
家用额定电压 220V
车载额定功率 120W
家用额定功率 220W
自身质量 1.6kg
(2)在标准大气压下,用车载模式烧开0.5kg初温为20℃的水,需要多长时间(不计能量损失)?[c水=4.2×103J/(kg·℃)]
四、实验探究(3小题,每小题5分,共计15分)
1、在“测定小灯泡电功率”的实验中,小灯泡额定电压为2.5V。
(1)图甲中有一根导线连接错误,请在错误的导线上画“×”,并在图中改正______;
(2)排除故障后,闭合开关,移动滑动变阻器的滑片到某一点,电压表示数如图乙所示为______V;
(3)如表所示,小华在进行实验数据处理时,算出了小灯泡的平均功率,你认为这样处理数据是______(选填“合理”或“不合理”)的;小灯泡正常发光时的电阻为______Ω。(结果保留一位小数)
实验序号 电压U/V 电流I/A 功率P/W 平均功率P/W
1 2.0 0.26 0.52 0.69
2 2.5 0.70
3 2.8 0.30 0.84
2、小青在“测量小灯泡的额定功率”实验中,选用的小灯泡标有“2.5V”字样。
(1)如图甲是小青测量小灯泡额定功率不完整的实物电路,请用笔画线代替导线将电路连接完整;(_________)
(2)连接好电路后闭合开关,小青发现小灯泡没有发光,但电流表有示数,接下来应进行的操作是______(选填标号)
A.更换小灯泡 B.检查开关是否闭合 C.移动滑动变阻器滑片 D.检查电压表是否断路
(3)实验时,电压表的示数如图乙所示,则应将滑片向________(选填“A”或“B”)端移到某一位置,才能使小灯泡正常工作。若正常工作时电流表示数为0.5A,则小灯泡的额定功率为________W;
(4)完成上述实验后,小青又设计了一种测额定功率的方案,如图丙所示,R0是阻值已知的定值电阻。请完成下列操作:
①连接好电路,闭合开关S,将开关S1拨到触点________(选填“A”或“B”),移动滑片,使电压表的示数为小灯泡的额定电压U1;
②保持滑片的位置不动,再将开关S1拨到另一触点,读出电压表的示数U2;
③用U1、U2、R0表示小灯泡的额定功率,则表达式P=_________。
3、如图甲所示,是“测量小灯泡的电功率”的电路图,其中电源电压恒为6V,小灯泡的额定电压2.5V,正常工作时的电阻约为10Ω,滑动变阻器有A规格“10Ω 2A”、B规格“50Ω 1A”可选。
(1)该实验应选择___________规格的滑动变阻器;
(2)莉莉同学连接好电路,闭合开关,小灯泡发光,但电压表示数为0,经检查,图中a、b、c、d四根导线有一根断了,则该导线是___________;
(3)排除故障后,闭合开关,移动滑动变阻器的滑片P,发现小灯泡灭了,电压表有示数,电流表无示数,原因可能是___________;
A.电流表断路 B.小灯泡短路 C.小灯泡断路 D.滑动变阻器断路
(4)当所有的故障都排除了,闭合开关,当变阻器滑片P移到某一位置时,电压表的示数如图乙所示,要测小灯泡的额定功率,接下来的操作是向___________(左或右)移动滑动变阻器的滑片;当小灯泡正常发光时,电流表的示数如图丙所示,则小灯泡的额定功率为___________W;
(5)另一小组同学多次移动滑动变阻器的滑片P,记下多组对应的电压表和电流表的示数,并绘制成图丁所示的图像;根据图像信息,可算出小灯泡的电压为2V时的功率为___________W;通过图像还可以发现灯丝的电阻是变化的,这一现象表明:___________。
-参考答案-
一、单选题
1、C
【详解】
A.电炉丝是利用电能转化为内能工作的,需要电阻比较大,产生的热量多,故A不符合题意;
B.电熨斗是利用电能转化为内能工作的,需要电阻比较大,产生的热量多,故B不符合题意;
C.输电导线为了减小电能的损耗,电阻越小越好,故超导体适合做导线,故C符合题意;
D.变阻器需要电阻稍微大一定的材料,故D不符合题意。
故选C。
2、C
【详解】
由图得,电阻R1与滑动变阻器R2并联,电流表A1测量滑动变阻器R2的电流,电流表A2测量干路的电流,电压表测量电源电压。当滑动变阻器滑片P向右移动时,电源电压不变,电压表V的示数不变,滑动变阻器R2接入电路中的电阻变大,由得,滑动变阻器R2的电流变小,电流表A1的示数变小;由于并联电路,互不影响,电阻R1的电流和电压不变,干路电流等于电阻R1电流与滑动变阻器R2电流之和,所以干路电流变小,即电流表A2的示数变小,所以电压表的示数与A2的示数的比值变大;由得,R1功率不变,R2功率变小,故ABD错误,C正确。
故选C。
3、B
【详解】
当三个开关都闭合时,等效电路图如图甲所示;当只闭合开关S,滑动变阻器的滑片置于某点时,等效电路图如图乙所示:
D.图甲中,因并联电路中各支路两端的电压相等,且灯泡正常发光,所以,电源电压
U=U额=6V
故D错误;
A.由P=UI可得,通过灯泡的电流
IL===0.5A
所以灯泡电阻
RL===12Ω
故A错误;
C.因并联电路中干路电流等于各支路电流之和,所以,三个开关都闭合时,通过R的电流
IR=I-IL=0.6A-0.5A=0.1A
由I=可得,定值电阻R的阻值
R===60Ω
故C错误;
B.图乙中灯泡消耗的电功率
=PL=×3W=0.75W
由P=I2R可得,此时电路中的电流
I′===0.25A
电路消耗的总功率
P=UI=6V×0.25A=1.5W
故B正确。
故选B。
4、D
【详解】
A.我国和其他国家的居民用电都是交流电,热水壶一般在交流电压下工作,故A错误;
B.根据电热水壶的铭牌可知,该电热水壶的额定电压为220V,说明该电热水壶在220V下可正常工作,低于或略高于220V电热水壶可能可以工作,但不能正常工作,故B错误;
C.根据可知,该电热水壶正常工作时的电流
故C错误;
D.根据可知,该电热水壶正常工作20min耗电
故D正确。
故选D。
5、C
【详解】
A.一节铅蓄电池的电压为2.0V,一节新干电池的电压是1.5V,故A不符合题意;
B.一个分子的直径大约为10-10m,尘埃的直径大约为10μm左右,故B不符合题意;
C.电热水壶的功率约为1000W左右,故C符合题意;
D.普通台灯的额定功率小于40W,1min消耗的电能小于1kW·h,故D不符合题意。
故选C。
6、A
【详解】
A.电熨斗的功率约1000瓦,故A符合题意;
B.台式电风扇的功率约60瓦,故B不符合题意;
C.LED台灯 的功率约3~10瓦,故D不符合题意;
D.笔记本电脑的功率约100瓦,故D不符合题意。
故选A。
7、C
【详解】
由电路图可知,R1与R2并联,电压表测电源的电压,电流表A2测R2支路的电流,电流表A1测干路电流。
CD.因电源的电压保持不变,所以滑片移动时,电压表的示数不变;因并联电路中各支路独立工作、互不影响,所以滑片移动时,通过定值电阻R2的电流不变,即电流表A2的示数不变;在滑片从最左端向右移动到中点的过程中,变阻器R1接入电路中的电阻变小,由可知,通过R1的电流变大,因并联电路中干路电流等于各支路电流之和,所以干路电流变大,即电流表A1的示数变大。故C正确,D错误;
A.由“电压表的示数不变、电流表A1的示数变大”,并根据得电路中总功率变大,故A错误。
B.由“电压表的示数不变、电流表A1的示数变大”可知,电压表V的示数与电流表A1的示数的比值变小,故B错误。
故选C。
8、B
【详解】
A.LED节能台灯的功率约为5W左右,故A错误;
B.家用电冰箱的正常工作电流为1A左右,故B正确;
C.对于人体来说,安全电压不高于36V,故C错误;
D.通常情况下人体电阻大约2kΩ左右,故D错误。
故选B。
9、B
【详解】
由图甲可知,R0和Rx串联,电流表测电路中的电流。
AB.由图乙可知, Rx的阻值随所受压力F的增大而减小,当压力增大时, Rx的阻值减小, R0不变,电路中的总电阻减小, 电源电压不变,由欧姆定律可知,电路中的电流增大,即通过压敏电阻Rx电流变大,故A错误,B正确;
CD.由图乙可知,当踏板压力F变小时,Rx的阻值增大, R0不变,电路中的总电阻增大, 电源电压不变,由欧姆定律可知,电路中的电流减小,根据U=IR可知,R0两端电压变小,根据P=UI可知,电路总功率变小,故CD错误。
故选B。
10、C
【详解】
一台电风扇、一台电视机和一把电烙铁,分别接入家庭电路中,家庭电路的电压是220V,三种用电器的实际功率
P=P额=200W
又因为W=Pt,所以通电时间相同,三种用电器消耗的电能相同;因为电风扇中的电动机将电能大部分转化机械能,电视机将一部分电能转化为光能,电烙铁将电能全部转化为内能。所以产生热量最多的是电烙铁。
故选C。
二、填空题
1、9 4 5.4
【详解】
[1]由图可知:灯泡与变阻器串联,电压表V1测灯的电压,V2测变阻器的电压,电流表测电路的电流。调节滑动变阻器的滑片从最右端滑至灯正常发光的位置,变阻器连入电路的电阻变小,电路的电流变大,根据U=IR可知,灯泡两端的电压变大,故左边图像为电流随V1的示数的变化关系,右边图像为电流随V2的示数变化关系,当电路电流最小为0.2A时,由图乙可知两电压表示数,根据串联电路电压的规律可知,两电压表示数之和为电源电压
U=UL小+U滑大=1V+8V=9V
[2]变阻器连入电路的电阻最大时,电路电流最小为0.2A,由乙图知,灯泡两端的电压为1V,灯的最小功率
P1=UL小I小=1V×0.2A=0.2W
灯正常发光时,电路的电流为0.6A,由乙图可知,变阻器两端的电压为2V,由串联电路电压的规律可得,灯的额定电压为
UL=U﹣U滑小=9V﹣2V=7V
灯的额定功率为
P2=ULIL=7V×0.6A=4.2W
故灯的功率变化量为:
ΔP=4.2W﹣0.2W=4W
[3]从图中可知电路电流的最大值为0.6A,根据P=UI可知电路消耗的总功率最大值
P=UI=9V×0.6A=5.4W
2、3.6×105 2021.7
【详解】
[1]根据电能得计算公式可得,该用电器消耗得电能为
[2]图中电能表示数为2021.6kW·h,用电器工作后,该电能表得示数变为
2021.6kW·h+0.1kW·h=2021.7kW·h
3、0.5 24~60 16︰9
【详解】
[1]灯L上标有“6V 3W”字样,由得,灯L正常发光时的电流
[2]当开关S接a时,灯泡L与滑动变阻器串联,电阻R1、R2开路,电流表测量电路电流,电压表测量滑动变阻器两端的电压,电流表的量程为0~0.6A,滑动变阻器的铭牌上标有“100Ω 1A”的字样,灯泡L正常工作的电流为0.5A,因此电路最大电流为0.5A,当电路电流最大时,滑动变阻器接入电路中的电阻最小,滑动变阻器的电压为
由得,滑动变阻器接入电路中的最小电阻为
电压表的量程为0~15V,当电压表示数为15V时,滑动变阻器接入电路中的电阻最大,灯泡的电压为
由得,灯泡的电阻为
此时电路的电流为
由得,滑动变阻器接入电路中的最大电阻为
所以为了保护电路安全,则滑动变阻器的可调节范围为24~60Ω。
[3]当开关S接b时,滑动变阻器与电阻R1串联,电流表测量电路电流,电压表测量滑动变阻器电压。为了电路安全,电路最大电流为0.6A,由得,电路总电阻最小为
滑动变阻器接入电路中的最小电阻为
当电压表示数为15V时,滑动变阻器接入电路中的电阻最大,此时R1两端电压为
电路中电流最小为
滑动变阻器接入电路的阻值最大,为
滑动变阻器的功率为
由此可见,当滑动变阻器的阻值与定值电阻的阻值相等时,滑动变阻器的功率最大,二者阻值相差越大,滑动变阻器的功率越小,所以,当滑动变阻器的阻值为 时,它的功率最大,为
当开关S接c时,滑动变阻器与电阻R2串联,电流表测量电路电流,电压表测量滑动变阻器电压。由上可知,为了电路安全,电路总电阻最大为,滑动变阻器接入电路中的最小电阻为
当滑动变阻器接入电路的阻值为
时,滑动变阻器两端的电压为
此时电路安全,由上可知,当滑动变阻器接入电阻为
时,滑动变阻器的功率最大,为
所以开关S分别接b和c时,滑动变阻器的最大电功率之比为
4、D 见解析
【详解】
[1][2]ABC.用电热孵卵器孵小鸡、使用电热水壶烧水、用电熨斗熨衣服,都是将电能转化为内能,属于利用电流的热效应,故ABC不符合题意;
D.电脑温度过高时,风扇会及时启动,目的是给电脑降温,防止电热产生危害,故D符合题意。
故选D。
5、2035 3815.6
【详解】
(1)[1]由图可知,电阻箱的示数为
R=2×1000Ω+0×100Ω+3×10Ω+5×1Ω=2035Ω
即电阻箱的示数是2035Ω。
(2)[2]电能表表盘最后一位数字表示小数,则其示数为3815.6kW·h。
三、计算题
1、(1)10Ω;(2)20Ω;(3)6V
【详解】
解:由图可知,灯泡与滑动变阻器串联,电压表测滑动变阻器两端的电压。
(1)根据P=UI可得,灯泡的额定电流
根据欧姆定律可得,灯泡的电阻
(2)当滑片P置于变阻器的c点时,灯L正常发光,正常发光时的电压为4V,电流为0.4A,根据
W=UIt=I2Rt
滑动变阻器接入电路中的电阻
则滑动变阻器R的最大阻值
Rab=4Rac=4×5Ω=20Ω
(3)由欧姆定律,滑动变阻器两端的电压
Uac=ILRac=0.4A×5Ω=2V
串联电路中总电压等于各分电压之和,所以电源电压
U=UL+Uac=4V+2V=6V
答:(1)灯L的阻值为10Ω;
(2)滑动变阻器R的最大阻值为20Ω;
(3)电源电压是6V。
2、(1)900J;(2)18V;(3)6.75W~43.2W
【详解】
解:(1)小灯泡L标有“6V 3W”字样,小灯泡正常工作5min消耗的电能
W=Pt=3W×5×60s=900J
(2)当开关S闭合,S1、S2断开,R与L串联,滑动变阻器的滑片P在b端时,滑动变阻器接入电路的阻值最大,此时通过电路的电流最小为I1,滑动变阻器的滑片P从b端滑动到某一位置时,滑动变阻器接入电路中的阻值减小了24Ω,电流表示数变化了0.2A,此时小灯泡恰好正常发光,此时通过电路的电流为I2,则
I1=I2-ΔI=0.5A-0.2A=0.3A
灯泡的电阻
串联电路总电阻等于各分电阻之和,由欧姆定律可得电源电压
U=I1(R+RL)=0.3A×(R+12Ω)------①
U=I2(R-24Ω+RL)=0.5A×(R-24Ω+12Ω)------②
①②两式联立解得
R=48Ω,U=18V
(3)当开关S、S1、S2都闭合时,滑动变阻器R和定值电阻R0并联接入电路,灯泡被短路,并联电路各支路两端电压相等,等于电源电压,通过定值电阻R0的电流
并联电路干路电流等于各支路电流之和,电流表测干路电流,电流表量程为0~3A,当电流表示数达到最大时,通过滑动变阻器的电流最大,则通过滑动变阻器的最大电流
I′=I-I0=3A-0.6A=2.4A
滑动变阻器的最大功率为
P最大=UI′=18V×2.4A=43.2W
当滑动变阻器阻值最大时,通过的电流最小,此时滑动变阻器的电功率最小,则最小功率为
在保证电路安全的前提下,滑动变阻器R的功率变化范围为6.75W~43.2W。
答:(1)小灯泡正常工作一分钟消耗的电能为900J;
(2)电源电压是18V;
(3)在保证电路安全的前提下,滑动变阻器R的功率变化范围为6.75W~43.2W。
3、(1)0.1A;(2)242Ω;(3);(4)56%
【详解】
解:(1)由图乙可知保温状态的功率为
根据得保温状态时电路中的电流
(2)由图乙知的加热功率为,根据得
(3)加热过程电热丝与电机M同时工作,电路的总功率:
电路消耗的总电能:
(4)加热过程中,玉米吸收的热量
加热过程电阻产生的热量
所以电阻给玉米粒加热的效率
答:(1)保温状态时电路中的电流为0.1A;
(2)电阻的阻值为242Ω;
(3)加热过程电路消耗的电能为;
(4)电阻给玉米加热的效率为56%。
4、(1)0.2A;(2)1.6W
【详解】
解:(1)由电路图知,两个电阻串联在电路中,电压表测R2两端的电压。闭合开关后,R1两端的电压
U1=U-U2=12V-8V=4V
则电路中的电流,也即通过R1的电流
(2)R2消耗的电功率
P2=U2I=8V×0.2A=1.6W
答:(1)通过R1的电流为0.2A;
(2)R2消耗的电功率为1.6W。
5、(1)1A,220Ω;(2)1400s
【详解】
解:(1)在家庭电路中,电热杯正常工作时的电流
电热杯的电阻
(2)1标准大气压水的沸点是100℃,水吸收的热量
Q吸=c水m(t-t0)=4.2×103J/(kg·℃)×0.5kg×(100℃-20℃)=1.68×105J
不计能量损失时,消耗的电能
W=Q吸=1.68×105J
需要的加热时间
答:(1)如果在家庭电路中使用,电热杯正常工作时的电流为1A,电阻为220Ω;
(2)在标准大气压下,用车载模式烧开0.5kg初温为20℃的水,需要1400s。
四、实验探究
1、 2.2 不合理 8.9
【详解】
(1)[1]原电路中,电压表串联接入电路中,而滑动变阻器与小灯泡并联,这两处是错误的,电压表应与小灯泡并联,滑动变阻器与小灯泡串联,如图所示:
(2)[2]由图乙知,电压表使用0~3V量程,分度值为0.1V,所以电压表示数为2.2V。
(3)[3]灯在不同电压下的功率不同,计算小灯泡的平均功率没有意义,因此这样处理数据是不合理的。
[4]小灯泡正常发光时的电压是2.5V,由表中数据可知,正常发光时的电功率是0.70W,小灯泡正常发光时的电阻
2、 C A 1.25 A
【详解】
(1)[1]灯的额定电压为2.5V,故电压表选用小量程与灯并联,如下所示:
(2)[2]连接好电路后闭合开关,电流表有示数,则电路为通路,发现小灯泡没有发光,可能是通过灯泡的电流过小,电路的电阻过大所致,故接下来应进行的操作是移动滑动变阻器滑片,观察灯泡的发光情况,故ABD不符合题意,C符合题意。
故选C。
(3)[3]灯在额定电压下正常发光,图中电压选用小量程,分度值为0.1V,示数为1.9V,小于灯的额定电压2.5V,应增大灯的电压,根据串联电路电压的规律,应减小变阻器的电压,由分压原理,应减小变阻器连入电路中的电阻大小,故滑片向A端移到某一位置,才能使小灯泡正常工作。
[4]若正常工作时电流表示数为0.5A,则小灯泡的额定功率为
P=UI=2.5V×0.5A=1.25W
(4)①[5]要测灯的额定功率,首先使灯正常发光,先将电压表与灯并联,通过移动滑片的位置,使灯的电压为额定电压;保持滑片位置不动,通过开关的转换,使电压表测灯与定值电阻的电压,因此时各电阻的大小和电压不变,灯仍正常工作,根据串联电路电压的规律,可求出此时定值电阻的电压,由欧姆定律可求出灯的额定电流,根据P=UI可求出灯的额定功率。故连接好电路,闭合开关S,将开关S1拨到触点A,移动滑片,使电压表的示数为小灯泡的额定电压U1。
③[6]在②中,电压表测灯与R0的电压,因此时各电阻的大小和电压不变,灯仍正常工作,根据串联电路电压的规律,此时定值电阻的电压
U0=U2-U1
由欧姆定律可得通过灯泡的电流
小灯泡的额定功率表达式为
3、B b C 左 0.6 0.4 灯丝电阻随温度的升高而增大
【详解】
(1)[1]当灯泡正常发光时,灯泡两端的电压是2.5V,此时通过灯泡的电流约
滑动变阻器两端的电压
U滑=U-UL=6V-2.5V=3.5V
滑动变阻器接入电路的电阻
即滑动变阻器的阻值至少为14Ω,故选B规格的滑动变阻器。
(2)[2]由于小灯泡发光,电流表有示数,说明灯泡、电流表、滑动变阻器、开关与电源组成通路,但电压表无示数,说明没有电流通过电压表,由此可知电路故障是导线b开路了。
(3)[3]闭合开关后,小灯泡不发光,电流表无示数,说明电路开路了,电压表有示数,说明电压表与电流表、滑动变阻器、开关、电源组成通路,由此可知电路故障是小灯泡开路了,故选C。
(4)[4]由图乙可知,电压表的量程是0~3V,分度值是0.1V,电压表的示数为2.2V,小于灯泡额定电压,因此要测量小灯泡的额定功率,增大小灯泡两端的电压,直到电压表示数为2.5V时,读出电流表的示数,所以要减小滑动变阻器两端的电压,由串联分压可知,减小滑动变阻器连入电路的电阻,向左移动滑动变阻器的滑片,直至电压表的示数为2.5V时,读出电流表的示数。
[5]由图丙可知,电流表所选量程是0~0.6A,分度值为0.02A,电流表的示数为0.24A,小灯泡的额定功率
P额=U额I额=2.5V×0.24A=0.6W
(5)[6]由图丁可知,小灯泡的电压为2V时,通过小灯泡的电流是0.2A,此时小灯泡的功率为
PL1=UL1IL1=2V×0.2A=0.4W
[7]由图丁可知,灯丝的电阻是变化的,因为随着电压的增大,灯丝中的电流增大,由P=UI可知,灯泡的功率变大,温度升高,灯丝的电阻增大,灯丝的电阻随温度的升高而增大。
